2002 BMW MOTORRAD R 1150 R Libretto di uso e manutenzione (in Italian)

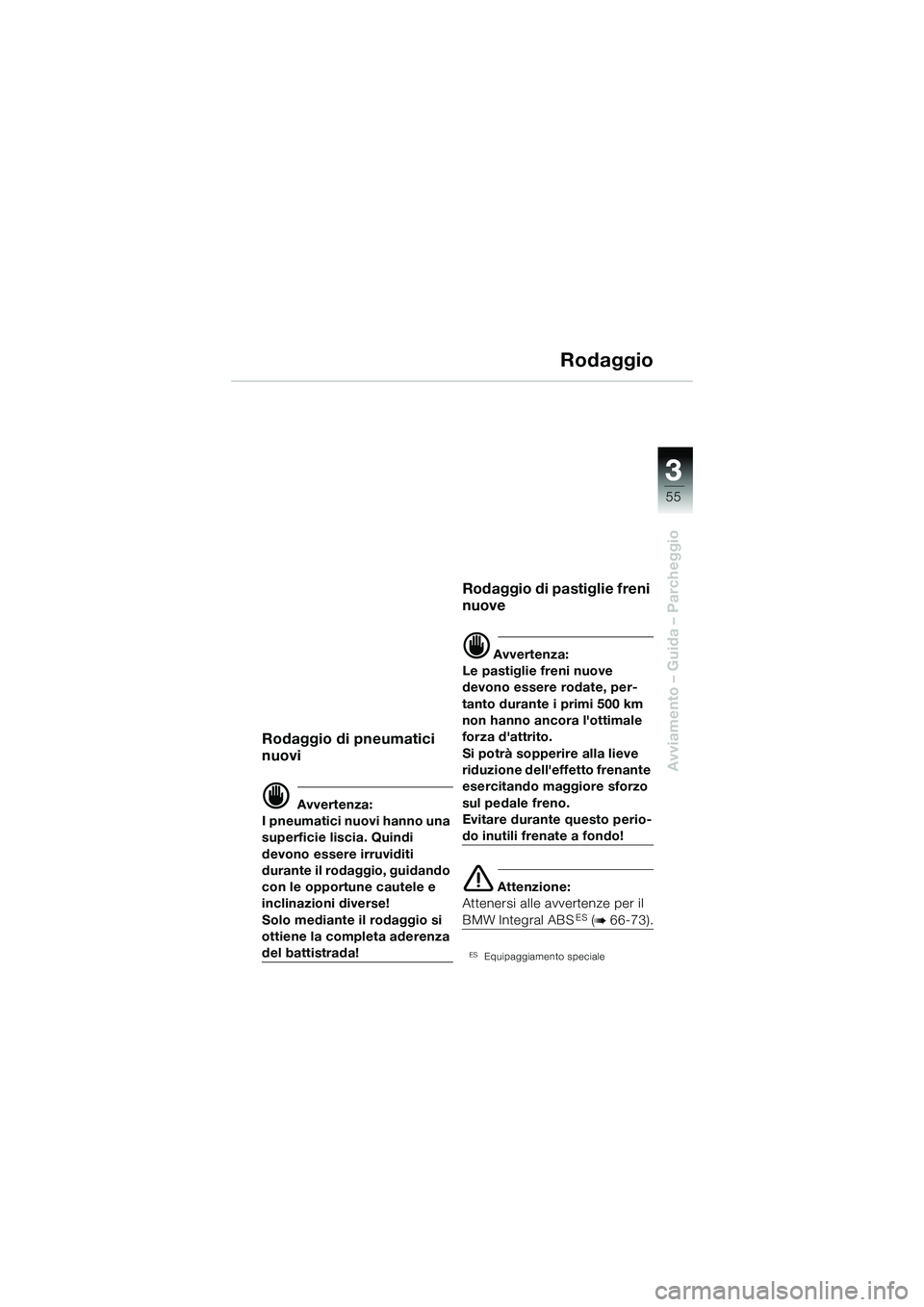

33
55
Avviamento – Guida – Parcheggio
Rodaggio
Rodaggio di pneumatici
nuovi
d Avvertenza:
I pneumatici nuovi hanno una
superficie liscia. Quindi
devono essere irruviditi
durante il rodaggio, guidando
con le opportune cautele e
inclinazioni diverse!
Solo mediante il rodaggio si
ottiene la completa aderenza
del battistrada!
Rodaggio di pastiglie freni
nuove
d Avvertenza:
Le pastiglie freni nuove
devono essere rodate, per-
tanto durante i primi 500 km
non hanno ancora l'ottimale
forza d'attrito.
Si potrà sopperire alla lieve
riduzione dell'ef fetto frenante
esercitando maggiore sforzo
sul pedale freno.
Evitare durante questo perio-
do inutili frenate a fondo!
e Attenzione:
Attenersi alle av vertenze per il
BMW Integral ABSES (b 66-73).
ESEquipaggiamento speciale
10r28FUNbki1.book Seite 55 Donnerstag, 26. Januar 2006 9:43 09

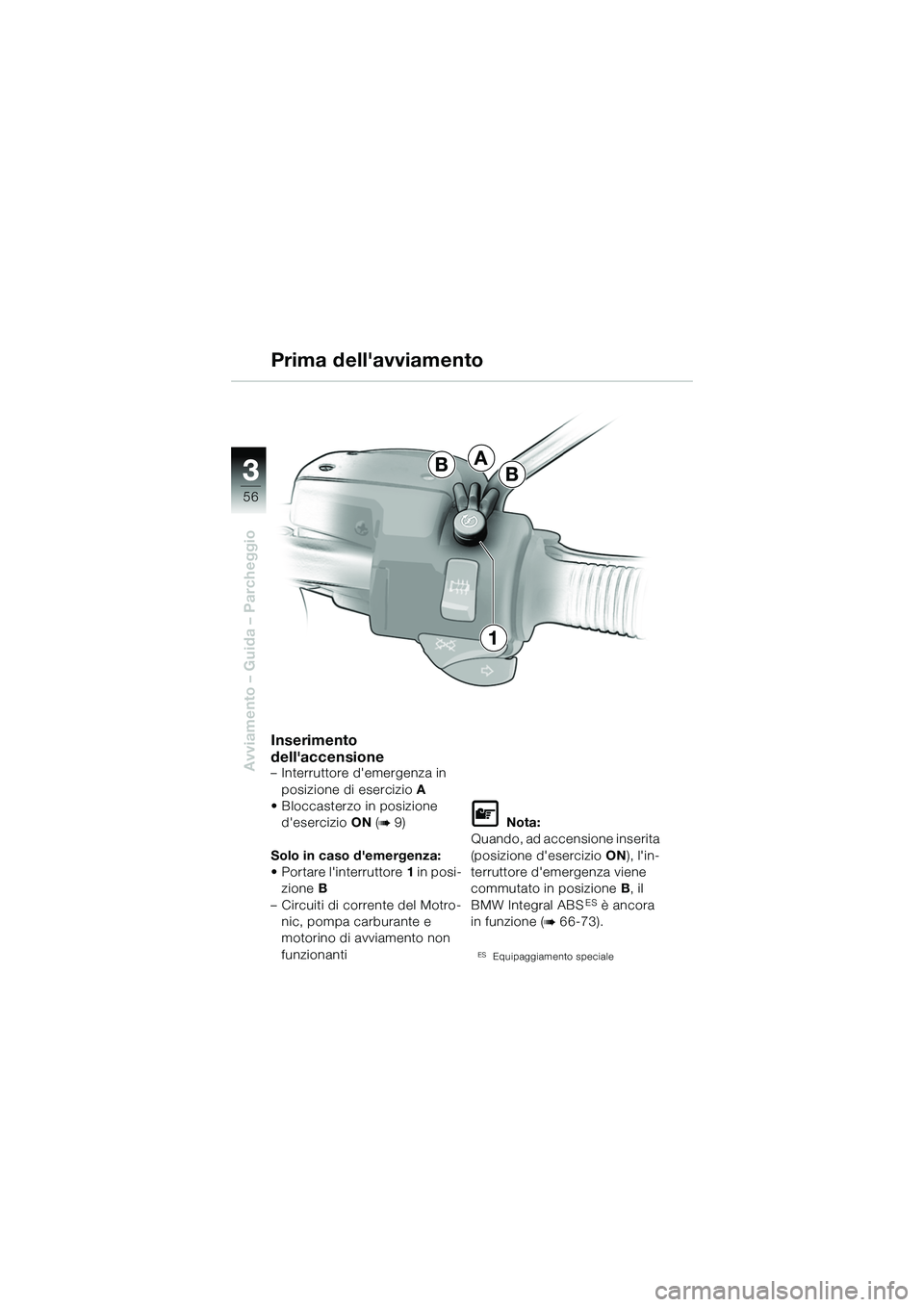

33
56
Avviamento – Guida – Parcheggio
A
BB
1
Inserimento
dell'accensione
– Interruttore d'emergenza in posizione di esercizio A
• Bloccasterzo in posizione d'esercizio ON (
b 9)
Solo in caso d'emergenza:
• Portare l'interruttore 1 in posi-
zione B
– Circuiti di corrente del Motro- nic, pompa carburante e
motorino di avviamento non
funzionantiL Nota:
Quando, ad accensione inserita
(posizione d'esercizio ON), l'in-
terruttore d'emergenza viene
commutato in posizione B, il
BMW Integral ABS
ES è ancora
in funzione (
b 66-73).
ESEquipaggiamento speciale
Prima dell'avviamento
10r28FUNbki1.book Seite 56 Donnerstag, 26. Januar 2006 9:43 09

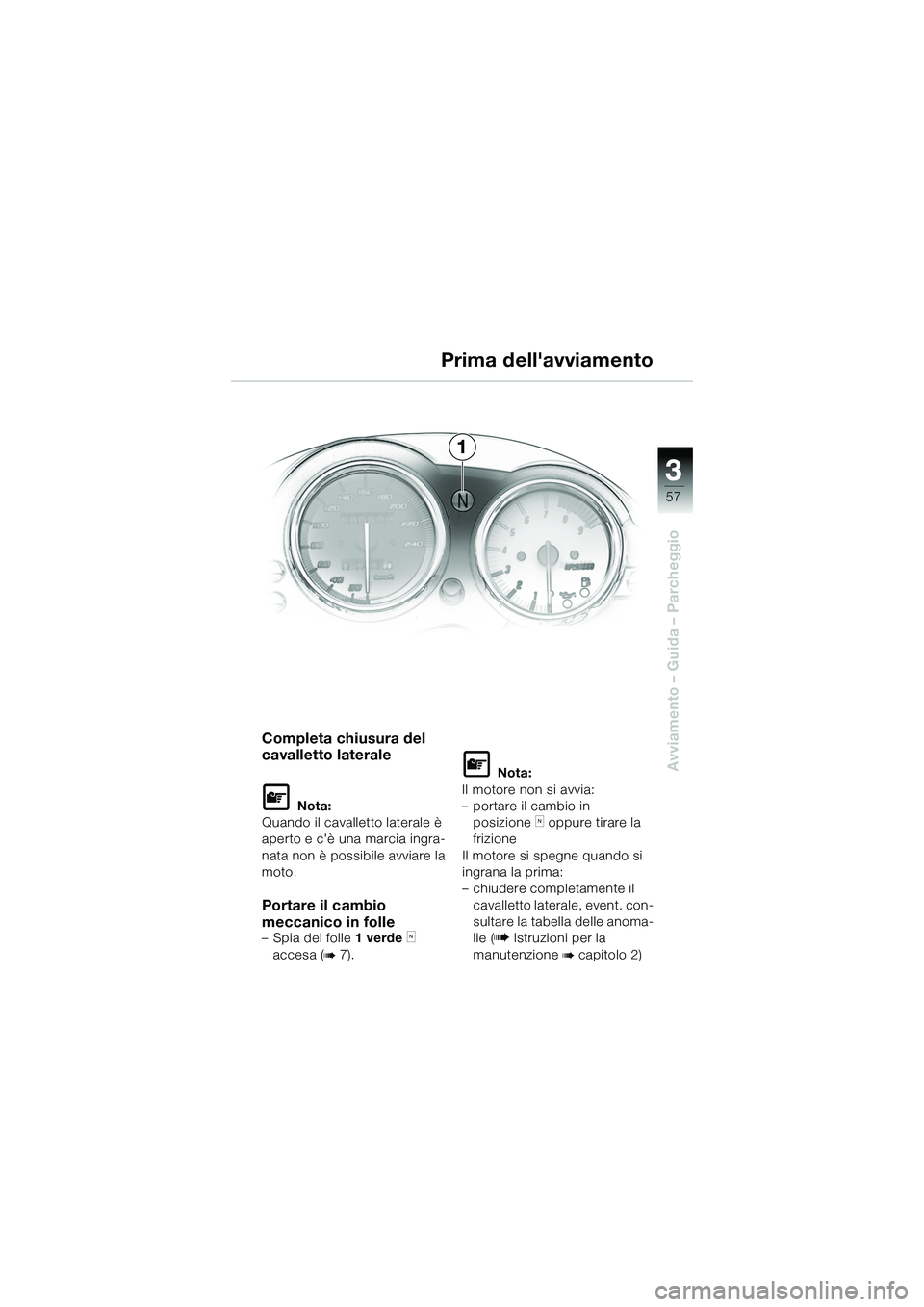

33
57
Avviamento – Guida – Parcheggio
1
Completa chiusura del
cavalletto laterale
L Nota:
Quando il cavalletto laterale è
aperto e c'è una marcia ingra-
nata non è possibile avviare la
moto.
Portare il cambio
meccanico in folle
– Spia del folle 1 verde k
accesa (
b 7).
L Nota:
Il motore non si avvia:
– portare il cambio in posizione
k oppure tirare la
frizione
Il motore si spegne quando si
ingrana la prima:
– chiudere completamente il cavalletto laterale, event. con-
sultare la tabella delle anoma-
lie ( b Istruzioni per la
manutenzione
bcapitolo 2)
Prima dell'avviamento
10r28FUNbki1.book Seite 57 Donnerstag, 26. Januar 2006 9:43 09

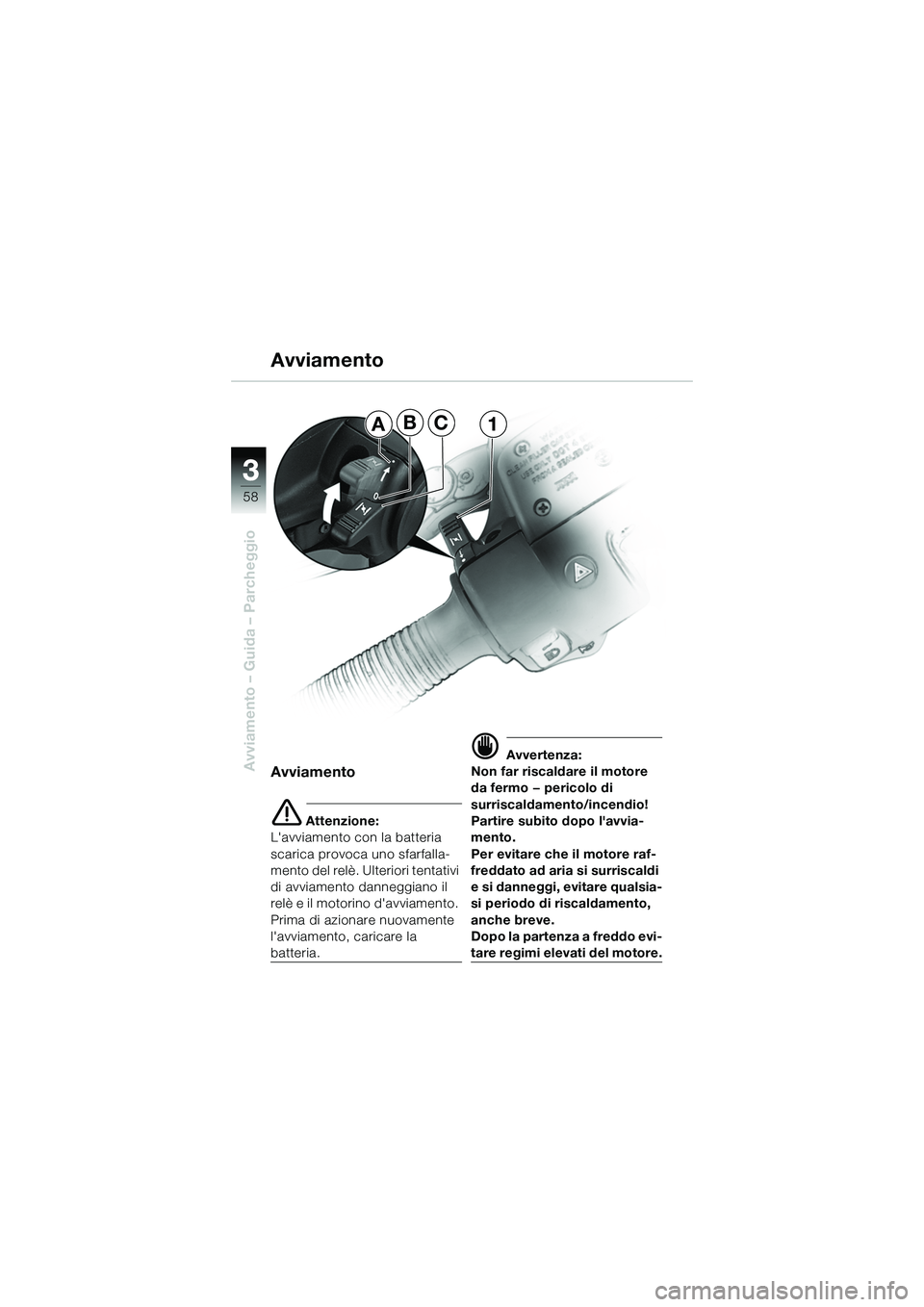

33
58
Avviamento – Guida – Parcheggio
ABC1
Avviamento
e Attenzione:
L'avviamento con la batteria
scarica provoca uno sfarfalla-
mento del relè. Ulteriori tentativi
di avviamento danneggiano il
relè e il motorino d'avviamento.
Prima di azionare nuovamente
l'avviamento, caricare la
batteria.
d Avvertenza:
Non far riscaldare il motore
da fermo — pericolo di
surriscaldamento/incendio!
Partire subito dopo l'avvia-
mento.
Per evitare che il motore raf-
freddato ad aria si surriscaldi
e si danneggi, evitare qualsia-
si periodo di riscaldamento,
anche breve.
Dopo la partenza a freddo evi-
tare regimi elevati del motore.
Avviamento
10r28FUNbki1.book Seite 58 Donnerstag, 26. Januar 2006 9:43 09

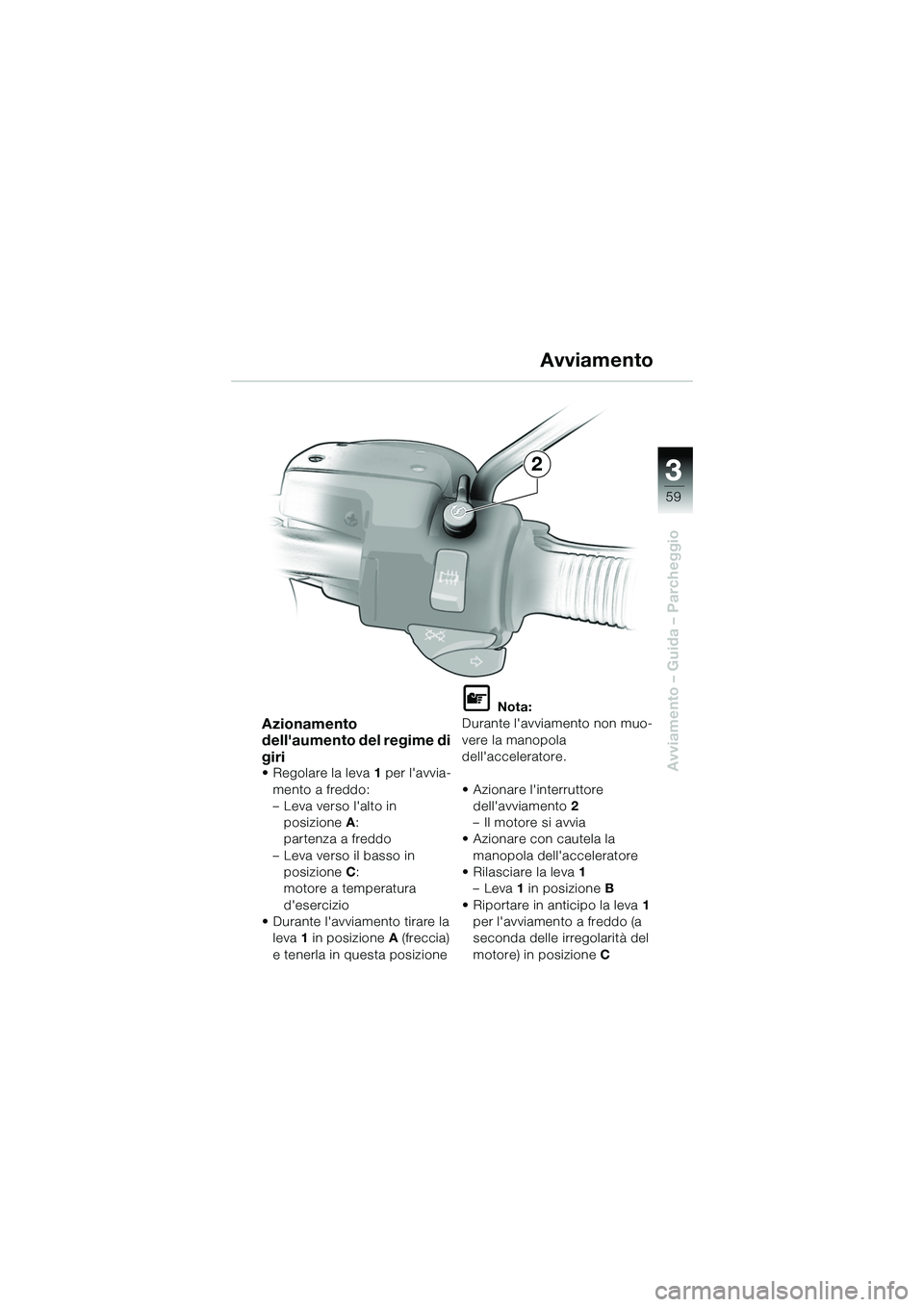

33
59
Avviamento – Guida – Parcheggio
2
Azionamento
dell'aumento del regime di
giri
• Regolare la leva1 per l'avvia-
mento a freddo:
– Leva verso l'alto in posizione A:
partenza a freddo
– Leva verso il basso in posizione C:
motore a temperatura
d'esercizio
• Durante l'avviamento tirare la leva 1 in posizione A (freccia)
e tenerla in questa posizione
L Nota:
Durante l'avviamento non muo-
vere la manopola
dell'acceleratore.
• Azionare l'interruttore dell'avviamento 2
– Il motore si avvia
• Azionare con cautela la
manopola dell'acceleratore
• Rilasciare la leva 1
–Leva 1 in posizione B
• Riportare in anticipo la leva 1
per l'avviamento a freddo (a
seconda delle irregolarità del
motore) in posizione C
Avviamento
10r28FUNbki1.book Seite 59 Donnerstag, 26. Januar 2006 9:43 09

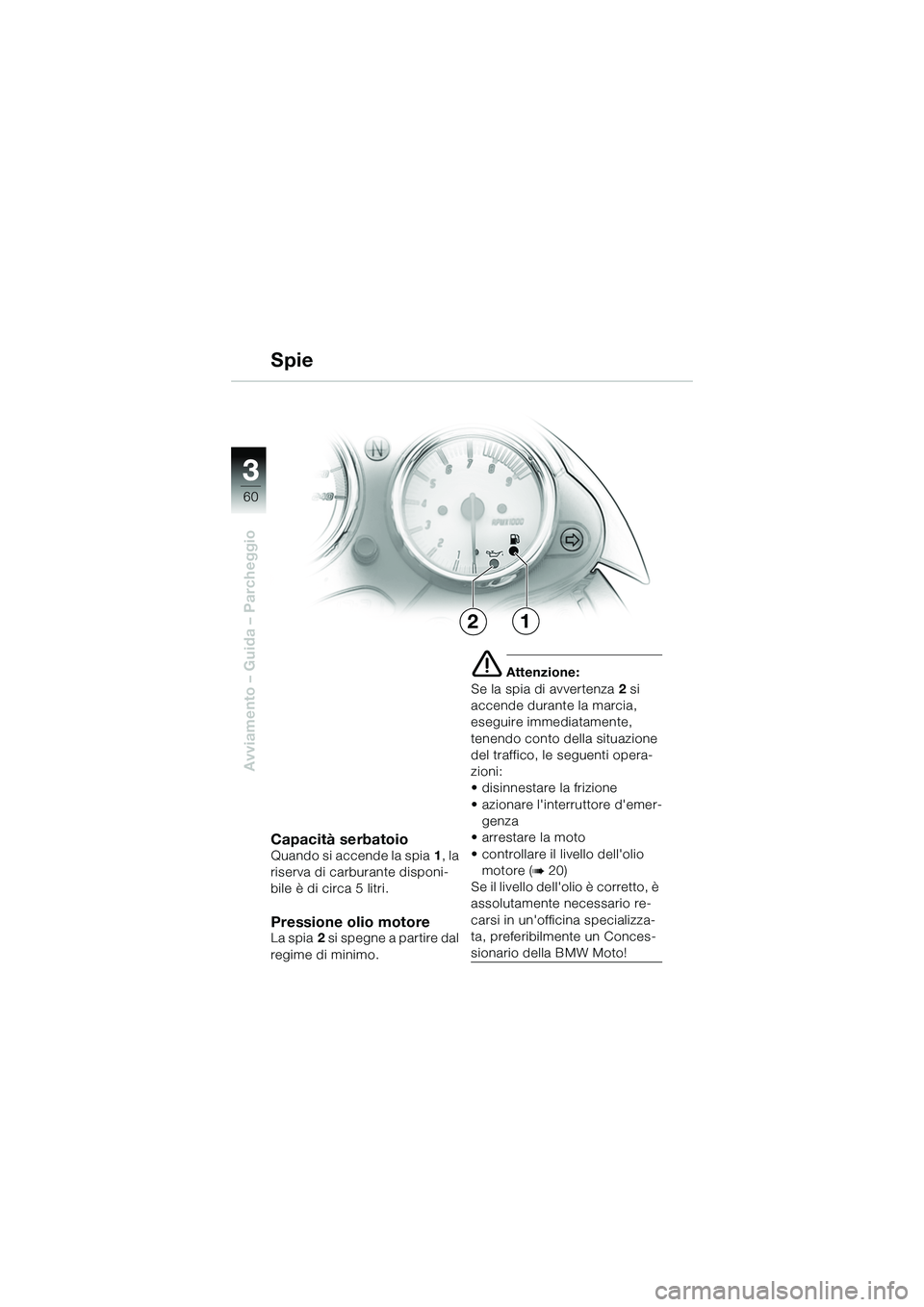

33
60
Avviamento – Guida – Parcheggio
12
Capacità serbatoio
Quando si accende la spia1, la
riserva di carburante disponi-
bile è di circa 5 litri.
Pressione olio motoreLa spia 2 si spegne a partire dal
regime di minimo.
e Attenzione:
Se la spia di avvertenza 2 si
accende durante la marcia,
eseguire immediatamente,
tenendo conto della situazione
del traffico, le seguenti opera-
zioni:
• disinnestare la frizione
• azionare l'interruttore d'emer- genza
• arrestare la moto
• controllare il livello dell'olio motore (
b 20)
Se il livello dell'olio è corretto, è
assolutamente necessario re-
carsi in un'officina specializza-
ta, preferibilmente un Conces-
sionario della BMW Moto!
Spie
10r28FUNbki1.book Seite 60 Donnerstag, 26. Januar 2006 9:43 09

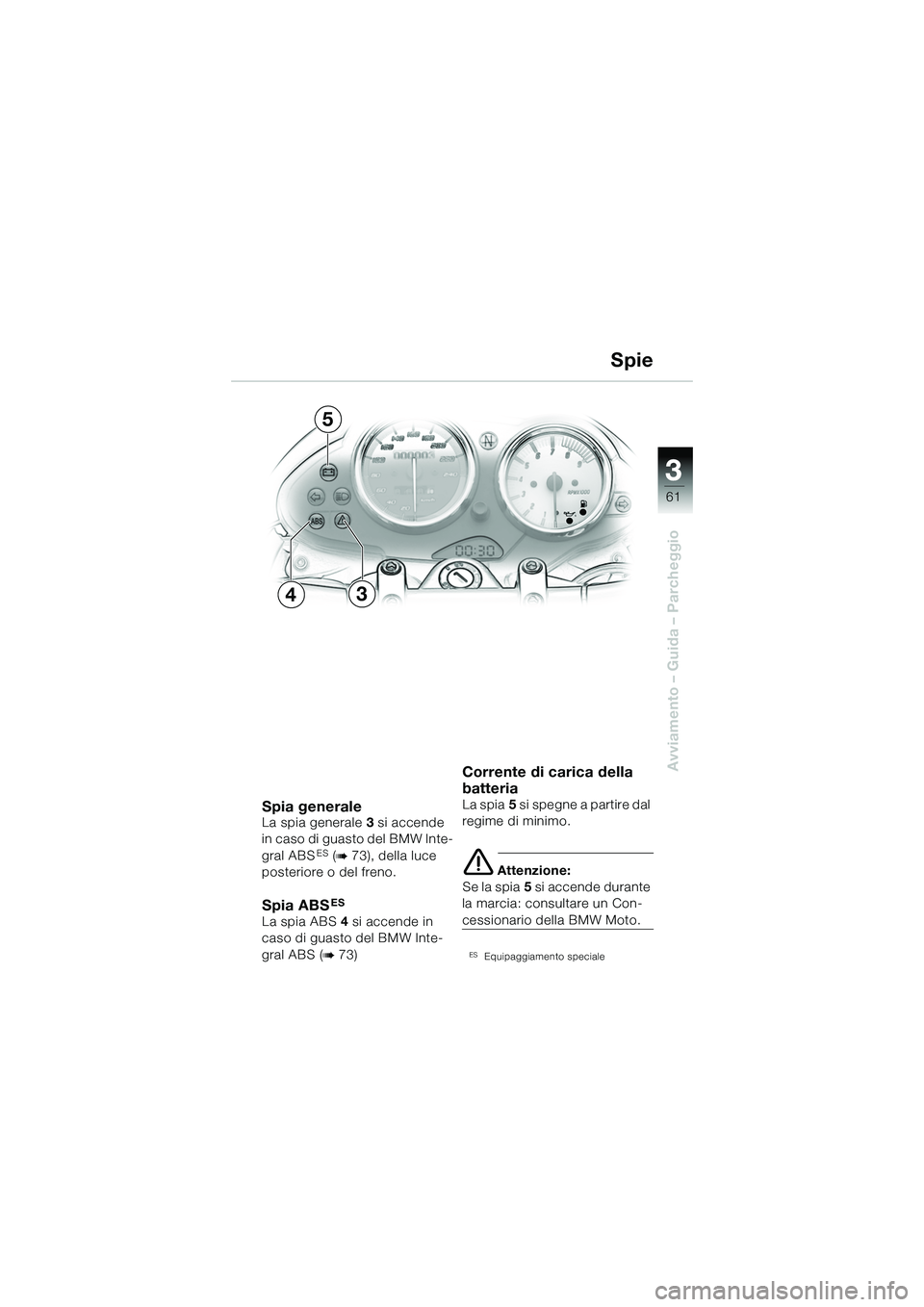

33
61
Avviamento – Guida – Parcheggio
34
5
Spia generale La spia generale3 si accende
in caso di guasto del BMW Inte-
gral ABS
ES (b 73), della luce
posteriore o del freno.
Spia ABSES
La spia ABS 4 si accende in
caso di guasto del BMW Inte-
gral ABS (
b 73)
Corrente di carica della
batteria
La spia 5 si spegne a partire dal
regime di minimo.
e Attenzione:
Se la spia 5 si accende durante
la marcia: consultare un Con-
cessionario della BMW Moto.
ESEquipaggiamento speciale
Spie
10r28FUNbki1.book Seite 61 Donnerstag, 26. Januar 2006 9:43 09

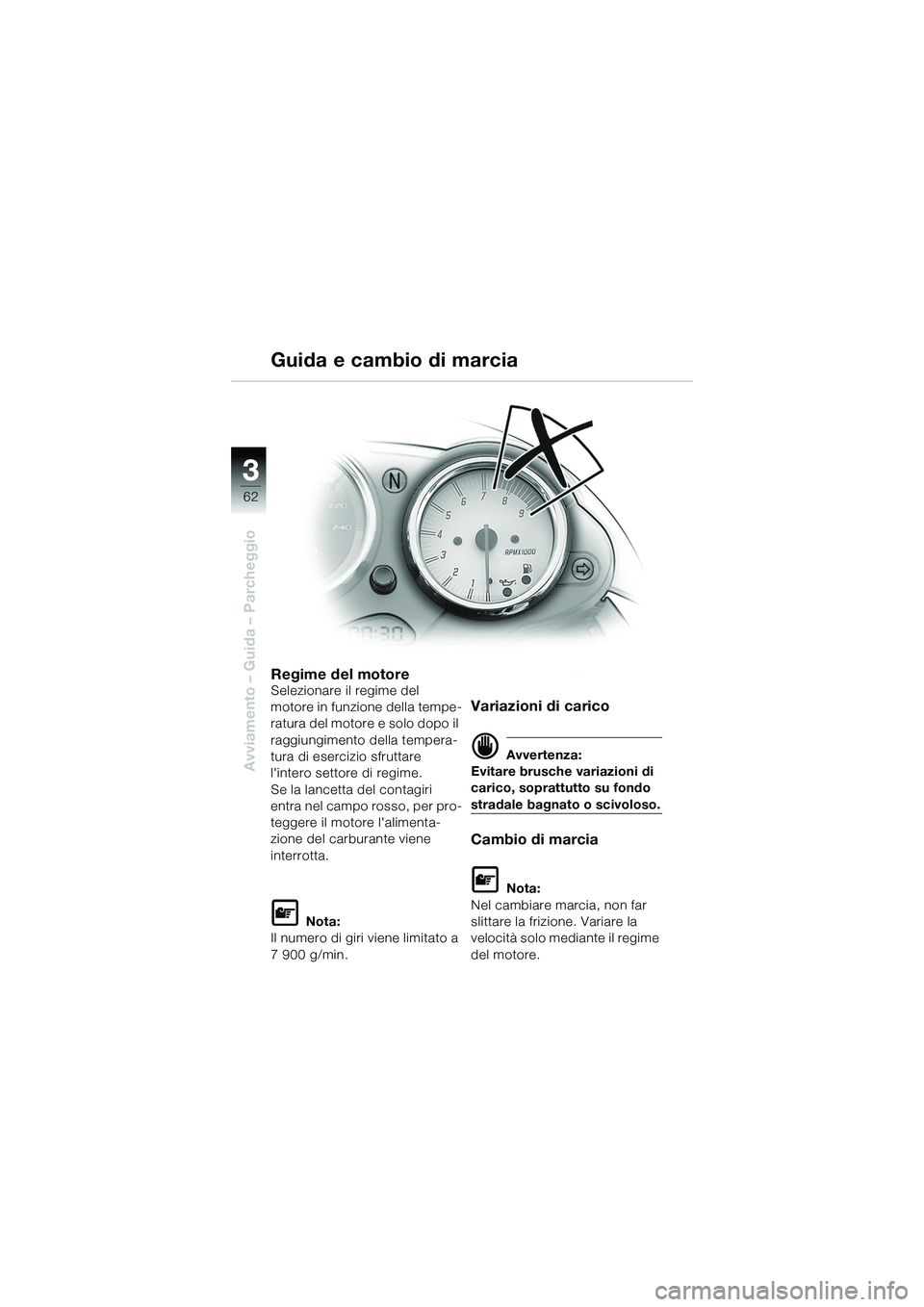

33
62
Avviamento – Guida – Parcheggio
Regime del motoreSelezionare il regime del
motore in funzione della tempe-
ratura del motore e solo dopo il
raggiungimento della tempera-
tura di esercizio sfruttare
l'intero settore di regime.
Se la lancetta del contagiri
entra nel campo rosso, per pro-
teggere il motore l'alimenta-
zione del carburante viene
interrotta.
L Nota:
Il numero di giri viene limitato a
7 900 g/min.
Variazioni di carico
d Avvertenza:
Evitare brusche variazioni di
carico, soprattutto su fondo
stradale bagnato o scivoloso.
Cambio di marcia
L Nota:
Nel cambiare marcia, non far
slittare la frizione. Variare la
velocità solo mediante il regime
del motore.
Guida e cambio di marcia
10r28FUNbki1.book Seite 62 Donnerstag, 26. Januar 2006 9:43 09
