2002 BMW MOTORRAD R 1150 R Libretto di uso e manutenzione (in Italian)

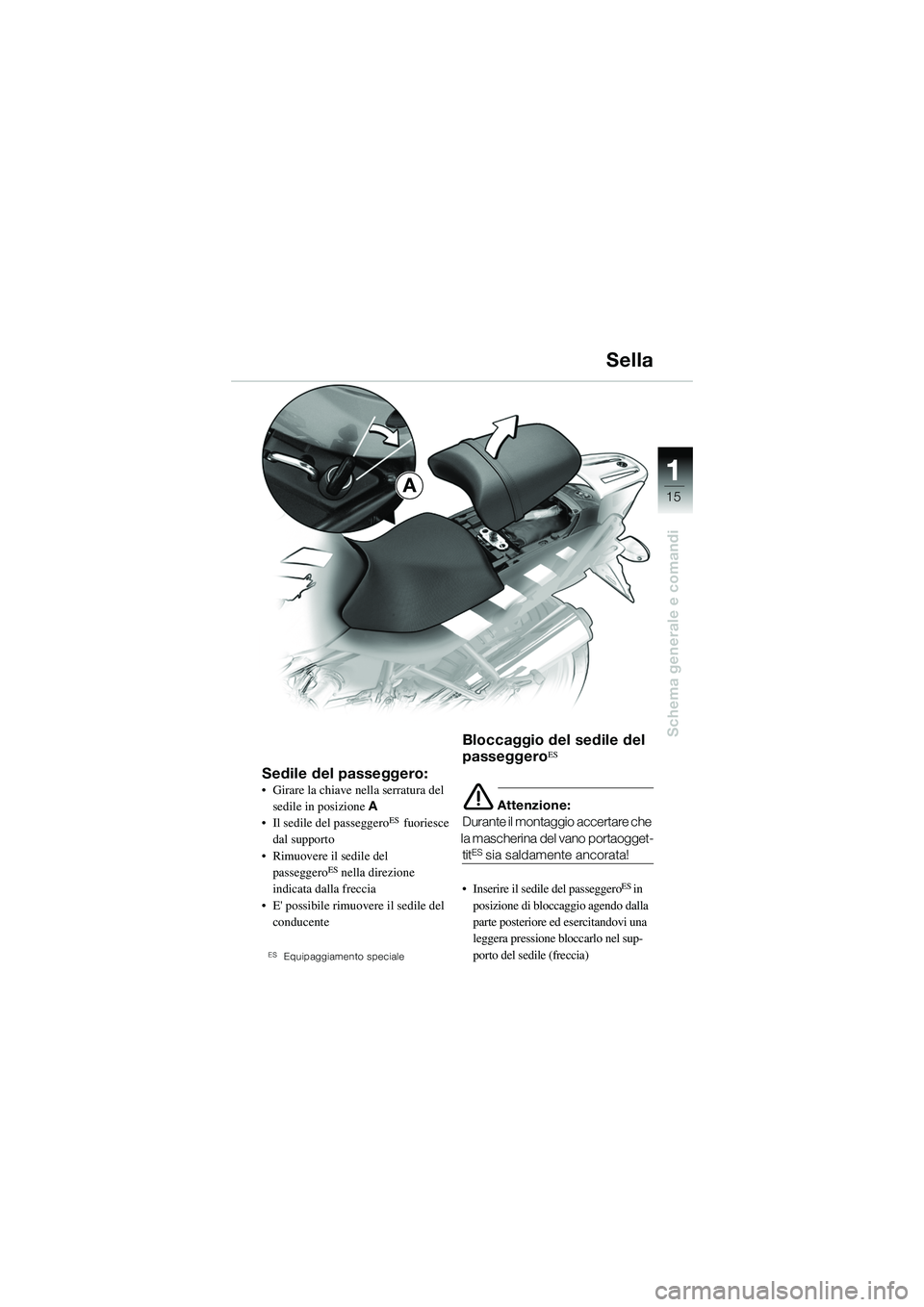

1
Schema generale e comandi
15A
Sedile del passeggero:• Girare la chiave nella serratura del sedile in posizione A
• Il sedile del passeggero
ES fuoriesce
dal supporto
• Rimuovere il sedile del passeggero
ES nella direzione
indicata dalla freccia
• E' possibile rimuovere il sedile del conducente
ESEquipaggiamento speciale
Bloccaggio del sedile del
passeggeroES
e Attenzione:
Durante il montaggio accertare che
la mascherina del vano portaogget-
titES sia saldamente ancorata!
• Inserire il sedile del passeggero
ES in
posizione di bloc caggio agendo dalla
parte posteriore ed esercitandovi una
leggera pressione bloccarlo nel sup-
porto del sedile (freccia)
Sella
10r28FUNbki1.book Seite 15 Donnerstag, 26. Januar 2006 9:43 09

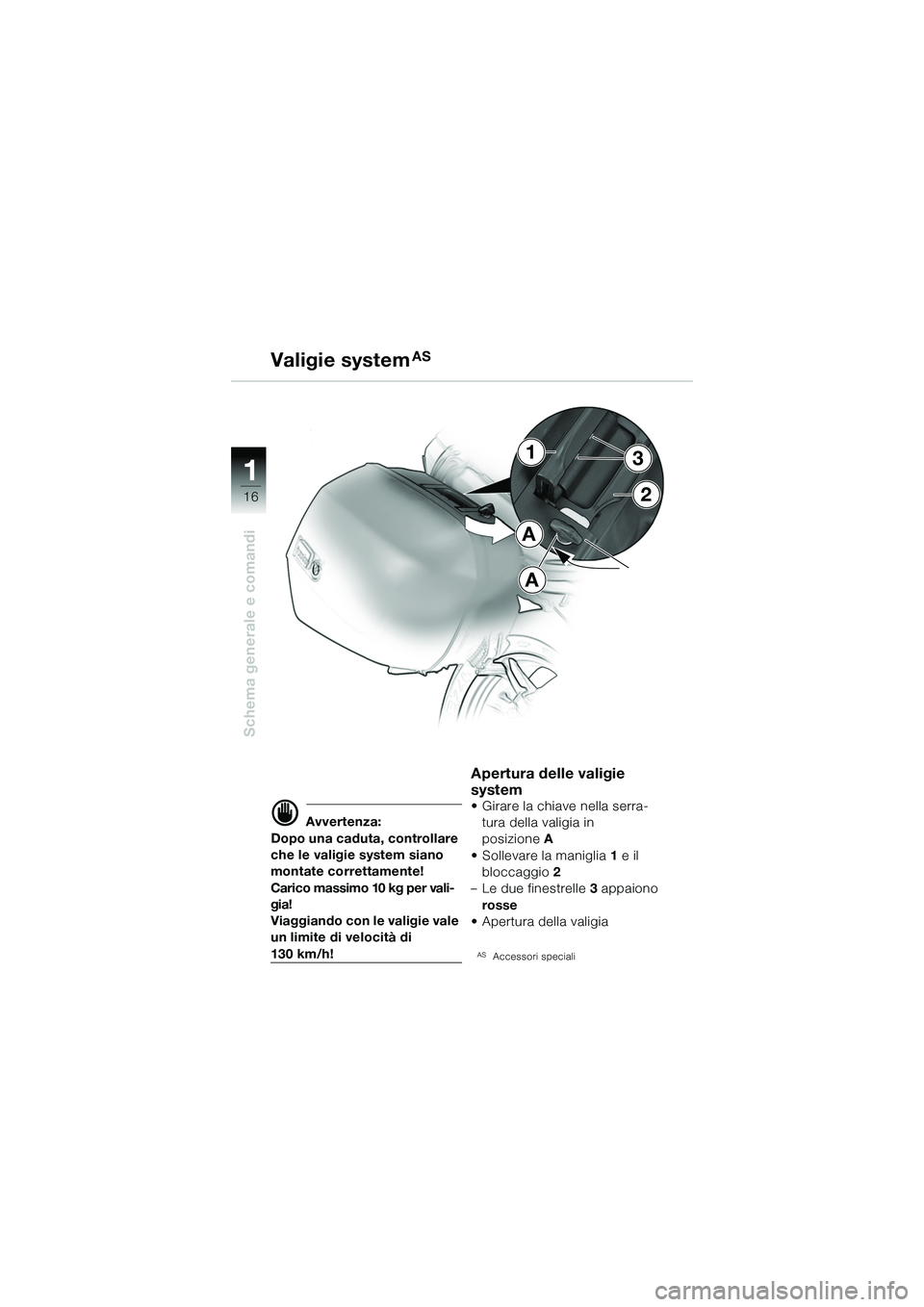

1
Schema generale e comandi
162
1
A
A
3
d Avvertenza:
Dopo una caduta, controllare
che le valigie system siano
montate correttamente!
Carico massimo 10 kg per vali-
gia!
Viaggiando con le valigie vale
un limite di velocità di
130 km/h!
Apertura delle valigie
system
• Girare la chiave nella serra- tura della valigia in
posizione A
• Sollevare la maniglia 1 e il
bloccaggio 2
– Le due finestrelle 3 appaiono
rosse
• Apertura della valigia
ASAccessori speciali
Valigie systemAS
10r28FUNbki1.book Seite 16 Donnerstag, 26. Januar 2006 9:43 09

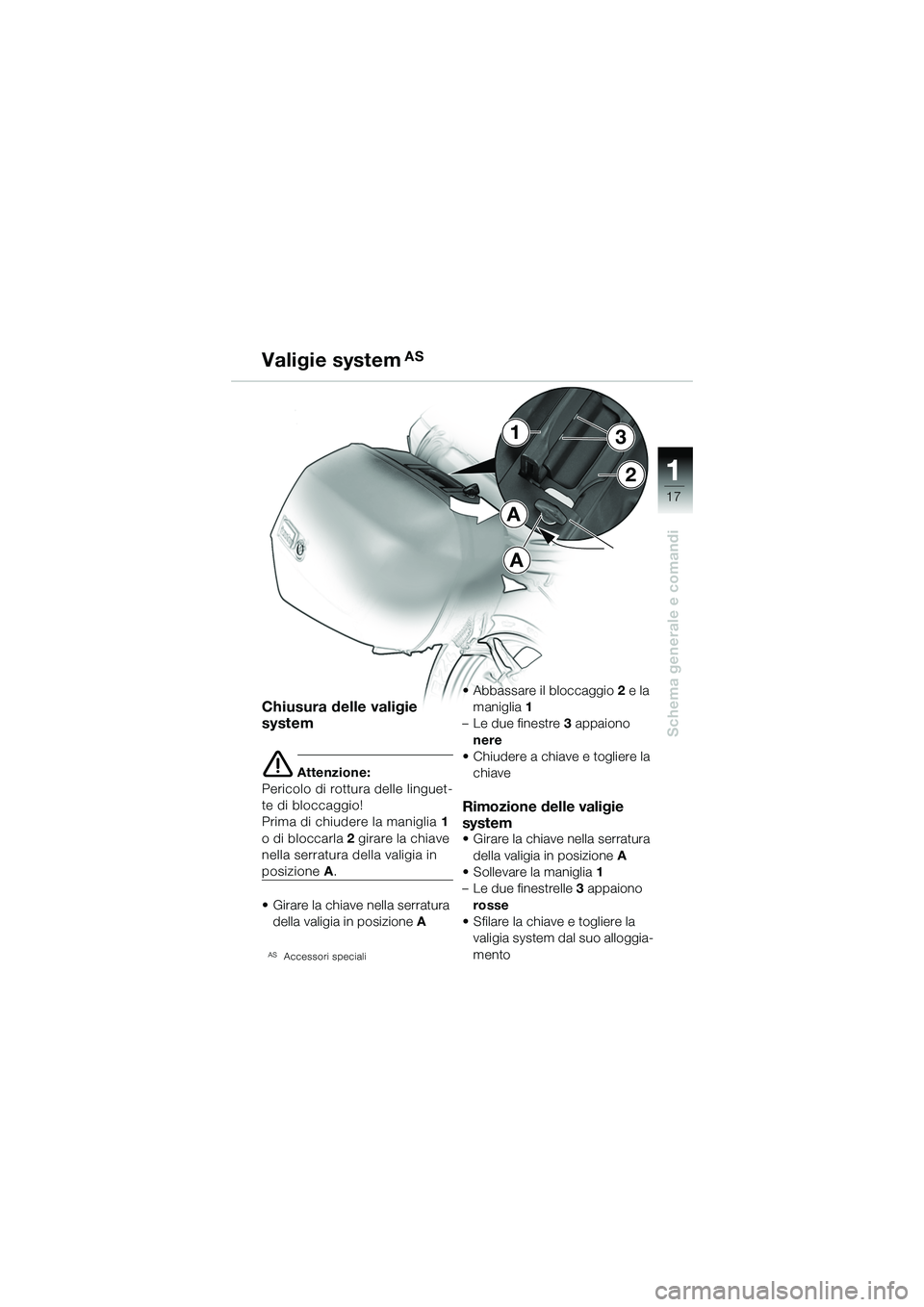

1
Schema generale e comandi
17
2
1
A
A
3
Chiusura delle valigie
system
e Attenzione:
Pericolo di rottura delle linguet-
te di bloccaggio!
Prima di chiudere la maniglia 1
o di bloccarla 2 girare la chiave
nella serratura della valigia in
posizione A.
• Girare la chiave nella serratura della valigia in posizione A
ASAccessori speciali
• Abbassare il bloccaggio 2 e la
maniglia 1
– Le due finestre 3 appaiono
nere
• Chiudere a chiave e togliere la chiave
Rimozione delle valigie
system
• Girare la chiave nella serratura
della valigia in posizione A
• Sollevare la maniglia 1
– Le due finestrelle 3 appaiono
rosse
• Sfilare la chiave e togliere la valigia system dal suo alloggia-
mento
Valigie systemAS
10r28FUNbki1.book Seite 17 Donnerstag, 26. Januar 2006 9:43 09

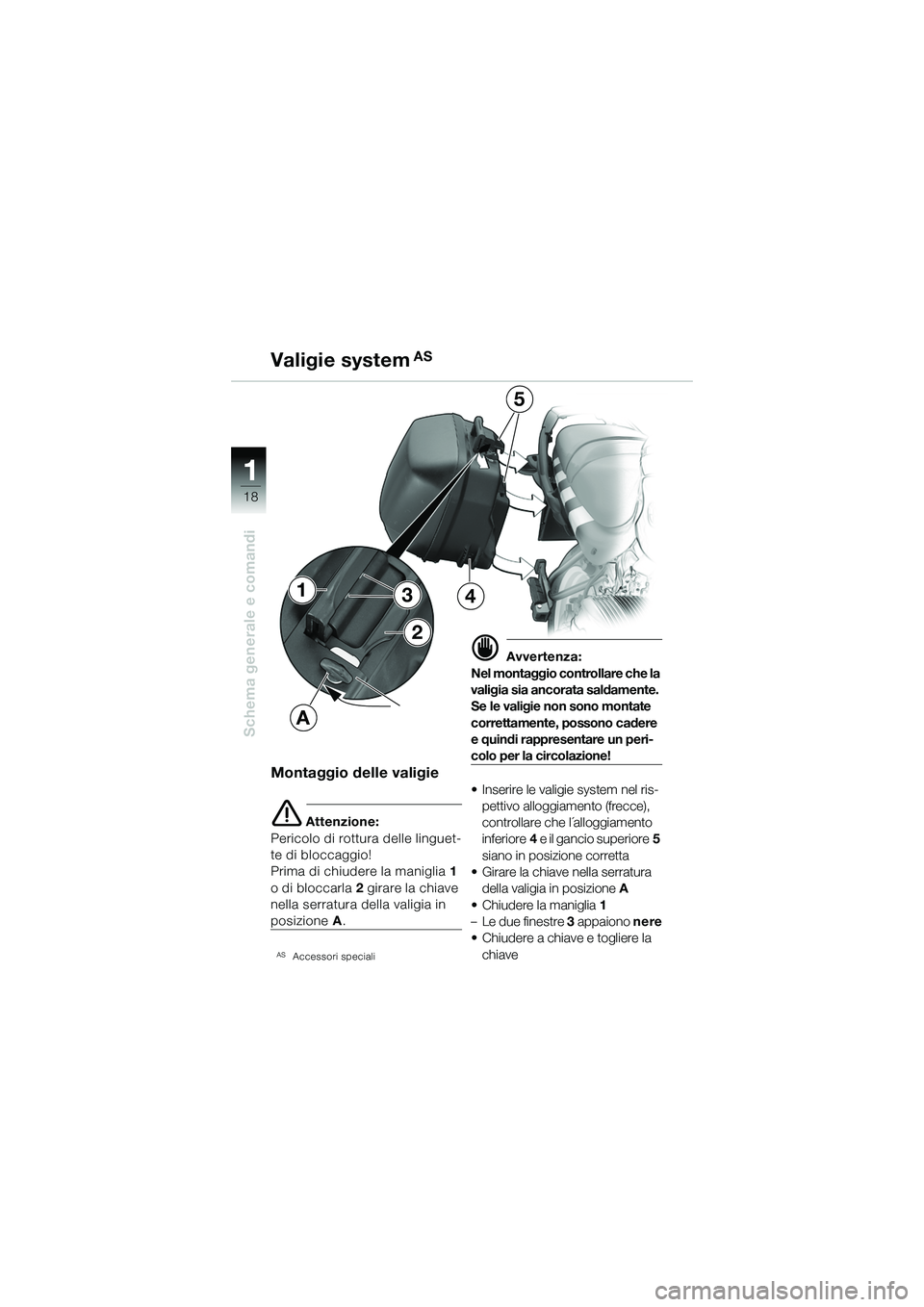

1
Schema generale e comandi
18
2
1
A
34
Montaggio delle valigie
e Attenzione:
Pericolo di rottura delle linguet-
te di bloccaggio!
Prima di chiudere la maniglia 1
o di bloccarla 2 girare la chiave
nella serratura della valigia in
posizione A.
ASAccessori speciali
d Avvertenza:
Nel montaggio controllare che la
valigia sia ancorata saldamente.
Se le valigie non sono montate
correttamente, possono cadere
e quindi rappresentare un peri-
colo per la circolazione!
• Inserire le valigie system nel ris- pettivo alloggiamento (frecce),
controllare che l´alloggiamento
inferiore 4 e il gancio superiore 5
siano in posizione corretta
• Girare la chiave nella serratura della valigia in posizione A
• Chiudere la maniglia 1
– Le due finestre 3 appaiono nere
• Chiudere a chiave e togliere la
chiave
Valigie systemAS
5
10r28FUNbki1.book Seite 18 Donnerstag, 26. Januar 2006 9:43 09

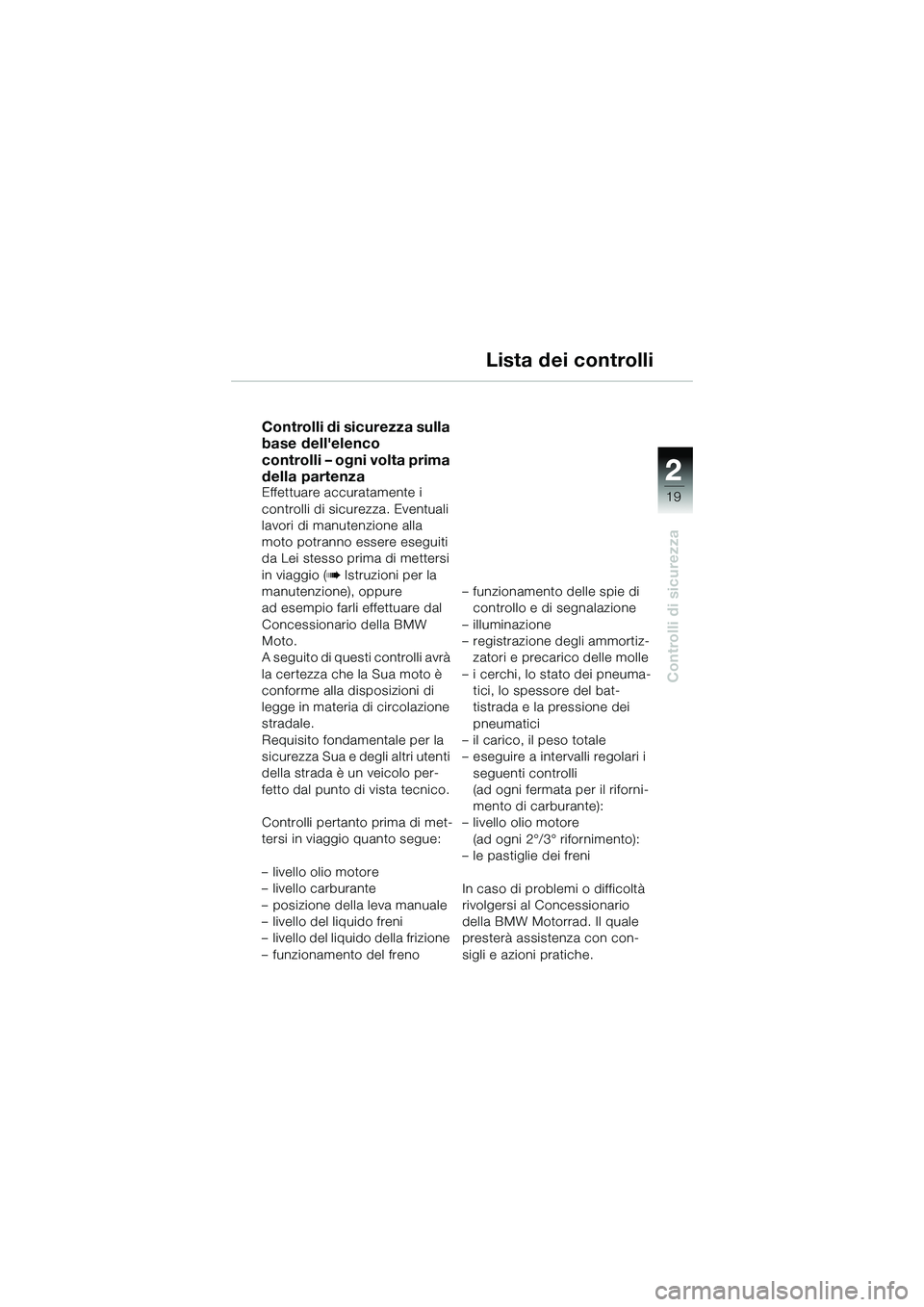

2
19
2
Controlli di sicurezza
Lista dei controlli
Controlli di sicurezza sulla
base dell'elenco
controlli – ogni volta prima
della partenza
Effettuare accuratamente i
controlli di sicurezza. Eventuali
lavori di manutenzione alla
moto potranno essere eseguiti
da Lei stesso prima di mettersi
in viaggio (
b Istruzioni per la
manutenzione), oppure
ad esempio farli effettuare dal
Concessionario della BMW
Moto.
A seguito di questi controlli avrà
la certezza che la Sua moto è
conforme alla disposizioni di
legge in materia di circolazione
stradale.
Requisito fondamentale per la
sicurezza Sua e degli altri utenti
della strada è un veicolo per-
fetto dal punto di vista tecnico.
Controlli pertanto prima di met-
tersi in viaggio quanto segue:
– livello olio motore
– livello carburante
– posizione della leva manuale
– livello del liquido freni
– livello del liquido della frizione
– funzionamento del freno – funzionamento delle spie di
controllo e di segnalazione
– illuminazione
– registrazione degli ammortiz- zatori e precarico delle molle
– i cerchi, lo stato dei pneuma- tici, lo spessore del bat-
tistrada e la pressione dei
pneumatici
– il carico, il peso totale
– eseguire a intervalli regolari i seguenti controlli
(ad ogni fermata per il riforni-
mento di carburante):
– livello olio motore (ad ogni 2°/3° rifornimento):
– le pastiglie dei freni
In caso di problemi o difficoltà
rivolgersi al Concessionario
della BMW Motorrad. Il quale
presterà assistenza con con-
sigli e azioni pratiche.
10r28FUNbki1.book Seite 19 Donnerstag, 26. Januar 2006 9:43 09

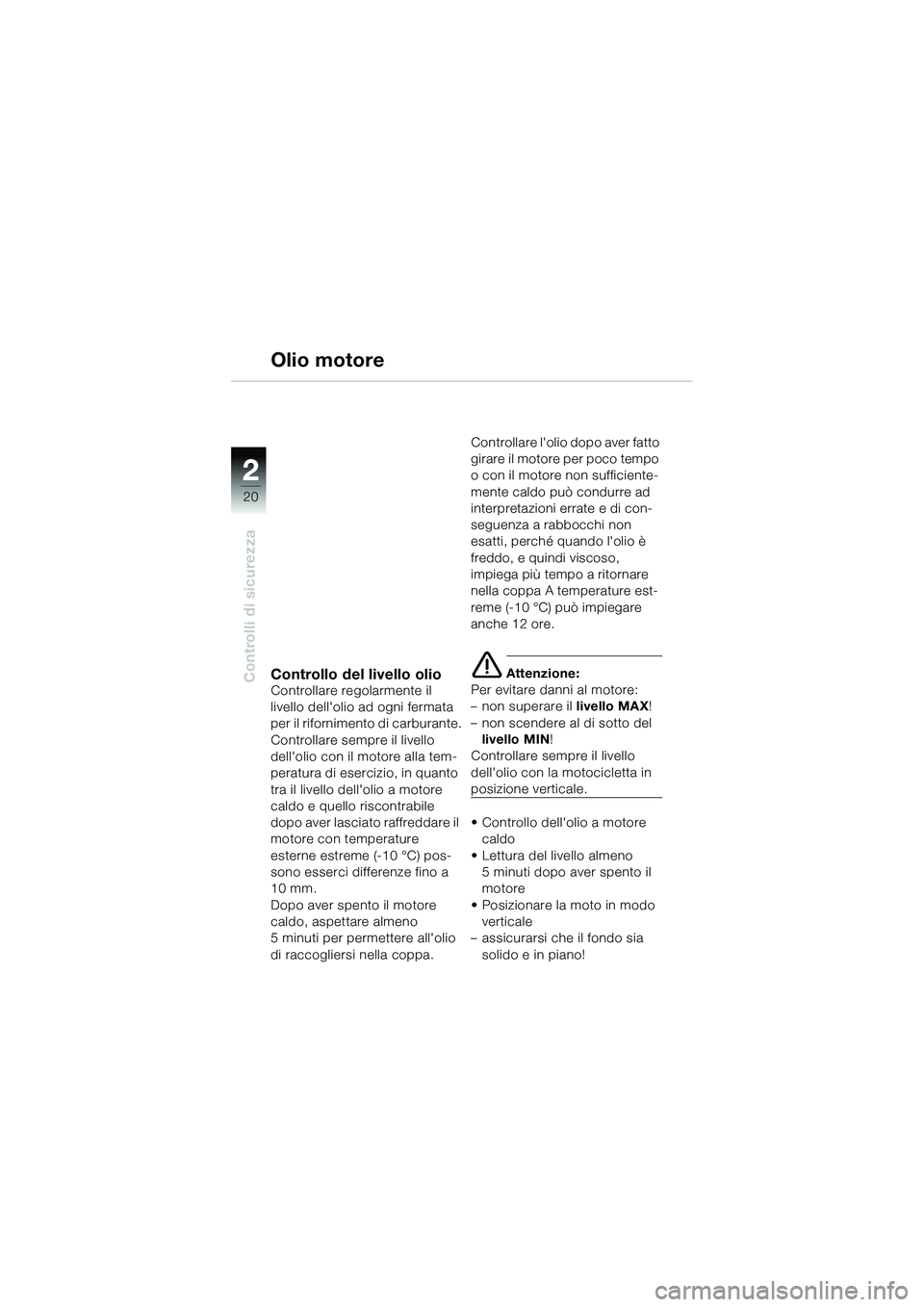

22
20
Controlli di sicurezza
Olio motore
Controllo del livello olioControllare regolarmente il
livello dell'olio ad ogni fermata
per il rifornimento di carburante.
Controllare sempre il livello
dell'olio con il motore alla tem-
peratura di esercizio, in quanto
tra il livello dell'olio a motore
caldo e quello riscontrabile
dopo aver lasciato raffreddare il
motore con temperature
esterne estreme (-10 °C) pos-
sono esserci differenze fino a
10 mm.
Dopo aver spento il motore
caldo, aspettare almeno
5 minuti per permettere all'olio
di raccogliersi nella coppa.Controllare l'olio
dopo aver fatto
girare il motore per poco tempo
o con il motore non sufficiente-
mente caldo può condurre ad
interpretazioni errate e di con-
seguenza a rabbocchi non
esatti, perché quando l'olio è
freddo, e quindi viscoso,
impiega più tempo a ritornare
nella coppa A temperature est-
reme (-10 °C) può impiegare
anche 12 ore.
e Attenzione:
Per evitare danni al motore:
–non superare il livello MAX !
– non scendere al di sotto del livello MIN !
Controllare sempre il livello
dell'olio con la motocicletta in
posizione verticale.
• Controllo dell'olio a motore caldo
• Lettura del livello almeno 5 minuti dopo aver spento il
motore
• Posizionare la moto in modo verticale
– assicurarsi che il fondo sia
solido e in piano!
10r28FUNbki1.book Seite 20 Donnerstag, 26. Januar 2006 9:43 09

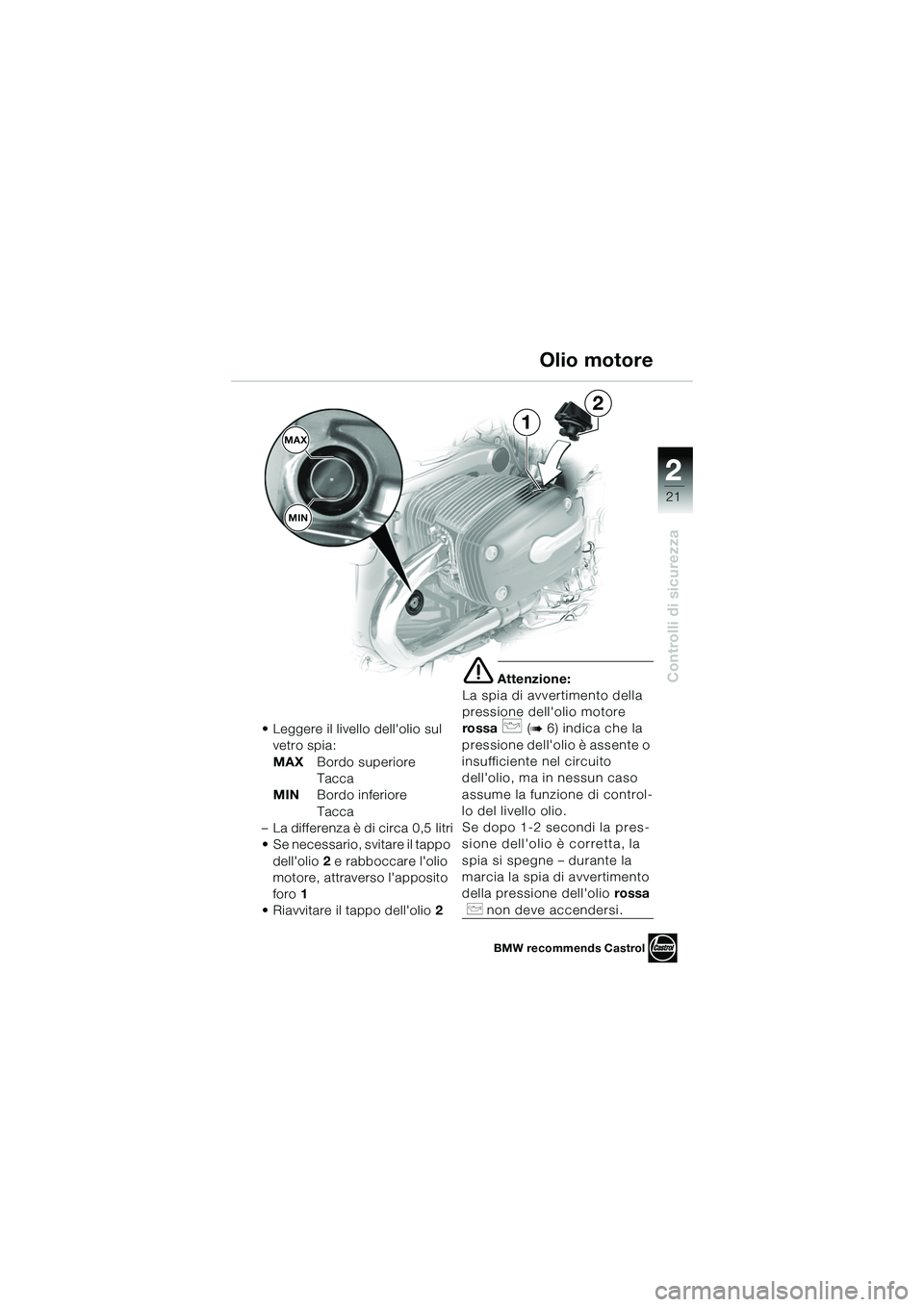

2
21
2
Controlli di sicurezza
• Leggere il livello dell'olio sul vetro spia:
MAX Bordo superiore
Tacca
MIN Bordo inferiore
Tacca
– La differenza è di circa 0,5 litri
• Se necessario, svitare il tappo
dell'olio 2 e rabboccare l'olio
motore, attraverso l'apposito
foro 1
• Riavvitare il tappo dell'olio 2
e Attenzione:
La spia di avvertimento della
pressione dell'olio motore
rossa
p (b 6) indica che la
pressione dell'olio è assente o
insufficiente nel circuito
dell'olio, ma in nessun caso
assume la funzione di control-
lo del livello olio.
Se dopo 1-2 secondi la pres-
sione dell'olio è corretta, la
spia si spegne – durante la
marcia la spia di avvertimento
della pressione dell'olio rossa
p non deve accendersi.
MAX
MIN1
2
Olio motore
BMW recommends Castrol
10r28FUNbki1.book Seite 21 Donnerstag, 26. Januar 2006 9:43 09

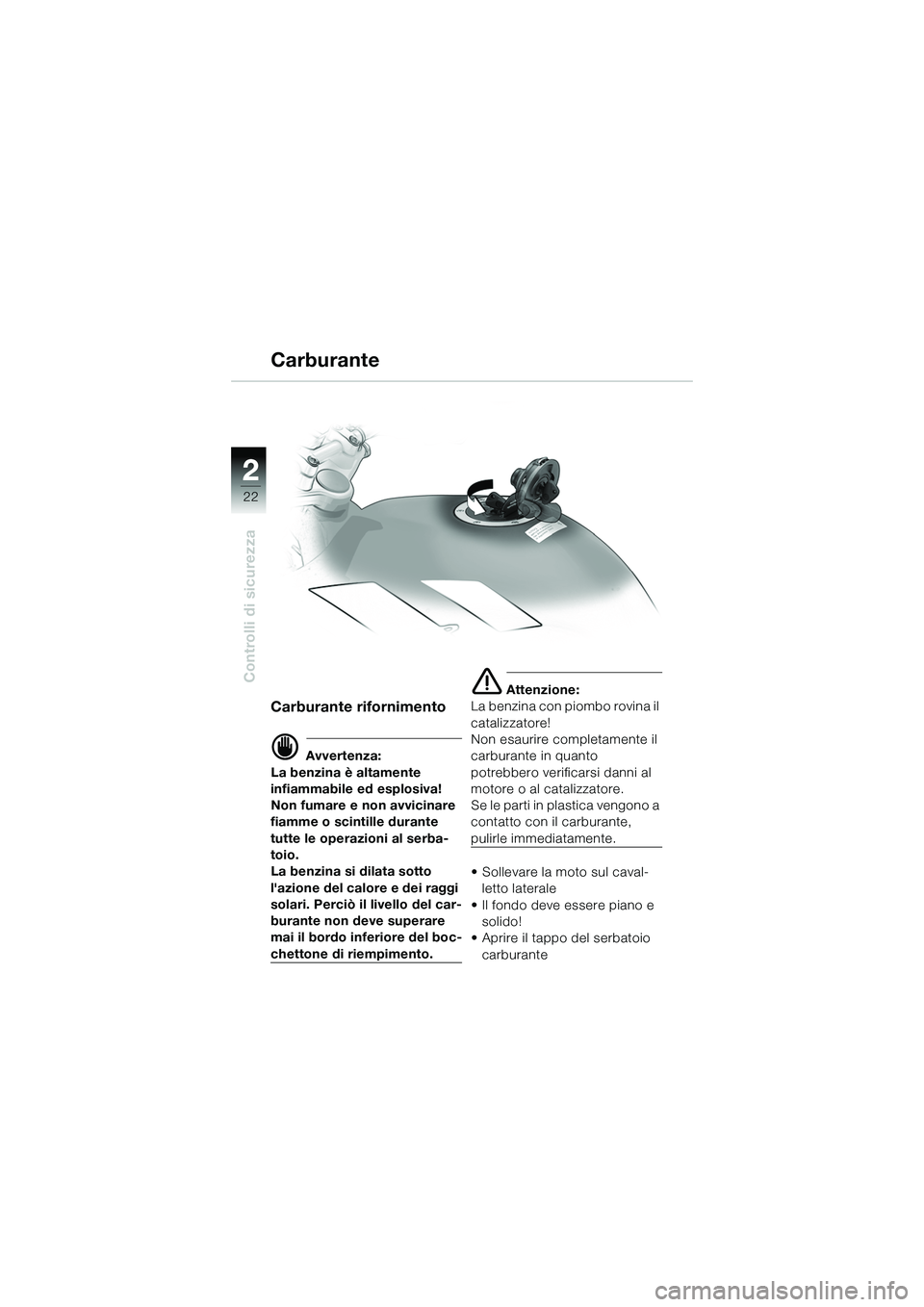

22
22
Controlli di sicurezza
Carburante
Carburante rifornimento
d Avvertenza:
La benzina è altamente
infiammabile ed esplosiva!
Non fumare e non avvicinare
fiamme o scintille durante
tutte le operazioni al serba-
toio.
La benzina si dilata sotto
l'azione del calore e dei raggi
solari. Perciò il livello del car-
burante non deve superare
mai il bordo inferiore del boc-
chettone di riempimento.
e Attenzione:
La benzina con piombo rovina il
catalizzatore!
Non esaurire completamente il
carburante in quanto
potrebbero verificarsi danni al
motore o al catalizzatore.
Se le parti in plastica vengono a
contatto con il carburante,
pulirle immediatamente.
• Sollevare la moto sul caval- letto laterale
• Il fondo deve essere piano e solido!
• Aprire il tappo del serbatoio
carburante
10r28FUNbki1.book Seite 22 Donnerstag, 26. Januar 2006 9:43 09
