Uso e manutenzione
R 1150 R
10r28FUNbki1.book Seite 91 Donnerstag, 26. Januar 2006 9:43 09

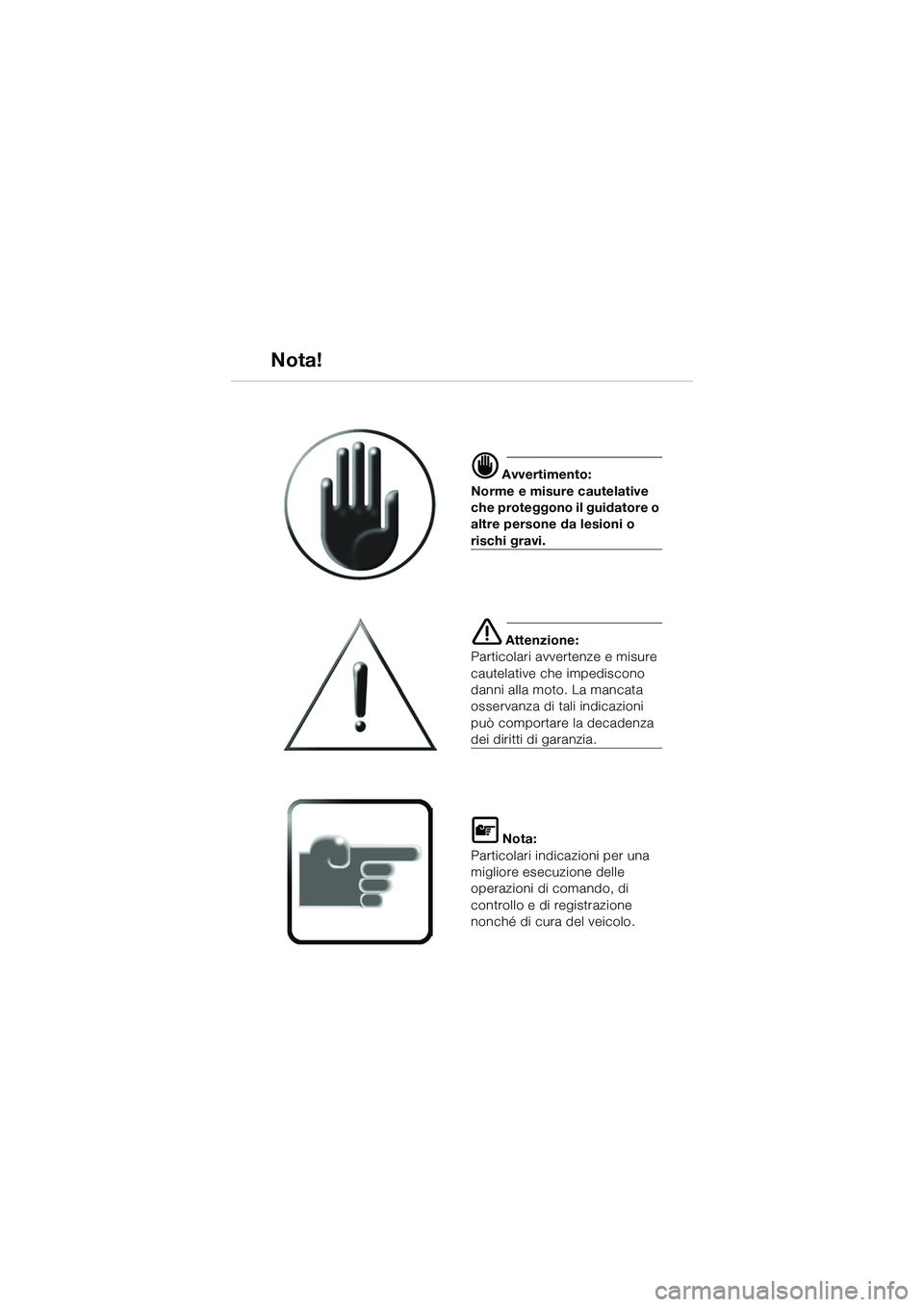

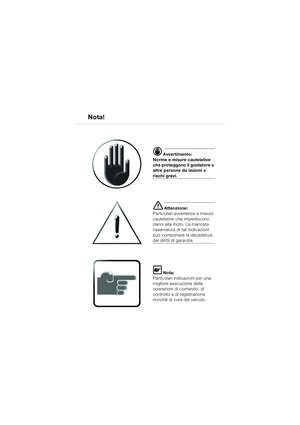

d Avvertimento:
Norme e misure cautelative
che proteggono il guidatore o
altre persone da lesioni o
rischi gravi.
e Attenzione:
Particolari avvertenze e misure
cautelative che impediscono
danni alla moto. La mancata
osservanza di tali indicazioni
può comportare la decadenza
dei diritti di garanzia.
L Nota:
Particolari indicazioni per una
migliore esecuzione delle
operazioni di comando, di
controllo e di registrazione
nonché di cura del veicolo.
Nota!
10r28FUNbki1.book Seite 92 Donnerstag, 26. Januar 2006 9:43 09

1
Introduzione
i

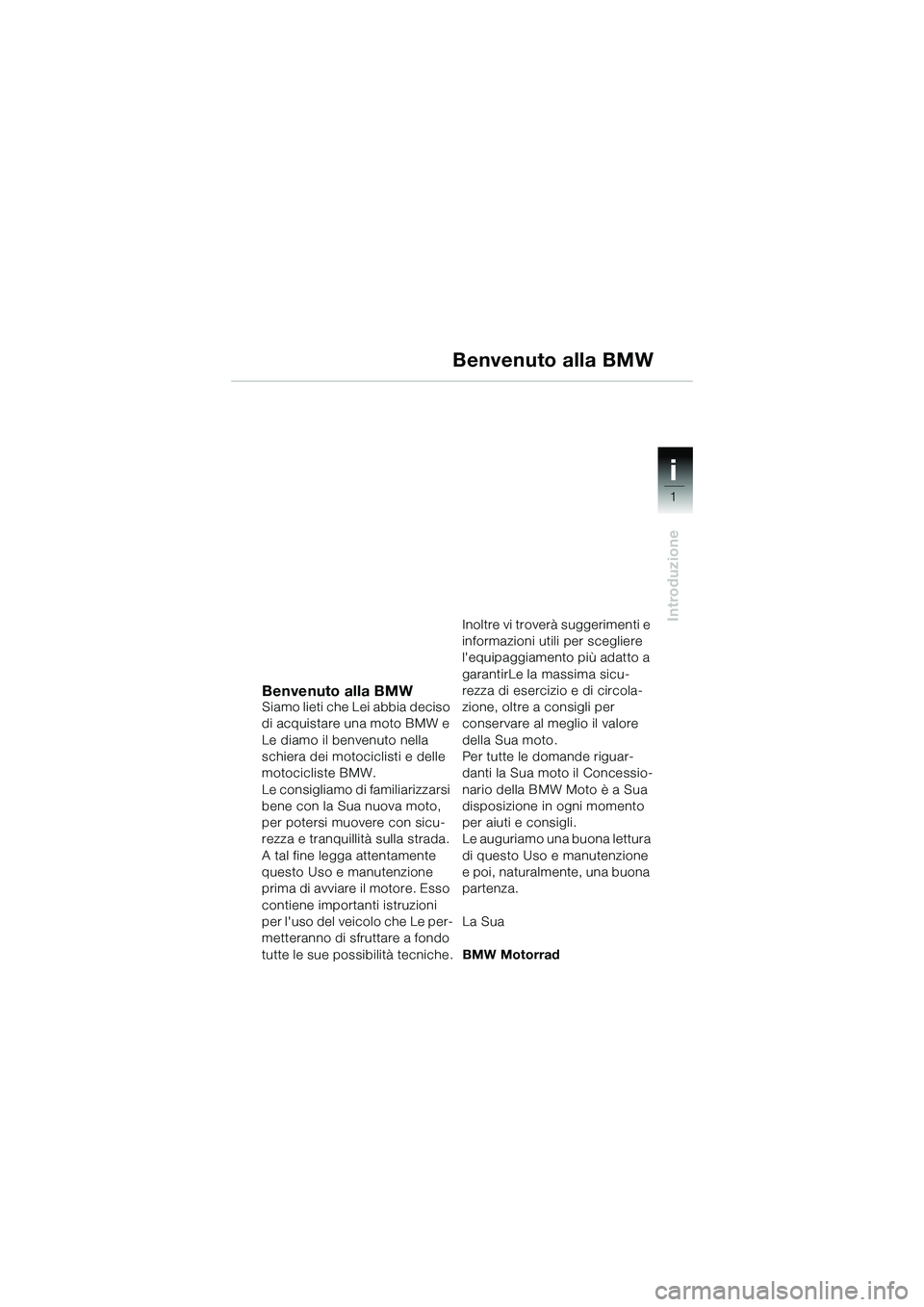

Benvenuto alla BMWSiamo lieti che Lei abbia deciso
di acquistare una moto BMW e
Le diamo il benvenuto nella
schiera dei motociclisti e delle
motocicliste BMW.
Le consigliamo di familiarizzarsi
bene con la Sua nuova moto,
per potersi muovere con sicu-
rezza e tranquillità sulla strada.
A tal fine legga attentamente
questo Uso e manutenzione
prima di avviare il motore. Esso
contiene importanti istruzioni
per l'uso del veicolo che Le per-
metteranno di sfruttare a fondo
tutte le sue possibilità tecniche.Inoltre vi troverà suggerimenti e
informazioni utili per scegliere
l'equipaggiamento più adatto a
garantirLe la massima sicu-
rezza di esercizi
o e di circola-
zione, oltre a consigli per
conservare al meglio il valore
della Sua moto.
Per tutte le domande riguar-
danti la Sua moto il Concessio-
nario della BMW Moto è a Sua
disposizione in ogni momento
per aiuti e consigli.
Le auguriamo un a buona lettura
di questo Uso e manutenzione
e poi, naturalmente, una buona
partenza.
La Sua
BMW Motorrad
Benvenuto alla BMW
10r28FUNbki1.book Seite 1 Donnerstag, 26. Januar 2006 9:43 09

i
2
Introduzione

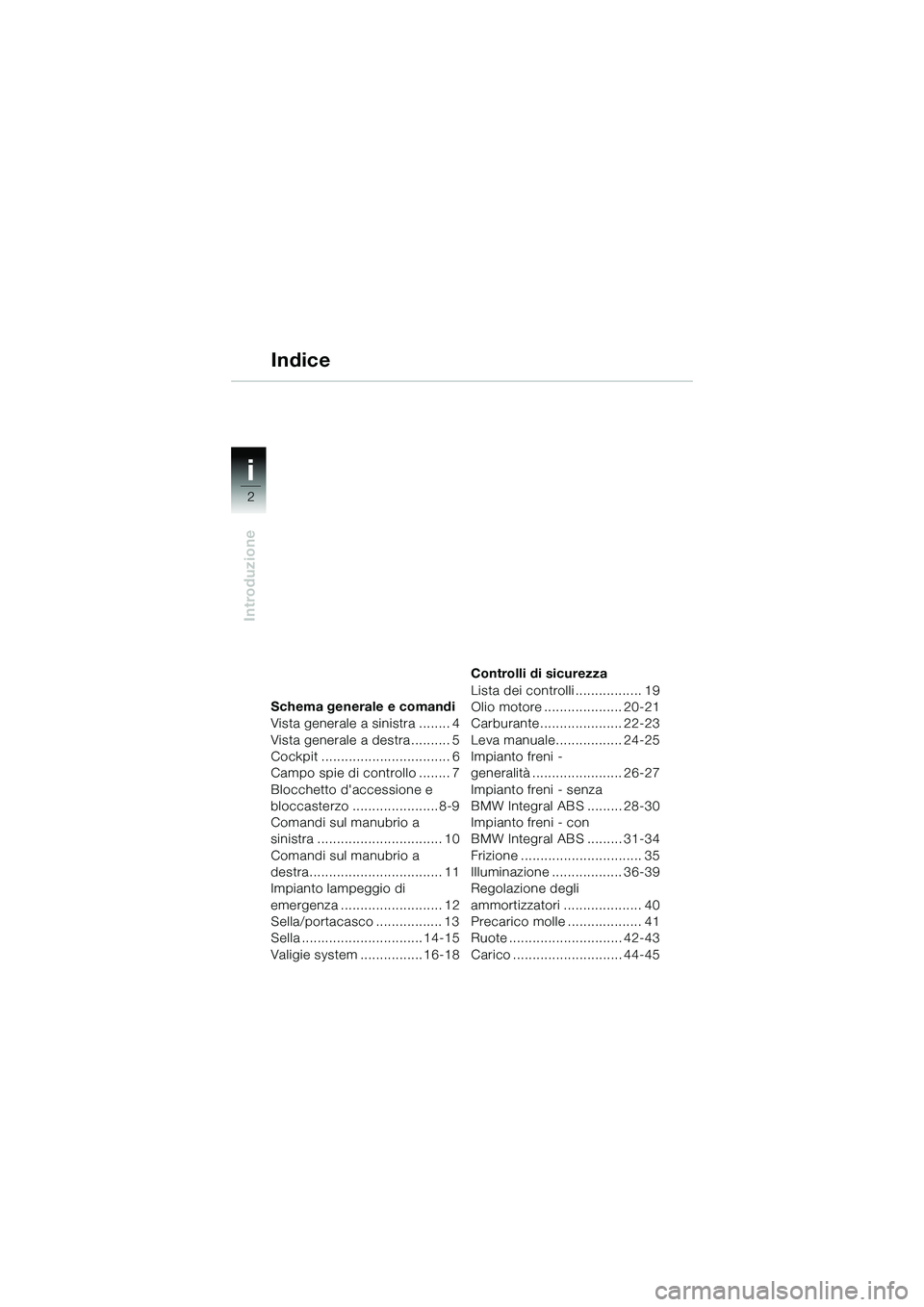

Schema generale e comandi
Vista generale a sinistra ........ 4
Vista generale a destra.......... 5
Cockpit ................................. 6

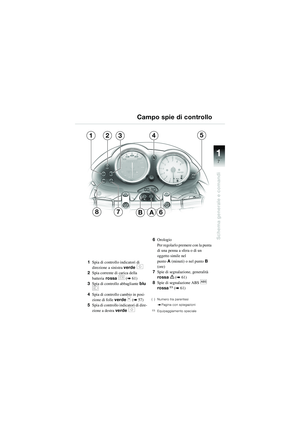

Campo spie di controllo ........ 7

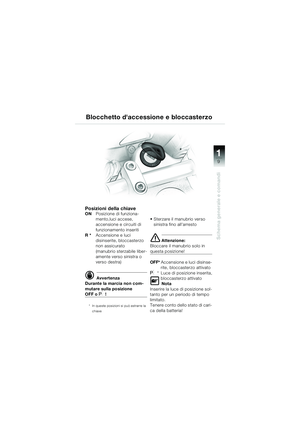

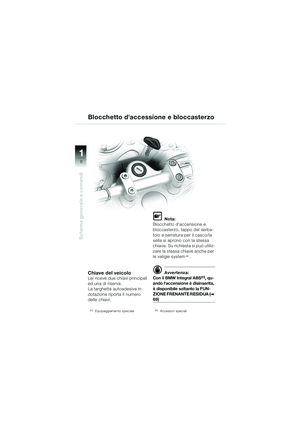

Blocchetto d'accessione e
bloccasterzo ...................... 8-9

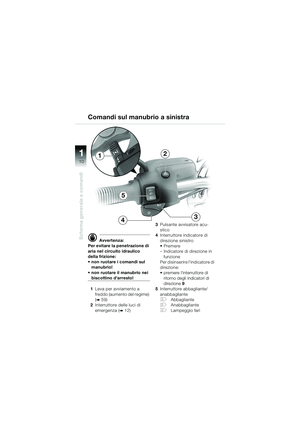

Comandi sul manubrio a
sinistra ................................ 10
Comandi sul manubrio a
destra.................................. 11

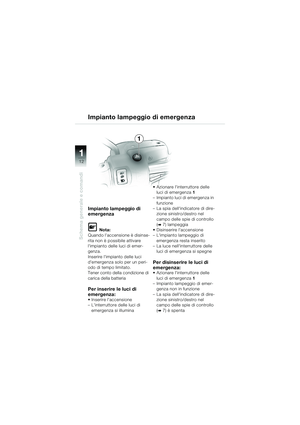

Impianto lampeggio di
emergenza .......................... 12

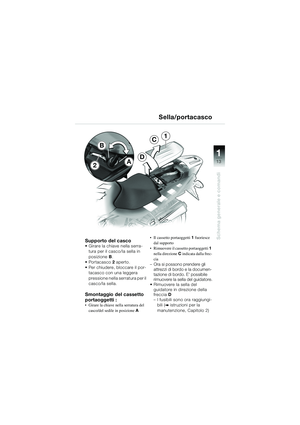

Sella/portacasco ................. 13

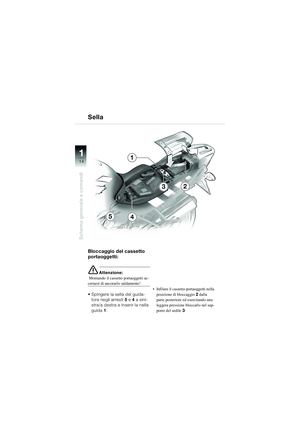

Sella ............................... 14-15

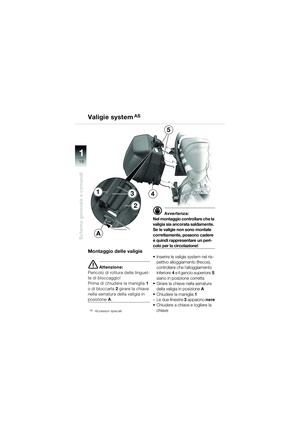

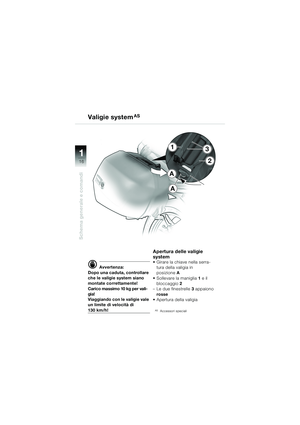

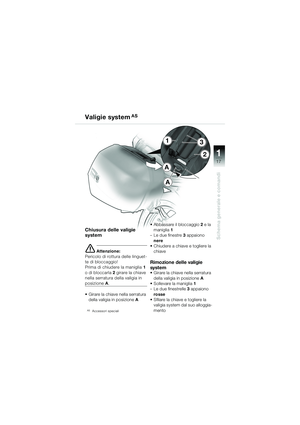

Valigie system ................ 16-18Controlli di sicurezza

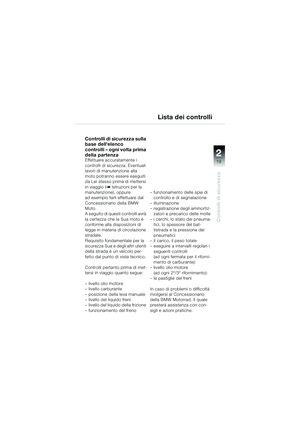

Lista dei controlli ................. 19

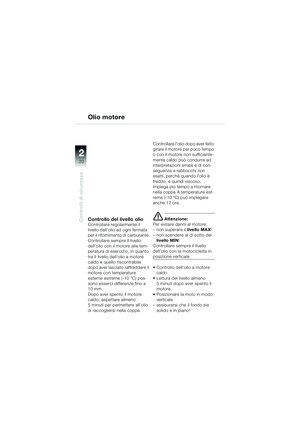

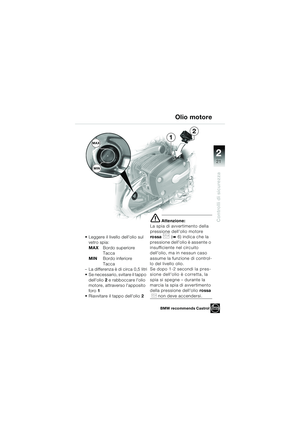

Olio motore .................... 20-21

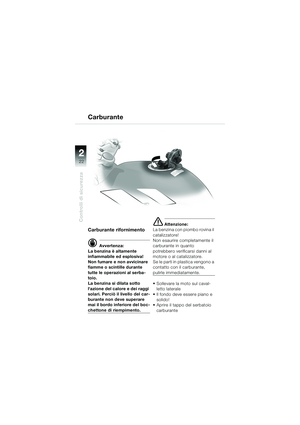

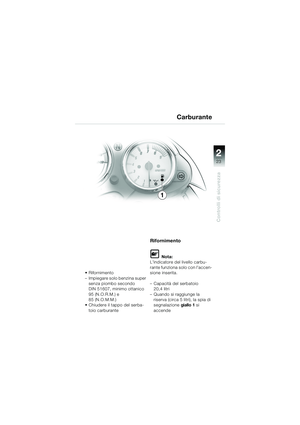

Carburante..................... 22-23

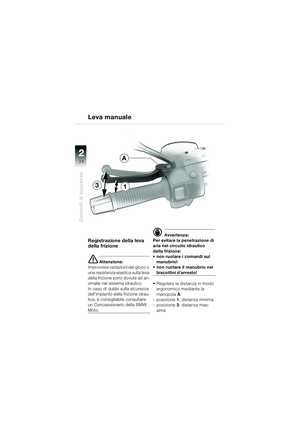

Leva manuale................. 24-25

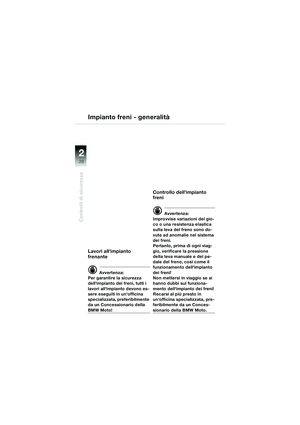

Impianto freni -
generalità ....................... 26-27

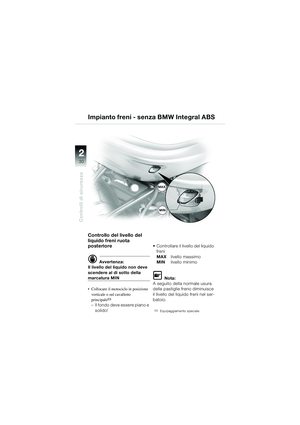

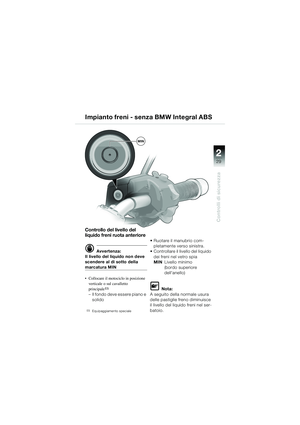

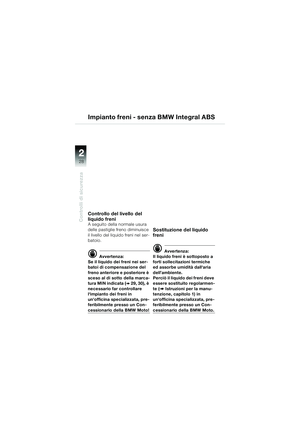

Impianto freni - senza
BMW Integral ABS ......... 28-30

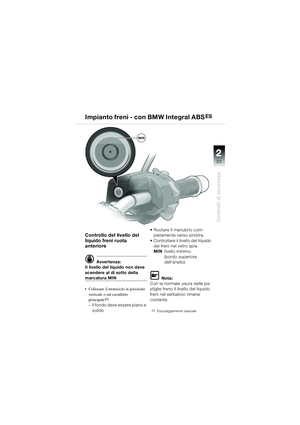

Impianto freni - con

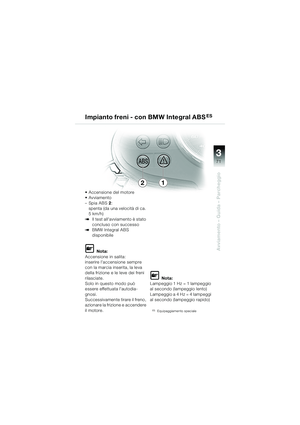

BMW Integral ABS ......... 31-34

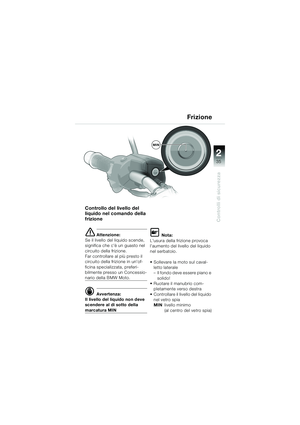

Frizione ............................... 35

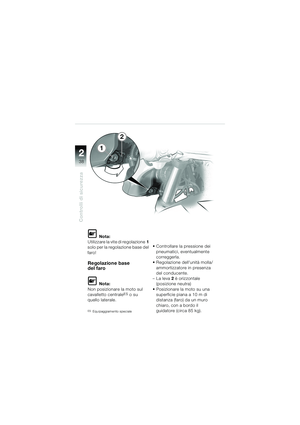

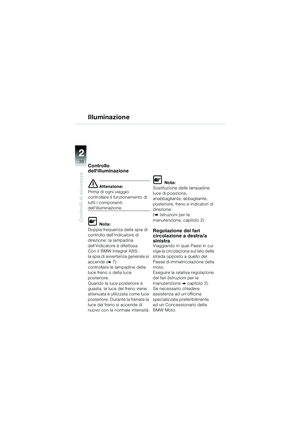

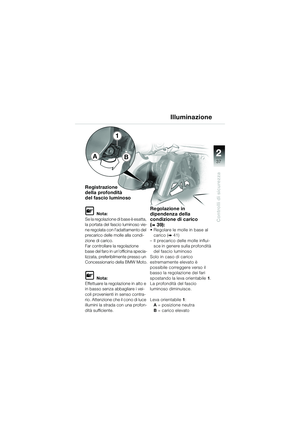

Illuminazione .................. 36-39
Regolazione degli
ammortizzatori .................... 40

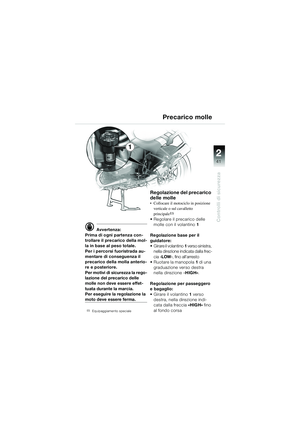

Precarico molle ................... 41

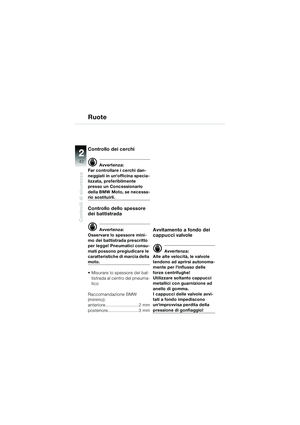

Ruote ............................. 42-43

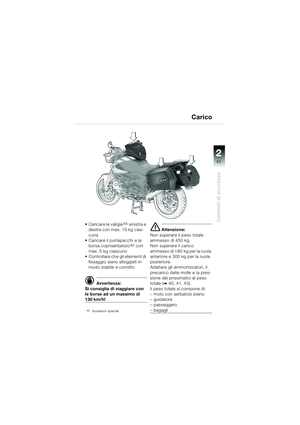

Carico ............................ 44-45

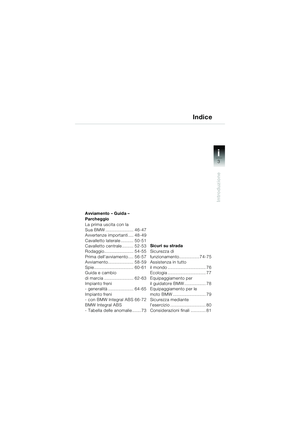

Indice
10r28FUNbki1.book Seite 2 Donnerstag, 26. Januar 2006 9:43 09

3
i
Introduzione

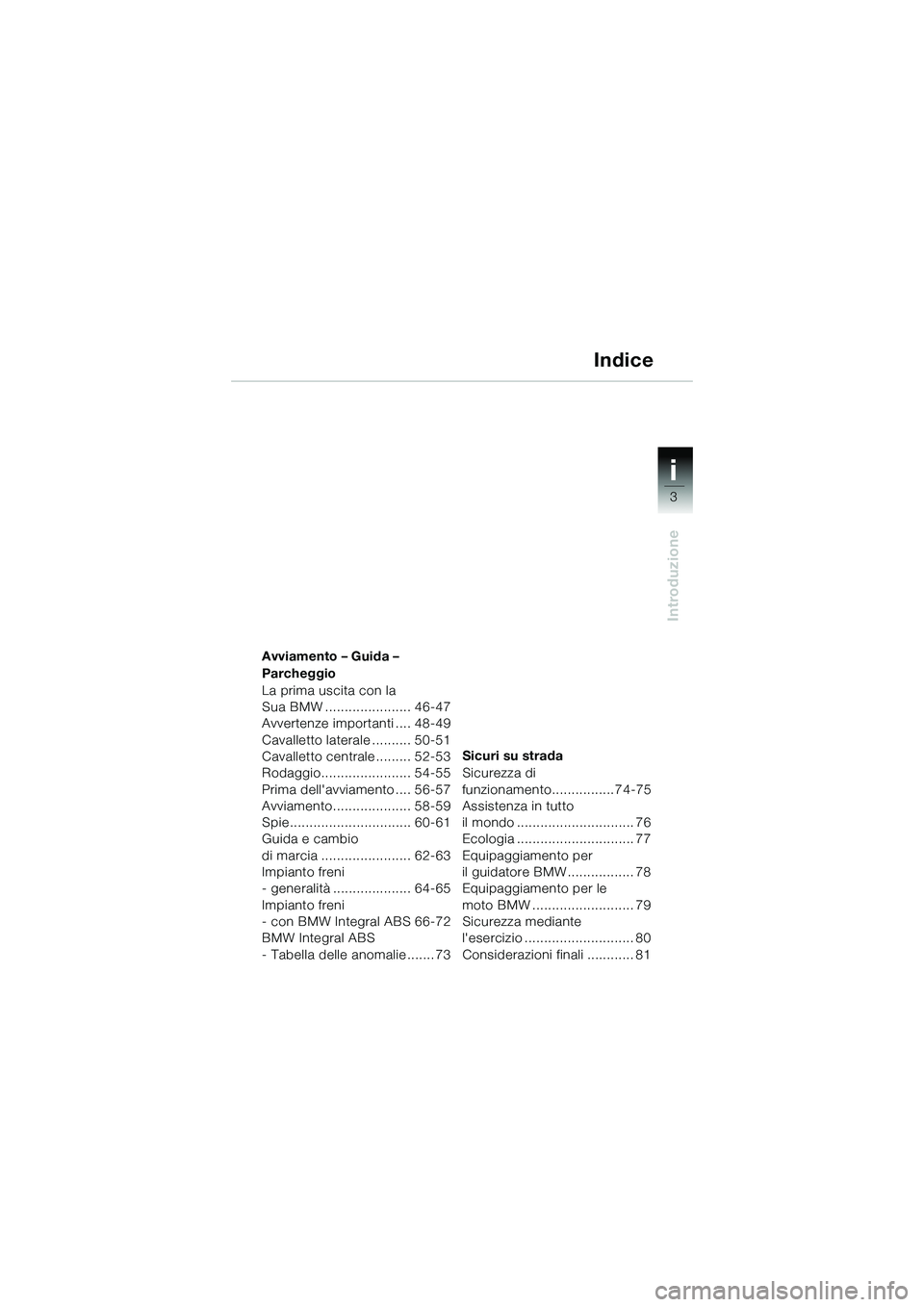

Avviamento – Guida –
Parcheggio

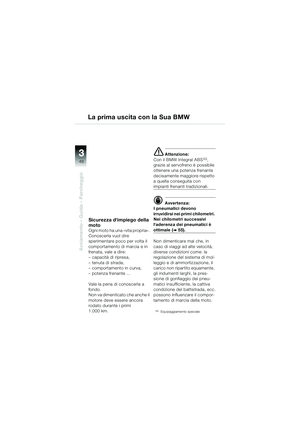

La prima uscita con la
Sua BMW ...................... 46-47

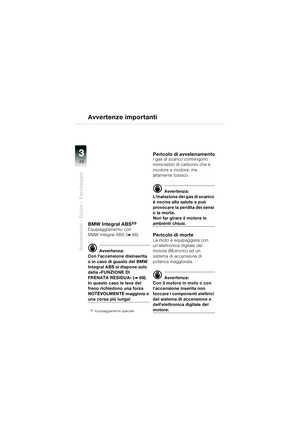

Avvertenze importanti .... 48-49

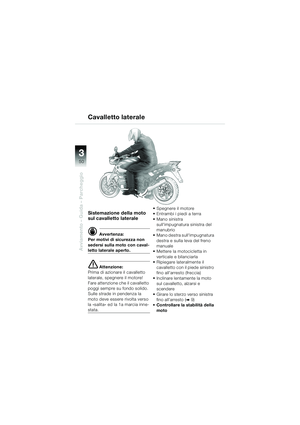

Cavalletto laterale .......... 50-51

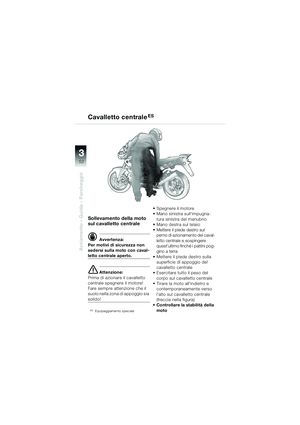

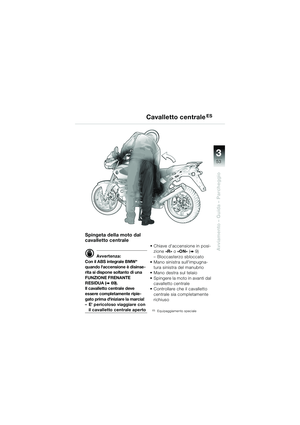

Cavalletto centrale......... 52-53

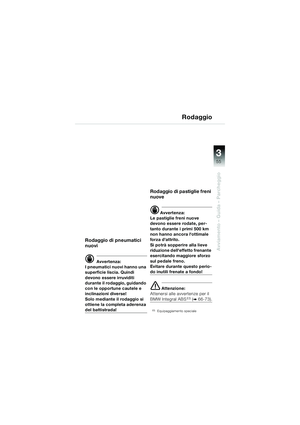

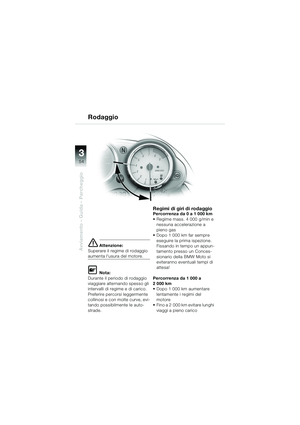

Rodaggio....................... 54-55

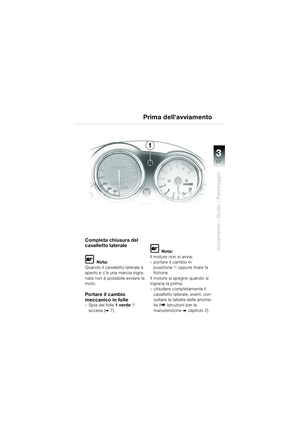

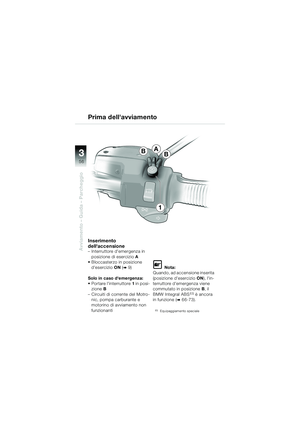

Prima dell'avviamento .... 56-57

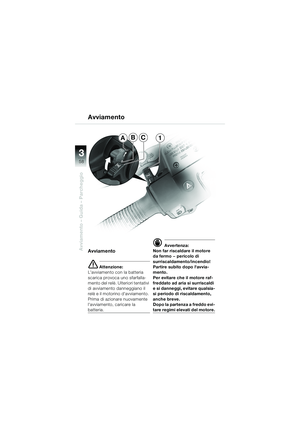

Avviamento.................... 58-59

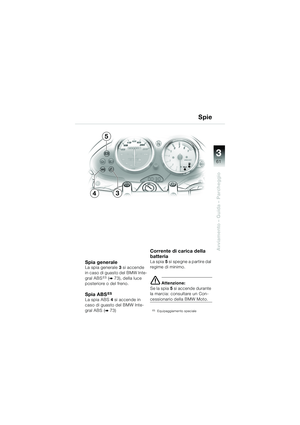

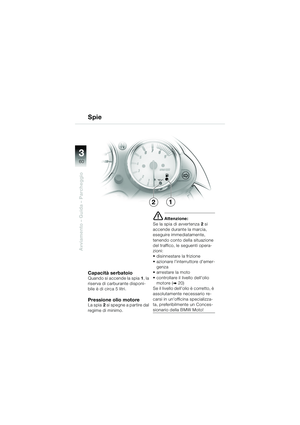

Spie............................... 60-61

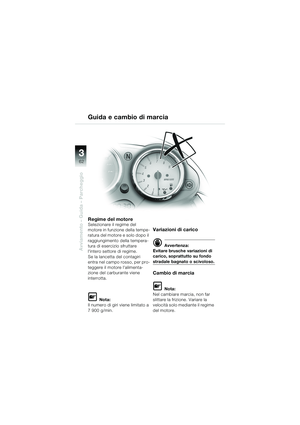

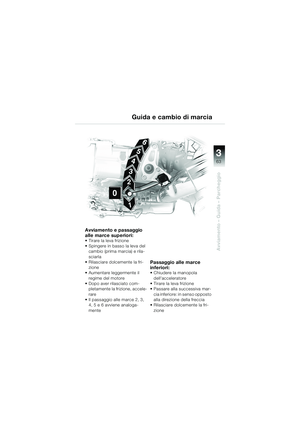

Guida e cambio
di marcia ....................... 62-63

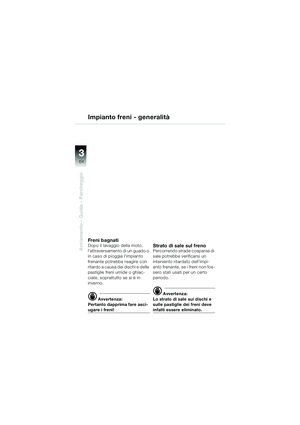

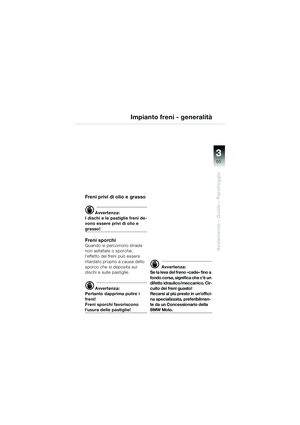

Impianto freni
- generalità .................... 64-65

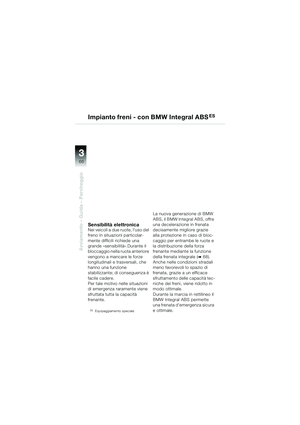

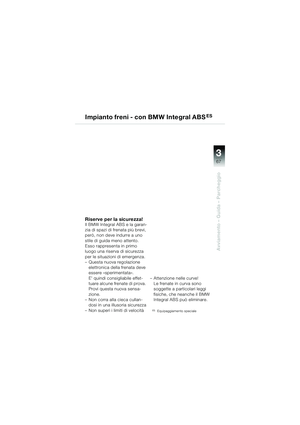

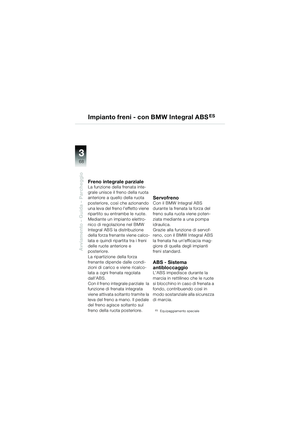

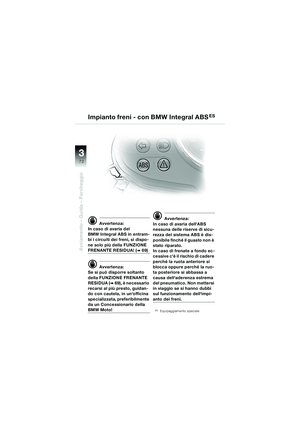

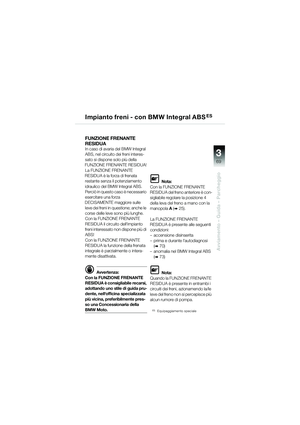

Impianto freni
- con BMW Integral ABS 66-72
BMW Integral ABS
- Tabella delle anomalie ....... 73Sicuri su strada
Sicurezza di
funzionamento................74-75
Assistenza in tutto
il mondo .............................. 76

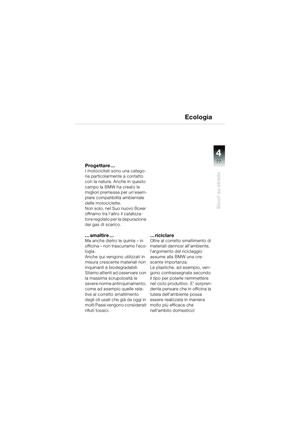

Ecologia .............................. 77
Equipaggiamento per
il guidatore BMW................. 78
Equipaggiamento per le
moto BMW .......................... 79

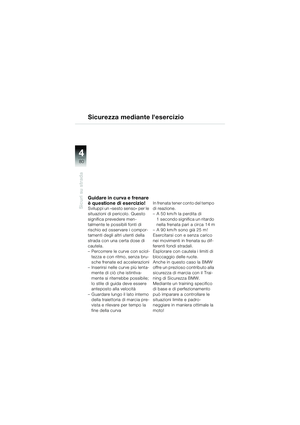

Sicurezza mediante
l'esercizio ............................ 80
Considerazioni finali ............ 81
Indice
10r28FUNbki1.book Seite 3 Donnerstag, 26. Januar 2006 9:43 09

1
Schema generale e comandi
4

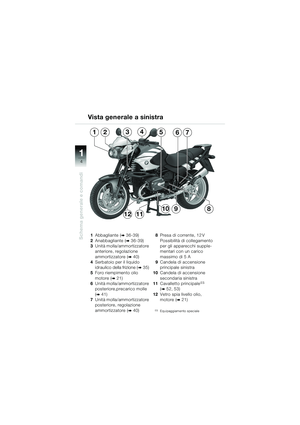

1Abbagliante (b 36-39)
2 Anabbagliante (
b 36-39)
3 Unità molla/ammortizzatore
anteriore, regolazione
ammortizzatore (
b 40)
4 Serbatoio per il liquido
idraulico della frizione (
b 35)
5 Foro riempimento olio
motore (
b 21)
6 Unità molla/ammortizzatore
posteriore,precarico molle
(
b 41)
7 Unità molla/ammortizzatore
posteriore, regolazione
ammortizzatore (
b 40) 8
Presa di corrente, 12 V
Possibilità di collegamento
per gli apparecchi supple-
mentari con un carico
massimo di 5 A
9 Candela di accensione
principale sinistra
10 Candela di accensione
secondaria sinistra
11 Cavalletto principale
ES
(b 52, 53)
12 Vetro spia livello olio,
motore (
b 21)
ESEquipaggiamento speciale
1243657
8910
1112

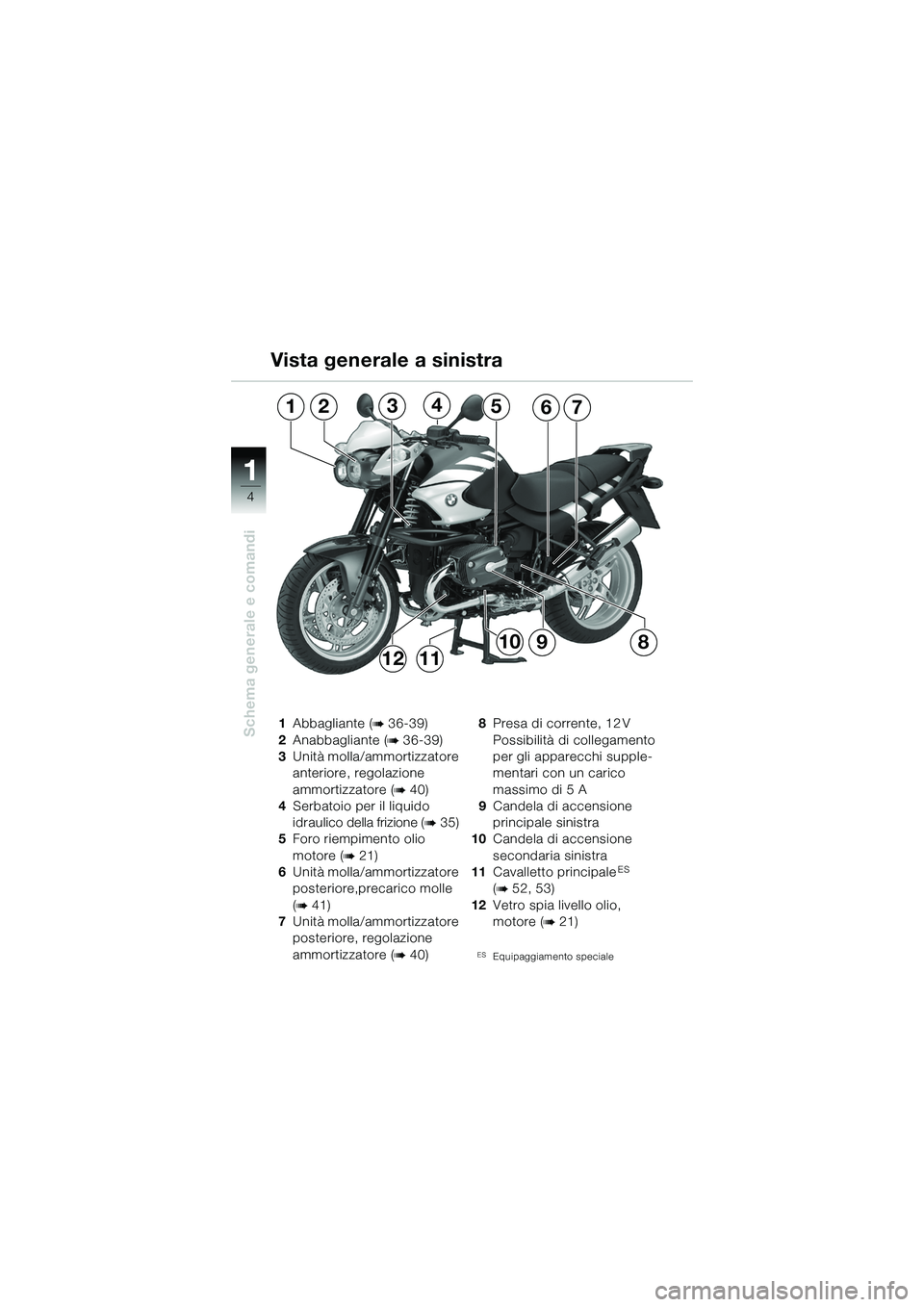

Vista generale a sinistra
10r28FUNbki1.book Seite 4 Donnerstag, 26. Januar 2006 9:43 09

1
Schema generale e comandi
5
1314181615
17
1920
24232221

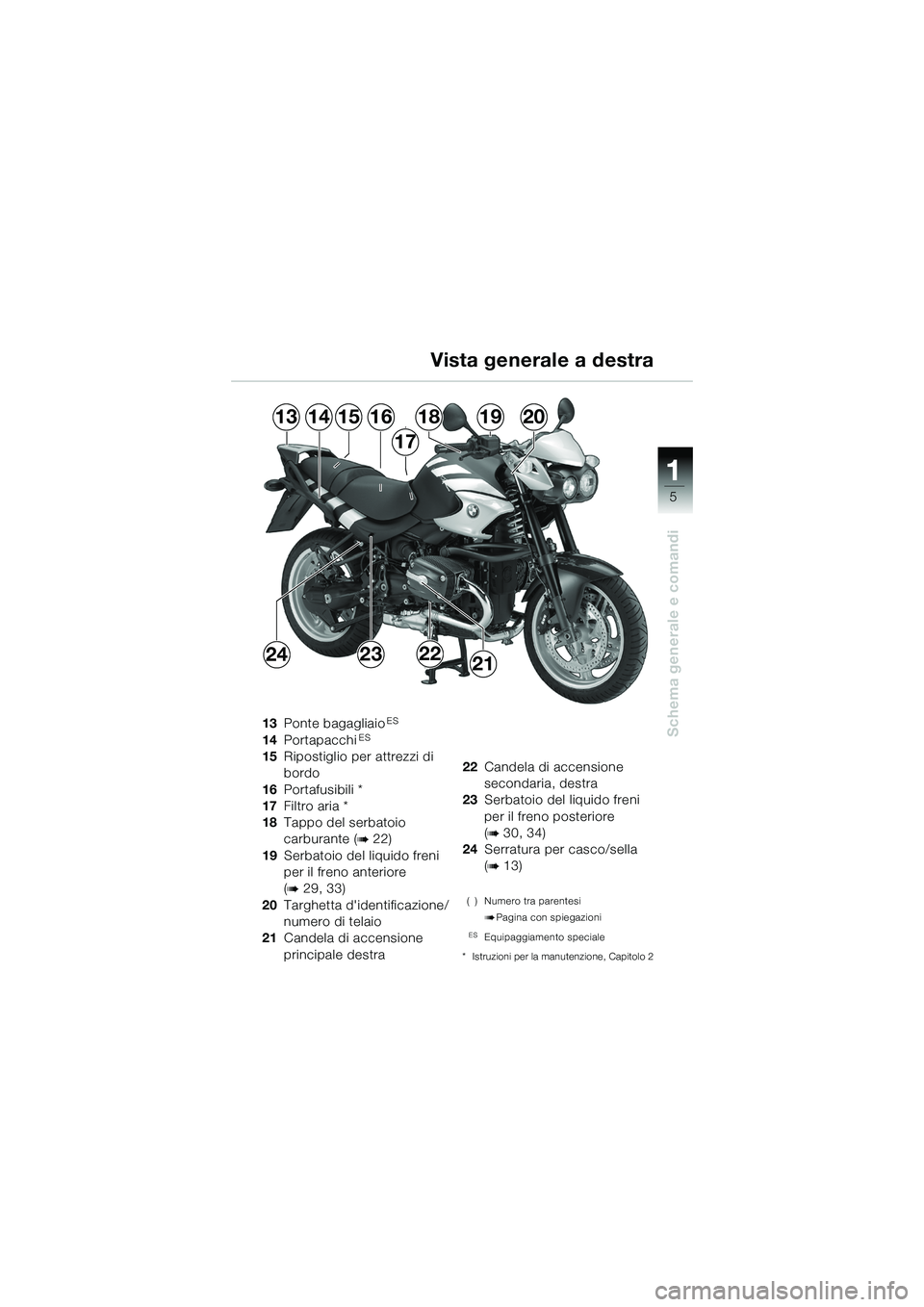

13 Ponte bagagliaio
ES
14PortapacchiES
15Ripostiglio per attrezzi di
bordo
16 Portafusibili *
17 Filtro aria *
18 Tappo del serbatoio
carburante (
b 22)
19 Serbatoio del liquido freni
per il freno anteriore
(
b 29, 33)
20 Targhetta d'identificazione/
numero di telaio
21 Candela di accensione
principale destra 22
Candela di accensione
secondaria, destra
23 Serbatoio del liquido freni
per il freno posteriore
(
b 30, 34)
24 Serratura per casco/sella
(
b 13)
( ) Numero tra parentesi
bPagina con spiegazioni
ESEquipaggiamento speciale
* Istruzioni per la manutenzione, Capitolo 2

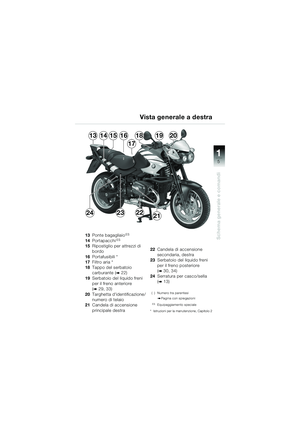

Vista generale a destra
10r28FUNbki1.book Seite 5 Donnerstag, 26. Januar 2006 9:43 09

1
Schema generale e comandi
6
321
7
45
8
6
9

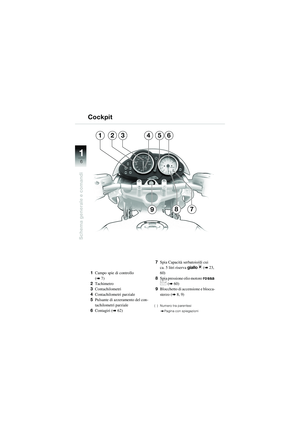

1Campo spie di controllo
(
b 7)
2 Tachimetro
3 Contachilometri
4 Contachilometri parziale
5 Pulsante di azzer amento del con-
tachilometri parziale
6 Contagiri (
b 62) 7
Spia Capacità serbatoio/di cui
ca. 5 litri riserva giallo
m (b 23,
60)
8 Spia pressione olio motore rossa
p (b 60)
9 Blocchetto di accensione e blocca-
sterzo (
b 8, 9)
( ) Numero tra parentesi
bPagina con spiegazioni

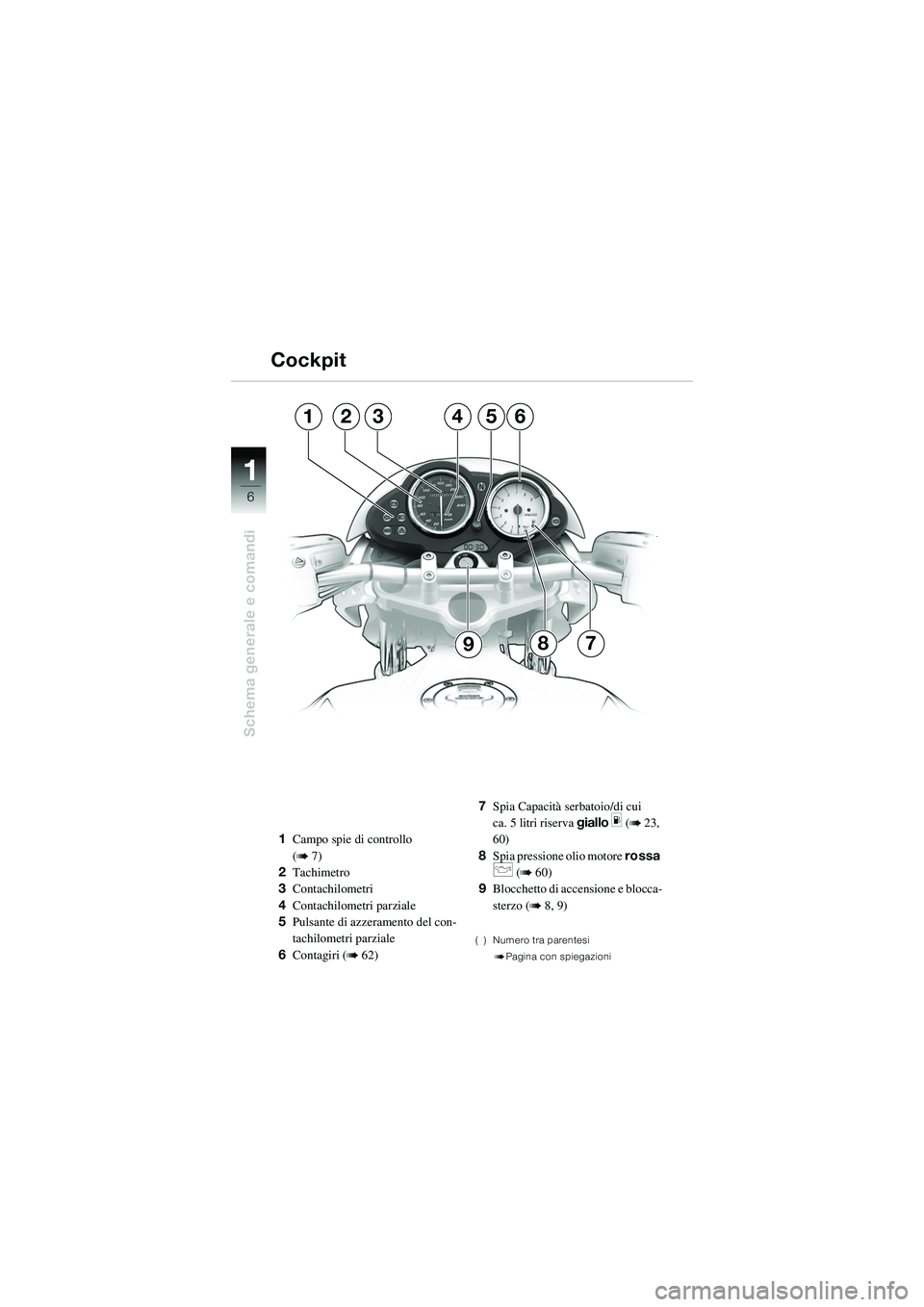

Cockpit
10r28FUNbki1.book Seite 6 Donnerstag, 26. Januar 2006 9:43 09
