2002 BMW MOTORRAD R 1150 GS Instruktionsbok (in Swedish)

2
31
Säkerhetskontroll
1
MAXMIN2

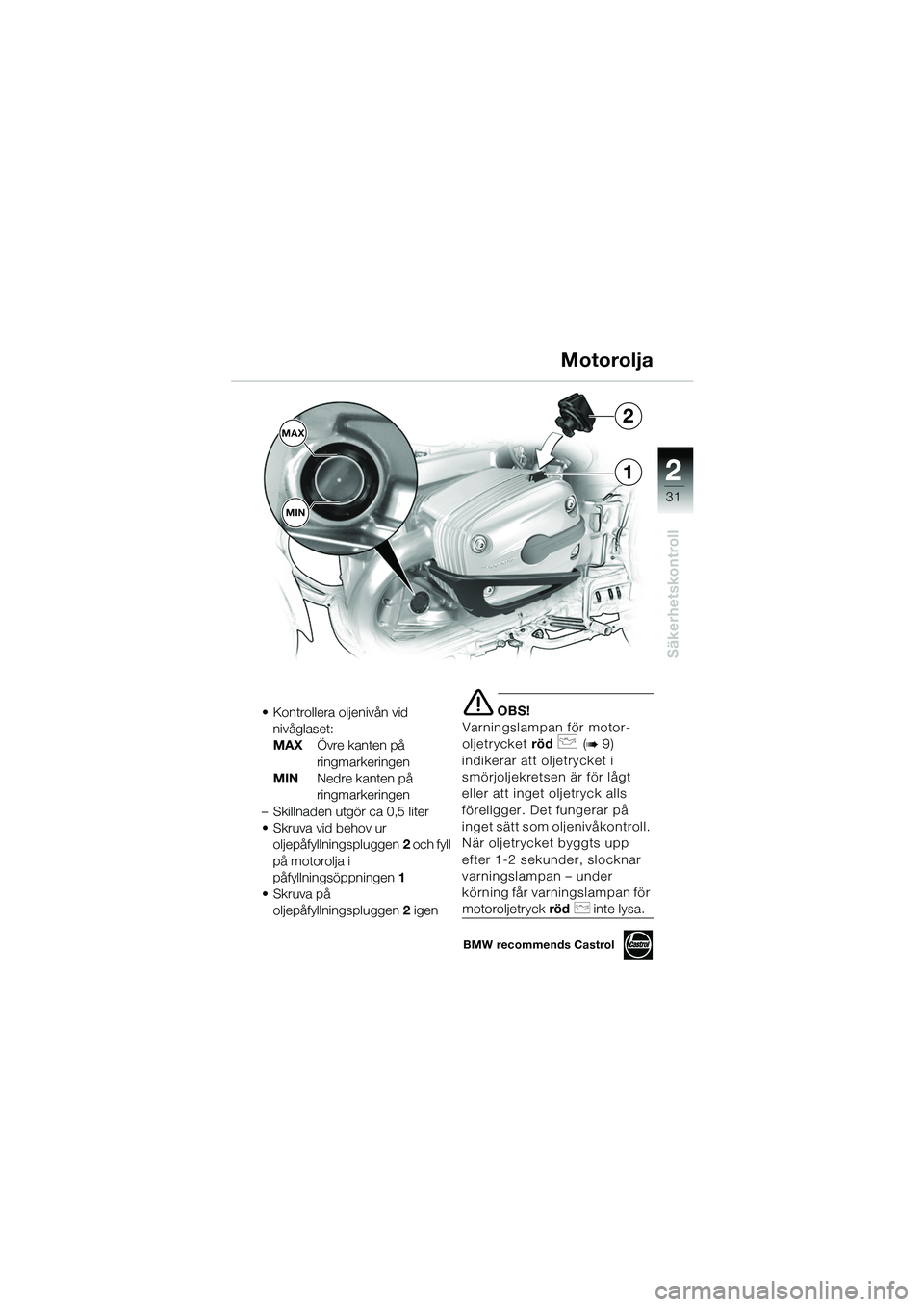

• Kontrollera oljenivån vid nivåglaset:
MAX Övre kanten på
ringmarkeringen
MIN Nedre kanten på
ringmarkeringen
– Skillnaden utgör ca 0,5 liter
• Skruva vid behov ur oljepåfyllningspluggen 2 och fyll
på motorolja i
påfyllningsöppningen 1
•Skruva på oljepåfyllningspluggen 2 igene OBS!
Varningslampan för motor-
oljetrycket röd
p (b 9)
indikerar att oljetrycket i
smörjoljekretsen är för lågt
eller att inget oljetryck alls
föreligger. Det fungerar på
inget sätt som oljenivåkontroll.
När oljetrycket byggts upp
efter 1-2 sekunder, slocknar
varningslampan – under
körning får varningslampan för
motoroljetryck rödp inte lysa.
Motorolja
BMW recommends Castrol
10GEBKs6.book Seite 31 Montag, 23. Januar 2006 2:16 14

2
32
Säkerhetskontroll

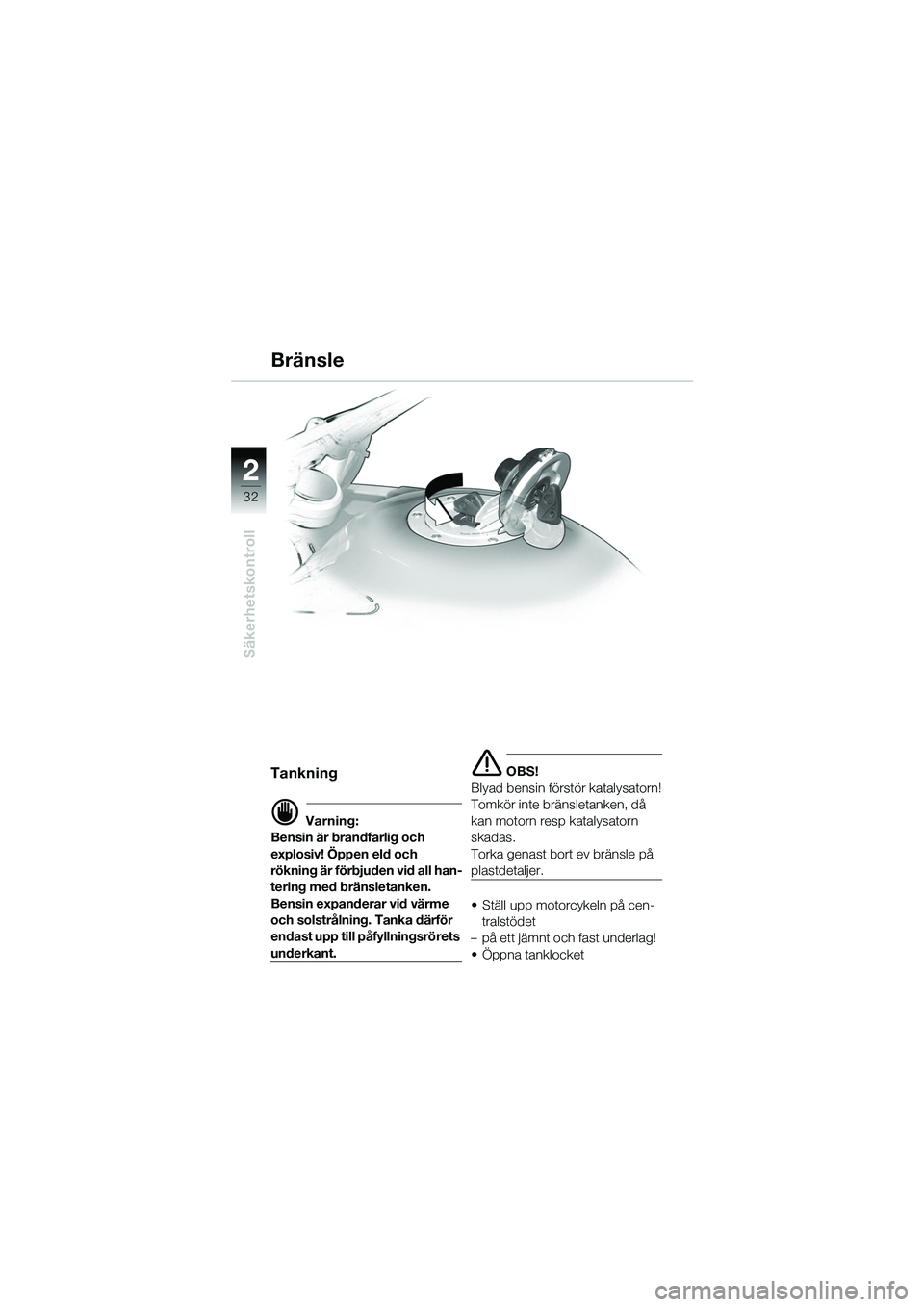

Bränsle
Tankning
d Varning:
Bensin är brandfarlig och
explosiv! Öppen eld och
rökning är förbjuden vid all han-
tering med bränsletanken.
Bensin expanderar vid värme
och solstrålning. Tanka därför
endast upp till påfyllningsrörets
underkant.
e OBS!
Blyad bensin förstör katalysatorn!
Tomkör inte bränsletanken, då
kan motorn resp katalysatorn
skadas.
Torka genast bort ev bränsle på
plastdetaljer.
• Ställ upp motorcykeln på cen- tralstödet
– på ett jämnt och fast underlag!
• Öppna tanklocket
10GEBKs6.book Seite 32 Montag, 23. Januar 2006 2:16 14

2
33
Säkerhetskontroll

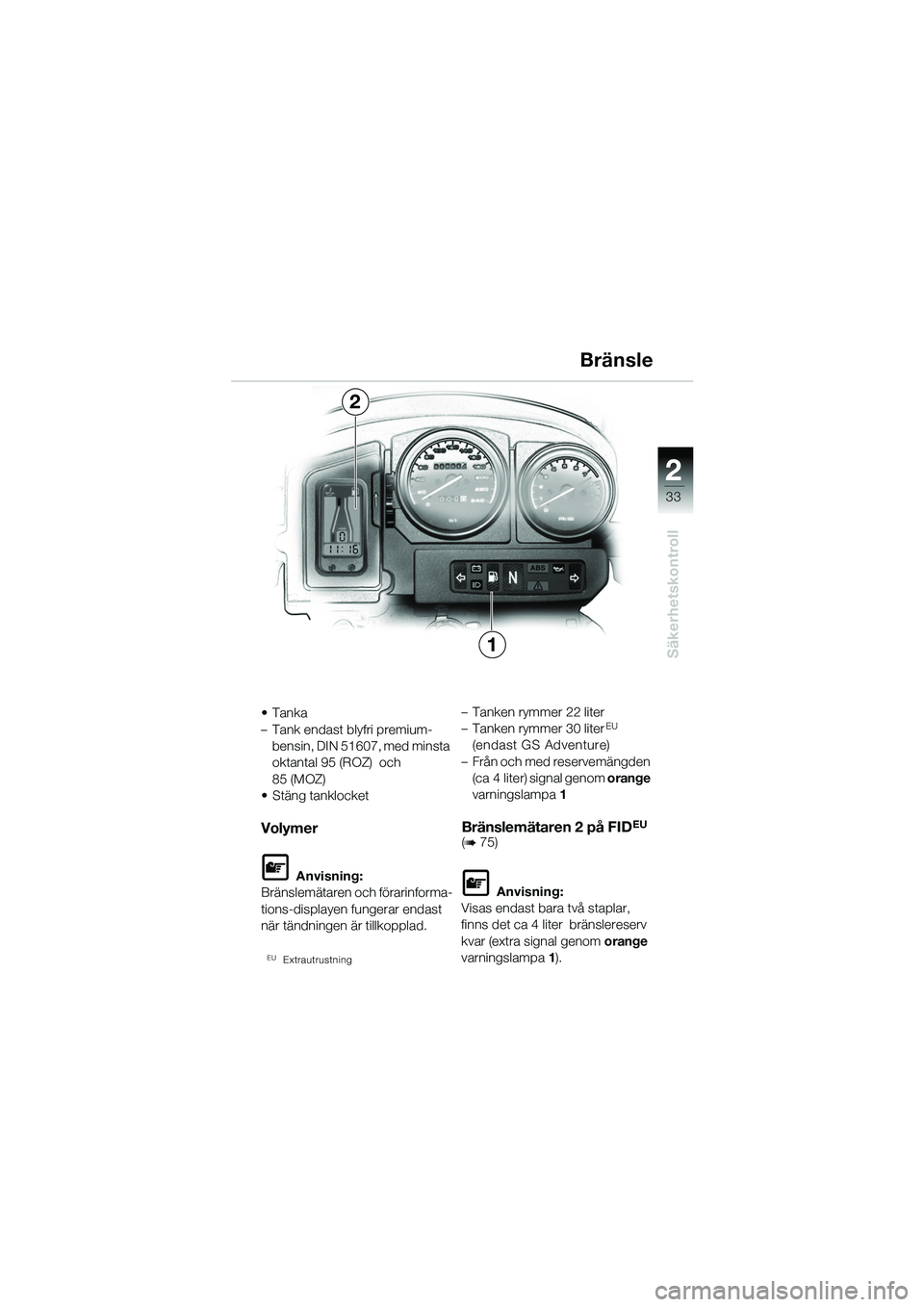

•Tanka
– Tank endast blyfri premium-bensin, DIN 51607, med minsta
oktantal 95 (ROZ) och
85 (MOZ)
• Stäng tanklocket
Volymer
L Anvisning:
Bränslemätaren och förarinforma-
tions-displayen fungerar endast
när tändningen är tillkopplad.
EUExtrautrustning
– Tanken rymmer 22 liter
– Tanken rymmer 30 literEU
(endast GS Adventure)
– Från och med reservemängden (ca 4 liter) signal genom orange
varningslampa 1
Bränslemätaren 2 på FIDEU
(b 75)
L Anvisning:
Visas endast bara två staplar,
finns det ca 4 liter bränslereserv
kvar (extra signal genom orange
varningslampa 1).
Bränsle
1
2
10GEBKs6.book Seite 33 Montag, 23. Januar 2006 2:16 14

2
34
Säkerhetskontroll
Reglage

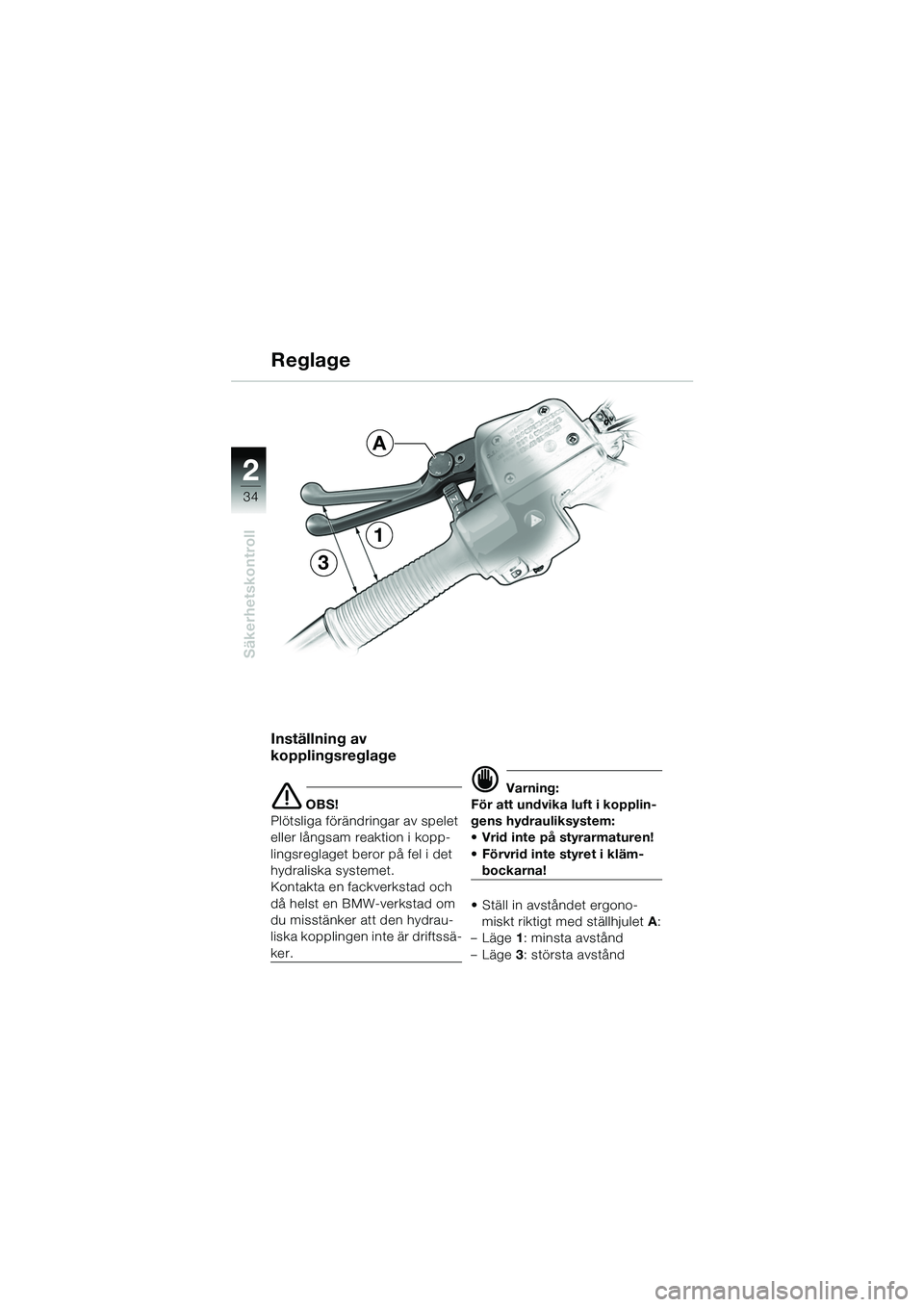

Inställning av
kopplingsreglage
e OBS!
Plötsliga förändringar av spelet
eller långsam reaktion i kopp-
lingsreglaget beror på fel i det
hydraliska systemet.
Kontakta en fackverkstad och
då helst en BMW-verkstad om
du misstänker att den hydrau-
liska kopplingen inte är driftssä-
ker.
d Varning:
För att undvika luft i kopplin-
gens hydrauliksystem:
• Vrid inte på styrarmaturen!
• Förvrid inte styret i kläm-
bockarna!
• Ställ in avståndet ergono- miskt riktigt med ställhjulet A:
–Läge 1: minsta avstånd
–Läge 3: största avstånd
1
3
A
10GEBKs6.book Seite 34 Montag, 23. Januar 2006 2:16 14

2
35
Säkerhetskontroll

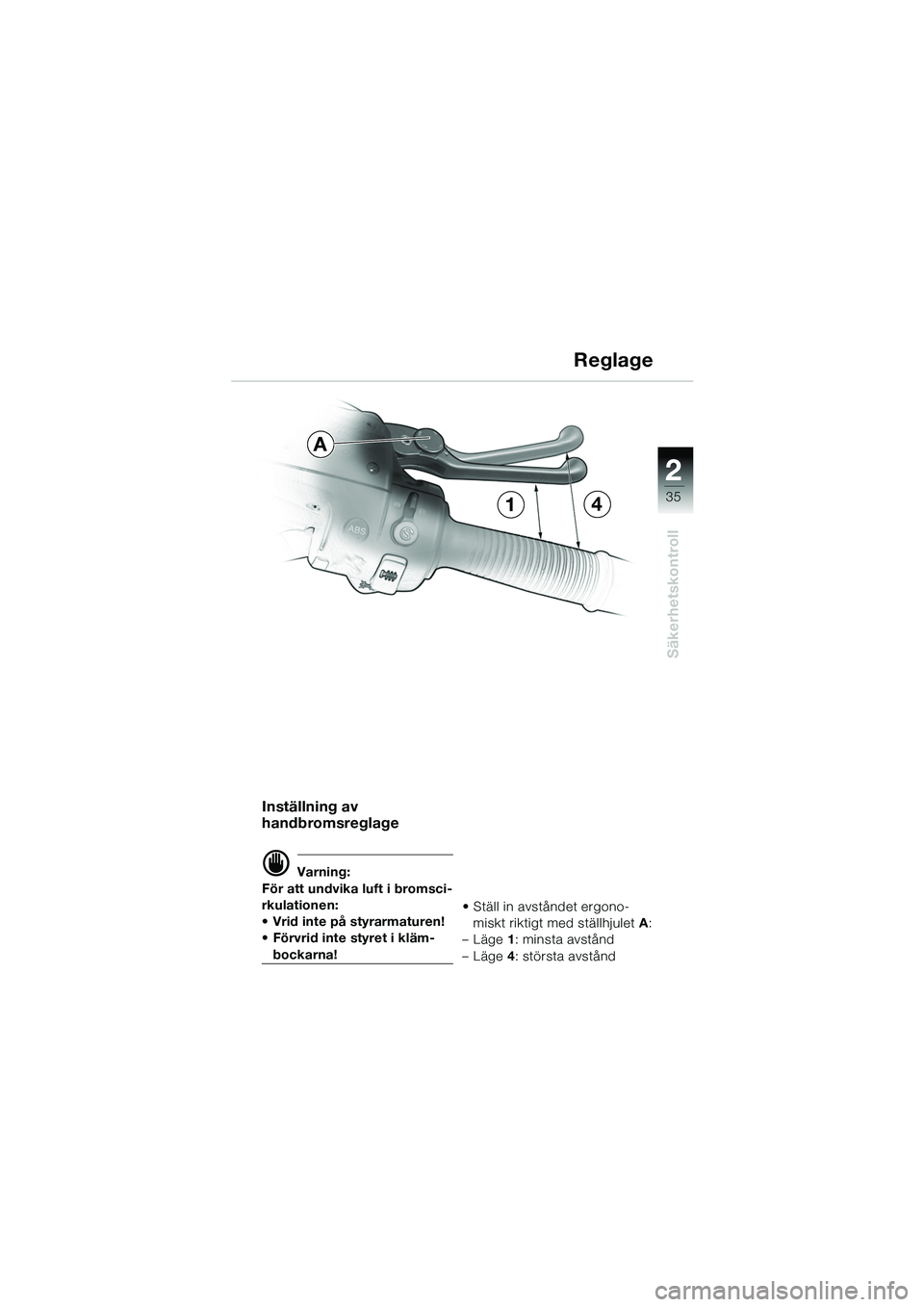

Inställning av
handbromsreglage
d Varning:
För att undvika luft i bromsci-
rkulationen:
• Vrid inte på styrarmaturen!
• Förvrid inte styret i kläm-
bockarna! • Ställ in avståndet ergono-
miskt riktigt med ställhjulet A:
–Läge 1: minsta avstånd
–Läge 4: största avstånd
Reglage
14
A
10GEBKs6.book Seite 35 Montag, 23. Januar 2006 2:16 14

2
36
Säkerhetskontroll
Bromsar - allmänt
Arbeten på
bromssystemet
d Varning:
För att garantera bromssyste-
mets driftssäkerhet ska alla
arbeten på bromsarna utföras
av en fackverkstad och då
helst av en BMW-verkstad!
Kontroll av bromssystem
d Varning:
Plötsliga förändringar av spe-
let eller långsam reaktion i
bromsreglaget be ror på fel i
bromssystemet.
Kontrollera därför trycket i
hand- och fotbromsen samt
bromsarnas funktion före var-
je körning!
Kör inte om du misstänker att
det föreligger något fel i
bromssystemet!
Kontakta omedelbart en fack-
verkstad och då helst en
BMW-verkstad.
10GEBKs6.book Seite 36 Montag, 23. Januar 2006 2:16 14

2
37
Säkerhetskontroll

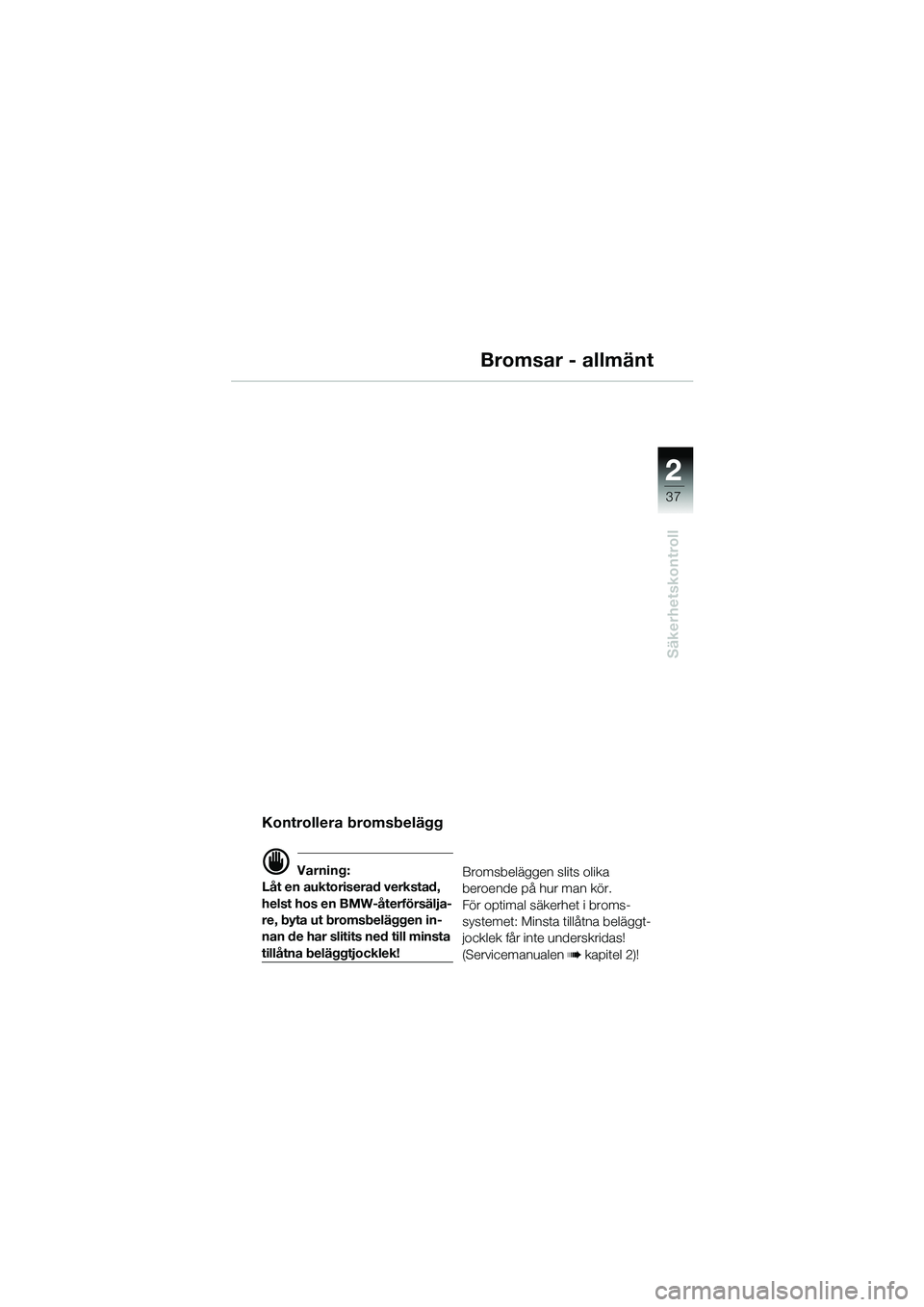

Bromsar - allmänt
Kontrollera bromsbelägg
d Varning:
Låt en auktoriserad verkstad,
helst hos en BMW-återförsälja-
re, byta ut bromsbeläggen in-
nan de har slitits ned till minsta
tillåtna beläggtjocklek! Bromsbeläggen slits olika
beroende på hur man kör.
För optimal säkerhet i broms-
systemet: Minsta tillåtna beläggt-
jocklek får inte underskridas!
(Servicemanualen b kapitel 2)!
10GEBKs6.book Seite 37 Montag, 23. Januar 2006 2:16 14

2
38
Säkerhetskontroll

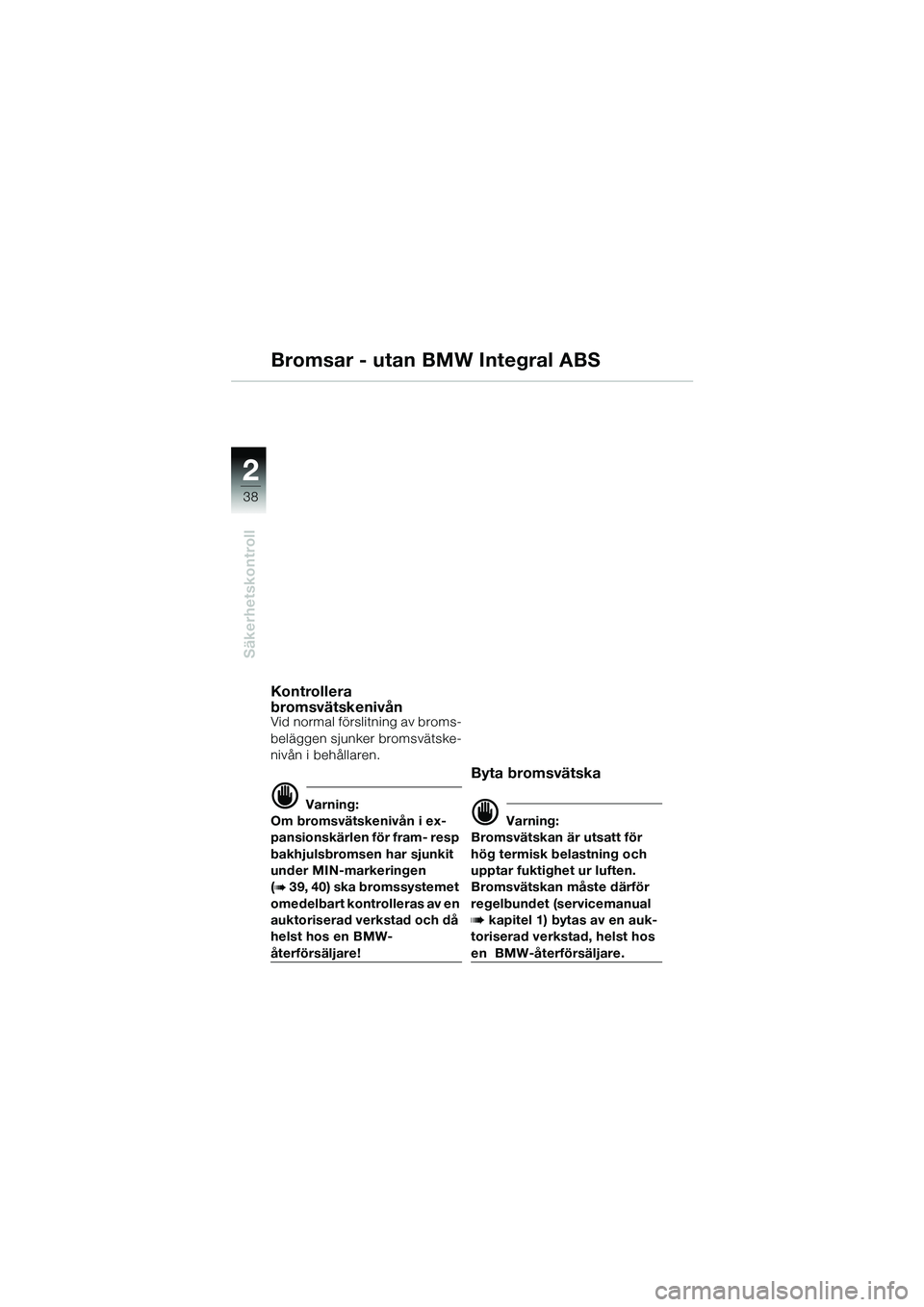

Bromsar - utan BMW Integral ABS
Kontrollera
bromsvätskenivån
Vid normal förslitning av broms-
beläggen sjunker bromsvätske-
nivån i behållaren.
d Varning:
Om bromsvätskenivån i ex-
pansionskärlen för fram- resp
bakhjulsbromsen har sjunkit
under MIN-markeringen
(
b 39, 40) ska bromssystemet
omedelbart kontrolleras av en
auktoriserad verkstad och då
helst hos en BMW-
återförsäljare!
Byta bromsvätska
d Varning:
Bromsvätskan är utsatt för
hög termisk belastning och
upptar fuktighet ur luften.
Bromsvätskan måste därför
regelbundet (servicemanual
b kapitel 1) bytas av en auk-
toriserad verkstad, helst hos
en BMW-återförsäljare.
10GEBKs6.book Seite 38 Montag, 23. Januar 2006 2:16 14
