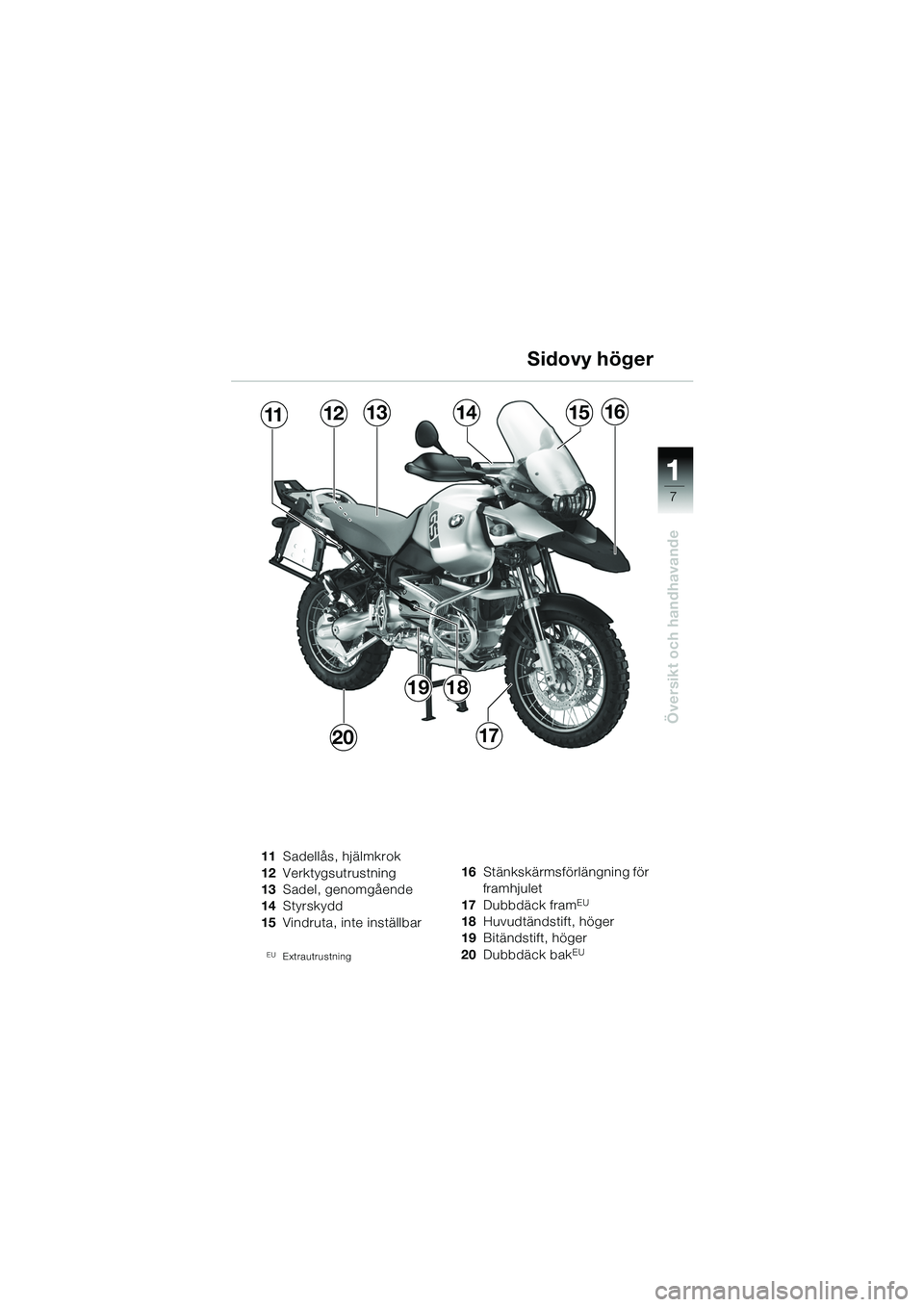

Översikt och handhavande
111213141516
1720
1918Sidovy höger
11
Sadellås, hjälmkrok
12 Verktygsutrustning
13 Sadel, genomgående
14 Styrskydd
15 Vindruta, inte inställbar
EUExtrautrustning
16Stänkskärmsförlängning för
framhjulet
17 Dubbdäck fram
EU
18Huvudtändstift, höger
19 Bitändstift, höger
20 Dubbdäck bak
EU
10GEBKs6.book Seite 7 Monta g, 23. Januar 2006 2:16 14

11
8
Översikt och handhavande

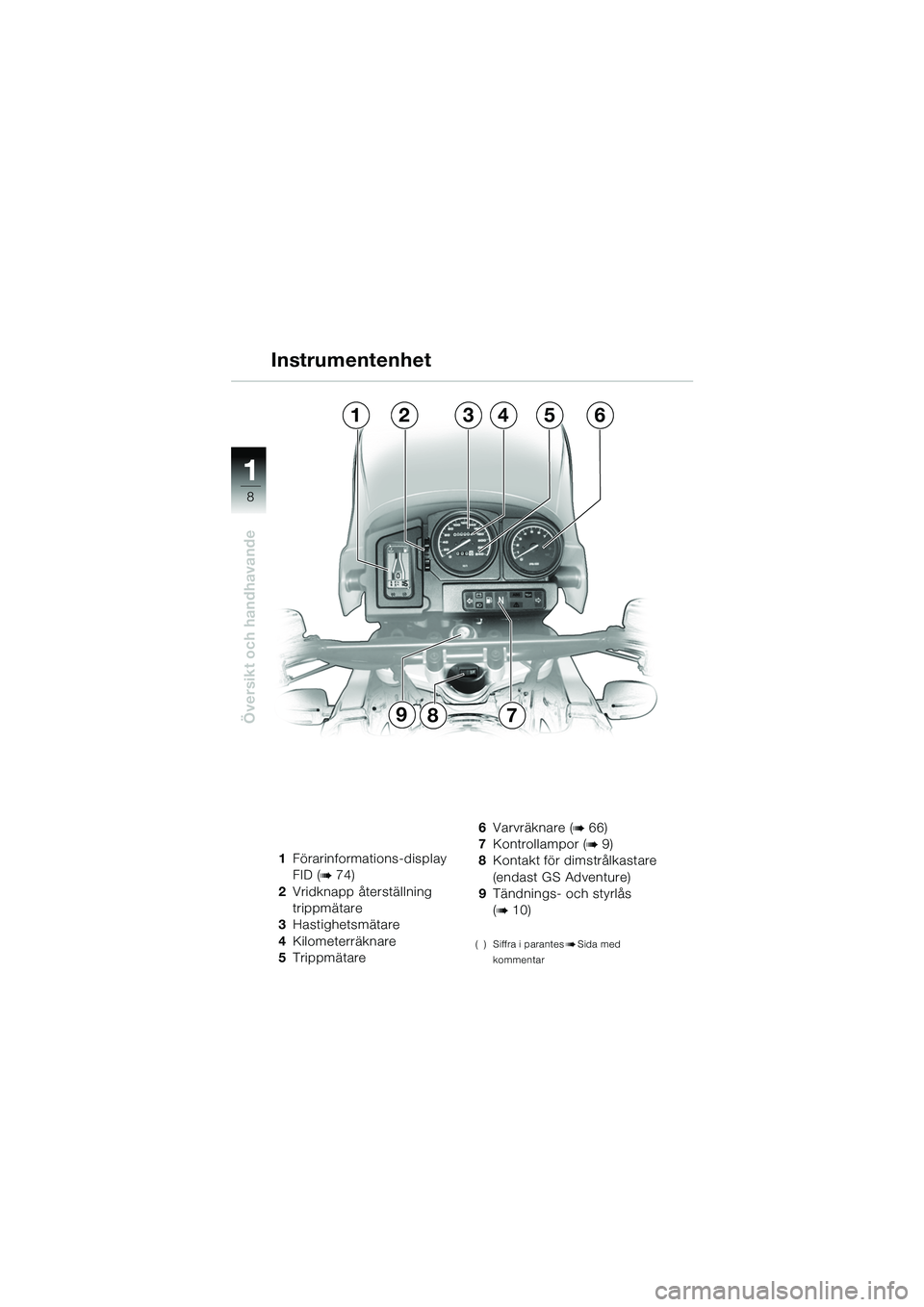

1Förarinformations-display
FID (
b74)
2 Vridknapp återställning
trippmätare
3 Hastighetsmätare
4 Kilometerräknare
5 Trippmätare 6
Varvräknare (
b66)
7 Kontrollampor (
b9)
8 Kontakt för dimstrålkastare
(endast GS Adventure)
9 Tändnings- och styrlås
(
b10)
( ) Siffra i parantesbSida med
kommentar
132456
87
Instrumentenhet9
10GEBKs6.book Seite 8 Monta
g, 23. Januar 2006 2:16 14

111
9
Översikt och handhavande

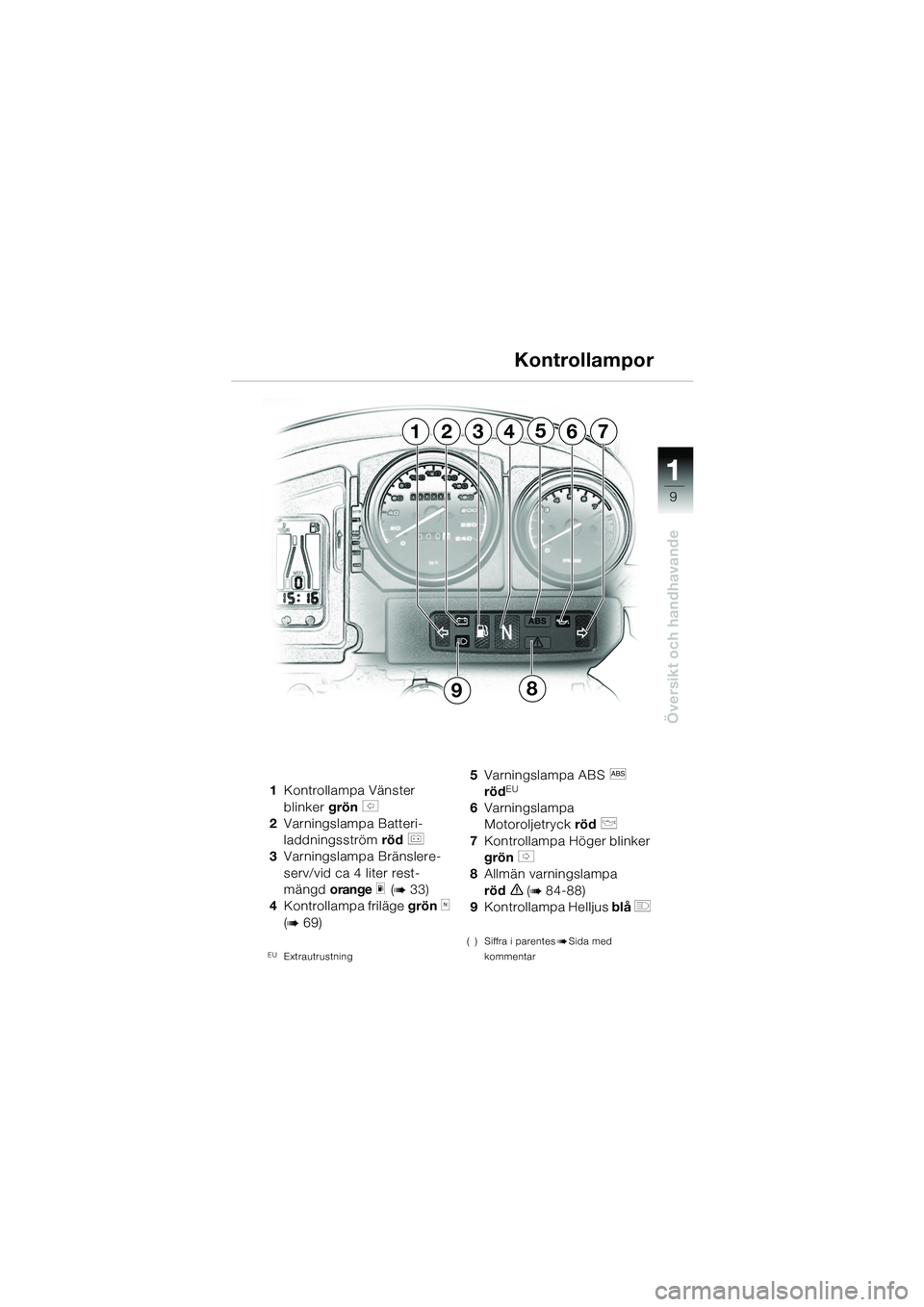

1Kontrollampa Vänster
blinker grön
s
2 Varningslampa Batteri-
laddningsström röd
r
3 Varningslampa Bränslere-
serv/vid ca 4 liter rest-
mängd orange
m (b33)
4 Kontrollampa friläge grön
k
(
b69)
EUExtrautrustning
5 Varningslampa ABS l
rödEU
6Varningslampa
Motoroljetryck röd
p
7Kontrollampa Höger blinker
grön
t
8 Allmän varningslampa
röd
e (b 84-88)
9 Kontrollampa Helljus blå
q
( ) Siffra i parentesbSida med
kommentar
Kontrollampor
124637
9
5
8
10GEBKs6.book Seite 9 Monta g, 23. Januar 2006 2:16 14

11
10
Översikt och handhavande

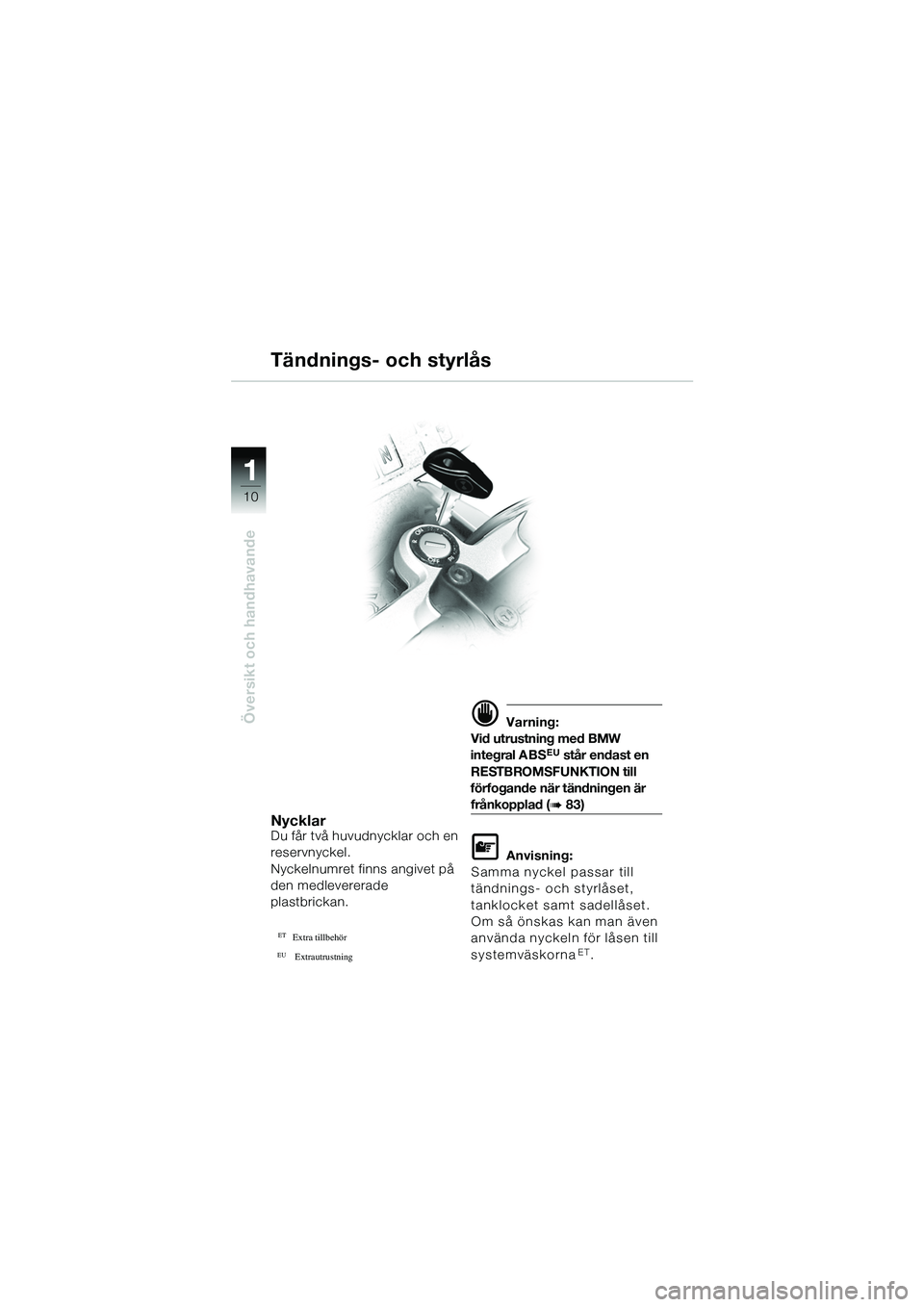

NycklarDu får två huvudnycklar och en
reservnyckel.
Nyckelnumret finns angivet på
den medlevererade
plastbrickan.
ETExtra tillbehör
EU Extrautrustning
d Varning:
Vid utrustning med BMW
integral ABS
EU står endast en
RESTBROMSFUNKTION till
förfogande när tändningen är
frånkopplad (b83)
L Anvisning:
Samma nyckel passar till
tändnings- och styrlåset,
tanklocket samt sadellåset.
Om så önskas kan man även
använda nyckeln för låsen till
systemväskorna
ET.
Tändnings- och styrlås
10GEBKs6.book Seite 10 Montag, 23. Januar 2006 2:16 14

111
11

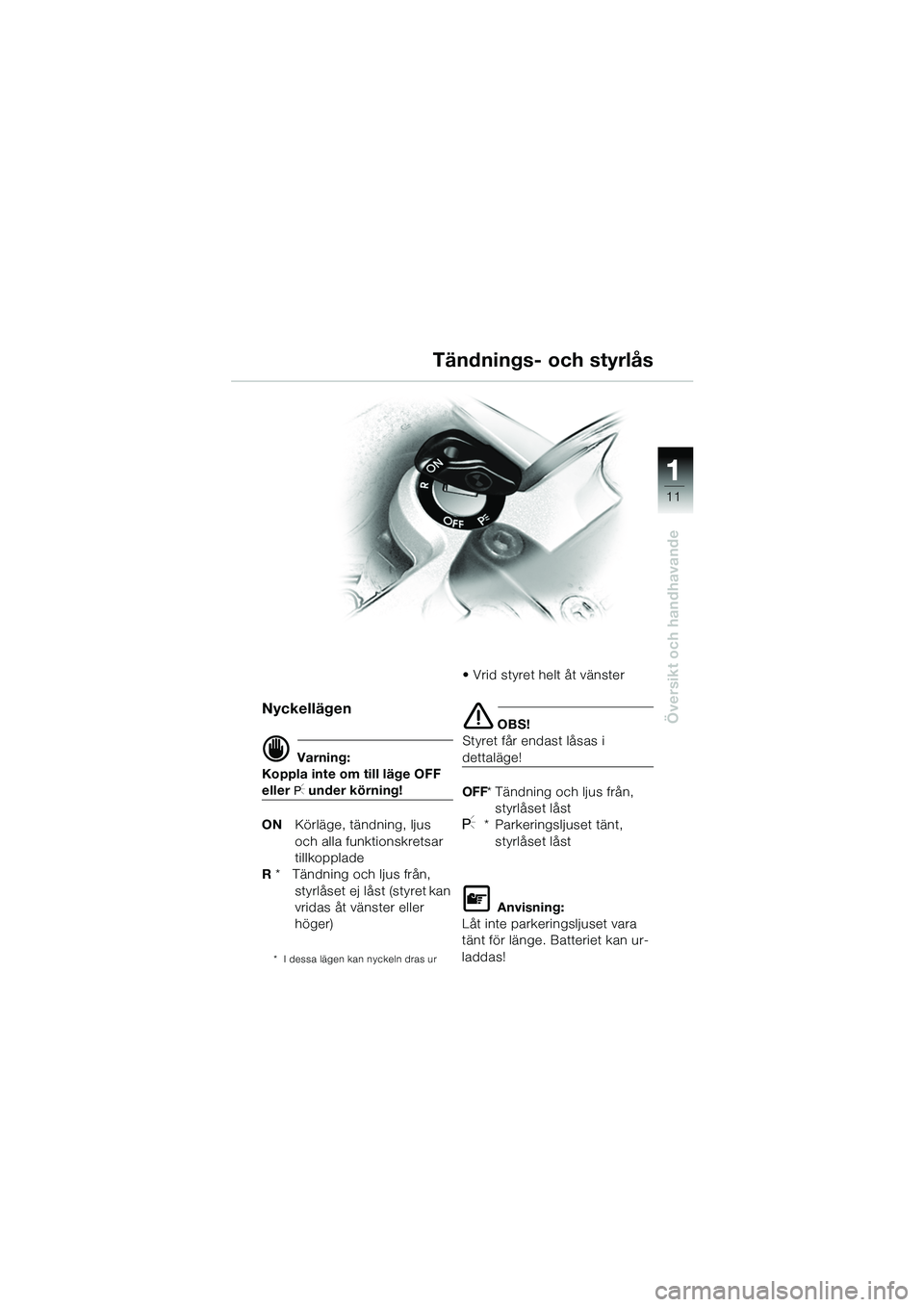

Översikt och handhavandeNyckellägen
d Varning:
Koppla inte om till läge OFF
eller I under körning!
ON Körläge, tändning, ljus
och alla funktionskretsar
tillkopplade
R * Tändning och ljus från,
styrlåset ej låst (styret kan
vridas åt vänster eller
höger)
* I dessa lägen kan nyckeln dras ur
• Vrid styret helt åt vänster
e OBS!
Styret får endast låsas i
dettaläge!
OFF * Tändning och ljus från,
styrlåset låst
I* Parkeringsljuset tänt, styrlåset låst
L Anvisning:
Låt inte parkeringsljuset vara
tänt för länge. Batteriet kan ur-
laddas!
Tändnings- och styrlås
10GEBKs6.book Seite 11 Montag, 23. Januar 2006 2:16 14

11
12

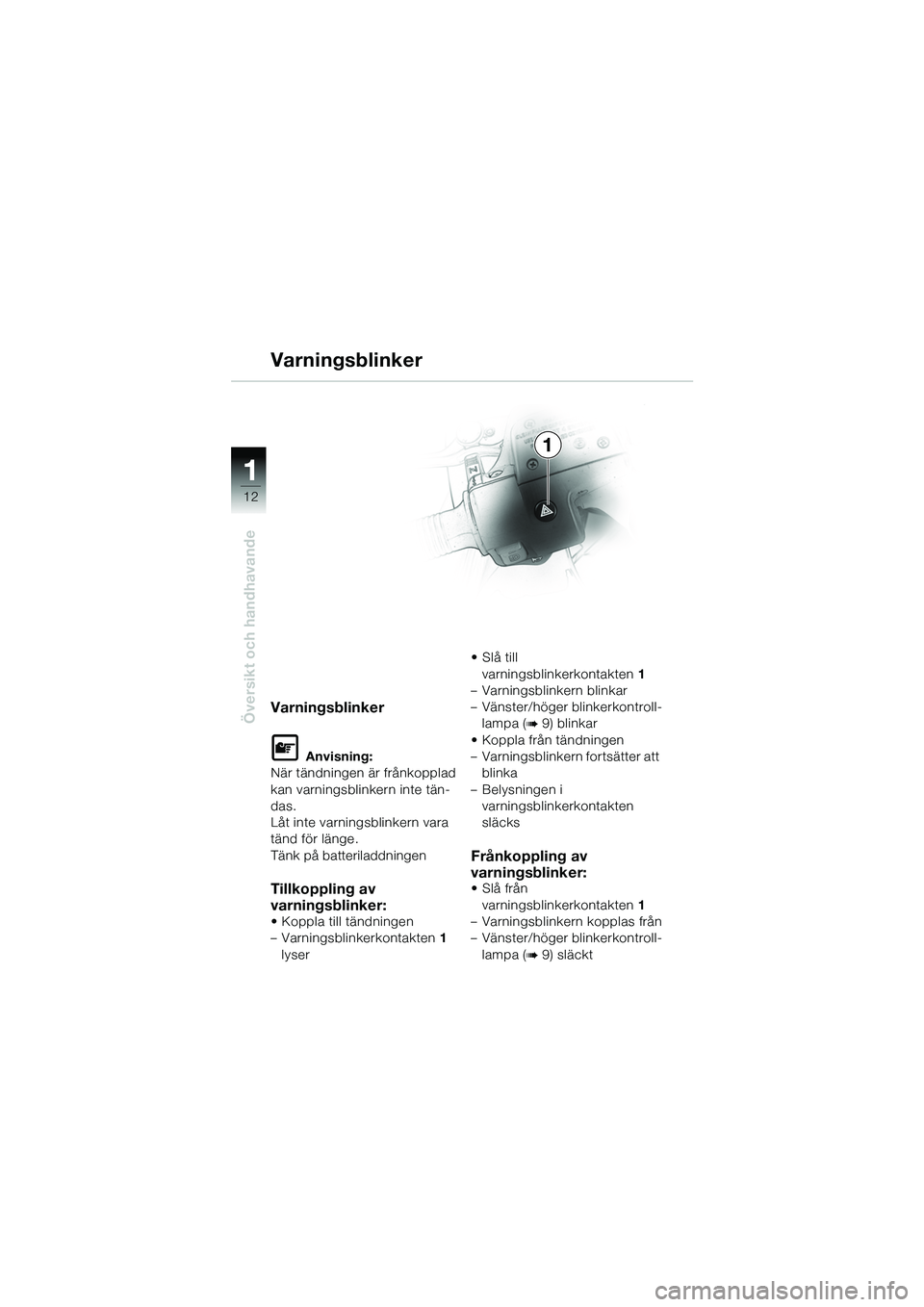

Översikt och handhavandeVarningsblinker
L Anvisning:
När tändningen är frånkopplad
kan varningsblinkern inte tän-
das.
Låt inte varningsblinkern vara
tänd för länge.
Tänk på batteriladdningen
Tillkoppling av
varningsblinker:
• Koppla till tändningen
– Varningsblinkerkontakten 1
lyser • Slå till
varningsblinkerkontakten 1
– Varningsblinkern blinkar
– Vänster/höger blinkerkontroll- lampa (
b9) blinkar
• Koppla från tändningen
– Varningsblinkern fortsätter att blinka
–Belysningen i varningsblinkerkontakten
släcks
Frånkoppling av
varningsblinker:
•Slå från varningsblinkerkontakten 1
– Varningsblinkern kopplas från
– Vänster/höger blinkerkontroll-
lampa (
b9) släckt
Varningsblinker
1
10GEBKs6.book Seite 12 Montag, 23. Januar 2006 2:16 14

111
13

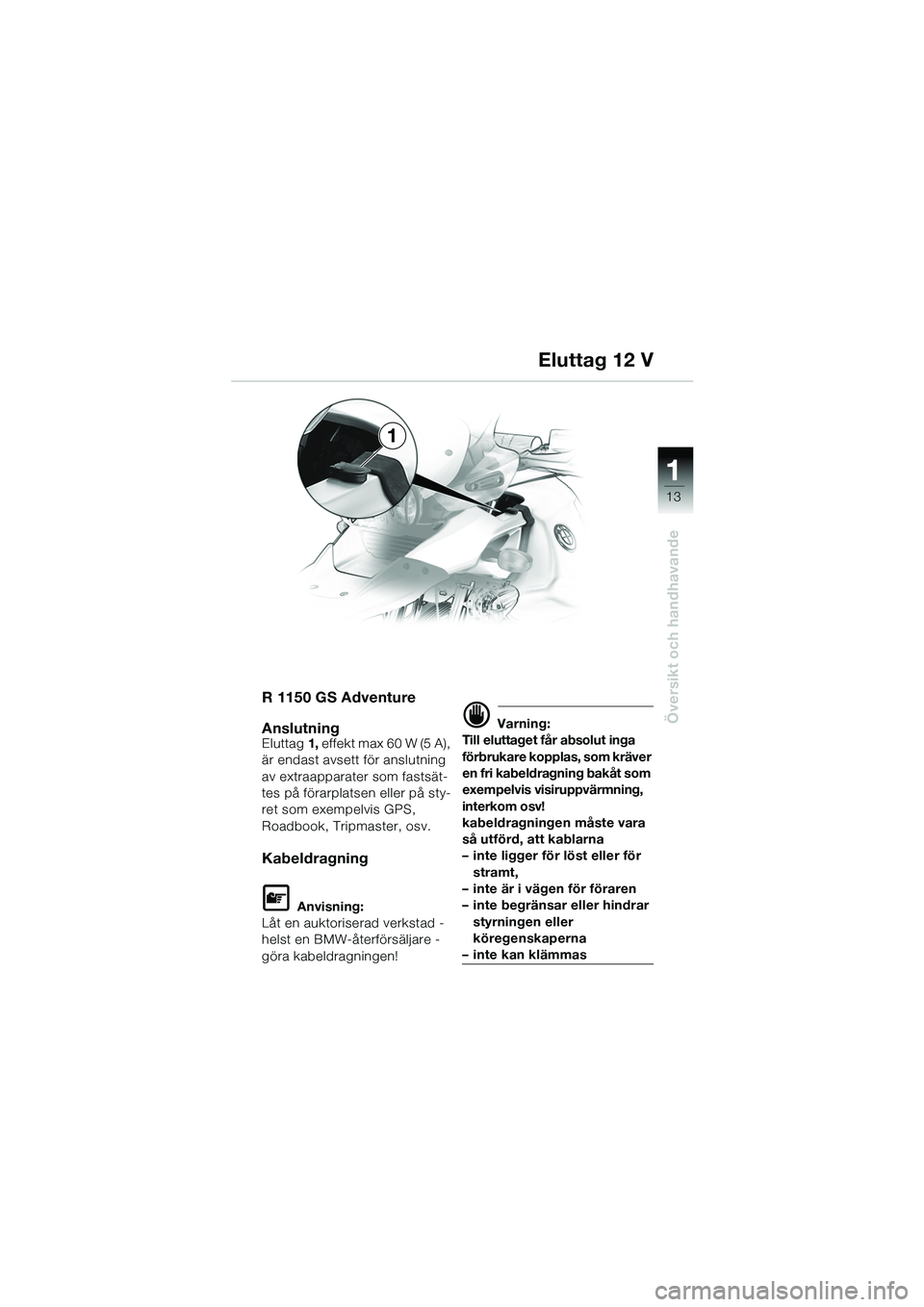

Översikt och handhavande
1
R 1150 GS Adventure
Anslutning
Eluttag1, effekt max 60 W (5 A),
är endast avsett för anslutning
av extraapparater som fastsät-
tes på förarplatsen eller på sty-
ret som exempelvis GPS,
Roadbook, Tripmaster, osv.
Kabeldragning
L Anvisning:
Låt en auktoriserad verkstad -
helst en BMW-återförsäljare -
göra kabeldragningen!
d Varning:
Till eluttaget får absolut inga
förbrukare kopplas, som kräver
en fri kabeldragning bakåt som
exempelvis visiruppvärmning,
interkom osv!
kabeldragninge n måste vara
så utförd, att kablarna
– inte ligger för löst eller för stramt,
– inte är i vägen för föraren
– inte begränsar eller hindrar styrningen eller
köregenskaperna
– inte kan klämmas
Eluttag 12 V
10GEBKs6.book Seite 13 Montag, 23. Januar 2006 2:16 14

11
14
Översikt och handhavande
1
23
4
5
d Varning:
För att undvika luft i kopplin-
gens hydrauliksystem:
• Vrid inte på styrarmaturen!
• Förvrid inte styret i kläm-
bockarna!

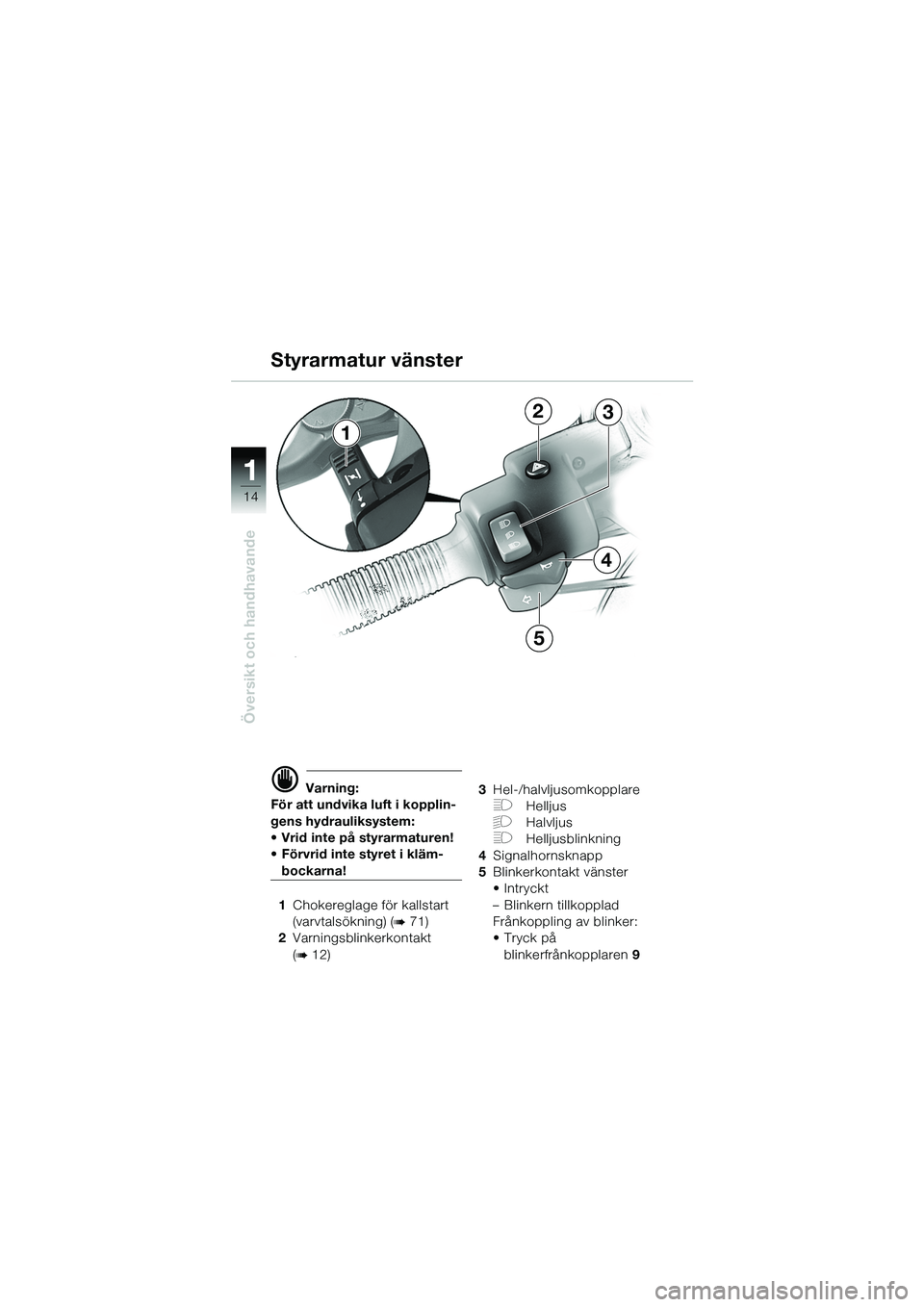

1 Chokereglage för kallstart
(varvtalsökning) (
b71)
2 Varningsblinkerkontakt
(
b12) 3
Hel-/halvljusomkopplare
FHelljus
GHalvljus
FHelljusblinkning
4 Signalhornsknapp
5 Blinkerkontakt vänster
• Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
•Tryck på
blinkerfrånkopplaren 9
Styrarmatur vänster
