2002 BMW MOTORRAD R 1150 GS Instruktionsbok (in Swedish)

33
87
Start – körning – parkering

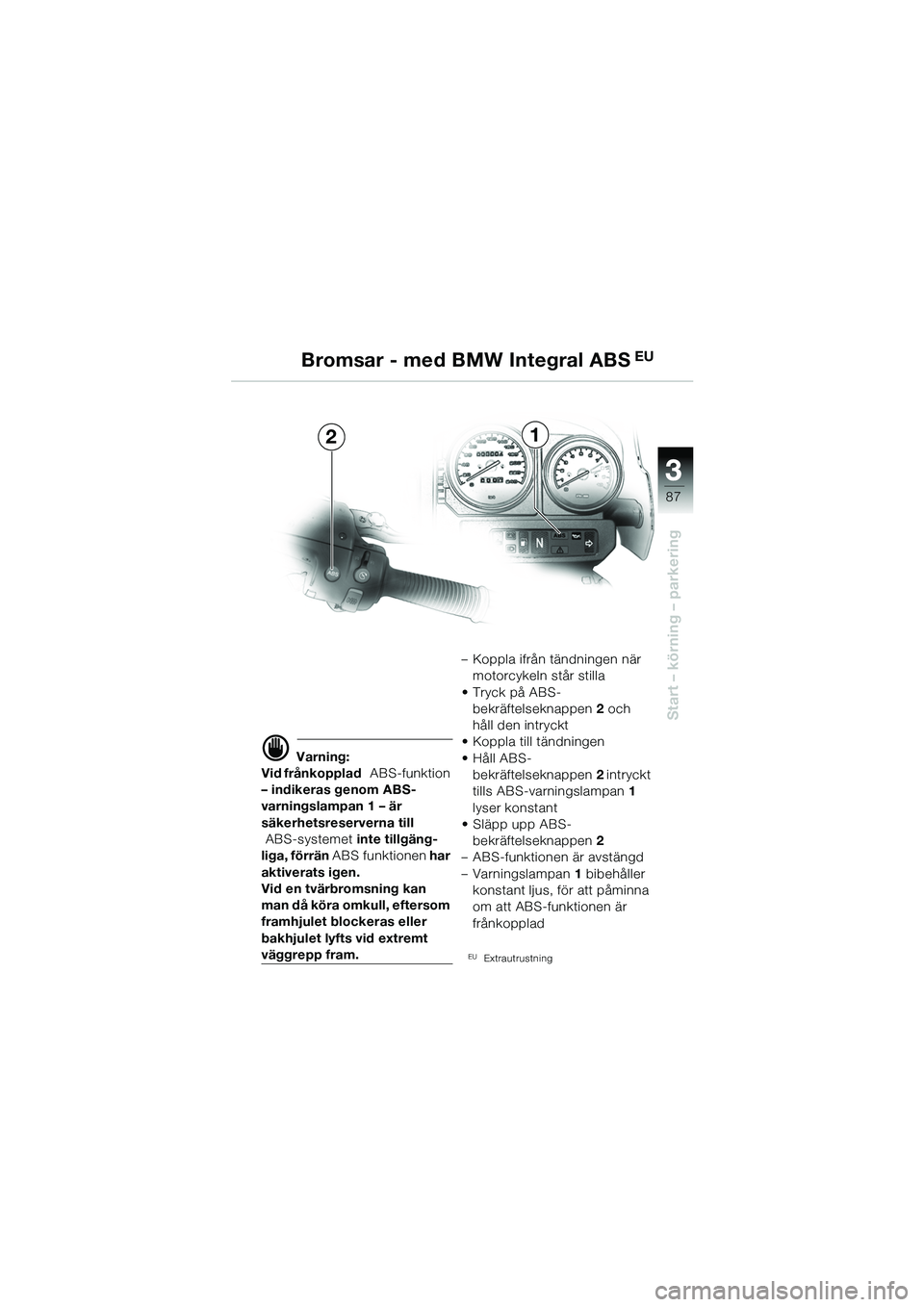

Bromsar - med BMW Integral ABS EU
21
d Varning:
Vid frånkopplad ABS-funktion
– indikeras genom ABS-
varningslampan 1 – är
säkerhetsreserverna till
ABS-systemet inte tillgäng-
liga, förrän ABS funktionen har
aktiverats igen.
Vid en tvärbromsning kan
man då köra omkull, eftersom
framhjulet blockeras eller
bakhjulet lyfts vid extremt
väggrepp fram. – Koppla ifrån tändningen när
motorcykeln står stilla
•Tryck på ABS- bekräftelseknappen 2 och
håll den intryckt
• Koppla till tändningen
• Håll ABS-
bekräftelseknappen 2 intryckt
tills ABS-varningslampan 1
lyser konstant
• Släpp upp ABS- bekräftelseknappen 2
– ABS-funktionen är avstängd
– Varningslampan 1 bibehåller
konstant ljus, för att påminna
om att ABS-funktionen är
frånkoppladEUExtrautrustning
10GEBKs6.book Seite 87 Montag, 23. Januar 2006 2:16 14

33
88
Start – körning – parkering

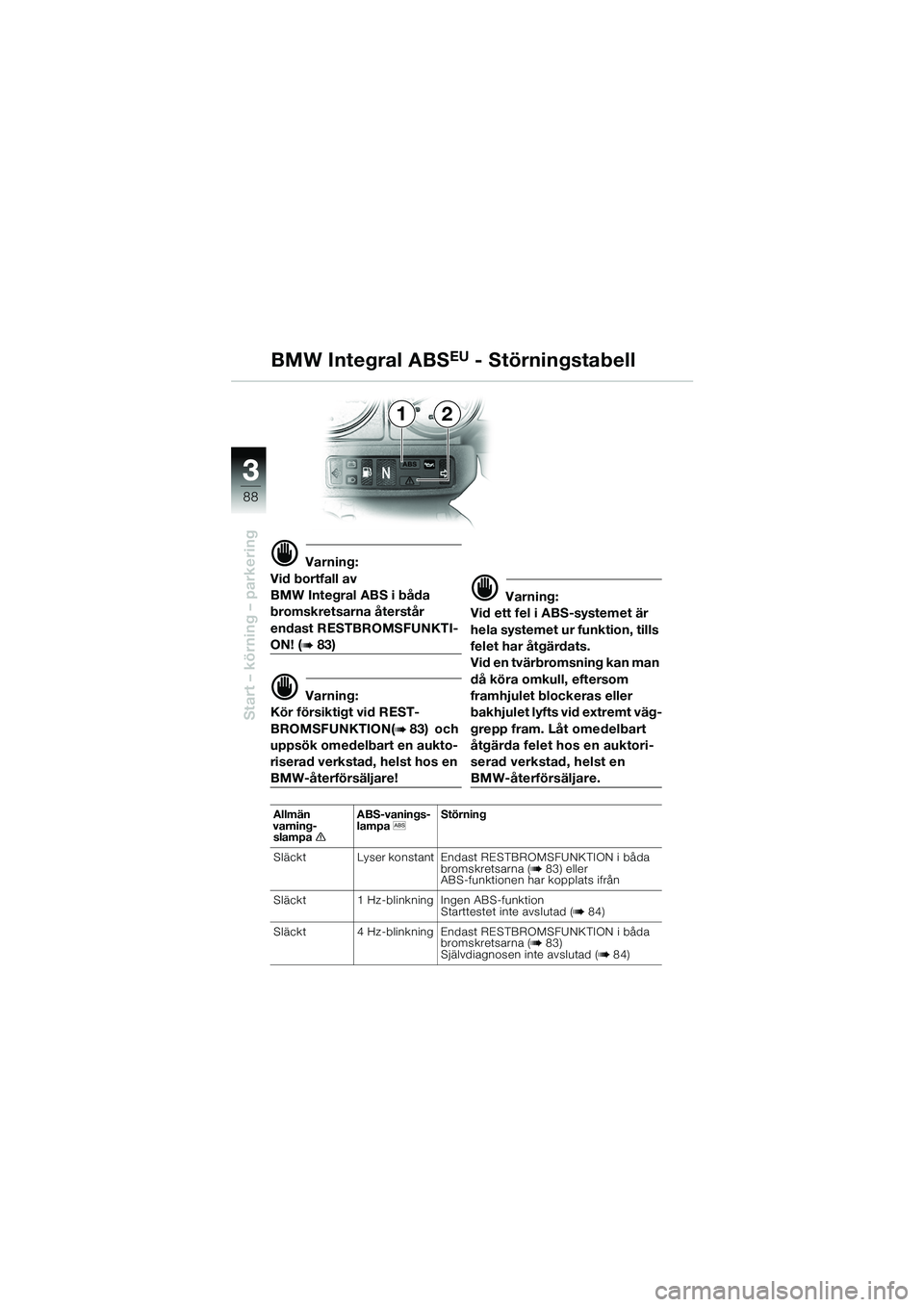

BMW Integral ABSEU - Störningstabell
21
d Varning:
Vid bortfall av
BMW Integral ABS i båda
bromskretsarna återstår
endast RESTBROMSFUNKTI-
ON! (b 83)
d Varning:
Kör försiktigt vid REST-
BROMSFUNKTION(
b 83) och
uppsök omedelbart en aukto-
riserad verkstad, helst hos en
BMW-återförsäljare!
d Varning:
Vid ett fel i ABS-systemet är
hela systemet ur funktion, tills
felet har åtgärdats.
Vid en tvärbromsning kan man
då köra omkull, eftersom
framhjulet blockeras eller
bakhjulet lyfts vid extremt väg-
grepp fram. Låt omedelbart
åtgärda felet hos en auktori-
serad verkstad, helst en
BMW-återförsäljare.
Allmän
varning- slampa eABS-vanings-
lampa
l Störning
Släckt Lyser konstant Endast RESTBROMSFUNKTION i båda bromskretsarna (
b 83) eller
ABS-funktionen har kopplats ifrån
Släckt 1 Hz-blinkning Ingen ABS-funktion Starttestet inte avslutad (
b 84)
Släckt 4 Hz-blinkning Endast RESTBROMSFUNKTION i båda bromskretsarna (
b 83)
Självdiagnosen inte avslutad (b 84)
10GEBKs6.book Seite 88 Montag, 23. Januar 2006 2:16 14

33
89

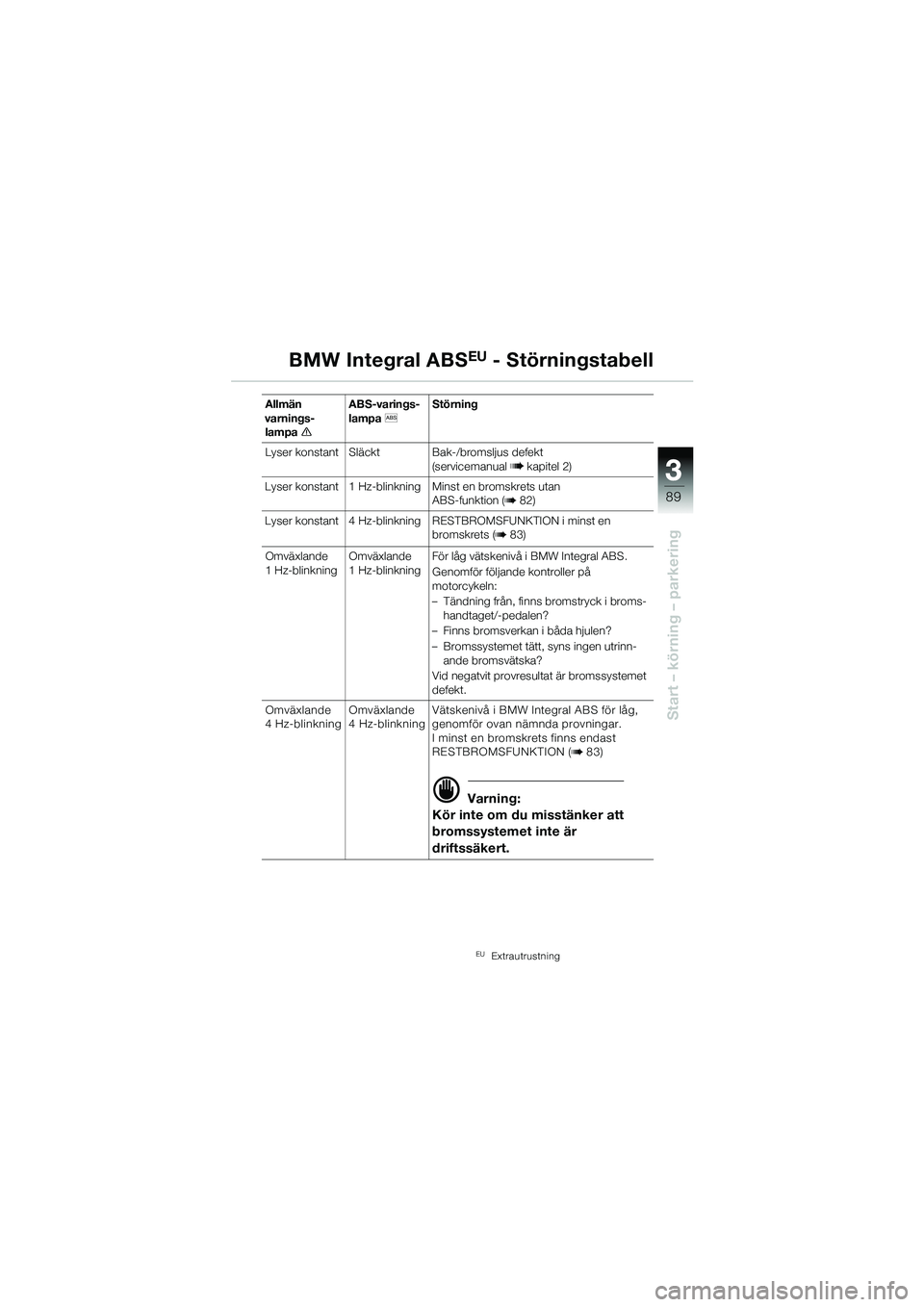

Start – körning – parkering
Allmän
varnings- lampa e ABS-varings-
lampa
l Störning
Lyser konstant Släckt Bak-/bromsljus defekt (servicemanual b kapitel 2)
Lyser konstant 1 Hz-blinkning M inst en bromskrets utan
ABS-funktion (
b 82)
Lyser konstant 4 Hz-blinkning RESTBROMSFUNKTION i minst en bromskrets (
b 83)
Omväxlande
1 Hz-blinkning Omväxlande
1 Hz-blinkningFör låg vätskenivå i BMW Integral ABS.
Genomför följande kontroller på
motorcykeln:
– Tändning från, finns bromstryck i broms-
handtaget/-pedalen?
– Finns bromsverkan i båda hjulen?
– Bromssystemet tätt, syns ingen utrinn- ande bromsvätska?
Vid negatvit provresultat är bromssystemet
defekt.
Omväxlande
4Hz-blinkning Omväxlande
4Hz-blinkningVätskenivå i BMW Integral ABS för låg,
genomför ovan nämnda provningar.
I minst en bromskrets finns endast
RESTBROMSFUNKTION (
b 83)
d Varning:
Kör inte om du misstänker att
bromssystemet inte är
driftssäkert.
BMW Integral ABSEU - Störningstabell
EUExtrautrustning
10GEBKs6.book Seite 89 Montag, 23. Januar 2006 2:16 14

4
90

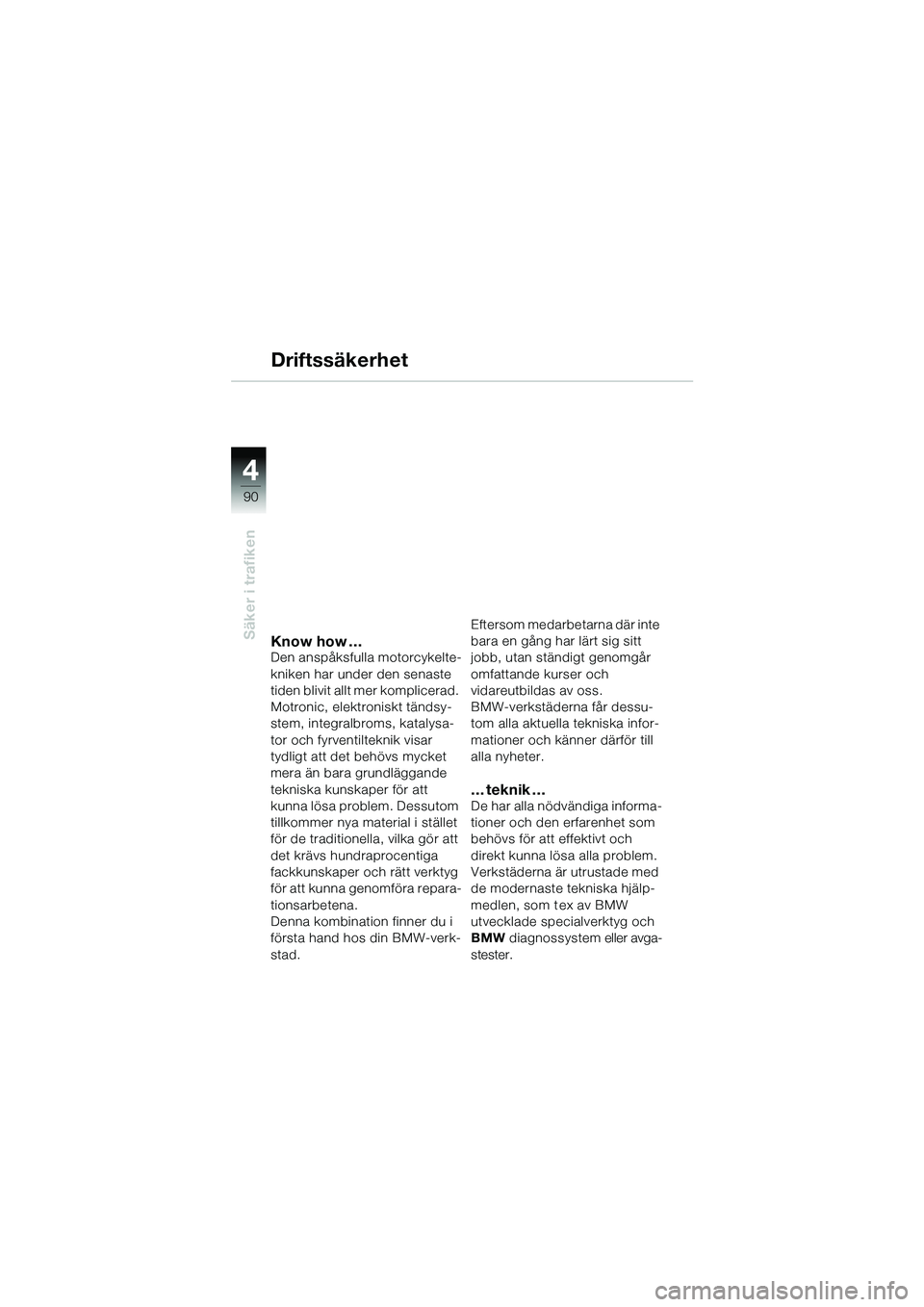

Säker i trafikenKnow how …Den anspåksfulla motorcykelte-
kniken har under den senaste
tiden blivit allt mer komplicerad.
Motronic, elektroniskt tändsy-
stem, integralbroms, katalysa-
tor och fyrventilteknik visar
tydligt att det behövs mycket
mera än bara grundläggande
tekniska kunskaper för att
kunna lösa problem. Dessutom
tillkommer nya material i stället
för de traditionella, vilka gör att
det krävs hundraprocentiga
fackkunskaper och rätt verktyg
för att kunna genomföra repara-
tionsarbetena.
Denna kombination finner du i
första hand hos din BMW-verk-
stad.Eftersom medarbetarna där inte
bara en gång har lärt sig sitt
jobb, utan ständigt genomgår
omfattande kurser och
vidareutbildas av oss.
BMW-verkstäderna får dessu-
tom alla aktuella tekniska infor-
mationer och känne
r därför till
alla nyheter.
… teknik …De har alla nödvändiga informa-
tioner och den erfarenhet som
behövs för att effektivt och
direkt kunna lösa alla problem.
Verkstäderna är utrustade med
de modernaste tekniska hjälp-
medlen, som t ex av BMW
utvecklade specialverktyg och
BMW diagnossystem eller avga-
stester.
Driftssäkerhet
10GEBKs6.book Seite 90 Montag, 23. Januar 2006 2:16 14

4
91

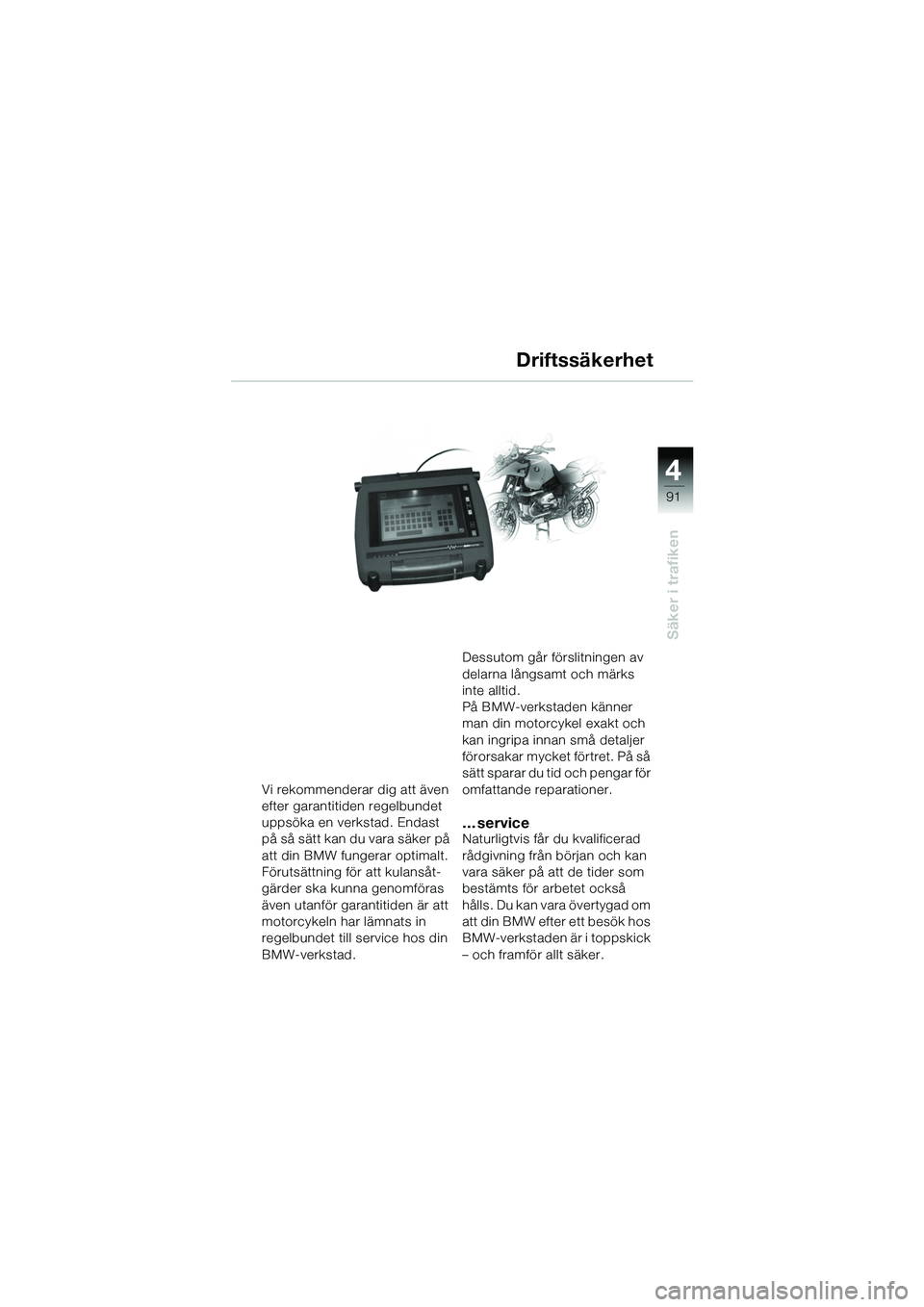

Säker i trafiken
Vi rekommenderar dig att även
efter garantitiden regelbundet
uppsöka en verkstad. Endast
på så sätt kan du vara säker på
att din BMW fungerar optimalt.
Förutsättning för att kulansåt-
gärder ska kunna genomföras
även utanför garantitiden är att
motorcykeln har lämnats in
regelbundet till service hos din
BMW-verkstad. Dessutom går förslitningen av
delarna långsamt och märks
inte alltid.
På BMW-verkstaden känner
man din motorcykel exakt och
kan ingripa innan små detaljer
förorsakar mycket förtret. På så
sätt sparar du tid och pengar för
omfattande reparationer.
… serviceNaturligtvis får du kvalificerad
rådgivning från början och kan
vara säker på a
tt de tider som
bestämts för arbetet också
hålls. Du kan vara övertygad om
att din BMW efter ett besök hos
BMW-verkstaden är i toppskick
– och framför allt säker.
Driftssäkerhet
10GEBKs6.book Seite 91 Montag, 23. Januar 2006 2:16 14

4
92
Säker i trafiken

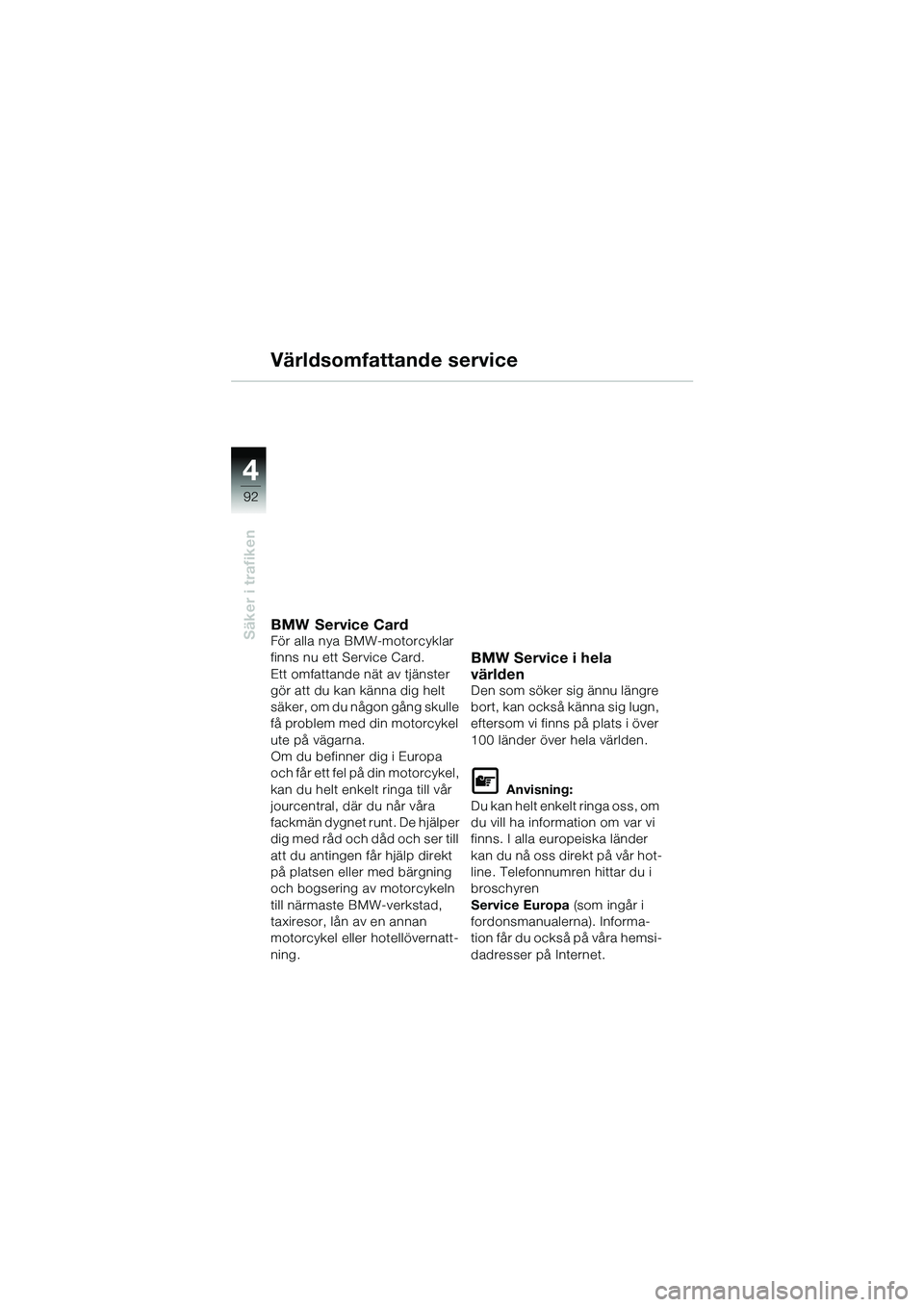

Världsomfattande service
BMW Service CardFör alla nya BMW-motorcyklar
finns nu ett Service Card.
Ett omfattande nät av tjänster
gör att du kan känna dig helt
säker, om du någon gång skulle
få problem med din motorcykel
ute på vägarna.
Om du befinner dig i Europa
och får ett fel på din motorcykel,
kan du helt enkelt ringa till vår
jourcentral, där du når våra
fackmän dygnet runt. De hjälper
dig med råd och dåd och ser till
att du antingen får hjälp direkt
på platsen eller med bärgning
och bogsering av motorcykeln
till närmaste BMW-verkstad,
taxiresor, lån av en annan
motorcykel eller hotellövernatt-
ning.
BMW Service i hela
världen
Den som söker sig ännu längre
bort, kan också känna sig lugn,
eftersom vi finns på plats i över
100 länder över hela världen.
L Anvisning:
Du kan helt enkelt ringa oss, om
du vill ha information om var vi
finns. I alla europeiska länder
kan du nå oss direkt på vår hot-
line. Telefonnumren hittar du i
broschyren
Service Europa (som ingår i
fordonsmanualerna). Informa-
tion får du också på våra hemsi-
dadresser på Internet.
10GEBKs6.book Seite 92 Montag, 23. Januar 2006 2:16 14

4
93
Säker i trafiken

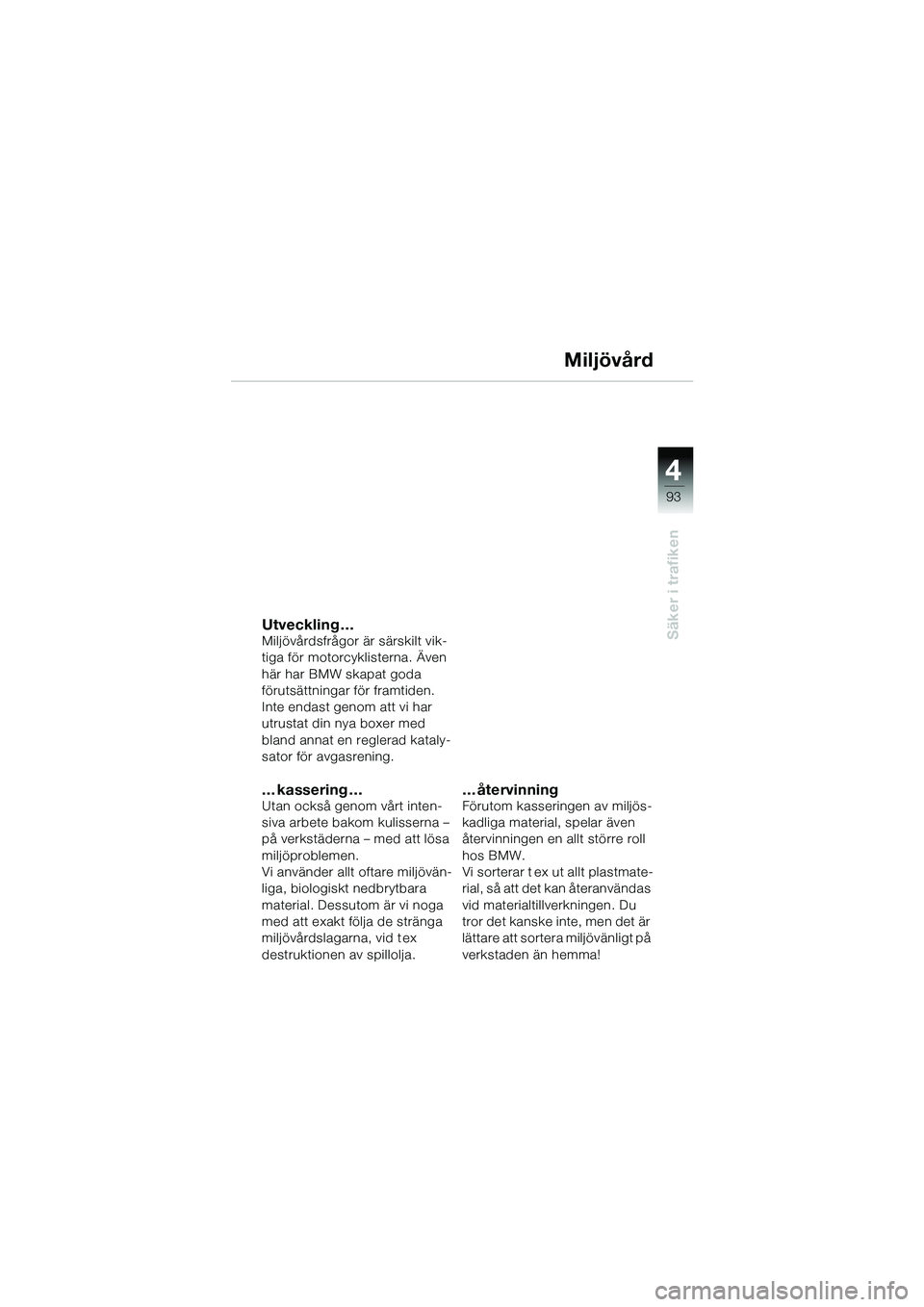

Miljövård
Utveckling …Miljövårdsfrågor är särskilt vik-
tiga för motorcyklisterna. Även
här har BMW skapat goda
förutsättningar för framtiden.
Inte endast genom att vi har
utrustat din nya boxer med
bland annat en reglerad kataly-
sator för avgasrening.
… kassering …Utan också genom vårt inten-
siva arbete bakom kulisserna –
på verkstäderna – med att lösa
miljöproblemen.
Vi använder allt oftare miljövän-
liga, biologiskt nedbrytbara
material. Dessutom är vi noga
med att exakt följa de stränga
miljövårdslagarna, vid t ex
destruktionen av spillolja.… återvinningFörutom kasseringen av miljös-
kadliga material, spelar även
återvinningen en allt större roll
hos BMW.
Vi sorterar t ex ut allt plastmate-
rial, så att det kan återanvändas
vid materialtillverkningen. Du
tror det kanske inte, men det är
lättare att sortera miljövänligt på
verkstaden än hemma!
10GEBKs6.book Seite 93 Montag, 23. Januar 2006 2:16 14

4
94
Säker i trafiken

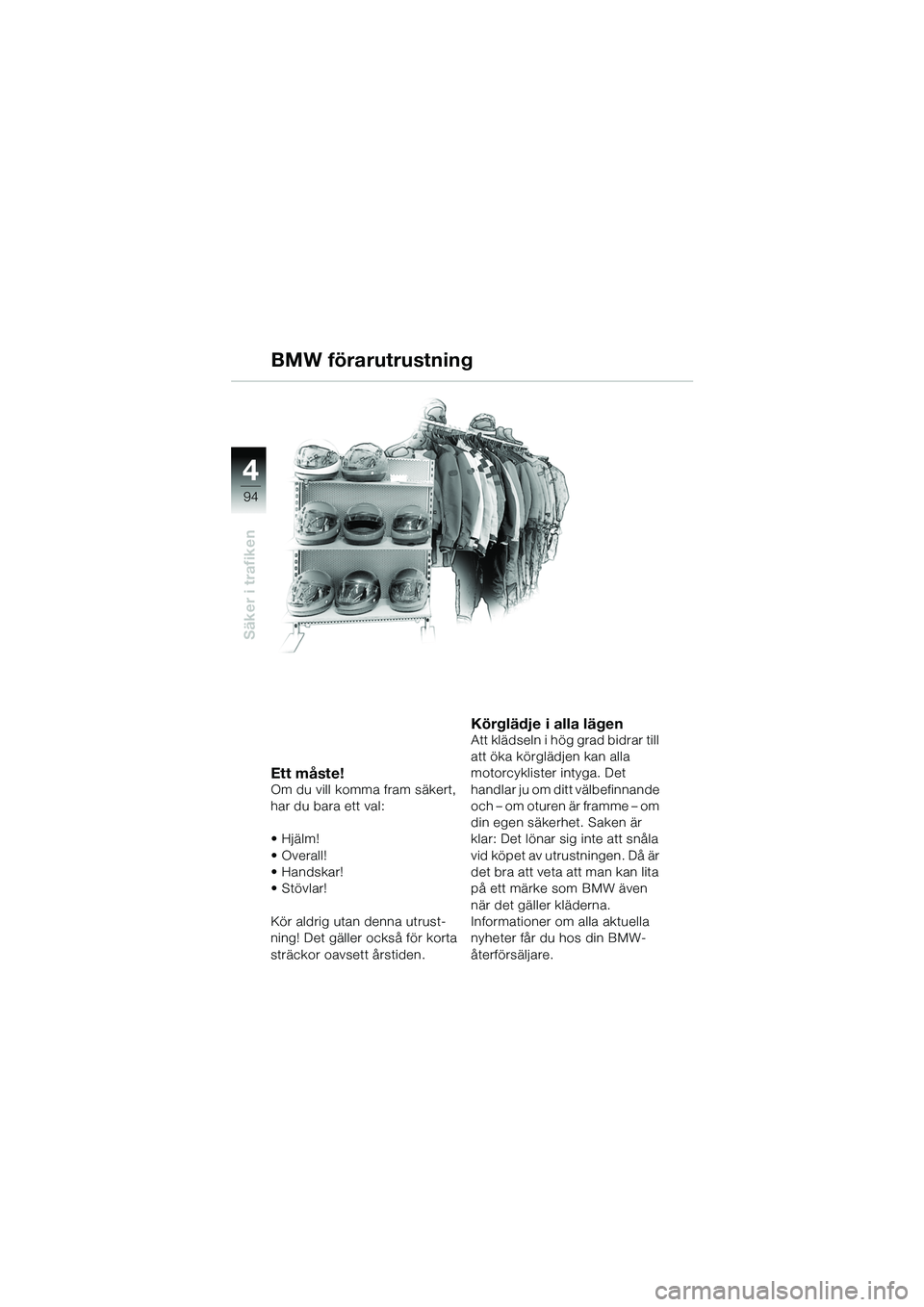

Ett måste!Om du vill komma fram säkert,
har du bara ett val:
• Hjälm!
•Overall!
•Handskar!
•Stövlar!
Kör aldrig utan denna utrust-
ning! Det gäller också för korta
sträckor oavsett årstiden.
Körglädje i alla lägenAtt klädseln i hög grad bidrar till
att öka körglädjen kan alla
motorcyklister intyga. Det
handlar ju om ditt välbefinnande
och – om oturen är framme – om
din egen säkerhet. Saken är
klar: Det lönar sig inte att snåla
vid köpet av utrustningen. Då är
det bra att veta att man kan lita
på ett märke som BMW även
när det gäller kläderna.
Informationer om alla aktuella
nyheter får du hos din BMW-
återförsäljare.
BMW förarutrustning
10GEBKs6.book Seite 94 Montag, 23. Januar 2006 2:16 14
