2002 BMW MOTORRAD R 1150 GS Instruktionsbok (in Swedish)

111
15

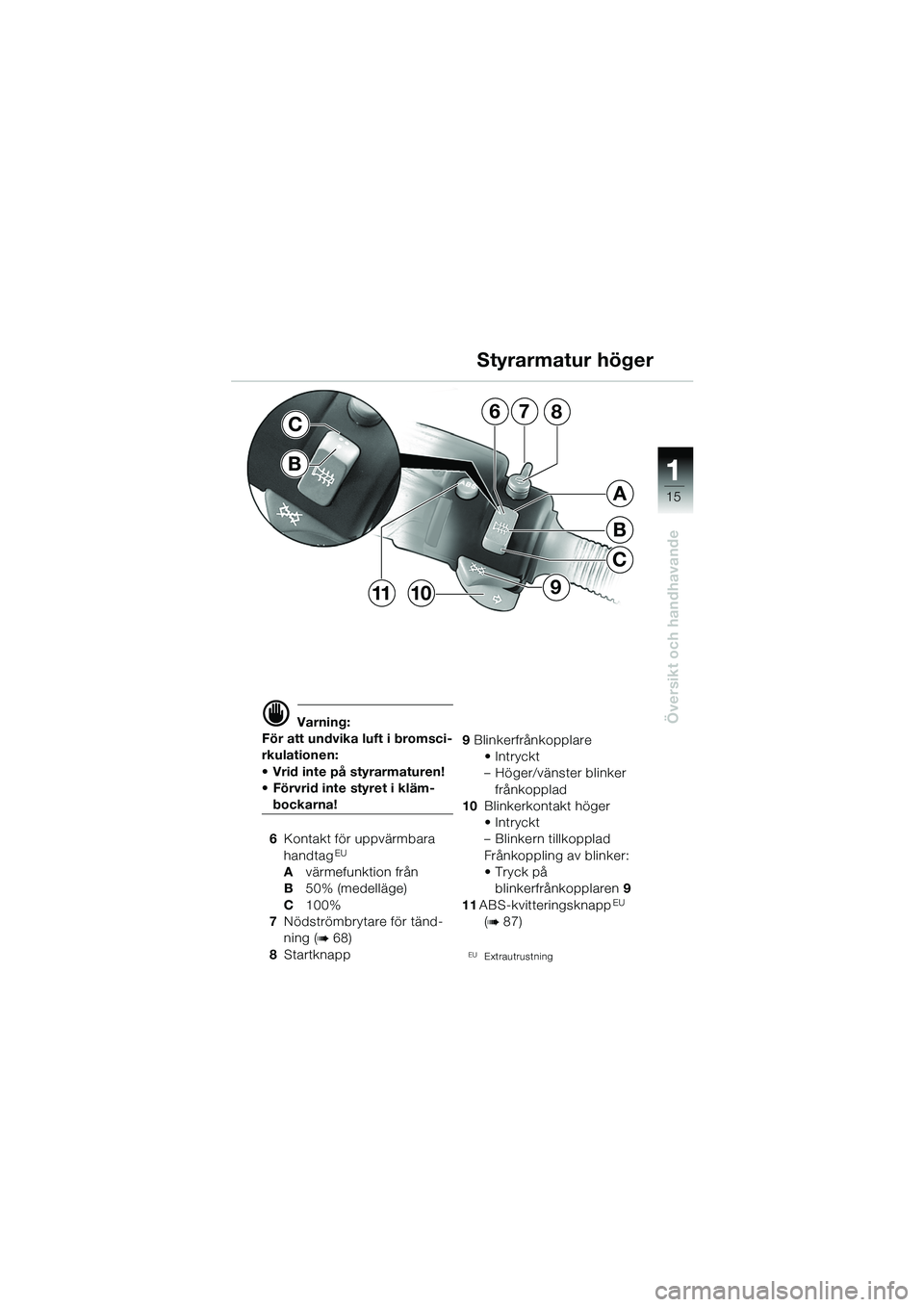

Översikt och handhavanded Varning:
För att undvika luft i bromsci-
rkulationen:
• Vrid inte på styrarmaturen!
• Förvrid inte styret i kläm-
bockarna!
6 Kontakt för uppvärmbara
handtag
EU
A värmefunktion från
B 50% (medelläge)
C 100%
7 Nödströmbrytare för tänd-
ning (
b68)
8 Startknapp 9
Blinkerfrånkopplare
• Intryckt
– Höger/vänster blinker frånkopplad
10 Blinkerkontakt höger
• Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
•Tryck på
blinkerfrånkopplaren 9
11 ABS-kvitteringsknapp
EU
(
b87)
EUExtrautrustning
Styrarmatur höger
7
B
C
A
68
910
C
11
B
10GEBKs6.book Seite 15 Montag, 23. Januar 2006 2:16 14

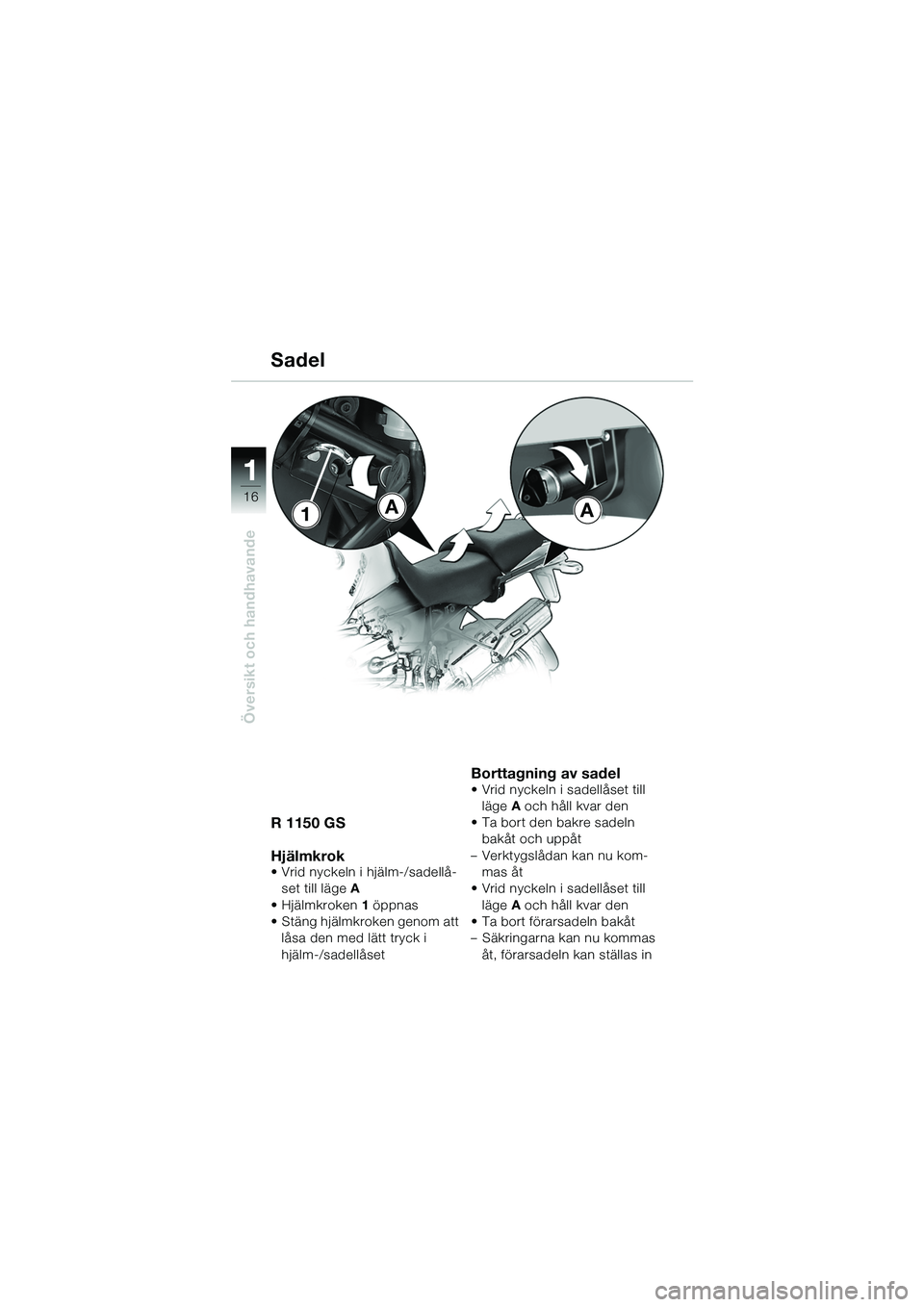

11
16
Översikt och handhavande
Sadel
R 1150 GS
Hjälmkrok
• Vrid nyckeln i hjälm-/sadellå-set till läge A
• Hjälmkroken 1 öppnas
• Stäng hjälmkroken genom att låsa den med lätt tryck i
hjälm-/sadellåset
Borttagning av sadel• Vrid nyckeln i sadellåset till läge A och håll kvar den
• Ta bort den bakre sadeln bakåt och uppåt
– Verktygslådan kan nu kom- mas åt
• Vrid nyckeln i sadellåset till läge A och håll kvar den
• Ta bort förarsadeln bakåt
– Säkringarna kan nu kommas
åt, förarsadeln kan ställas in
A1A
10GEBKs6.book Seite 16 Montag, 23. Januar 2006 2:16 14

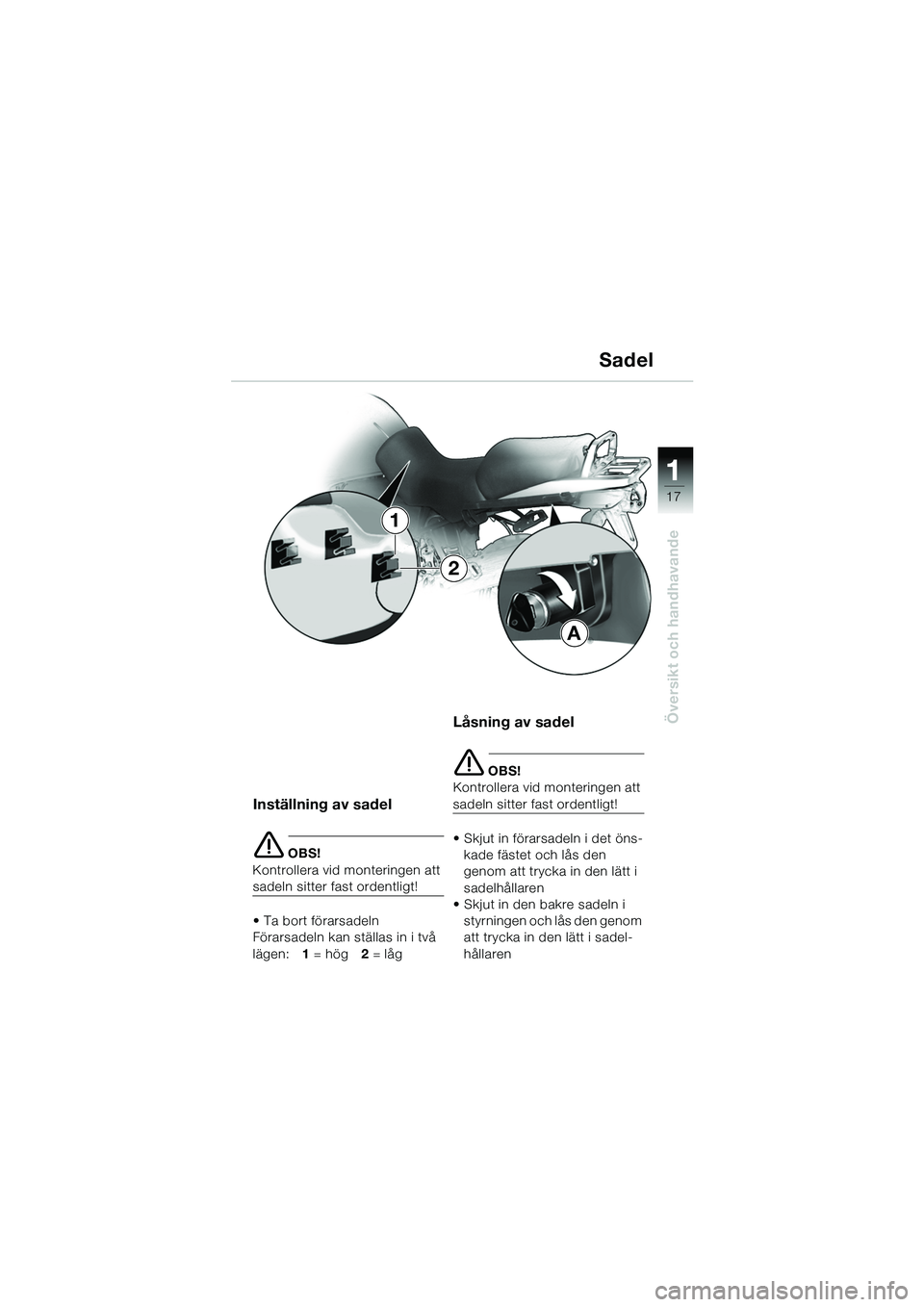

111
17
Översikt och handhavande
Inställning av sadel
e OBS!
Kontrollera vid monteringen att
sadeln sitter fast ordentligt!
• Ta bort förarsadeln
Förarsadeln kan ställas in i två
lägen: 1 = hög 2 = låg
Låsning av sadel
e OBS!
Kontrollera vid monteringen att
sadeln sitter fast ordentligt!
• Skjut in förarsadeln i det öns- kade fästet och lås den
genom att trycka in den lätt i
sadelhållaren
• Skjut in den bakre sadeln i styrningen och lås den genom
att trycka in den lätt i sadel-
hållaren
Sadel
A
1
2
10GEBKs6.book Seite 17 Montag, 23. Januar 2006 2:16 14

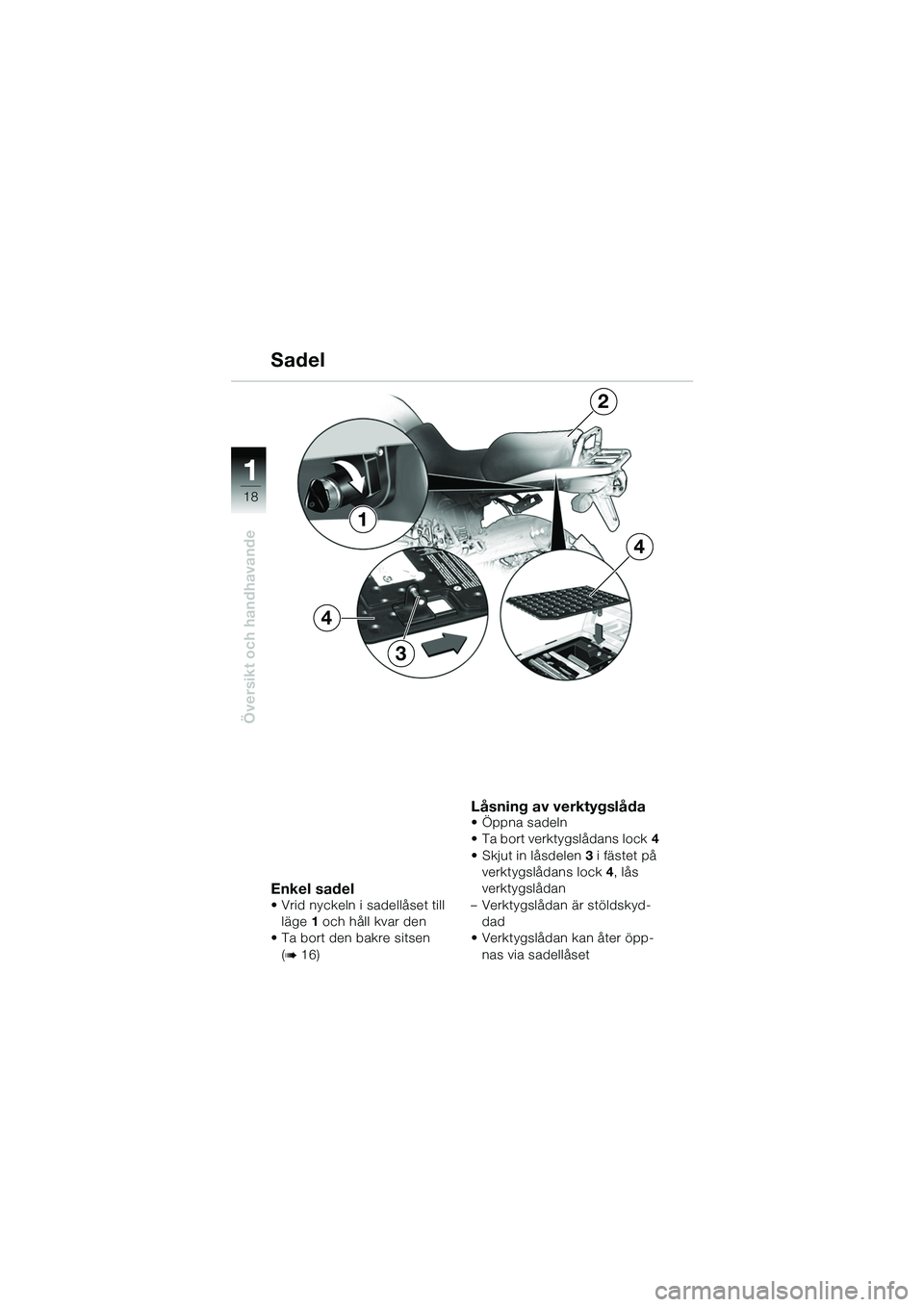

11
18
Översikt och handhavande
Enkel sadel• Vrid nyckeln i sadellåset till läge 1 och håll kvar den
• Ta bort den bakre sitsen
(
b16)
Låsning av verktygslåda• Öppna sadeln
• Ta bort verktygslådans lock 4
•Skjut in låsdelen 3 i fästet på
verktygslådans lock 4, lås
verktygslådan
– Verktygslådan är stöldskyd- dad
• Verktygslådan kan åter öpp-
nas via sadellåset
1
Sadel
4
4
2
3
10GEBKs6.book Seite 18 Montag, 23. Januar 2006 2:16 14

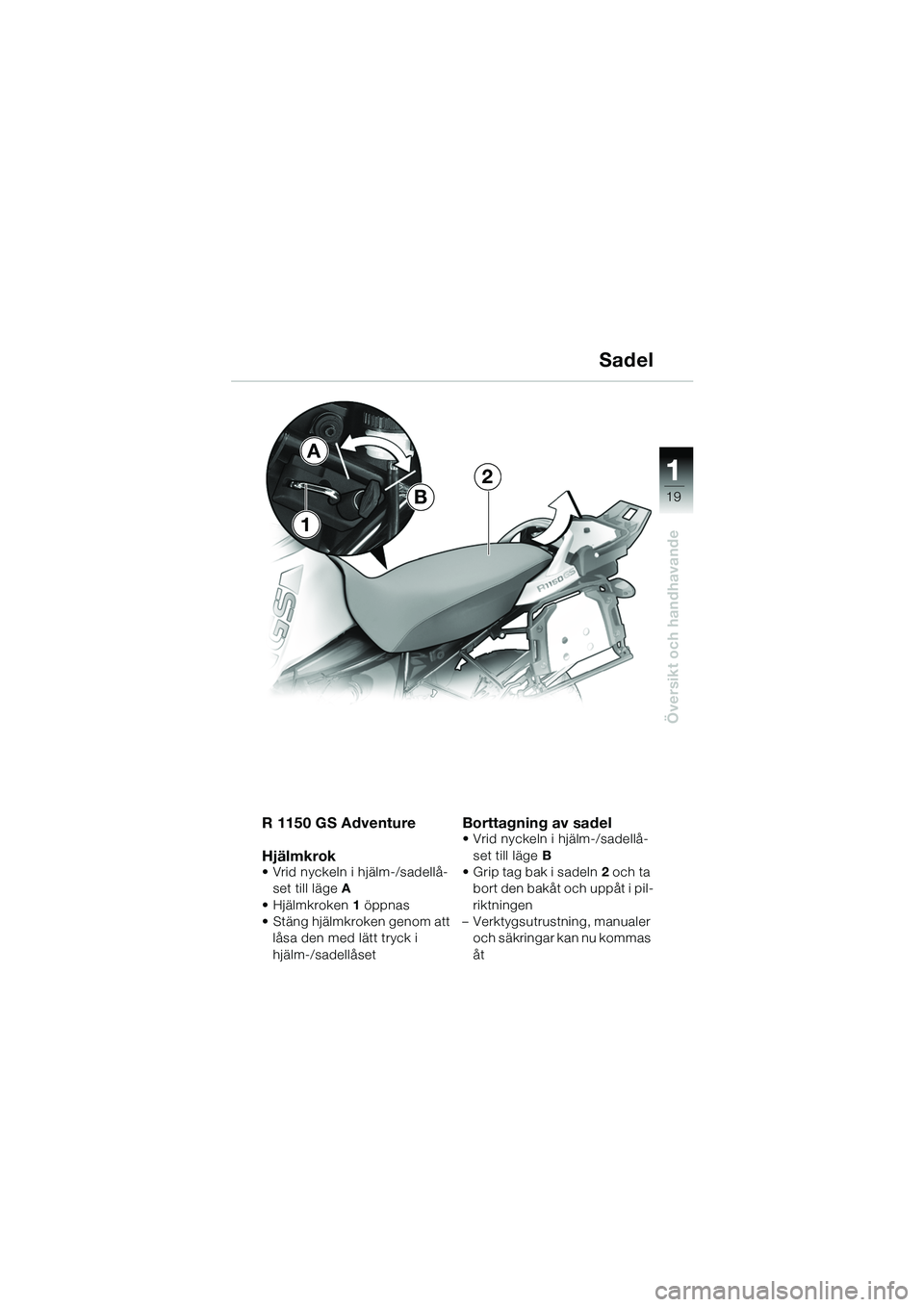

111
19
Översikt och handhavande
Sadel
R 1150 GS Adventure
Hjälmkrok
• Vrid nyckeln i hjälm-/sadellå-set till läge A
• Hjälmkroken 1 öppnas
• Stäng hjälmkroken genom att låsa den med lätt tryck i
hjälm-/sadellåset
Borttagning av sadel• Vrid nyckeln i hjälm-/sadellå-
set till läge B
• Grip tag bak i sadeln 2 och ta
bort den bakåt och uppåt i pil-
riktningen
–Verktygsutrustning, manualer och säkringar kan nu kommas
åt
B
A
1
2
10GEBKs6.book Seite 19 Montag, 23. Januar 2006 2:16 14

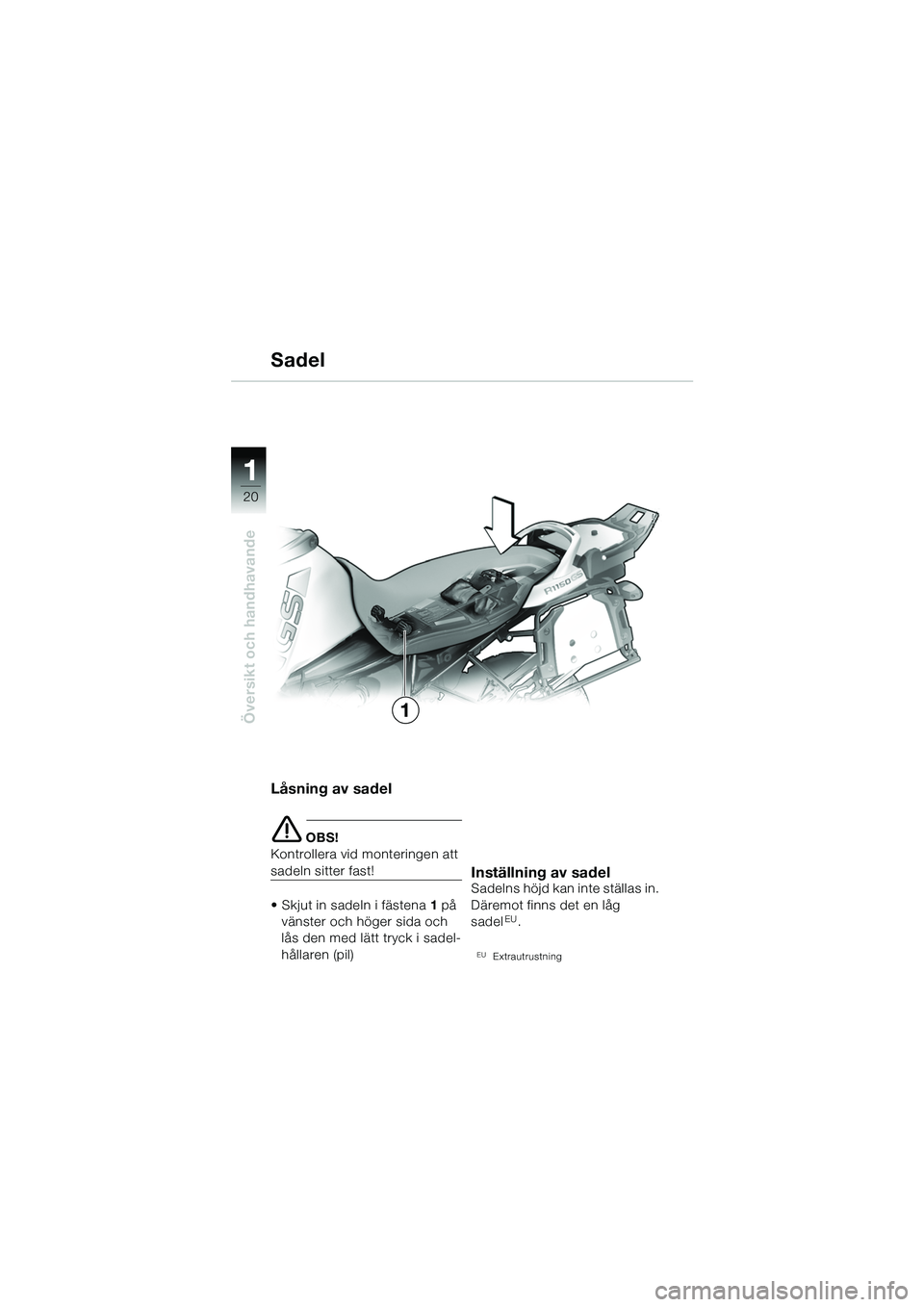

11
20
Översikt och handhavande
Sadel
Låsning av sadel
e OBS!
Kontrollera vid monteringen att
sadeln sitter fast!
• Skjut in sadeln i fästena 1 på
vänster och höger sida och
lås den med lätt tryck i sadel-
hållaren (pil)Inställning av sadelSadelns höjd kan inte ställas in.
Däremot finns det en låg
sadel
EU.
EUExtrautrustning
1
10GEBKs6.book Seite 20 Montag, 23. Januar 2006 2:16 14

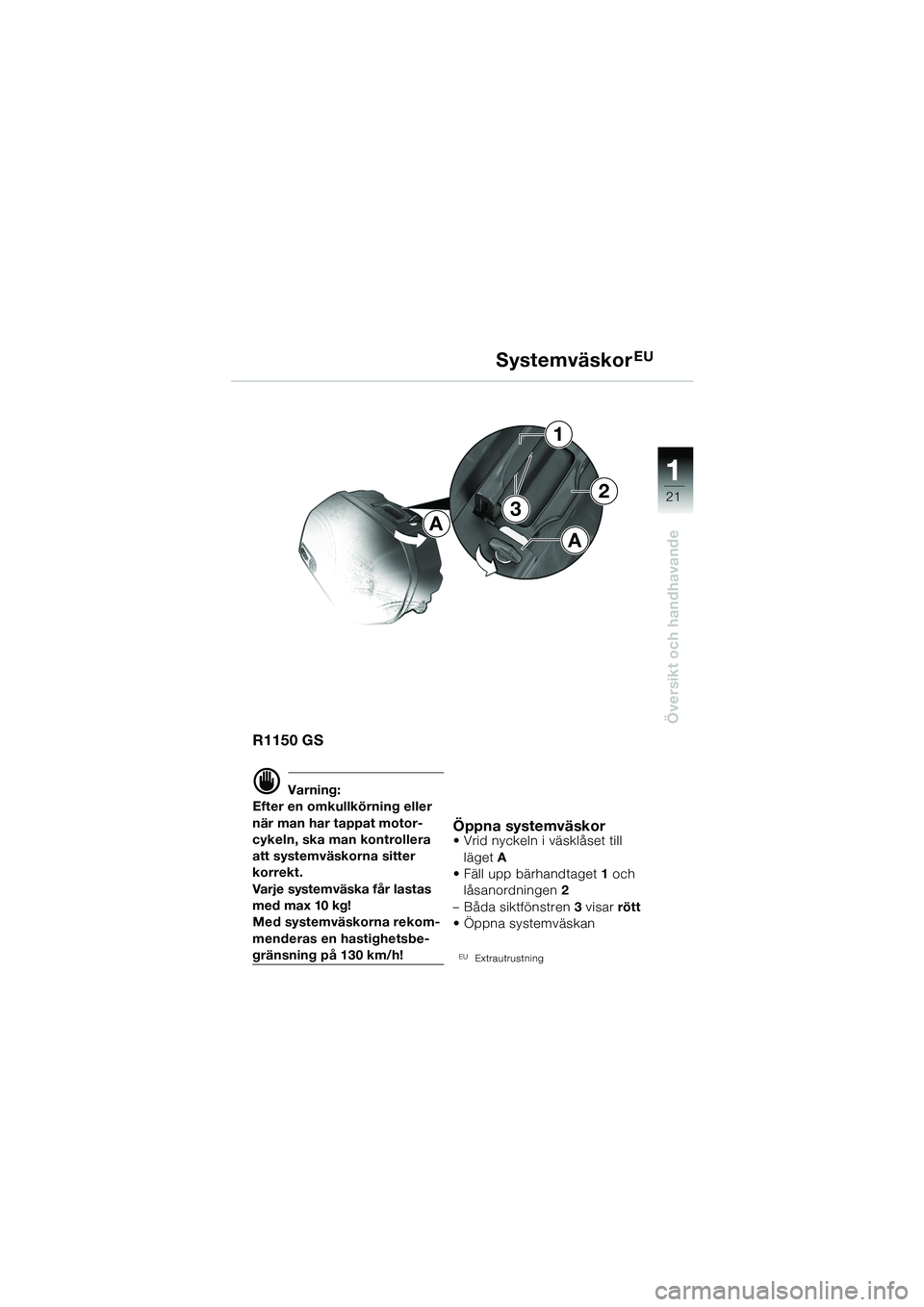

111
21
Översikt och handhavande
R1150 GS
d Varning:
Efter en omkullkörning eller
när man har tappat motor-
cykeln, ska man kontrollera
att systemväskorna sitter
korrekt.
Varje systemväska får lastas
med max 10 kg!
Med systemväskorna rekom-
menderas en hastighetsbe-
gränsning på 130 km/h!
Öppna systemväskor• Vrid nyckeln i väsklåset till
läget A
• Fäll upp bärhandtaget 1 och
låsanordningen 2
–Båda siktfönstren 3 visar rött
• Öppna systemväskan
EUExtrautrustning
SystemväskorEU
A
1
2
3
A
10GEBKs6.book Seite 21 Montag, 23. Januar 2006 2:16 14

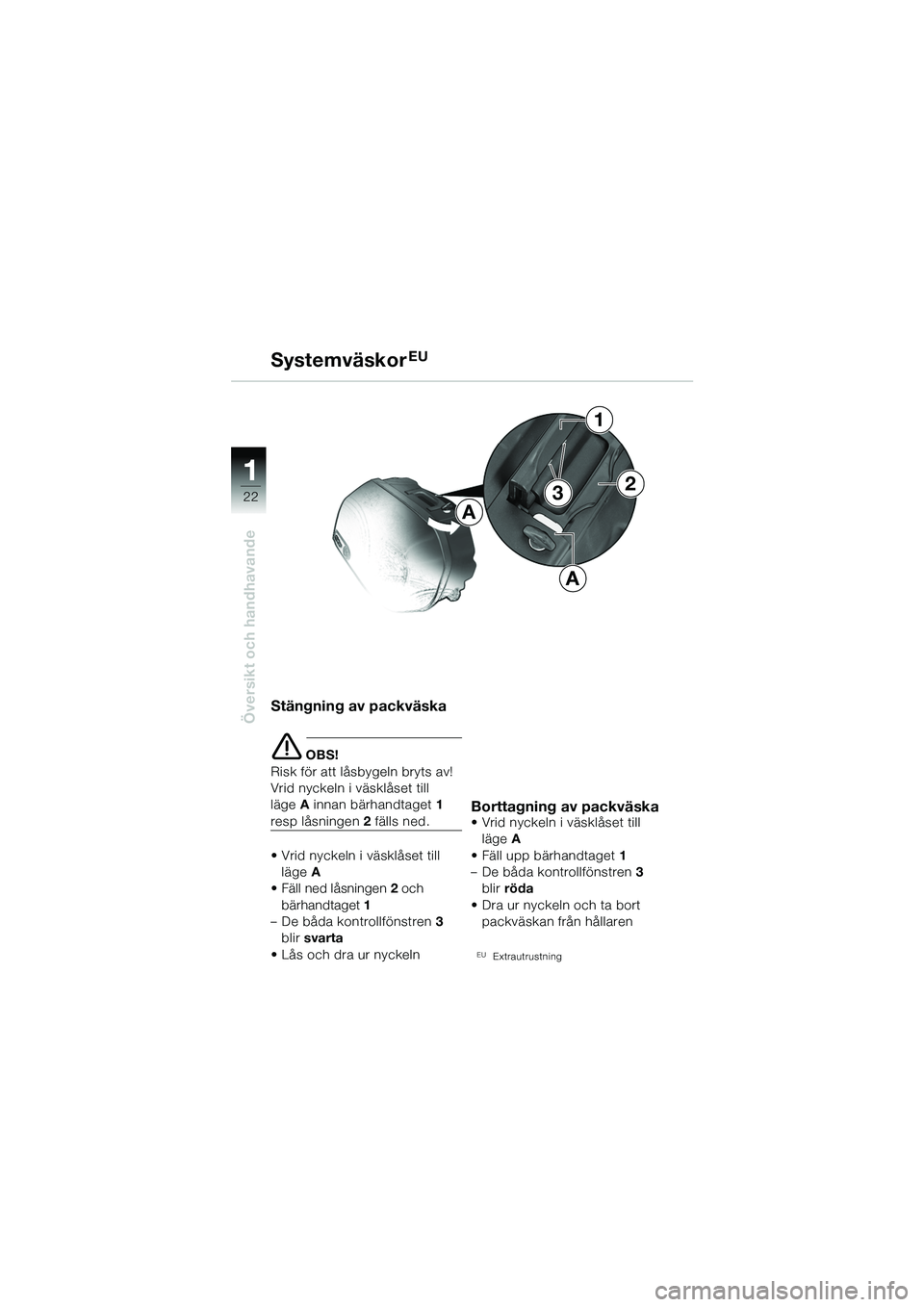

11
22
Översikt och handhavandeStängning av packväska
e OBS!
Risk för att låsbygeln bryts av!
Vrid nyckeln i väsklåset till
läge A innan bärhandtaget 1
resp låsningen 2 fälls ned.
• Vrid nyckeln i väsklåset till läge A
• Fäll ned låsningen 2 och
bärhandtaget 1
– De båda kontrollfönstren 3
blir svarta
• Lås och dra ur nyckelnBorttagning av packväska• Vrid nyckeln i väsklåset till läge A
• Fäll upp bärhandtaget 1
– De båda kontrollfönstren 3
blir röda
• Dra ur nyckeln och ta bort packväskan från hållaren
EUExtrautrustning
A
1
2
Systemväskor
EU
3
A
10GEBKs6.book Seite 22 Montag, 23. Januar 2006 2:16 14
