2002 BMW MOTORRAD R 1150 GS Adventure Betriebsanleitung (in German)

111
15

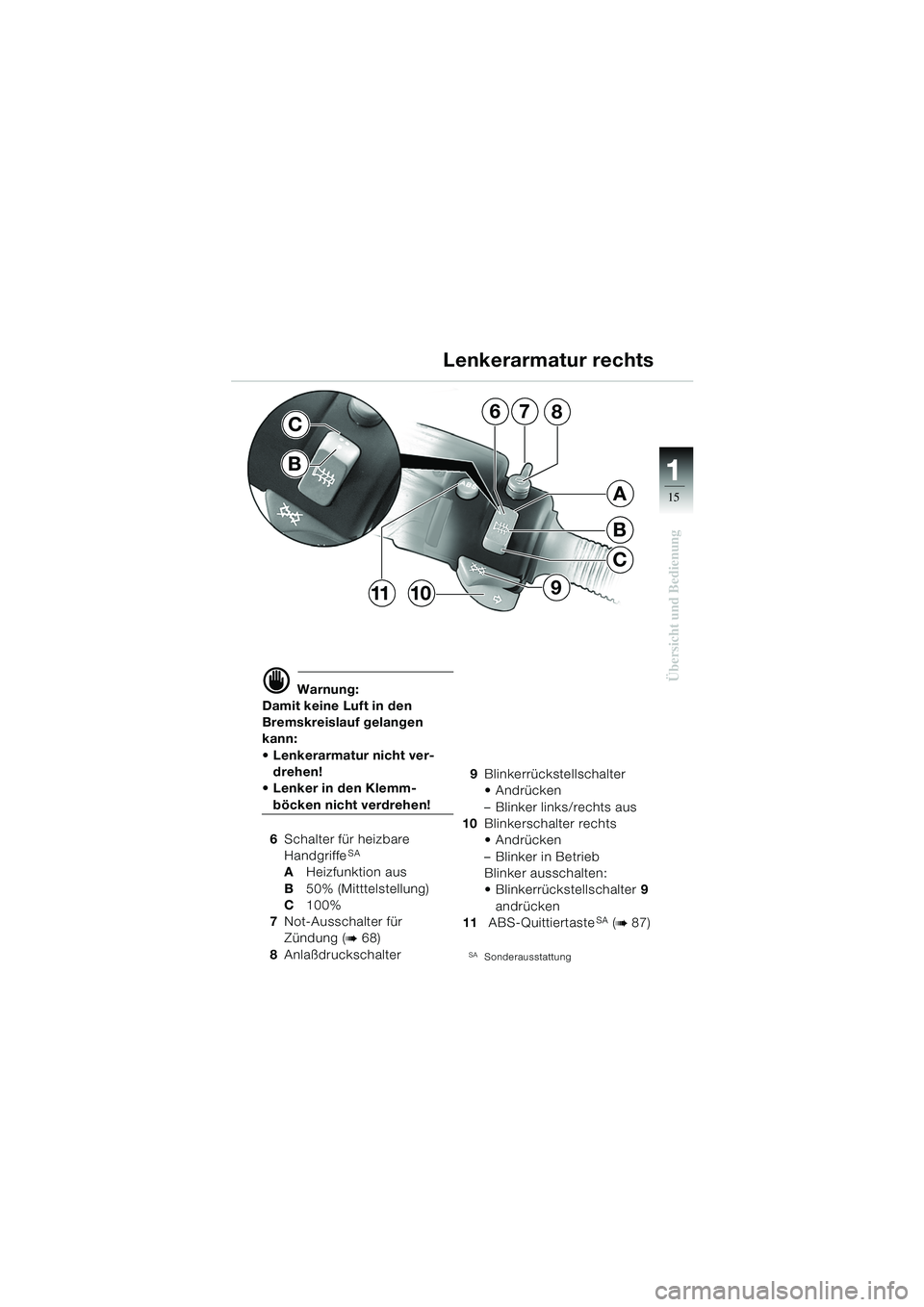

Übersicht und Bedienungd Warnung:
Damit keine Luft in den
Bremskreislauf gelangen
kann:
 Lenkerarmatur nicht ver-
drehen!
 Lenker in den Klemm-
böcken nicht verdrehen!
6 Schalter für heizbare
Handgriffe
SA
A Heizfunktion aus
B 50% (Mitttelstellung)
C 100%
7 Not-Ausschalter für
Zündung (
b68)
8 Anlaßdruckschalter 9
Blinkerrückstellschalter
Andrücken
– Blinker links/rechts aus
10 Blinkerschalter rechts
Andrücken
– Blinker in Betrieb
Blinker ausschalten:
 Blinkerrückstellschalter 9
andrücken
11 ABS-Quittiertaste
SA (b87)
SASonderausstattung
Lenkerarmatur rechts
7
B
C
A
68
910
C
11
B
R1150GS6.book Seite 15 Dienstag, 19. November 2002 2:14 14

11
16
Übersicht und Bedienung

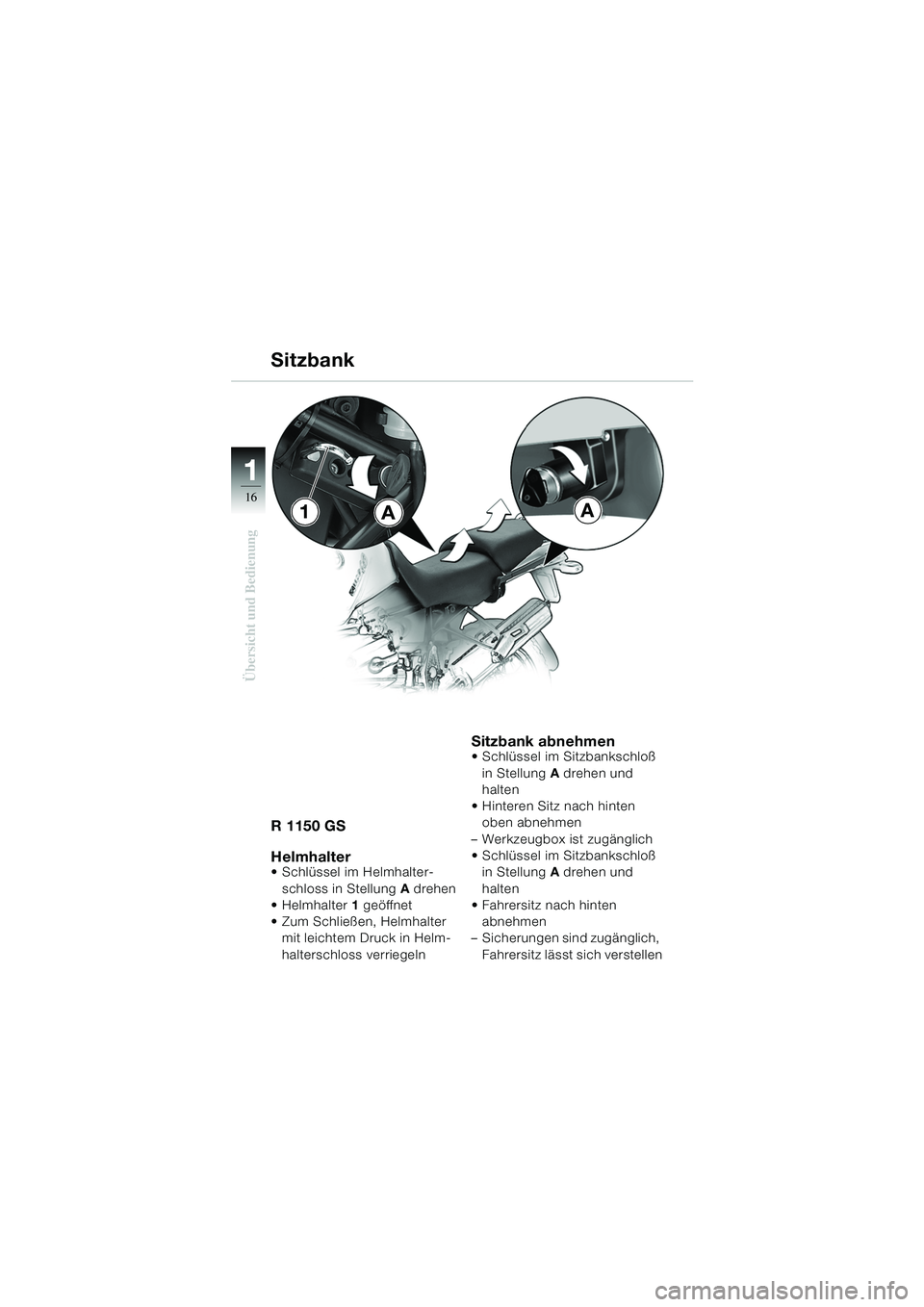

Sitzbank
R 1150 GS
Helmhalter
 Schlüssel im Helmhalter-schloss in Stellung A drehen
Helmhalter 1 geöffnet
 Zum Schließen, Helmhalter mit leichtem Druck in Helm-
halterschloss verriegeln
Sitzbank abnehmen Schlüssel im Sitzbankschloß
in Stellung A drehen und
halten
 Hinteren Sitz nach hinten oben abnehmen
– Werkzeugbox ist zugänglich
 Schlüssel im Sitzbankschloß in Stellung A drehen und
halten
 Fahrersitz nach hinten
abnehmen
– Sicherungen sind zugänglich,
Fahrersitz lässt sich verstellen
AA1
R1150GS6.book Seite 16 Dienstag, 19. November 2002 2:14 14

111
17
Übersicht und Bedienung

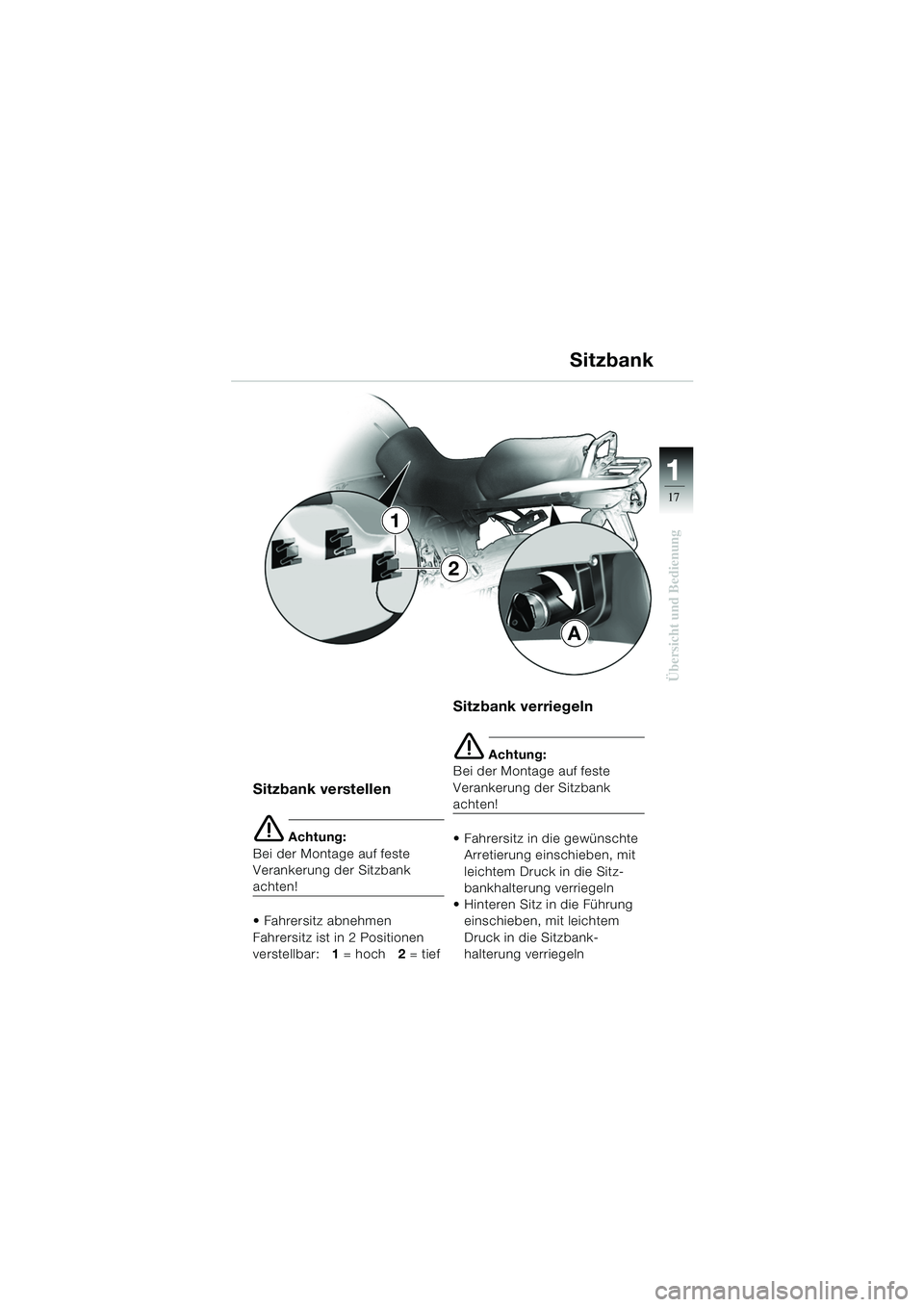

Sitzbank verstellen
e Achtung:
Bei der Montage auf feste
Verankerung der Sitzbank
achten!
 Fahrersitz abnehmen
Fahrersitz ist in 2 Positionen
verstellbar: 1 = hoch 2 = tief
Sitzbank verriegeln
e Achtung:
Bei der Montage auf feste
Verankerung der Sitzbank
achten!
 Fahrersitz in die gewünschte Arretierung einschieben, mit
leichtem Druck in die Sitz-
bankhalterung verriegeln
 Hinteren Sitz in die Führung einschieben, mit leichtem
Druck in die Sitzbank-
halterung verriegeln
Sitzbank
A
1
2
R1150GS6.book Seite 17 Dienstag, 19. November 2002 2:14 14

11
18
Übersicht und Bedienung

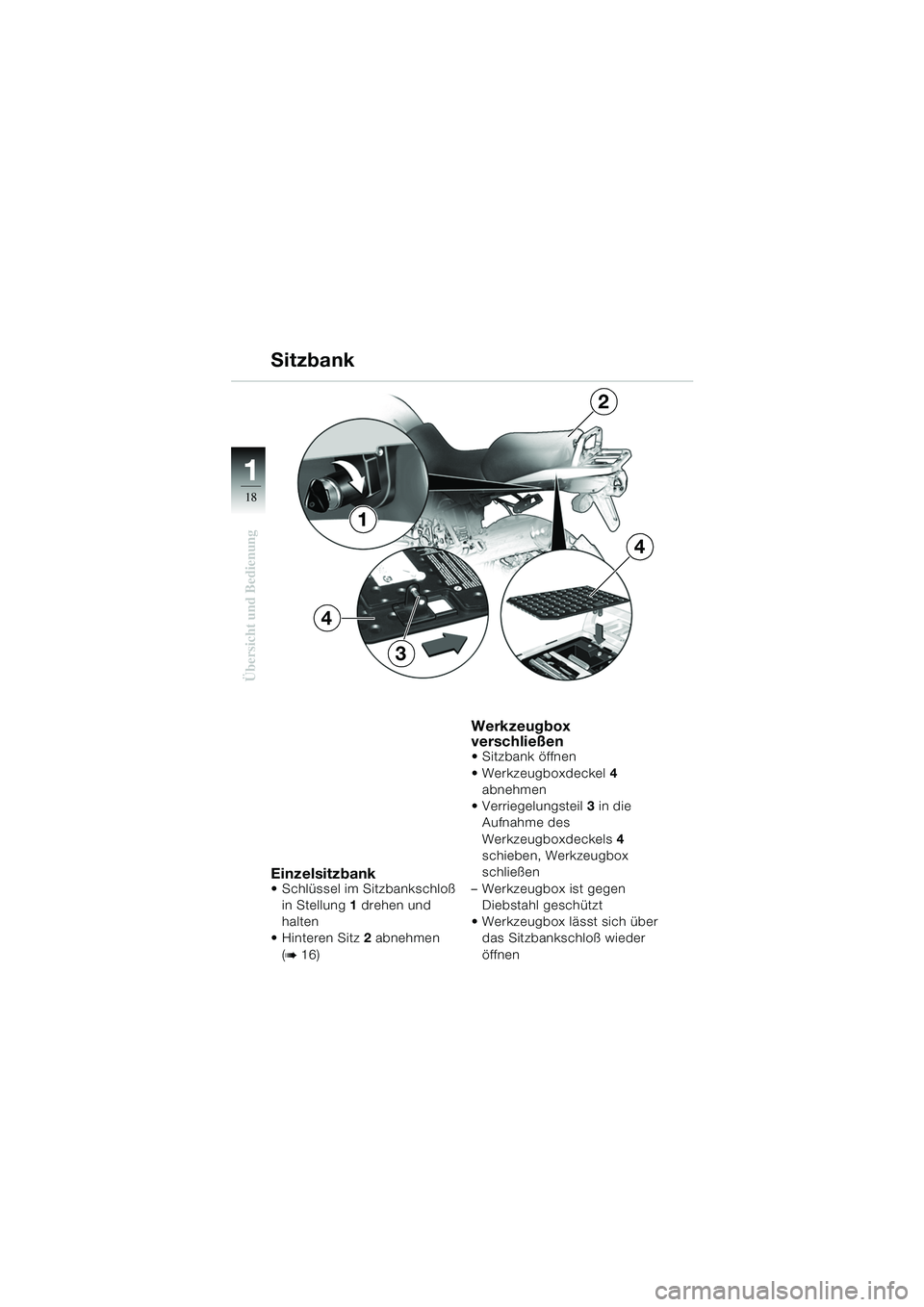

Einzelsitzbank Schlüssel im Sitzbankschloß in Stellung 1 drehen und
halten
Hinteren Sitz 2 abnehmen
(
b16)
Werkzeugbox
verschließen
 Sitzbank öffnen
 Werkzeugboxdeckel 4
abnehmen
 Verriegelungsteil 3 in die
Aufnahme des
Werkzeugboxdeckels 4
schieben, Werkzeugbox
schließen
– Werkzeugbox ist gegen Diebstahl geschützt
 Werkzeugbox lässt sich über das Sitzbankschloß wieder
öffnen
1
Sitzbank
4
4
2
3
R1150GS6.book Seite 18 Dienstag, 19. November 2002 2:14 14

111
19
Übersicht und Bedienung

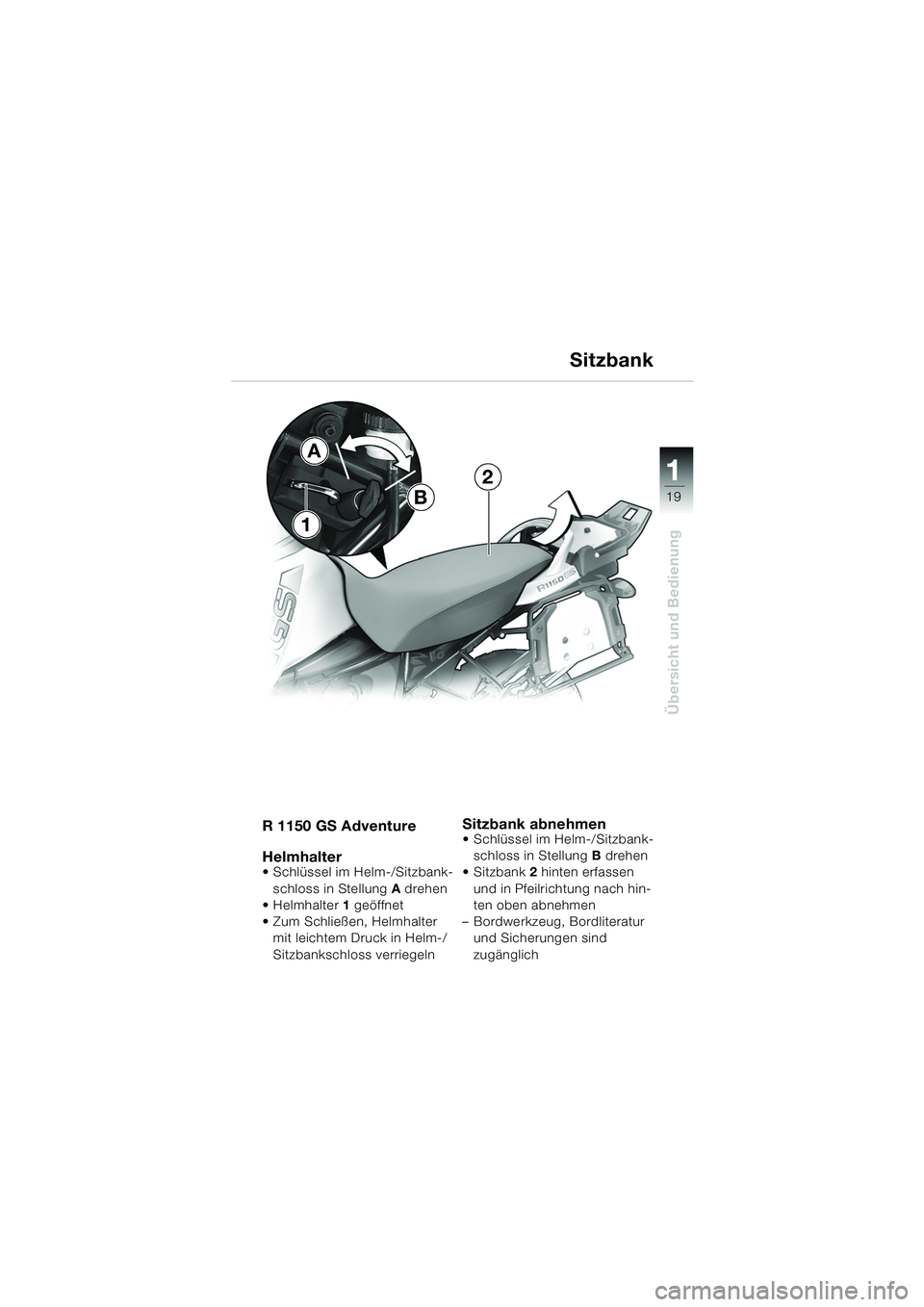

Sitzbank
R 1150 GS Adventure
Helmhalter
• Schlüssel im Helm-/Sitzbank-schloss in Stellung A drehen
Helmhalter 1 geöffnet
 Zum Schließen, Helmhalter mit leichtem Druck in Helm-/
Sitzbankschloss verriegeln
Sitzbank abnehmen Schlüssel im Helm-/Sitzbank-
schloss in Stellung B drehen
Sitzbank 2 hinten erfassen
und in Pfeilrichtung nach hin-
ten oben abnehmen
– Bordwerkzeug, Bordliteratur und Sicherungen sind
zugänglich
B
A
1
2
10ge01d6.fm Seite 19 Montag, 7. Juni 2004 10:07 10

11
20
Übersicht und Bedienung

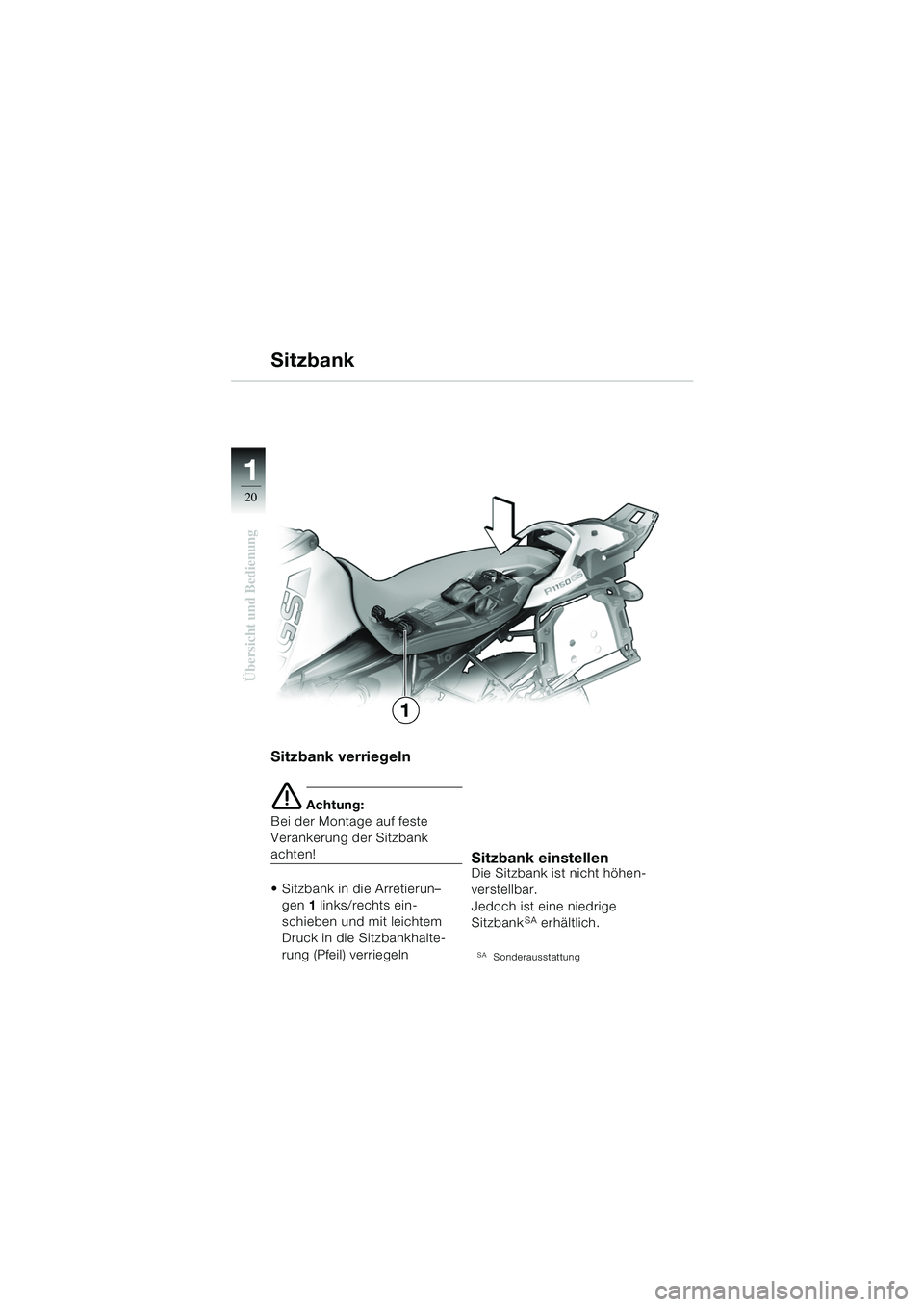

Sitzbank
Sitzbank verriegeln
e Achtung:
Bei der Montage auf feste
Verankerung der Sitzbank
achten!
 Sitzbank in die Arretierun– gen 1 links/rechts ein-
schieben und mit leichtem
Druck in die Sitzbankhalte-
rung (Pfeil) verriegelnSitzbank einstellenDie Sitzbank ist nicht höhen-
verstellbar.
Jedoch ist eine niedrige
Sitzbank
SA erhältlich.
SASonderausstattung
1
R1150GS6.book Seite 20 Dienstag, 19. November 2002 2:14 14

111
21
Übersicht und Bedienung

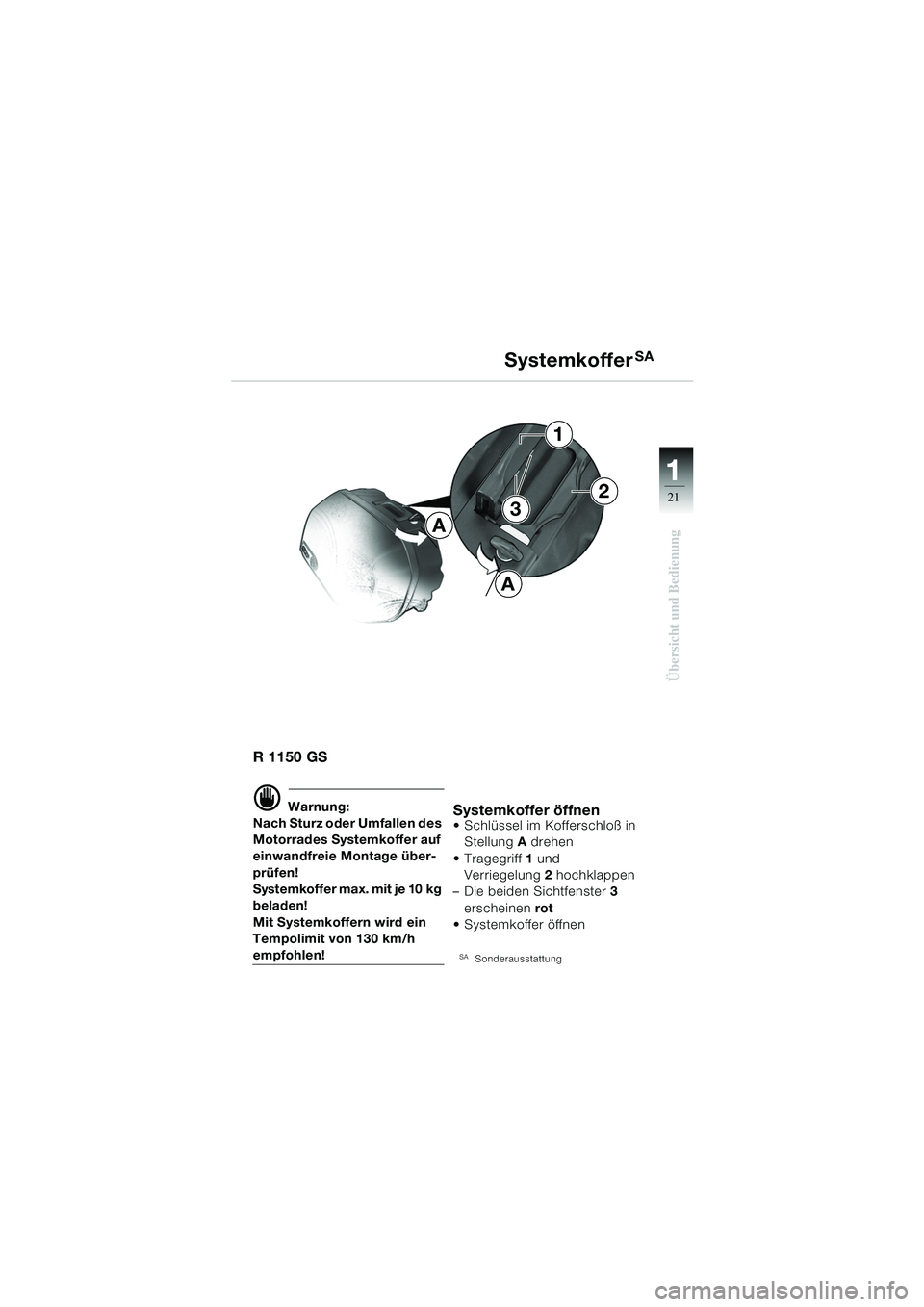

R 1150 GS
d Warnung:
Nach Sturz oder Umfallen des
Motorrades Systemkoffer auf
einwandfreie Montage über-
prüfen!
Systemkoffer max. mit je 10 kg
beladen!
Mit Systemkoffern wird ein
Tempolimit von 130 km/h
empfohlen!
Systemkoffer öffnen Schlüssel im Kofferschloß in Stellung A drehen
 Tragegriff 1 und
Verriegelung 2 hochklappen
– Die beiden Sichtfenster 3
erscheinen rot
 Systemkoffer öffnen
SASonderausstattung
SystemkofferSA
A
1
2
3
A
R1150GS6.book Seite 21 Dienstag, 19. November 2002 2:14 14

11
22
Übersicht und Bedienung

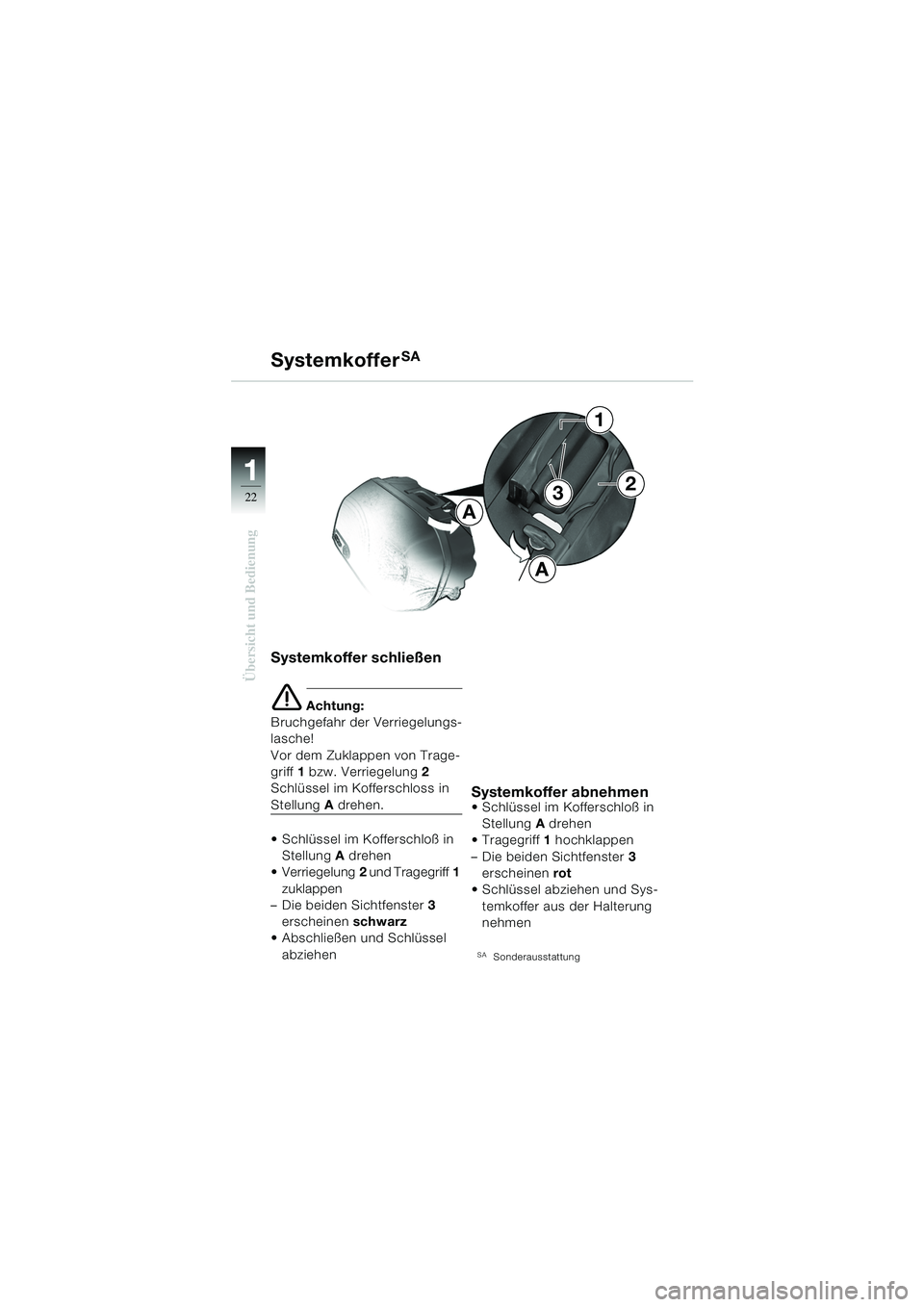

Systemkoffer schließen
e Achtung:
Bruchgefahr der Verriegelungs-
lasche!
Vor dem Zuklappen von Trage-
griff 1 bzw. Verriegelung 2
Schlüssel im Kofferschloss in
Stellung A drehen.
 Schlüssel im Kofferschloß in Stellung A drehen
 Verriegelung 2 und Tragegriff 1
zuklappen
– Die beiden Sichtfenster 3
erscheinen schwarz
 Abschließen und Schlüssel
abziehenSystemkoffer abnehmen Schlüssel im Kofferschloß in Stellung A drehen
 Tragegriff 1 hochklappen
– Die beiden Sichtfenster 3
erscheinen rot
 Schlüssel abziehen und Sys- temkoffer aus der Halterung
nehmen
SASonderausstattung
A
1
2
Systemkoffer
SA
3
A
R1150GS6.book Seite 22 Dienstag, 19. November 2002 2:14 14
