2002 BMW MOTORRAD R 1150 GS Adventure Betriebsanleitung (in German)

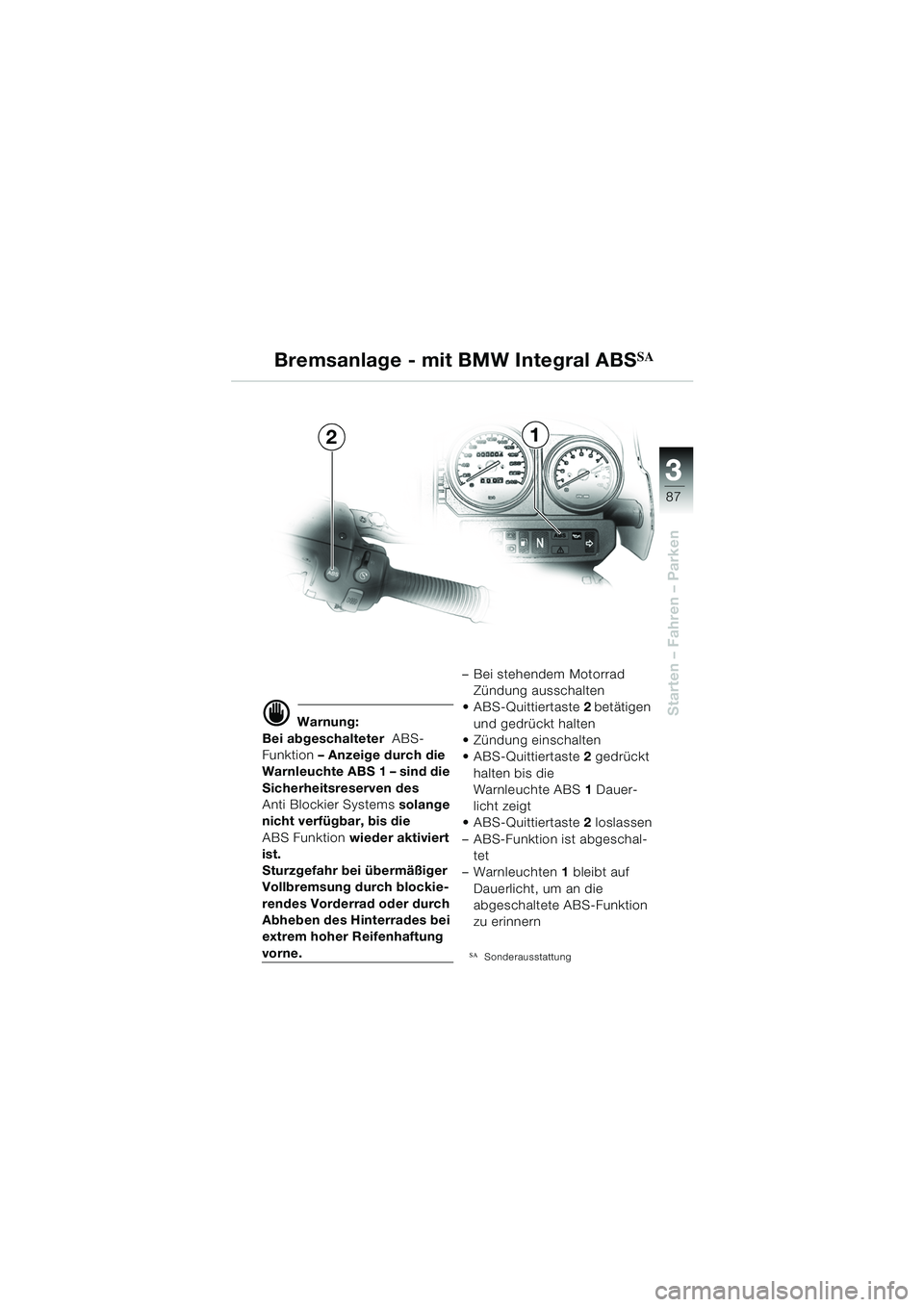

33
87
Starten – Fahren – Parkend Warnung:
Bei abgeschalteter ABS-
Funktion – Anzeige durch die
Warnleuchte ABS 1 – sind die
Sicherheitsreserven des
Anti Blockier Systems solange
nicht verfügbar, bis die
ABS Funktion wieder aktiviert
ist.
Sturzgefahr bei übermäßiger
Vollbremsung durch blockie-
rendes Vorderrad oder durch
Abheben des Hinterrades bei
extrem hoher Reifenhaftung
vorne. – Bei stehendem Motorrad
Zündung ausschalten
ABS-Quittiertaste 2 betätigen
und gedrückt halten
 Zündung einschalten
ABS-Quittiertaste 2 gedrückt
halten bis die
Warnleuchte ABS 1 Dauer-
licht zeigt
ABS-Quittiertaste 2 loslassen
– ABS-Funktion ist abgeschal- tet
–Warnleuchten 1 bleibt auf
Dauerlicht, um an die
abgeschaltete ABS-Funktion
zu erinnernSASonderausstattung
Bremsanlage - mit BMW Integral ABSSA
21
R1150GS6.book Seite 87 Dienstag, 19. November 2002 2:14 14

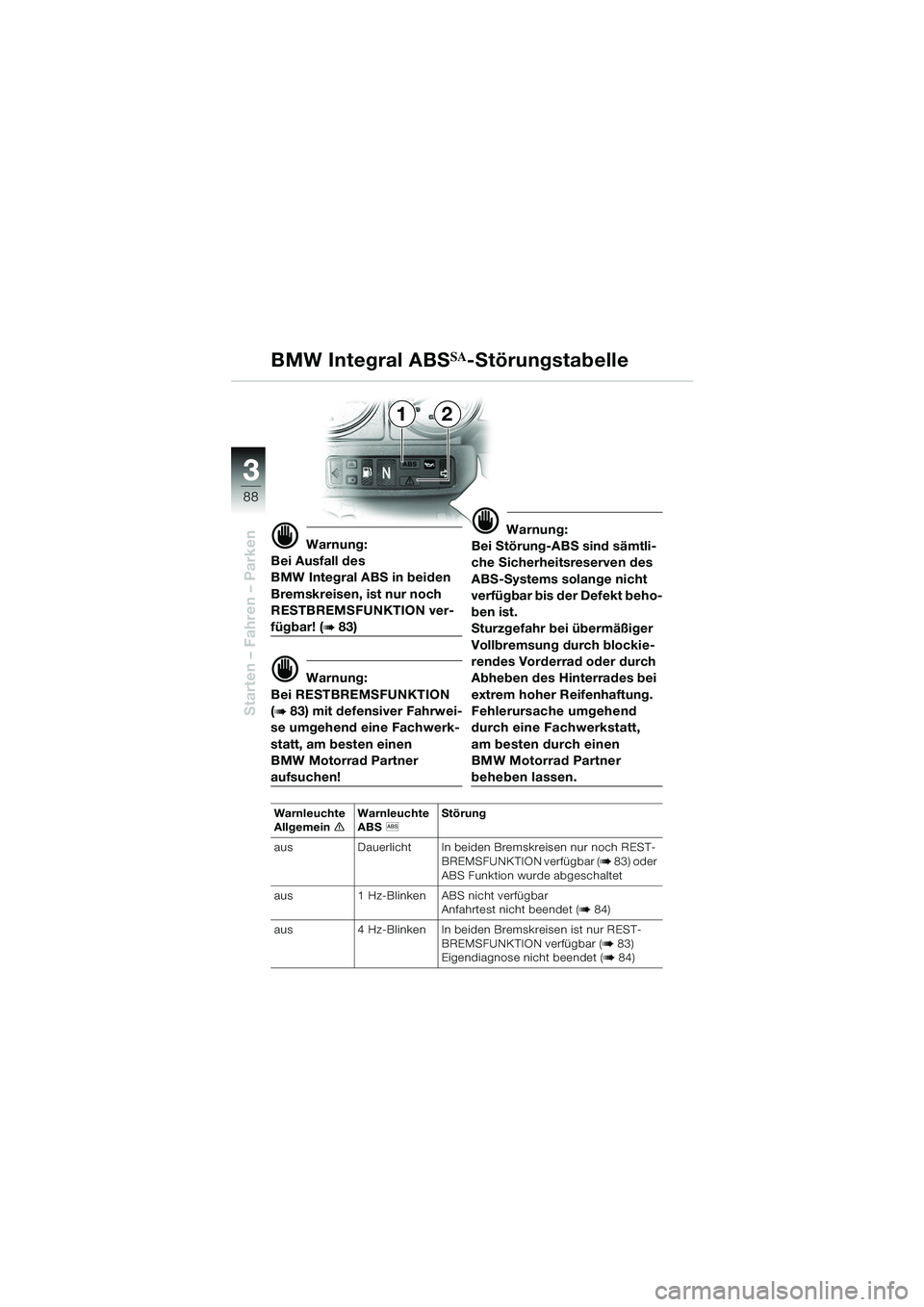

33
88
Starten – Fahren – Parken
d Warnung:
Bei Ausfall des
BMW Integral ABS in beiden
Bremskreisen, ist nur noch
RESTBREMSFUNKTION ver-
fügbar! (b 83)
d Warnung:
Bei RESTBREMSFUNKTION
(
b 83) mit defensiver Fahrwei-
se umgehend eine Fachwerk-
statt, am besten einen
BMW Motorrad Partner
aufsuchen!
d Warnung:
Bei Störung-ABS sind sämtli-
che Sicherheitsreserven des
ABS-Systems solange nicht
verfügbar bis der Defekt beho-
ben ist.
Sturzgefahr bei übermäßiger
Vollbremsung durch blockie-
rendes Vorderrad oder durch
Abheben des Hinterrades bei
extrem hoher Reifenhaftung.
Fehlerursache umgehend
durch eine Fachwerkstatt,
am besten durch einen
BMW Motorrad Partner
beheben lassen.
Warnleuchte
Allgemein eWarnleuchte
ABS
l Störung
aus Dauerlicht In beiden Bremskreisen nur noch REST- BREMSFUNKTION verfügbar (
b 83) oder
ABS Funktion wurde abgeschaltet
aus 1 Hz-Blinken ABS nicht verfügbar Anfahrtest nicht beendet (
b 84)
aus 4 Hz-Blinken In beiden Bremskreisen ist nur REST- BREMSFUNKTION verfügbar (
b 83)
Eigendiagnose nicht beendet (b 84)
BMW Integral ABSSA-Störungstabelle
21
R1150GS6.book Seite 88 Dienstag, 19. November 2002 2:14 14

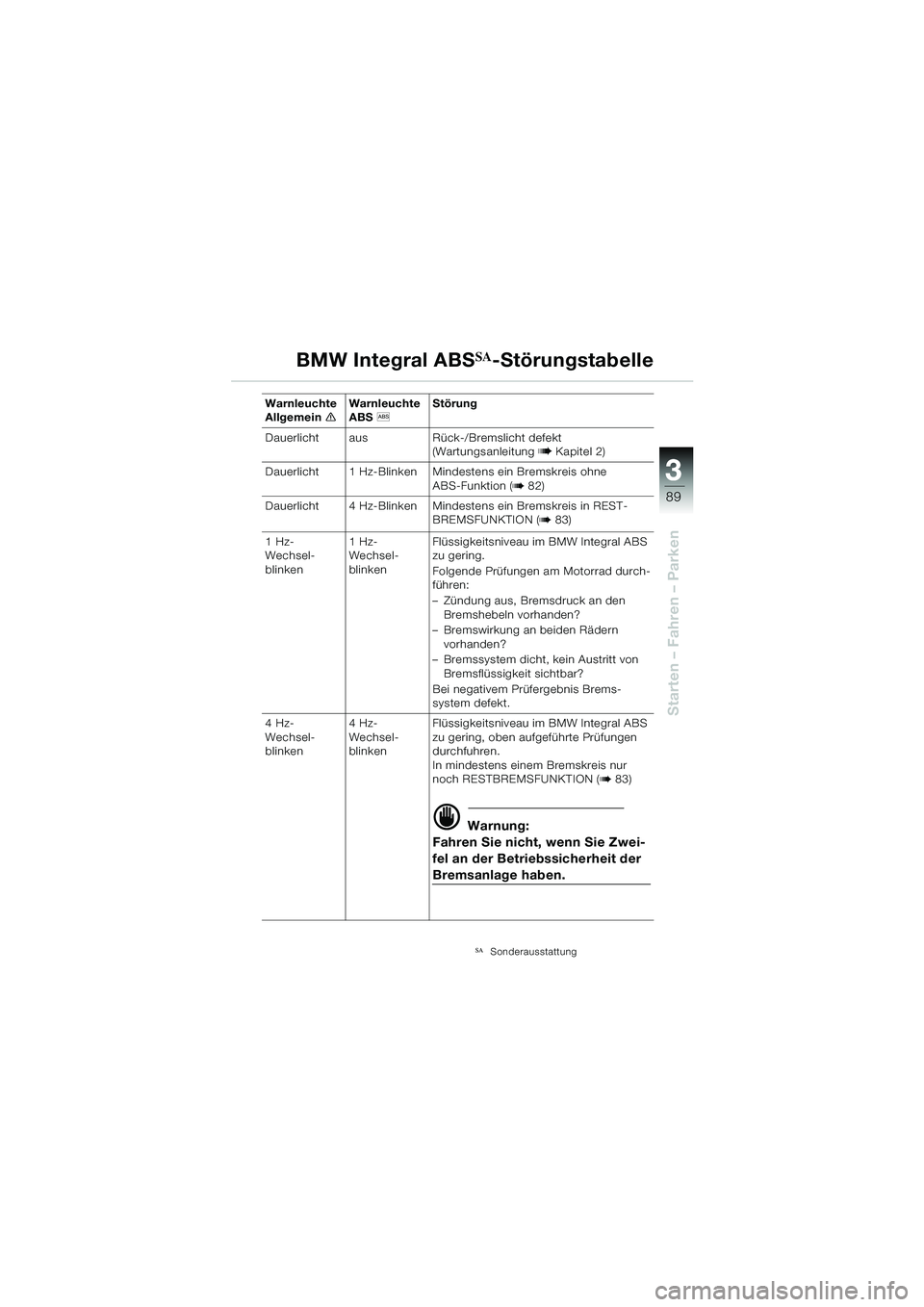

33
89
Starten – Fahren – Parken
BMW Integral ABSSA-Störungstabelle
Warnleuchte
AllgemeineWarnleuchte
ABS
l Störung
Dauerlicht aus Rück-/Bremslicht defekt (Wartungsanleitung b Kapitel 2)
Dauerlicht 1 Hz-Blinken Mindestens ein Bremskreis ohne ABS-Funktion (
b 82)
Dauerlicht 4 Hz-Blinken Mindestens ein Bremskreis in REST- BREMSFUNKTION (
b 83)
1 Hz-
Wechsel-
blinken 1 Hz-
Wechsel-
blinkenFlüssigkeitsniveau im BMW Integral ABS
zu gering.
Folgende Prüfungen am Motorrad durch-
führen:
– Zündung aus, Bremsdruck an den
Bremshebeln vorhanden?
– Bremswirkung an beiden Rädern vorhanden?
– Bremssystem dicht, kein Austritt von Bremsflüssigkeit sichtbar?
Bei negativem Prüfergebnis Brems-
system defekt.
4 Hz-
Wechsel-
blinken 4 Hz-
Wechsel-
blinkenFlüssigkeitsniveau im BMW Integral ABS
zu gering, oben aufgeführte Prüfungen
durchfuhren.
In mindestens einem Bremskreis nur
noch RESTBREMSFUNKTION (
b 83)
d Warnung:
Fahren Sie nicht, wenn Sie Zwei-
fel an der Betriebssicherheit der
Bremsanlage haben.
SASonderausstattung
R1150GS6.book Seite 89 Dienstag, 19. November 2002 2:14 14

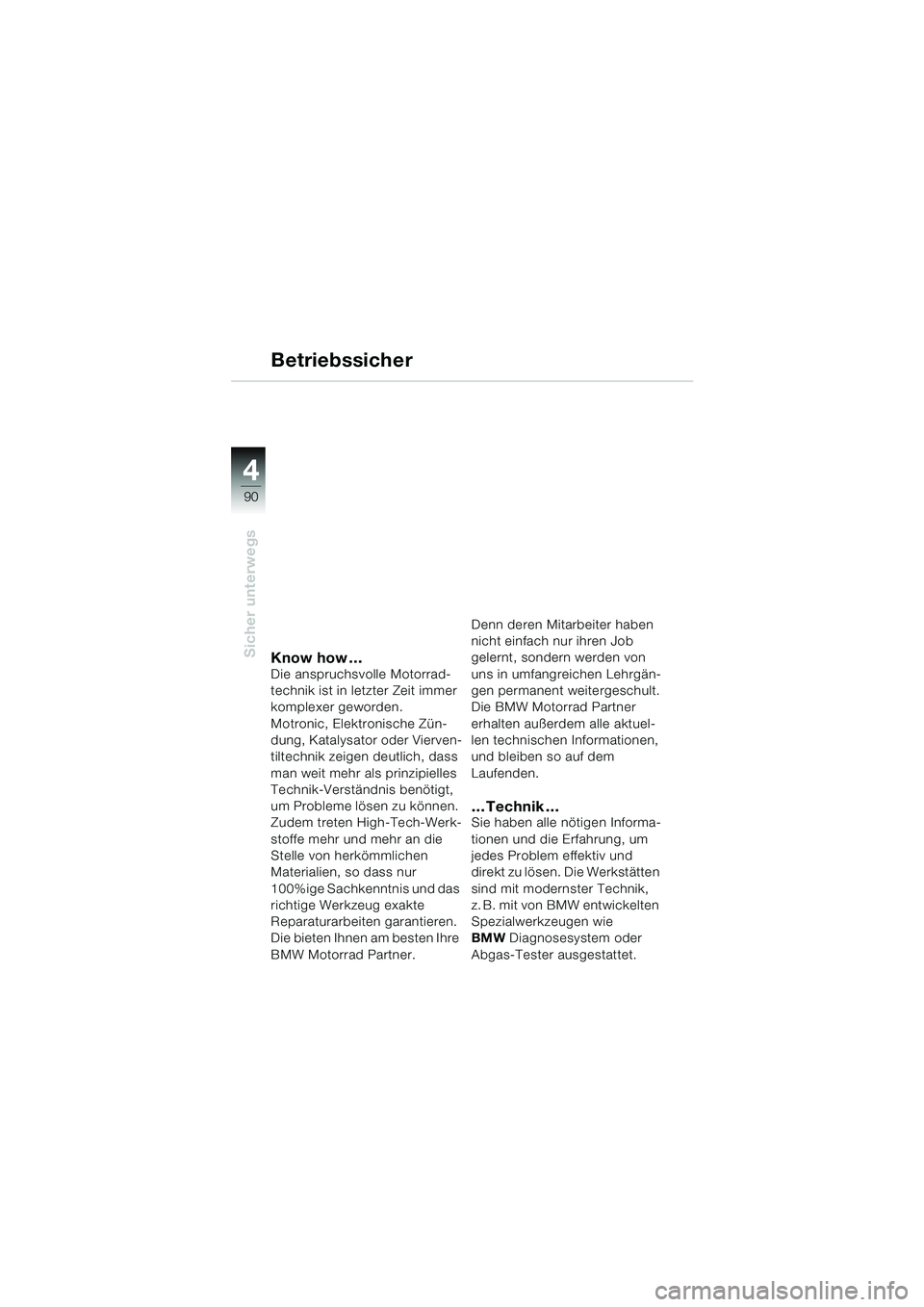

4
90
Sicher unterwegsKnow how …Die anspruchsvolle Motorrad-
technik ist in letzter Zeit immer
komplexer geworden.
Motronic, Elektronische Zün-
dung, Katalysator oder Vierven-
tiltechnik zeigen deutlich, dass
man weit mehr als prinzipielles
Technik-Verständnis benötigt,
um Probleme lösen zu können.
Zudem treten High-Tech-Werk-
stoffe mehr und mehr an die
Stelle von herkömmlichen
Materialien, so dass nur
100%ige Sachkenntnis und das
richtige Werkzeug exakte
Reparaturarbeiten garantieren.
Die bieten Ihnen am besten Ihre
BMW Motorrad Partner.Denn deren Mitarbeiter haben
nicht einfach nur ihren Job
gelernt, sondern werden von
uns in umfangreichen Lehrgän-
gen permanent weitergeschult.
Die BMW Motorrad Partner
erhalten außerdem alle aktuel-
len technischen Informationen,
und bleiben so auf dem
Laufenden.
… Technik …Sie haben alle nötigen Informa-
tionen und die Erfahrung, um
jedes Problem effektiv und
direkt zu lösen. Die Werkstätten
sind mit modernster Technik,
z. B. mit von BMW entwickelten
Spezialwerkzeugen wie
BMW
Diagnosesystem oder
Abgas-Tester ausgestattet.
Betriebssicher
R1150GS6.book Seite 90 Dienstag, 19. November 2002 2:14 14

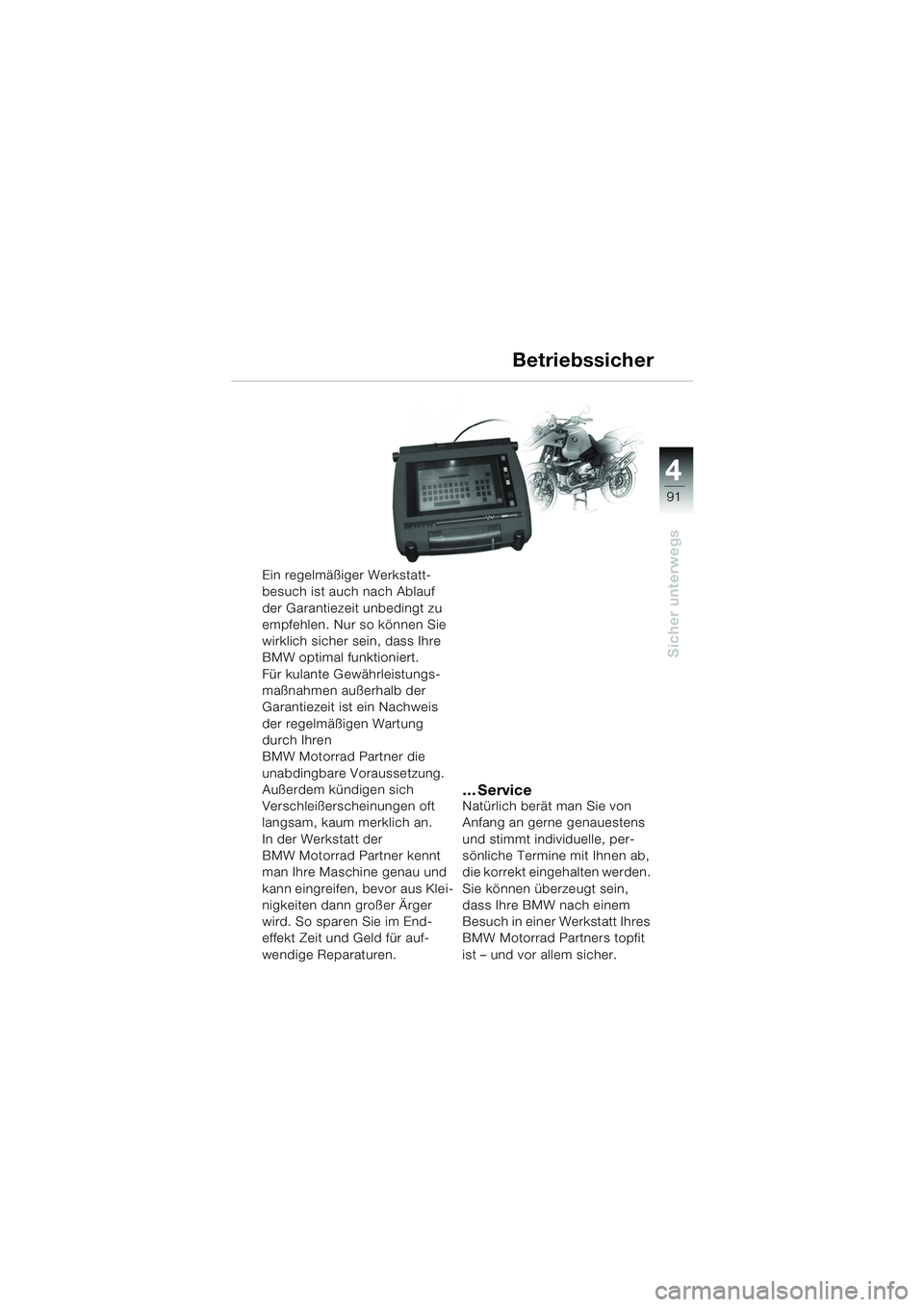

4
91
Sicher unterwegs
Ein regelmäßiger Werkstatt-
besuch ist auch nach Ablauf
der Garantiezeit unbedingt zu
empfehlen. Nur so können Sie
wirklich sicher sein, dass Ihre
BMW optimal funktioniert.
Für kulante Gewährleistungs-
maßnahmen außerhalb der
Garantiezeit ist ein Nachweis
der regelmäßigen Wartung
durch Ihren
BMW Motorrad Partner die
unabdingbare Voraussetzung.
Außerdem kündigen sich
Verschleißerscheinungen oft
langsam, kaum merklich an.
In der Werkstatt der
BMW Motorrad Partner kennt
man Ihre Maschine genau und
kann eingreifen, bevor aus Klei-
nigkeiten dann großer Ärger
wird. So sparen Sie im End-
effekt Zeit und Geld für auf-
wendige Reparaturen.
…ServiceNatürlich berät man Sie von
Anfang an gerne genauestens
und stimmt individuelle, per-
sönliche Termine mit Ihnen ab,
die korrekt eingehalten werden.
Sie können überzeugt sein,
dass Ihre BMW nach einem
Besuch in einer Werkstatt Ihres
BMW Motorrad Partners topfit
ist – und vor allem sicher.
Betriebssicher
R1150GS6.book Seite 91 Dienstag, 19. November 2002 2:14 14

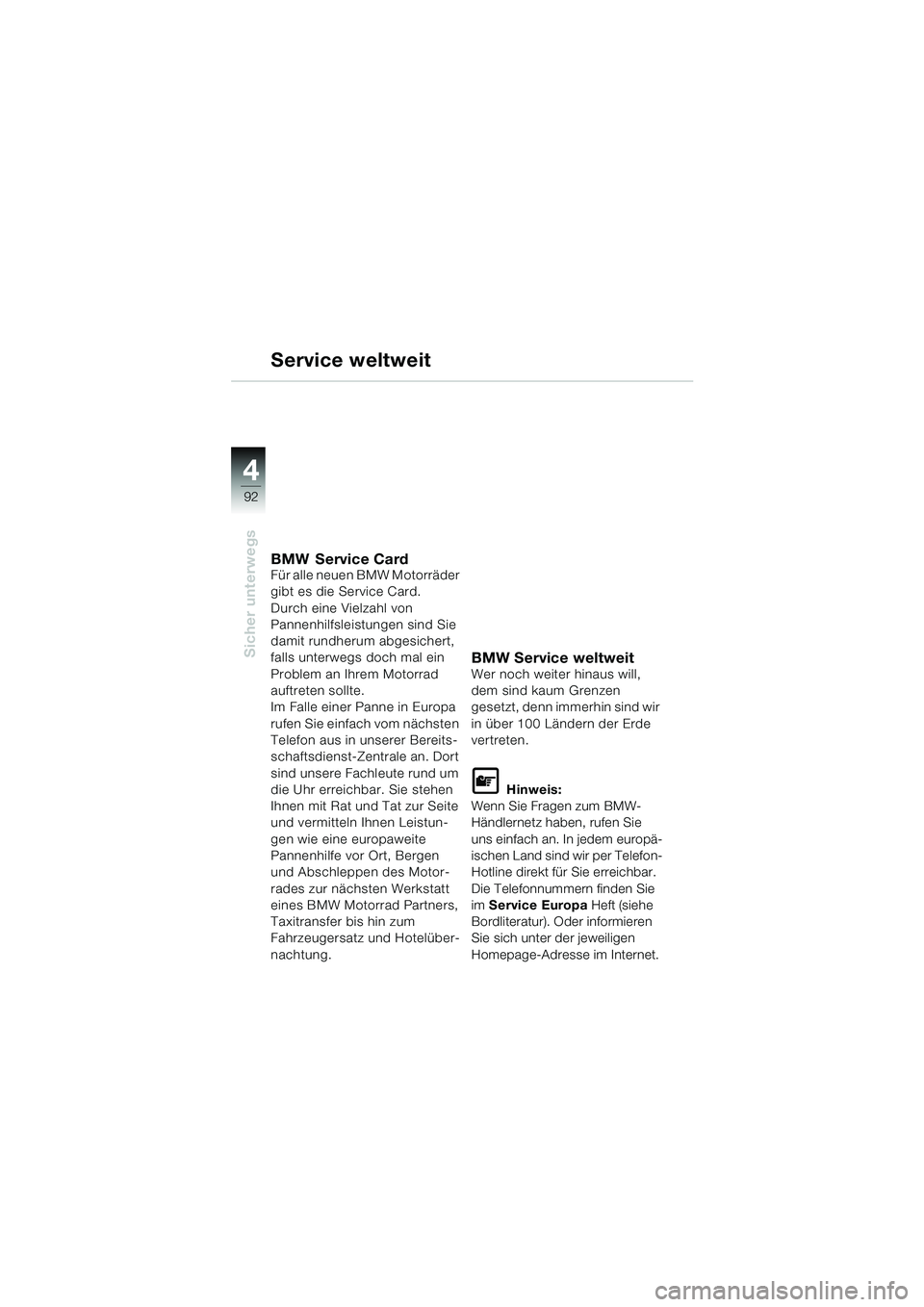

4
92
Sicher unterwegs
Service weltweit
BMW Service CardFür alle neuen BMW Motorräder
gibt es die Service Card.
Durch eine Vielzahl von
Pannenhilfsleistungen sind Sie
damit rundherum abgesichert,
falls unterwegs doch mal ein
Problem an Ihrem Motorrad
auftreten sollte.
Im Falle einer Panne in Europa
rufen Sie einfach vom nächsten
Telefon aus in unserer Bereits-
schaftsdienst-Zentrale an. Dort
sind unsere Fachleute rund um
die Uhr erreichbar. Sie stehen
Ihnen mit Rat und Tat zur Seite
und vermitteln Ihnen Leistun-
gen wie eine europaweite
Pannenhilfe vor Ort, Bergen
und Abschleppen des Motor-
rades zur nächsten Werkstatt
eines BMW Motorrad Partners,
Taxitransfer bis hin zum
Fahrzeugersatz und Hotelüber-
nachtung.
BMW Service weltweitWer noch weiter hinaus will,
dem sind kaum Grenzen
gesetzt, denn immerhin sind wir
in über 100 Ländern der Erde
vertreten.
L Hinweis:
Wenn Sie Fragen zum BMW-
Händlernetz haben, rufen Sie
uns einfach an. In jedem europä-
ischen Land sind wir per Telefon-
Hotline direkt für Sie erreichbar.
Die Telefonnummern finden Sie
im Service Europa Heft (siehe
Bordliteratur). Oder informieren
Sie sich unter der jeweiligen
Homepage-Adresse im Internet.
R1150GS6.book Seite 92 Dienstag, 19. November 2002 2:14 14

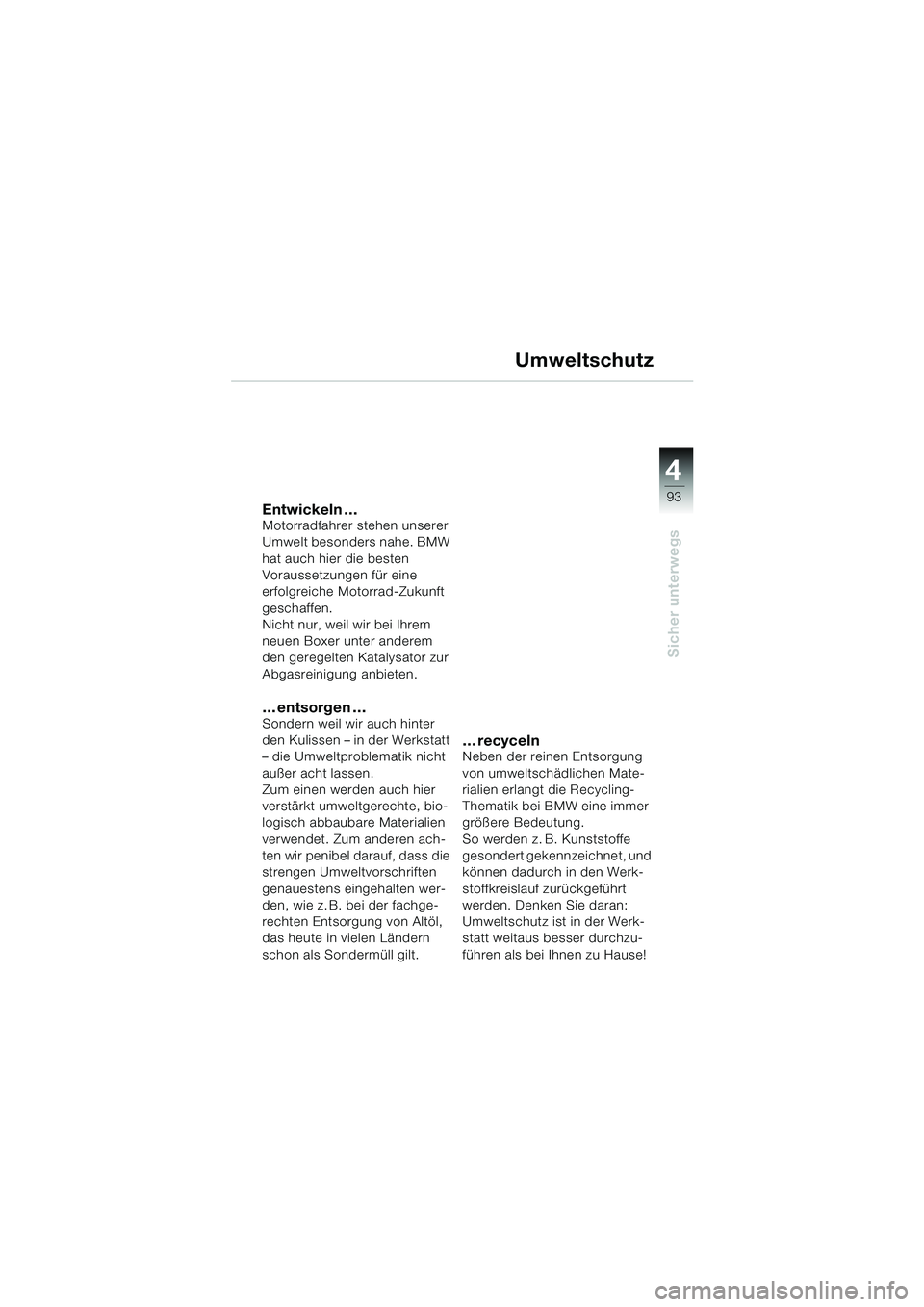

4
93
Sicher unterwegs
Umweltschutz
Entwickeln …Motorradfahrer stehen unserer
Umwelt besonders nahe. BMW
hat auch hier die besten
Voraussetzungen für eine
erfolgreiche Motorrad-Zukunft
geschaffen.
Nicht nur, weil wir bei Ihrem
neuen Boxer unter anderem
den geregelten Katalysator zur
Abgasreinigung anbieten.
…entsorgen…Sondern weil wir auch hinter
den Kulissen – in der Werkstatt
– die Umweltproblematik nicht
außer acht lassen.
Zum einen werden auch hier
verstärkt umweltgerechte, bio-
logisch abbaubare Materialien
verwendet. Zum anderen ach-
ten wir penibel darauf, dass die
strengen Umweltvorschriften
genauestens eingehalten wer-
den, wie z. B. bei der fachge-
rechten Entsorgung von Altöl,
das heute in vielen Ländern
schon als Sondermüll gilt.
… recycelnNeben der reinen Entsorgung
von umweltschädlichen Mate-
rialien erlangt die Recycling-
Thematik bei BMW eine immer
größere Bedeutung.
So werden z. B. Kunststoffe
gesondert gekennzeichnet, und
können dadurch in den Werk-
stoffkreislauf zurückgeführt
werden. Denken Sie daran:
Umweltschutz ist in der Werk-
statt weitaus besser durchzu-
führen als bei Ihnen zu Hause!
R1150GS6.book Seite 93 Dienstag, 19. November 2002 2:14 14

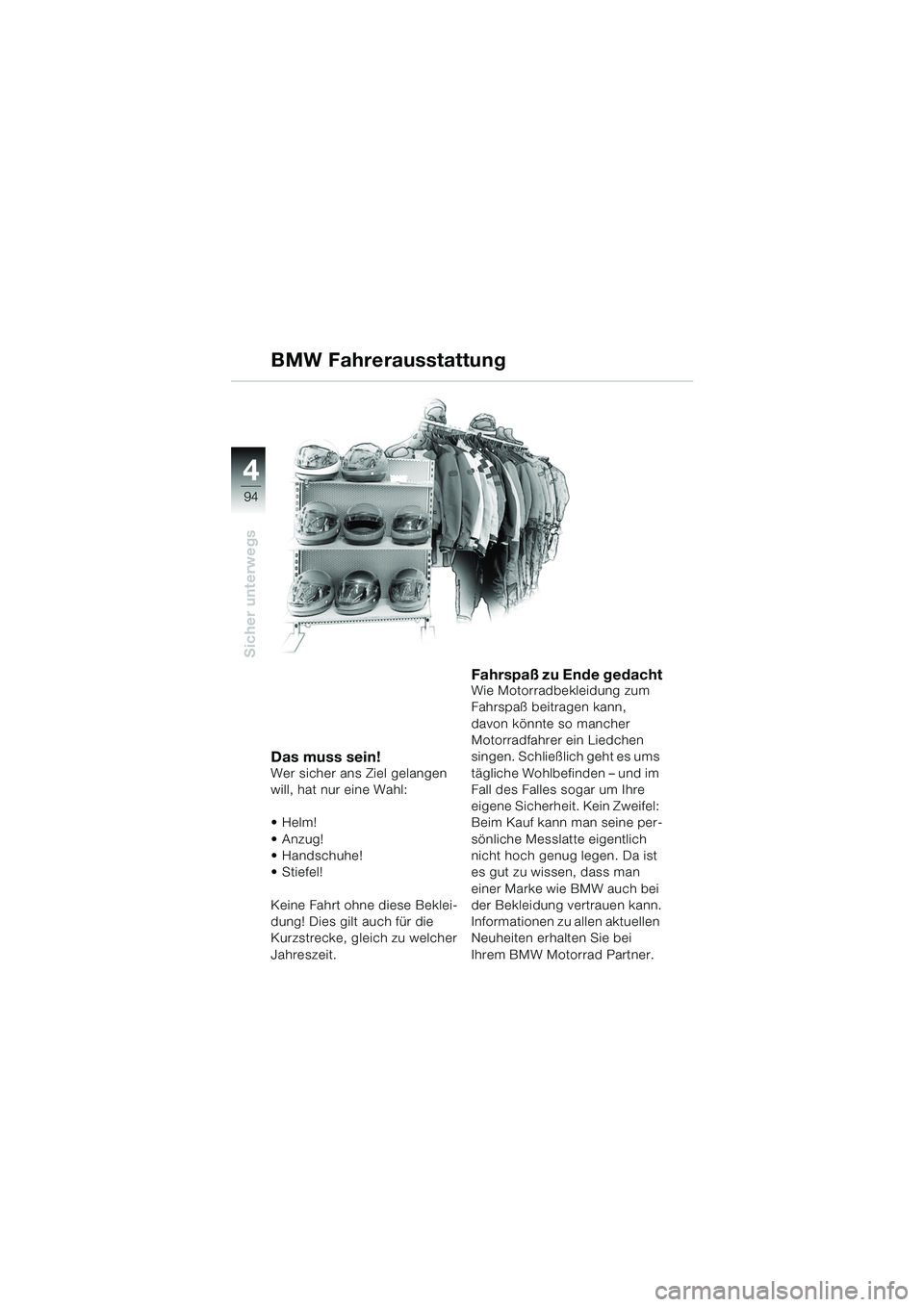

4
94
Sicher unterwegs
Das muss sein!Wer sicher ans Ziel gelangen
will, hat nur eine Wahl:
Helm!
 Anzug!
 Handschuhe!
Stiefel!
Keine Fahrt ohne diese Beklei-
dung! Dies gilt auch für die
Kurzstrecke, gleich zu welcher
Jahreszeit.
Fahrspaß zu Ende gedachtWie Motorradbekleidung zum
Fahrspaß beitragen kann,
davon könnte so mancher
Motorradfahrer ein Liedchen
singen. Schließlich geht es ums
tägliche Wohlbefinden – und im
Fall des Falles sogar um Ihre
eigene Sicherheit. Kein Zweifel:
Beim Kauf kann man seine per-
sönliche Messlatte eigentlich
nicht hoch genug legen. Da ist
es gut zu wissen, dass man
einer Marke wie BMW auch bei
der Bekleidung vertrauen kann.
Informationen zu allen aktuellen
Neuheiten erhalten Sie bei
Ihrem BMW Motorrad Partner.
BMW Fahrerausstattung
R1150GS6.book Seite 94 Dienstag, 19. November 2002 2:14 14
