2002 BMW MOTORRAD K 1200 LT Manual de instrucciones (in Spanish)

7
Resumen general y manejo
1
Vista general desde el lado derecho

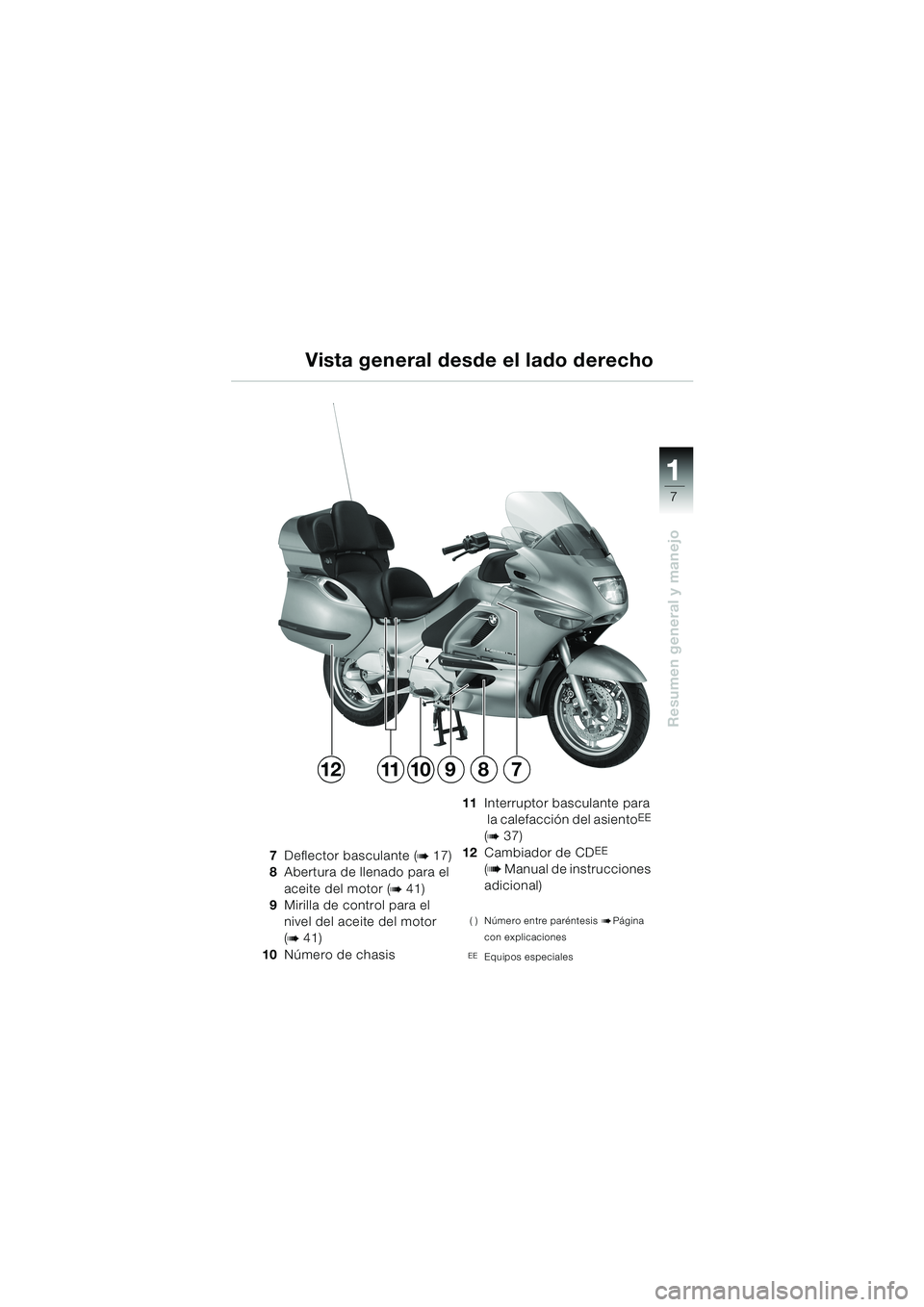

7Deflector basculante (b 17)
8Abertura de llenado para el
aceite del motor (
b 41)
9Mirilla de control para el
nivel del aceite del motor
(
b 41)
10Número de chasis11Interruptor basculante para
la calefacción del asiento
EE
(
b 37)
12Cambiador de CDEE
(
b Manual de instrucciones
adicional)
( ) Número entre paréntesis bPágina
con explicaciones
EEEquipos especiales
789121110
10LTbke4.bk Seite 7 Dienstag, 27. August 2002 10:49 10

8
Resumen general y manejo
1
Puesto de pilotaje

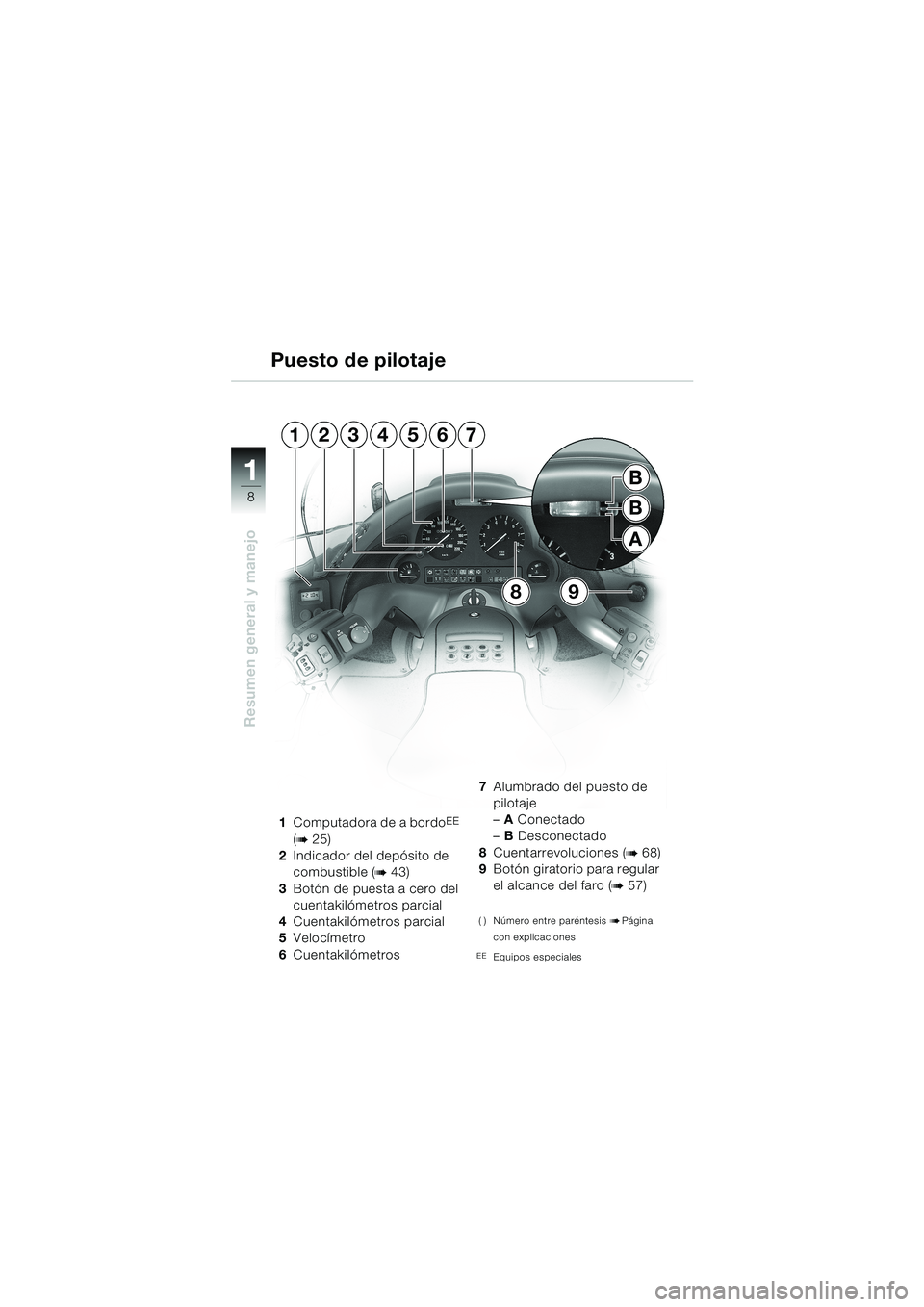

1Computadora de a bordoEE
(
b 25)
2Indicador del depósito de
combustible (
b 43)
3Botón de puesta a cero del
cuentakilómetros parcial
4Cuentakilómetros parcial
5Velocímetro
6Cuentakilómetros7Alumbrado del puesto de
pilotaje
–A Conectado
–B Desconectado
8Cuentarrevoluciones (
b 68)
9Botón giratorio para regular
el alcance del faro (
b 57)
( ) Número entre paréntesis bPágina
con explicaciones
EEEquipos especiales
9
B
B
A
8
1234567
10LTbke4.bk Seite 8 Dienstag, 27. August 2002 10:49 10

9
Resumen general y manejo
1
Puesto de pilotaje
10Testigos de control
(
b 10, 11)
11Cerradura de contacto y del
manillar (
b 13)
12Indicador de temperatura del
líquido refrigerante
AMotor frío
BMotor a la temperatura
de servicio
CMotor demasiado
caliente (
b 73)13Unidad de manejo de la
radio (
b Manual de instruc-
ciones adicional)
14Radio/reproductor de cas-
settes con compartimento
cerrado
( ) Número entre paréntesis bPágina
con explicaciones
13
14
1011
C
A
B
12
10LTbke4.bk Seite 9 Dienstag, 27. August 2002 10:49 10

10
Resumen general y manejo
1
45762
BA
98
13

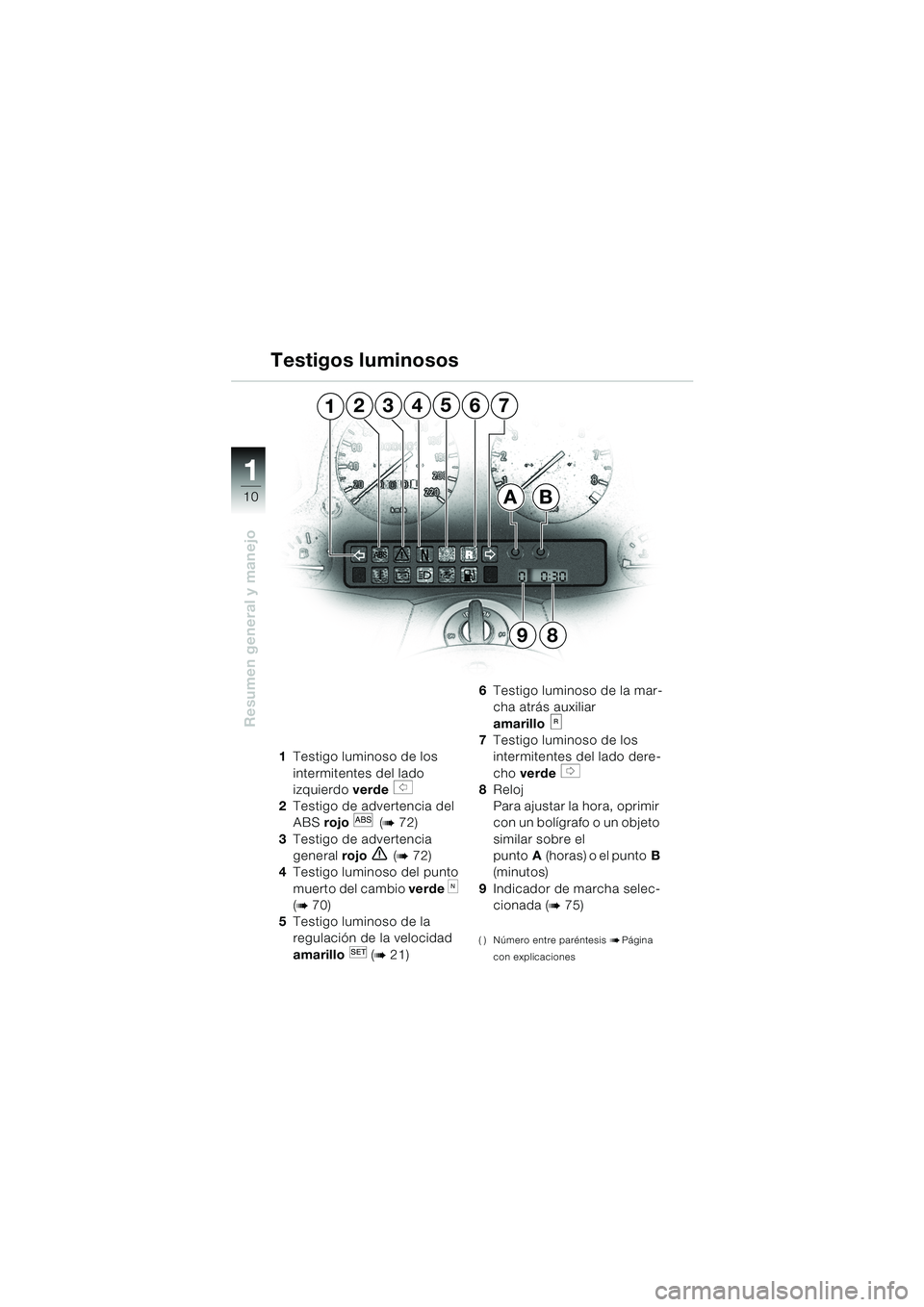

1Testigo luminoso de los
intermitentes del lado
izquierdo verde
s
2Testigo de advertencia del
ABS rojo
l (b 72)
3Testigo de advertencia
general rojo
e (b 72)
4Testigo luminoso del punto
muerto del cambio verde
k
(
b 70)
5Testigo luminoso de la
regulación de la velocidad
amarillo (
b 21)6Testigo luminoso de la mar-
cha atrás auxiliar
amarillo
7Testigo luminoso de los
intermitentes del lado dere-
cho verde
t
8Reloj
Para ajustar la hora, oprimir
con un bolígrafo o un objeto
similar sobre el
puntoA(horas) o el puntoB
(minutos)
9Indicador de marcha selec-
cionada (
b 75)
( ) Número entre paréntesis bPágina
con explicaciones
Testigos luminosos
10LTbke4.bk Seite 10 Dienstag, 27. August 2002 10:49 10

11
Resumen general y manejo
1
Testigos luminosos

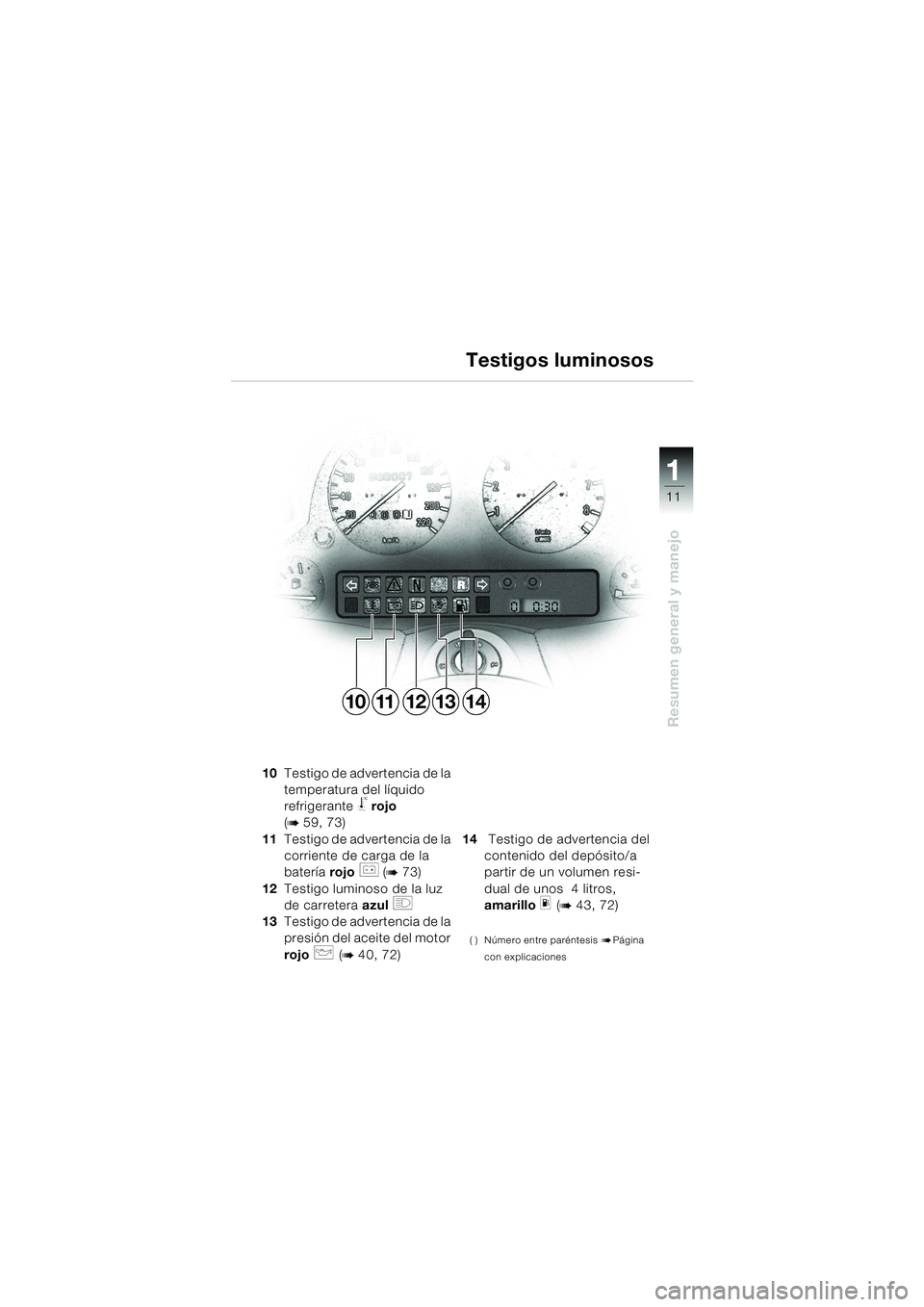

10Testigo de advertencia de la
temperatura del líquido
refrigerante
j rojo
(
b 59, 73)
11Testigo de advertencia de la
corriente de carga de la
batería rojo
r (b 73)
12Testigo luminoso de la luz
de carretera azul
q
13 Testigo de advertencia de la
presión del aceite del motor
rojo
p (b 40, 72)14 Testigo de advertencia del
contenido del depósito/a
partir de un volumen resi-
dual de unos 4 litros,
amarillo
m (b 43, 72)
( ) Número entre paréntesis bPágina
con explicaciones
1011121314
10LTbke4.bk Seite 11 Dienstag, 27. August 2002 10:49 10

12
Resumen general y manejo
1
Cerradura de contacto y del manillar

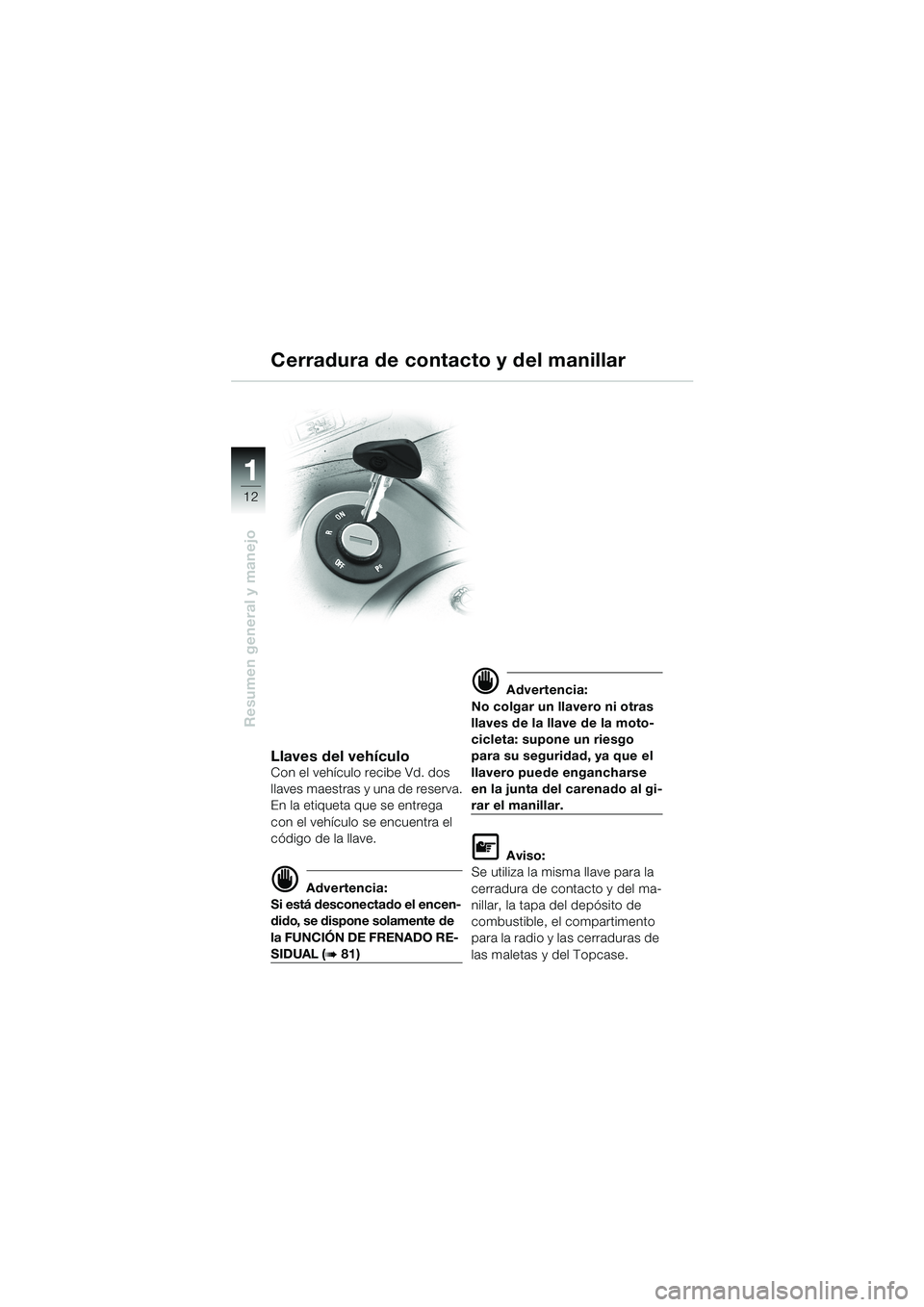

Llaves del vehículoCon el vehículo recibe Vd. dos
llaves maestras y una de reserva.
En la etiqueta que se entrega
con el vehículo se encuentra el
código de la llave.
d Advertencia:
Si está desconectado el encen-
dido, se dispone solamente de
la FUNCIÓN DE FRENADO RE-
SIDUAL (b 81)
d Advertencia:
No colgar un llavero ni otras
llaves de la llave de la moto-
cicleta: supone un riesgo
para su seguridad, ya que el
llavero puede engancharse
en la junta del carenado al gi-
rar el manillar.
L Aviso:
Se utiliza la misma llave para la
cerradura de contacto y del ma-
nillar, la tapa del depósito de
combustible, el compartimento
para la radio y las cerraduras de
las maletas y del Topcase.
10LTbke4.bk Seite 12 Dienstag, 27. August 2002 10:49 10

13
Resumen general y manejo
1

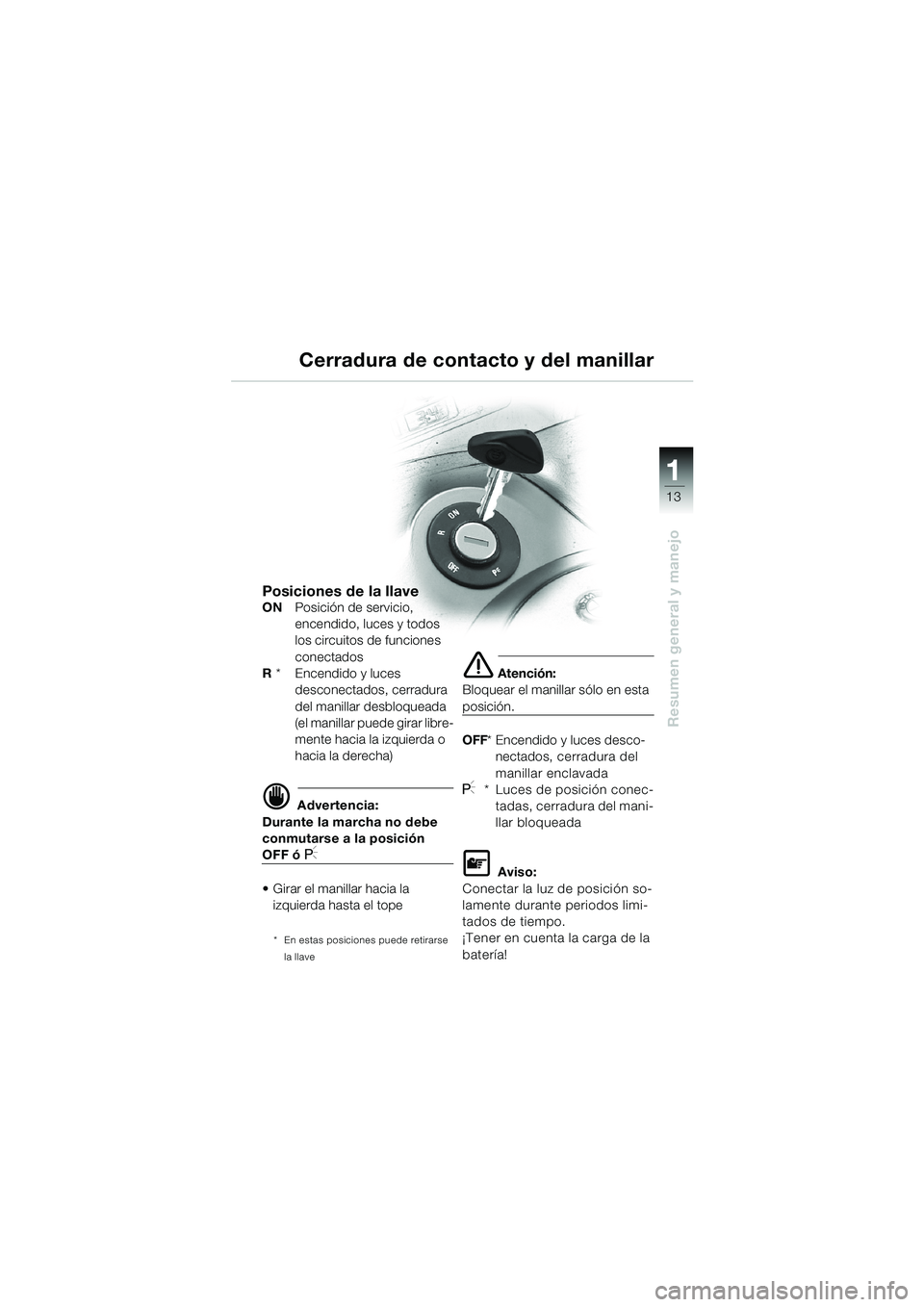

Cerradura de contacto y del manillar
Posiciones de la llaveONPosición de servicio,
encendido, luces y todos
los circuitos de funciones
conectados
R * Encendido y luces
desconectados, cerradura
del manillar desbloqueada
(el manillar puede girar libre-
mente hacia la izquierda o
hacia la derecha)
d Advertencia:
Durante la marcha no debe
conmutarse a la posición
OFF ó I
Girar el manillar hacia la
izquierda hasta el tope
* En estas posiciones puede retirarse
la llave
e Atención:
Bloquear el manillar sólo en esta
posición.
OFF* Encendido y luces desco-
nectados, cerradura del
manillar enclavada
I* Luces de posición conec-
tadas, cerradura del mani-
llar bloqueada
L Aviso:
Conectar la luz de posición so-
lamente durante periodos limi-
tados de tiempo.
¡Tener en cuenta la carga de la
batería!
10LTbke4.bk Seite 13 Dienstag, 27. August 2002 10:49 10

14
Resumen general y manejo
1
Conjunto del puño izquierdo
d Advertencia:
A fin de evitar que pueda
entrar aire en el circuito
hidráulico del embrague:
No girar los puños del
manillar.
1Interruptor para la regula-
ción de velocidad (
b 21)
2Interruptor de los intermi-
tentes de advertencia
(
b 16)
3Mando a distancia en el
manillar para el sistema de
sonido (
b Manual de ins-
trucciones adicional)4Interruptor para ajustar el
parabrisas (
b 17)
5Botón para la bocina
6Interruptor para los intermi-
tentes de la izquierda
Pulsar
–Intermitente encendido
Desconectar:
Reposición automática o
pulsando el interruptor de
desconexión de los inter-
mitentes 13 (
b 15)
7Interruptor de luz de cruce/
luz de carretera
FLuces de carretera
GLuces de cruce
FRáfagas
123
5467
