2002 BMW MOTORRAD K 1200 GT Handleiding (in Dutch)

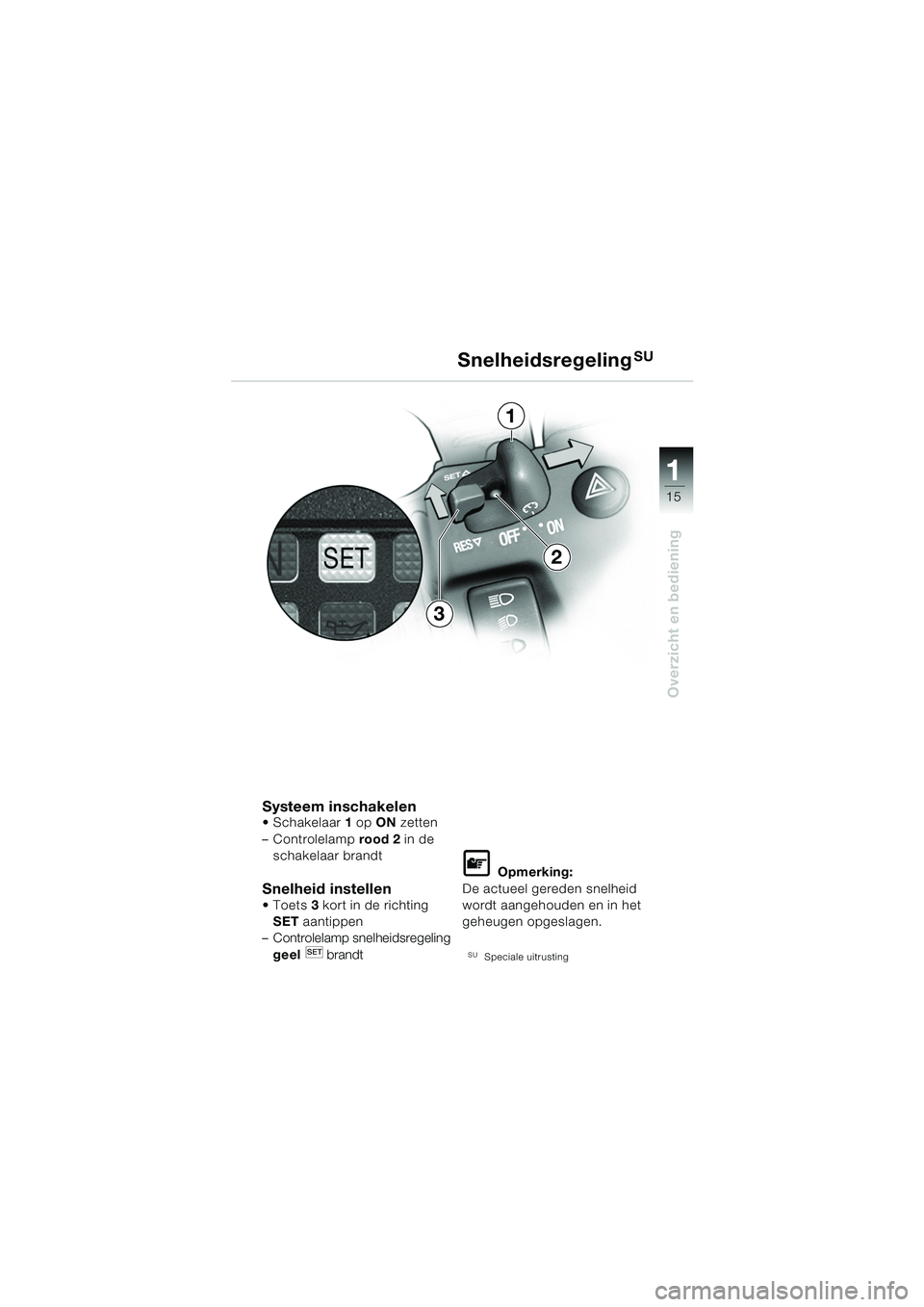

15
Overzicht en bediening
1
Systeem inschakelen Schakelaar1 op ON zetten
– Controlelamp rood 2 in de
schakelaar brandt
Snelheid instellen  Toets 3 kort in de richting
SET aantippen
– Controlelamp snelheidsregeling
geel brandt
L Opmerking:
De actueel gereden snelheid
wordt aangehouden en in het
geheugen opgeslagen.
SUSpeciale uitrusting
SnelheidsregelingSU
1
3
2
10k41bkn2.book Seite 15 Donnerstag, 24. Juli 2003 9:30 09

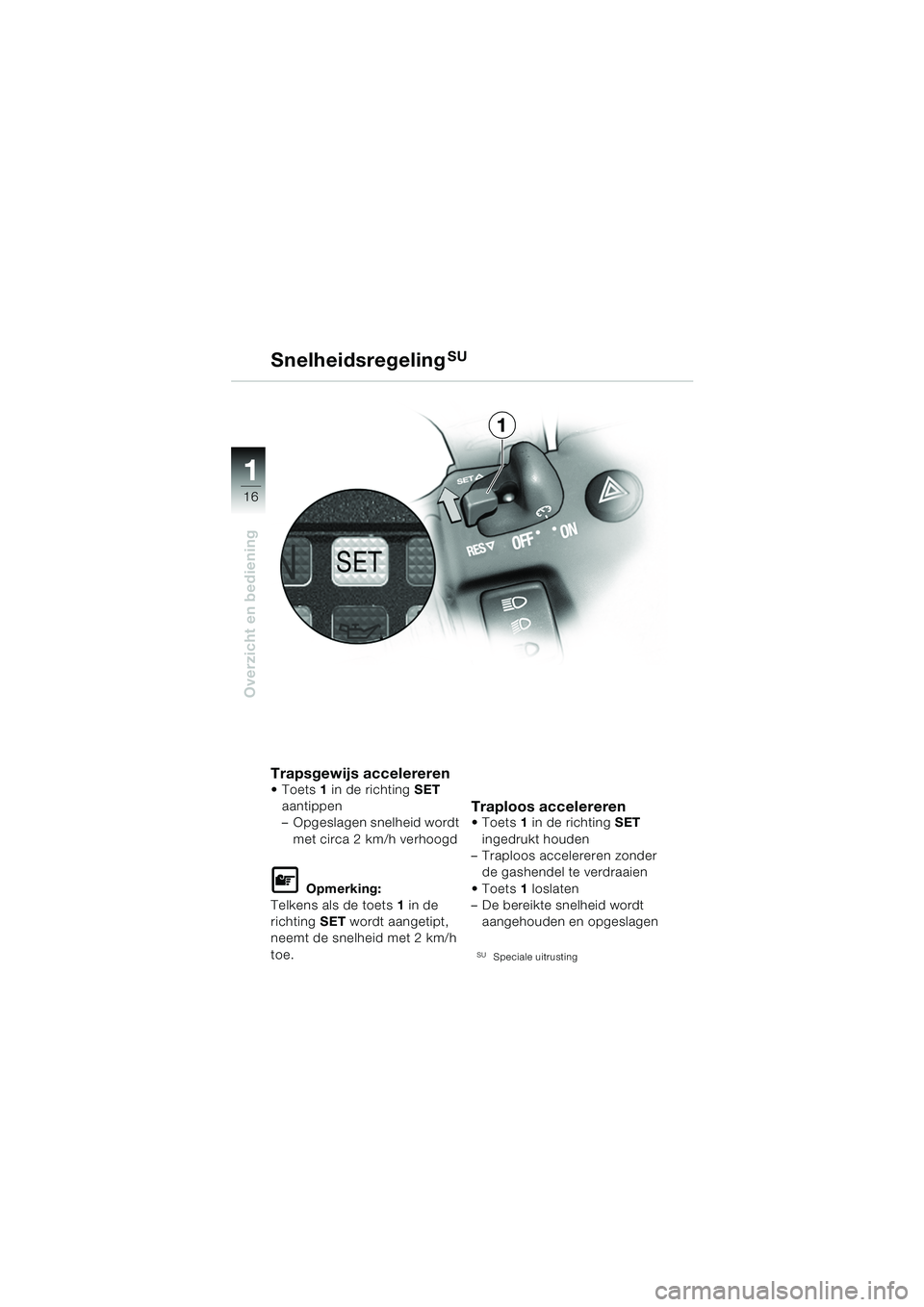

16
Overzicht en bediening
1
Trapsgewijs accelererenToets1 in de richting SET
aantippen
– Opgeslagen snelheid wordt met circa 2 km/h verhoogd
L Opmerking:
Telkens als de toets 1 in de
richting SET wordt aangetipt,
neemt de snelheid met 2 km/h
toe.
Traploos accelereren Toets 1 in de richting SET
ingedrukt houden
– Traploos accelereren zonder de gashendel te verdraaien
 Toets 1 loslaten
– De bereikte snelheid wordt
aangehouden en opgeslagen
SUSpeciale uitrusting
SnelheidsregelingSU
1
10k41bkn2.book Seite 16 Donnerstag, 24. Juli 2003 9:30 09

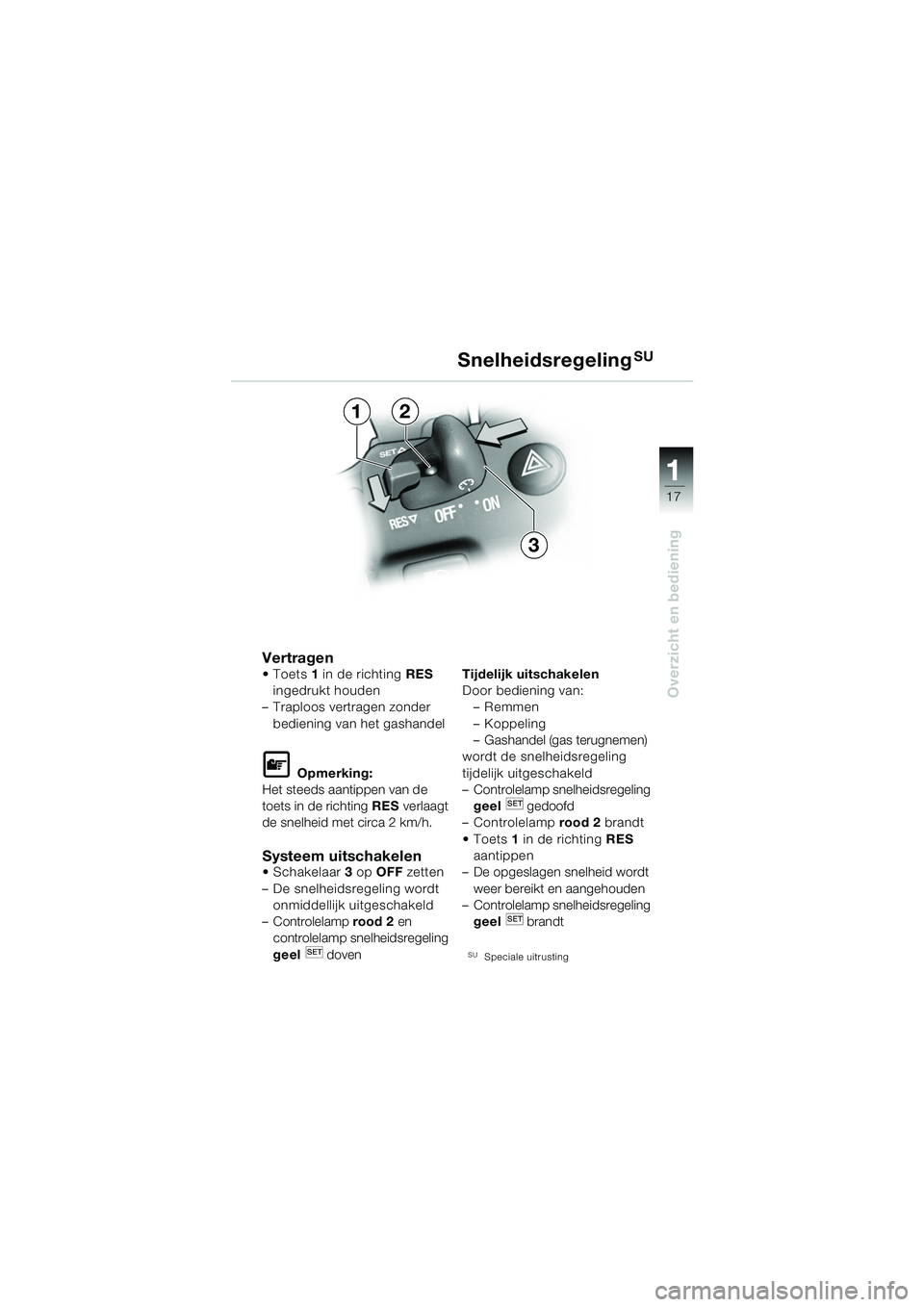

17
Overzicht en bediening
1
Vertragen Toets1 in de richting RES
ingedrukt houden
– Traploos vertragen zonder
bediening van het gashandel
L Opmerking:
Het steeds aantippen van de
toets in de richting RES verlaagt
de snelheid met circa 2 km/h.
Systeem uitschakelen Schakelaar 3 op OFF zetten
– De snelheidsregeling wordt onmiddellijk uitgeschakeld
– Controlelamp rood 2 en
controlelamp snelheidsregeling
geel doven 6 Tijdelijk uitschakelen
Door bediening van:
–Remmen
– Koppeling
– Gashandel (gas terugnemen)
wordt de snelheidsregeling
tijdelijk uitgeschakeld
– Controlelamp snelheidsregeling geel gedoofd
– Controlelamp rood 2 brandt
 Toets 1 in de richting RES
aantippen
– De opgeslagen snelheid wordt
weer bereikt en aangehouden
– Controlelamp snelheidsregeling
geel brandt
SUSpeciale uitrusting
SnelheidsregelingSU
1
3
2
10k41bkn2.book Seite 17 Donnerstag, 24. Juli 2003 9:30 09

18
Overzicht en bediening
1
Voetsteunplaat verstellen
d Waarschuwing:
De linker/rechter voetsteunpla-
ten mogen alleen zo worden
versteld, dat de beide steunpla-
ten zich in de bovenste of de
onderste stand bevinden.
Schakelpedaal aan de gewij-
zigde stand van de voetsteun
aanpassen.
e Attentie:
Bij een sportieve rijstijl moeten
beide voetsteunen in de hoogste
stand staan!
d Waarschuwing:
Let op de correcte ligging van
leidingen/kabels.
Beschadig de kabels niet.
De inbusbouten 1 en 2 beslist
met het voorgeschreven aan-
trekkoppel vastzetten.
Indien geen momentsleutel be-
schikbaar is, de voetsteunpla-
ten en het schakelpedaal bij
een specialist, bij voorkeur een
BMW motorfietsdealer laten
verstellen.
10k41bkn2.book Seite 18 Donnerstag, 24. Juli 2003 9:30 09

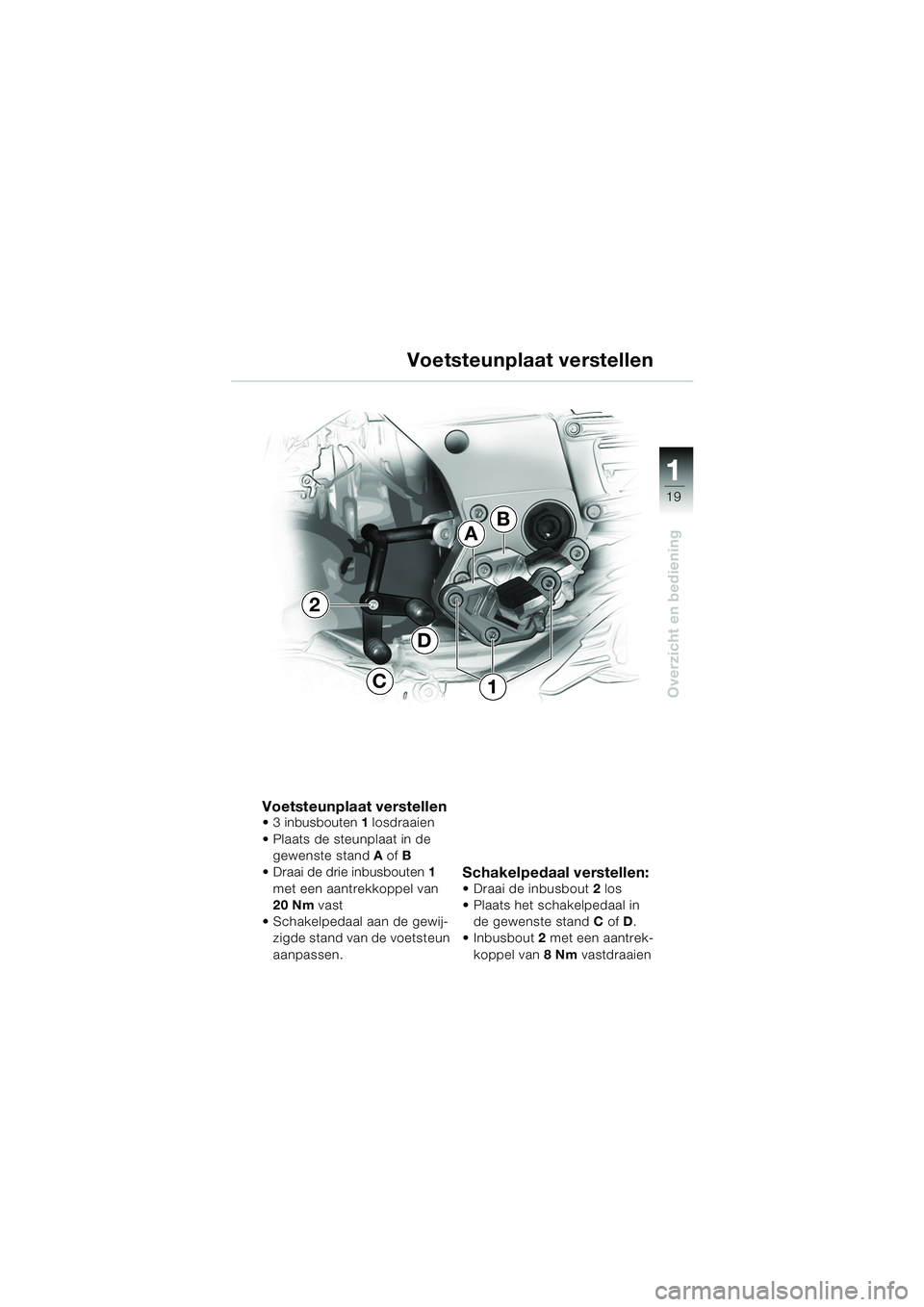

19
Overzicht en bediening
1
Voetsteunplaat verstellen3 inbusbouten 1 losdraaien
 Plaats de steunplaat in de gewenste stand A of B
 Draai de drie inbusbouten 1
met een aantrekkoppel van
20 Nm vast
 Schakelpedaal aan de gewij- zigde stand van de voetsteun
aanpassen.
Schakelpedaal verstellen: Draai de inbusbout 2 los
 Plaats het schakelpedaal in
de gewenste stand C of D.
 Inbusbout 2 met een aantrek-
koppel van 8Nm vastdraaien
Voetsteunplaat verstellen
2
AB
D
C1
10k41bkn2.book Seite 19 Donnerstag, 24. Juli 2003 9:30 09

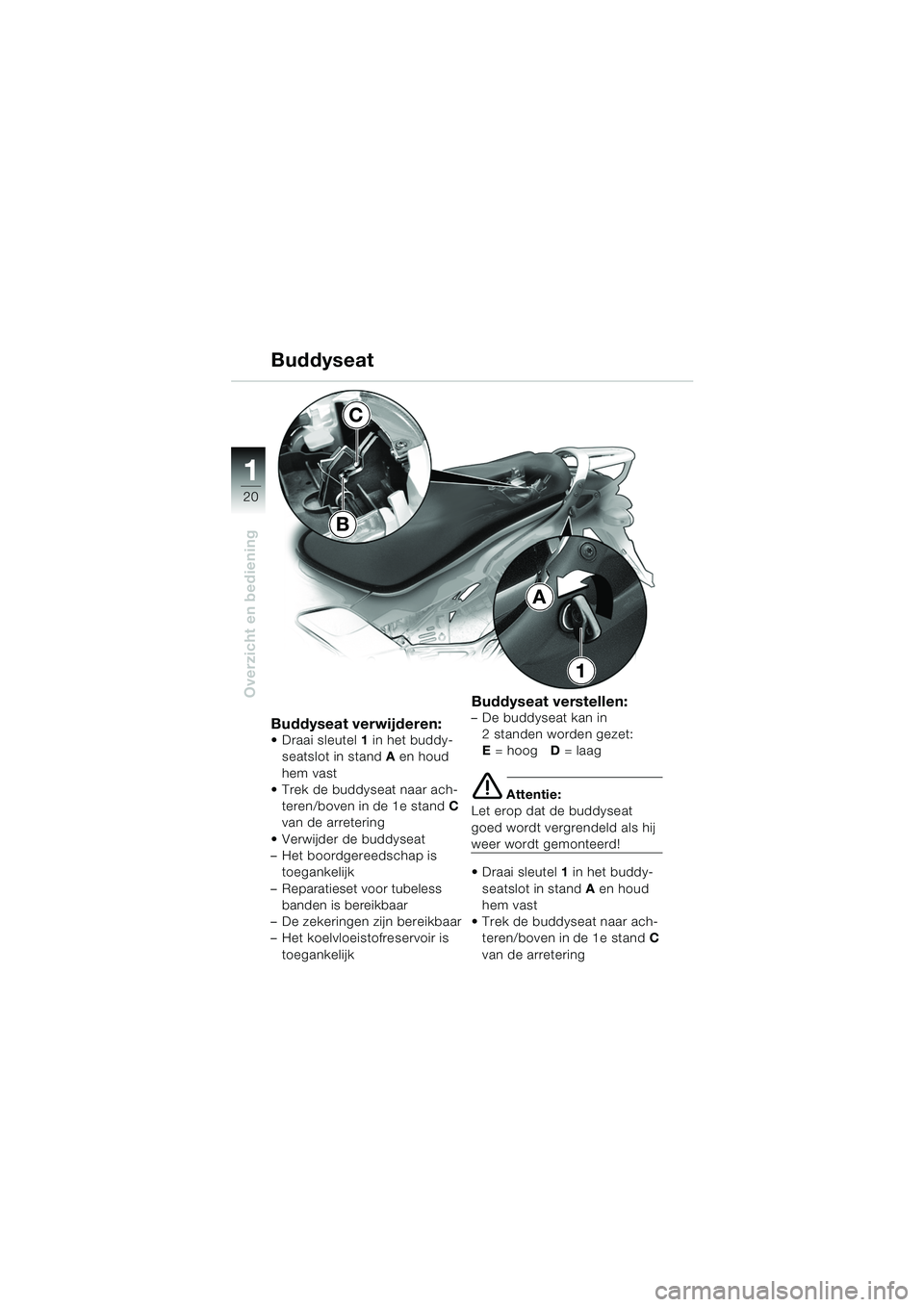

20
Overzicht en bediening
1
Buddyseat verwijderen:Draai sleutel1 in het buddy-
seatslot in stand A en houd
hem vast
 Trek de buddyseat naar ach-
teren/boven in de 1e stand C
van de arretering
 Verwijder de buddyseat
– Het boordgereedschap is toegankelijk
– Reparatieset voor tubeless banden is bereikbaar
– De zekeringen zijn bereikbaar
– Het koelvloeistofreservoir is toegankelijk
Buddyseat verstellen:– De buddyseat kan in 2 standen worden gezet:
E = hoog D = laag
e Attentie:
Let erop dat de buddyseat
goed wordt vergrendeld als hij
weer wordt gemonteerd!
 Draai sleutel 1 in het buddy-
seatslot in stand A en houd
hem vast
 Trek de buddyseat naar ach- teren/boven in de 1e stand C
van de arretering
Buddyseat
A
1
B
C
10k41bkn2.book Seite 20 Donnerstag, 24. Juli 2003 9:30 09

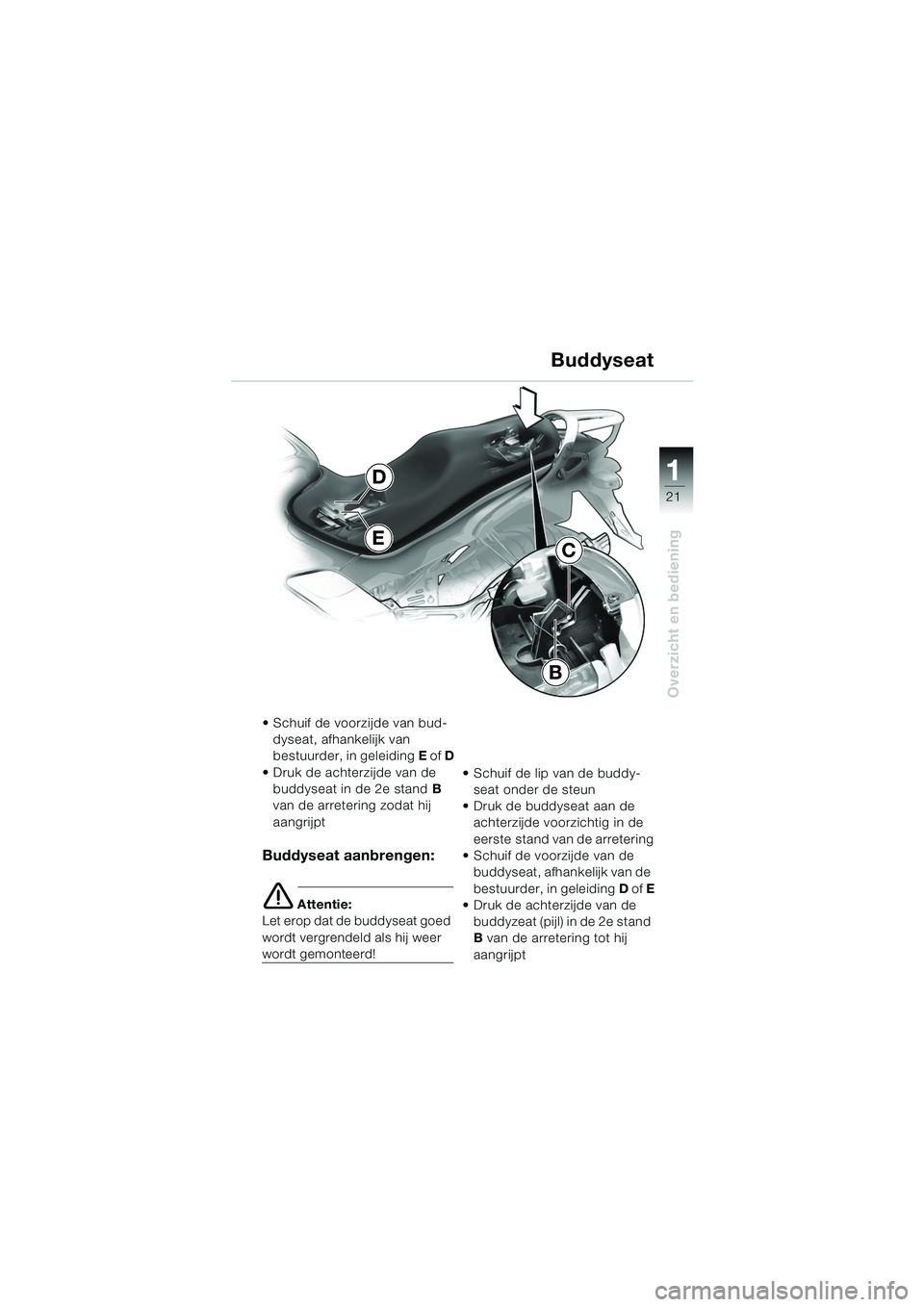

21
Overzicht en bediening
1
Buddyseat
 Schuif de voorzijde van bud-dyseat, afhankelijk van
bestuurder, in geleiding E of D
 Druk de achterzijde van de buddyseat in de 2e stand B
van de arretering zodat hij
aangrijpt
Buddyseat aanbrengen:
e Attentie:
Let erop dat de buddyseat goed
wordt vergrendeld als hij weer
wordt gemonteerd!  Schuif de lip van de buddy-
seat onder de steun
 Druk de buddyseat aan de achterzijde voorzichtig in de
eerste stand van de arretering
 Schuif de voorzijde van de buddyseat, afhankelijk van de
bestuurder, in geleiding D of E
 Druk de achterzijde van de
buddyzeat (pijl) in de 2e stand
B van de arretering tot hij
aangrijpt
E
D
B
C
10k41bkn2.book Seite 21 Donnerstag, 24. Juli 2003 9:30 09

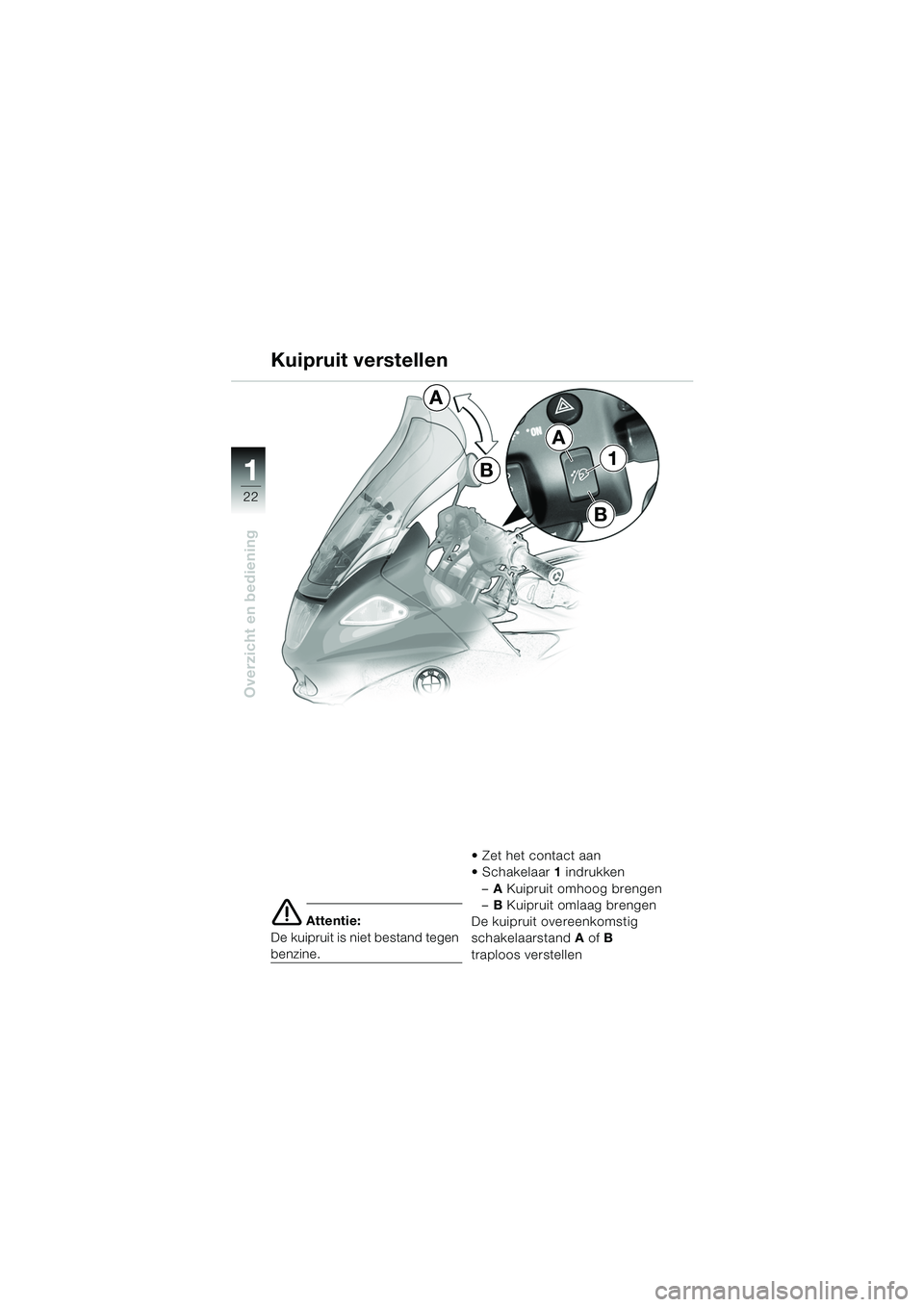

22
Overzicht en bediening
1
e Attentie:
De kuipruit is niet bestand tegen
benzine.  Zet het contact aan
 Schakelaar
1 indrukken
– A Kuipruit omhoog brengen
– B Kuipruit omlaag brengen
De kuipruit overeenkomstig
schakelaarstand A of B
traploos verstellen
A
B
1
Kuipruit verstellen
A
B
10k41bkn2.book Seite 22 Donnerstag, 24. Juli 2003 9:30 09
