2002 BMW MOTORRAD K 1200 GT Handleiding (in Dutch)

7

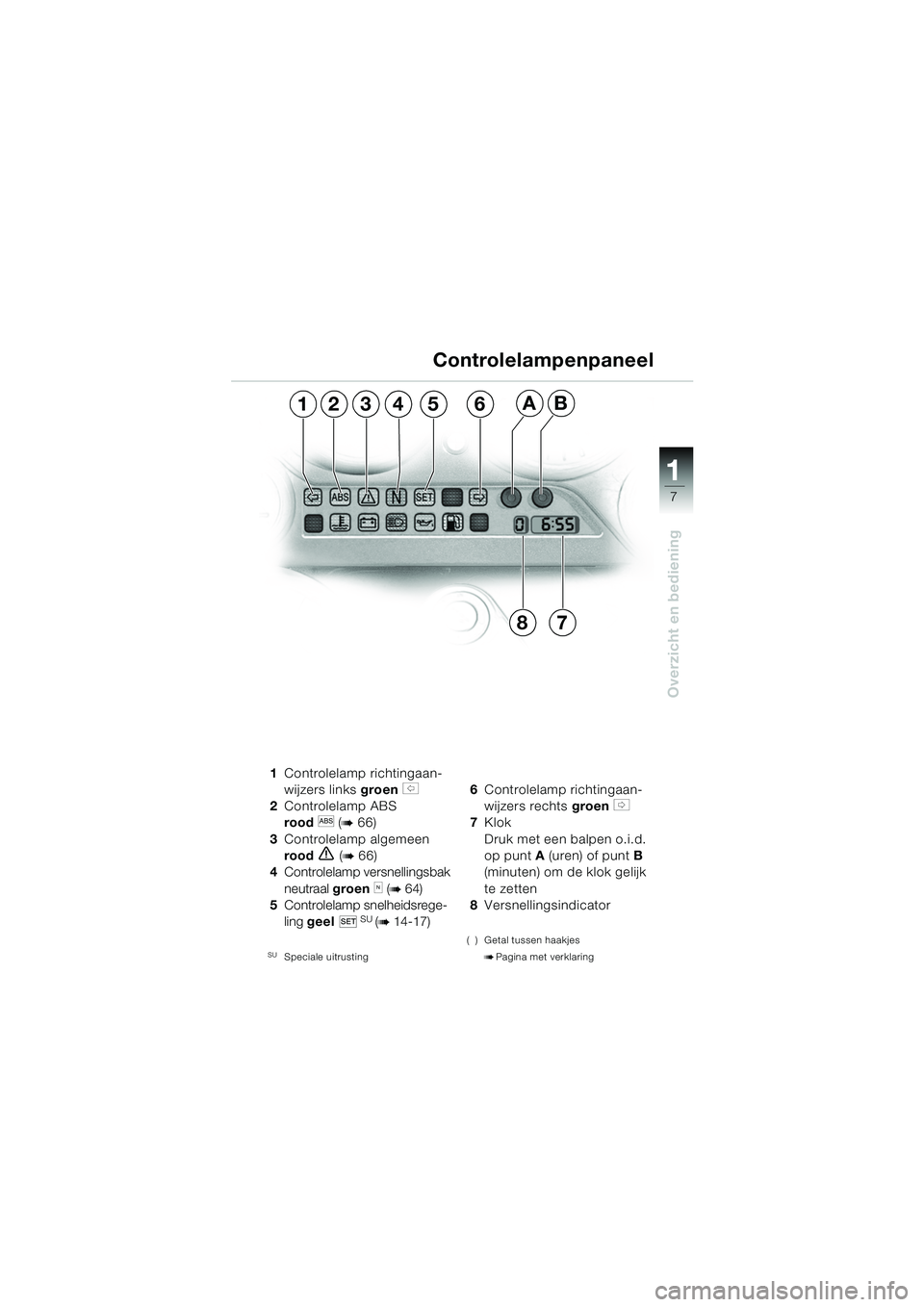

Overzicht en bediening
1
1Controlelamp richtingaan-
wijzers links groen
s
2 Controlelamp ABS
rood
l (b 66)
3 Controlelamp algemeen
rood
e (b 66)
4 Controlelamp versnellingsbak
neutraal groen
k (b 64)
5 Controlelamp snelheidsrege-
ling geel
SU (b 14-17)
SUSpeciale uitrusting
6Controlelamp richtingaan-
wijzers rechts groen
t
7 Klok
Druk met een balpen o.i.d.
op punt A(uren) of punt B
(minuten) om de klok gelijk
te zetten
8 Versnellingsindicator
( ) Getal tussen haakjes
bPagina met verklaring
Controlelampenpaneel
78
6A14B235
10k41bkn2.book Seite 7 Donnerstag, 24. Juli 2003 9:30 09

8
Overzicht en bediening
1

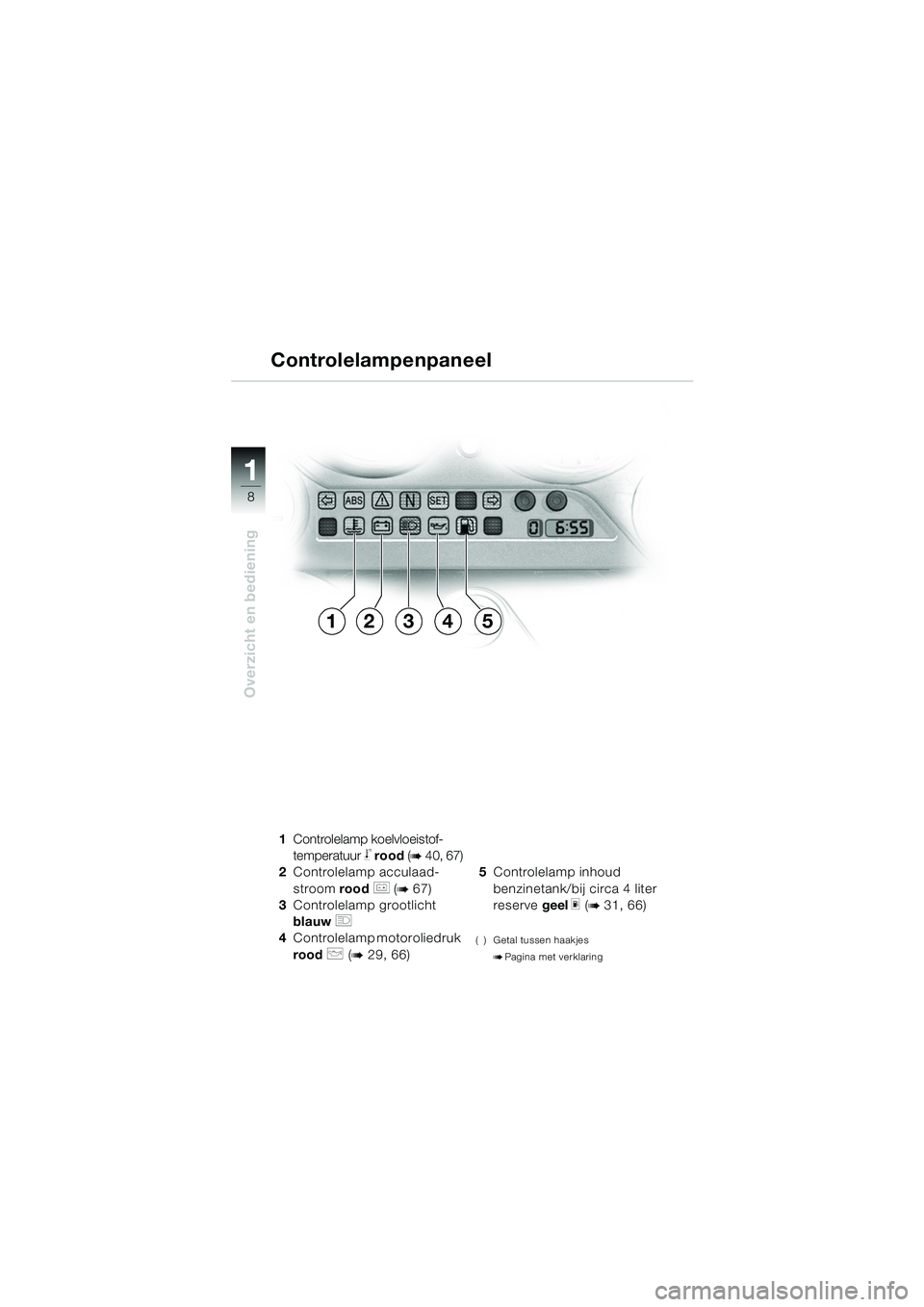

Controlelampenpaneel
1Controlelamp koelvloeistof-
temperatuur
j rood (b 40, 67)
2 Controlelamp acculaad-
stroom rood
r (b 67)
3 Controlelamp grootlicht
blauw
q
4 Controlelamp motoroliedruk
rood
p (b 29, 66) 5
Controlelamp inhoud
benzinetank/bij circa 4 liter
reserve geel
m (b 31, 66)
( ) Getal tussen haakjes
bPagina met verklaring
34512
10k41bkn2.book Seite 8 Donnerstag, 24. Juli 2003 9:30 09

9
Overzicht en bediening
1

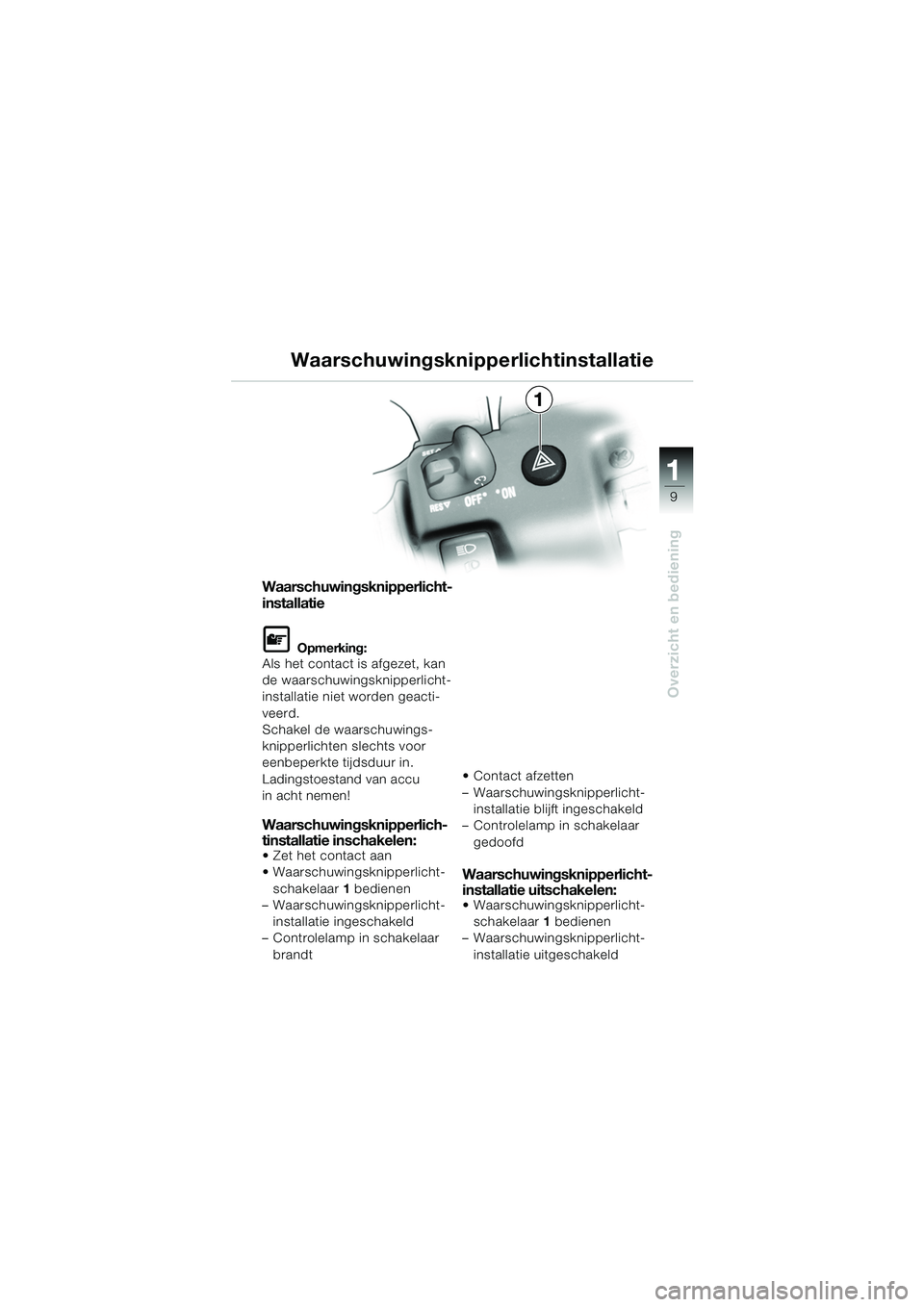

Waarschuwingsknipperlicht-
installatie
L Opmerking:
Als het contact is afgezet, kan
de waarschuwingsknipperlicht-
installatie niet worden geacti-
veerd.
Schakel de waarschuwings-
knipperlichten slechts voor
eenbeperkte tijdsduur in.
Ladingstoestand van accu
in acht nemen!
Waarschuwingsknipperlich-
tinstallatie inschakelen:
 Zet het contact aan
 Waarschuwingsknipperlicht-
schakelaar 1 bedienen
– Waarschuwingsknipperlicht-
installatie ingeschakeld
– Controlelamp in schakelaar
brandt  Contact afzetten
– Waarschuwingsknipperlicht-
installatie blijft ingeschakeld
– Controlelamp in schakelaar
gedoofd
Waarschuwingsknipperlicht-
installatie uitschakelen:
 Waarschuwingsknipperlicht-schakelaar 1 bedienen
– Waarschuwingsknipperlicht-
installatie uitgeschakeld
1
Waarschuwingsknipperlichtinstallatie
10k41bkn2.book Seite 9 Donnerstag, 24. Juli 2003 9:30 09

10
Overzicht en bediening
1

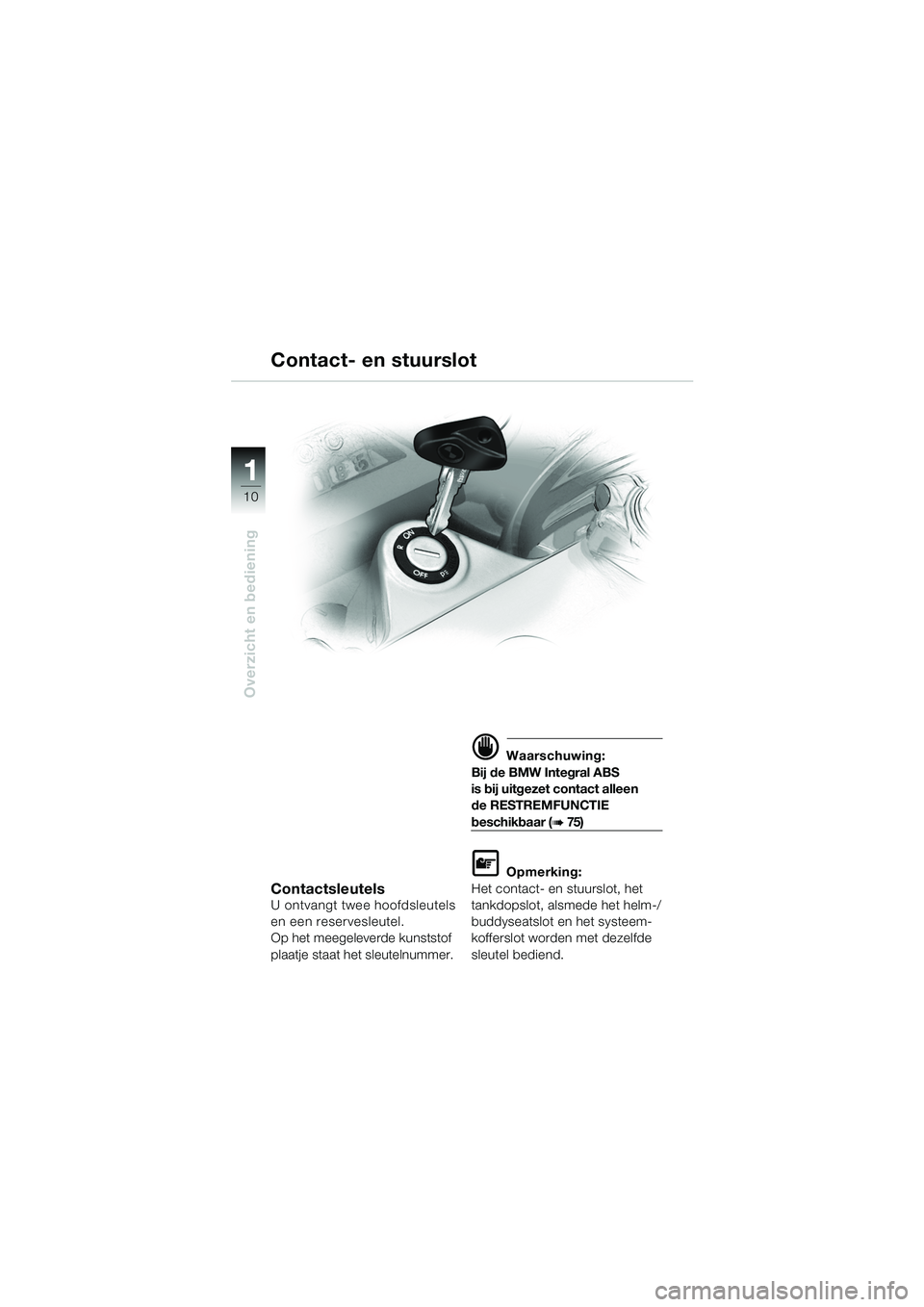

ContactsleutelsU ontvangt twee hoofdsleutels
en een reservesleutel.
Op het meegeleverde kunststof
plaatje staat het sleutelnummer.
d Waarschuwing:
Bij de BMW Integral ABS
is bij uitgezet contact alleen
de RESTREMFUNCTIE
beschikbaar (b 75 )
L Opmerking:
Het contact- en stuurslot, het
tankdopslot, alsmede het helm-/
buddyseatslot en het systeem-
kofferslot worden met dezelfde
sleutel bediend.
Contact- en stuurslot
10k41bkn2.book Seite 10 Donnerstag, 24. Juli 2003 9:30 09

11
Overzicht en bediening
1

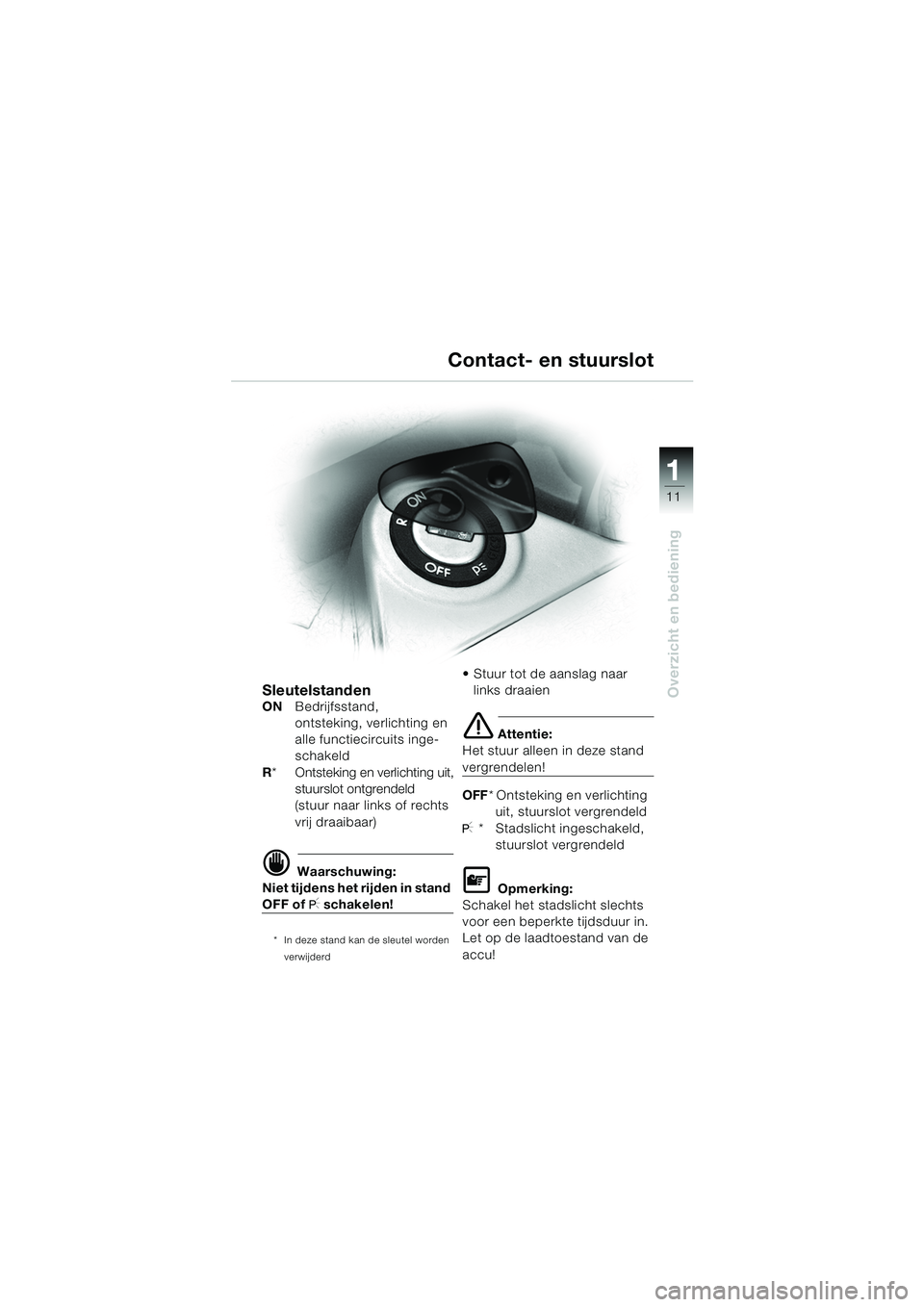

Contact- en stuurslot
SleutelstandenONBedrijfsstand,
ontsteking, verlichting en
alle functiecircuits inge-
schakeld
R * Ontsteking en verlichting uit,
stuurslot ontgrendeld
(stuur naar links of rechts
vrij draaibaar)
d Waarschuwing:
Niet tijdens het rijden in stand
OFF of I schakelen!
* In deze stand kan de sleutel worden
verwijderd
 Stuur tot de aanslag naar links draaien
e Attentie:
Het stuur alleen in deze stand
vergrendelen!
OFF * Ontsteking en verlichting
uit, stuurslot vergrendeld
I * Stadslicht ingeschakeld, stuurslot vergrendeld
L Opmerking:
Schakel het stadslicht slechts
voor een beperkte tijdsduur in.
Let op de laadtoestand van de
accu!
10k41bkn2.book Seite 11 Donnerstag, 24. Juli 2003 9:30 09

12
Overzicht en bediening
1

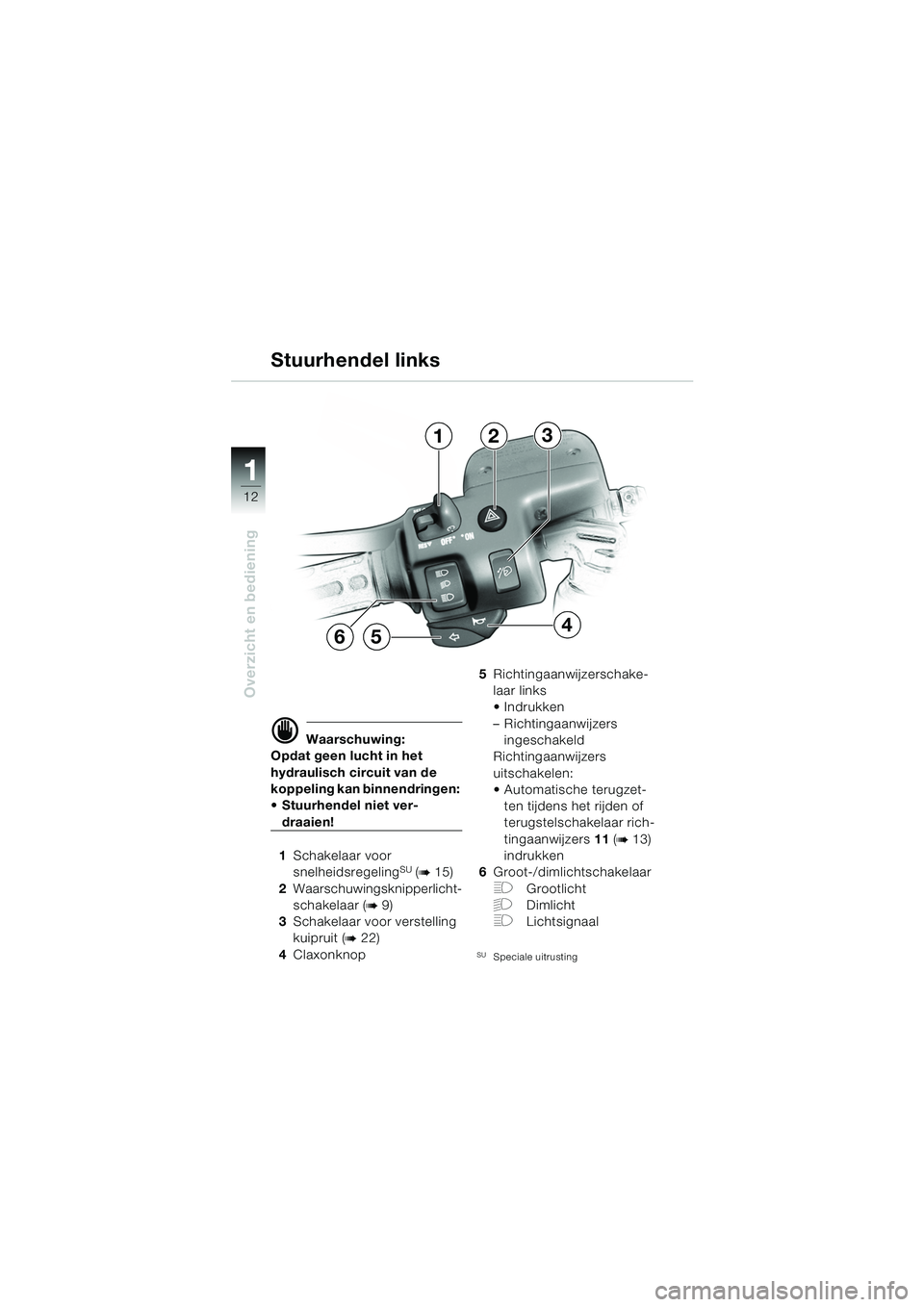

d Waarschuwing:
Opdat geen lucht in het
hydraulisch circuit van de
koppeling kan binnendringen:
 Stuurhendel niet ver-
draaien!
1 Schakelaar voor
snelheidsregeling
SU (b 15)
2 Waarschuwingsknipperlicht-
schakelaar (
b 9)
3 Schakelaar voor verstelling
kuipruit (
b 22)
4 Claxonknop 5
Richtingaanwijzerschake-
laar links
Indrukken
– Richtingaanwijzers
ingeschakeld
Richtingaanwijzers
uitschakelen:
 Automatische terugzet- ten tijdens het rijden of
terugstelschakelaar rich-
tingaanwijzers 11 (
b 13)
indrukken
6 Groot-/dimlichtschakelaar
FGrootlicht
GDimlicht
FLichtsignaal
SUSpeciale uitrusting
Stuurhendel links
123
654
10k41bkn2.book Seite 12 Donnerstag, 24. Juli 2003 9:30 09

13
Overzicht en bediening
1

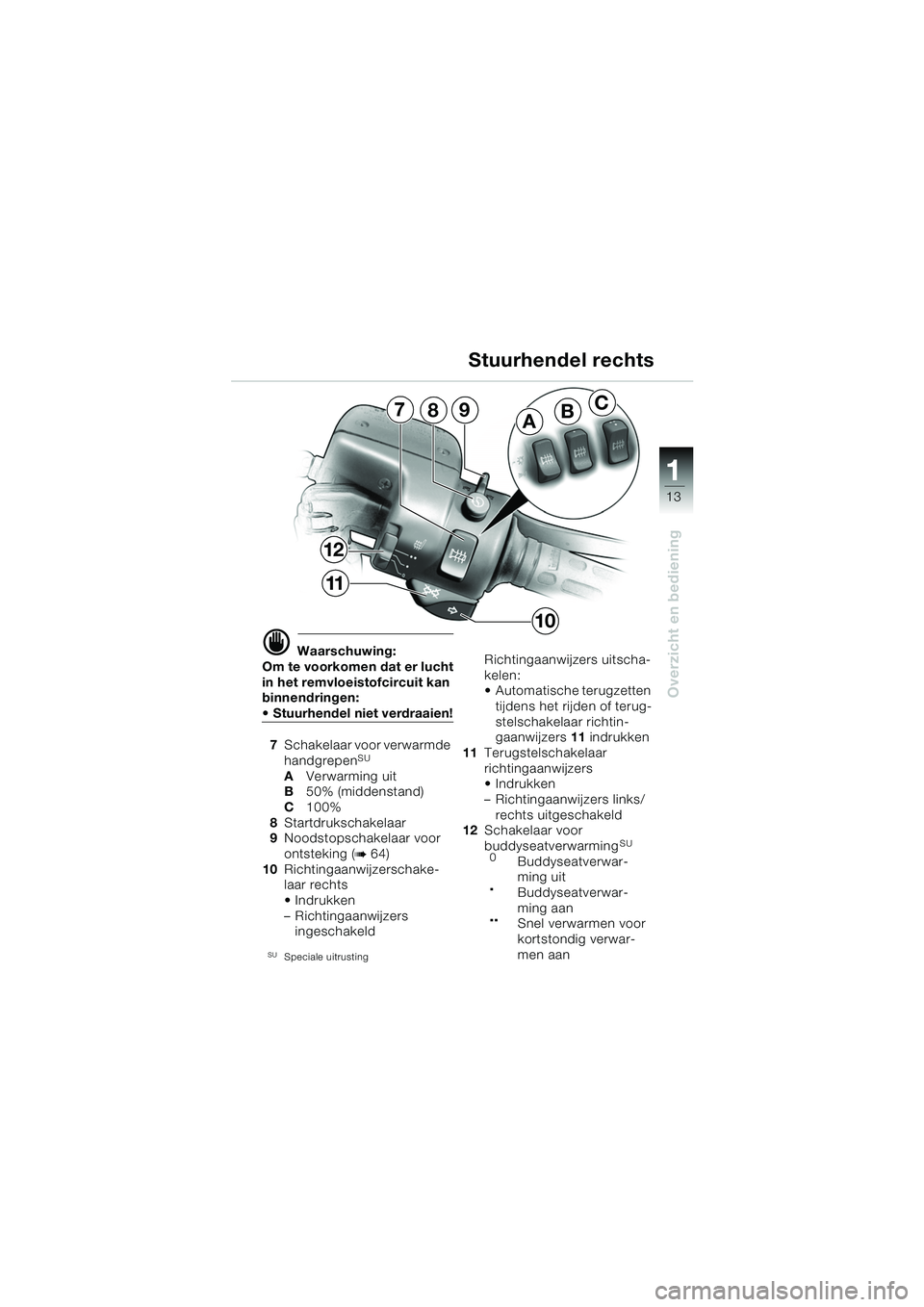

d Waarschuwing:
Om te voorkomen dat er lucht
in het remvloeistofcircuit kan
binnendringen:
 Stuurhendel niet verdraaien!
7 Schakelaar voor verwarmde
handgrepen
SU
A Verwarming uit
B 50% (middenstand)
C 100%
8 Startdrukschakelaar
9 Noodstopschakelaar voor
ontsteking (
b 64)
10 Richtingaanwijzerschake-
laar rechts
Indrukken
– Richtingaanwijzers
ingeschakeld
SUSpeciale uitrusting
Richtingaanwijzers uitscha-
kelen:
 Automatische terugzetten
tijdens het rijden of terug-
stelschakelaar richtin-
gaanwijzers 11 indrukken
11 Terugstelschakelaar
richtingaanwijzers
 Indrukken
– Richtingaanwijzers links/
rechts uitgeschakeld
12 Schakelaar voor
buddyseatverwarming
SU
0Buddyseatverwar-
ming uit

.Buddyseatverwar-
ming aan

..Snel verwarmen voor
kortstondig verwar-
men aan
Stuurhendel rechts
ABC7
12
11
89
10
10k41bkn2.book Seite 13 Donnerstag, 24. Juli 2003 9:30 09

14
Overzicht en bediening
1

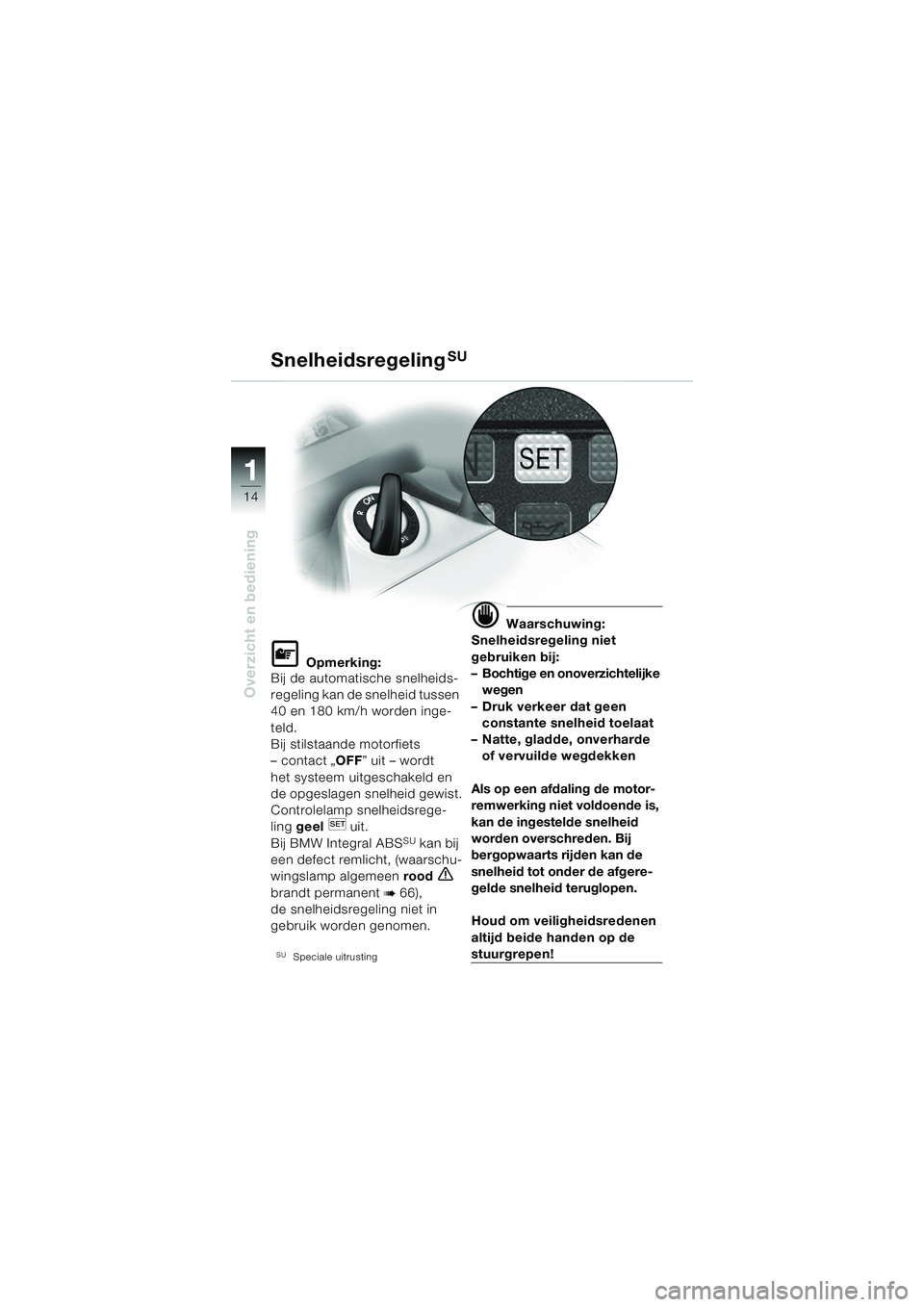

SnelheidsregelingSU
L Opmerking:
Bij de automatische snelheids-
regeling kan de snelheid tussen
40 en 180 km/h worden inge-
teld.
Bij stilstaande motorfiets
– contact „ OFF” uit – wordt
het systeem uitgeschakeld en
de opgeslagen snelheid gewist.
Controlelamp snelheidsrege-
ling geel uit.
Bij BMW Integral ABS
SU kan bij
een defect remlicht, (waarschu-
wingslamp algemeen rood
e
brandt permanent b 66),
de snelheidsregeling niet in
gebruik worden genomen.
SUSpeciale uitrusting
d Waarschuwing:
Snelheidsregeling niet
gebruiken bij:
– Bochtige en onoverzichtelijke wegen
– Druk verkeer dat geen constante snelheid toelaat
– Natte, gladde, onverharde of vervuilde wegdekken
Als op een afdaling de motor-
remwerking niet voldoende is,
kan de ingestelde snelheid
worden overschreden. Bij
bergopwaarts rijden kan de
snelheid tot onder de afgere-
gelde snelheid teruglopen.
Houd om veiligheidsredenen
altijd beide handen op de
stuurgrepen!
