3
71
Starten – Rijden - Parkeren

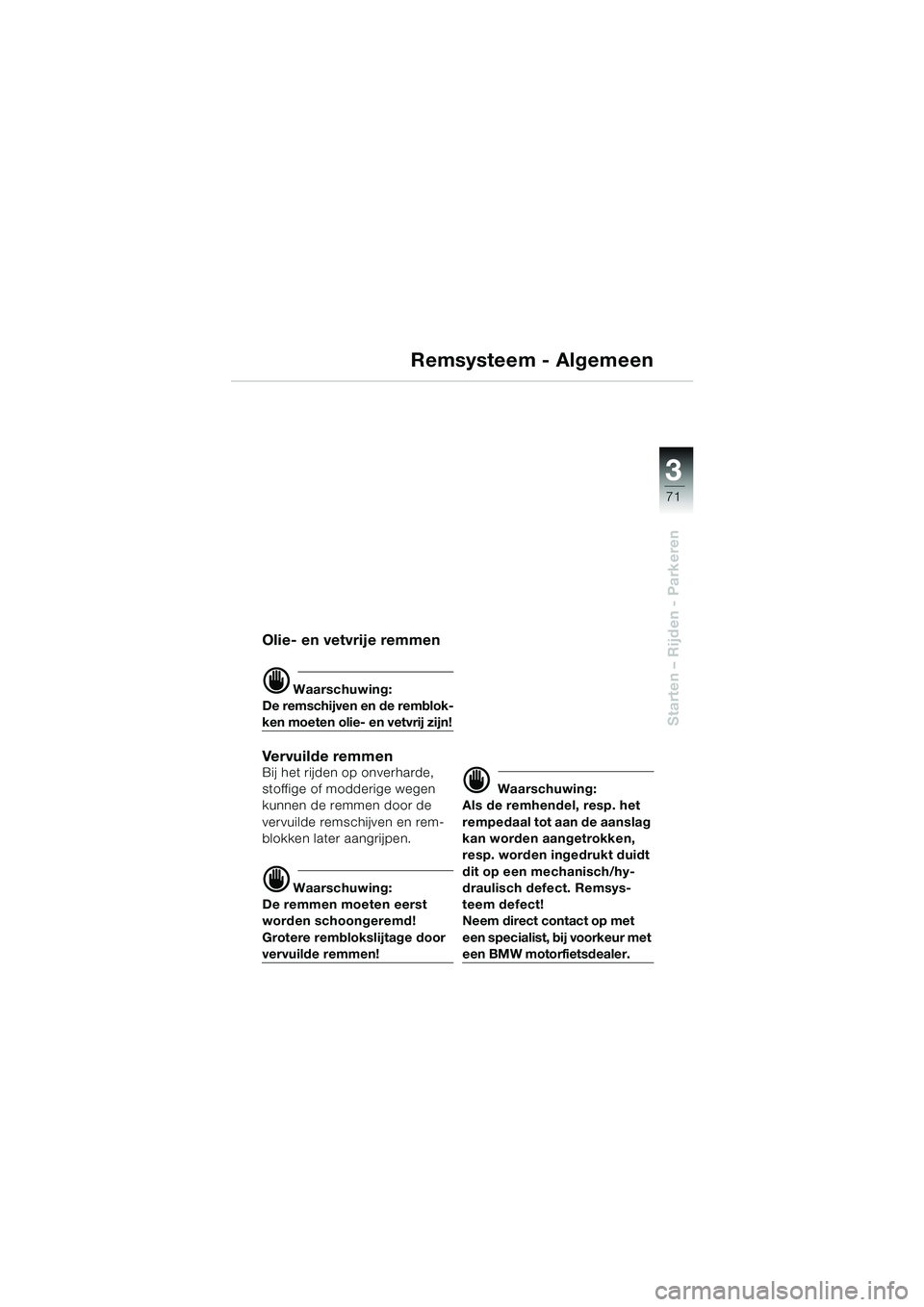

Remsysteem - Algemeen
Olie- en vetvrije remmen
d Waarschuwing:
De remschijven en de remblok-
ken moeten olie- en vetvrij zijn!
Vervuilde remmenBij het rijden op onverharde,
stoffige of modderige wegen
kunnen de remmen door de
vervuilde remschijven en rem-
blokken later aangrijpen.
d Waarschuwing:
De remmen moeten eerst
worden schoongeremd!
Grotere remblokslijtage door
vervuilde remmen!
d Waarschuwing:
Als de remhendel, resp. het
rempedaal tot aan de aanslag
kan worden aangetrokken,
resp. worden ingedrukt duidt
dit op een mechanisch/hy-
draulisch defect. Remsys-
teem defect!
Neem direct contact op met
een specialist, bij voorkeur met
een BMW motorfietsdealer.
10k41bkn2.book Seite 71 Donnerstag, 24. Juli 2003 9:30 09

72
Starten – Rijden - Parkeren
3
Remsysteem - met BMW Integral ABS

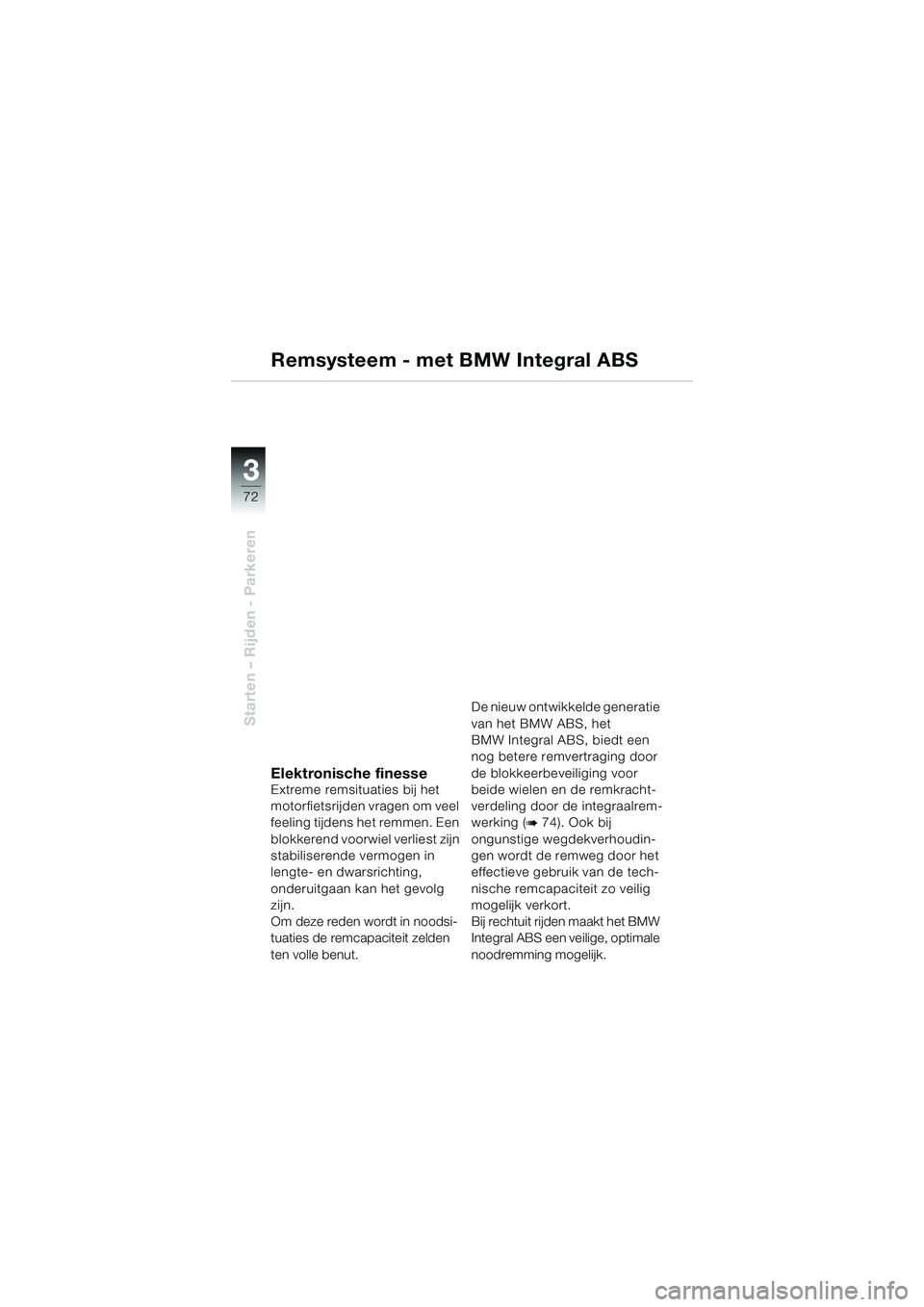

Elektronische finesseExtreme remsituaties bij het
motorfietsrijden vragen om veel
feeling tijdens het remmen. Een
blokkerend voorwiel verliest zijn
stabiliserende vermogen in
lengte- en dwarsrichting,
onderuitgaan kan het gevolg
zijn.
Om deze reden wordt in noodsi-
tuaties de remcapaciteit zelden
ten volle benut.De nieuw ontwikkelde generatie
van het BMW ABS, het
BMW Integral ABS, biedt een
nog betere remvertraging door
de blokkeerbeveiliging voor
beide wielen en de remkracht-
verdeling door de integraalrem-
werking (
b 74). Ook bij
ongunstige wegdekverhoudin-
gen wordt de remweg door het
effectieve gebruik van de tech-
nische remcapaciteit zo veilig
mogelijk verkort.
Bij rechtuit rijden maakt het BMW
Integral ABS een veilige, optimale
noodremming mogelijk.
10k41bkn2.book Seite 72 Donnerstag, 24. Juli 2003 9:30 09

3
73
Starten – Rijden - Parkeren
Remsysteem - met BMW Integral ABS

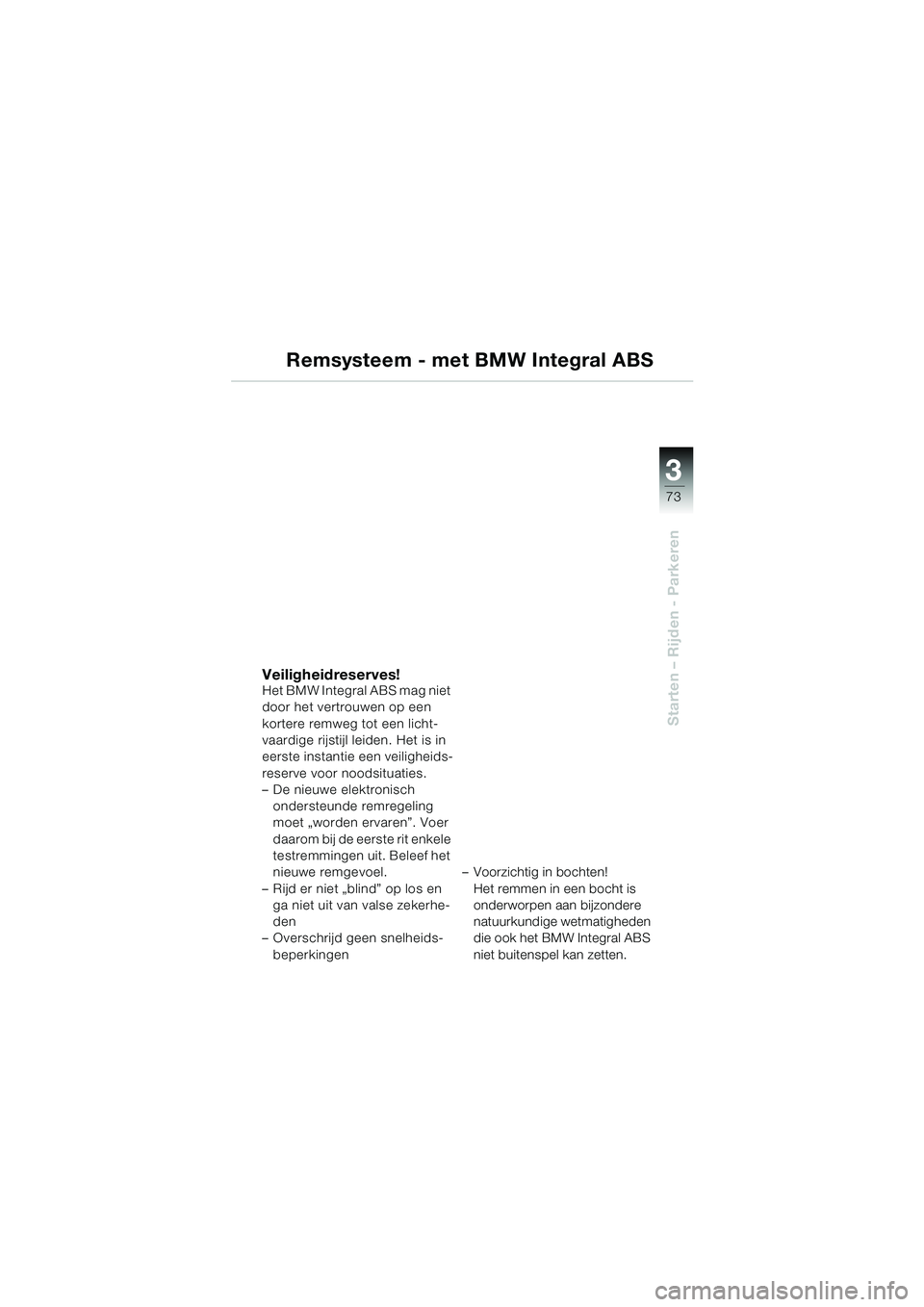

Veiligheidreserves!Het BMW Integral ABS mag niet
door het vertrouwen op een
kortere remweg tot een licht-
vaardige rijstijl leiden. Het is in
eerste instantie een veiligheids-
reserve voor noodsituaties.
– De nieuwe elektronisch ondersteunde remregeling
moet „worden ervaren”. Voer
daarom bij de eerste rit enkele
testremmingen uit. Beleef het
nieuwe remgevoel.
– Rijd er niet „blind” op los en ga niet uit van valse zekerhe-
den
– Overschrijd geen snelheids-
beperkingen – Voorzichtig in bochten!
Het remmen in een bocht is
onderworpen aan bijzondere
natuurkundige wetmatigheden
die ook het BMW Integral ABS
niet buitenspel kan zetten.
10k41bkn2.book Seite 73 Donnerstag, 24. Juli 2003 9:30 09

74
Starten – Rijden - Parkeren
3
Remsysteem - met BMW Integral ABS

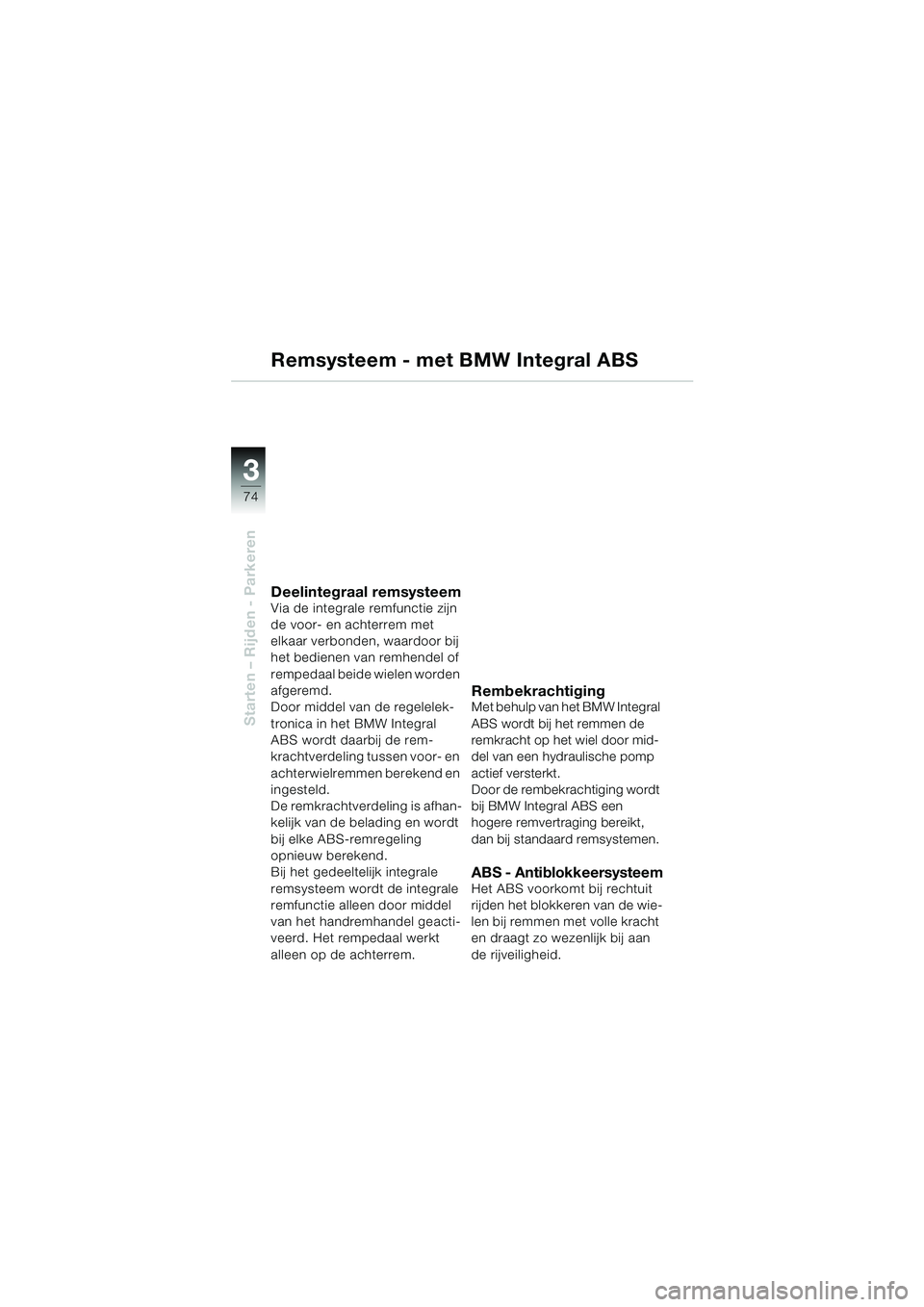

Deelintegraal remsysteemVia de integrale remfunctie zijn
de voor- en achterrem met
elkaar verbonden, waardoor bij
het bedienen van remhendel of
rempedaal beide wielen worden
afgeremd.
Door middel van de regelelek-
tronica in het BMW Integral
ABS wordt daarbij de rem-
krachtverdeling tussen voor- en
achterwielremmen berekend en
ingesteld.
De remkrachtverdeling is afhan-
kelijk van de belading en wordt
bij elke ABS-remregeling
opnieuw berekend.
Bij het gedeeltelijk integrale
remsysteem wordt de integrale
remfunctie alleen door middel
van het handremhandel geacti-
veerd. Het rempedaal werkt
alleen op de achterrem.
RembekrachtigingMet behulp van het BMW Integral
ABS wordt bij het remmen de
remkracht op het wiel door mid-
del van een hydraulische pomp
actief versterkt.
Door de rembekrachtiging wordt
bij BMW Integral ABS een
hogere remvertraging bereikt,
dan bij standaard remsystemen.
ABS - AntiblokkeersysteemHet ABS voorkomt bij rechtuit
rijden het blokkeren van de wie-
len bij remmen met volle kracht
en draagt zo wezenlijk bij aan
de rijveiligheid.
10k41bkn2.book Seite 74 Donnerstag, 24. Juli 2003 9:30 09

3
75
Starten – Rijden - Parkeren
Remsysteem - met BMW Integral ABS

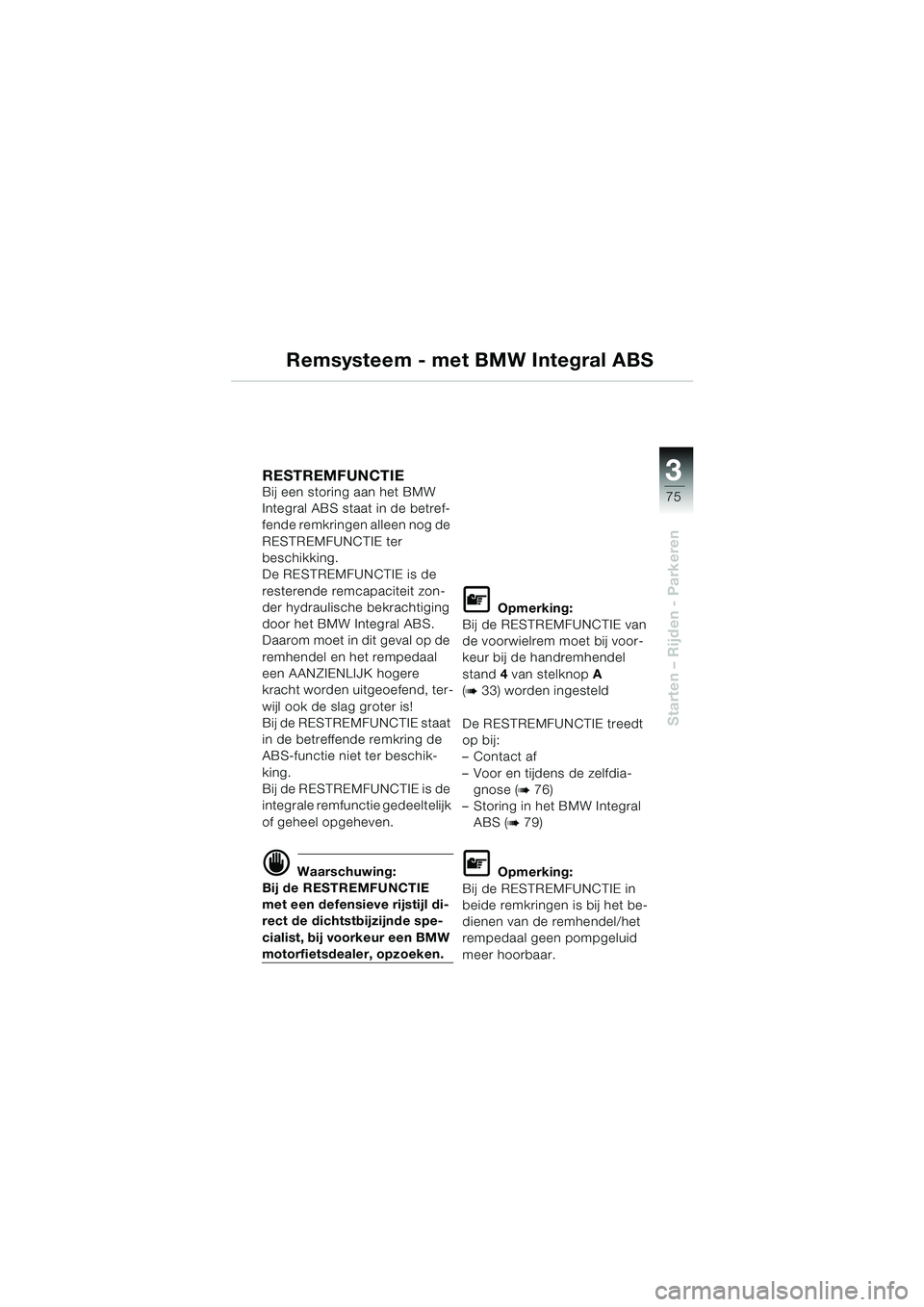

RESTREMFUNCTIE Bij een storing aan het BMW
Integral ABS staat in de betref-
fende remkringen alleen nog de
RESTREMFUNCTIE ter
beschikking.
De RESTREMFUNCTIE is de
resterende remcapaciteit zon-
der hydraulische bekrachtiging
door het BMW Integral ABS.
Daarom moet in dit geval op de
remhendel en het rempedaal
een AANZIENLIJK hogere
kracht worden uitgeoefend, ter-
wijl ook de slag groter is!
Bij de RESTREMFUNCTIE staat
in de betreffende remkring de
ABS-functie niet ter beschik-
king.
Bij de RESTREMFUNCTIE is de
integrale remfunctie gedeeltelijk
of geheel opgeheven.
d Waarschuwing:
Bij de RESTREMFUNCTIE
met een defensieve rijstijl di-
rect de dichtstbijzijnde spe-
cialist, bij voorkeur een BMW
motorfietsdealer, opzoeken.
L Opmerking:
Bij de RESTREMFUNCTIE van
de voorwielrem moet bij voor-
keur bij de handremhendel
stand 4 van stelknop A
(
b 33) worden ingesteld
De RESTREMFUNCTIE treedt
op bij:
–Contact af
– Voor en tijdens de zelfdia- gnose (
b 76)
– Storing in het BMW Integral ABS (
b 79)
L Opmerking:
Bij de RESTREMFUNCTIE in
beide remkringen is bij het be-
dienen van de remhendel/het
rempedaal geen pompgeluid
meer hoorbaar.
10k41bkn2.book Seite 75 Donnerstag, 24. Juli 2003 9:30 09

76
Starten – Rijden - Parkeren
3

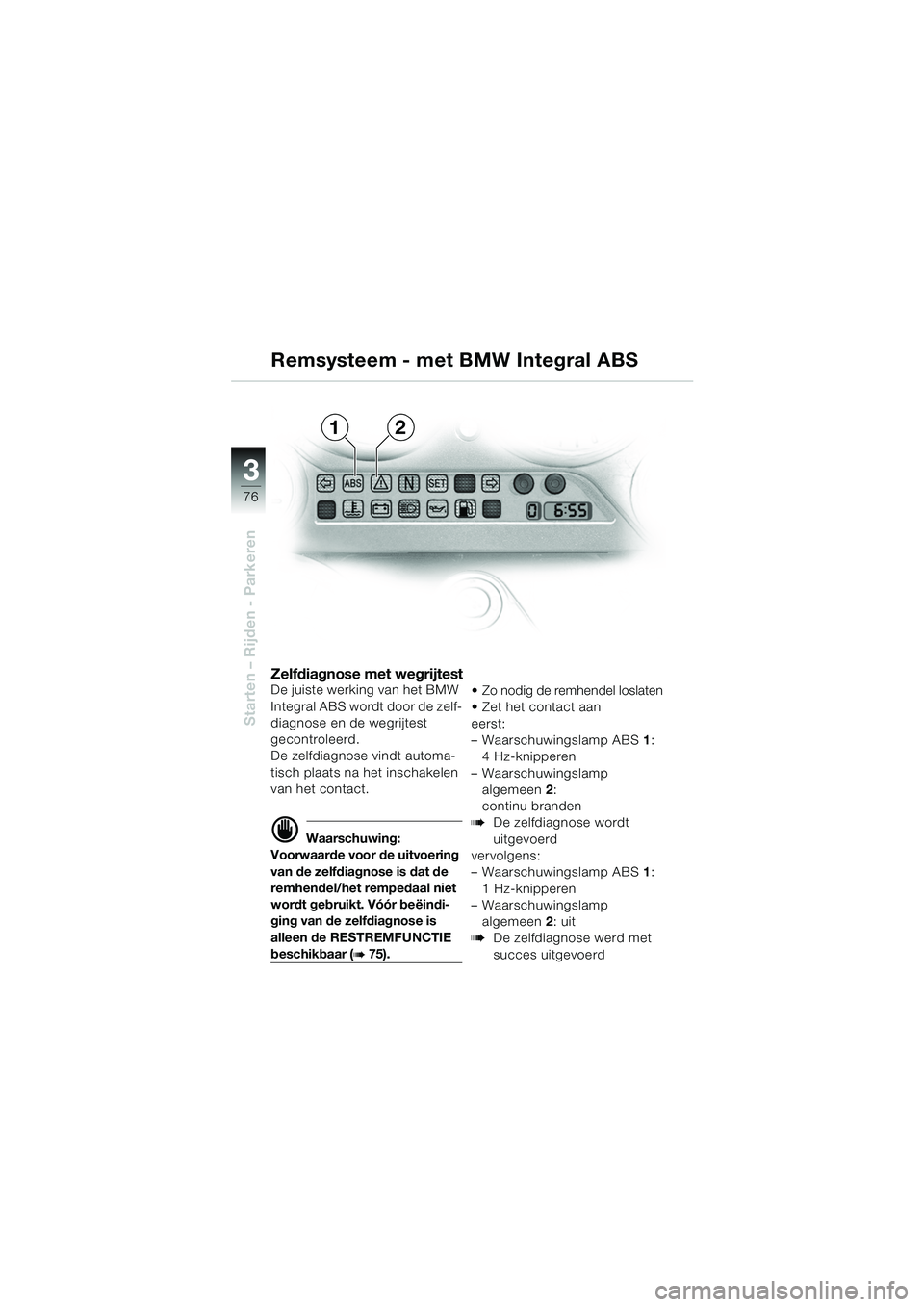

Zelfdiagnose met wegrijtestDe juiste werking van het BMW
Integral ABS wordt door de zelf-
diagnose en de wegrijtest
gecontroleerd.
De zelfdiagnose vindt automa-
tisch plaats na het inschakelen
van het contact.
d Waarschuwing:
Voorwaarde voor de uitvoering
van de zelfdiagnose is dat de
remhendel/het rempedaal niet
wordt gebruikt. Vóór beëindi-
ging van de zelfdiagnose is
alleen de RESTREMFUNCTIE
beschikbaar (b 75). • Zo nodig de remhendel loslaten
 Zet het contact aan
eerst:
– Waarschuwingslamp ABS
1:
4 Hz-knipperen
– Waarschuwingslamp algemeen 2:
continu branden
bDe zelfdiagnose wordt
uitgevoerd
vervolgens:
– Waarschuwingslamp ABS 1:
1 Hz-knipperen
– Waarschuwingslamp
algemeen 2: uit
bDe zelfdiagnose werd met
succes uitgevoerd
Remsysteem - met BMW Integral ABS
12
10k4103n2.fm Seite 76 Montag, 4. August 2003 3:03 15

3
77
Starten – Rijden - Parkeren

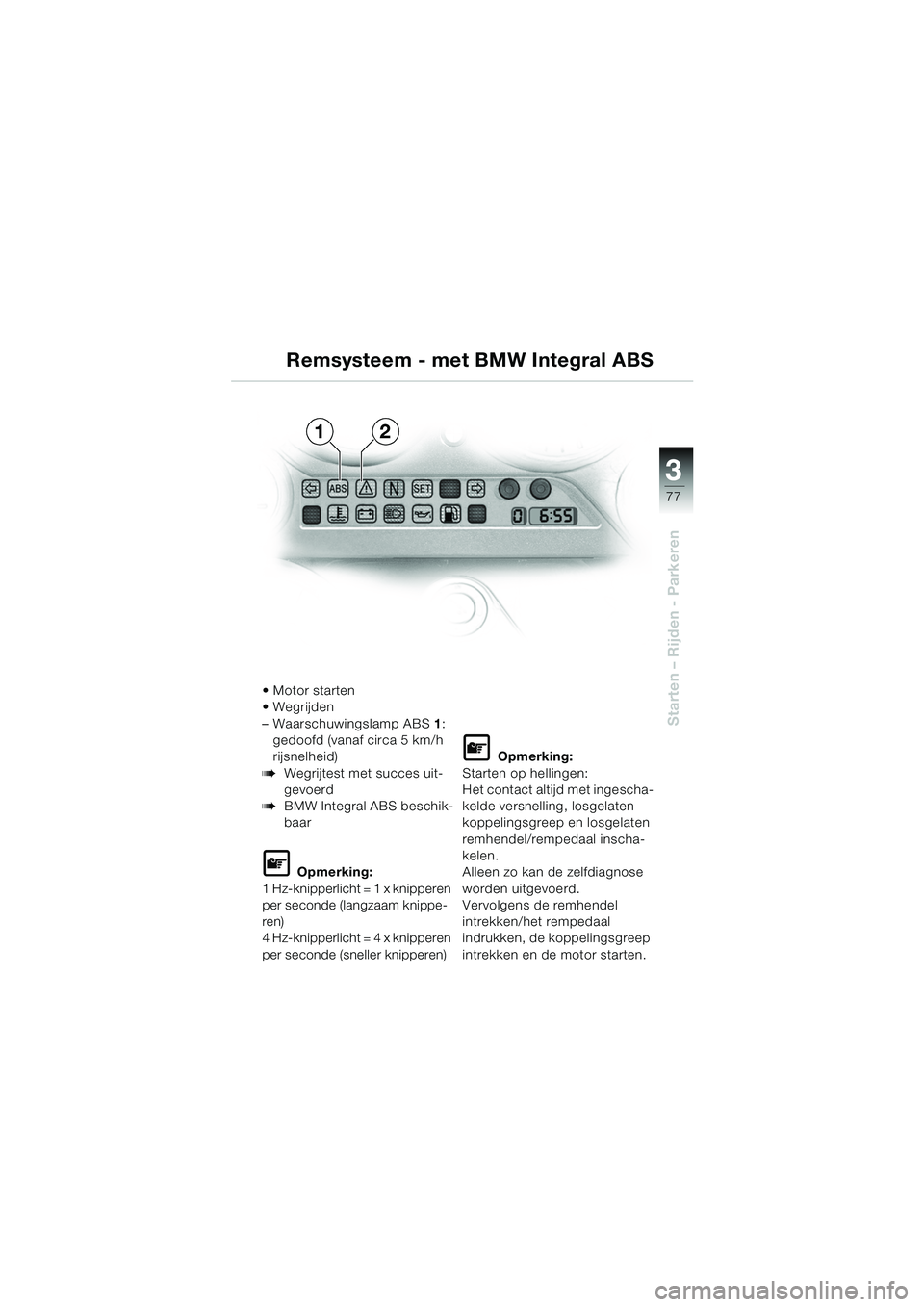

 Motor starten
 Wegrijden
– Waarschuwingslamp ABS1:
gedoofd (vanaf circa 5 km/h
rijsnelheid)
bWegrijtest met succes uit-
gevoerd
bBMW Integral ABS beschik-
baar
L Opmerking:
1 Hz-knipperlicht = 1 x knipperen
per seconde (langzaam knippe-
ren)
4 Hz-knipperlicht = 4 x knipperen
per seconde (sneller knipperen)
L Opmerking:
Starten op hellingen:
Het contact altijd met ingescha-
kelde versnelling, losgelaten
koppelingsgreep en losgelaten
remhendel/rempedaal inscha-
kelen.
Alleen zo kan de zelfdiagnose
worden uitgevoerd.
Vervolgens de remhendel
intrekken/het rempedaal
indrukken, de koppelingsgreep
intrekken en de motor starten.
12
Remsysteem - met BMW Integral ABS
10k41bkn2.book Seite 77 Donnerstag, 24. Juli 2003 9:30 09

78
Starten – Rijden - Parkeren
3

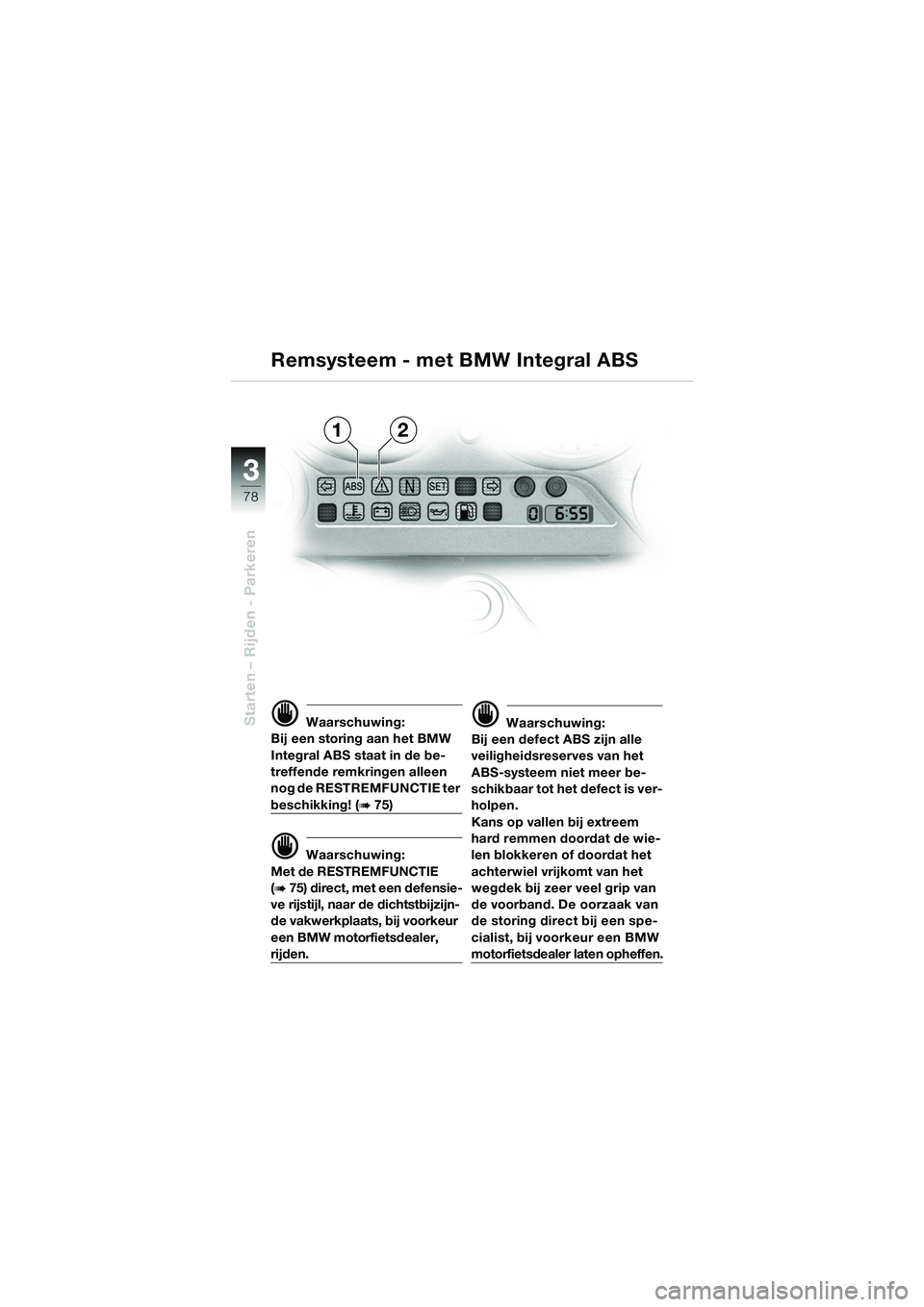

d Waarschuwing:
Bij een storing aan het BMW
Integral ABS staat in de be-
treffende remkringen alleen
nog de RESTREMFUNCTIE ter
beschikking! (b 75)
d Waarschuwing:
Met de RESTREMFUNCTIE
(
b 75) direct, met een defensie-
ve rijstijl, naar de dichtstbijzijn-
de vakwerkplaats, bij voorkeur
een BMW motorfietsdealer,
rijden.
d Waarschuwing:
Bij een defect ABS zijn alle
veiligheidsreserves van het
ABS-systeem niet meer be-
schikbaar tot het defect is ver-
holpen.
Kans op vallen bij extreem
hard remmen doordat de wie-
len blokkeren of doordat het
achterwiel vrijkomt van het
wegdek bij zeer veel grip van
de voorband. De oorzaak van
de storing direct bij een spe-
cialist, bij voorkeur een BMW
motorfietsdealer laten opheffen.
12
Remsysteem - met BMW Integral ABS
10k41bkn2.book Seite 78 Donnerstag, 24. Juli 2003 9:30 09
