2002 BMW MOTORRAD K 1200 GT Betriebsanleitung (in German)

3
63
Starten – Fahren – Parken

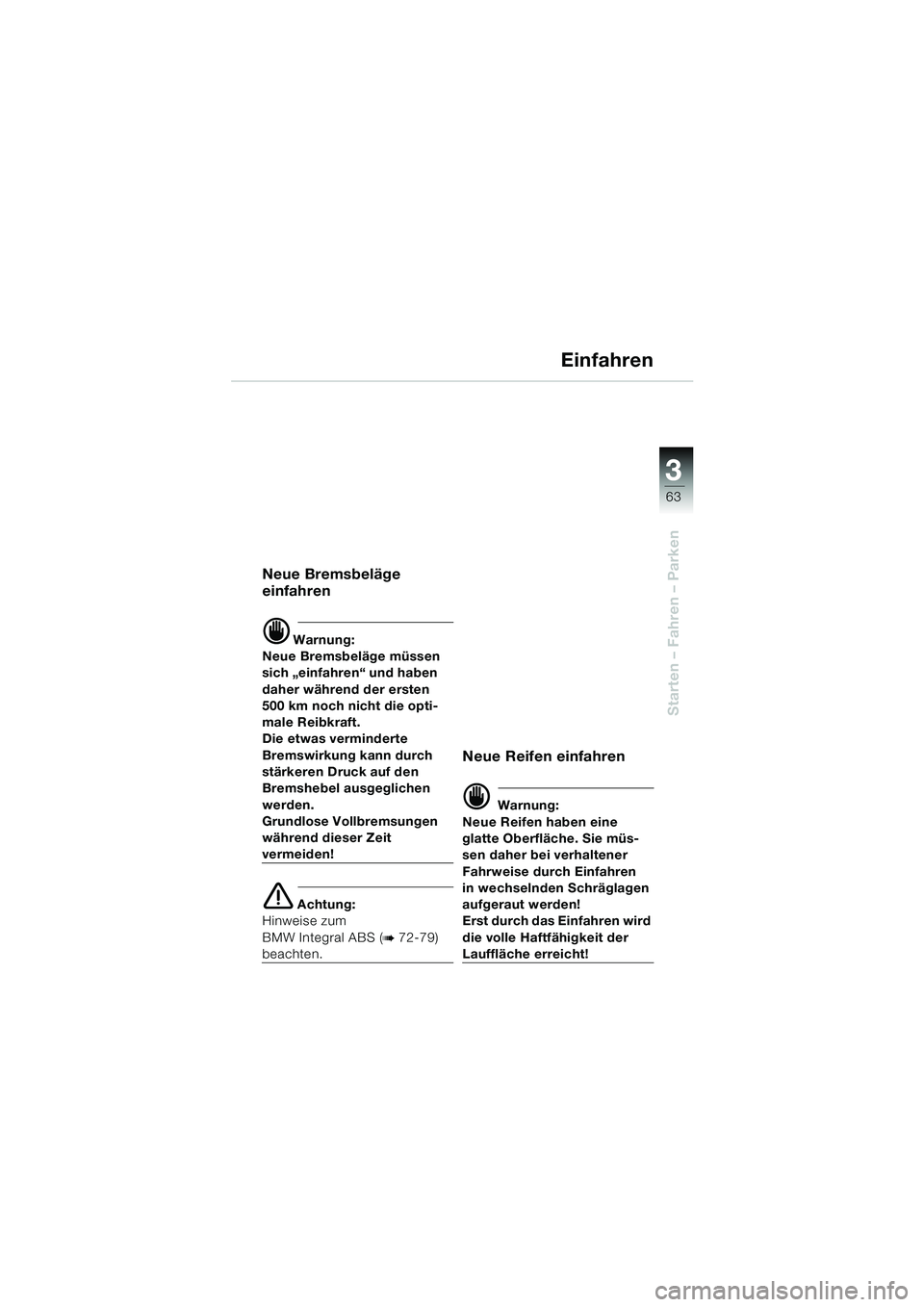

Einfahren
Neue Bremsbeläge
einfahren
d Warnung:
Neue Bremsbeläge müssen
sich „einfahren“ und haben
daher während der ersten
500 km noch nicht die opti-
male Reibkraft.
Die etwas verminderte
Bremswirkung kann durch
stärkeren Druck auf den
Bremshebel ausgeglichen
werden.
Grundlose Vollbremsungen
während dieser Zeit
vermeiden!
e Achtung:
Hinweise zum
BMW Integral ABS (
b 72-79)
beachten.
Neue Reifen einfahren
d Warnung:
Neue Reifen haben eine
glatte Oberfläche. Sie müs-
sen daher bei verhaltener
Fahrweise durch Einfahren
in wechselnden Schräglagen
aufgeraut werden!
Erst durch das Einfahren wird
die volle Haftfähigkeit der
Lauffläche erreicht!
10k41bkd2.book Seite 63 Donnerstag, 24. Juli 2003 9:03 09

64
Starten – Fahren – Parken
3

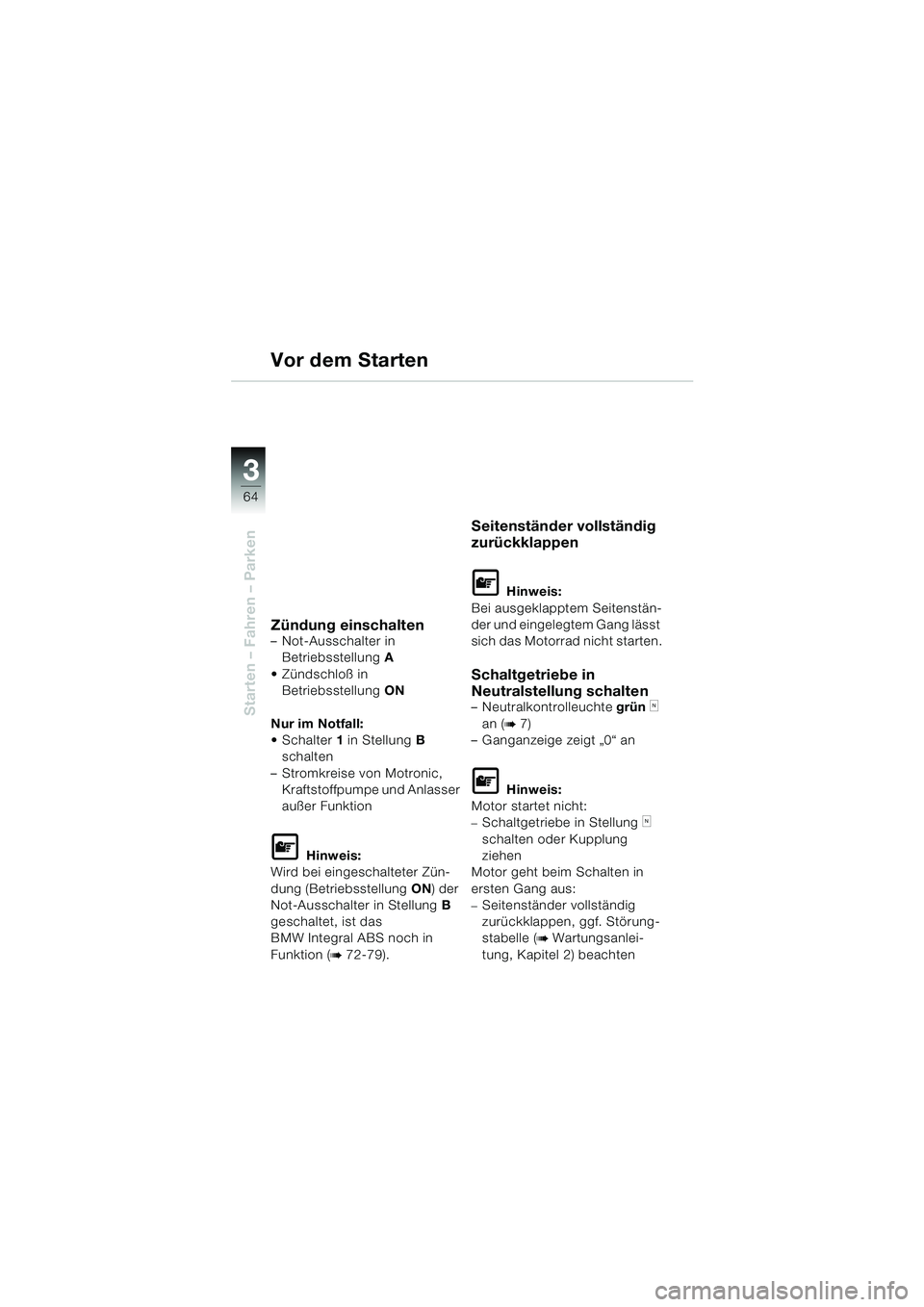

Vor dem Starten
Zündung einschalten– Not-Ausschalter in Betriebsstellung A
 Zündschloß in Betriebsstellung ON
Nur im Notfall:
Schalter 1 in Stellung B
schalten
– Stromkreise von Motronic, Kraftstoffpumpe und Anlasser
außer Funktion
L Hinweis:
Wird bei eingeschalteter Zün-
dung (Betriebsstellung ON) der
Not-Ausschalter in Stellung B
geschaltet, ist das
BMW Integral ABS noch in
Funktion (
b 72-79).
Seitenständer vollständig
zurückklappen
L Hinweis:
Bei ausgeklapptem Seitenstän-
der und eingelegtem Gang lässt
sich das Motorrad nicht starten.
Schaltgetriebe in
Neutralstellung schalten
– Neutralkontrolleuchte grün k
an (
b 7)
– Ganganzeige zeigt „0“ an
L Hinweis:
Motor startet nicht:
–Schaltgetriebe in Stellungk
schalten oder Kupplung
ziehen
Motor geht beim Schalten in
ersten Gang aus:
–Seitenständer vollständig
zurückklappen, ggf. Störung-
stabelle (
b Wartungsanlei-
tung, Kapitel 2) beachten
10k41bkd2.book Seite 64 Donnerstag, 24. Juli 2003 9:03 09

3
65
Starten – Fahren – Parken

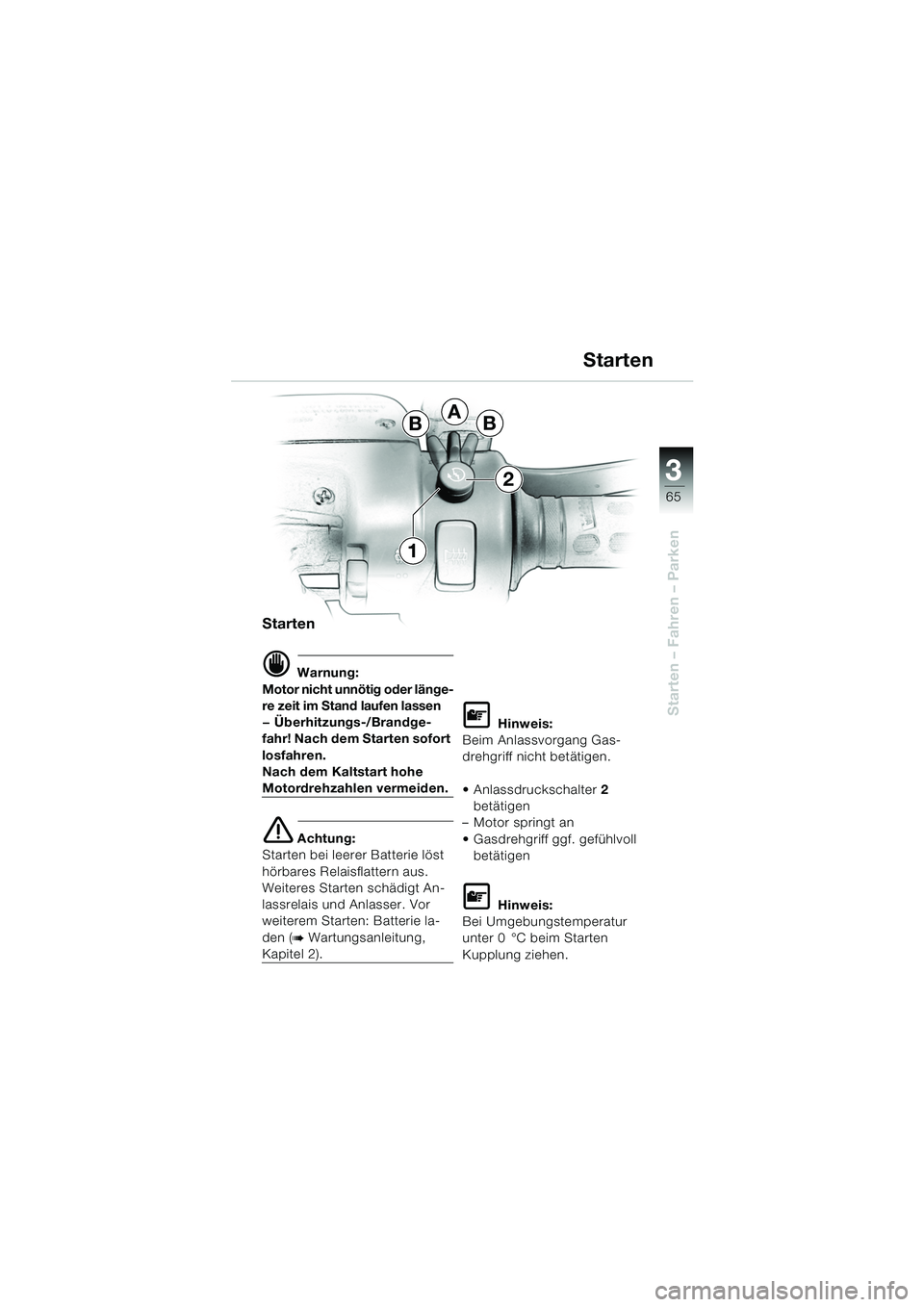

Starten
d Warnung:
Motor nicht unnötig oder länge-
re zeit im Stand laufen lassen
— Überhitzungs-/Brandge-
fahr! Nach dem Starten sofort
losfahren.
Nach dem Kaltstart hohe
Motordrehzahlen vermeiden.
e Achtung:
Starten bei leerer Batterie löst
hörbares Relaisflattern aus.
Weiteres Starten schädigt An-
lassrelais und Anlasser. Vor
weiterem Starten: Batterie la-
den (
b Wartungsanleitung,
Kapitel 2).
L Hinweis:
Beim Anlassvorgang Gas-
drehgriff nicht betätigen.
 Anlassdruckschalter 2
betätigen
–Motor springt an
 Gasdrehgriff ggf. gefühlvoll
betätigen
L Hinweis:
Bei Umgebungstemperatur
unter 0 °C beim Starten
Kupplung ziehen.
Starten
BBA
2
1
10k41bkd2.book Seite 65 Donnerstag, 24. Juli 2003 9:03 09

66
Starten – Fahren – Parken
3

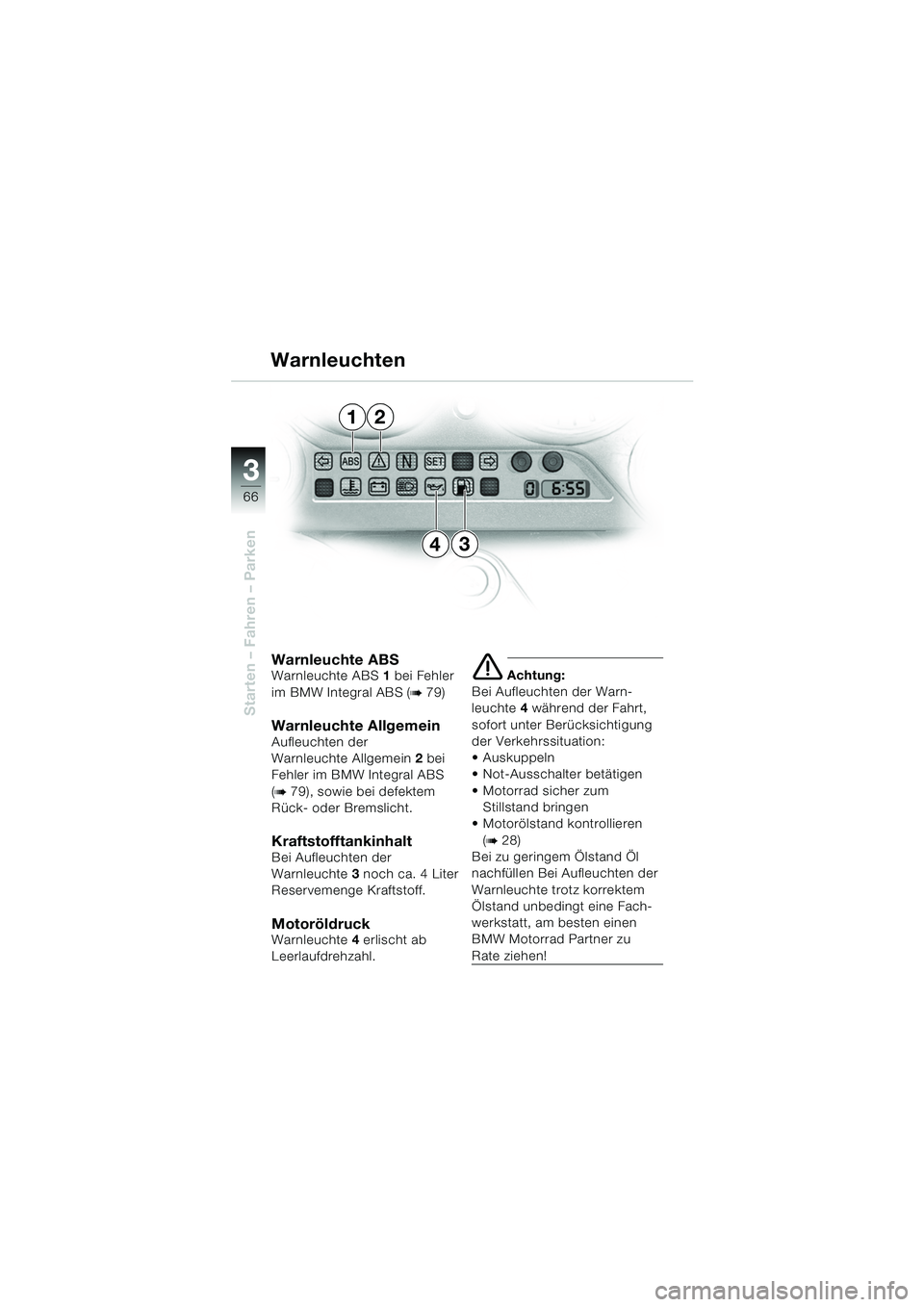

Warnleuchte ABSWarnleuchte ABS1 bei Fehler
im BMW Integral ABS (
b 79)
Warnleuchte Allgemein Aufleuchten der
Warnleuchte Allgemein 2 bei
Fehler im BMW Integral ABS
(
b 79), sowie bei defektem
Rück- oder Bremslicht.
KraftstofftankinhaltBei Aufleuchten der
Warnleuchte 3 noch ca. 4 Liter
Reservemenge Kraftstoff.
MotoröldruckWarnleuchte 4 erlischt ab
Leerlaufdrehzahl.
e Achtung:
Bei Aufleuchten der Warn-
leuchte 4 während der Fahrt,
sofort unter Berücksichtigung
der Verkehrssituation:
 Auskuppeln
 Not-Ausschalter betätigen
Motorrad sicher zum Stillstand bringen
 Motorölstand kontrollieren
(
b 28)
Bei zu geringem Ölstand Öl
nachfüllen Bei Aufleuchten der
Warnleuchte trotz korrektem
Ölstand unbedingt eine Fach-
werkstatt, am besten einen
BMW Motorrad Partner zu
Rate ziehen!
Warnleuchten
12
43
10k41bkd2.book Seite 66 Donnerstag, 24. Juli 2003 9:03 09

3
67
Starten – Fahren – Parken
KühlmitteltemperaturWarnleuchte5 (rot)
erlischt beim Starten ab
Leerlaufdrehzahl.
e Achtung:
Bei Aufleuchten der Kühlmittel-
temperatur-Warnleuchte 5
Motor abstellen und abkühlen
lassen.
Kühlmittelstand im Ausgleichs-
behälter überprüfen (
b 40).
Bei vollem Ausgleichsbehälter
und aufleuchtender Warn-
leuchte oder übermäßigem
Kühlmittelverbrauch eine Fach-
werkstatt, am besten einen
BMW Motorrad Partner zu Rate
ziehen.
BatterieladestromWarnleuchte 6 erlischt ab
Leerlaufdrehzahl.
e Achtung:
Bei Aufleuchten der Warn-
leuchte 6 während der Fahrt:
eine Fachwerkstatt, am besten
einen BMW Motorrad Partner
zu Rate ziehen!
Warnleuchten
65
10k41bkd2.book Seite 67 Donnerstag, 24. Juli 2003 9:03 09

68
Starten – Fahren – Parken
3

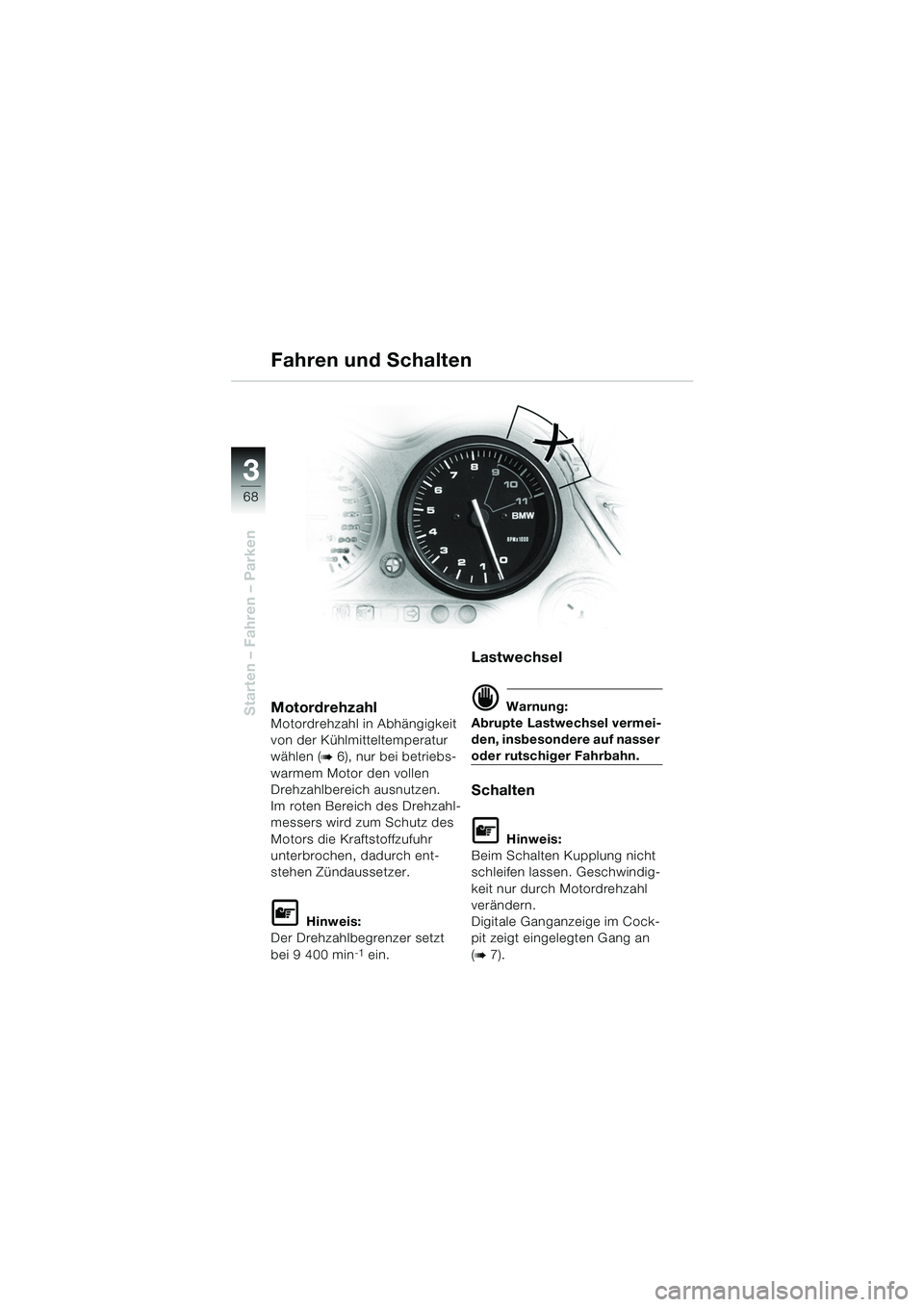

MotordrehzahlMotordrehzahl in Abhängigkeit
von der Kühlmitteltemperatur
wählen (
b 6), nur bei betriebs-
warmem Motor den vollen
Drehzahlbereich ausnutzen.
Im roten Bereich des Drehzahl-
messers wird zum Schutz des
Motors die Kraftstoffzufuhr
unterbrochen, dadurch ent-
stehen Zündaussetzer.
L Hinweis:
Der Drehzahlbegrenzer setzt
bei 9 400 min
-1 ein.
Lastwechsel
d Warnung:
Abrupte Lastwechsel vermei-
den, insbesondere auf nasser
oder rutschiger Fahrbahn.
Schalten
L Hinweis:
Beim Schalten Kupplung nicht
schleifen lassen. Geschwindig-
keit nur durch Motordrehzahl
verändern.
Digitale Ganganzeige im Cock-
pit zeigt eingelegten Gang an
(
b 7).
Fahren und Schalten
10k41bkd2.book Seite 68 Donnerstag, 24. Juli 2003 9:03 09

3
69
Starten – Fahren – Parken

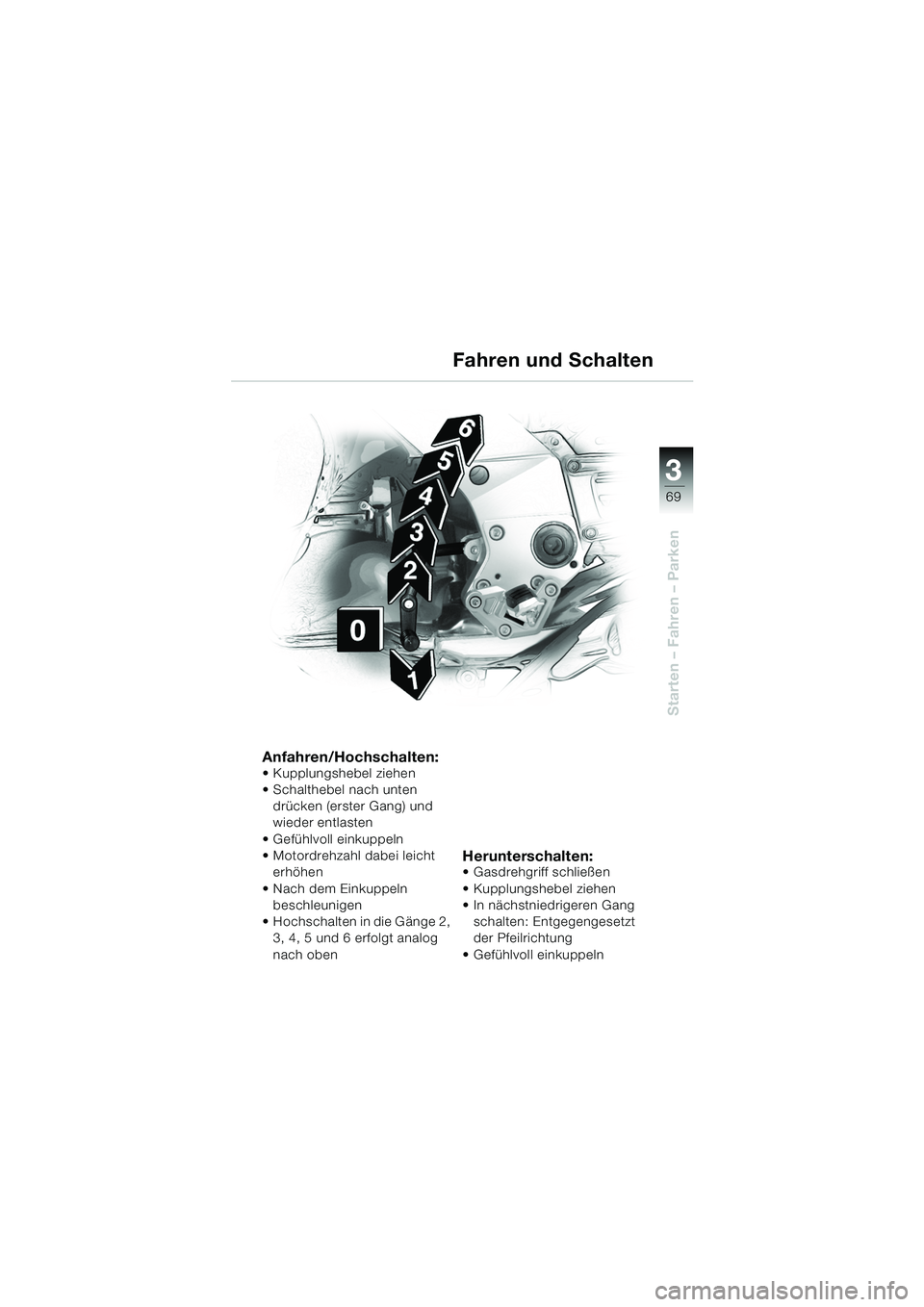

Fahren und Schalten
Anfahren/Hochschalten: Kupplungshebel ziehen
 Schalthebel nach unten drücken (erster Gang) und
wieder entlasten
 Gefühlvoll einkuppeln
 Motordrehzahl dabei leicht erhöhen
 Nach dem Einkuppeln beschleunigen
 Hochschalten in die Gänge 2, 3, 4, 5 und 6 erfolgt analog
nach oben
Herunterschalten: Gasdrehgriff schließen
 Kupplungshebel ziehen
 In nächstniedrigeren Gang
schalten: Entgegengesetzt
der Pfeilrichtung
 Gefühlvoll einkuppeln
10k41bkd2.book Seite 69 Donnerstag, 24. Juli 2003 9:03 09

70
Starten – Fahren – Parken
3

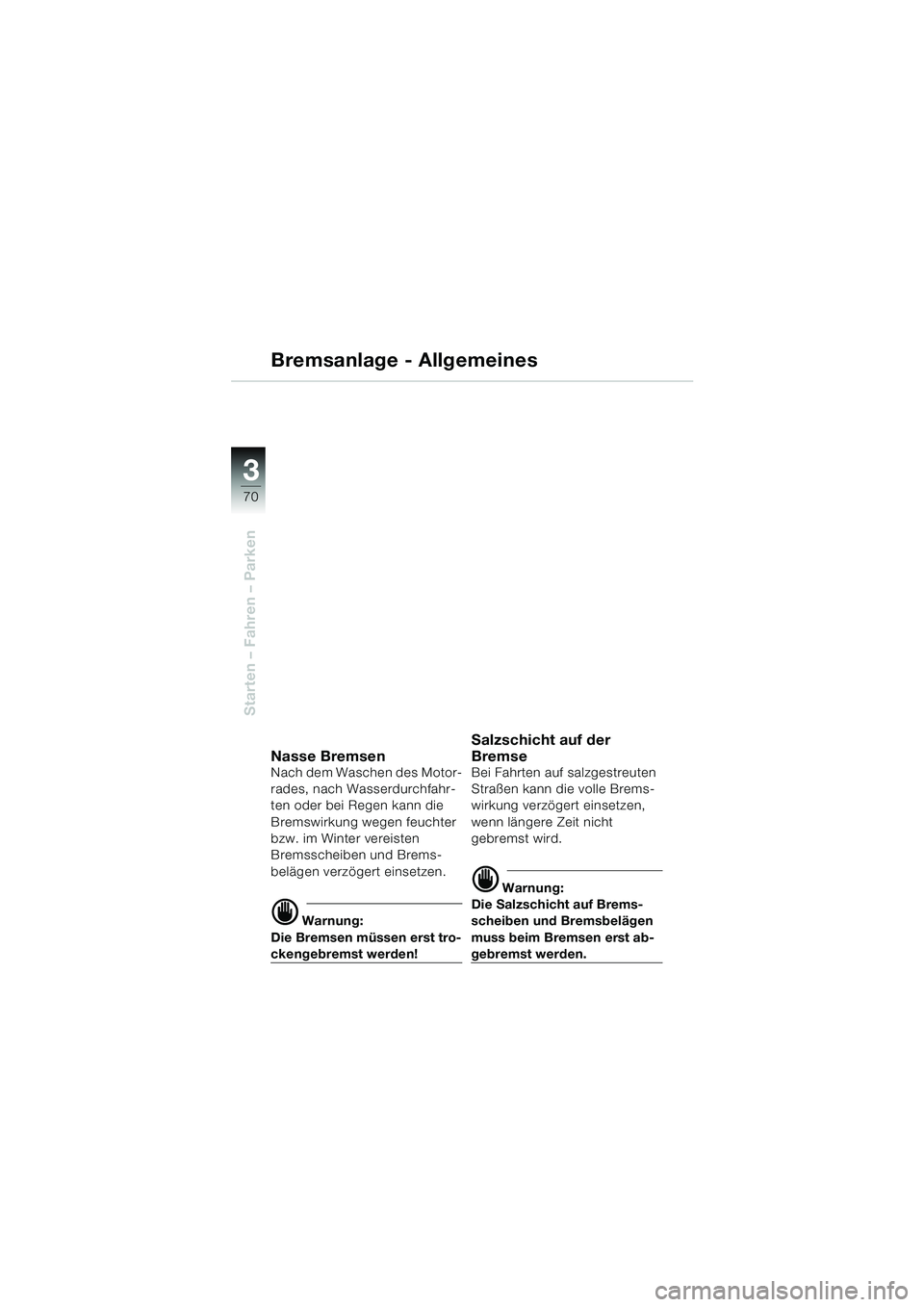

Bremsanlage - Allgemeines
Nasse BremsenNach dem Waschen des Motor-
rades, nach Wasserdurchfahr-
ten oder bei Regen kann die
Bremswirkung wegen feuchter
bzw. im Winter vereisten
Bremsscheiben und Brems-
belägen verzögert einsetzen.
d Warnung:
Die Bremsen müssen erst tro-
ckengebremst werden!
Salzschicht auf der
Bremse
Bei Fahrten auf salzgestreuten
Straßen kann die volle Brems-
wirkung verzögert einsetzen,
wenn längere Zeit nicht
gebremst wird.
d Warnung:
Die Salzschicht auf Brems-
scheiben und Bremsbelägen
muss beim Bremsen erst ab-
gebremst werden.
10k41bkd2.book Seite 70 Donnerstag, 24. Juli 2003 9:03 09
