2001 YAMAHA YZF600 Manuale duso (in Italian)

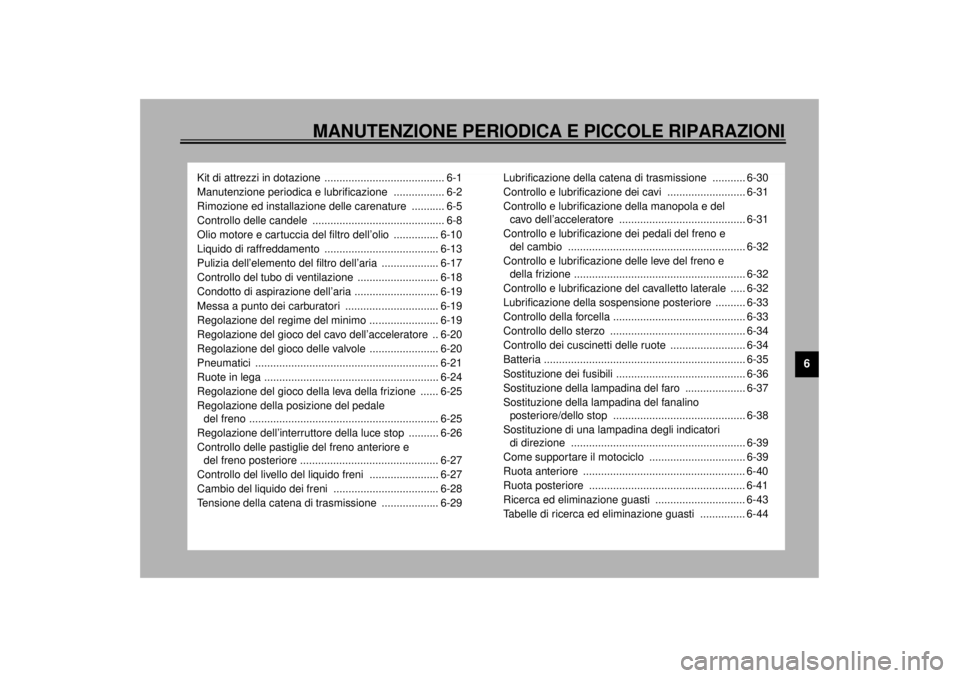

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
Kit di attrezzi in dotazione ........................................ 6-1
Manutenzione periodica e lubrificazione ................. 6-2
Rimozione ed installazione delle carenature ........... 6-5
Controllo delle candele ............................................ 6-8
Olio motore e cartuccia del filtro dell’olio ............... 6-10
Liquido di raffreddamento ...................................... 6-13
Pulizia dell’elemento del filtro dell’aria ................... 6-17
Controllo del tubo di ventilazione ........................... 6-18
Condotto di aspirazione dell’aria ............................ 6-19
Messa a punto dei carburatori ............................... 6-19
Regolazione del regime del minimo ....................... 6-19
Regolazione del gioco del cavo dell’acceleratore .. 6-20
Regolazione del gioco delle valvole ....................... 6-20
Pneumatici ............................................................. 6-21
Ruote in lega .......................................................... 6-24
Regolazione del gioco della leva della frizione ...... 6-25
Regolazione della posizione del pedale
del freno ............................................................... 6-25
Regolazione dell’interruttore della luce stop .......... 6-26
Controllo delle pastiglie del freno anteriore e
del freno posteriore .............................................. 6-27
Controllo del livello del liquido freni ....................... 6-27
Cambio del liquido dei freni ................................... 6-28
Tensione della catena di trasmissione ................... 6-29Lubrificazione della catena di trasmissione ........... 6-30
Controllo e lubrificazione dei cavi .......................... 6-31
Controllo e lubrificazione della manopola e del
cavo dell’acceleratore .......................................... 6-31
Controllo e lubrificazione dei pedali del freno e
del cambio ........................................................... 6-32
Controllo e lubrificazione delle leve del freno e
della frizione ......................................................... 6-32
Controllo e lubrificazione del cavalletto laterale ..... 6-32
Lubrificazione della sospensione posteriore .......... 6-33
Controllo della forcella ............................................ 6-33
Controllo dello sterzo ............................................. 6-34
Controllo dei cuscinetti delle ruote ......................... 6-34
Batteria ................................................................... 6-35
Sostituzione dei fusibili ........................................... 6-36
Sostituzione della lampadina del faro .................... 6-37
Sostituzione della lampadina del fanalino
posteriore/dello stop ............................................ 6-38
Sostituzione di una lampadina degli indicatori
di direzione .......................................................... 6-39
Come supportare il motociclo ................................ 6-39
Ruota anteriore ...................................................... 6-40
Ruota posteriore .................................................... 6-41
Ricerca ed eliminazione guasti .............................. 6-43
Tabelle di ricerca ed eliminazione guasti ............... 6-44
H_4tv.book Page 1 Wednesday, October 4, 2000 7:37 PM

6-1
6
HAU00462
6-MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU00464
La sicurezza è un obbligo del buon motoci-
clista. Le ispezioni, le regolazioni e le lubri-
ficazioni periodiche conserveranno il
mezzo nelle migliori condizioni possibili di
sicurezza e di efficienza. I punti più impor-
tanti relativi ai controlli, alle regolazioni ed
alla lubrificazione sono illustrati nelle pagi-
ne seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione de-
vono venire considerati solo come una
guida generale in condizioni di marcia nor-
mali. POTREBBE ESSERE NECESSARIO
RIDURRE TALE INTERVALLI IN FUNZIO-
NE DELLE CONDIZIONI CLIMATICHE,
DEL TERRENO, DELLA SITUAZIONE GE-
OGRAFICA E DELL’IMPIEGO INDIVIDUA-
LE.
HW000060
AVVERTENZA
_ Se non si ha confidenza con i lavori di
manutenzione del motociclo, farli ese-
guire da un concessionario Yamaha. _
HAU03758
Kit di attrezzi in dotazione Il kit di attrezzi in dotazione si trova sotto
alla sella (vedere pagina 3-11 per le proce-
dure di rimozione e di installazione della
sella).
Le informazioni per l’assistenza contenute
in questo libretto e gli attrezzi del kit in dota-
zione hanno lo scopo di aiutarvi nell’esecu-
zione della manutenzione preventiva e di
piccole riparazioni. È tuttavia possibile che,
per eseguire correttamente determinati la-
vori di manutenzione, siano necessari degli
attrezzi supplementari, come una chiave di-
namometrica.
NOTA:_ Se non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessiona-
rio Yamaha di fiducia. _
HW000063
AVVERTENZA
_ Le modifiche non approvate dalla
Yamaha possono provocare cali delle
prestazioni e rendere il mezzo non sicu-
ro per l’uso. Consultare un concessio-
nario Yamaha prima di tentare di
eseguire modifiche di qualsiasi genere. _
1. Kit di attrezzi in dotazione
H_4tv.book Page 1 Wednesday, October 4, 2000 7:37 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-2
6
HAU03685
Manutenzione periodica e lubrificazione
NOTA:_ l
I controlli annuali vanno eseguiti una volta all’anno, a meno che in loro vece non si esegua una manutenzione in base ad un
determinato numero di chilometri.
l
A partire da 50.000 km, ripetere gli intervalli di manutenzione iniziando da 10.000 km.
l
Affidare ad un concessionario Yamaha l’assistenza delle posizioni evidenziate da un asterisco, in quanto richiede attrezzi, dati e ca-
pacità tecniche particolari.
_CP-03IN. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (´1.000 km)
CONTROLLO
ANNUALE
1 10203040
1
*Circuito del carburante• Verificare che i tubi flessibili del carburante ed il tubo di
depressione non siano fessurati o danneggiati.ÖÖÖÖ Ö
2*Filtro benzina• Controllare lo stato.ÖÖ
3Candele• Controllare lo stato.
• Pulire e ripristinare la distanza elettrodi.ÖÖ
• Sostituire.ÖÖ
4*Valvole• Controlla il gioco valvole.
• Regolare.Ogni 40.000 km
5 Elemento filtro aria•Pulire.ÖÖ
• Sostituire.ÖÖ
6Frizione• Controllare il funzionamento.
• Regolare.ÖÖÖÖÖ
7*Freno anteriore• Controllare il funzionamento, il livello del liquido e verificare
che il veicolo non presenti perdite di liquido. (Vedere NOTA
a pagina 6-4.)ÖÖÖÖÖ Ö
• Sostituire le pastiglie freno. se usurate fino al limite
8*Freno posteriore• Controllare il funzionamento, il livello del liquido e verificare
che il veicolo non presenti perdite di liquido. (Vedere NOTA
a pagina 6-4.)ÖÖÖÖÖ Ö
• Sostituire le pastiglie freno. se usurate fino al limite
H_4tv.book Page 2 Wednesday, October 4, 2000 7:37 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-3
6
9
*Tubi freno• Verificare l’assenza di fessurazioni o danneggiamenti.ÖÖÖÖ Ö
• Sostituire. (Vedere NOTA a pagina 6-4.) Ogni 4 anni
10*Ruote• Verificare che non siano disassate e danneggiate.ÖÖÖÖ
11*Pneumatici• Controllare la profondità del battistrada e che non siano
danneggiati.
• Sostituire, se necessario.
• Controllare la pressione dell'aria.
• Correggerla, se necessario.ÖÖÖÖ
12*Cuscinetti ruote• Controllare che i cuscinetti non siano allentati o
danneggiati.ÖÖÖÖ
13*Forcellone• Controllare il funzionamento e l’assenza di gioco eccessivo.ÖÖÖÖ
• Lubrificare con grasso al bisolfuro di molibdeno. Ogni 50.000 km
14 Catena di trasmissione• Controllare la tensione della catena.
• Accertarsi che la ruota posteriore sia allineata
correttamente.
• Pulire e lubrificare.Ogni 1.000 km e dopo il lavaggio del
motociclo o il suo utilizzo nella pioggia.
15*Cuscinetti sterzo• Controllare il gioco dei cuscinetti e se lo sterzo è duro.ÖÖÖÖÖ
• Lubrificare con grasso a base di sapone di litio. Ogni 20.000 km
16*Elementi di fissaggio
della parte ciclistica• Verificare che tutti i dadi, i bulloni e le viti siano serrati
correttamente.ÖÖÖÖ Ö
17 Cavalletto laterale• Controllare il funzionamento.
• Lubrificare.ÖÖÖÖ Ö
18*Interruttore del
cavalletto laterale• Controllare il funzionamento.ÖÖÖÖÖ Ö
19*Forcella• Controllare il funzionamento e l’assenza di perdite d’olio.ÖÖÖÖ
20*Gruppo
dell’ammortizzatore
posteriore• Controllare il funzionamento e l’assenza di perdite d’olio
sull’ammortizzatore.ÖÖÖÖ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (´1.000 km)
CONTROLLO
ANNUALE
1 10203040
H_4tv.book Page 3 Wednesday, October 4, 2000 7:37 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-4
6
HAU03541
NOTA:_ l
Il filtro dell’aria richiede un’assistenza più frequente, se si utilizza il mezzo su percorsi molto bagnati o polverosi.
l
Manutenzione del freno idraulico
• Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
• Ogni due anni sostituire i componenti interni della pompa freno e della pinza, e cambiare il liquido dei freni.
• Sostituire i tubi flessibili dei freni ogni quattro anni, e se sono fessurati o danneggiati.
_21
*Fulcri di rotazione del
braccio di rinvio e del
braccio di collegamento
della sospensione
posteriore• Controllare il funzionamento.ÖÖÖÖ
• Lubrificare con grasso al bisolfuro di molibdeno.ÖÖ
22*Carburatori• Controllare il funzionamento dello starter (arricchitore).
• Regolare il regime del minimo del motore e la
sincronizzazione.ÖÖÖÖÖ Ö
23 Olio motore• Cambiare.ÖÖÖÖÖ Ö
24Cartuccia del filtro olio
motore• Sostituire.ÖÖÖ
25*Impianto di
raffreddamento• Controllare il livello del liquido refrigerante e l’assenza di
perdite di liquido refrigerante sul veicolo. ÖÖÖÖ Ö
• Cambiare. Ogni 3 anni
26*Interruttori del freno
anteriore e posteriore• Controllare il funzionamento.ÖÖÖÖÖ Ö
27Parti in movimento e
cavi• Lubrificare.ÖÖÖÖ Ö
28*Luci, segnali ed
interruttori• Controllare il funzionamento.
• Regolare il faro.ÖÖÖÖÖ Ö N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (´1.000 km)
CONTROLLO
ANNUALE
1 10203040
H_4tv.book Page 4 Wednesday, October 4, 2000 7:37 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-5
6
HAU01065
Rimozione ed installazione delle
carenature Le carenature illustrate sopra vanno smon-
tate per eseguire alcuni dei lavori di manu-
tenzione descritti in questo capitolo. Fare
riferimento a questa sezione tutte le volte
che si deve rimuovere ed installare una ca-
renatura.
HAU03578
Carenature A e C
Per togliere una delle carenature1. Togliere i bulloni.
1. Carenatura A
2. Carenatura B
1. Carenatura C
2. Carenatura D
1. Bullone (´ 3 per lato)
H_4tv.book Page 5 Wednesday, October 4, 2000 7:37 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-6
6
2. Scollegare il connettore della luce di
posizione ed i connettori degli indica-
tori di direzione.
Per installare la carenatura1. Collegare il connettore della luce di
posizione ed i connettori degli indica-
tori di direzione.
2. Posizionare la carenatura nella sua
posizione originaria e poi installare i
bulloni.
Bullone (´ 13)
1. Bullone (´ 5 per lato)
1. Connettore luce di posizione anteriore
2. Connettoe indicatori di direzione (´ 2)
H_4tv.book Page 6 Wednesday, October 4, 2000 7:37 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-7
6
HAU00482
Carenatura B
Per togliere la carenaturaTogliere le viti e poi asportare la carenatura.
Per installare la carenaturaPosizionare la carenatura nella sua posizio-
ne originaria e poi installare le viti.
HAU03796
Carenatura D
Per togliere la carenatura1. Togliere la sella e la carenatura B (ve-
dere le pagine 3-11 e 6-7 per le proce-
dure di rimozione e di installazione
della sella e della carenatura)
2. Togliere la maniglia togliendo i bulloni.
3. Togliere le viti e poi asportare la care-
natura come illustrato nella figura.Per installare la carenatura
1. Posizionare la carenatura nella sua
posizione originaria e poi installare le
viti.
2. Installare la maniglia installando i bul-
loni.
3. Installare la carenatura B e la sella.
1. Vite (´ 2)
1. Bullone (´ 3)
H_4tv.book Page 7 Wednesday, October 4, 2000 7:37 PM
