CARATTERISTICHE TECNICHE
8-4
8
Sistema elettrico
Sistema di accensione T.C.I. (digitale)
Sistema di generatore
Tipo Magnete CA
Uscita standard 14 V, 18,5 A 5.000 giri/min
Batteria
Modello YTX12-BS
Tensione, capacità 12 V, 10 Ah
Tipo di faroLampadina al quarzo (alogena)
Tensione e wattaggio della lampadina ´ quantità
Faro 12 V, 60/55 W ´ 1
Lampada biluce fanalino/stop 12 V, 5/21 W ´ 1
Indicatore di direzione 12 V, 21 W ´ 4
Luce ausiliaria 12 V, 4 W ´ 1
Luce pannello strumenti 12 V, 1,7 W ´ 4
Spia del folle 12 V, 3,4 W ´ 1
Spia abbagliante 12 V, 3,4 W ´ 1
Spia del livello dell’olio 12 V, 3,4 W ´ 1
Spia degli indicatori di
direzione 12 V, 3,4 W ´ 1
Spia del livello del carburante 12 V, 3,4 W ´ 1Fusibili
Fusibile principale 30 A
Fusibile del faro 20 A
Fusibile dell’impianto di
segnalazione 15 A
Fusibile della ventola del
radiatore 7,5 A
Fusibile dell’accensione 7,5 A
H_4tv.book Page 4 Wednesday, October 4, 2000 7:37 PM

H_4tv.book Page 5 Wednesday, October 4, 2000 7:37 PM

INFORMAZIONI PER I CONSUMATORI
9
Numeri di identificazione ................................................................... 9-1
Numero di identificazione della chiave .............................................. 9-1
Numero di identificazione del veicolo ................................................ 9-1
Etichetta del modello ......................................................................... 9-2
H_4tv.book Page 1 Wednesday, October 4, 2000 7:37 PM

9-1
9
HAU01039
9-INFORMAZIONI PER I CONSUMATORI
HAU02944
Numeri di identificazione Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
1. NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:CA-02I2. NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:CA-02I3. INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:CA-01IHAU01041
Numero di identificazione della
chiave Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ri-
portare questo numero nell’apposito spazio
ed usarlo come riferimento per ordinare
una chiave nuova.
HAU01043
Numero di identificazione del
veicolo Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:_ Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per immatricolarlo presso le auto-
rità competenti. _
1. Numero di identificazione della chiave
1. Numero di identificazione del veicolo
H_4tv.book Page 1 Wednesday, October 4, 2000 7:37 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU01050
Etichetta del modello L’etichetta del modello è applicata al telaio
sotto alla sella (vedere pagina 3-11 per le
procedure di rimozione e di installazione
della sella). Riportare le informazioni di
questa etichetta nell’apposito spazio. Que-
ste informazioni sono necessarie per ordi-
nare i ricambi presso i concessionari
Yamaha.1. Etichetta del modello
H_4tv.book Page 2 Wednesday, October 4, 2000 7:37 PM

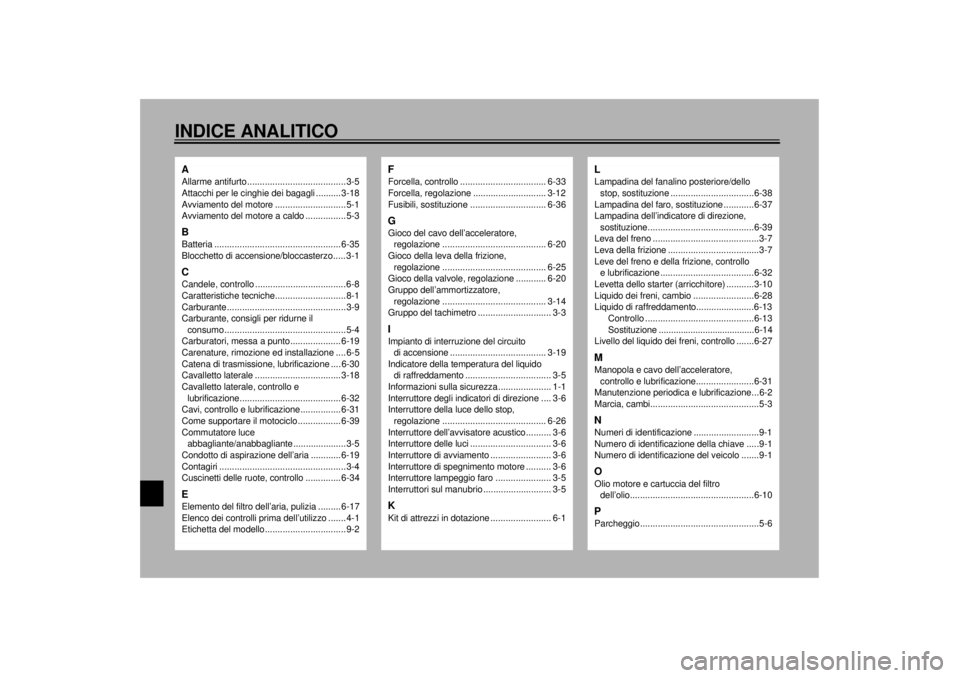

INDICE ANALITICOAAllarme antifurto .......................................3-5
Attacchi per le cinghie dei bagagli .......... 3-18
Avviamento del motore ............................5-1
Avviamento del motore a caldo ................5-3BBatteria .................................................. 6-35
Blocchetto di accensione/bloccasterzo..... 3-1CCandele, controllo ....................................6-8
Caratteristiche tecniche............................8-1
Carburante...............................................3-9
Carburante, consigli per ridurne il
consumo................................................5-4
Carburatori, messa a punto.................... 6-19
Carenature, rimozione ed installazione .... 6-5
Catena di trasmissione, lubrificazione .... 6-30
Cavalletto laterale .................................. 3-18
Cavalletto laterale, controllo e
lubrificazione........................................ 6-32
Cavi, controllo e lubrificazione................ 6-31
Come supportare il motociclo ................. 6-39
Commutatore luce
abbagliante/anabbagliante .....................3-5
Condotto di aspirazione dell’aria ............ 6-19
Contagiri ..................................................3-4
Cuscinetti delle ruote, controllo .............. 6-34EElemento del filtro dell’aria, pulizia ......... 6-17
Elenco dei controlli prima dell’utilizzo.......4-1
Etichetta del modello................................9-2
FForcella, controllo .................................. 6-33
Forcella, regolazione ............................. 3-12
Fusibili, sostituzione.............................. 6-36GGioco del cavo dell’acceleratore,
regolazione ......................................... 6-20
Gioco della leva della frizione,
regolazione ......................................... 6-25
Gioco della valvole, regolazione ............ 6-20
Gruppo dell’ammortizzatore,
regolazione ......................................... 3-14
Gruppo del tachimetro ............................. 3-3IImpianto di interruzione del circuito
di accensione ...................................... 3-19
Indicatore della temperatura del liquido
di raffreddamento .................................. 3-5
Informazioni sulla sicurezza ..................... 1-1
Interruttore degli indicatori di direzione .... 3-6
Interruttore della luce dello stop,
regolazione ......................................... 6-26
Interruttore dell’avvisatore acustico.......... 3-6
Interruttore delle luci ................................ 3-6
Interruttore di avviamento ........................ 3-6
Interruttore di spegnimento motore .......... 3-6
Interruttore lampeggio faro ...................... 3-5
Interruttori sul manubrio ........................... 3-5KKit di attrezzi in dotazione ........................ 6-1
LLampadina del fanalino posteriore/dello
stop, sostituzione .................................6-38
Lampadina del faro, sostituzione ............6-37
Lampadina dell’indicatore di direzione,
sostituzione..........................................6-39
Leva del freno ..........................................3-7
Leva della frizione ....................................3-7
Leve del freno e della frizione, controllo
e lubrificazione .....................................6-32
Levetta dello starter (arricchitore) ...........3-10
Liquido dei freni, cambio ........................6-28
Liquido di raffreddamento.......................6-13
Controllo ...........................................6-13
Sostituzione ....................................... 6-14
Livello del liquido dei freni, controllo .......6-27MManopola e cavo dell’acceleratore,
controllo e lubrificazione.......................6-31
Manutenzione periodica e lubrificazione...6-2
Marcia, cambi...........................................5-3NNumeri di identificazione ..........................9-1
Numero di identificazione della chiave .....9-1
Numero di identificazione del veicolo .......9-1OOlio motore e cartuccia del filtro
dell’olio.................................................6-10PParcheggio...............................................5-6
H_4tv.book Page 1 Wednesday, October 4, 2000 7:37 PM

INDICE ANALITICO

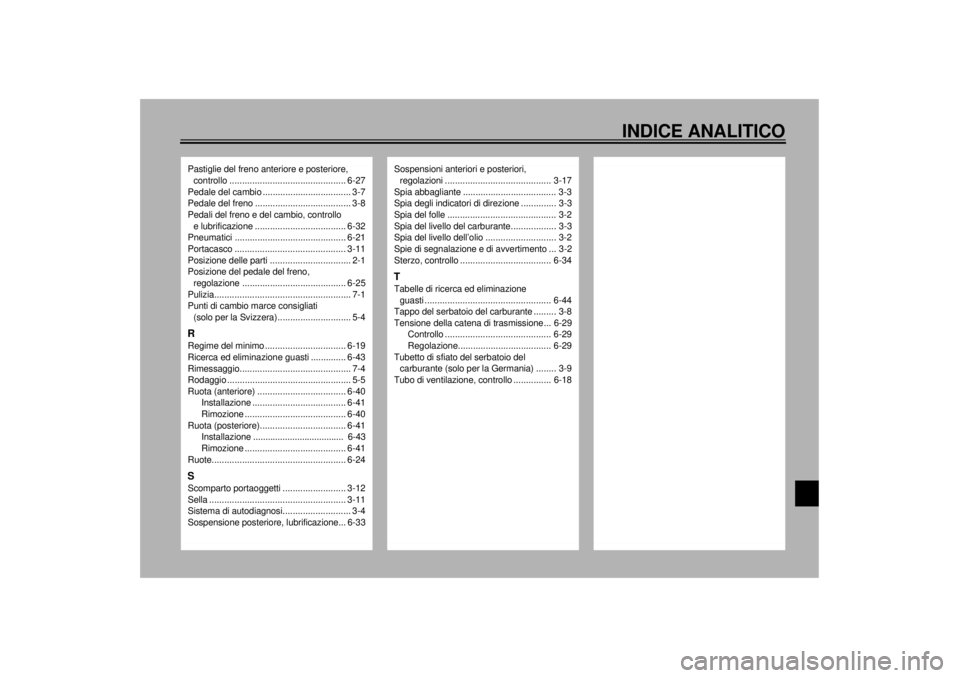

Pastiglie del freno anteriore e posteriore,
