FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
HAU02973

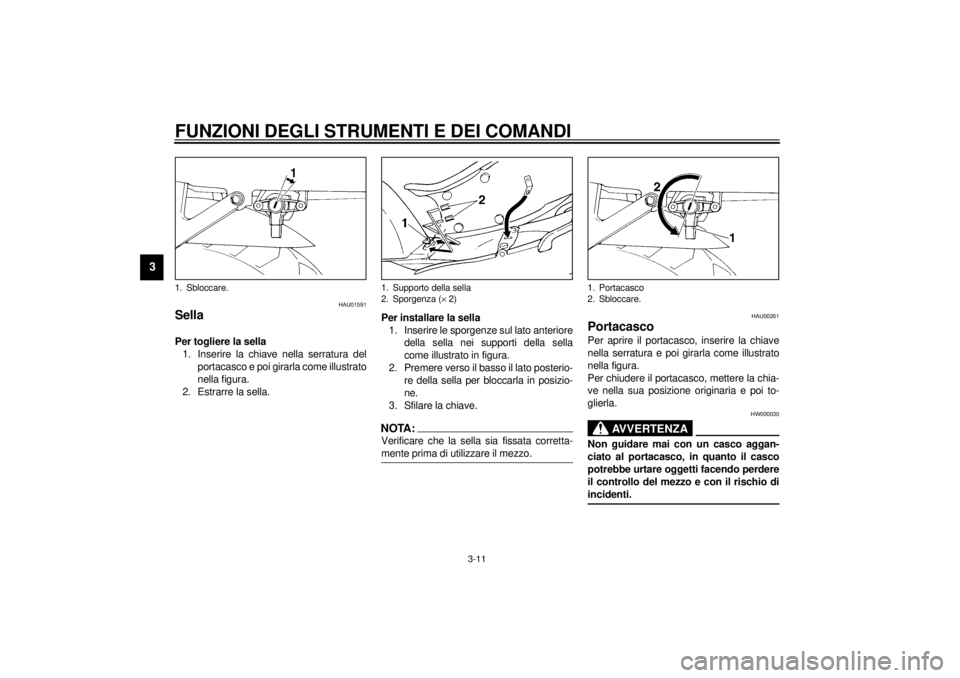

Levetta dello starter
(arricchitore) “ ” Per l’avviamento a freddo, il motore richie-
de una miscela di aria e carburante più ric-
ca che viene fornita dallo starter
(arricchitore).
Spostare la leva in direzione
a per attivare
lo starter (arricchitore).
Spostare la leva in direzione
b per disatti-
vare lo starter (arricchitore).
HCA00038
ATTENZIONE:_ Non utilizzare lo starter (arricchitore) per
più di 3 minuti, in quanto il tubo dello
scarico potrebbe scolorirsi per il calore
eccessivo. Inoltre, l’uso prolungato del-
lo starter (arricchitore) provoca ritardi di
combustione. Se questo accade, disatti-
vare lo starter (arricchitore). _

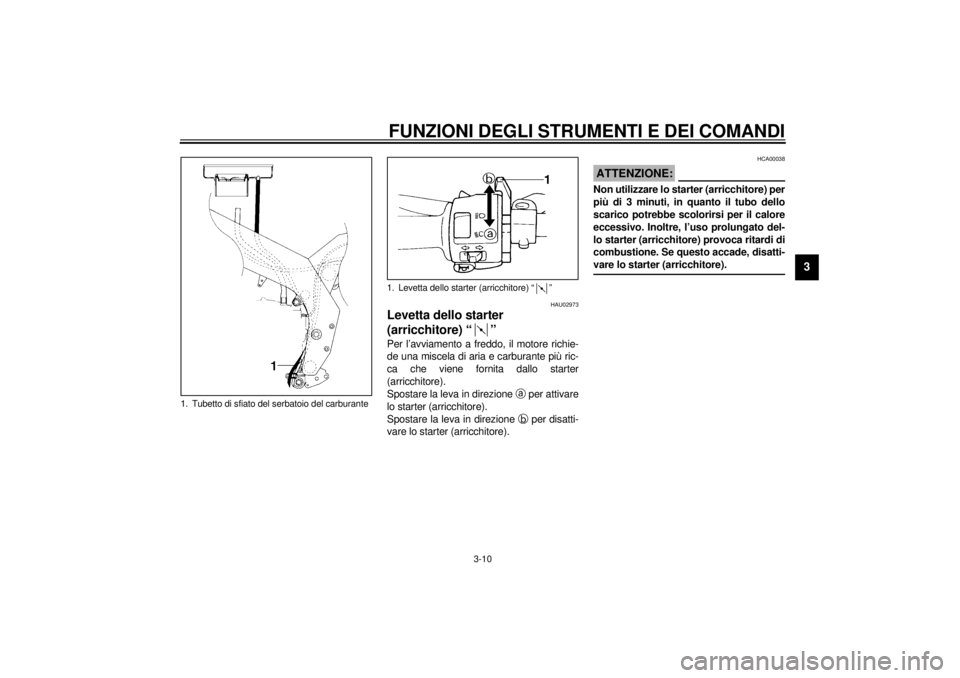

1. Tubetto di sfiato del serbatoio del carburante
1. Levetta dello starter (arricchitore) “ ”
H_4tv.book Page 10 Wednesday, October 4, 2000 7:37 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
HAU01591
Sella Per togliere la sella
1. Inserire la chiave nella serratura del
portacasco e poi girarla come illustrato
nella figura.
2. Estrarre la sella.Per installare la sella
1. Inserire le sporgenze sul lato anteriore
della sella nei supporti della sella
come illustrato in figura.
2. Premere verso il basso il lato posterio-
re della sella per bloccarla in posizio-
ne.
3. Sfilare la chiave.
NOTA:_ Verificare che la sella sia fissata corretta-
mente prima di utilizzare il mezzo. _
HAU00261
Portacasco Per aprire il portacasco, inserire la chiave
nella serratura e poi girarla come illustrato
nella figura.
Per chiudere il portacasco, mettere la chia-
ve nella sua posizione originaria e poi to-
glierla.
HW000030
AVVERTENZA
_ Non guidare mai con un casco aggan-
ciato al portacasco, in quanto il casco
potrebbe urtare oggetti facendo perdere
il controllo del mezzo e con il rischio di
incidenti. _
1. Sbloccare.
1. Supporto della sella
2. Sporgenza (´ 2)
1. Portacasco
2. Sbloccare.
H_4tv.book Page 11 Wednesday, October 4, 2000 7:37 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
HAU01688
Scomparto portaoggetti Questo scomparto portaoggetti è progetta-
to per contenere un lucchetto originale
Yamaha U-LOCK con staffa ad U (potrebbe
non essere adatto per altri lucchetti). Quan-
do si ripone il lucchetto U-LOCK nello
scomparto portaoggetti, fissarlo saldamen-
te con le cinghiette. Quando il lucchetto U-
LOCK non si trova nello scomparto porta-
oggetti, ricordarsi di fissare le cinghiette per
non correre il rischio di perderle.
Quando si ripongono il libretto di uso e ma-
nutenzione o altri documenti nello scompar-
to portaoggetti, ricordarsi di metterli in una
busta di plastica in modo che non si bagni-
gno. Quando si lava il motociclo, stare at-
tenti a non far penetrare l’acqua nello
scomparto portaoggetti.
HAU01862
Regolazione della forcella Questa forcella è equipaggiata con bulloni
di regolazione della precarica della molla, di
viti per la regolazione delle forze di smorza-
mento in estensione e di viti per la regola-
zione delle forze di smorzamento in
compressione.
HW000035
AVVERTENZA
_ Regolare sempre entrambe le gambe
delle forcelle sugli stessi valori, altri-
menti il mezzo potrebbe risultare scar-
samente maneggevole e poco stabile. _
Precarica della molla

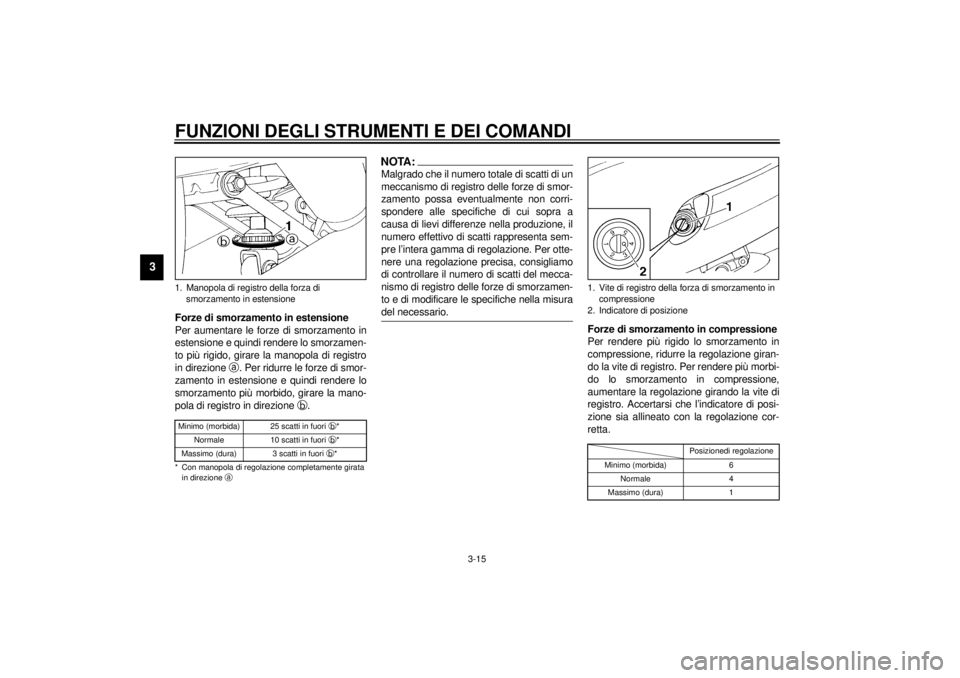

Per aumentare la precarica della molla e
rendere la sospensione più rigida, girare il
bullone di registro su ciascuna gamba for-
cella in direzione
a. Per ridurre la precarica
della molla e rendere la sospensione più
morbida, girare il bullone di registro su cia-
scuna gamba forcella in direzione
b.
1. U-LOCK
2. Cinghia (´ 3)
1. Bullone di registro della precarica molla
H_4tv.book Page 12 Wednesday, October 4, 2000 7:37 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3

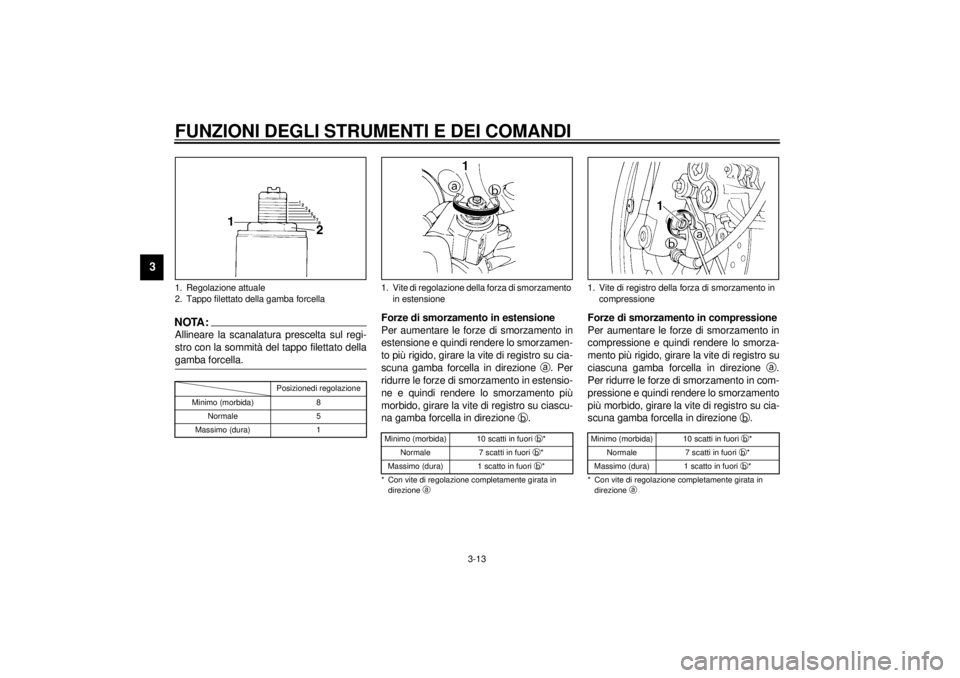

NOTA:_ Allineare la scanalatura prescelta sul regi-
stro con la sommità del tappo filettato della
gamba forcella. _CI-10I
Forze di smorzamento in estensione
Per aumentare le forze di smorzamento in
estensione e quindi rendere lo smorzamen-
to più rigido, girare la vite di registro su cia-
scuna gamba forcella in direzione
a. Per
ridurre le forze di smorzamento in estensio-
ne e quindi rendere lo smorzamento più
morbido, girare la vite di registro su ciascu-
na gamba forcella in direzione
b.CI-02I
Forze di smorzamento in compressione
Per aumentare le forze di smorzamento in
compressione e quindi rendere lo smorza-
mento più rigido, girare la vite di registro su
ciascuna gamba forcella in direzione
a.
Per ridurre le forze di smorzamento in com-
pressione e quindi rendere lo smorzamento
più morbido, girare la vite di registro su cia-
scuna gamba forcella in direzione
b.CI-02I
1. Regolazione attuale
2. Tappo filettato della gamba forcella
Posizionedi regolazione
Minimo (morbida) 8
Normale 5
Massimo (dura) 1
1. Vite di regolazione della forza di smorzamento
in estensioneMinimo (morbida) 10 scatti in fuori b
*
Normale 7 scatti in fuori b
*
Massimo (dura) 1 scatto in fuori b
*
* Con vite di regolazione completamente girata in
direzione a
1. Vite di registro della forza di smorzamento in
compressioneMinimo (morbida) 10 scatti in fuori b
*
Normale 7 scatti in fuori b
*
Massimo (dura) 1 scatto in fuori b
*
* Con vite di regolazione completamente girata in
direzione a
H_4tv.book Page 13 Wednesday, October 4, 2000 7:37 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
HC000015
ATTENZIONE:_ Non tentare mai di girare un registro ol-
tre i valori massimi o minimi. _NOTA:_ Malgrado che il numero totale di scatti di un
registro delle forze di smorzamento possa
eventualmente non corrispondere alle spe-
cifiche di cui sopra a causa di lievi differen-
ze nella produzione, il numero effettivo di
scatti rappresenta sempre l’intera gamma
di regolazione. Per ottenere una regolazio-
ne precisa, consigliamo di controllare il nu-
mero di scatti di ciascun registro delle forze
di smorzamento e di modificare le specifi-
che nella misura del necessario. _
HAU03643
Regolazione del gruppo
dell’ammortizzatore Questo gruppo dell’ammortizzatore è equi-
paggiato con una ghiera di registro della
precarica della molla, con una manopola di
registro delle forze di smorzamento in
estensione e con una vite di registro delle
forze di smorzamento in compressione.
HCA00071
ATTENZIONE:_ Non tentare mai di girare i meccanismi
di registro della precarica della molla e
della forza di smorzamento in estensio-
ne oltre i valori massimi o minimi. _
Precarica della molla
Per aumentare la precarica della molla e
rendere la sospensione più rigida, girare la
ghiera di registro in direzione
a. Per ridurre
la precarica della molla e rendere la so-
spensione più morbida, girare la ghiera di
registro in direzione
b.CI-10I1. Ghiera regolazione precarica molla
2. Indicatore di posizione
Posizionedi regolazione
Minimo (morbida) 1
Normale 3
Massimo (dura) 7
H_4tv.book Page 14 Wednesday, October 4, 2000 7:37 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
Forze di smorzamento in estensione
Per aumentare le forze di smorzamento in
estensione e quindi rendere lo smorzamen-
to più rigido, girare la manopola di registro
in direzione
a. Per ridurre le forze di smor-
zamento in estensione e quindi rendere lo
smorzamento più morbido, girare la mano-
pola di registro in direzione
b.CI-03I
NOTA:_ Malgrado che il numero totale di scatti di un
meccanismo di registro delle forze di smor-
zamento possa eventualmente non corri-
spondere alle specifiche di cui sopra a
causa di lievi differenze nella produzione, il
numero effettivo di scatti rappresenta sem-
pre l’intera gamma di regolazione. Per otte-
nere una regolazione precisa, consigliamo
di controllare il numero di scatti del mecca-
nismo di registro delle forze di smorzamen-
to e di modificare le specifiche nella misura
del necessario. _
Forze di smorzamento in compressione
Per rendere più rigido lo smorzamento in
compressione, ridurre la regolazione giran-
do la vite di registro. Per rendere più morbi-
do lo smorzamento in compressione,
aumentare la regolazione girando la vite di
registro. Accertarsi che l’indicatore di posi-
zione sia allineato con la regolazione cor-
retta.CI-10I
1. Manopola di registro della forza di
smorzamento in estensioneMinimo (morbida) 25 scatti in fuori b
*
Normale 10 scatti in fuori b
*
Massimo (dura) 3 scatti in fuori b
*
* Con manopola di regolazione completamente girata
in direzione a
1. Vite di registro della forza di smorzamento in
compressione
2. Indicatore di posizione
Posizionedi regolazione
Minimo (morbida) 6
Normale 4
Massimo (dura) 1
H_4tv.book Page 15 Wednesday, October 4, 2000 7:37 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
HAU00315
AVVERTENZA
_ Questo ammortizzatore contiene azoto
gassoso fortemente compresso. Per
maneggiare correttamente l’ammortiz-
zatore, si devono leggere e comprende-
re le seguenti informazioni prima di
intervenire su di esso. Il produttore non
può essere ritenuto responsabile di dan-
ni materiali o infortuni provocati da un
maneggio scorretto. l
Non manomettere o tentare di apri-
re il cilindro del gas.
l
Non esporre l’ammortizzatore a
fiamme libere o altre fonti di calore,
potrebbe esplodere a causa dell’ec-
cessiva pressione del gas.
l
Non deformare o danneggiare in
nessun modo il cilindro del gas, si
provocherebbe un calo delle pre-
stazioni di smorzamento.
l
Affidare sempre l’assistenza
dell’ammortizzatore ad un conces-
sionario Yamaha.
_
H_4tv.book Page 16 Wednesday, October 4, 2000 7:37 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
HAU01580
Armonizzazione delle regolazioni delle sospensioni anteriori e posteriori Utilizzare questa tabella come guida per armonizzare le regolazioni della sospensione e dello smorzamento della forcella e del gruppo
dell’ammortizzatore posteriore in conformità alle varie condizioni di carico.CI-05I
HC000015ATTENZIONE:_ Non tentare mai di girare un registro oltre i valori massimi o minimi. _
Condizione di
caricoRegolazione della forcella anteriore Regolazione dell'ammortizzatore posteriore
Precarica mollaForze di
smorzamento in
compressioneForze di
smorzamento in
espansionePrecarica mollaForze di
smorzamento in
compressioneForze di
smorzamento in
espansione
Solo pilota 1–8 1–10 1–10 1–5 1–5 3–25
Con passeggero 1–8 1–10 1–10 3–7 4–6 3–10
