2001 YAMAHA YZF600 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU01590
(parcheggio)
Lo sterzo è bloccato e le luci di posizione
anteriore e posteriore sono accese, mentre
tutti gli altri impianti elettrici sono inattivi. In
questa posizione si può togliere la chiave di
accensione.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “ ”.
HCA00043
ATTENZIONE:_ Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare la
batteria. _
HAU03034
Spie di segnalazione e di
avvertimento
HAU00061
Spia del folle “ ”
Questa spia si accende quando il cambio è
in folle.
HAU03201
Spia del livello dell’olio “ ”
Questa spia si accende quando il livello
dell’olio motore è basso.
Si può controllare il circuito elettrico della
spia con la seguente procedura.1. Mettere l’interruttore di spegnimento
motore su “ ” e girare la chiave su
“ON”.
2. Mettere il cambio in folle o tirare la
leva della frizione.
3. Premere l’interruttore di avviamento.
Se la spia non si accende premendo
l’interruttore di avviamento, fare con-
trollare il circuito elettrico da un con-
cessionario Yamaha.
NOTA:_ Anche quando il livello dell’olio è sufficiente,
la spia può accendersi brevemente in salita,
o durante accelerazioni e decelerazioni im-
provvise, ma in questi casi non si tratta di
una disfunzione. _

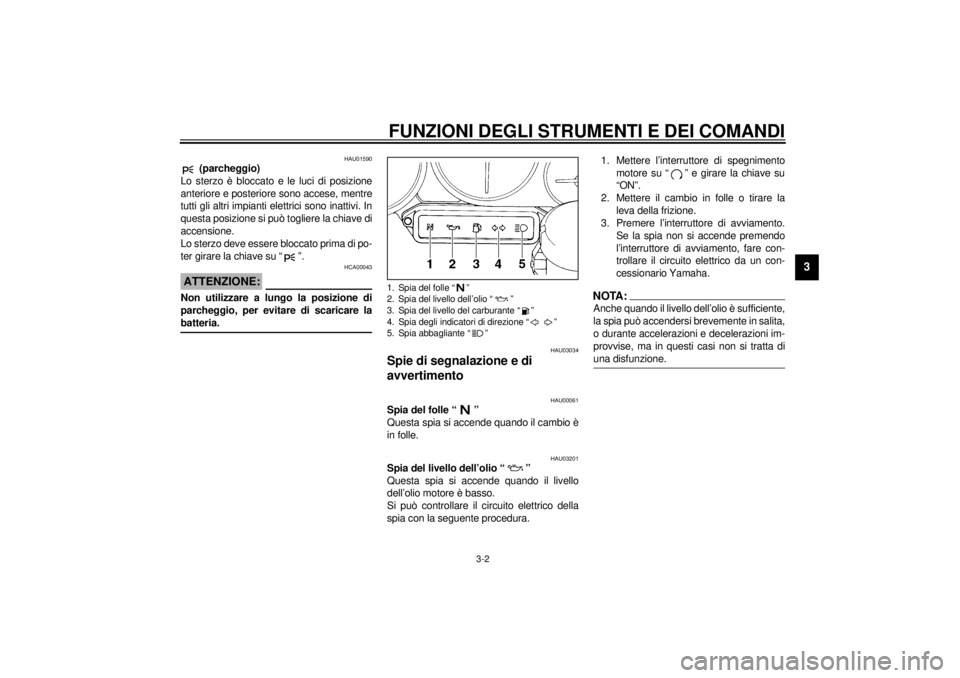

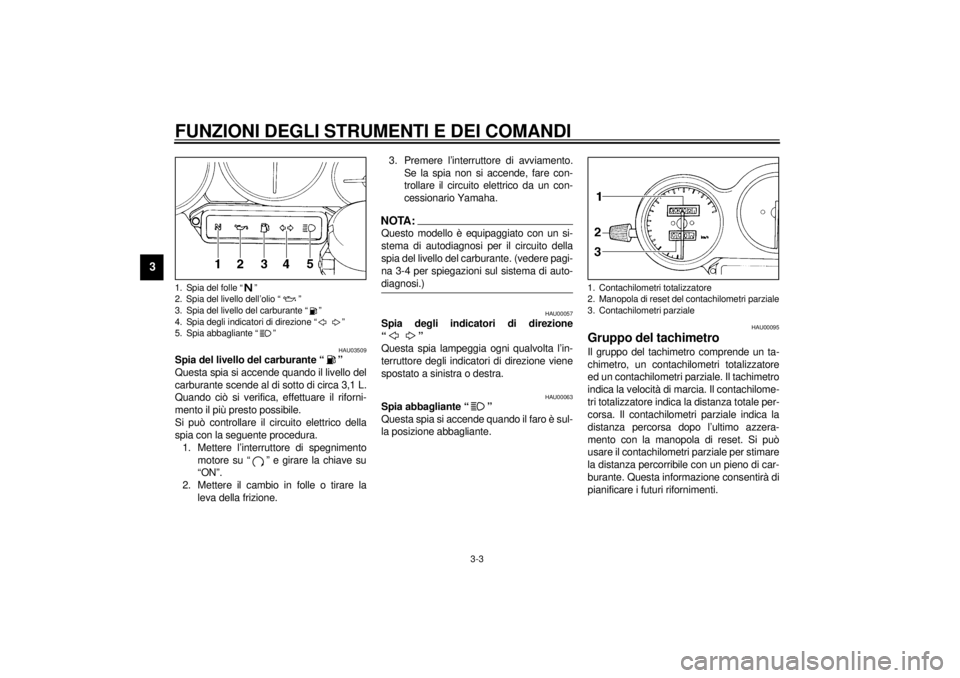

1. Spia del folle “ ”
2. Spia del livello dell’olio “ ”
3. Spia del livello del carburante “ ”
4. Spia degli indicatori di direzione “ ”
5. Spia abbagliante “ ”
H_4tv.book Page 2 Wednesday, October 4, 2000 7:37 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
HAU03509
Spia del livello del carburante “ ”
Questa spia si accende quando il livello del
carburante scende al di sotto di circa 3,1 L.
Quando ciò si verifica, effettuare il riforni-
mento il più presto possibile.
Si può controllare il circuito elettrico della
spia con la seguente procedura.
1. Mettere l’interruttore di spegnimento
motore su “ ” e girare la chiave su
“ON”.
2. Mettere il cambio in folle o tirare la
leva della frizione.3. Premere l’interruttore di avviamento.
Se la spia non si accende, fare con-
trollare il circuito elettrico da un con-
cessionario Yamaha.
NOTA:_ Questo modello è equipaggiato con un si-
stema di autodiagnosi per il circuito della
spia del livello del carburante. (vedere pagi-
na 3-4 per spiegazioni sul sistema di auto-
diagnosi.) _
HAU00057
Spia degli indicatori di direzione
“”
Questa spia lampeggia ogni qualvolta l’in-
terruttore degli indicatori di direzione viene
spostato a sinistra o destra.
HAU00063
Spia abbagliante “ ”
Questa spia si accende quando il faro è sul-
la posizione abbagliante.
HAU00095
Gruppo del tachimetro Il gruppo del tachimetro comprende un ta-
chimetro, un contachilometri totalizzatore
ed un contachilometri parziale. Il tachimetro
indica la velocità di marcia. Il contachilome-
tri totalizzatore indica la distanza totale per-
corsa. Il contachilometri parziale indica la
distanza percorsa dopo l’ultimo azzera-
mento con la manopola di reset. Si può
usare il contachilometri parziale per stimare
la distanza percorribile con un pieno di car-
burante. Questa informazione consentirà di
pianificare i futuri rifornimenti.
1. Spia del folle “ ”
2. Spia del livello dell’olio “ ”
3. Spia del livello del carburante “ ”
4. Spia degli indicatori di direzione “ ”
5. Spia abbagliante “ ”
1. Contachilometri totalizzatore
2. Manopola di reset del contachilometri parziale
3. Contachilometri parziale
H_4tv.book Page 3 Wednesday, October 4, 2000 7:37 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU00101
Contagiri Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
HC000003
ATTENZIONE:_ Non far funzionare il motore quando il
contagiri è nella zona rossa.
Zona rossa: 13.200 giri/min. ed oltre _
HAU00105
Sistema di autodiagnosi Questo modello è equipaggiato con un si-
stema di autodiagnosi per i seguenti circuiti
elettrici:l
sensore della posizione dell’accelera-
tore
l
spia del livello del carburante
Se uno di questi circuiti è difettoso, il conta-
giri visualizzerà ripetutamente il seguente
codice di guasto:
CB-11IUtilizzare la tabella sottostante per identifi-
care il circuito elettrico difettoso.CB-12I
Se il contagiri visualizza questo codice di
guasto, annotare il numero di giri/min. spe-
cifico del circuito e poi far controllare il mo-
tociclo da un concessionario Yamaha.
HC000004
ATTENZIONE:_ Quando appare un codice di guasto sul
tachimetro, far controllare il motociclo il
più presto possibile per evitare danneg-
giamenti del motore. _
1. Contagiri
2. Zona rossa del contagiri
Numero di
giri al minuto
specificato
Circuito difettoso
3.000 giri/min
Sensore della posizione
dell’acceleratore
8.000 giri/min
Spia del livello del
carburante
0 giri/min
per 3 se-
condi
Numero di giri/min
spe-cificato per il
circuito difettoso
per 2,5 secondi
(vedere la tabella
sotto)
Numero at-
tuale di
giri/min del
motore per
3 secondi
H_4tv.book Page 4 Wednesday, October 4, 2000 7:37 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
HAU00109
Allarme antifurto (optional) A richiesta, si può fare installare su questo
motociclo un allarme antifurto da un con-
cessionario Yamaha. Contattare un con-
cessionario Yamaha per maggiori
informazioni.
HAU01652
Indicatore della temperatura del
liquido di raffreddamento Con la chiave sulla posizione di “ON”, lo
strumento indica la temperatura del liquido
di raffreddamento. La temperatura del liqui-
do di raffreddamento varia a seconda delle
variazioni climatiche e del carico del moto-
re. Se l’ago raggiunge o entra nella zona
rossa, arrestare il motociclo e lasciare raf-
freddare il motore (vedere pagina 6-45 per
ulteriori istruzioni).
HC000002
ATTENZIONE:_ Non far funzionare il motore se è surri-
scaldato. _
HAU00118
Interruttori sul manubrio
HAU00120
Interruttore lampeggio faro “PASS”
(sorpasso)
Premere questo interruttore per far lampeg-
giare il faro.
HAU00121
Commutatore luce abbagliante/anabba-
gliante
Posizionare questo interruttore su
“”
per la luce abbagliante e su
“”
per la
luce anabbagliante.

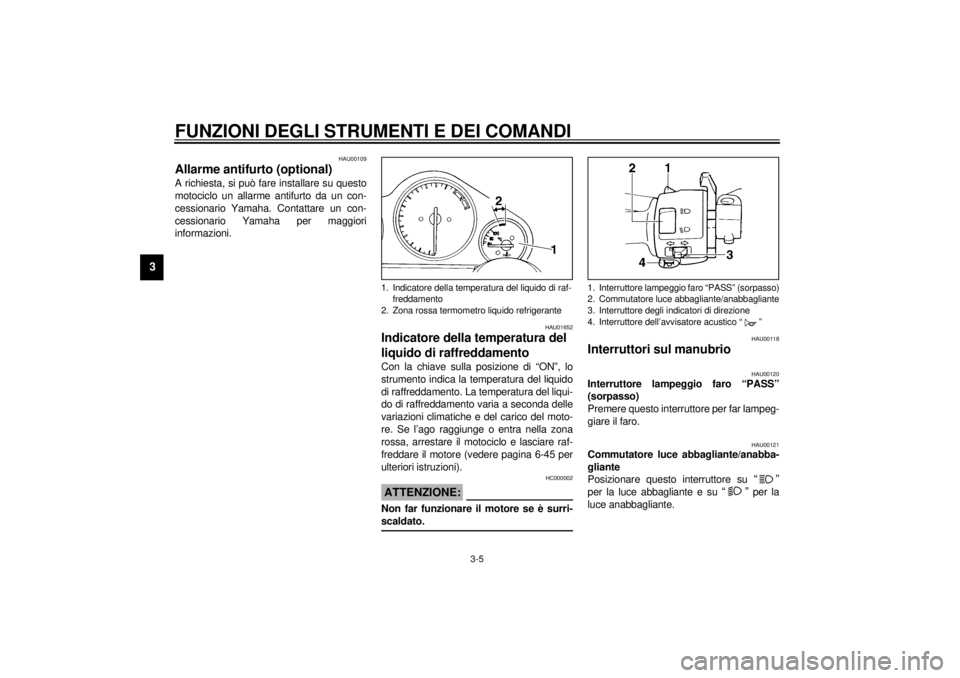

1. Indicatore della temperatura del liquido di raf-
freddamento
2. Zona rossa termometro liquido refrigerante
1. Interruttore lampeggio faro “PASS” (sorpasso)
2. Commutatore luce abbagliante/anabbagliante
3. Interruttore degli indicatori di direzione
4. Interruttore dell’avvisatore acustico “ ”
H_4tv.book Page 5 Wednesday, October 4, 2000 7:37 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
HAU00127
Interruttore degli indicatori di direzione
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segna-
lare una curva a sinistra. Una volta rilascia-
to, l’interruttore ritorna in posizione
centrale. Per spegnere le luci degli indicato-
ri di direzione, premere l’interruttore dopo
che è ritornato in posizione centrale.
HAU00129
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU00138
Interruttore di spegnimento motore
Porre questo interruttore su “ ” per spe-
gnere il motore in caso di emergenza, come
per esempio se il motociclo si ribalta o se il
cavo dell’acceleratore è bloccato.
HAU00134
Interruttore delle luci
Porre questo interruttore su “ ” per
accendere la luce di posizione anteriore,
quella posteriore e le luci del cruscotto. Por-
re l’interruttore su “ ” per accendere an-
che il faro.
HAU00143
Interruttore di avviamento “ ”
Premere questo interruttore per accendere
il motore con il motorino di avviamento.
HC000005
ATTENZIONE:_ Consultare le istruzioni di avviamento a
pagina 5-1 prima di accendere il motore. _

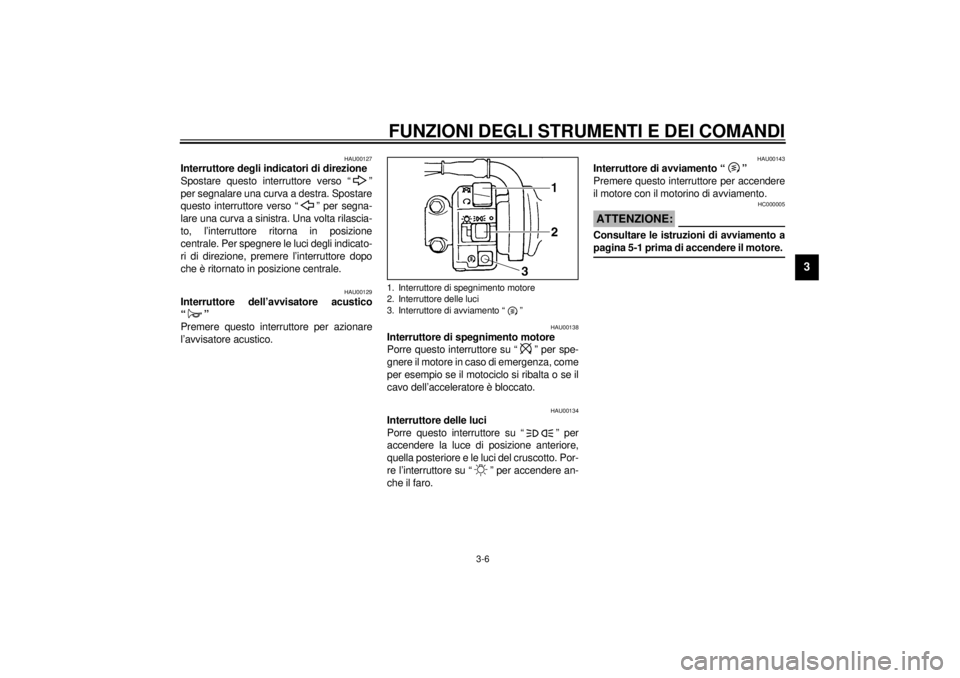

1. Interruttore di spegnimento motore
2. Interruttore delle luci
3. Interruttore di avviamento “ ”
H_4tv.book Page 6 Wednesday, October 4, 2000 7:37 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
HAU00152
Leva della frizione La leva della frizione si trova sulla manopo-
la a sinistra del manubrio. Per staccare la
frizione, tirare la leva verso la manopola.
Per innestare la frizione, rilasciare la leva.
Per garantire il funzionamento agevole del-
la frizione, tirare la leva rapidamente e rila-
sciarla lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
di interruzione del circuito di accensione
(vedere pagina 3-19 per spiegazioni sull’im-
pianto di interruzione del circuito di accen-
sione).
HAU00157
Pedale del cambio Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 6 marce installata su questo moto-
ciclo.
HAU00161
Leva del freno La leva del freno si trova sulla manopola a
destra del manubrio. Per azionare il freno
anteriore, tirare la leva verso la manopola.
La leva del freno è munita di un disco di re-
gistro della sua posizione. Per regolare la
distanza tra la leva del freno e la manopola,
girare il disco di registro mentre si allontana
la leva dalla manopola. Sul disco di registro,
allineare il numero di riferimento adatto alle
proprie mani con la freccia riportata sulla
leva della frizione.

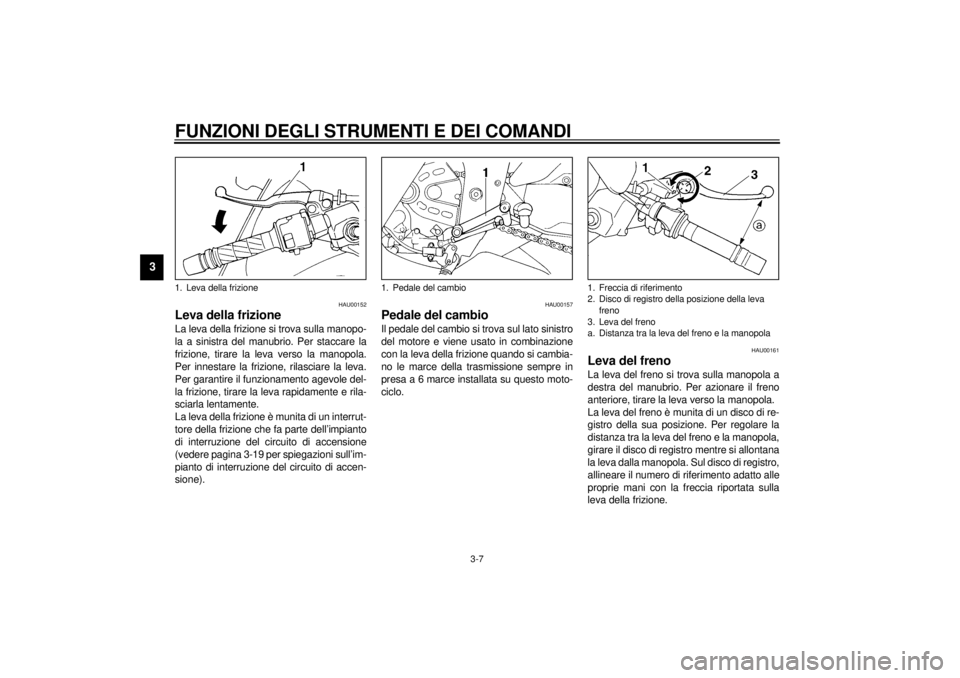

1. Leva della frizione
1. Pedale del cambio
1. Freccia di riferimento
2. Disco di registro della posizione della leva
freno
3. Leva del freno
a. Distanza tra la leva del freno e la manopola
H_4tv.book Page 7 Wednesday, October 4, 2000 7:37 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
HAU00162
Pedale del freno Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno anteriore
premere il pedale del freno.
HAU02935
Tappo del serbatoio del
carburante Per aprire il tappo del serbatoio del car-
burante
Spostare il coperchietto sulla serratura del
tappo del serbatoio carburante, inserire la
chiave nella serratura e farle fare un quarto
di giro in senso orario. La serratura si apre e
si può aprire il tappo del serbatoio del car-
burante.
Per chiudere il tappo del serbatoio del
carburante
1. Inserire il tappo in posizione con la
chiave nella serratura. 2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e richiudere il coperchietto
della serratura.
NOTA:_ Non si può chiudere il tappo del serbatoio
del carburante senza la chiave nella serra-
tura. Inoltre è impossibile estrarre la chiave
se il tappo non è serrato e chiuso a chiave
correttamente. _
HWA00025
AVVERTENZA
_ Verificare che il tappo del serbatoio del
carburante sia chiuso correttamente pri-
ma di utilizzare il motociclo. _

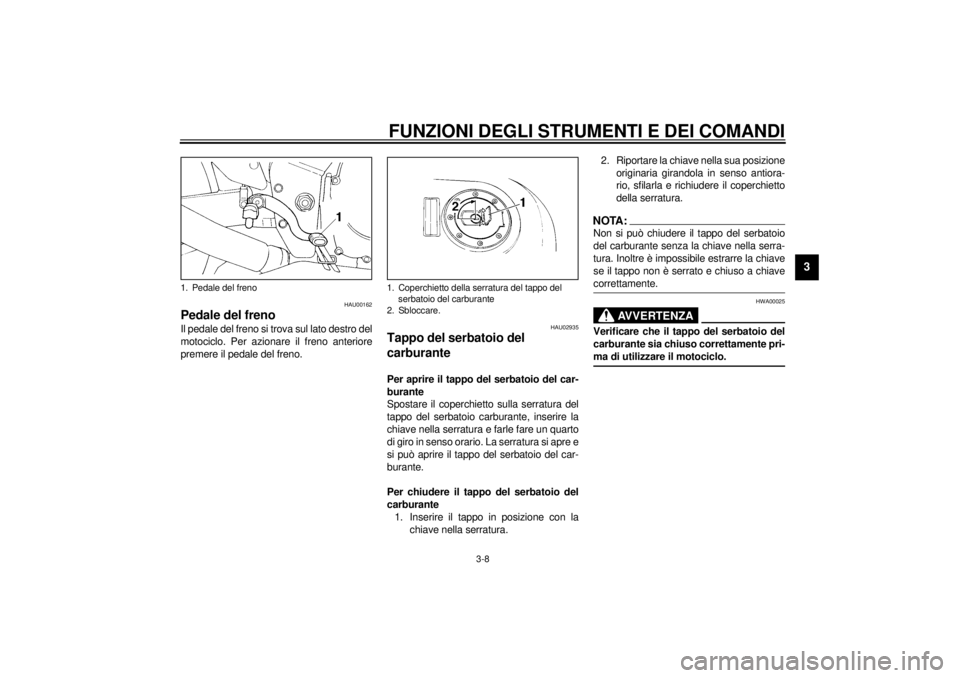

1. Pedale del freno
1. Coperchietto della serratura del tappo del
serbatoio del carburante
2. Sbloccare.
H_4tv.book Page 8 Wednesday, October 4, 2000 7:37 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
HAU03753
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di carburante. Riempire
il serbatoio del carburante fino al fondo del
bocchettone, come illustrato nella figura.
HW000130
AVVERTENZA
_ l
Non riempire eccessivamente il
serbatoio, altrimenti il carburante
potrebbe traboccare quando si ri-
scalda e si espande.
l
Evitare di versare carburante sul
motore caldo.
_
HAU00186
ATTENZIONE:_ l
Pulire subito con uno straccio puli-
to, asciutto e soffice l’eventuale
carburante versato, in quanto può
deteriorare le superfici verniciate o
di plastica.
l
Solo per la Germania: In caso di ne-
cessità di sostituzione, utilizzare un
tappo del serbatoio con lo stesso
design speciale dell’originale.
_
HAU00191
NOTA:_ Se il motore batte in testa, usare benzina di
una marca diversa o con un numero di otta-
no superiore. _
HAU00196
Tubetto di sfiato del serbatoio
del carburante (solo per la
Germania) Prima di utilizzare il motociclo:l
Controllare il collegamento del tubetto
di sfiato del serbatoio del carburante.
l
Verificare che il tubetto non presenti
fessure o danneggiamenti, e sostituir-
lo se è danneggiato.
l
Controllare che l’estremità del tubetto
non sia otturata, pulirla se necessario.
1. Tubo di riempimento del serbatoio del
carburante
2. Livello del carburante
Carburante consigliato:
Benzina normale senza piombo con
un numero di ottano controllato
(RON) di 91 o più.
Capacità del serbatoio del carburante:
Capacità totale:
19 L
Riserva:
3,1 L
H_4tv.book Page 9 Wednesday, October 4, 2000 7:37 PM
