FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
HAU00330
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il moto-
ciclo diritto.NOTA:_ L’interruttore incorporato nel cavalletto late-
rale fa parte dell’impianto di interruzione del
circuito di accensione, che interrompe l’ac-
censione in determinate situazioni (vedere
più avanti per spiegazioni sull’impianto di
interruzione del circuito di accensione). _
HW000044
AVVERTENZA
_ Non si deve utilizzare il motociclo con il
cavalletto laterale abbassato, o se risul-
ta impossibile alzarlo correttamente (op-
pure se non resta alzato), altrimenti il
cavalletto laterale potrebbe toccare il
terreno e distrarre il pilota, con conse-
guente possibilità di perdere il controllo
del mezzo. L’impianto d’interruzione del
circuito di accensione della Yamaha è
stato progettato a supporto della re-
sponsabilità del pilota di alzare il caval-
letto laterale prima di mettere in
movimento il mezzo. Pertanto si prega di
controllare questo impianto regolarmen-
te come descritto di seguito e di farlo ri-
parare da un concessionario Yamaha se
non funziona correttamente. _
HAU03720
Impianto di interruzione del
circuito di accensione L’impianto di interruzione del circuito di ac-
censione (comprendente l’interruttore del
cavalletto laterale, l’interruttore della frizio-
ne e l’interruttore del folle) ha le seguenti
funzioni:

Impedisce l’avviamento con una mar-
cia innestata ed il cavalletto laterale al-
zato, ma la leva della frizione non è
tirata.


Impedisce l’avviamento con una mar-
cia innestata e la leva della frizione ti-
rata, ma il cavalletto laterale è ancora
abbassato.


Impedisce l’avviamento con una mar-
cia innestata e si abbassa il cavalletto
laterale.
Controllare periodicamente il funzionamen-
to dell’impianto di interruzione del circuito di
accensione in conformità alla seguente pro-
cedura:
HW000045
AVVERTENZA
_ Se si nota una disfunzione, fare control-
lare l’impianto da un concessionario
Yamaha prima di utilizzare il mezzo. _
U3BTH7.book Page 10 Wednesday, February 19, 2003 1:41 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
CD-01I

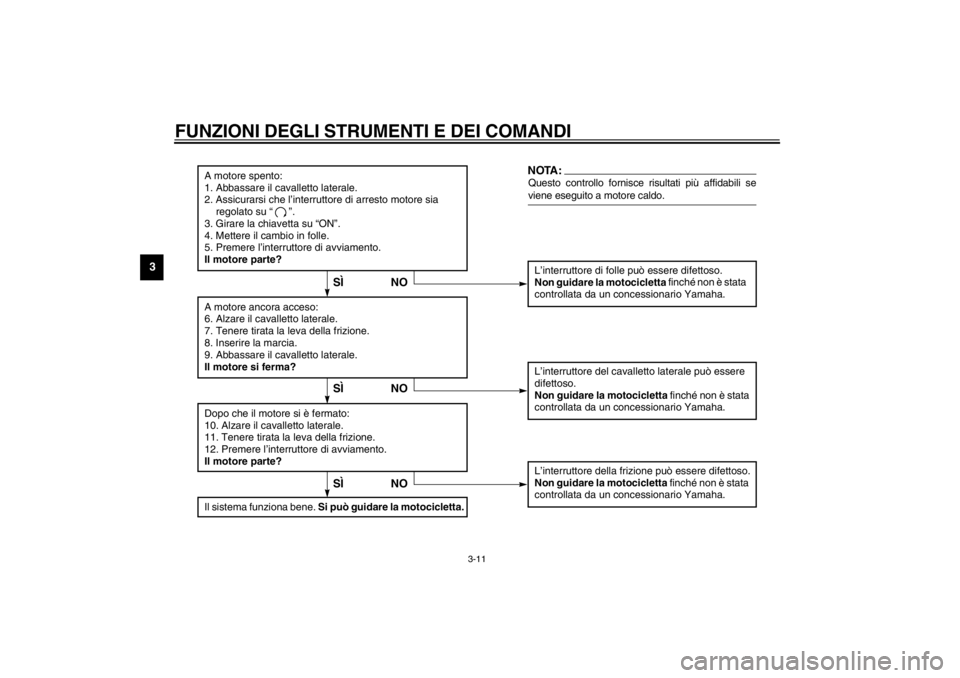

A motore spento:
1. Abbassare il cavalletto laterale.
2. Assicurarsi che l’interruttore di arresto motore sia
regolato su “”.
3. Girare la chiavetta su “ON”.
4. Mettere il cambio in folle.
5. Premere l’interruttore di avviamento.
Il motore parte?
L’interruttore di folle può essere difettoso.
Non guidare la motocicletta finché non è stata
controllata da un concessionario Yamaha.
A motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva della frizione.
8. Inserire la marcia.
9. Abbassare il cavalletto laterale.
Il motore si ferma?Dopo che il motore si è fermato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva della frizione.
12. Premere l’interruttore di avviamento.
Il motore parte?
L’interruttore del cavalletto laterale può essere
difettoso.
Non guidare la motocicletta finché non è stata
controllata da un concessionario Yamaha.L’interruttore della frizione può essere difettoso.
Non guidare la motocicletta finché non è stata
controllata da un concessionario Yamaha.
NO
NOTA:Questo controllo fornisce risultati più affidabili se
viene eseguito a motore caldo.
SÌNO
Il sistema funziona bene.
Si può guidare la motocicletta.
SÌNOSÌ
U3BTH7.book Page 11 Wednesday, February 19, 2003 1:41 PM

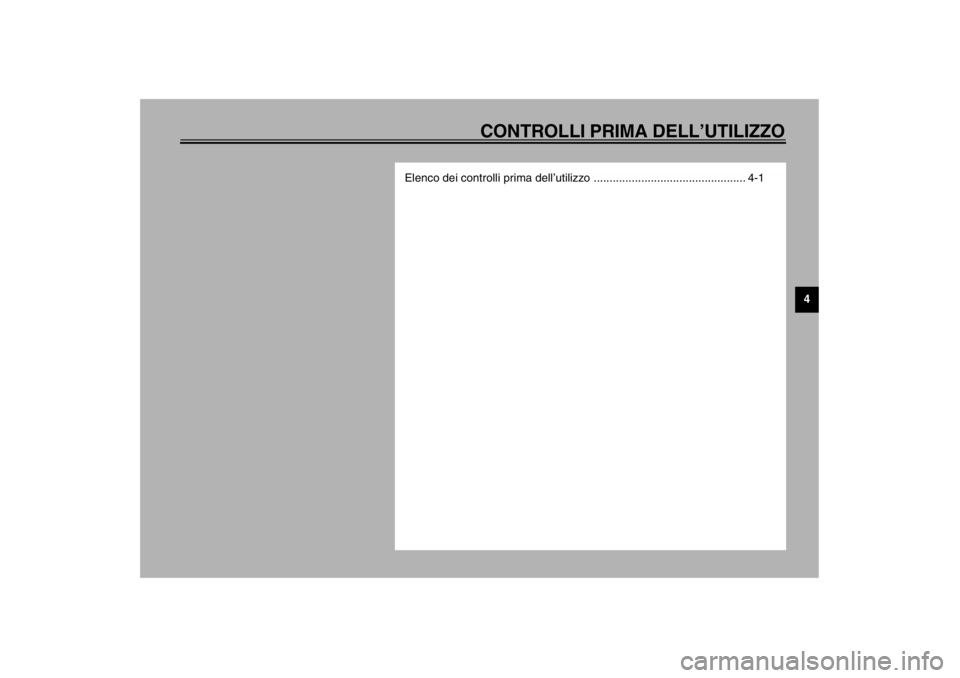

CONTROLLI PRIMA DELL’UTILIZZO
4
Elenco dei controlli prima dell’utilizzo ................................................ 4-1
U3BTH7.book Page 1 Wednesday, February 19, 2003 1:41 PM

4-1
4
HAU01114
4-CONTROLLI PRIMA DELL’UTILIZZOIl proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo impre-
visto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento, perdita di
liquidi o di pressione dei pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo, controllare i
seguenti punti prima di ogni utilizzo.
HAU03439
Elenco dei controlli prima dell’utilizzo
CO-01I
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello del carburante nel serbatoio del carburante.
Effettuare il rifornimento, se necessario.
Verificare l’assenza di perdite nei condotti del carburante.3-5–3-6
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, rabboccare con l’olio consigliato fino al livello specificato.
Verificare che il veicolo non presenti perdite di olio.6-7
Olio della coppia conica
finaleVerificare che il veicolo non presenti perdite di olio. 6-9–6-10
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di cedevolezza, fare eseguire lo spurgo del circuito
idraulico da un concessionario Yamaha.
Controllare il gioco della leva.
Regolare, se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, rabboccare con il liquido freni consigliato fino al livello specificato.
Verificare che non ci siano perdite nell’impianto idraulico.6-19, 6-21–6-23
Freno posterioreControllare il funzionamento.
Controllare il gioco del pedale.
Regiolare, se necessario.6-19–6-23
FrizioneControllare il funzionamento.
Lubrificare il cavo, se necessario.
Controllare il gioco della leva.
Regolare, se necessario.6-18
U3BTH7.book Page 1 Wednesday, February 19, 2003 1:41 PM

CONTROLLI PRIMA DELL’UTILIZZO4-2
4
Manopola dell’acceleratoreAccertarsi che il movimento sia agevole.
Lubrificare la manopola dell’acceleratore, il corpo della manopola ed i cavi, se
necessario.
Controllare il gioco.
Se necessario, incaricare un concessionario Yamaha della regolazione.6-14, 6-24
Cavi di comandoAccertarsi che il movimento sia agevole.
Lubrificare, se necessario.6-24
Ruote e pneumaticiVerificare che non siano danneggiati.
Controllare le condizioni e la profondità del battistrada.
Controllare la pressione di gonfiaggio.
Correggere, se necessario.6-15–6-17
Pedali del freno e del cambioAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione dei pedali, se necessario.6-25
Leve del freno e della frizioneAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve, se necessario.6-25
Cavalletto lateraleAccertarsi che il movimento sia agevole.
Lubrificare il punto di rotazione, se necessario.6-25–6-26
Fissaggi della parte ciclisticaVerificare che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare, se necessario.—
Strumenti, luci, segnali ed
interruttoriControllare il funzionamento.
Riparare, se necessario.—
Interruttore del cavalletto
lateraleControllare il funzionamento del sistema d’interruzione del circuito di accensione.
Se il sistema è guasto, fare controllare il veicolo da un concessionario Yamaha.3-10
BatteriaControllare il livello del liquido.
Rabboccare con acqua distillata,se necessario.6-29–6-30 POSIZIONE CONTROLLI PAGINA
U3BTH7.book Page 2 Wednesday, February 19, 2003 1:41 PM

CONTROLLI PRIMA DELL’UTILIZZO
4-3
4
NOTA:_ Eseguire sempre i controlli citati ogni volta che si utilizza il motociclo. Questi controlli possono venire eseguiti in pochissimo tempo, e la si-
curezza che assicurano al pilota compensa questa perdita di tempo. _
HWA00033
AVVERTENZA
_ Se una qualsiasi delle parti citate nei controlli prima dell’utilizzo del mezzo non funziona correttamente, farla controllare e ripa-
rare prima di utilizzare il motociclo. _U3BTH7.book Page 3 Wednesday, February 19, 2003 1:41 PM

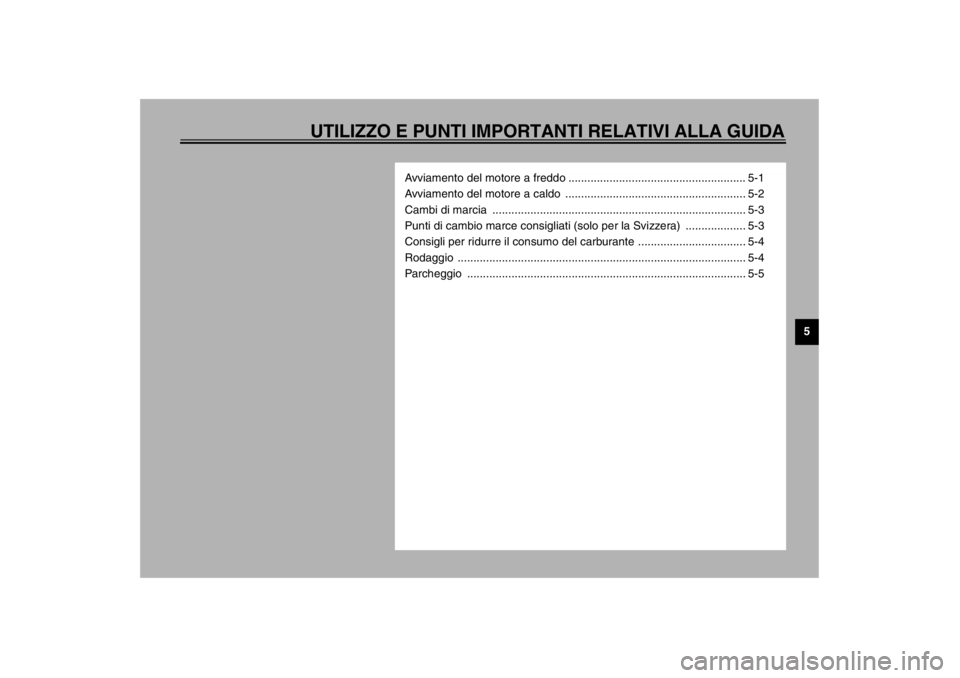

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5
Avviamento del motore a freddo ........................................................ 5-1
Avviamento del motore a caldo ......................................................... 5-2
Cambi di marcia ................................................................................ 5-3
Punti di cambio marce consigliati (solo per la Svizzera) ................... 5-3
Consigli per ridurre il consumo del carburante .................................. 5-4
Rodaggio ........................................................................................... 5-4
Parcheggio ........................................................................................ 5-5
U3BTH7.book Page 1 Wednesday, February 19, 2003 1:41 PM

5-1
5
HAU00372
5-UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
HAU00373
AVVERTENZA
_

Familiarizzare completamente con
tutti i comandi e le loro funzioni pri-
ma di utilizzare il mezzo. Consulta-
re il concessionario Yamaha di
fiducia per tutti i comandi o le fun-
zioni eventualmente non compresi
a fondo.


Non avviare o far funzionare mai il
motore in ambienti chiusi per qual-
siasi durata di tempo. I gas di scari-
co sono tossici e la loro inalazione
può provocare la perdita di cono-
scenza ed il decesso in tempi brevi.
Accertarsi di garantire sempre una
ventilazione adeguata.


Accertarsi di avere alzato il caval-
letto laterale prima di avviare il mez-
zo. Se il cavalletto laterale non è
completamente alzato, potrebbe
toccare il terreno e distrarre il pilo-
ta, con conseguente possibilità di
perdere il controllo del mezzo.
_
HAU02997*
Avviamento del motore a freddoAffinché il sistema di interruzione del circui-
to di accensione dia il consenso all’avvia-
mento, deve essere stata soddisfatta una
delle seguenti condizioni:

Il cambio è in folle.


Il cambio è innestato su una marcia
con la leva della frizione tirata ed il ca-
valletto laterale alzato.
HW000054
AVVERTENZA
_

Prima di accendere il motore, con-
trollare il funzionamento dell’im-
pianto di interruzione del circuito di
accensione in conformità alla pro-
cedura descritta a pagina 3-11.


Non marciare mai con il cavalletto
laterale abbassato.
_
1. Girare la chiave su “ON” e verificare
che l’interruttore di spegnimento moto-
re sia su “”.
2. Mettere il cambio in folle.NOTA:_ Quando il cambio è in folle, la spia del folle
dovrebbe essere accesa, altrimenti fare
controllare il circuito elettrico da un conces-
sionario Yamaha._3. Attivare lo starter (arricchitore) e chiu-
dere completamente l’acceleratore
(vedere pagina 3-6 per il funziona-
mento dello starter (arricchitore)).
4. Accendere il motore premendo l’inter-
ruttore di avviamento.NOTA:_ Se il motore non si avvia, rilasciare l’inter-
ruttore di avviamento, attendere alcuni se-
condi e poi riprovare. Ogni tentativo di
accensione deve essere il più breve possi-
bile per preservare la batteria. Non tentare
di far girare il motore per più di 10 secondi
per ogni tentativo. _
