2001 YAMAHA XJR 1300 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-6
6
HAU03329
Controllo delle candele Le candele sono componenti importanti del
motore e sono facili da controllare. Dato
che il calore ed i depositi provocano una
lenta erosione delle candele, bisogna
smontarle e controllarle in conformità alla
tabella della manutenzione periodica e lu-
brificazione. Inoltre, lo stato delle candele
può rivelare le condizioni del motore.
Per togliere una candela
1. Togliere il cappuccio della candela.2. Togliere la candela come illustrato nel-
la figura, utilizzando la chiave per can-
dele che si trova nel kit di attrezzi in
dotazione.
Per controllare le candele
1. Controllare che l’isolatore di porcella-
na attorno all’elettrodo centrale sia di
colore marroncino chiaro (colore idea-
le quando si utilizza normalmente il
motociclo).
2. Controllare che tutte le candele instal-
late nel motore abbiano lo stesso colo-
re.
NOTA:_ Se il colore di una candela è nettamente di-
verso, il motore potrebbe presentare
un’anomalia. Non tentare di diagnosticare
problemi di questo genere. Invece fare con-
trollare il motociclo da un concessionario
Yamaha. _3. Verificare che ciascuna candela non
presenti usura degli elettrodi e ecces-
sivi depositi di carbonio o di altro ge-
nere, e sostituirla se necessario.

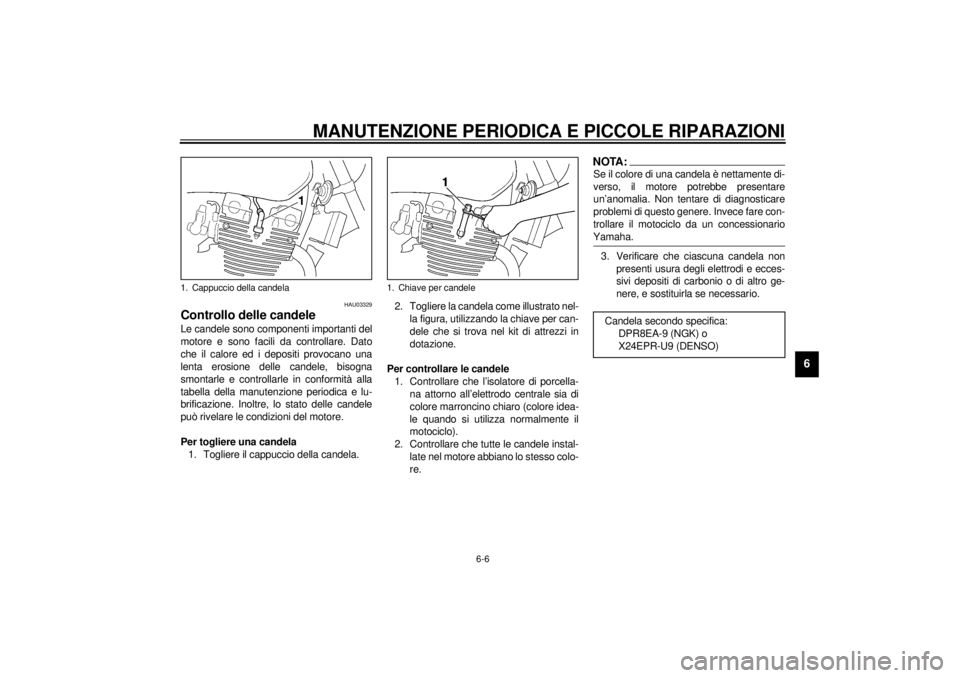

1. Cappuccio della candela
1. Chiave per candele
Candela secondo specifica:
DPR8EA-9 (NGK) o
X24EPR-U9 (DENSO)
H_5ea.book Page 6 Wednesday, October 4, 2000 7:33 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-7
6
Per installare una candela
1. Misurare la distanza tra gli elettrodi
con uno spessimetro e, se necessario,
regolarla secondo la specifica.
2. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.3. Installare la candela con l’apposita
chiave e poi stringerla con la coppia di
serraggio secondo specifica.
NOTA:_ In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio approssimativamente
corretta, dopo il primo serraggio a mano ag-
giungere un ulteriore quarto–mezzo giro.
Tuttavia provvedere al più presto possibile
al serraggio della candela secondo specifi-
ca. _4. Installare il cappuccio della candela.
HAU03759
Olio motore e elemento filtrante Controllare sempre il livello dell’olio motore
prima di utilizzare il mezzo. Oltre a questo,
l’olio e l’elemento filtrante vanno cambiati
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
Per controllare il livello dell’olio motore
1. Posizionare il motociclo sul cavalletto
centrale.NOTA:_ Accertarsi che il motociclo sia diritto duran-
te il controllo del livello dell’olio. Basta una
lieve inclinazione laterale per provocare er-
rori nel controllo. _2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
a. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0,8–0,9 mm
Coppia di serraggio:
Candela:
17,5 Nm (1,75 m·kg)
H_5ea.book Page 7 Wednesday, October 4, 2000 7:33 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-8
6
3. Attendere qualche minuto per far de-
positare l’olio e poi controllarne il livel-
lo attraverso l’oblò in basso sul lato
destro del carter.NOTA:_ Il livello dell’olio motore deve trovarsi tra i ri-
ferimenti del minimo e del massimo. _4. Se il livello dell’olio motore è inferiore
al minimo, rabboccare con il tipo di olio
consigliato per raggiungere il livello
appropriato.Per cambiare l’olio motore (con o senza
sostituzione dell’elemento filtrante)
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
2. Posizionare un contenitore sotto il mo-
tore per raccogliere l’olio esausto.
3. Togliere il tappo del bocchettone di
riempimento ed il tappo filettato di sca-
rico per scaricare l’olio dal carter.
NOTA:_ Saltare le fasi 4–8 se non si cambia l’ele-
mento filtrante dell’olio. _4. Togliere il tappo filettato di scarico
dell’elemento filtrante per scaricare
l’olio dall’elemento filtrante.
5. Togliere il coperchio dell’elemento fil-
trante togliendo il bullone.
1. Oblò ispezione livello olio motore
2. Riferimento di livello massimo
3. Riferimento di livello minimo
1. Tappo filettato di scarico olio motore
1. Tappo filettato di scarico dell’elemento filtrante
2. Bullone
3. Coperchio dell’elemento del filtro dell’olio
H_5ea.book Page 8 Wednesday, October 4, 2000 7:33 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-9
6
6. Togliere e sostituire l’elemento filtran-
te e l’O-ring.7. Installare il coperchio dell’elemento fil-
trante allineando la sporgenza sul co-
perchio con la scanalatura nel carter,
installando il bullone e poi stringendo-
lo con la coppia di serraggio secondo
specifica.
NOTA:_ Accertarsi che l’O-ring sia alloggiato corret-
tamente nella sua sede. _
8. Installare il tappo filettato di scarico
dell’elemento filtrante e poi stringerlo
con la coppia di serraggio secondo
specifica.
9. Installare il tappo filettato di scarico
dell’olio motore e poi stringerlo con la
coppia di serraggio secondo specifica.
10. Aggiungere la quantità secondo speci-
fica dell’olio motore consigliato e poi
installare e stringere il tappo del boc-
chettone.

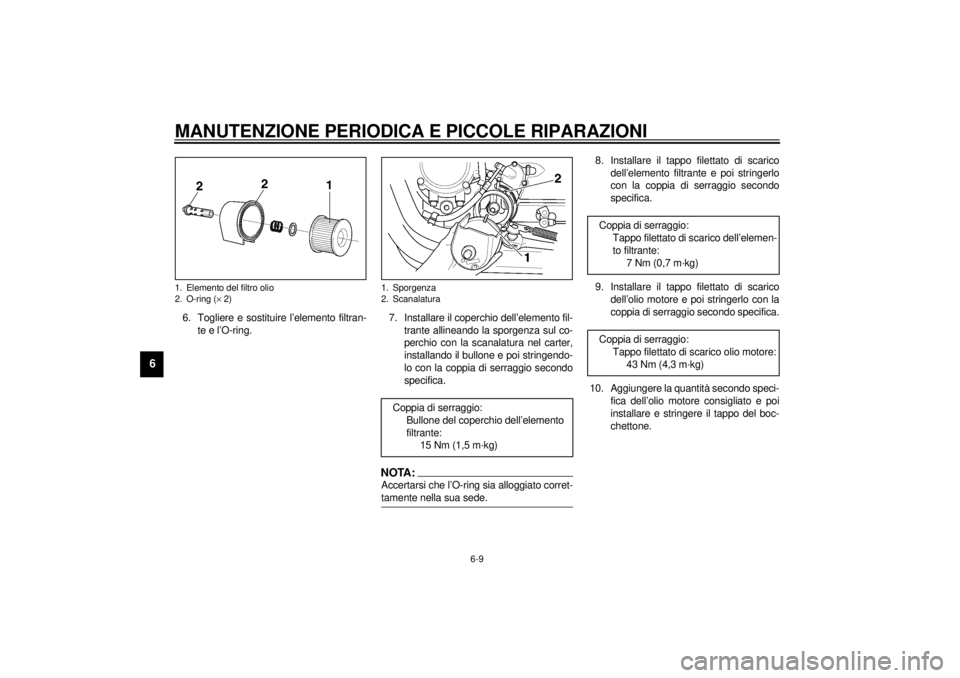

1. Elemento del filtro olio
2. O-ring (´ 2)
1. Sporgenza
2. Scanalatura
Coppia di serraggio:
Bullone del coperchio dell’elemento
filtrante:
15 Nm (1,5 m·kg)
Coppia di serraggio:
Tappo filettato di scarico dell’elemen-
to filtrante:
7 Nm (0,7 m·kg)
Coppia di serraggio:
Tappo filettato di scarico olio motore:
43 Nm (4,3 m·kg)
H_5ea.book Page 9 Wednesday, October 4, 2000 7:33 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-10
6
HC000066
ATTENZIONE:_ l
Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio.
l
Accertarsi che non penetrino corpi
estranei nel carter.
_11. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.
NOTA:_ Dopo l’accensione del motore, la spia del li-
vello dell’olio deve spegnersi, se il livello
dell’olio è sufficiente. _
HC000067
ATTENZIONE:_ Se la spia del livello dell’olio lampeggia
o resta accesa, spegnere immediata-
mente il motore e far controllare il mezzo
da un concessionario Yamaha. _12. Spegnere il motore, controllare il livel-
lo dell’olio e correggerlo, se necessa-
rio. Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza sostituzione dell’elemento fil-
trante:
3,0 L
Con sostituzione dell’elemento fil-
trante:
3,35 L
Quantità totale (motore a secco):
4,2 L
H_5ea.book Page 10 Wednesday, October 4, 2000 7:33 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-11
6
HAU01755
Pulizia dell’elemento del filtro
dell’aria Eseguire la pulizia dell’elemento del filtro
dell’aria agli intervalli specificati nella tabel-
la della manutenzione periodica e lubrifica-
zione. Pulire più spesso l’elemento del filtro
dell’aria, se si utilizza il mezzo su percorsi
molto bagnati o polverosi.
1. Togliere la sella (vedere pagina 3-11
per le procedure di rimozione e di in-
stallazione della sella).
2. Togliere il pannello A (vedere pagina
6-5 per le procedure di rimozione e di
installazione dei pannelli).
3. Alzando i cavi come illustrato nella fi-
gura, togliere il coperchio della scatola
del filtro dell’aria togliendo le viti.4. Estrarre l’elemento del filtro dell’aria. 5. Picchiettare leggermente l’elemento
del filtro dell’aria per togliere la mag-
gior parte della polvere e dello sporco,
e poi eliminare lo sporco residuo con
aria compressa, come illustrato nella
figura. Se l’elemento del filtro dell’aria
è danneggiato, sostituirlo.
6. Inserire l’elemento nella scatola del fil-

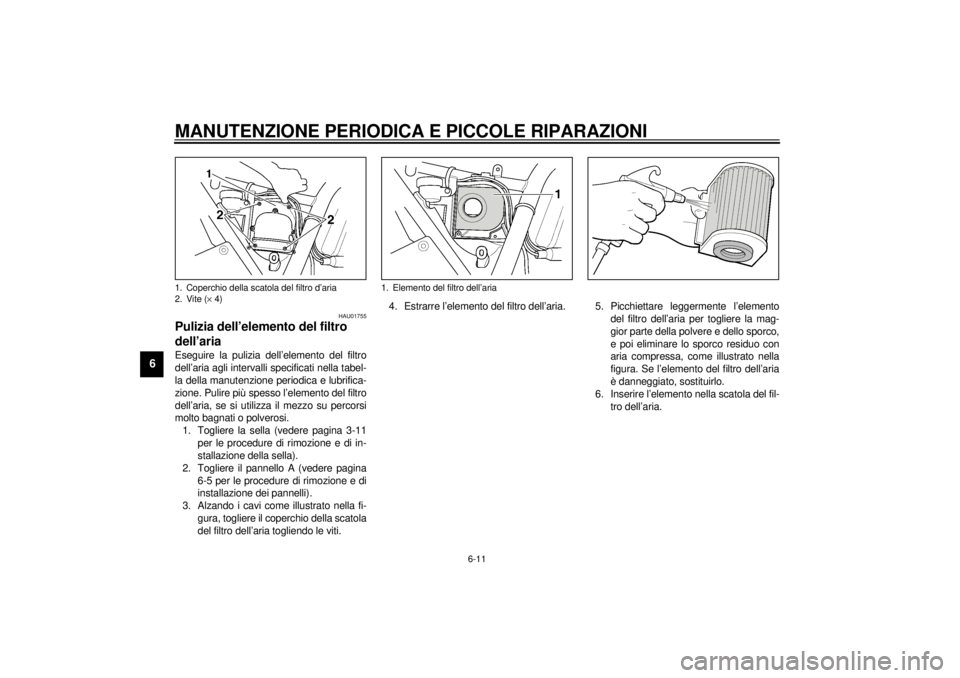

tro dell’aria.1. Coperchio della scatola del filtro d’aria
2. Vite (´ 4)
1. Elemento del filtro dell’aria
H_5ea.book Page 11 Wednesday, October 4, 2000 7:33 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-12
6
HC000082
ATTENZIONE:_ l
Verificare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella scatola del filtro dell’aria.
l
Non si deve mai far funzionare il
motore senza l’elemento del filtro
dell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilindro (i ci-
lindri) potrebbero usurarsi
eccessivamente.
_7. Alzando i cavi come illustrato nella fi-
gura, installare il coperchio della sca-
tola del filtro dell’aria installando le viti.
8. Installare il pannello.
HAU00630
Messa a punto dei carburatori I carburatori sono una parte importante del
motore e necessitano di una messa a punto
molto precisa. Pertanto consigliamo di affi-
dare la maggior parte delle regolazioni del
carburatore ad un concessionario Yamaha
in possesso delle nozioni e delle esperien-
ze professionali necessarie. Tuttavia, la
messa a punto descritta nella prossima se-
zione può venire eseguita dal proprietario
nell’ambito della manutenzione periodica.
HC000095
ATTENZIONE:_ I carburatori vengono messi a punto e
testati a fondo nello stabilimento di pro-
duzione Yamaha. Eventuali tentativi di
modificare queste regolazioni senza suf-
ficienti nozioni tecniche potrebbero pro-
vocare un calo delle prestazioni o
danneggiamenti del motore. _
H_5ea.book Page 12 Wednesday, October 4, 2000 7:33 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-13
6
HAU00632
Regolazione del regime del
minimo Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo del motore
come segue agli intervalli specificati nella
tabella della manutenzione periodica e lu-
brificazione.
1. Accendere il motore e lasciarlo scal-
dare per diversi minuti a 1.000–
2.000 giri/min, accelerandolo ogni tan-
to a 4.000–5.000 giri/min.NOTA:_ Il motore è caldo quando risponde rapida-
mente all’acceleratore. _
2. Controllare il regime del minimo del
motore e, se necessario, regolarlo al
valore secondo specifica agendo sulla
vite di fermo dell’acceleratore. Per au-
mentare il regime del minimo, girare la
vite in direzione
a. Per ridurre il regi-
me del minimo, girare la vite in direzio-
ne
b.NOTA:_ Se non si riesce a regolare il regime del mi-
nimo secondo specifica come descritto so-
pra, affidare questa regolazione ad un
concessionario Yamaha. _
HAU00635
Regolazione del gioco del cavo
dell’acceleratore Il gioco del cavo dell’acceleratore deve es-
sere di 3–5 mm alla manopola dell’accele-
ratore. Controllare periodicamente il gioco
del cavo dell’acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha.
1. Vite di fermo dell’acceleratore
Regime del minimo:
1.000–1.100 giri/min
a. Gioco del cavo dell’acceleratore
