2001 YAMAHA XJR 1300 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6

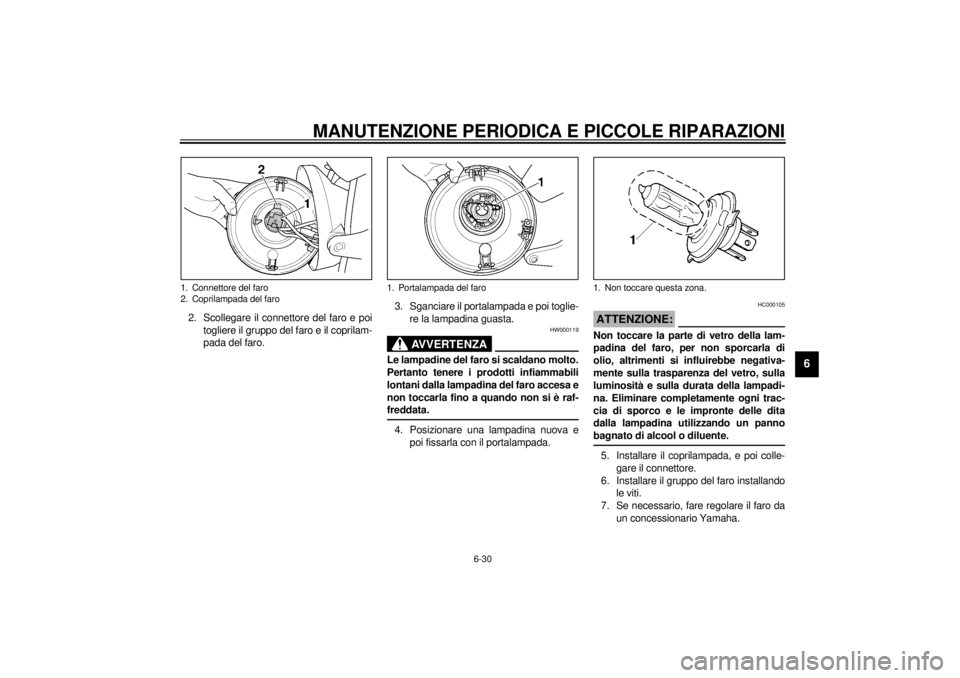

2. Scollegare il connettore del faro e poi
togliere il gruppo del faro e il coprilam-
pada del faro.3. Sganciare il portalampada e poi toglie-
re la lampadina guasta.
HW000119
AVVERTENZA
_ Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-
freddata. _4. Posizionare una lampadina nuova e
poi fissarla con il portalampada.
HC000105
ATTENZIONE:_ Non toccare la parte di vetro della lam-
padina del faro, per non sporcarla di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle dita
dalla lampadina utilizzando un panno
bagnato di alcool o diluente. _5. Installare il coprilampada, e poi colle-
gare il connettore.
6. Installare il gruppo del faro installando
le viti.
7. Se necessario, fare regolare il faro da
un concessionario Yamaha.
1. Connettore del faro
2. Coprilampada del faro
1. Portalampada del faro
1. Non toccare questa zona.
H_5ea.book Page 30 Wednesday, October 4, 2000 7:33 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
6
HAU00856

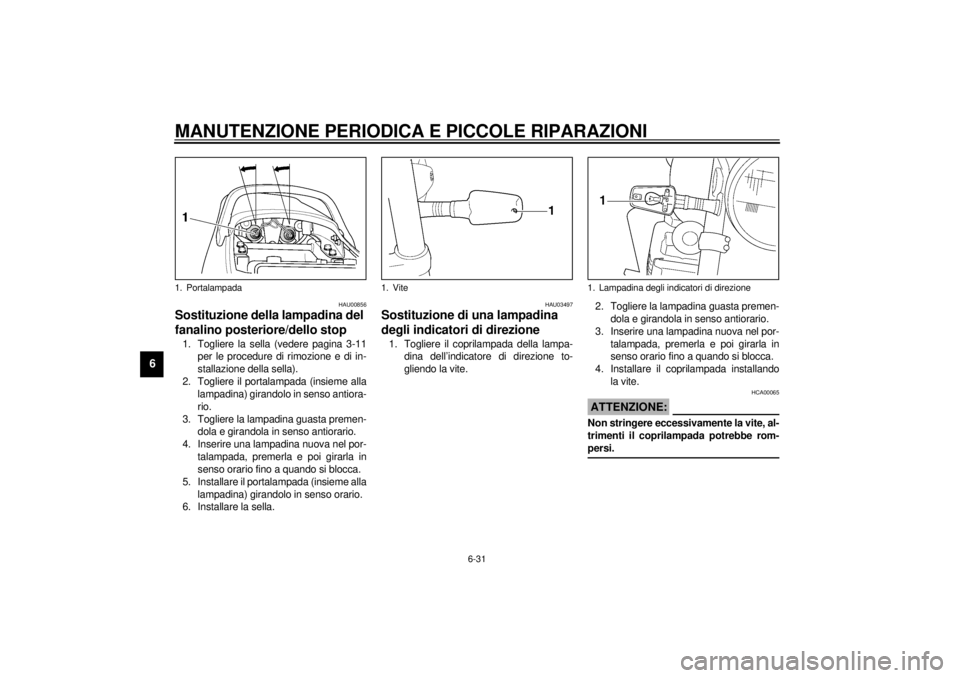

Sostituzione della lampadina del
fanalino posteriore/dello stop 1. Togliere la sella (vedere pagina 3-11
per le procedure di rimozione e di in-
stallazione della sella).
2. Togliere il portalampada (insieme alla
lampadina) girandolo in senso antiora-
rio.
3. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.
4. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.
5. Installare il portalampada (insieme alla
lampadina) girandolo in senso orario.
6. Installare la sella.
HAU03497
Sostituzione di una lampadina
degli indicatori di direzione 1. Togliere il coprilampada della lampa-
dina dell’indicatore di direzione to-
gliendo la vite.2. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.
3. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.
4. Installare il coprilampada installando
la vite.
HCA00065
ATTENZIONE:_ Non stringere eccessivamente la vite, al-
trimenti il coprilampada potrebbe rom-
persi. _
1. Portalampada
1. Vite
1. Lampadina degli indicatori di direzione
H_5ea.book Page 31 Wednesday, October 4, 2000 7:33 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
6
HAU03598

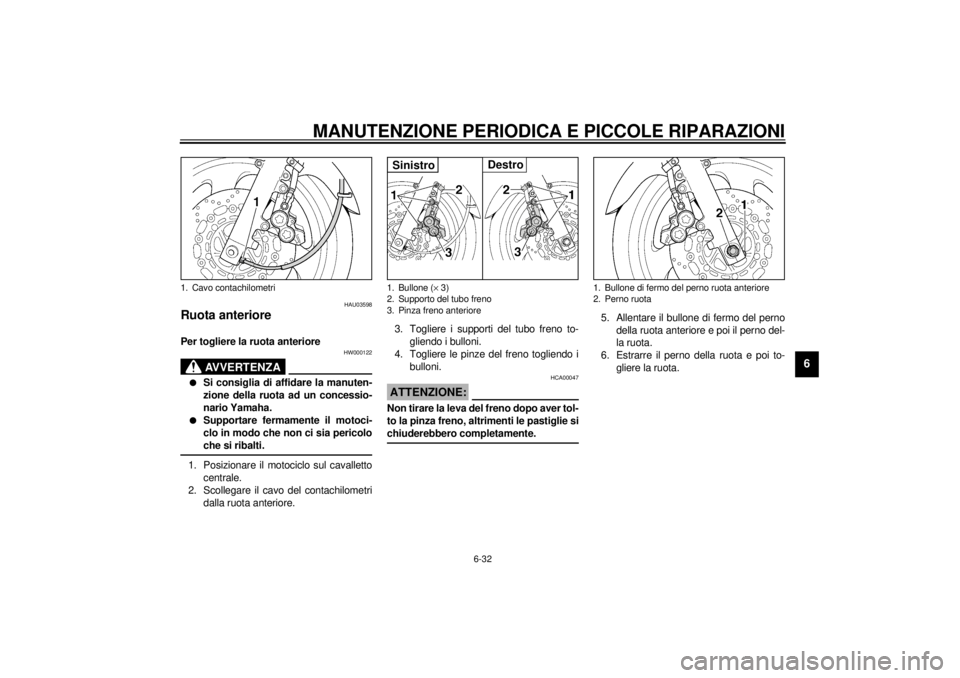

Ruota anteriore Per togliere la ruota anteriore
HW000122
AVVERTENZA
_ l
Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.
l
Supportare fermamente il motoci-
clo in modo che non ci sia pericolo
che si ribalti.
_1. Posizionare il motociclo sul cavalletto
centrale.
2. Scollegare il cavo del contachilometri
dalla ruota anteriore.3. Togliere i supporti del tubo freno to-
gliendo i bulloni.
4. Togliere le pinze del freno togliendo i
bulloni.
HCA00047
ATTENZIONE:_ Non tirare la leva del freno dopo aver tol-
to la pinza freno, altrimenti le pastiglie si
chiuderebbero completamente. _
5. Allentare il bullone di fermo del perno
della ruota anteriore e poi il perno del-
la ruota.
6. Estrarre il perno della ruota e poi to-
gliere la ruota.
1. Cavo contachilometri
1. Bullone (´ 3)
2. Supporto del tubo freno
3. Pinza freno anterioreSinistro
Destro
1. Bullone di fermo del perno ruota anteriore
2. Perno ruota
H_5ea.book Page 32 Wednesday, October 4, 2000 7:33 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-33
6
HAU01758
Per installare la ruota anteriore
1. Installare il rinvio del contachilometri
nel mozzo della ruota in modo che le
sporgenze combacino con le scanala-
ture.2. Alzare la ruota tra le gambe della for-
cella.
NOTA:_ Verificare che la scanalatura nel rinvio del
contachilometri combaci con il fermo sulla
gamba della forcella. _3. Inserire il perno della ruota.
4. Abbassare la ruota anteriore in modo
che tocchi il terreno.
5. Premere con forza il manubrio diverse
volte verso il basso per verificare il
corretto funzionamento della forcella.
6. Installare le pinze installando i bulloni.
NOTA:_ Verificare che ci sia spazio sufficiente tra le
pastiglie prima di installare le pinze sui di-
schi freno. _7. Installare i supporti del tubo freno in-
stallando i bulloni.
8. Installare il bullone di fermo del perno
della ruota anteriore e poi stringere il
perno ruota, il bullone di fermo ed i
bulloni della pinza alle coppie di ser-
raggio secondo specifica.
9. Collegare il cavo del contachilometri.
1. Arresto del rinvio del contachilometri
Coppie di serraggio:
Perno ruota:
73 Nm (7,3 m·kg)
Bullone di fermo del perno ruota
anteriore:
19 Nm (1,9 m·kg)
Bullone della pinza freno:
40 Nm (4,0 m·kg)
H_5ea.book Page 33 Wednesday, October 4, 2000 7:33 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-34
6
HAU03760
Ruota posteriore Per rimuovere la ruota posteriore
HW000122
AVVERTENZA
_ l
Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.
l
Supportare fermamente il motoci-
clo in modo che non ci sia pericolo
che si ribalti.
_ 1. Allentare il dado del perno ruota ed i
bulloni della pinza freno.2. Scollegare l’asta di reazione dalla pin-
za freno togliendo il dado ed il bullone.
3. Posizionare il motociclo sul cavalletto
centrale.
4. Togliere il dado del perno ruota e la
pinza togliendo i bulloni.
5. Allentare il controdado ed il dado di re-
gistro della tensione della catena di
trasmissione su entrambi i lati del for-
cellone.
6. Spingere la ruota in avanti e poi toglie-
re la catena di trasmissione dalla coro-
na.
NOTA:_ Per togliere ed installare la ruota posteriore,
non occorre disassemblare la catena di tra-
smissione. _
1. Bullone di registro della tensione della catena
di trasmissione
2. Controdado
3. Dado del perno ruota
1. Perno ruota
H_5ea.book Page 34 Wednesday, October 4, 2000 7:33 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-35
6
7. Supportando il supporto della pinza
freno, estrarre il perno della ruota.
8. Togliere la ruota.
HCA00048
ATTENZIONE:_ Non frenare dopo aver aver tolto la ruota
insieme al disco freno, altrimenti le pa-
stiglie si chiuderebbero completamente. _
HAU03793
Per installare la ruota posteriore
1. Inserire da destra il perno ruota attra-
verso il supporto della pinza freno e at-
traverso la ruota.
2. Installare la catena di trasmissione
sulla corona e poi regolare la tensione
della catena di trasmissione (vedere
pagina 6-21 per le procedure di rego-
lazione della tensione della catena di
trasmissione).
3. Collegare l’asta di reazione alla staffa
della pinza freno installando il bullone
ed il dado.
4. Installare la pinza freno installando i
bulloni..NOTA:_ erificare che ci sia spazio sufficiente tra le
pastiglie prima di installare la pinza sul di-
sco freno. _5. Togliere il motociclo dal cavalletto
centrale in modo che la ruota posterio-
re tocchi il terreno.
6. Stringere il dado del perno ruota, i bul-
loni della pinza ed dado dell’asta di re-
azione alle coppie di serraggio
secondo specifica.Coppie di serraggio:
Dado del perno ruota:
150 Nm (15,0 m·kg)
Bullone della pinza freno:
40 Nm (4,0 m·kg)
Dado dell’asta di reazione:
23 Nm (2,3 m·kg)
H_5ea.book Page 35 Wednesday, October 4, 2000 7:33 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-36
6
HAU01008
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
La tabella di ricerca ed eliminazione guasti
che segue rappresenta una guida rapida e
facile per controllare questi impianti vitali.
Tuttavia, se il mezzo dovesse richiedere ri-
parazioni, consigliamo di portarlo da un
concessionario Yamaha, i cui tecnici esperti
sono in possesso degli attrezzi, dell’espe-
rienza e delle nozioni necessari per l’esecu-
zione di una corretta manutenzione del
mezzo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
H_5ea.book Page 36 Wednesday, October 4, 2000 7:33 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-37
6
HAU01297
Tabella di ricerca ed eliminazione guasti
HW000125
AVVERTENZA
_ Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante. _
2. Compressione
3. Ignizione
4. Batteria 1. CarburanteControllare il livello del
carburante nel serbatoio.
Non c’è carburante.
Fornire carburante.
Azionare lo starter
elettrico.C’è compressione.
Controllare l’ignizione.
Far controllare il veicolo da un
concessionario Yamaha.
Rimuovere le candele e
controllare gli elettrodi.Umidi
AsciuttiAsciugare con un panno asciutto e correggere
i varchi delle candele o sostituire le candele.
Fare controllare il veicolo da un
concessionario Yamaha.Aprire l’acceleratore a metà e azionare lo
starter elettrico.
Il motore non parte.
Controllare la batteria.
Il motore gira rapidamente.
Il motore gira lentamente.La batteria è in buone condizioni.
Controllare il collegamento dei cavi batteria
e caricare la batteria se necessario.
Il motore non parte. Controllare la compressione.
Il motore non parte.
Far controllare il veicolo da
un concessionario Yamaha.
Azionare lo starter e
lettrico.
Controllare la compressione.
Non c’è compressione.C’è abbastanza
carburante.
H_5ea.book Page 37 Wednesday, October 4, 2000 7:33 PM
