2001 YAMAHA XJR 1300 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU01590
(parcheggio)
Lo sterzo è bloccato e le luci di posizione
anteriore e posteriore sono accese, mentre
tutti gli altri impianti elettrici sono inattivi. In
questa posizione si può togliere la chiave di
accensione.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “ ”.
HCA00043
ATTENZIONE:_ Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare la
batteria. _
HAU03034
Spie di segnalazione e di
avvertimento
HAU03299
Spie degli indicatori di direzione
“” / “”
La spia corrispondente lampeggia ogni
qualvolta l’interruttore degli indicatori di di-
rezione viene spostato a sinistra o destra.
HAU00063
Spia abbagliante “ ”
Questa spia si accende quando il faro è sul-
la posizione abbagliante.
HAU00061
Spia del folle “ ”
Questa spia si accende quando il cambio è
in folle.
HAU03201
Spia del livello dell’olio “ ”
Questa spia si accende quando il livello
dell’olio motore è basso.
Si può controllare il circuito elettrico della
spia con la seguente procedura.
1. Mettere l’interruttore di spegnimento
motore su “ ” e girare la chiave su
“ON”.
2. Mettere il cambio in folle o tirare la
leva della frizione.
3. Premere l’interruttore di avviamento.
Se la spia non si accende premendo
l’interruttore di avviamento, fare con-
trollare il circuito elettrico da un con-
cessionario Yamaha.NOTA:_ Anche quando il livello dell’olio è sufficiente,
la spia può accendersi brevemente in salita,
o durante accelerazioni e decelerazioni im-
provvise, ma in questi casi non si tratta di
una disfunzione. _

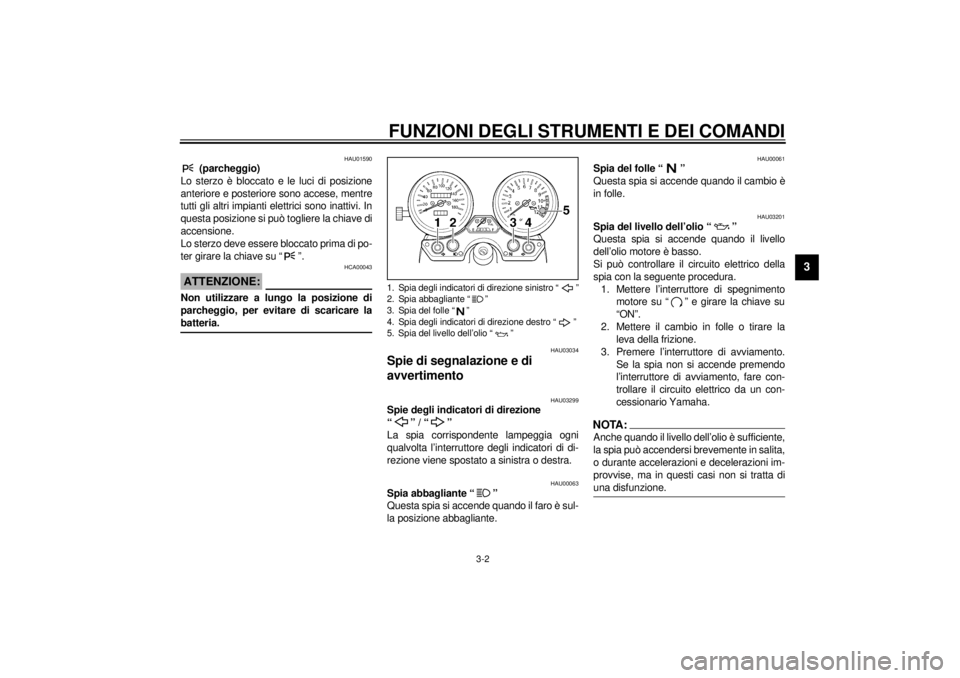

1. Spia degli indicatori di direzione sinistro “ ”
2. Spia abbagliante “ ”
3. Spia del folle “ ”
4. Spia degli indicatori di direzione destro “ ”
5. Spia del livello dell’olio “ ”
H_5ea.book Page 2 Wednesday, October 4, 2000 7:33 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
HAU00097
Gruppo del tachimetro Il gruppo del tachimetro comprende un ta-
chimetro, un contachilometri totalizzatore
ed un contachilometri parziale. Il tachimetro
indica la velocità di marcia. Il contachilome-
tri totalizzatore indica la distanza totale per-
corsa. Il contachilometri parziale indica la
distanza percorsa dopo l’ultimo azzera-
mento con la manopola di reset. Si può
usare il contachilometri parziale insieme
all’indicatore di livello del carburante per sti-
mare la distanza percorribile con un pieno
di carburante. Questa informazione con-
sentirà di pianificare i futuri rifornimenti.
HAU00101
Contagiri Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
HC000003
ATTENZIONE:_ Non far funzionare il motore quando il
contagiri è nella zona rossa.
Zona rossa: 9.500 giri/min. ed oltre _
HAU00109
Allarme antifurto (optional) A richiesta, si può fare installare su questo
motociclo un allarme antifurto da un con-
cessionario Yamaha. Contattare un con-
cessionario Yamaha per maggiori
informazioni.
1. Manopola di reset del contachilometri parziale
2. Contachilometri parziale
3. Contachilometri totalizzatore
4. Tachimetro
1. Contagiri
2. Zona rossa del contagiri
H_5ea.book Page 3 Wednesday, October 4, 2000 7:33 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU00110
Indicatore del livello del
carburante Questo strumento indica la quantità di car-
burante contenuta nel serbatoio. Man mano
che il livello del carburante scende, l’ago si
sposta verso la lettera “E” (vuoto). Quando
l’ago raggiunge la lettera “E”, nel serbatoio
restano circa 4,5 L di carburante. Quando
ciò si verifica, effettuare il rifornimento il più
presto possibile.NOTA:_ Non permettere al serbatoio del carburante
di svuotarsi completamente. _
HAU00118
Interruttori sul manubrio
HAU00120
Interruttore lampeggio faro “PASS”
(sorpasso)
Premere questo interruttore per far lampeg-
giare il faro.
HAU00121
Commutatore luce abbagliante/anabba-
gliante
Posizionare questo interruttore su “ ”
per la luce abbagliante e su “ ” per la
luce anabbagliante.
HAU00127
Interruttore degli indicatori di direzione
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segna-
lare una curva a sinistra. Una volta rilascia-
to, l’interruttore ritorna in posizione
centrale. Per spegnere le luci degli indicato-
ri di direzione, premere l’interruttore dopo
che è ritornato in posizione centrale.
HAU00129
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
1. Indicatore del livello del carburante
1. Interruttore lampeggio faro “PASS”
2. Commutatore luce abbagliante/anabbagliante
3. Interruttore degli indicatori di direzione
4. Interruttore dell’avvisatore acustico “ ”
H_5ea.book Page 4 Wednesday, October 4, 2000 7:33 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
HAU00138
Interruttore di spegnimento motore
Porre questo interruttore su “ ” per spe-
gnere il motore in caso di emergenza, come
per esempio se il motociclo si ribalta o se il
cavo dell’acceleratore è bloccato.
HAU00134
Interruttore delle luci
Porre questo interruttore su “ ” per
accendere la luce di posizione anteriore,
quella posteriore e le luci del cruscotto. Por-
re l’interruttore su “ ” per accendere an-
che il faro.
HAU00143
Interruttore di avviamento “ ”
Premere questo interruttore per accendere
il motore con il motorino di avviamento.
HC000005
ATTENZIONE:_ Consultare le istruzioni di avviamento a
pagina 5-1 prima di accendere il motore. _
HAU00153
Leva della frizione La leva della frizione si trova sulla manopo-
la a sinistra del manubrio. Per staccare la
frizione, tirare la leva verso la manopola.
Per innestare la frizione, rilasciare la leva.
Per garantire il funzionamento agevole del-
la frizione, tirare la leva rapidamente e rila-
sciarla lentamente.

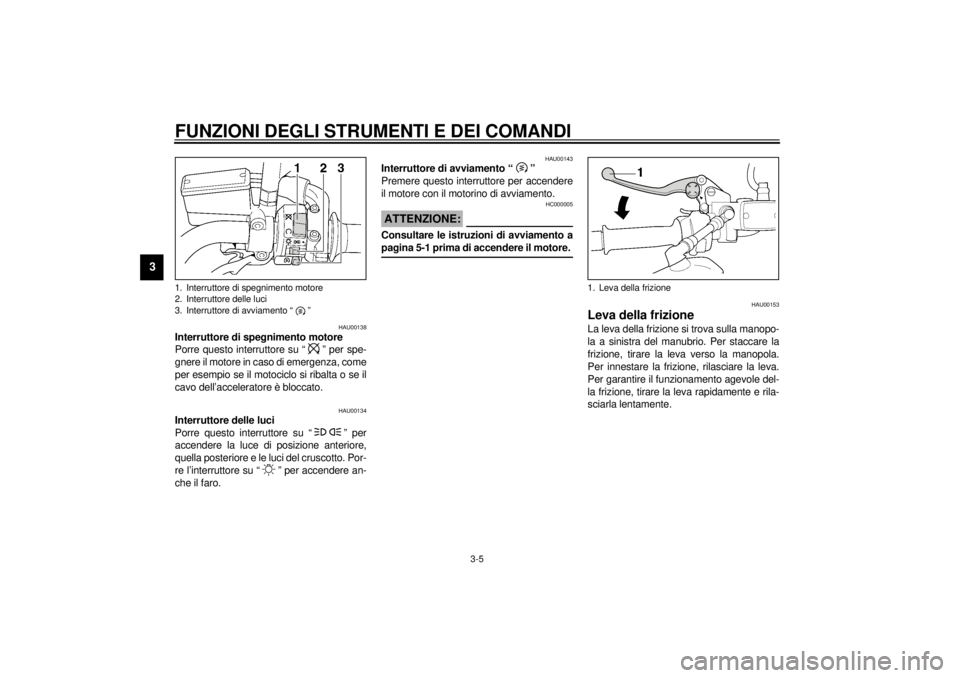

1. Interruttore di spegnimento motore
2. Interruttore delle luci
3. Interruttore di avviamento “ ”
1. Leva della frizione
H_5ea.book Page 5 Wednesday, October 4, 2000 7:33 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
La leva della frizione è munita di un disco di
registro della sua posizione. Per regolare la
distanza tra la leva della frizione e la mano-
pola, girare il disco di registro mentre si al-
lontana la leva dalla manopola.
Sul disco di registro, allineare il numero di
riferimento adatto alle proprie mani con la
freccia riportata sulla leva della frizione.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
di interruzione del circuito di accensione
(vedere pagina 3-16 per spiegazioni sull’im-
pianto di interruzione del circuito di accen-
sione).
HAU00157
Pedale del cambio Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 5 marce installata su questo moto-
ciclo.
1. Disco di registro della posizione della leva
frizione
2. Freccia di riferimento
1. Pedale del cambio
H_5ea.book Page 6 Wednesday, October 4, 2000 7:33 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
HAU00161
Leva del freno La leva del freno si trova sulla manopola a
destra del manubrio. Per azionare il freno
anteriore, tirare la leva verso la manopola.La leva del freno è munita di un disco di re-
gistro della sua posizione. Per regolare la
distanza tra la leva del freno e la manopola,
girare il disco di registro mentre si allontana
la leva dalla manopola. Sul disco di registro,
allineare il numero di riferimento adatto alle
proprie mani con la freccia riportata sulla
leva della frizione.
HAU00162
Pedale del freno Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno anteriore
premere il pedale del freno.

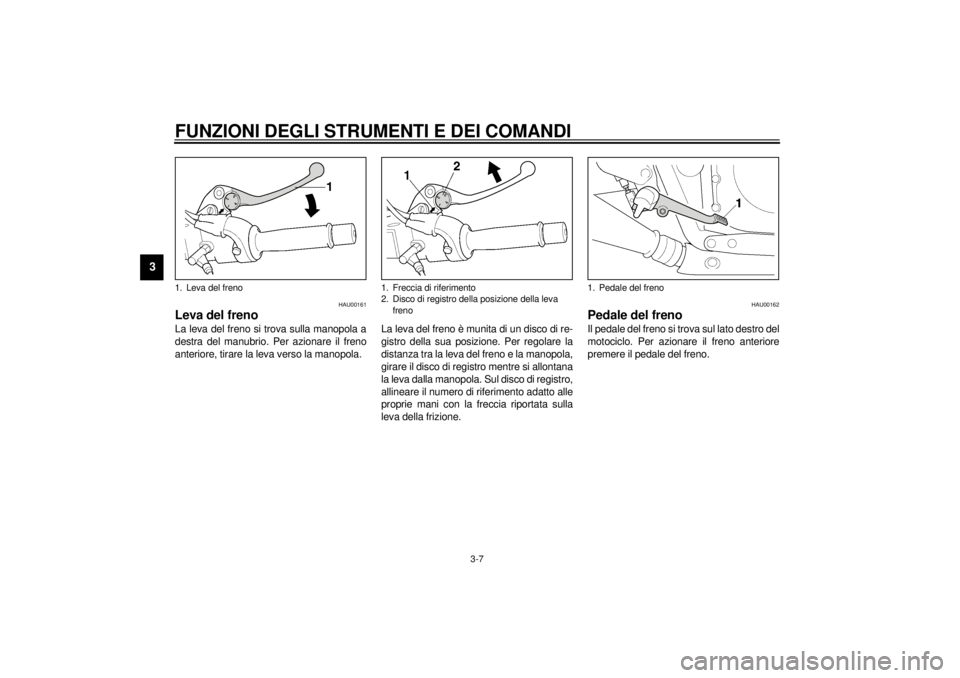

1. Leva del freno
1. Freccia di riferimento
2. Disco di registro della posizione della leva
freno
1. Pedale del freno
H_5ea.book Page 7 Wednesday, October 4, 2000 7:33 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
HAU02935
Tappo del serbatoio del
carburante Per aprire il tappo del serbatoio del car-
burante
Spostare il coperchietto sulla serratura del
tappo del serbatoio carburante, inserire la
chiave nella serratura e farle fare un quarto
di giro in senso orario. La serratura si apre e
si può aprire il tappo del serbatoio del car-
burante.
Per chiudere il tappo del serbatoio del
carburante
1. Inserire il tappo in posizione con la
chiave nella serratura. 2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e richiudere il coperchietto
della serratura.
NOTA:_ Non si può chiudere il tappo del serbatoio
del carburante senza la chiave nella serra-
tura. Inoltre è impossibile estrarre la chiave
se il tappo non è serrato e chiuso a chiave
correttamente. _
HWA00025
AVVERTENZA
_ Verificare che il tappo del serbatoio del
carburante sia chiuso correttamente pri-
ma di utilizzare il motociclo. _
1. Coperchietto della serratura il tappo del
serbatoio del carburante
2. Sbloccare.
H_5ea.book Page 8 Wednesday, October 4, 2000 7:33 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
HAU03754
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di carburante. Per effet-
tuare il rifornimento, inserire la pistola del
distributore nel bocchettone del serbatoio e
riempirlo fino al fondo del bocchettone,
come illustrato nella figura.
HW000130
AVVERTENZA
_ l
Non riempire eccessivamente il
serbatoio, altrimenti il carburante
potrebbe traboccare quando si ri-
scalda e si espande.
l
Evitare di versare carburante sul
motore caldo.
_
HAU00185
ATTENZIONE:_ Pulire subito con uno straccio pulito,
asciutto e soffice l’eventuale carburante
versato, in quanto può deteriorare le su-
perfici verniciate o di plastica. _
HAU00191
NOTA:_ Se il motore batte in testa, usare benzina di
una marca diversa o con un numero di otta-
no superiore. _
HAU00207
Rubinetto del carburante Il rubinetto del carburante fornisce il carbu-
rante dal serbatoio ai carburatori, filtrandolo
nel contempo.
Qui di seguito spieghiamo le posizioni del
rubinetto del carburante, visibili nelle illu-
strazioni.
ON (aperto)
Con il rubinetto del carburante in questa po-
sizione, il carburante affluisce ai carburatori
quando il motore è in funzione. Mettere il ru-
binetto in questa posizione quando si avvia
il motore e durante la guida.

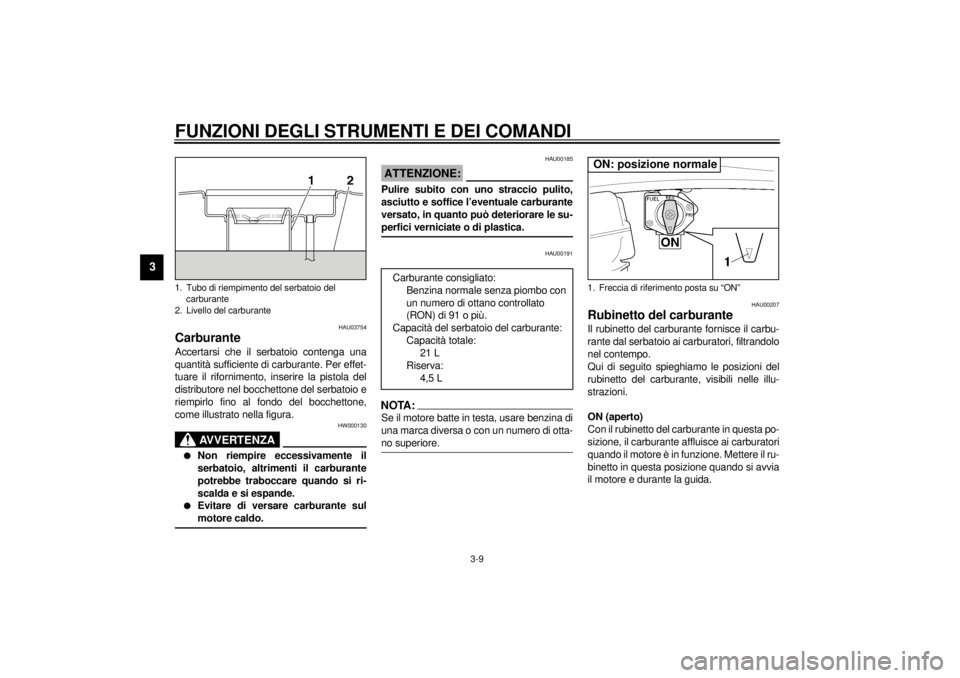

1. Tubo di riempimento del serbatoio del
carburante
2. Livello del carburante
Carburante consigliato:
Benzina normale senza piombo con
un numero di ottano controllato
(RON) di 91 o più.
Capacità del serbatoio del carburante:
Capacità totale:
21 L
Riserva:
4,5 L
1. Freccia di riferimento posta su “ON”ON: posizione normale
H_5ea.book Page 9 Wednesday, October 4, 2000 7:33 PM
