2001 YAMAHA XJR 1300 Manuale duso (in Italian)

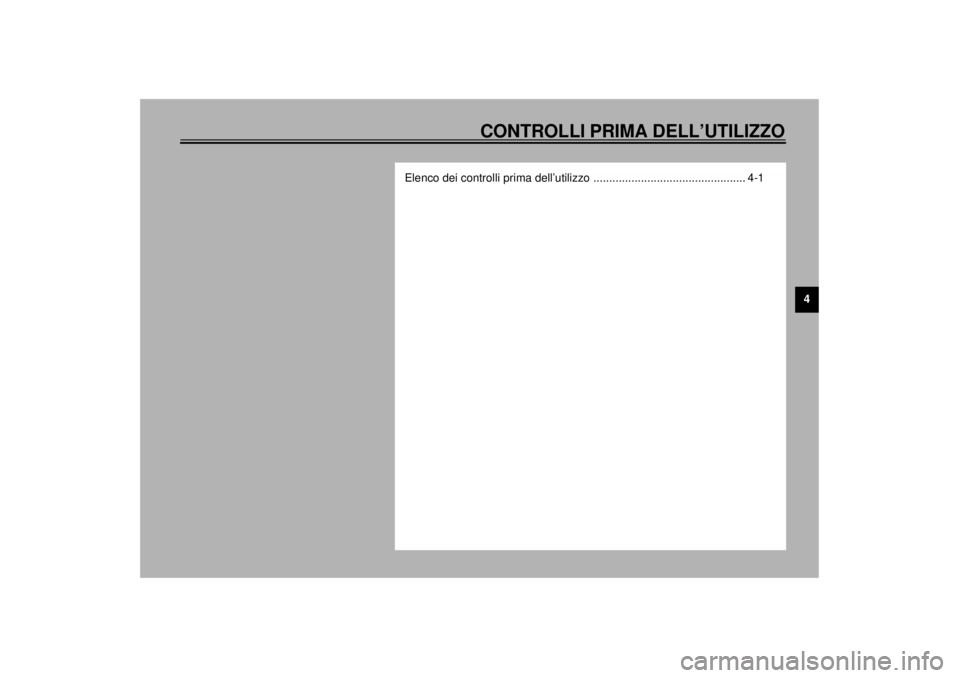

CONTROLLI PRIMA DELL’UTILIZZO
4
Elenco dei controlli prima dell’utilizzo ................................................ 4-1
H_5ea.book Page 1 Wednesday, October 4, 2000 7:33 PM

4-1
4
HAU01114
4-CONTROLLI PRIMA DELL’UTILIZZOIl proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo impre-
visto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento, perdita di
liquidi o di pressione dei pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo, controllare i
seguenti punti prima di ogni utilizzo.
HAU03439
Elenco dei controlli prima dell’utilizzo
CO-01I
POSIZIONE CONTROLLI PAGINA
Carburante• Controllare il livello del carburante nel serbatoio del carburante.
• Effettuare il rifornimento, se necessario.
• Verificare l’assenza di perdite nei condotti del carburante.3-9
Olio motore• Controllare il livello dell’olio nel motore.
• Se necessario, rabboccare con l’olio consigliato fino al livello specificato.
• Verificare che il veicolo non presenti perdite di olio.6-7–6-8
Freno anteriore• Controllare il funzionamento.
• Se si ha una sensazione di cedevolezza, fare eseguire lo spurgo del circuito
idraulico da un concessionario Yamaha.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, rabboccare con il liquido freni consigliato fino al livello specificato.
• Verificare che non ci siano perdite nell’impianto idraulico.6-19–6-20
Freno posteriore• Controllare il funzionamento.
• Se si ha una sensazione di cedevolezza, fare eseguire lo spurgo del circuito
idraulico da un concessionario Yamaha.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, rabboccare con il liquido freni consigliato fino al livello specificato.
• Verificare che non ci siano perdite nell’impianto idraulico.6-17–6-20
Frizione• Controllare il funzionamento.
• Se si ha una sensazione di cedevolezza, fare eseguire lo spurgo del circuito
idraulico da un concessionario Yamaha.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, rabboccare con il liquido consigliato fino al livello specificato.
• Verificare che non ci siano perdite nell’impianto idraulico.6-20
H_5ea.book Page 1 Wednesday, October 4, 2000 7:33 PM

CONTROLLI PRIMA DELL’UTILIZZO4-2
4
Manopola dell’acceleratore• Accertarsi che il movimento sia agevole.
• Lubrificare la manopola dell’acceleratore, il corpo della manopola ed i cavi, se
necessario.
• Controllare il gioco.
• Se necessario, incaricare un concessionario Yamaha della regolazione.6-13
Cavi di comando• Accertarsi che il movimento sia agevole.
• Lubrificare, se necessario.6-23
Catena di trasmissione• Controllare la tensione della catena.
• Regolare, se necessario.
• Controllare le condizioni della catena.
• Lubrificare, se necessario.6-21
Ruote e pneumatici• Verificare che non siano danneggiati.
• Controllare le condizioni e la profondità del battistrada.
• Controllare la pressione di gonfiaggio.
• Correggere, se necessario.6-14–6-17
Pedali del freno e del cambio• Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione dei pedali, se necessario.6-24
Leve del freno e della frizione• Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve, se necessario.6-24
Cavalletto centrale, cavalletto
laterale• Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione, se necessario.6-25
Fissaggi della parte ciclistica• Verificare che tutti i dadi, i bulloni e le viti siano serrati correttamente.
• Serrare, se necessario.—
Strumenti, luci, segnali ed
interruttori• Controllare il funzionamento.
• Riparare, se necessario.—
Interruttore del cavalletto
laterale• Controllare il funzionamento del sistema d’interruzione del circuito di accensione.
• Se il sistema è guasto, fare controllare il veicolo da un concessionario Yamaha.3-15 POSIZIONE CONTROLLI PAGINA
H_5ea.book Page 2 Wednesday, October 4, 2000 7:33 PM

CONTROLLI PRIMA DELL’UTILIZZO
4-3
4
NOTA:_ Eseguire sempre i controlli citati ogni volta che si utilizza il motociclo. Questi controlli possono venire eseguiti in pochissimo tempo, e la si-
curezza che assicurano al pilota compensa questa perdita di tempo. _
HWA00033
AVVERTENZA
_ Se una qualsiasi delle parti citate nei controlli prima dell’utilizzo del mezzo non funziona correttamente, farla controllare e ripa-
rare prima di utilizzare il motociclo. _H_5ea.book Page 3 Wednesday, October 4, 2000 7:33 PM

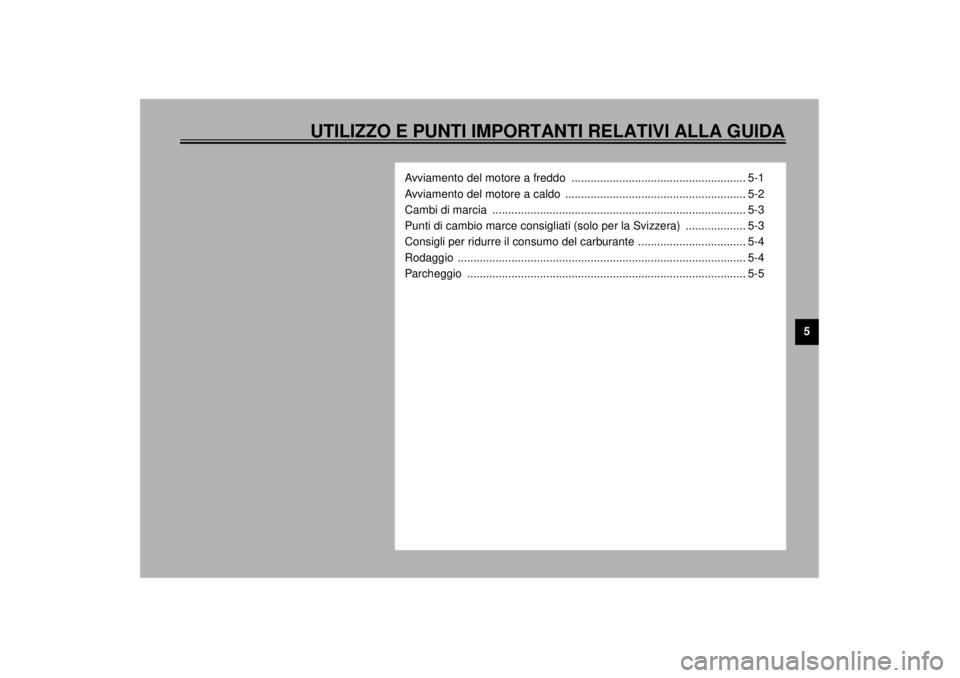

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5
Avviamento del motore a freddo ....................................................... 5-1
Avviamento del motore a caldo ......................................................... 5-2
Cambi di marcia ................................................................................ 5-3
Punti di cambio marce consigliati (solo per la Svizzera) ................... 5-3
Consigli per ridurre il consumo del carburante .................................. 5-4
Rodaggio ........................................................................................... 5-4
Parcheggio ........................................................................................ 5-5
H_5ea.book Page 1 Wednesday, October 4, 2000 7:33 PM

5-1
5
HAU00372
5-UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
HAU00373
AVVERTENZA
_ l
Familiarizzare completamente con
tutti i comandi e le loro funzioni pri-
ma di utilizzare il mezzo. Consulta-
re il concessionario Yamaha di
fiducia per tutti i comandi o le fun-
zioni eventualmente non compresi
a fondo.
l
Non avviare o far funzionare mai il
motore in ambienti chiusi per qual-
siasi durata di tempo. I gas di scari-
co sono tossici e la loro inalazione
può provocare la perdita di cono-
scenza ed il decesso in tempi brevi.
Accertarsi di garantire sempre una
ventilazione adeguata.
l
Accertarsi di avere alzato il caval-
letto laterale prima di avviare il mez-
zo. Se il cavalletto laterale non è
completamente alzato, potrebbe
toccare il terreno e distrarre il pilo-
ta, con conseguente possibilità di
perdere il controllo del mezzo.
_
HAU00381*
Avviamento del motore a freddo Affinché il sistema di interruzione del circui-
to di accensione dia il consenso all’avvia-
mento, deve essere stata soddisfatta una
delle seguenti condizioni:l
Il cambio è in folle.
l
Il cambio è innestato su una marcia
con la leva della frizione tirata ed il ca-
valletto laterale alzato.
HW000054
AVVERTENZA
_ l
Prima di accendere il motore, con-
trollare il funzionamento dell’im-
pianto di interruzione del circuito di
accensione in conformità alla pro-
cedura descritta a pagina 3-17.
l
Non marciare mai con il cavalletto
laterale abbassato.
_1. Girare il rubinetto del carburante su
“ON”.
2. Girare la chiave su “ON” e verificare
che l’interruttore di spegnimento moto-
re sia su “ ”.
3. Mettere il cambio in folle.
NOTA:_ Quando il cambio è in folle, la spia del folle
dovrebbe essere accesa, altrimenti fare
controllare il circuito elettrico da un conces-
sionario Yamaha. _4. Attivare lo starter (arricchitore) e chiu-
dere completamente l’acceleratore
(vedere pagina 3-10 per il funziona-
mento dello starter (arricchitore)).
5. Accendere il motore premendo l’inter-
ruttore di avviamento.NOTA:_ Se il motore non si avvia, rilasciare l’inter-
ruttore di avviamento, attendere alcuni se-
condi e poi riprovare. Ogni tentativo di
accensione deve essere il più breve possi-
bile per preservare la batteria. Non tentare
di far girare il motore per più di 10 secondi
per ogni tentativo. _
H_5ea.book Page 1 Wednesday, October 4, 2000 7:33 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
HC000034
ATTENZIONE:_ La spia del livello dell’olio dovrebbe ac-
cendersi quando si preme l’interruttore
di avviamento e dovrebbe spegnersi
quando lo si rilascia.
Se la spia del livello dell’olio lampeggia
o resta accesa dopo l’avviamento, spe-
gnere immediatamente il motore e poi
controllare il livello dell’olio del motore e
verificare che il veicolo non presenti
perdite di olio. Se necessario, aggiunge-
re olio motore e poi controllare nuova-
mente la spia. Se la spia non si accende
quando si preme l’interruttore di avvia-
mento o non si spegne dopo l’avviamen-
to con sufficiente olio motore, fare
controllare il circuito elettrico da un con-
cessionario Yamaha. _6. Dopo l’avviamento del motore, riporta-
re indietro della metà la levetta dello
starter (arricchitore).
HCA00045
ATTENZIONE:_ Per allungare al massimo la vita del mo-
tore, non accelerare a fondo quando il
motore è freddo! _
7. Disattivare lo starter (arricchitore)
quando il motore è caldo. NOTA:_ Il motore è caldo quando risponde normal-
mente all’acceleratore con lo starter (arric-
chitore) disattivato. _
HAU01258
Avviamento del motore a caldo Seguire la stessa procedura dell’avviamen-
to del motore a freddo, ma con l’eccezione
che lo starter (arricchitore) non serve quan-
do il motore è caldo.
H_5ea.book Page 2 Wednesday, October 4, 2000 7:33 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
HAU00423
Cambi di marcia Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTA:_ Per mettere il cambio in folle, premere di-
verse volte il pedale del cambio fino alla fine
della sua corsa, e poi alzarlo leggermente. _
HC000048
ATTENZIONE:_ l
Anche con la trasmissione in folle,
non proseguire la marcia per iner-
zia a motore spento per lunghi peri-
odi di tempo, e non trainare il
motociclo su distanze lunghe. La
trasmissione viene lubrificata cor-
rettamente solo quando il motore è
in funzione. Una lubrificazione in-
sufficiente può danneggiare la tra-
smissione.
l
Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, la trasmissione
ed il gruppo trasmissione, che non
sono progettati per resistere allo
shock provocato dall’innesto forza-
to di una marcia.
_
HAU02941
Punti di cambio marce
consigliati (solo per la Svizzera) La tabella che segue illustra i punti di cam-
bio marce consigliati durante l’accelerazio-
ne.CF-01INOTA:_ Per scalare due marce in una volta, ridurre
in conformità la velocità (per es., scendere
a 35 km/h per passare dalla quarta alla se-
conda). _
1. Pedale del cambio
N. Posizione di folle
Punto cambio marcia
(km/h)
1ª
®
2ª
2ª
®
3ª
3ª
®
4ª
4ª
®
5ª23
36
50
60
