2001 YAMAHA TMAX Manual de utilização (in Portuguese)

6-7
1
1
1. Parafuso (×3)
Instalação do painelColoque o painel na posição original e
depois instale os parafusos.Painel B
Remoção do painel
Retire os parafusos do painel e puxe as
áreas ilustradas para fora.
Instalação do painelColoque o painel na posição original e
depois instale os parafusos.
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
1
2
3
4
56
7
8
9
1
1. Parafuso (×4)Painéis C e E

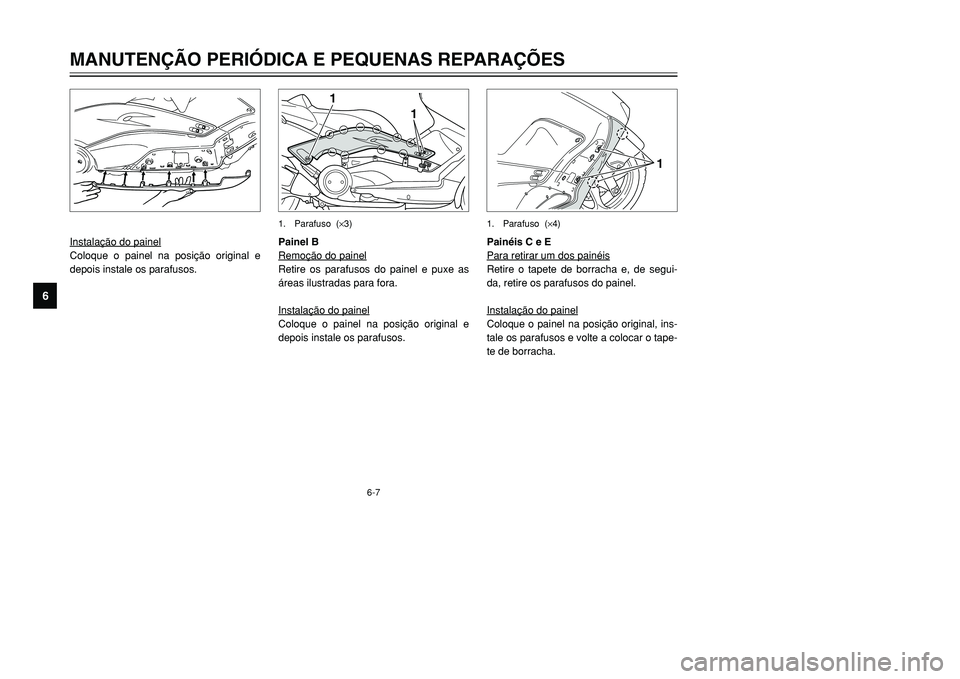

Para retirar um dos painéisRetire o tapete de borracha e, de segui-
da, retire os parafusos do painel.
Instalação do painelColoque o painel na posição original, ins-
tale os parafusos e volte a colocar o tape-
te de borracha.
5GJ-9-PV 5/26/01 11:14 AM Page 48

6-8
1
12
Painel F
Remoção do painelRetire os parafusos do painel.
Instalação do painel1. Coloque o painel na posição original
e depois instale os parafusos.Capota B
Remoção da capota
1. Retire os painéis C e E.
2. Retire os parafusos e as cavilhas da
capota.
3. Solte a capota na parte inferior do
respectivo suporte.
4. Solte a parte da frente da capota
empurrando-a para cima e retire-a.
1. Parafuso (×2) 1. Cavilha (×2)
2. Parafuso (×2)
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
1
2
3
4
56
7
8
9
2
1
2
Capota A

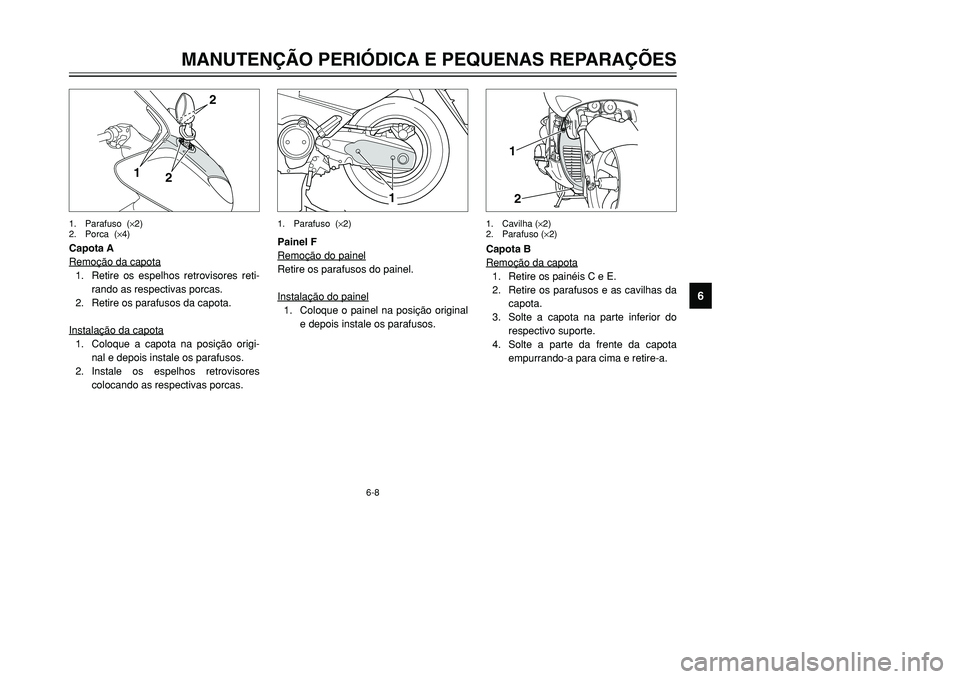

Remoção da capota1. Retire os espelhos retrovisores reti-
rando as respectivas porcas.
2. Retire os parafusos da capota.
Instalação da capota1. Coloque a capota na posição origi-
nal e depois instale os parafusos.
2. Instale os espelhos retrovisores
colocando as respectivas porcas.1. Parafuso (×2)
2. Porca (×4)
5GJ-9-PV 5/26/01 11:14 AM Page 49

PAU03816
Verificação das velas de
igniçãoAs velas de ignição são componentes
importantes do motor que são fáceis de
verificar. Uma vez que o calor e os
resíuos provocarão a erosão lenta da
vela de ignição, as velas de ignição
deverão ser removidas e verificadas de
acordo com a tabela de lubrificação e
manutenção periódica. Para além disso,
o estado das velas de ignição pode reve-
lar o estado do motor.
6-9
1
2
1. Cavilha (×2)
2. Parafuso (×3)

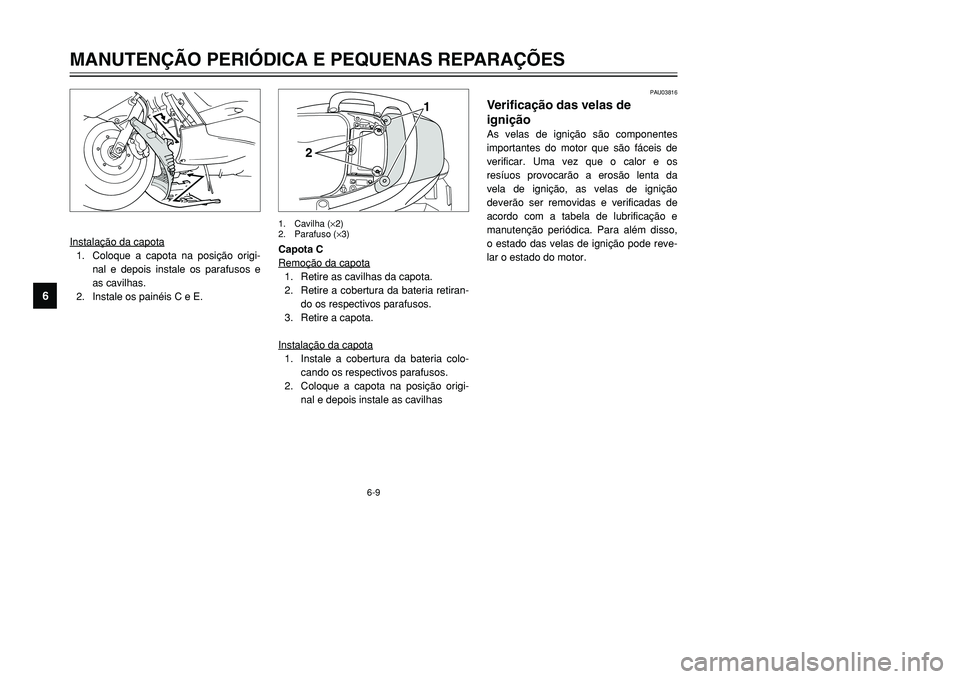

Instalação da capota1. Coloque a capota na posição origi-
nal e depois instale os parafusos e
as cavilhas.
2. Instale os painéis C e E.Capota C
Remoção da capota
1. Retire as cavilhas da capota.
2. Retire a cobertura da bateria retiran-
do os respectivos parafusos.
3. Retire a capota.
Instalação da capota1. Instale a cobertura da bateria colo-
cando os respectivos parafusos.
2. Coloque a capota na posição origi-
nal e depois instale as cavilhas
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
1
2
3
4
56
7
8
95GJ-9-PV 5/26/01 11:14 AM Page 50

6-10
1
3. Retire a tampa da vela de ignição.1. Tampa da vela de ignição
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
1
2
3
4
56
7
8
9
1

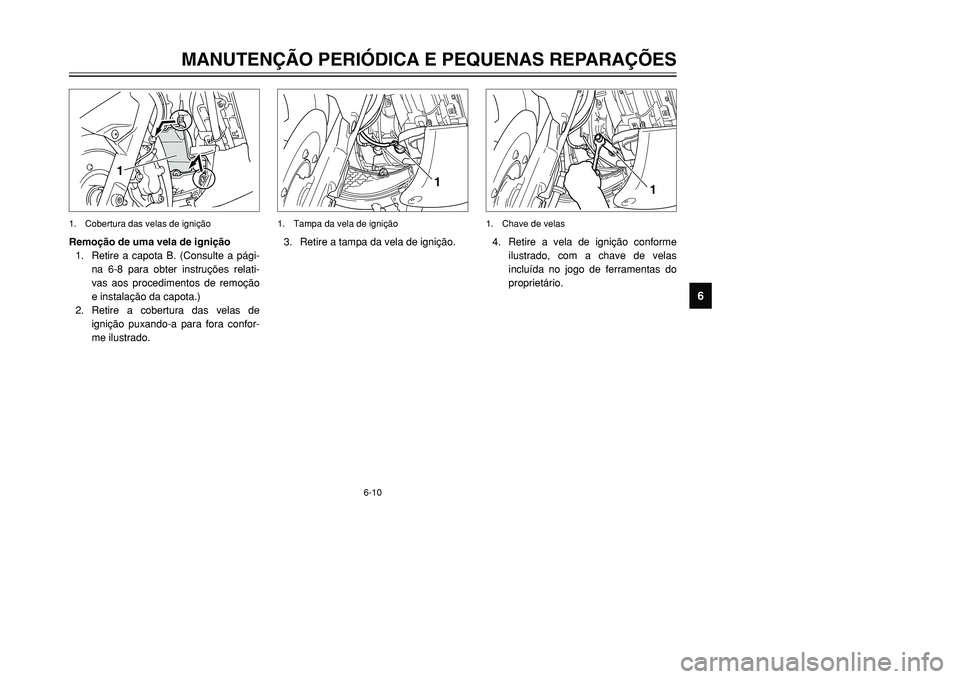

Remoção de uma vela de ignição
1. Retire a capota B. (Consulte a pági-
na 6-8 para obter instruções relati-
vas aos procedimentos de remoção
e instalação da capota.)
2. Retire a cobertura das velas de
ignição puxando-a para fora confor-
me ilustrado.1. Cobertura das velas de ignição
1
4. Retire a vela de ignição conforme
ilustrado, com a chave de velas
incluída no jogo de ferramentas do
proprietário.1. Chave de velas
5GJ-9-PV 5/26/01 11:14 AM Page 51

6-11
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
1
2
3
4
56
7
8
9

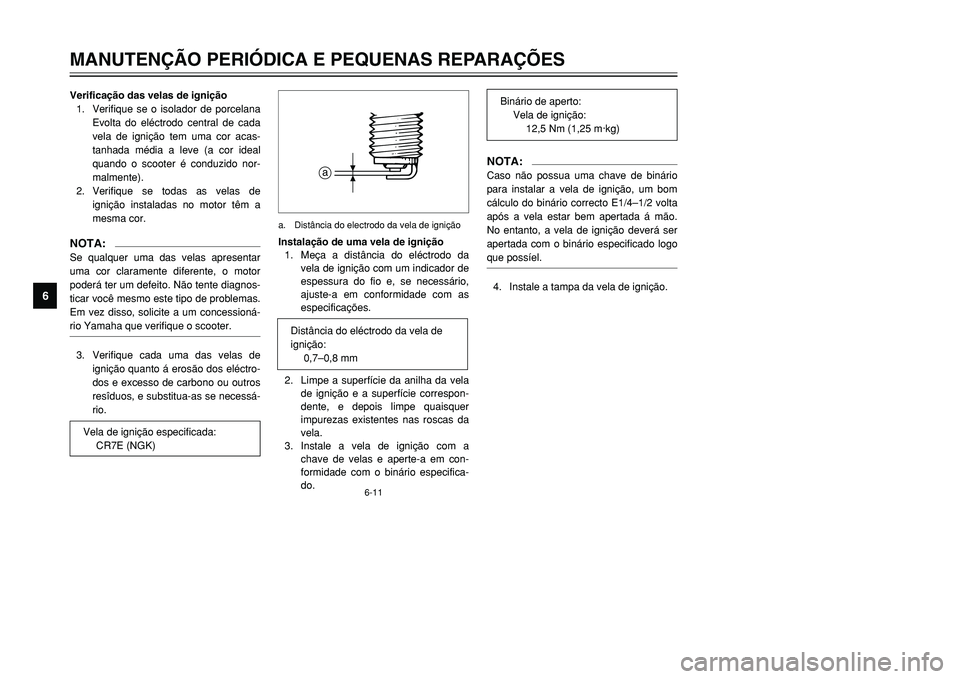

Verificação das velas de ignição
1. Verifique se o isolador de porcelana
Evolta do eléctrodo central de cada
vela de ignição tem uma cor acas-
tanhada média a leve (a cor ideal
quando o scooter é conduzido nor-
malmente).
2. Verifique se todas as velas de
ignição instaladas no motor têm a
mesma cor.NOTA:Se qualquer uma das velas apresentar
uma cor claramente diferente, o motor
poderá ter um defeito. Não tente diagnos-
ticar você mesmo este tipo de problemas.
Em vez disso, solicite a um concessioná-
rio Yamaha que verifique o scooter.3. Verifique cada uma das velas de
ignição quanto á erosão dos eléctro-
dos e excesso de carbono ou outros
resîduos, e substitua-as se necessá-
rio.Instalação de uma vela de ignição
1. Meça a distância do eléctrodo da
vela de ignição com um indicador de
espessura do fio e, se necessário,
ajuste-a em conformidade com as
especificações.
2. Limpe a superfície da anilha da vela
de ignição e a superfície correspon-
dente, e depois limpe quaisquer
impurezas existentes nas roscas da
vela.
3. Instale a vela de ignição com a
chave de velas e aperte-a em con-
formidade com o binário especifica-
do.
NOTA:Caso não possua uma chave de binário
para instalar a vela de ignição, um bom
cálculo do binário correcto E1/4–1/2 volta
após a vela estar bem apertada á mão.
No entanto, a vela de ignição deverá ser
apertada com o binário especificado logo
que possíel.4. Instale a tampa da vela de ignição.
Vela de ignição especificada:
CR7E (NGK)
Distância do eléctrodo da vela de
ignição:
0,7–0,8 mm
Binário de aperto:
Vela de ignição:
12,5 Nm (1,25 m·kg)
a
a. Distância do electrodo da vela de ignição
5GJ-9-PV 5/26/01 11:14 AM Page 52

6-12
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
1
2
3
4
56
7
8
9
PAU03872*

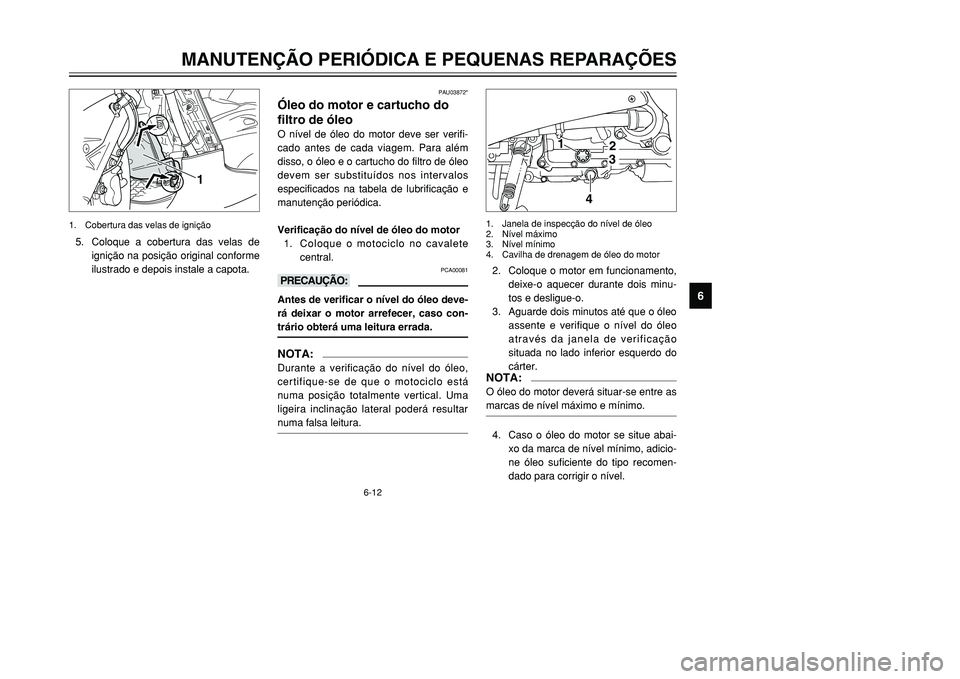

Óleo do motor e cartucho do
filtro de óleoO nível de óleo do motor deve ser verifi-
cado antes de cada viagem. Para além
disso, o óleo e o cartucho do filtro de óleo
devem ser substituídos nos intervalos
especificados na tabela de lubrificação e
manutenção periódica.
Verificação do nível de óleo do motor
1. Coloque o motociclo no cavalete
central.
PCA00081
kKAntes de verificar o nível do óleo deve-
rá deixar o motor arrefecer, caso con-
trário obterá uma leitura errada.NOTA:Durante a verificação do nível do óleo,
certifique-se de que o motociclo está
numa posição totalmente vertical. Uma
ligeira inclinação lateral poderá resultar
numa falsa leitura.
32
1
4
1. Janela de inspecção do nível de óleo
2. Nível máximo
3. Nível mínimo
4. Cavilha de drenagem de óleo do motor2. Coloque o motor em funcionamento,
deixe-o aquecer durante dois minu-
tos e desligue-o.
3. Aguarde dois minutos até que o óleo
assente e verifique o nível do óleo
através da janela de verificação
situada no lado inferior esquerdo do
cárter.NOTA:O óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.4. Caso o óleo do motor se situe abai-
xo da marca de nível mínimo, adicio-
ne óleo suficiente do tipo recomen-
dado para corrigir o nível.
1
1. Cobertura das velas de ignição5. Coloque a cobertura das velas de
ignição na posição original conforme
ilustrado e depois instale a capota.
5GJ-9-PV 5/26/01 11:14 AM Page 53

6-13
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
1
2
3
4
56
7
8
9
Mudança do óleo do motor (com ou
sem substituição do cartucho do filtro
de óleo)
1. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns
minutos e desligue-o.
2. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recol-
her o óleo usado.
3. Retire a tampa de enchimento de
óleo e a cavilha de drenagem para
drenar o óleo do cárter.NOTA:Ignore os passos 4–6 se não desejar
substituir o cartucho do filtro de óleo.
4. Retire o cartucho do filtro de óleo
com uma chave inglesa do filtro de
óleo.NOTA:Poderá obter uma chave inglesa do filtro
de óleo num concessionário Yamaha.5. Aplique uma camada pouco espes-
sa de óleo do motor no anel de
vedação em O do novo cartucho do
filtro de óleo.NOTA:Certifique-se de que o anel de vedação
em O está bem encaixado.
1
1. Tampa de enchimento de óleo
2
1
1. Chave inglesa do filtro de óleo
2. Cartucho do filtro de óleo
6. Instale o novo cartucho do filtro de
óleo e depois aperte-o em conformi-
dade com o binário especificado
com uma chave de binário.
7. Instale a cavilha de drenagem de
óleo do motor e depois aperte-a em
conformidade com o binário especifi-
cado.
1
1. Chave de binário
Binário de aperto:
Cartucho do filtro de óleo:
17 Nm (1,7 m·kg)Binário de aperto:
Cavilha de drenagem do óleo do
motor:
43 Nm (4,3 m·kg)
5GJ-9-PV 5/26/01 11:14 AM Page 54

6-14
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
1
2
3
4
56
7
8
9

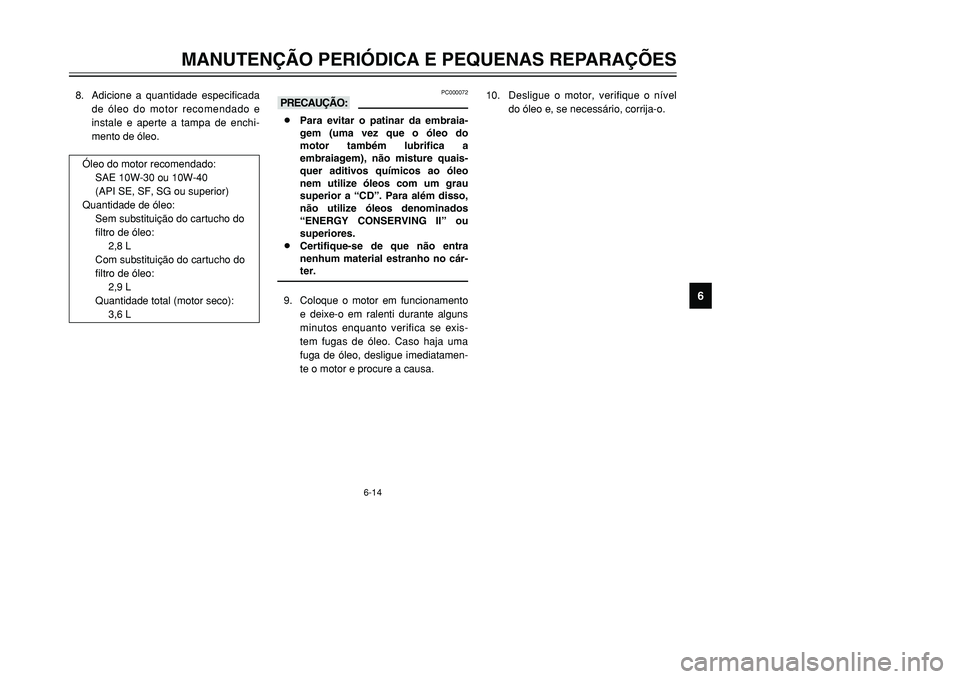

8. Adicione a quantidade especificada
de óleo do motor recomendado e
instale e aperte a tampa de enchi-
mento de óleo.
Óleo do motor recomendado:
SAE 10W-30 ou 10W-40
(API SE, SF, SG ou superior)
Quantidade de óleo:
Sem substituição do cartucho do
filtro de óleo:
2,8 L
Com substituição do cartucho do
filtro de óleo:
2,9 L
Quantidade total (motor seco):
3,6 L
PC000072
kK8Para evitar o patinar da embraia-
gem (uma vez que o óleo do
motor também lubrifica a
embraiagem), não misture quais-
quer aditivos químicos ao óleo
nem utilize óleos com um grau
superior a “CD”. Para além disso,
não utilize óleos denominados
“ENERGY CONSERVING II” ou
superiores.
8Certifique-se de que não entra
nenhum material estranho no cár-
ter.9. Coloque o motor em funcionamento
e deixe-o em ralenti durante alguns
minutos enquanto verifica se exis-
tem fugas de óleo. Caso haja uma
fuga de óleo, desligue imediatamen-
te o motor e procure a causa.10. Desligue o motor, verifique o nível
do óleo e, se necessário, corrija-o.
