2001 YAMAHA TMAX Manual de utilização (in Portuguese)

1-1
PAU00021

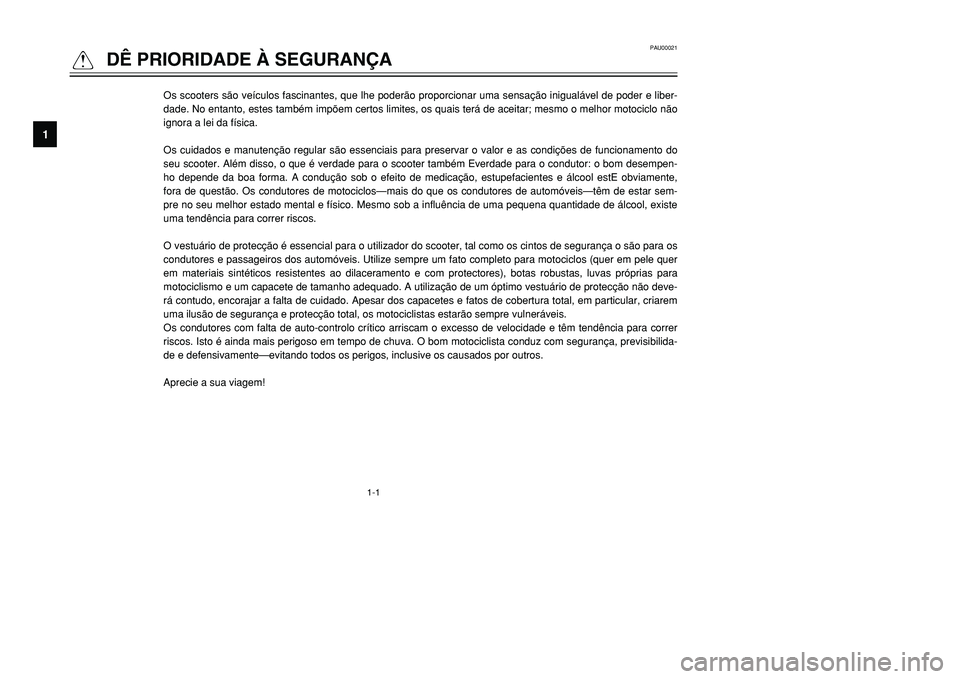

QDÊ PRIORIDADE À SEGURANÇA
1
2
3
4
5
6
7
8
9
Os scooters são veículos fascinantes, que lhe poderão proporcionar uma sensação inigualável de poder e liber-
dade. No entanto, estes também impõem certos limites, os quais terá de aceitar; mesmo o melhor motociclo não
ignora a lei da física.
Os cuidados e manutenção regular são essenciais para preservar o valor e as condições de funcionamento do
seu scooter. Além disso, o que é verdade para o scooter também Everdade para o condutor: o bom desempen-
ho depende da boa forma. A condução sob o efeito de medicação, estupefacientes e álcool estE obviamente,
fora de questão. Os condutores de motociclos—mais do que os condutores de automóveis—têm de estar sem-
pre no seu melhor estado mental e físico. Mesmo sob a influência de uma pequena quantidade de álcool, existe
uma tendência para correr riscos.
O vestuário de protecção é essencial para o utilizador do scooter, tal como os cintos de segurança o são para os
condutores e passageiros dos automóveis. Utilize sempre um fato completo para motociclos (quer em pele quer
em materiais sintéticos resistentes ao dilaceramento e com protectores), botas robustas, luvas próprias para
motociclismo e um capacete de tamanho adequado. A utilização de um óptimo vestuário de protecção não deve-
rá contudo, encorajar a falta de cuidado. Apesar dos capacetes e fatos de cobertura total, em particular, criarem
uma ilusão de segurança e protecção total, os motociclistas estarão sempre vulneráveis.
Os condutores com falta de auto-controlo crítico arriscam o excesso de velocidade e têm tendência para correr
riscos. Isto é ainda mais perigoso em tempo de chuva. O bom motociclista conduz com segurança, previsibilida-
de e defensivamente—evitando todos os perigos, inclusive os causados por outros.
Aprecie a sua viagem!
5GJ-9-PV 5/26/01 11:14 AM Page 8

1-2
QDÊ PRIORIDADE À SEGURANÇA
1
2
3
4
5
6
7
8
9
PAU03099

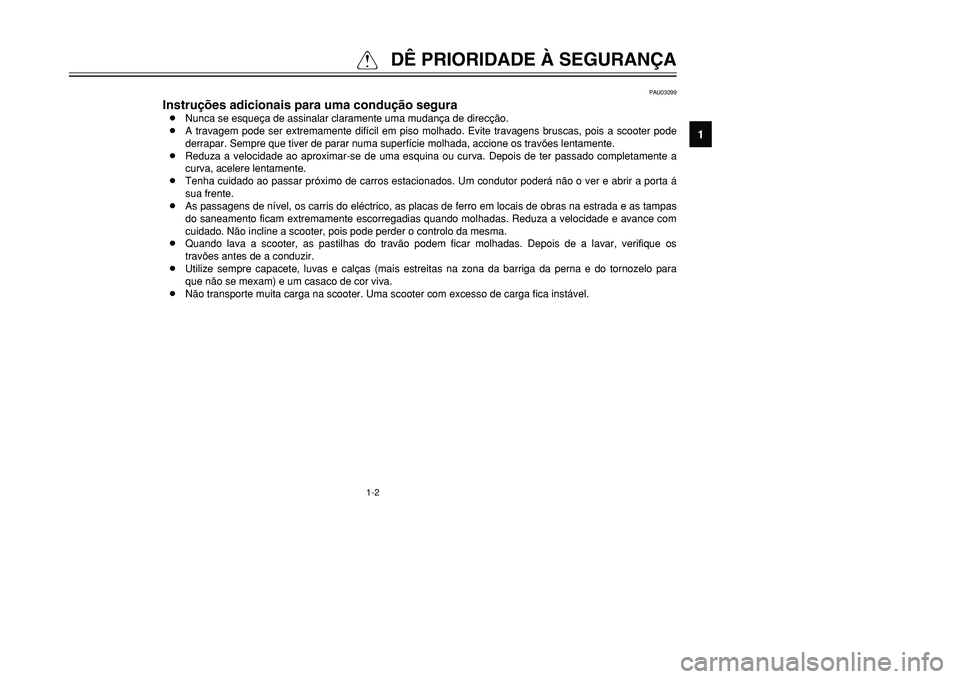

Instruções adicionais para uma condução segura8Nunca se esqueça de assinalar claramente uma mudança de direcção.
8A travagem pode ser extremamente difícil em piso molhado. Evite travagens bruscas, pois a scooter pode
derrapar. Sempre que tiver de parar numa superfície molhada, accione os travões lentamente.
8Reduza a velocidade ao aproximar-se de uma esquina ou curva. Depois de ter passado completamente a
curva, acelere lentamente.
8Tenha cuidado ao passar próximo de carros estacionados. Um condutor poderá não o ver e abrir a porta á
sua frente.
8As passagens de nível, os carris do eléctrico, as placas de ferro em locais de obras na estrada e as tampas
do saneamento ficam extremamente escorregadias quando molhadas. Reduza a velocidade e avance com
cuidado. Não incline a scooter, pois pode perder o controlo da mesma.
8Quando lava a scooter, as pastilhas do travão podem ficar molhadas. Depois de a lavar, verifique os
travões antes de a conduzir.
8Utilize sempre capacete, luvas e calças (mais estreitas na zona da barriga da perna e do tornozelo para
que não se mexam) e um casaco de cor viva.
8Não transporte muita carga na scooter. Uma scooter com excesso de carga fica instável.
5GJ-9-PV 5/26/01 11:14 AM Page 9

1
2
3
4
5
6
7
8
95GJ-9-PV 5/26/01 11:14 AM Page 10

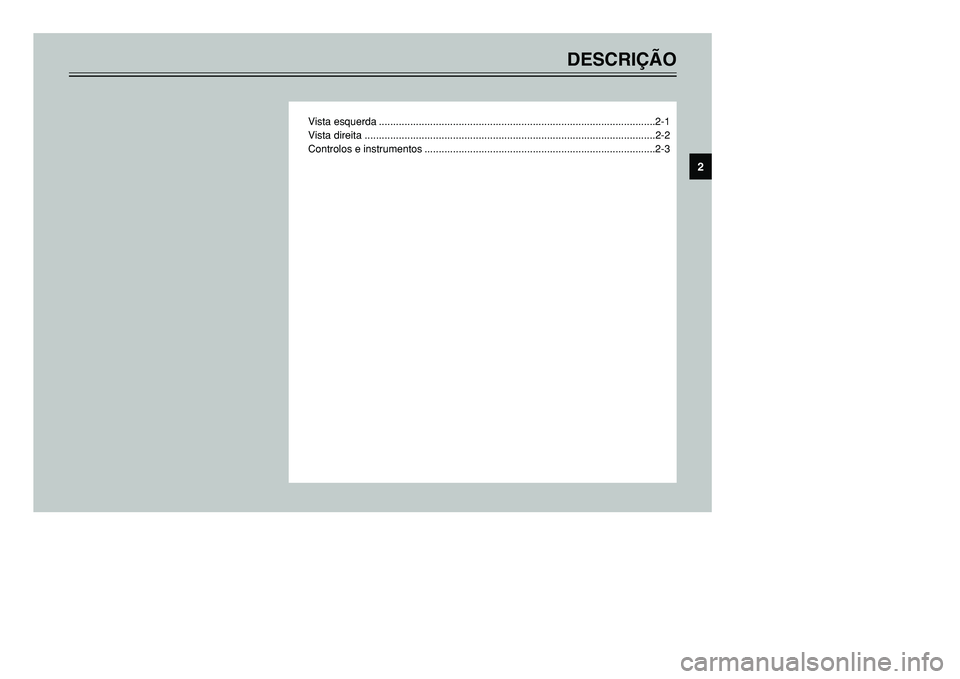

DESCRIÇÃO
Vista esquerda .................................................................................................2-1
Vista direita ......................................................................................................2-2
Controlos e instrumentos .................................................................................2-3
2
5GJ-9-PV 5/26/01 11:14 AM Page 11

PAU00026
DESCRIÇÃO
12
3
4
5
6
7
8
9
2-1
1. Tampa do depósito de combustível (página 3-8)
2. Compartimento de armazenagem traseiro (página 3-12)
3. Suporte de capacete (página 3-11)
4. Barra de manobra (página 5-2)
5.Tampa de enchimento de óleo da corrente de
transimissão (página 6-16)6. Tampa de enchimento de óleo (página 6-13)
7. Filtro de ar do estojo com cinto (esquerda)
8. Cavilha de drenagem de óleo do motor (página 6-12)
9. Janela de inspecção do nível de óleo (página 6-12)
10. Cartucho do filtro de óleo (página 6-13)
1
2
3
4
9
8
7
6
5
10
Vista esquerda
5GJ-9-PV 5/26/01 11:14 AM Page 12

DESCRIÇÃO
12
3
4
5
6
7
8
9
2-2

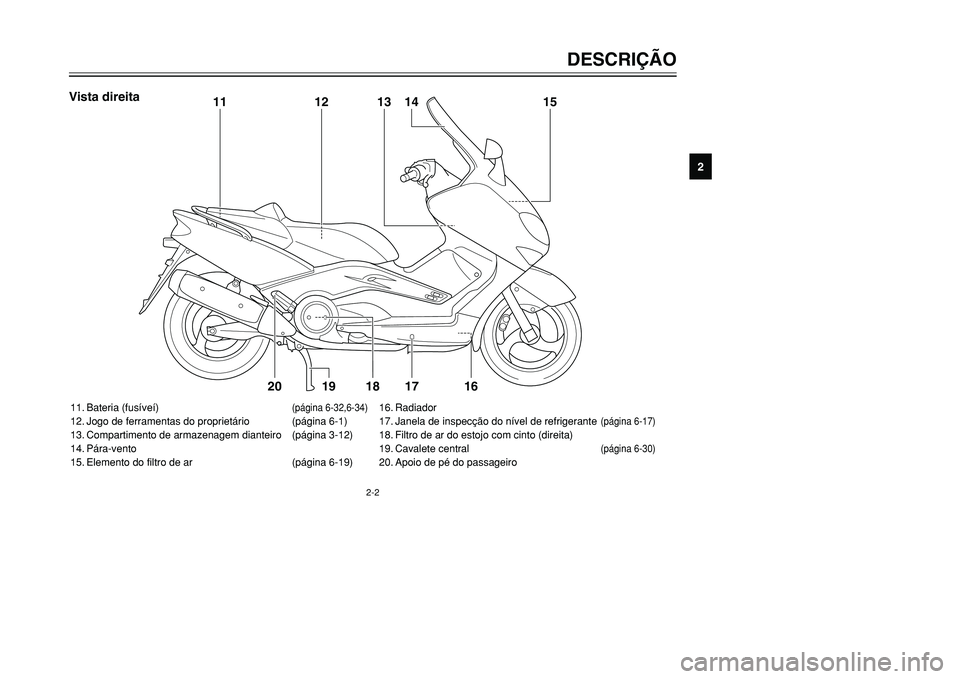

11. Bateria (fusíveí)
(página 6-32,6-34)
12. Jogo de ferramentas do proprietário (página 6-1)
13. Compartimento de armazenagem dianteiro (página 3-12)
14. Pára-vento
15. Elemento do filtro de ar (página 6-19)16. Radiador
17. Janela de inspecção do nível de refrigerante
(página 6-17)
18. Filtro de ar do estojo com cinto (direita)
19. Cavalete central
(página 6-30)
20. Apoio de pé do passageiro
11
12
13
14
15
18
17
16
19
20
Vista direita
5GJ-9-PV 5/26/01 11:14 AM Page 13

12
3
4
5
6
7
8
9
2-3

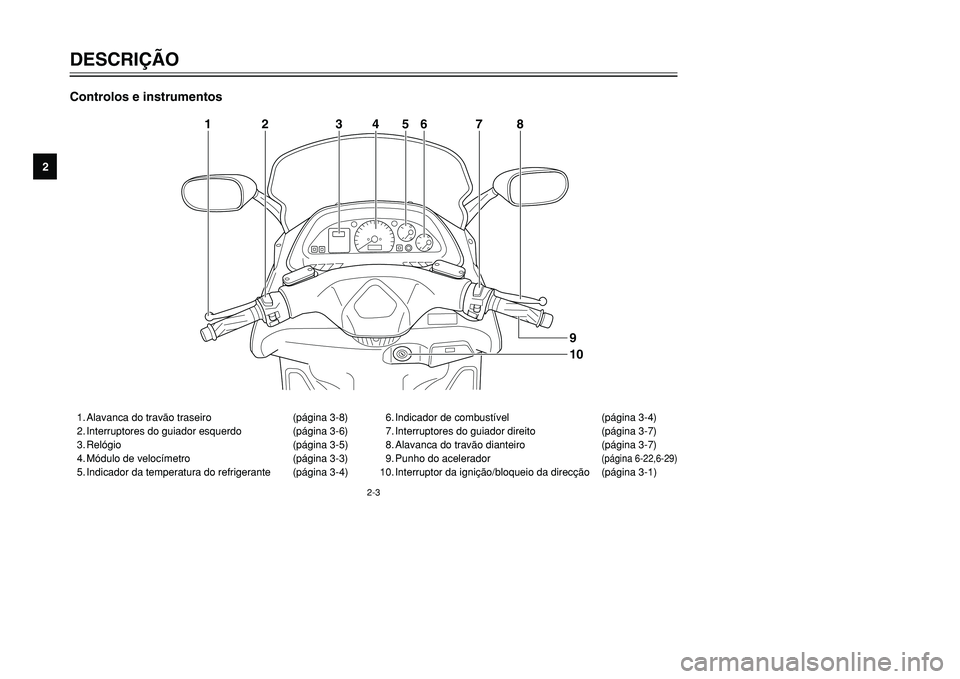

1. Alavanca do travão traseiro (página 3-8)
2. Interruptores do guiador esquerdo (página 3-6)
3. Relógio (página 3-5)
4. Módulo de velocímetro (página 3-3)
5. Indicador da temperatura do refrigerante (página 3-4)6. Indicador de combustível (página 3-4)
7. Interruptores do guiador direito (página 3-7)
8. Alavanca do travão dianteiro (página 3-7)
9. Punho do acelerador
(página 6-22,6-29)
10. Interruptor da ignição/bloqueio da direcção (página 3-1)4
3
2
5
6
7
8
1
109
Controlos e instrumentosDESCRIÇÃO
5GJ-9-PV 5/26/01 11:14 AM Page 14

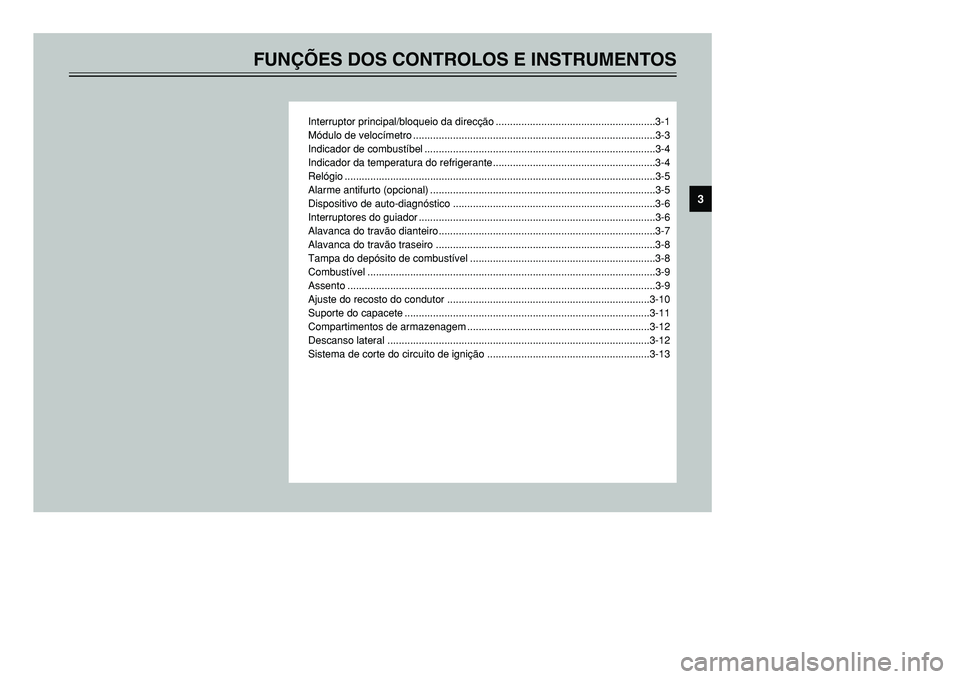

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
Interruptor principal/bloqueio da direcção ........................................................3-1
Módulo de velocímetro .....................................................................................3-3
Indicador de combustíbel .................................................................................3-4
Indicador da temperatura do refrigerante.........................................................3-4
Relógio .............................................................................................................3-5
Alarme antifurto (opcional) ...............................................................................3-5
Dispositivo de auto-diagnóstico .......................................................................3-6
Interruptores do guiador ...................................................................................3-6
Alavanca do travão dianteiro............................................................................3-7
Alavanca do travão traseiro .............................................................................3-8
Tampa do depósito de combustível .................................................................3-8
Combustível .....................................................................................................3-9
Assento ............................................................................................................3-9
Ajuste do recosto do condutor .......................................................................3-10
Suporte do capacete ......................................................................................3-11
Compartimentos de armazenagem ................................................................3-12
Descanso lateral ............................................................................................3-12
Sistema de corte do circuito de ignição .........................................................3-13
3
