2001 YAMAHA TMAX Manual de utilização (in Portuguese)

1
2
3
4
5
6
7
8
95GJ-9-PV 5/26/01 11:14 AM Page 40

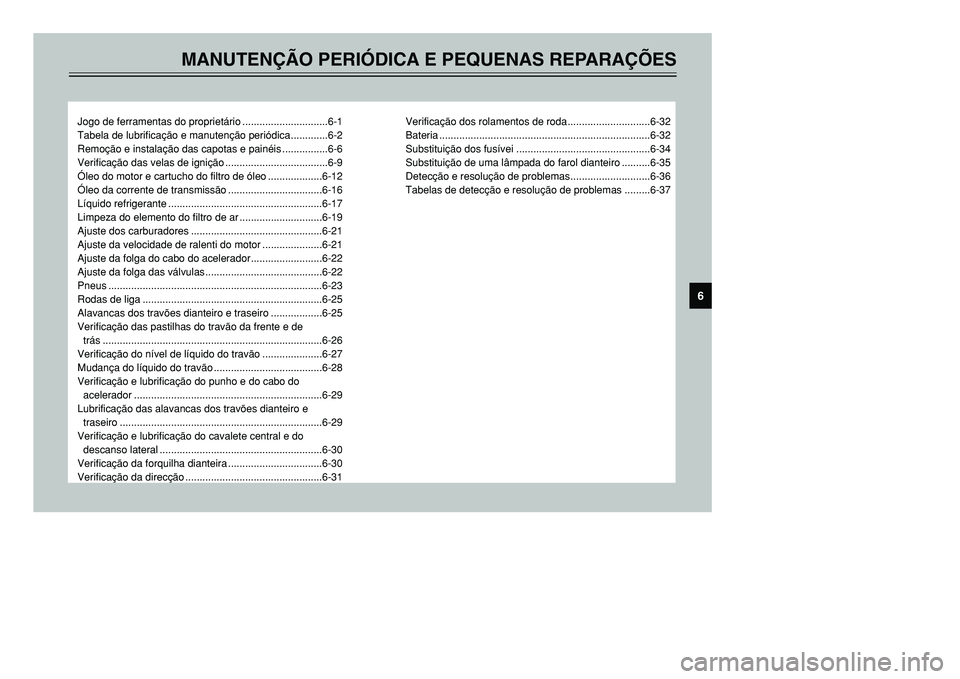

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
Jogo de ferramentas do proprietário ..............................6-1
Tabela de lubrificação e manutenção periódica.............6-2
Remoção e instalação das capotas e painéis ................6-6
Verificação das velas de ignição ....................................6-9
Óleo do motor e cartucho do filtro de óleo ...................6-12
Óleo da corrente de transmissão .................................6-16
Líquido refrigerante ......................................................6-17
Limpeza do elemento do filtro de ar .............................6-19
Ajuste dos carburadores ..............................................6-21
Ajuste da velocidade de ralenti do motor .....................6-21
Ajuste da folga do cabo do acelerador.........................6-22
Ajuste da folga das válvulas.........................................6-22
Pneus ...........................................................................6-23
Rodas de liga ...............................................................6-25
Alavancas dos travões dianteiro e traseiro ..................6-25
Verificação das pastilhas do travão da frente e de
trás .............................................................................6-26
Verificação do nível de líquido do travão .....................6-27
Mudança do líquido do travão ......................................6-28
Verificação e lubrificação do punho e do cabo do
acelerador ..................................................................6-29
Lubrificação das alavancas dos travões dianteiro e
traseiro .......................................................................6-29
Verificação e lubrificação do cavalete central e do
descanso lateral .........................................................6-30
Verificação da forquilha dianteira .................................6-30
Verificação da direcção ................................................6-31Verificação dos rolamentos de roda.............................6-32
Bateria ..........................................................................6-32
Substituição dos fusívei ...............................................6-34
Substituição de uma lâmpada do farol dianteiro ..........6-35
Detecção e resolução de problemas............................6-36
Tabelas de detecção e resolução de problemas .........6-37
6
5GJ-9-PV 5/26/01 11:14 AM Page 41

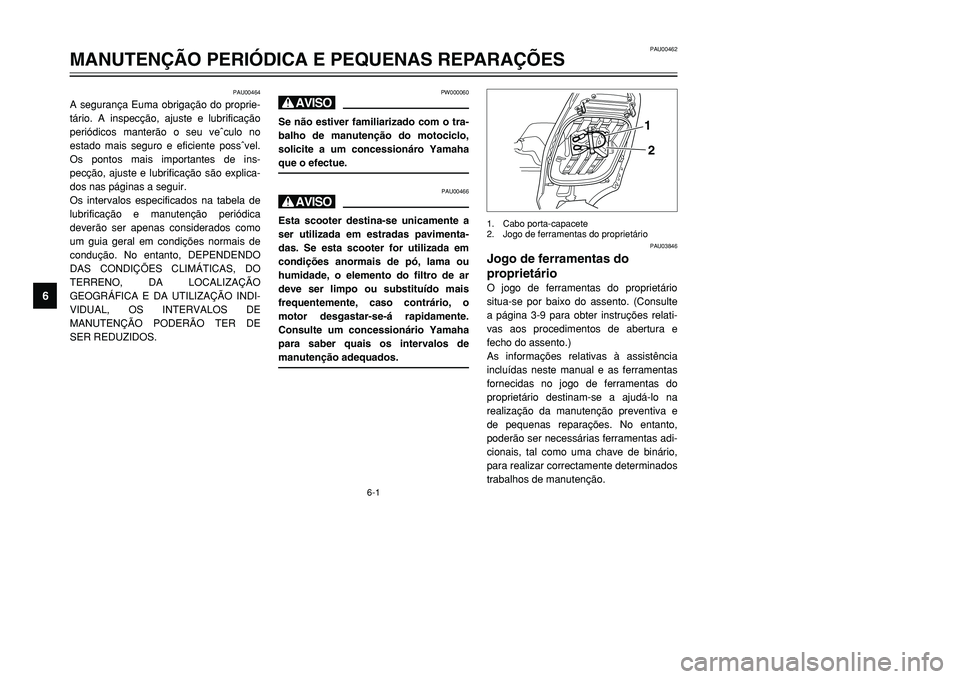

6-1
PAU00464
A segurança Euma obrigação do proprie-
tário. A inspecção, ajuste e lubrificação
periódicos manterão o seu veˆculo no
estado mais seguro e eficiente possˆvel.
Os pontos mais importantes de ins-
pecção, ajuste e lubrificação são explica-
dos nas páginas a seguir.
Os intervalos especificados na tabela de
lubrificação e manutenção periódica
deverão ser apenas considerados como
um guia geral em condições normais de
condução. No entanto, DEPENDENDO
DAS CONDIÇÕES CLIMÁTICAS, DO
TERRENO, DA LOCALIZAÇÃO
GEOGRÁFICA E DA UTILIZAÇÃO INDI-
VIDUAL, OS INTERVALOS DE
MANUTENÇÃO PODERÃO TER DE
SER REDUZIDOS.
PW000060
HSe não estiver familiarizado com o tra-
balho de manutenção do motociclo,
solicite a um concessionáro Yamaha
que o efectue.
PAU00466
HEsta scooter destina-se unicamente a
ser utilizada em estradas pavimenta-
das. Se esta scooter for utilizada em
condições anormais de pó, lama ou
humidade, o elemento do filtro de ar
deve ser limpo ou substituído mais
frequentemente, caso contrário, o
motor desgastar-se-á rapidamente.
Consulte um concessionário Yamaha
para saber quais os intervalos de
manutenção adequados.
PAU00462
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
1
2
3
4
56
7
8
9
PAU03846
Jogo de ferramentas do
proprietárioO jogo de ferramentas do proprietário
situa-se por baixo do assento. (Consulte
a página 3-9 para obter instruções relati-
vas aos procedimentos de abertura e
fecho do assento.)
As informações relativas à assistência
incluídas neste manual e as ferramentas
fornecidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na
realização da manutenção preventiva e
de pequenas reparações. No entanto,
poderão ser necessárias ferramentas adi-
cionais, tal como uma chave de binário,
para realizar correctamente determinados
trabalhos de manutenção.
2 1
1. Cabo porta-capacete
2. Jogo de ferramentas do proprietário
5GJ-9-PV 5/26/01 11:14 AM Page 42

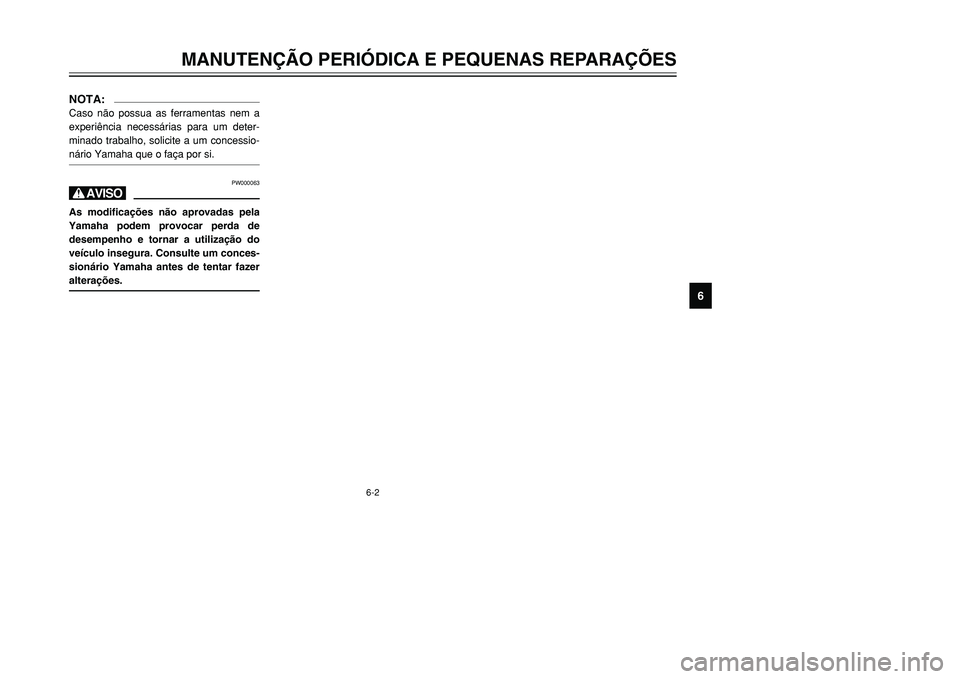

6-2
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
1
2
3
4
56
7
8
9
NOTA:Caso não possua as ferramentas nem a
experiência necessárias para um deter-
minado trabalho, solicite a um concessio-
nário Yamaha que o faça por si.
PW000063
HAs modificações não aprovadas pela
Yamaha podem provocar perda de
desempenho e tornar a utilização do
veículo insegura. Consulte um conces-
sionário Yamaha antes de tentar fazer
alterações.
5GJ-9-PV 5/26/01 11:14 AM Page 43

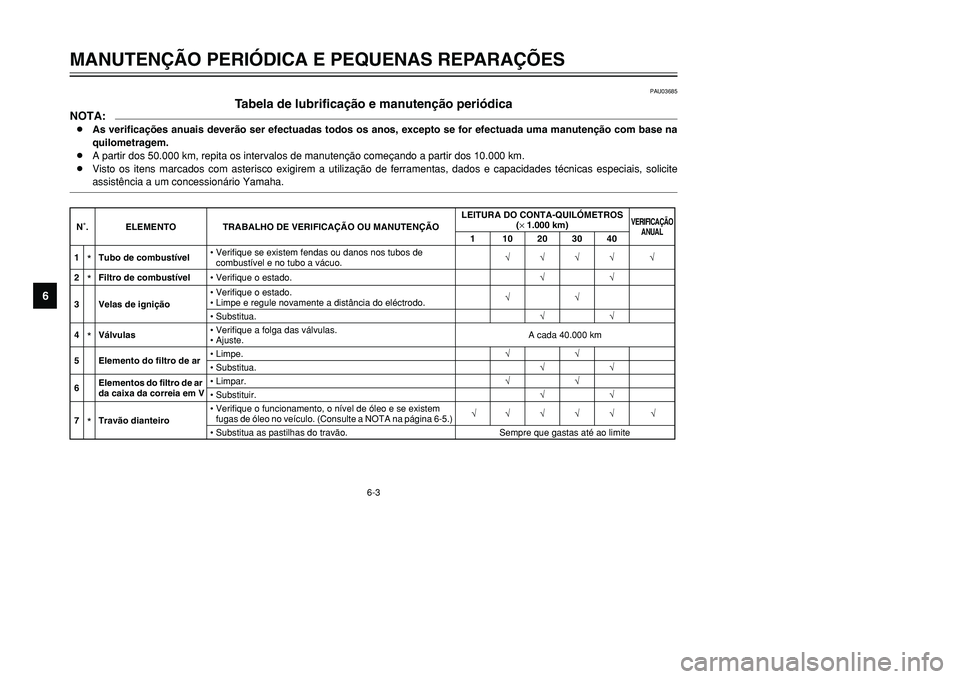

6-3
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
1
2
3
4
56
7
8
9
PAU03685
Tabela de lubrificação e manutenção periódica
NOTA:8As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base na
quilometragem.
8A partir dos 50.000 km, repita os intervalos de manutenção começando a partir dos 10.000 km.
8Visto os itens marcados com asterisco exigirem a utilização de ferramentas, dados e capacidades técnicas especiais, solicite
assistência a um concessionário Yamaha.N˚. ELEMENTO TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1.000 km)
VERIFICAÇÃO
ANUAL
1 10203040
1
*Tubo de combustível•Verifique se existem fendas ou danos nos tubos de
combustível e no tubo a vácuo.√√√√ √
2*Filtro de combustível•Verifique o estado.√√
3 Velas de ignição•Verifique o estado.
•Limpe e regule novamente a distância do eléctrodo.√√
•Substitua.√√
4*Válvulas•Verifique a folga das válvulas.
•Ajuste.A cada 40.000 km
5 Elemento do filtro de ar•Limpe.√√
•Substitua.√√
6Elementos do filtro de ar
da caixa da correia em V•Limpar.√√
•Substituir.√√
7*Travão dianteiro•Verifique o funcionamento, o nível de óleo e se existem
fugas de óleo no veículo. (Consulte a NOTA na página 6-5.)√√√√√ √
•Substitua as pastilhas do travão. Sempre que gastas até ao limite
5GJ-9-PV 5/26/01 11:14 AM Page 44

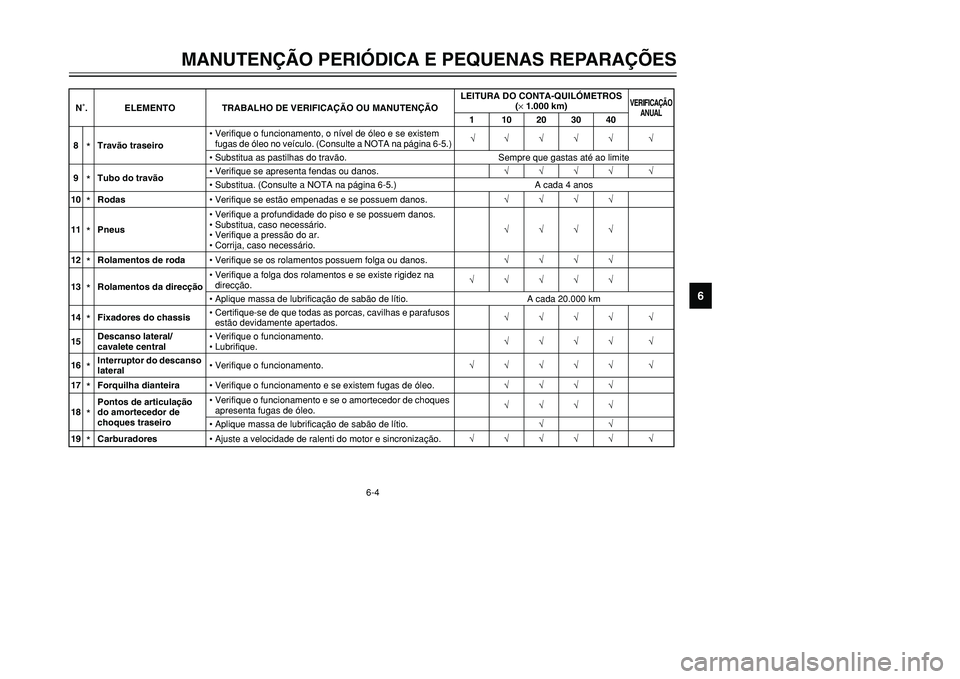

6-4
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
1
2
3
4
56
7
8
9
8
*Travão traseiro•Verifique o funcionamento, o nível de óleo e se existem
fugas de óleo no veículo. (Consulte a NOTA na página 6-5.)√√√√√ √
•Substitua as pastilhas do travão. Sempre que gastas até ao limite
9*Tubo do travão•Verifique se apresenta fendas ou danos.√√√√ √
•Substitua. (Consulte a NOTA na página 6-5.) A cada 4 anos
10*Rodas•Verifique se estão empenadas e se possuem danos.√√√√
11*Pneus•Verifique a profundidade do piso e se possuem danos.
•Substitua, caso necessário.
•Verifique a pressão do ar.
•Corrija, caso necessário.√√√√
12*Rolamentos de roda•Verifique se os rolamentos possuem folga ou danos.√√√√
13*Rolamentos da direcção•Verifique a folga dos rolamentos e se existe rigidez na
direcção.√√√√√
•Aplique massa de lubrificação de sabão de lítio. A cada 20.000 km
14*Fixadores do chassis•Certifique-se de que todas as porcas, cavilhas e parafusos
estão devidamente apertados.√√√√ √
15Descanso lateral/
cavalete central•Verifique o funcionamento.
•Lubrifique.√√√√ √
16*Interruptor do descanso
lateral•Verifique o funcionamento.√√√√√ √
17*Forquilha dianteira•Verifique o funcionamento e se existem fugas de óleo.√√√√
18*Pontos de articulação
do amortecedor de
choques traseiro•Verifique o funcionamento e se o amortecedor de choques
apresenta fugas de óleo.√√√√
•Aplique massa de lubrificação de sabão de lítio.√√
19*Carburadores•Ajuste a velocidade de ralenti do motor e sincronização.√√√√√ √ N˚. ELEMENTO TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1.000 km)
VERIFICAÇÃO
ANUAL
1 10203040
5GJ-9-PV 5/26/01 11:14 AM Page 45

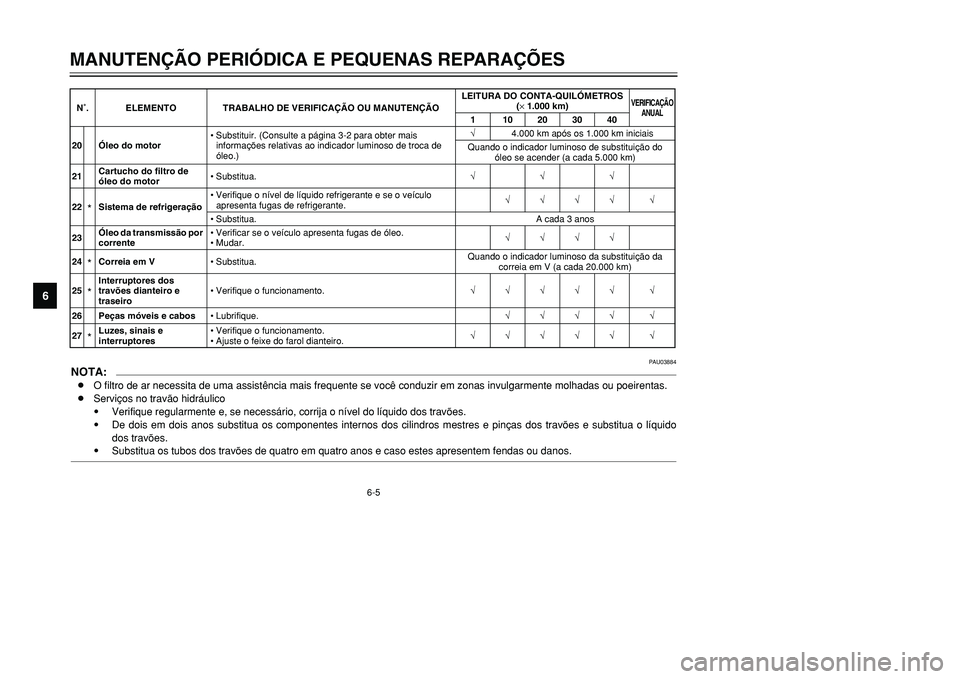

6-5
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
1
2
3
4
56
7
8
9
PAU03884
NOTA:8O filtro de ar necessita de uma assistência mais frequente se você conduzir em zonas invulgarmente molhadas ou poeirentas.
8Serviços no travão hidráulico
9Verifique regularmente e, se necessário, corrija o nível do líquido dos travões.
9De dois em dois anos substitua os componentes internos dos cilindros mestres e pinças dos travões e substitua o líquido
dos travões.
9Substitua os tubos dos travões de quatro em quatro anos e caso estes apresentem fendas ou danos.20Óleo do motor•Substituir. (Consulte a página 3-2 para obter mais
informações relativas ao indicador luminoso de troca de
óleo.)√4.000 km após os 1.000 km iniciais
Quando o indicador luminoso de substituição do
óleo se acender (a cada 5.000 km)
21Cartucho do filtro de
óleo do motor•Substitua.√√√
22
*Sistema de refrigeração•Verifique o nível de líquido refrigerante e se o veículo
apresenta fugas de refrigerante.√√√√ √
•Substitua. A cada 3 anos
23Óleo da transmissão por
corrente•Verificar se o veículo apresenta fugas de óleo.
•Mudar.√√√√
24*Correia em V•Substitua.Quando o indicador luminoso da substituição da
correia em V (a cada 20.000 km)
25*Interruptores dos
travões dianteiro e
traseiro•Verifique o funcionamento.√√√√√ √
26 Peças móveis e cabos•Lubrifique.√√√√ √
27*Luzes, sinais e
interruptores•Verifique o funcionamento.
•Ajuste o feixe do farol dianteiro.√√√√√ √ N˚. ELEMENTO TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1.000 km)
VERIFICAÇÃO
ANUAL
1 10203040
5GJ-9-PV 5/26/01 11:14 AM Page 46

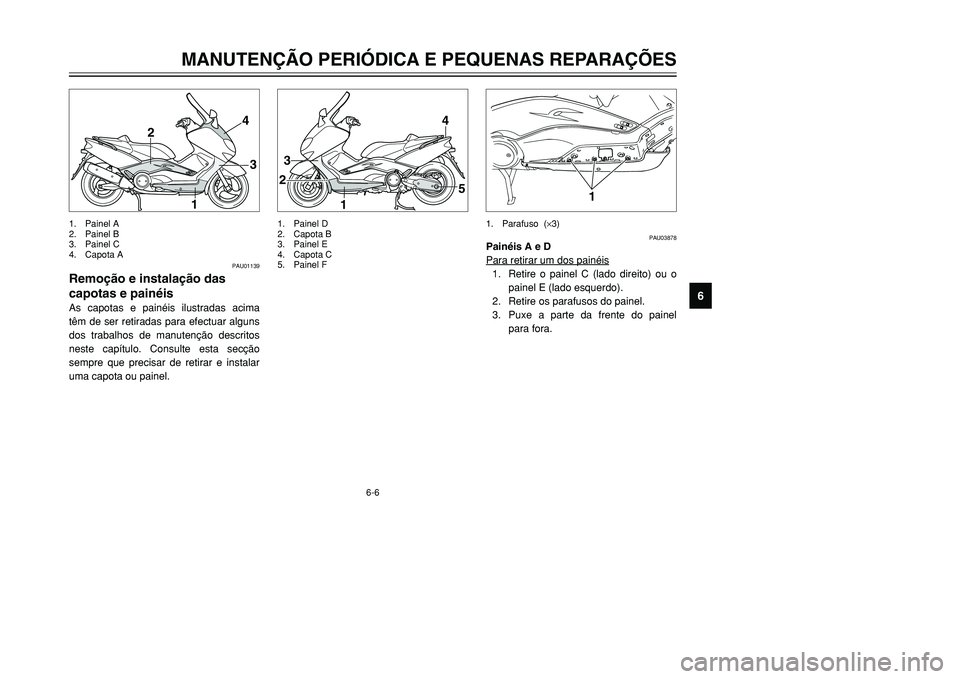

6-6
4
3
1 2
1
23
4
5
PAU01139
Remoção e instalação das
capotas e painéisAs capotas e painéis ilustradas acima
têm de ser retiradas para efectuar alguns
dos trabalhos de manutenção descritos
neste capítulo. Consulte esta secção
sempre que precisar de retirar e instalar
uma capota ou painel.1. Painel A
2. Painel B
3. Painel C
4. Capota A1. Painel D
2. Capota B
3. Painel E
4. Capota C
5. Painel F
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
1
2
3
4
56
7
8
9
PAU03878
Painéis A e D
Para retirar um dos painéis1. Retire o painel C (lado direito) ou o
painel E (lado esquerdo).
2. Retire os parafusos do painel.
3. Puxe a parte da frente do painel
para fora.
1
1. Parafuso (×3)
