2000 YAMAHA XVS650 Betriebsanleitungen (in German)

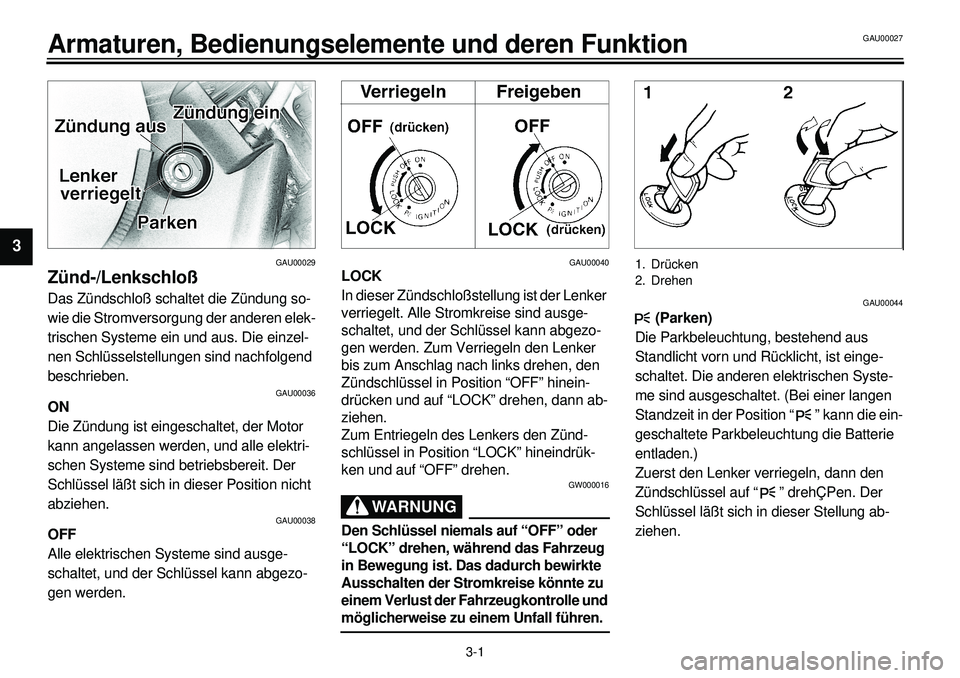

3-1
Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
9
GAU00029
Zünd-/Lenkschloß
Das Zündschloß schaltet die Zündung so-
wie die Stromversorgung der anderen elek-
trischen Systeme ein und aus. Die einzel-
nen Schlüsselstellungen sind nachfolgend
beschrieben.
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausge-
schaltet, und der Schlüssel kann abgezo-
gen werden.
GAU00040
LOCK
In dieser Zündschloßstellung ist der Lenker
verriegelt. Alle Stromkreise sind ausge-
schaltet, und der Schlüssel kann abgezo-
gen werden. Zum Verriegeln den Lenker
bis zum Anschlag nach links drehen, den
Zündschlüssel in Position “OFF” hinein-
drücken und auf “LOCK” drehen, dann ab-
ziehen.
Zum Entriegeln des Lenkers den Zünd-
schlüssel in Position “LOCK” hineindrük-
ken und auf “OFF” drehen.
GW000016
WARNUNG

Den Schlüssel niemals auf “OFF” oder
“LOCK” drehen, während das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle und
möglicherweise zu einem Unfall führen.
1. Drücken
2. Drehen
GAU00044
(Parken)
Die Parkbeleuchtung, bestehend aus
Standlicht vorn und Rücklicht, ist einge-
schaltet. Die anderen elektrischen Syste-
me sind ausgeschaltet. (Bei einer langen
Standzeit in der Position “ ” kann die ein-
geschaltete Parkbeleuchtung die Batterie
entladen.)
Zuerst den Lenker verriegeln, dann den
Zündschlüssel auf “ ” drehÇPen. Der
Schlüssel läßt sich in dieser Stellung ab-
ziehen.
GAU00027

3-2
Armaturen, Bedienungselemente und deren Funktion
1
2
3
4
5
6
7
8
9

1. Fernlicht-Kontrolleuchte “ ”
2. Blinker-Kontrolleuchte “ ”
3. Leerlauf-Kontrolleuchte “ ”
4. Motorstörungs-Warnleuchte “ ”
GAU00056
Warn-/Kontrolleuchten
GAU00057
1. Blinker-Kontrolleuchte “ ”
Die Kontrolleuchte blinkt, wenn der Blinker-
schalter betätigt wird.
GAU00061
2. Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU00063
3. Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU00091
4. Motorstörungs-Warnleuchte “ ”
Falls Störungen in einem der Stromkreise
des Motors auftreten, leuchtet oder flackert
die Warnleuchte. In diesem Fall das Eigen-
diagnose-System des Motorrads vom
YAMAHA-Händler prüfen lassen.
1. Rückstellknopf
2. Tachometer
3. Kilometerzähler
4. Tageskilometerzähler
GAU00095
Tachometer
Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der Ta-
geskilometerzähler kann mit dem Rück-
stellknopf auf Null zurückgesetzt werden.
Damit kann z. B. die durchschnittliche
Reichweite einer Tankfüllung ermittelt wer-
den, was die Planung von Tankintervallen
erlaubt.

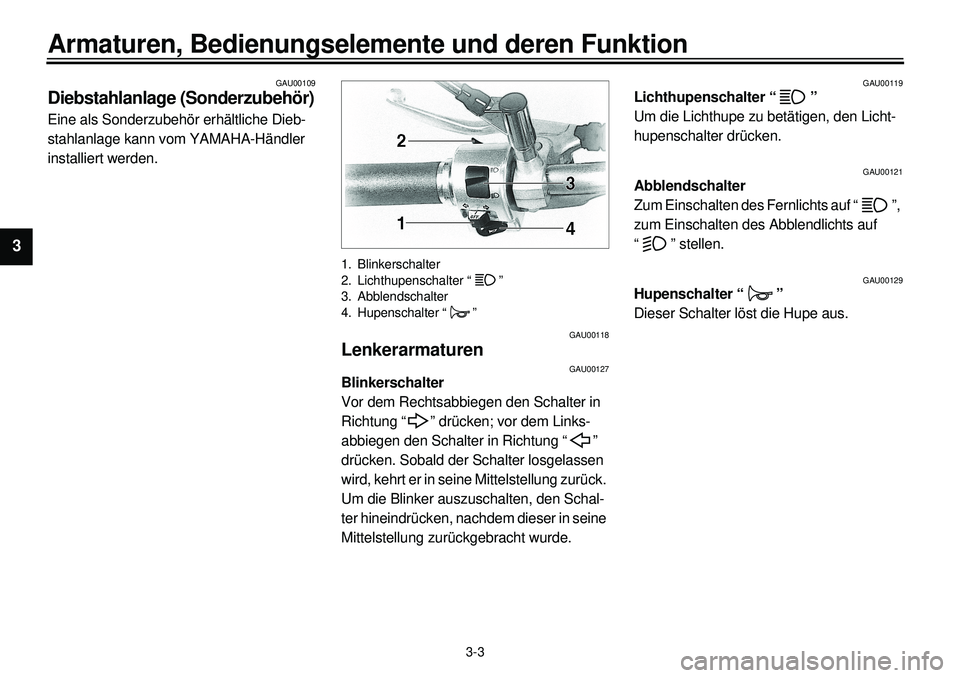

3-3
Armaturen, Bedienungselemente und deren Funktion
1
2
3
4
5
6
7
8
9

GAU00109
Diebstahlanlage (Sonderzubehör)
Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
1. Blinkerschalter
2. Lichthupenschalter “ ”
3. Abblendschalter
4. Hupenschalter “ ”
GAU00118
Lenkerarmaturen
GAU00127
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter in
Richtung “ ” drücken; vor dem Links-
abbiegen den Schalter in Richtung “ ”
drücken. Sobald der Schalter losgelassen
wird, kehrt er in seine Mittelstellung zurück.
Um die Blinker auszuschalten, den Schal-
ter hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00119
Lichthupenschalter “ ”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU00121
Abblendschalter
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“ ” stellen.
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.

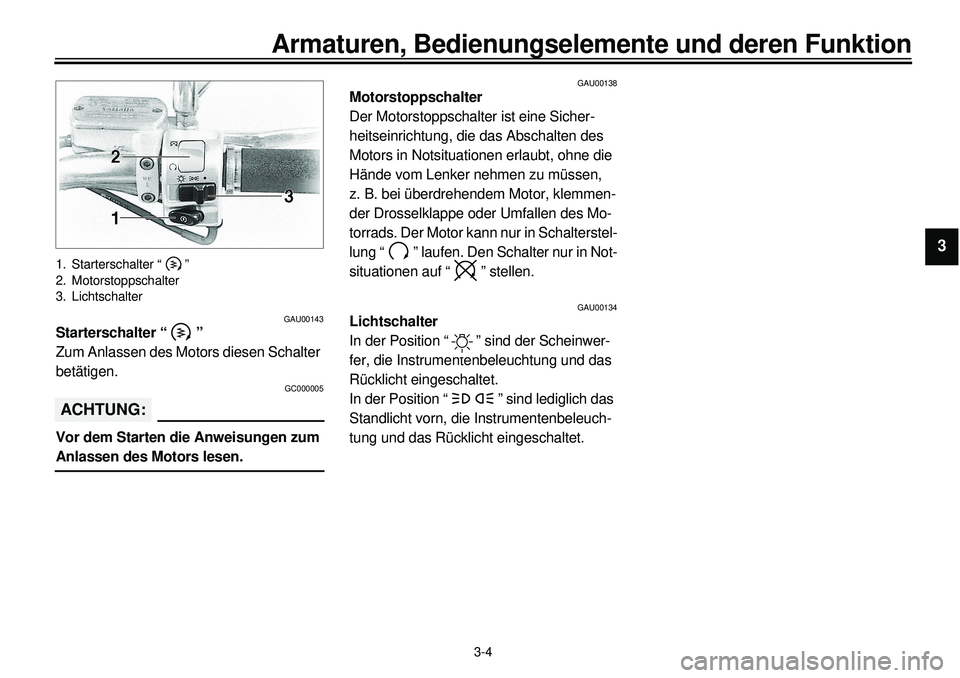

3-4
Armaturen, Bedienungselemente und deren Funktion
1
2
3
4
5
6
7
8
9

1. Starterschalter “ ”
2. Motorstoppschalter
3. Lichtschalter
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:

Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen.
GAU00138
Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen,
z. B. bei überdrehendem Motor, klemmen-
der Drosselklappe oder Umfallen des Mo-
torrads. Der Motor kann nur in Schalterstel-
lung “ ” laufen. Den Schalter nur in Not-
situationen auf “ ” stellen.
GAU00134
Lichtschalter
In der Position “ ” sind der Scheinwer-
fer, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet.
In der Position “ ” sind lediglich das
Standlicht vorn, die Instrumentenbeleuch-
tung und das Rücklicht eingeschaltet.

3-5
Armaturen, Bedienungselemente und deren Funktion
1
2
3
4
5
6
7
8
9

GAU00152
Kupplungshebel
Der Kupplungshebel, der einen Anlaß-
sperrschalter beherbergt, befindet sich auf
der linken Seite des Lenkers. Zum Auskup-
peln den Kupplungshebel zügig ziehen,
beim Einkuppeln gefühlvoll loslassen, um
ein weiches Einrücken der Kupplung zu ge-
währleisten. (Für nähere Informationen
über den Kupplungsschalter die Anweisun-
gen zum Anlassen des Motors lesen.)
GAU00157
Fußschalthebel
Die Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung ge-
schaltet.
GAU00158
Handbremshebel
Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.

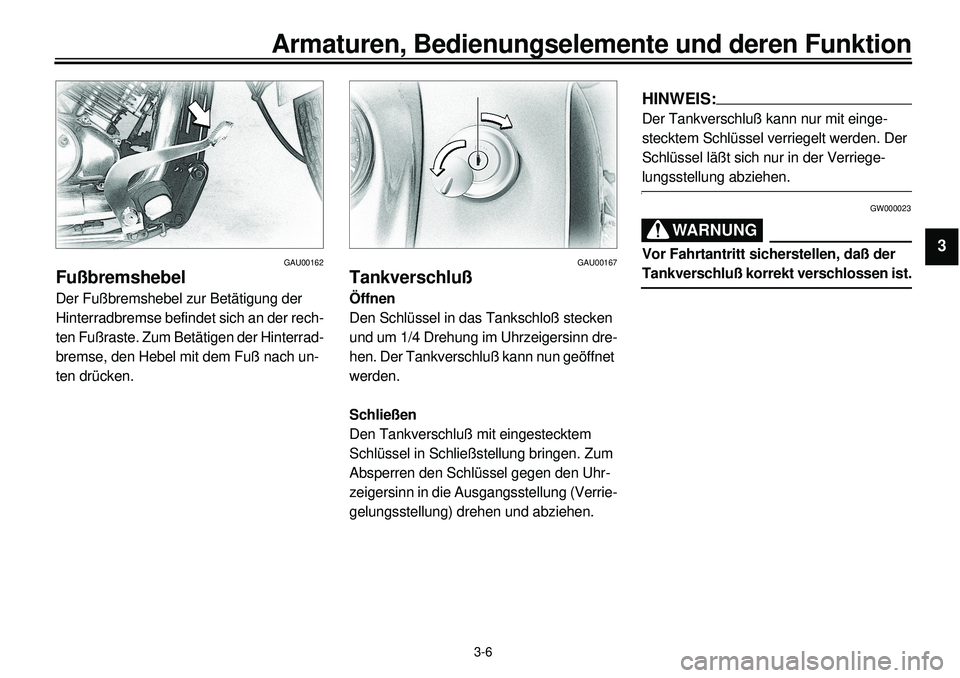

3-6
Armaturen, Bedienungselemente und deren Funktion
1
2
3
4
5
6
7
8
9

GAU00162
Fußbremshebel
Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der rech-
ten Fußraste. Zum Betätigen der Hinterrad-
bremse, den Hebel mit dem Fuß nach un-
ten drücken.
GAU00167
Tankverschluß
Öffnen
Den Schlüssel in das Tankschloß stecken
und um 1/4 Drehung im Uhrzeigersinn dre-
hen. Der Tankverschluß kann nun geöffnet
werden.
Schließen
Den Tankverschluß mit eingestecktem
Schlüssel in Schließstellung bringen. Zum
Absperren den Schlüssel gegen den Uhr-
zeigersinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und abziehen.
HINWEIS:

Der Tankverschluß kann nur mit einge-
stecktem Schlüssel verriegelt werden. Der
Schlüssel läßt sich nur in der Verriege-
lungsstellung abziehen.
GW000023
WARNUNG

Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist.

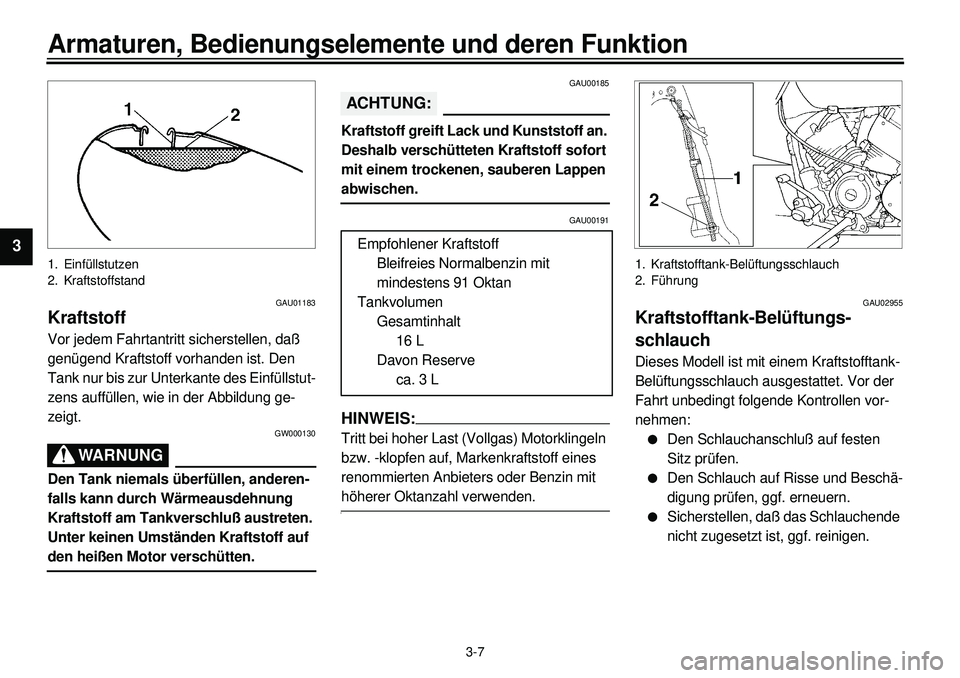

3-7
Armaturen, Bedienungselemente und deren Funktion
1
2
3
4
5
6
7
8
9

1. Einfüllstutzen
2. Kraftstoffstand
GAU01183
Kraftstoff
Vor jedem Fahrtantritt sicherstellen, daß
genügend Kraftstoff vorhanden ist. Den
Tank nur bis zur Unterkante des Einfüllstut-
zens auffüllen, wie in der Abbildung ge-
zeigt.
GW000130
WARNUNG

Den Tank niemals überfüllen, anderen-
falls kann durch Wärmeausdehnung
Kraftstoff am Tankverschluß austreten.
Unter keinen Umständen Kraftstoff auf
den heißen Motor verschütten.
GAU00185
ACHTUNG:

Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem trockenen, sauberen Lappen
abwischen.
GAU00191
HINWEIS:

Tritt bei hoher Last (Vollgas) Motorklingeln
bzw. -klopfen auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
höherer Oktanzahl verwenden.Empfohlener Kraftstoff
Bleifreies Normalbenzin mit
mindestens 91 Oktan
Tankvolumen
Gesamtinhalt
16 L
Davon Reserve
ca. 3 L
1. Kraftstofftank-Belüftungsschlauch
2. Führung
GAU02955
Kraftstofftank-Belüftungs-
schlauch
Dieses Modell ist mit einem Kraftstofftank-
Belüftungsschlauch ausgestattet. Vor der
Fahrt unbedingt folgende Kontrollen vor-
nehmen:
l
Den Schlauchanschluß auf festen
Sitz prüfen.
l
Den Schlauch auf Risse und Beschä-
digung prüfen, ggf. erneuern.
l
Sicherstellen, daß das Schlauchende
nicht zugesetzt ist, ggf. reinigen.

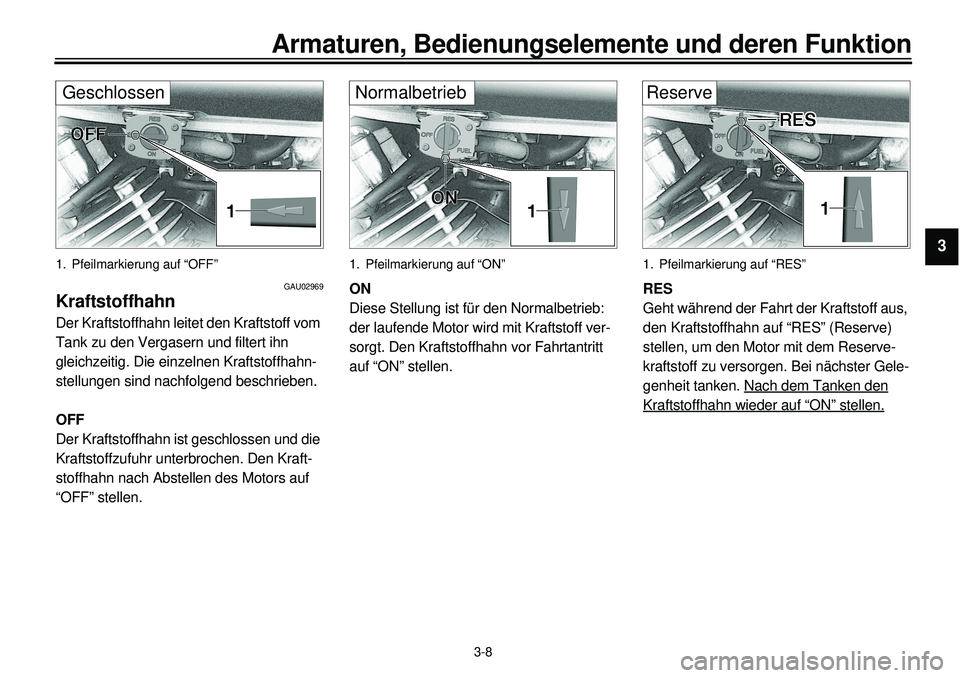

3-8
Armaturen, Bedienungselemente und deren Funktion
1
2
3
4
5
6
7
8
9
Geschlossen

1. Pfeilmarkierung auf “OFF”
GAU02969
Kraftstoffhahn
Der Kraftstoffhahn leitet den Kraftstoff vom
Tank zu den Vergasern und filtert ihn
gleichzeitig. Die einzelnen Kraftstoffhahn-
stellungen sind nachfolgend beschrieben.
OFF
Der Kraftstoffhahn ist geschlossen und die
Kraftstoffzufuhr unterbrochen. Den Kraft-
stoffhahn nach Abstellen des Motors auf
“OFF” stellen.
Normalbetrieb

1. Pfeilmarkierung auf “ON”
ON
Diese Stellung ist für den Normalbetrieb:
der laufende Motor wird mit Kraftstoff ver-
sorgt. Den Kraftstoffhahn vor Fahrtantritt
auf “ON” stellen.
Reserve

1. Pfeilmarkierung auf “RES”
RES
Geht während der Fahrt der Kraftstoff aus,
den Kraftstoffhahn auf “RES” (Reserve)
stellen, um den Motor mit dem Reserve-
kraftstoff zu versorgen. Bei nächster Gele-
genheit tanken. Nach dem Tanken den

Kraftstoffhahn wieder auf “ON” stellen.
