2000 YAMAHA XVS1100A Instructieboekje (in Dutch)

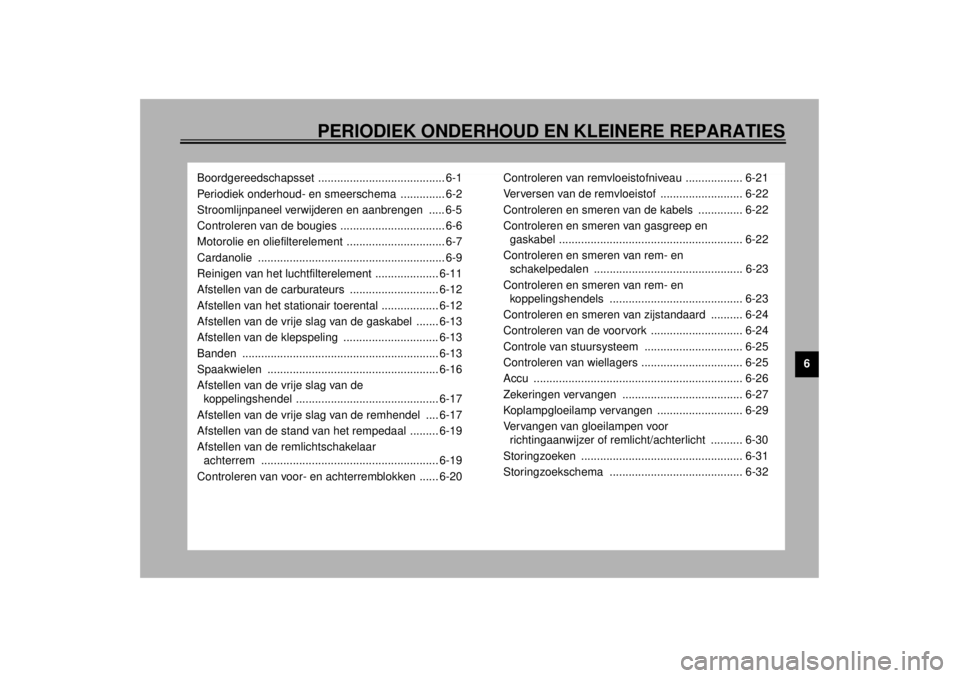

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
Boordgereedschapsset ........................................ 6-1
Periodiek onderhoud- en smeerschema .............. 6-2
Stroomlijnpaneel verwijderen en aanbrengen ..... 6-5
Controleren van de bougies ................................. 6-6
Motorolie en oliefilterelement ............................... 6-7
Cardanolie ........................................................... 6-9
Reinigen van het luchtfilterelement .................... 6-11
Afstellen van de carburateurs ............................ 6-12
Afstellen van het stationair toerental .................. 6-12
Afstellen van de vrije slag van de gaskabel ....... 6-13
Afstellen van de klepspeling .............................. 6-13
Banden .............................................................. 6-13
Spaakwielen ...................................................... 6-16
Afstellen van de vrije slag van de
koppelingshendel ............................................. 6-17
Afstellen van de vrije slag van de remhendel .... 6-17
Afstellen van de stand van het rempedaal ......... 6-19
Afstellen van de remlichtschakelaar
achterrem ........................................................ 6-19
Controleren van voor- en achterremblokken ...... 6-20Controleren van remvloeistofniveau .................. 6-21
Verversen van de remvloeistof .......................... 6-22
Controleren en smeren van de kabels .............. 6-22
Controleren en smeren van gasgreep en
gaskabel .......................................................... 6-22
Controleren en smeren van rem- en
schakelpedalen ............................................... 6-23
Controleren en smeren van rem- en
koppelingshendels .......................................... 6-23
Controleren en smeren van zijstandaard .......... 6-24
Controleren van de voorvork ............................. 6-24
Controle van stuursysteem ............................... 6-25
Controleren van wiellagers ................................ 6-25
Accu .................................................................. 6-26
Zekeringen vervangen ...................................... 6-27
Koplampgloeilamp vervangen ........................... 6-29
Vervangen van gloeilampen voor
richtingaanwijzer of remlicht/achterlicht .......... 6-30
Storingzoeken ................................................... 6-31
Storingzoekschema .......................................... 6-32
D_5KS.book Page 1 Monday, August 21, 2000 11:41 AM

6-1
6
DAU00462
6-PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
DAU00464
Veiligheid is een verplichting van de eige-
naar. Door periodiek inspecties, afstellin-
gen en smeerbeurten uit te laten voeren,
zorgt u ervoor dat uw voertuig zo veilig en
efficiënt mogelijk blijft. Op de volgende pa-
gina’s wordt de belangrijkste informatie met
betrekking tot inspecties, afstellingen en
smeerbeurten gegeven.
De intervalperioden in het periodieke on-
derhoud- en smeerschema dient u slechts
als algemene richtlijn voor normale rijom-
standigheden te beschouwen. Het is echter
mogelijk dat de INTERVALPERIODEN
VOOR ONDERHOUD MOETEN WOR-
DEN VERKORT AFHANKELIJK VAN HET
WEER, HET TERREIN, DE GEOGRAFI-
SCHE LOCATIE EN INDIVIDUEEL GE-
BRUIK.
DW000060
WAARSCHUWING
@ Vraag een Yamaha dealer het onder-
houdswerk uit te voeren als u hiermee
niet echt vertrouwd bent. @
DAU01129
Boordgereedschapsset De boordgereedschapsset is te vinden in
het opbergcompartiment. (Zie pagina 3-14
voor de werkwijze bij het openen van het
opbergcompartiment.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te helpen
bij het uitvoeren van preventief onderhoud
en kleine reparaties. Het gebruik van extra
gereedschap zoals een momentsleutel kan
echter nodig zijn om bepaalde onder-
houdswerkzaamheden correct uit te voe-
ren.
OPMERKING:@ Indien u niet over het gereedschap beschikt
dat voor sommige werkzaamheden vereist
is, laat de betreffende werkzaamheden dan
door een Yamaha dealer uitvoeren. @
DW000063
WAARSCHUWING
@ Wijzigingen die niet door Yamaha zijn
goedgekeurd kunnen leiden tot een
slechtere en onveilige werking van de
machine. Raadpleeg een Yamaha dealer
voordat u zelf wijzingen aanbrengt. @
1. Boordgereedschapsset
D_5KS.book Page 1 Monday, August 21, 2000 11:41 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-2
6
DAU00473
Periodiek onderhoud- en smeerschema
CP-01DNr. ONDERDEEL KONTROLE EN ONDERHOUDSWERKZAAMHEDENEerste-
maal
1.000 kmIedere Iedere
Jaarlijkse
controle
6.000 km 12.000 km
1*Brandstofleiding• Brandstofslangen controleren op barsten of andere schade.
• Vervangen indien nodig.ÖÖ
2*Brandstoffilter• Controleren.
• Vervangen indien nodig.Ö
3 Bougies• Controleren.
• Reinigen, elektrodenafstand bijstellen, indien nodig vervangen.Ö
4*Kleppen• Klepspeling controleren.
• Bijstellen indien nodig.Ö
5 Luchtfilter• Reinigen, indien nodig vervangen.Ö
6 Koppeling• Controleren.
• Kabel bijstellen of vervangen. ÖÖ
7*Voorrem• Werking en vloeistofpeil controleren en zonodig lekkage opsporen.
(Zie OPMERKING op blz. 6-4.)
• Corrigeren naar vereist.
• Remvoeringen vervangen indien nodig.ÖÖ Ö
8*Achterrem• Werking en vloeistofpeil controleren en zonodig lekkage opsporen.
(Zie OPMERKING op blz. 6-4.)
• Corrigeren naar vereist.
• Remvoeringen vervangen indien nodig.ÖÖ Ö
9*Wielen• Controleren op balans, uitloop, spakenspanning en schade.
• Spaken spannen en herbalanceren, vervangen indien nodig.Ö
10*Remslangen• Controleren op barsten of andere schade.
• Vervangen indien nodig.ÖÖ
11*Banden• Controleren op profieldiepte en schade.
• Vervangen indien nodig.
• Bandenspanning controleren.
• Corrigeren indien nodig.Ö
D_5KS.book Page 2 Monday, August 21, 2000 11:41 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-3
6
12
*Wiellagers• Controleren op loszitten of schade.
• Vervangen indien nodig.Ö
13*Zwaaiarm• Scharnierpunt controleren op speling.
• Corrigeren indien nodig.
• Smeren met molybdeen-disulfidevet om de 24.000 km of
24 maanden (welk het eerst bereikt wordt).Ö
14*Stuurlagers• Controleren op speling en soepele stuurbeweging.
• Corrigeren naar vereist.
• Smeren met vet op lithiumzeepbasis om de 24.000 km of
24 maanden (welk het eerst bereikt wordt).ÖÖÖ
15*Bevestigingspunten aan
het frame• Controleren of alle bouten, moeren en schroeven stevig vast zitten.
• Aandraaien indien nodig.ÖÖ
16 Zijstandaard• Controleren.
• Smeren en rapareren indien nodig.ÖÖ
17*Zijstandaardschakelaar• Controleren.
• Vervangen indien nodig.ÖÖ Ö
18*Voorvork• Controleren op juiste werking en op olielekkage.
• Corrigeren naar vereist.Ö
19*Achterschokbreker• Controleren op juiste werking en op olielekkage.
• Gehele schokbrekerset vervangen indien nodig. Ö
20*Carburateurs• Controleren op stationair-toerental, synchronisatie en werking
starter.
• Bijstellen indien nodig.ÖÖ Ö
21 Motorolie• Controleren op oliepeil en olielekkage.
• Corrigeren indien nodig.
• Verversen. (Voor aftappen eerst motor laten warmdraaien.)ÖÖ Ö
22*Motorolie-filterelement• Vervangen.ÖÖ
23Olie voor de
eindoverbrenging• Controleren op oliepeil en olielekkage.
• Olie verversen na de eerste 1.000 km en daarna om de 24.000 km
of 24 maanden (welk het eerst bereikt wordt).ÖÖÖ Nr. ONDERDEEL KONTROLE EN ONDERHOUDSWERKZAAMHEDENEerste-
maal
1.000 kmIedere Iedere
Jaarlijkse
controle
6.000 km 12.000 km
D_5KS.book Page 3 Monday, August 21, 2000 11:41 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-4
6
* Aangezien voor deze onderdelen speciaal gereedschap, speciale informatie en speciale vaardigheden vereist zijn, dient u het onderhoud te laten uitvoe-
ren door een Yamaha dealer.
DAU03206
OPMERKING:l
De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een 6.000 km of 12.000 km
onderhoudsbeurt wordt verricht.
l
Het luchtfilter dient vaker te worden gecontroleerd wanneer u in een extreem vochtige of stoffige omgeving rijdt.
l
Hydraulisch remsysteem
• Controleer regelmatig het remvloeistofniveau en vul dit zonodig bij.
• U dient iedere twee jaar de interne onderdelen van de hoofdremcilinder en remklauw te vervangen en de remvloeistof te verver-
sen.
• De remslangen dienen iedere vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.
24Bewegende delen en
kabels• Smeren indien nodig.ÖÖ
25
*Luchtinlaatsysteem • Luchtafsluitklep en membraanklep controleren op schade.
• Indien nodig het complete luchtinlaatsysteem vervangen.Ö
26*Elektrische onderdelen• Werking controleren.
• Corrigeren indien nodig.
• Koplampbundel bijstellen indien nodig.ÖÖ Ö Nr. ONDERDEEL KONTROLE EN ONDERHOUDSWERKZAAMHEDENEerste-
maal
1.000 kmIedere Iedere
Jaarlijkse
controle
6.000 km 12.000 km
D_5KS.book Page 4 Monday, August 21, 2000 11:41 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-5
6
DAU01777
Stroomlijnpaneel verwijderen en
aanbrengen Bij het uitvoeren van sommige onder-
houdswerkzaamheden beschreven in dit
hoofdstuk moet het hierboven afgebeelde
stroomlijnpaneel worden verwijderd. Neem
deze paragraaf door telkens wanneer het
stroomlijnpaneel moet worden verwijderd of
aangebracht.
DAU00491
Paneel A
Verwijderen van het paneelVerwijder de bout en trek het paneel dan
los zoals getoond.Aanbrengen van het paneel
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de bout aan.
1. Paneel A
1. Bout
D_5KS.book Page 5 Monday, August 21, 2000 11:41 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-6
6
DAU01673
Controleren van de bougies De bougies zijn belangrijke onderdelen van
de motor die gemakkelijk kunnen worden
gecontroleerd. Omdat door verhitting en
neerslag bougies altijd langzaam eroderen,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd
in het periodieke smeer- en onder-
houdsschema. De conditie van de bougies
kan daarnaast veel duidelijk maken over de
conditie van de motor.

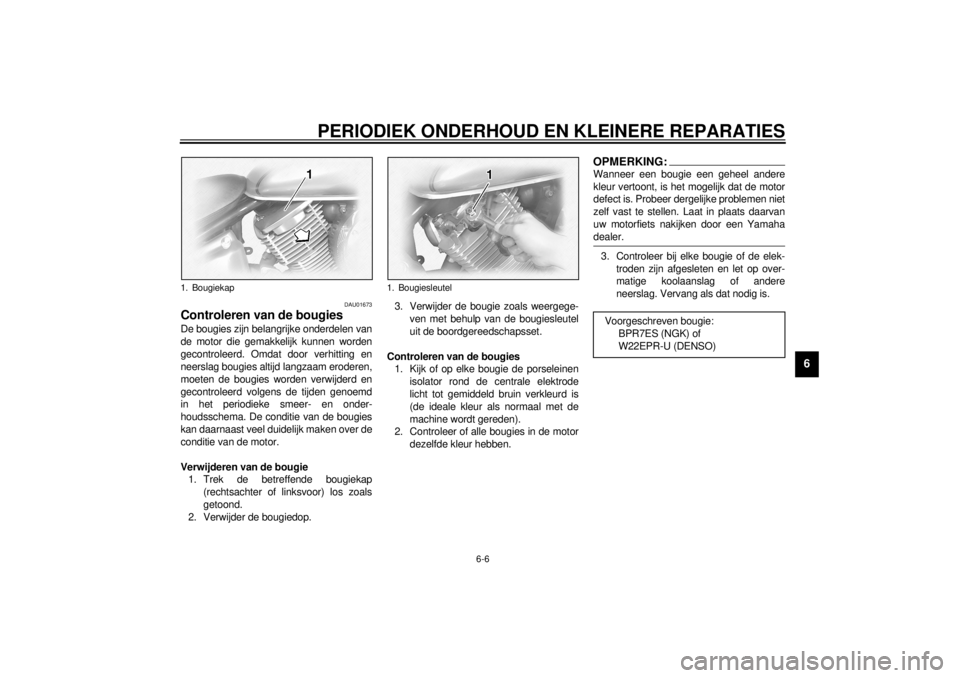

Verwijderen van de bougie
1. Trek de betreffende bougiekap
(rechtsachter of linksvoor) los zoals
getoond.
2. Verwijder de bougiedop.3. Verwijder de bougie zoals weergege-
ven met behulp van de bougiesleutel
uit de boordgereedschapsset.
Controleren van de bougies
1. Kijk of op elke bougie de porseleinen
isolator rond de centrale elektrode
licht tot gemiddeld bruin verkleurd is
(de ideale kleur als normaal met de
machine wordt gereden).
2. Controleer of alle bougies in de motor
dezelfde kleur hebben.
OPMERKING:@ Wanneer een bougie een geheel andere
kleur vertoont, is het mogelijk dat de motor
defect is. Probeer dergelijke problemen niet
zelf vast te stellen. Laat in plaats daarvan
uw motorfiets nakijken door een Yamaha
dealer. @3. Controleer bij elke bougie of de elek-
troden zijn afgesleten en let op over-
matige koolaanslag of andere
neerslag. Vervang als dat nodig is.
1. Bougiekap
1. Bougiesleutel
Voorgeschreven bougie:
BPR7ES (NGK) of
W22EPR-U (DENSO)
D_5KS.book Page 6 Monday, August 21, 2000 11:41 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-7
6
Verwijderen van de bougie
1. Meet de elektrodenafstand met een
draadvoelmaat. Stel de afstand indien
nodig af op de vastgestelde dikte.
2. Reinig het oppervlak van de bougie-
pakking en het pasvlak en verwijder
eventueel vuil uit de schroefdraad van
de bougie.
3. Breng de bougie aan met behulp van
de bougiesleutel en haal de bougie
aan met het correcte aanhaalmoment.
OPMERKING:@ Indien u voor het aanbrengen van de bou-
gie niet over een momentsleutel beschikt,
kunt u een correcte schatting van het ge-
wenste aanhaalmoment maken door 1/4–
1/2 draai verder te draaien nadat de bougie
met de hand is aangedraaid. De bougie
dient echter zo snel mogelijk met het juiste
aanhaalmoment te worden aangedraaid. @4. Breng de bougiedop aan.
5. Plaats de bougiekap in de oorspron-
kelijke positie.
DAU01712
Motorolie en oliefilterelement Voor iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en het oliefilterelement
worden vervangen volgens de intervalpe-
rioden vermeld in het periodieke smeer- en
onderhoudsschema.
Controleren van het motorolieniveau.
1. Plaats de motorfiets op een horizonta-
le ondergrond en houd hem verticaal.
a. ElektrodenafstandElektrodenafstand:
0,7–0,8 mm
Aanhaalmoment:
Bougie:
20 Nm (2,0 m·kg)
1. Kijkglas olieniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
D_5KS.book Page 7 Monday, August 21, 2000 11:41 AM
