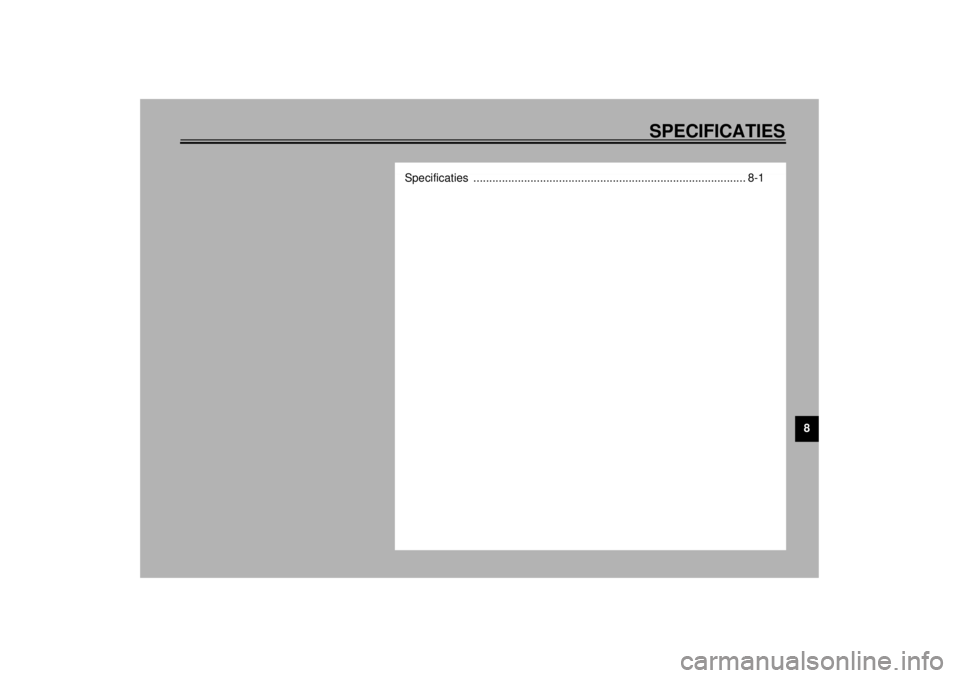

SPECIFICATIES
8
Specificaties ...................................................................................... 8-1
D_5KS.book Page 1 Monday, August 21, 2000 11:41 AM

8-1
8
DAU01038
8-SPECIFICATIESSpecificaties CS-01D
Model XVS1100/XVS1100A
Afmetingen
XVS1100
Grootste lengte 2.405 mm
Grootste breedte 895 mm
Grootste hoogte 1.095 mm
Zadelhoogte 690 mm
Wielbasis 1.640 mm
Grondspeling 145 mm
Minimale draaicirkel 3.200 mm
XVS1100A
Grootste lengte 2.465 mm
Grootste breedte 945 mm
Grootste hoogte 1.095 mm
Zadelhoogte 710 mm
Wielbasis 1.645 mm
Grondspeling 145 mm
Minimale draaicirkel 3.300 mm
Basisgewicht (met olie en volle
benzinetank)
XVS1100274 kg (behalve voor D, A, SF)
275 kg (alleen voor D, A, SF)
XVS1100A288 kgMotor
Type motor Luchtgekoelde, SOHC
Cilinder-opstelling 2 cilinders in V-vorm
Verplaatsing 1.063 cm
3
Boring ´
´´ ´ slag 95,0
´ 75,0 mm
Kompressieverhouding 8,3:1
Startsysteem Elektrische starter
Smeersysteem Oliecar ter-systeem (natte bak)
Motorolie
Ty p e
Aanbevolen klasse motorolie API service SE, SF, SG type of
hoger
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
D_5KS.book Page 1 Monday, August 21, 2000 11:41 AM

SPECIFICATIES
8-2
8
Aantal
Zonder vervanging van
oliefilterelement3,0 L
Met vervanging van oliefil-
terelement 3,1 L
Totale hoeveelheid
(droge motor)3,6 L
Olie voor de eindoverbrenging
Type SAE 80 API GL-4 Hypoïde
versnellingsbak-olie
Aantal 0,2 L
LuchtfilterDroogtype element
Benzine
Type Gewone loodvrije benzine
Inhoud brandstoftank 17 L
Hoeveelheid reservebrandstof 4,5 L
LET OP:Gebruik uitsluitend een motorolie die geen anti-frictie midde-
len bevat. Een motorolie bedoeld voor personenauto’s (vaak
voorzien van het opschrift “ENERGY CONSERVING II”) bevat
anti-frictie toevoegingen die slippen van de koppeling en/of
de startmotorkoppeling kunnen veroorzaken, met een kortere
levensduur van de componenten en slechte motorprestaties
tot gevolg.
Carburateur
Bandenmerk MIKUNI
Model ´ aantal BSR37 ´ 2
Bougies
Bandenmerk/model NGK / BPR7ES of
DENSO / W22EPR-U
Elektrodenafstand 0,7–0,8 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reduktie-systeem Recht tandwiel
Primaire reduktie-verhouding 1,660
Secundair reduktie-systeem As-gaandrijving
Secundaire reduktie-
verhouding 2,875
Type overbrenging Konstante aangrijping,
5 versnellingen
Bediening Pedaal voor de linkervoet
Overbreng-verhoudingen
1-ste 2,353
2-de 1,667
3-de 1,286
4-de 1,032
5-de 0,853
D_5KS.book Page 2 Monday, August 21, 2000 11:41 AM

SPECIFICATIES
8-3
8
Chassis
Type frame Dubbele wiegkonstruktie
Casterhoek 33°
Spoorbreedte
XVS1100 136 mm
XVS1100A 132 mm
Banden
XVS1100
Voor
Ty p e B u i s
Bandenmaat 110/90-18 61S
Bandenmerk/model Bridgestone / EXEDRA L309
Dunlop / K555F
Achter
Ty p e B u i s
Bandenmaat 170/80-15 M/C 77S
Bandenmerk/model Bridgestone / EXEDRA G546
Dunlop / K555
Maximale belasting* 200 kg (alleen voor D, A, SF)
201 kg (behalve voor D, A, SF)
Bandenspanning
(gemeten aan koude banden)
Belasting tot 90 kg*
Voor 200 kPa (2,00 kg/cm
2, 2,00 bar)
Achter 225 kPa (2,25 kg/cm2, 2,25 bar)90 kg–Maximale belasting*
Voor 225 kPa (2,25 kg/cm
2, 2,25 bar)
Achter 250 kPa (2,50 kg/cm2, 2,50 bar)
* Totaal gewicht van bestuurder, passagier, baggage en accessoi-
res
XVS1100A
Voor
Ty p e B u i s
Bandenmaat 130/90-16 67S
Bandenmerk/model Dunlop / D404F
Achter
Ty p e B u i s
Bandenmaat 170/80-15 M/C 77S
Bandenmerk/model Dunlop / D404G
Maximale belasting* 200 kg
Bandenspanning
(gemeten aan koude banden)
Belasting tot 90 kg*
Voor 225 kPa (2,25 kg/cm2, 2,25 bar)
Achter 225 kPa (2,25 kg/cm2, 2,25 bar)
90 kg–Maximale belasting*
Voor 225 kPa (2,25 kg/cm2, 2,25 bar)
Achter 250 kPa (2,50 kg/cm2, 2,50 bar)
* Totaal gewicht van bestuurder, passagier, baggage en accessoi-
res
D_5KS.book Page 3 Monday, August 21, 2000 11:41 AM

SPECIFICATIES
8-4
8
Wielen
XVS1100
Voor
Type Spaakwiel
Bandenmaat 18 ´ 2,15
Achter
Type Spaakwiel
Bandenmaat 15 M/C ´ MT4,50
XVS1100A
Voor
Type Spaakwiel
Bandenmaat 16 ´ 3,00
Achter
Type Spaakwiel
Bandenmaat 15M/C ´ MT4,50
Remmen
Voor
Type Dubbele schijfrem
Bediening Bediening met de rechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Bediening met de rechtervoet
Vloeistof DOT 4 Wielophanging
Voor Teleskoopvork
Achter Zwaaiarm
(gekopplede ophanging)
Schokdempers
Voor Schroefveer / oliegedempt
Achter Schroefveer / gas-olie gedempt,
veer-voorbelasting instelbar
Veerweg
Voor 140 mm
Achter 113 mm
Elektrische installatie
Ontstekingssysteem TCI ontsteking (digitaal)
Laadsysteem
Type Wisselstroom-magneet
Standaard
vermogen 14 V, 350 W 5.000 tpm
Accu
Model GT14B-4
Gloeilampen,
capaciteit 12 V, 12 Ah
Type koplampKwartslamp (halogeen)
D_5KS.book Page 4 Monday, August 21, 2000 11:41 AM

SPECIFICATIES
8-5
8
Gloeilampen voltage, wattage ´
´´ ´ aantal
Koplamp 12 V, 60/55 W ´ 1
Parkeerlicht 12 V, 4 W ´ 1
Achterlicht/remlicht 12 V, 5/21 W ´ 1
Richtingaanwijzerlamp 12 V, 21 W ´ 4
Meter-verlichting 14 V, 1,4 W ´ 2
Waarschuwingslampje voor
olieniveau12 V, 1,7 W ´ 1
Controlelampje voor vrijstand 12 V, 1,7 W ´ 1
Controlelampje richtingaanwij-
zers 12 V, 1,7 W ´ 1
Waarschuwingslampje motor-
storing12 V, 1,7 W ´ 1
Controlelampje grootlicht 12 V, 1,7 W ´ 1
Zekeringen
Hoofdzekering 30 A
Zekering signaleringssysteem 10 A
Zekering kilometerteller 5 A
Zekering ontstekingssysteem 10 A
Zekering koplamp 15 A
Zekering carburateurver-
warming 15 A
D_5KS.book Page 5 Monday, August 21, 2000 11:41 AM
