2000 YAMAHA XVS1100A Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN SCHAKELAARS
3-8
3
DAU02917

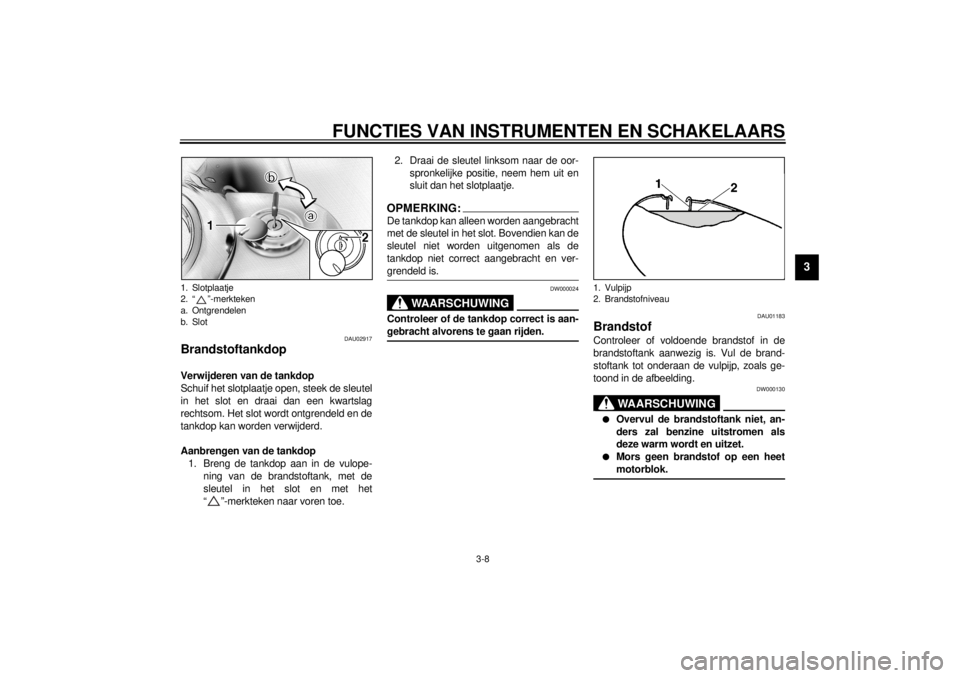

Brandstoftankdop Verwijderen van de tankdop
Schuif het slotplaatje open, steek de sleutel
in het slot en draai dan een kwartslag
rechtsom. Het slot wordt ontgrendeld en de
tankdop kan worden verwijderd.
Aanbrengen van de tankdop
1. Breng de tankdop aan in de vulope-
ning van de brandstoftank, met de
sleutel in het slot en met het
“ ”-merkteken naar voren toe. 2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKING:@ De tankdop kan alleen worden aangebracht
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct aangebracht en ver-
grendeld is. @
DW000024
WAARSCHUWING
@ Controleer of de tankdop correct is aan-
gebracht alvorens te gaan rijden. @
DAU01183
Brandstof Controleer of voldoende brandstof in de
brandstoftank aanwezig is. Vul de brand-
stoftank tot onderaan de vulpijp, zoals ge-
toond in de afbeelding.
DW000130
WAARSCHUWING
@ l
Overvul de brandstoftank niet, an-
ders zal benzine uitstromen als
deze warm wordt en uitzet.
l
Mors geen brandstof op een heet
motorblok.
@
1. Slotplaatje
2. “ ”-merkteken
a. Ontgrendelen
b. Slot
1. Vulpijp
2. Brandstofniveau
D_5KS.book Page 8 Monday, August 21, 2000 11:41 AM

FUNCTIES VAN INSTRUMENTEN EN SCHAKELAARS
3-9
3
DAU00185
LET OP:@ Veeg gemorste brandstof direct af met
een schone, droge en zachte doek, de
brandstof kan immers schade toebren-
gen aan de lak of aan kunststof onderde-
len. @
DAU00191
OPMERKING:@ Als de motor gaat detoneren (pingelen), ge-
bruik dan brandstof van een ander merk of
met een hoger octaangetal. @
DAU02969

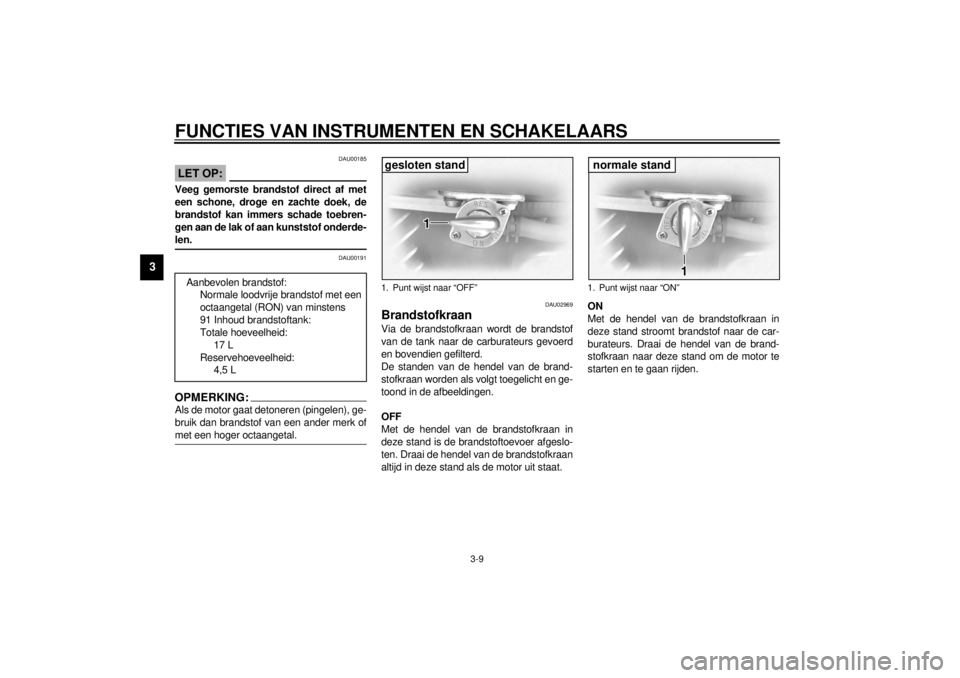

Brandstofkraan Via de brandstofkraan wordt de brandstof
van de tank naar de carburateurs gevoerd
en bovendien gefilterd.
De standen van de hendel van de brand-
stofkraan worden als volgt toegelicht en ge-
toond in de afbeeldingen.
OFF
Met de hendel van de brandstofkraan in
deze stand is de brandstoftoevoer afgeslo-
ten. Draai de hendel van de brandstofkraan
altijd in deze stand als de motor uit staat.ON
Met de hendel van de brandstofkraan in
deze stand stroomt brandstof naar de car-
burateurs. Draai de hendel van de brand-
stofkraan naar deze stand om de motor te
starten en te gaan rijden. Aanbevolen brandstof:
Normale loodvrije brandstof met een
octaangetal (RON) van minstens
91 Inhoud brandstoftank:
Totale hoeveelheid:
17 L
Reservehoeveelheid:
4,5 L1. Punt wijst naar “OFF”gesloten stand
1. Punt wijst naar “ON”normale stand
D_5KS.book Page 9 Monday, August 21, 2000 11:41 AM

FUNCTIES VAN INSTRUMENTEN EN SCHAKELAARS
3-10
3

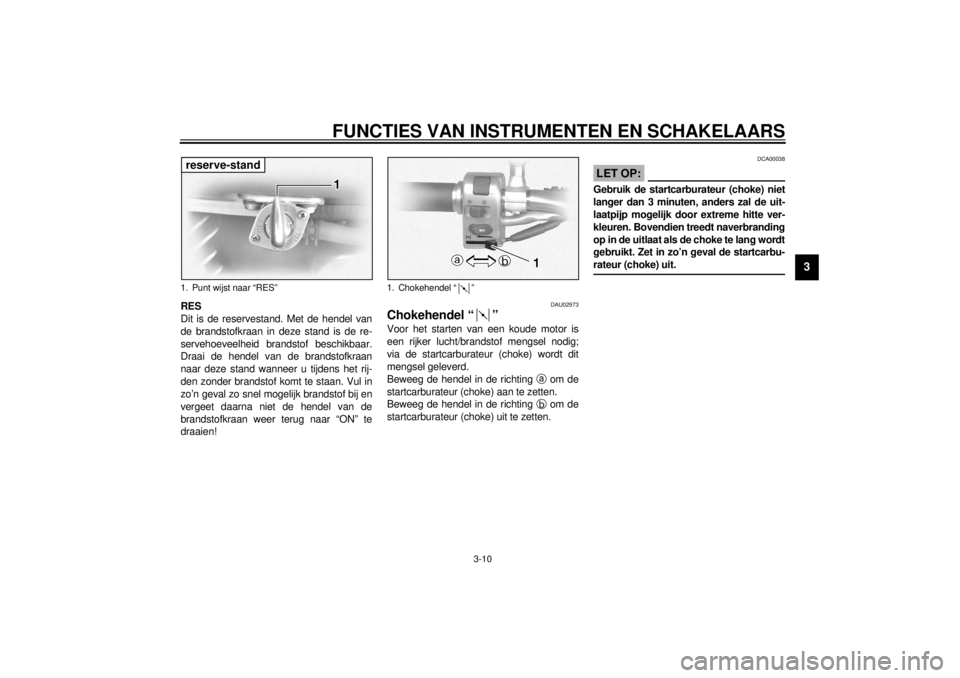

RES
Dit is de reservestand. Met de hendel van
de brandstofkraan in deze stand is de re-
servehoeveelheid brandstof beschikbaar.
Draai de hendel van de brandstofkraan
naar deze stand wanneer u tijdens het rij-
den zonder brandstof komt te staan. Vul in
zo’n geval zo snel mogelijk brandstof bij en
vergeet daarna niet de hendel van de
brandstofkraan weer terug naar “ON” te
draaien!
DAU02973
Chokehendel “ ” Voor het starten van een koude motor is
een rijker lucht/brandstof mengsel nodig;
via de startcarburateur (choke) wordt dit
mengsel geleverd.
Beweeg de hendel in de richting
a om de
startcarburateur (choke) aan te zetten.
Beweeg de hendel in de richting
b om de
startcarburateur (choke) uit te zetten.
DCA00038
LET OP:@ Gebruik de startcarburateur (choke) niet
langer dan 3 minuten, anders zal de uit-
laatpijp mogelijk door extreme hitte ver-
kleuren. Bovendien treedt naverbranding
op in de uitlaat als de choke te lang wordt
gebruikt. Zet in zo’n geval de startcarbu-
rateur (choke) uit. @
1. Punt wijst naar “RES”reserve-stand
1. Chokehendel “ ”
D_5KS.book Page 10 Monday, August 21, 2000 11:41 AM

FUNCTIES VAN INSTRUMENTEN EN SCHAKELAARS
3-11
3
DAU01710

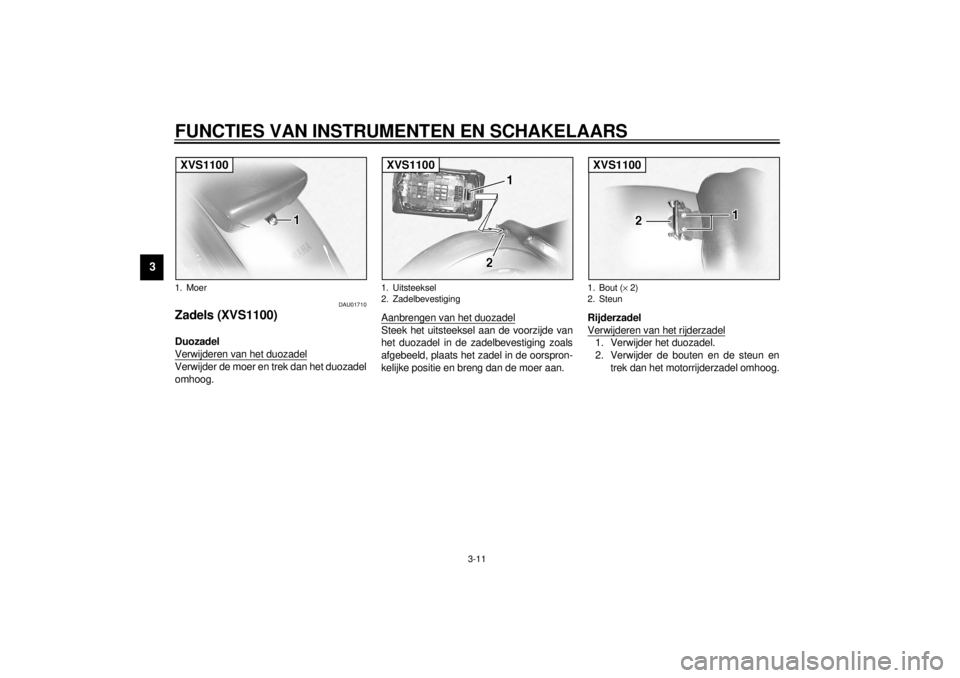

Zadels (XVS1100)Duozadel
Verwijderen van het duozadelVerwijder de moer en trek dan het duozadel
omhoog.Aanbrengen van het duozadel
Steek het uitsteeksel aan de voorzijde van
het duozadel in de zadelbevestiging zoals
afgebeeld, plaats het zadel in de oorspron-
kelijke positie en breng dan de moer aan.Rijderzadel
Verwijderen van het rijderzadel
1. Verwijder het duozadel.
2. Verwijder de bouten en de steun en
trek dan het motorrijderzadel omhoog.
1. MoerXVS1100
1. Uitsteeksel
2. ZadelbevestigingXVS1100
1. Bout (´ 2)
2. SteunXVS1100
D_5KS.book Page 11 Monday, August 21, 2000 11:41 AM

FUNCTIES VAN INSTRUMENTEN EN SCHAKELAARS
3-12
3

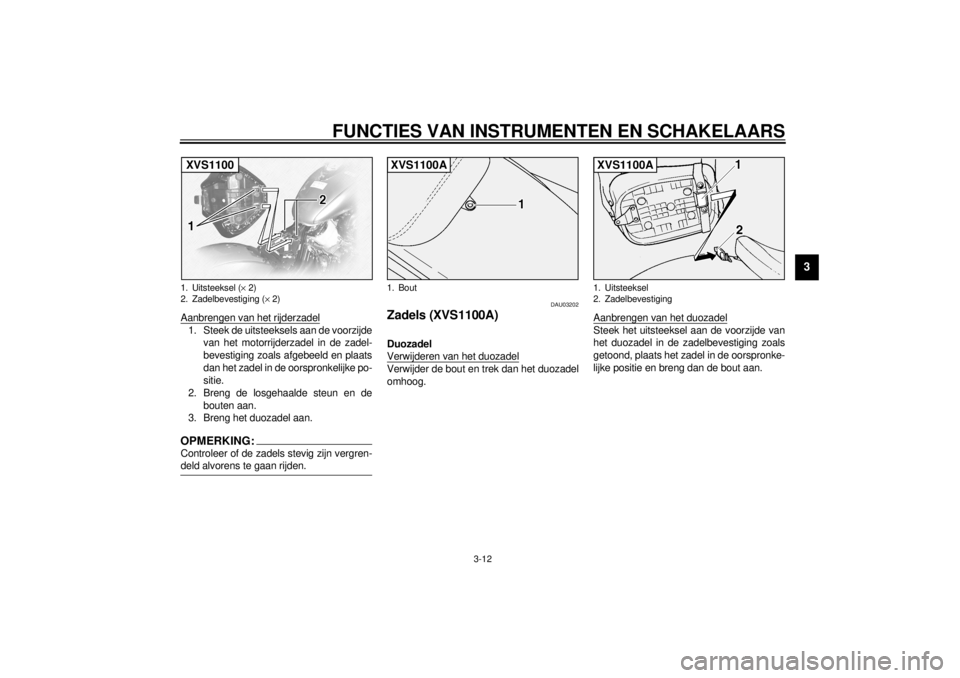

Aanbrengen van het rijderzadel1. Steek de uitsteeksels aan de voorzijde
van het motorrijderzadel in de zadel-
bevestiging zoals afgebeeld en plaats
dan het zadel in de oorspronkelijke po-
sitie.
2. Breng de losgehaalde steun en de
bouten aan.
3. Breng het duozadel aan.OPMERKING:@ Controleer of de zadels stevig zijn vergren-
deld alvorens te gaan rijden. @
DAU03202
Zadels (XVS1100A)Duozadel
Verwijderen van het duozadelVerwijder de bout en trek dan het duozadel
omhoog.Aanbrengen van het duozadel
Steek het uitsteeksel aan de voorzijde van
het duozadel in de zadelbevestiging zoals
getoond, plaats het zadel in de oorspronke-
lijke positie en breng dan de bout aan.
1. Uitsteeksel (´ 2)
2. Zadelbevestiging (´ 2)XVS1100
1. BoutXVS1100A
1. Uitsteeksel
2. ZadelbevestigingXVS1100A
D_5KS.book Page 12 Monday, August 21, 2000 11:41 AM

FUNCTIES VAN INSTRUMENTEN EN SCHAKELAARS
3-13
3

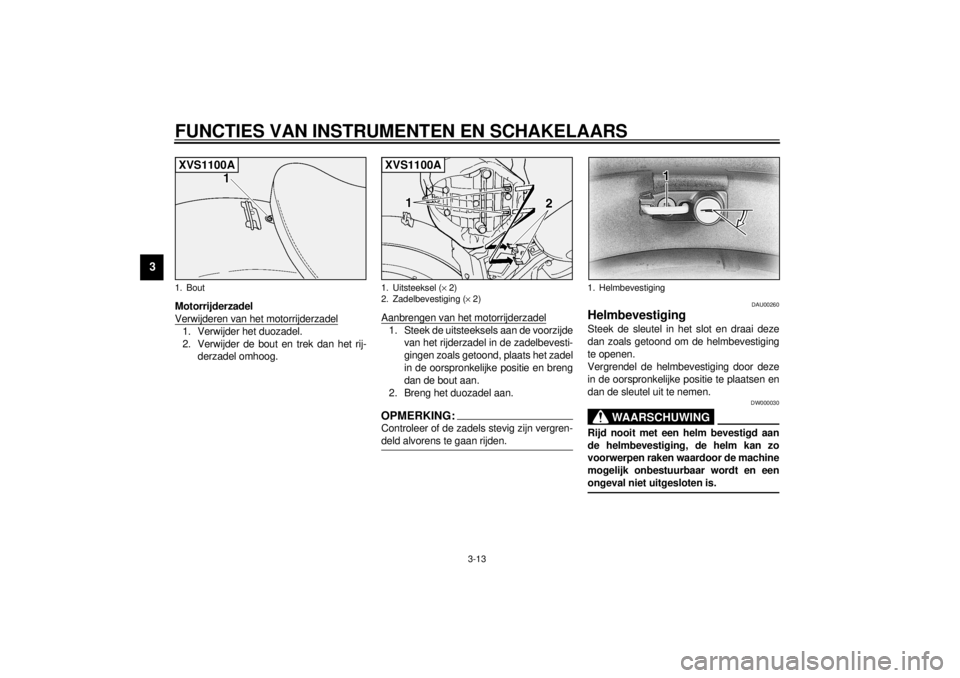

Motorrijderzadel
Verwijderen van het motorrijderzadel1. Verwijder het duozadel.
2. Verwijder de bout en trek dan het rij-
derzadel omhoog.Aanbrengen van het motorrijderzadel
1. Steek de uitsteeksels aan de voorzijde
van het rijderzadel in de zadelbevesti-
gingen zoals getoond, plaats het zadel
in de oorspronkelijke positie en breng
dan de bout aan.
2. Breng het duozadel aan.OPMERKING:@ Controleer of de zadels stevig zijn vergren-
deld alvorens te gaan rijden. @
DAU00260
Helmbevestiging Steek de sleutel in het slot en draai deze
dan zoals getoond om de helmbevestiging
te openen.
Vergrendel de helmbevestiging door deze
in de oorspronkelijke positie te plaatsen en
dan de sleutel uit te nemen.
DW000030
WAARSCHUWING
@ Rijd nooit met een helm bevestigd aan
de helmbevestiging, de helm kan zo
voorwerpen raken waardoor de machine
mogelijk onbestuurbaar wordt en een
ongeval niet uitgesloten is. @
1. BoutXVS1100A
1. Uitsteeksel (´ 2)
2. Zadelbevestiging (´ 2)XVS1100A
1. Helmbevestiging
D_5KS.book Page 13 Monday, August 21, 2000 11:41 AM

FUNCTIES VAN INSTRUMENTEN EN SCHAKELAARS
3-14
3
DAU01869

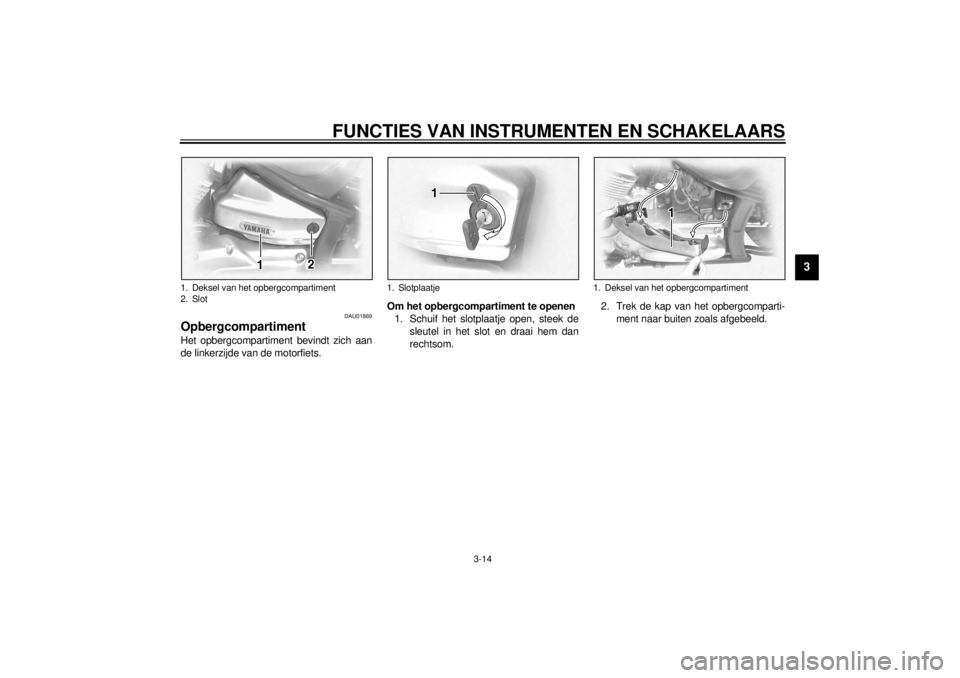

Opbergcompartiment Het opbergcompartiment bevindt zich aan
de linkerzijde van de motorfiets.Om het opbergcompartiment te openen
1. Schuif het slotplaatje open, steek de
sleutel in het slot en draai hem dan
rechtsom.2. Trek de kap van het opbergcomparti-
ment naar buiten zoals afgebeeld.1. Deksel van het opbergcompartiment
2. Slot
1. Slotplaatje
1. Deksel van het opbergcompartiment
D_5KS.book Page 14 Monday, August 21, 2000 11:41 AM

FUNCTIES VAN INSTRUMENTEN EN SCHAKELAARS
3-15
3

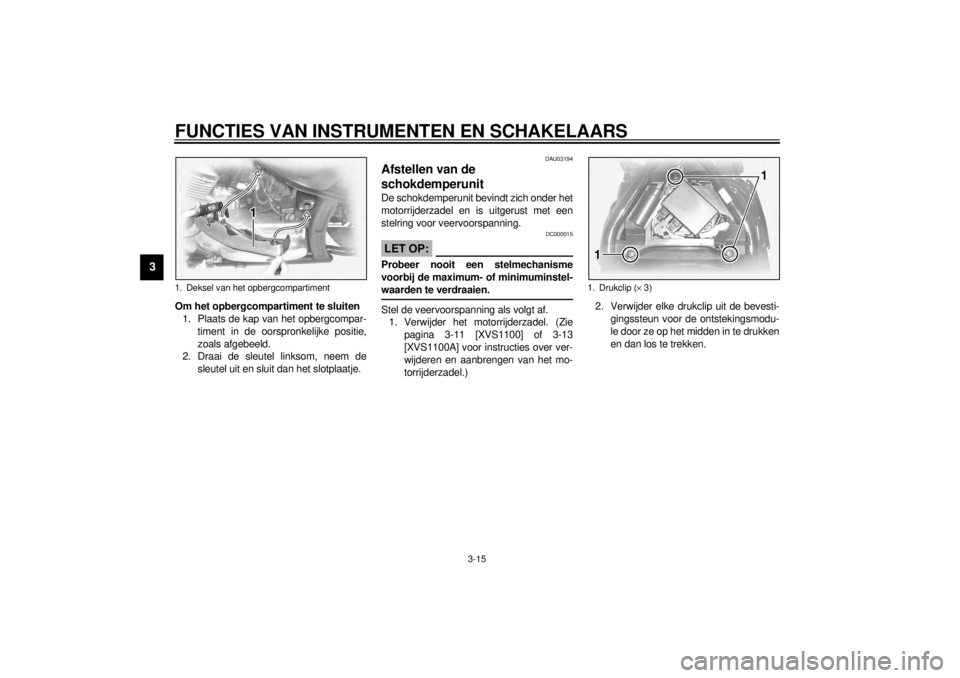

Om het opbergcompartiment te sluiten
1. Plaats de kap van het opbergcompar-
timent in de oorspronkelijke positie,
zoals afgebeeld.
2. Draai de sleutel linksom, neem de
sleutel uit en sluit dan het slotplaatje.
DAU03194
Afstellen van de
schokdemperunit De schokdemperunit bevindt zich onder het
motorrijderzadel en is uitgerust met een
stelring voor veervoorspanning.
DC000015
LET OP:@ Probeer nooit een stelmechanisme
voorbij de maximum- of minimuminstel-
waarden te verdraaien. @Stel de veervoorspanning als volgt af.
1. Verwijder het motorrijderzadel. (Zie
pagina 3-11 [XVS1100] of 3-13
[XVS1100A] voor instructies over ver-
wijderen en aanbrengen van het mo-
torrijderzadel.)2. Verwijder elke drukclip uit de bevesti-
gingssteun voor de ontstekingsmodu-
le door ze op het midden in te drukken
en dan los te trekken.
1. Deksel van het opbergcompartiment
1. Drukclip (´ 3)
D_5KS.book Page 15 Monday, August 21, 2000 11:41 AM
