2000 YAMAHA XVS1100 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-20
6
GAU00742
Bremsflüssigkeit wechselnDie Bremsflüssigkeit nur von einem
YAMAHA-Händler wechseln lassen.
Folgende Teile nach der angegebenen
Zeitspanne, ggf. bei Undichtigkeit oder
anderen Schäden vom YAMAHA-Händler
austauschen lassen:l
Dichtringe (alle zwei Jahre)
l
Bremsschläuche (alle vier Jahre)
GAU02962
Bowdenzüge prüfen und schmieren
GW000112
WARNUNG
@ Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus
Sicherheitsgründen beschädigte Seil-
züge unverzüglich erneuern. @Die Seilzüge und Seilzugnippel regelmä-
ßig schmieren. Die Seilzüge bei Schwer-
gängigkeit vom YAMAHA-Händler aus-
tauschen lassen.
GAU00773
Gaszug und -drehgriff schmierenDa zur Schmierung des Gaszugs der Gas-
drehgriff ohnehin abgenommen werden
muß, sollte die Schmierung beider Kompo-
nenten sinnvollerweise gleichzeitig durch-
geführt werden. Die Gehäuseschrauben
des Gasdrehgriffs lösen und den Griff ab-
nehmen. Jetzt den Seilzugnippel hochhal-
ten und einige Tropfen Öl in die Hülle und
auf den Zug träufeln. Griff und Gehäuse
werden an den Schmierstellen mit einem
geeigneten Universalschmierfett ge-
schmiert.
Empfohlenes Schmiermittel
Motoröl
G_5el_Periodic.fm Page 20 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-21
6
GAU02984

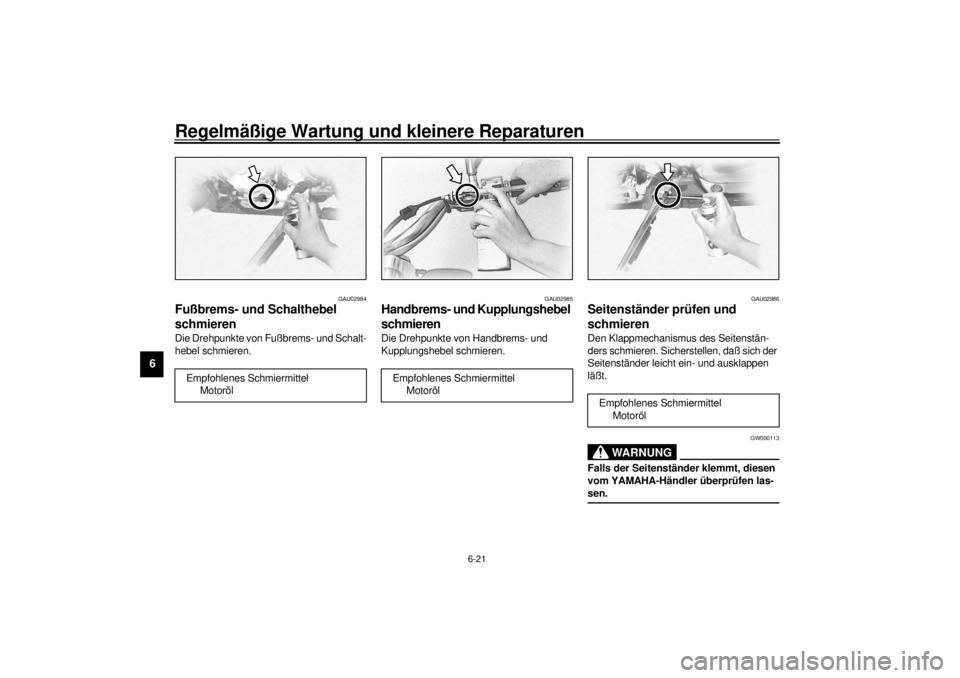

Fußbrems- und Schalthebel
schmierenDie Drehpunkte von Fußbrems- und Schalt-
hebel schmieren.
GAU02985
Handbrems- und Kupplungshebel
schmierenDie Drehpunkte von Handbrems- und
Kupplungshebel schmieren.
GAU02986
Seitenständer prüfen und
schmierenDen Klappmechanismus des Seitenstän-
ders schmieren. Sicherstellen, daß sich der
Seitenständer leicht ein- und ausklappen
läßt.
GW000113
WARNUNG
@ Falls der Seitenständer klemmt, diesen
vom YAMAHA-Händler überprüfen las-
sen. @
Empfohlenes Schmiermittel
Motoröl
Empfohlenes Schmiermittel
Motoröl
Empfohlenes Schmiermittel
Motoröl
G_5el_Periodic.fm Page 21 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-22
6
GAU02939

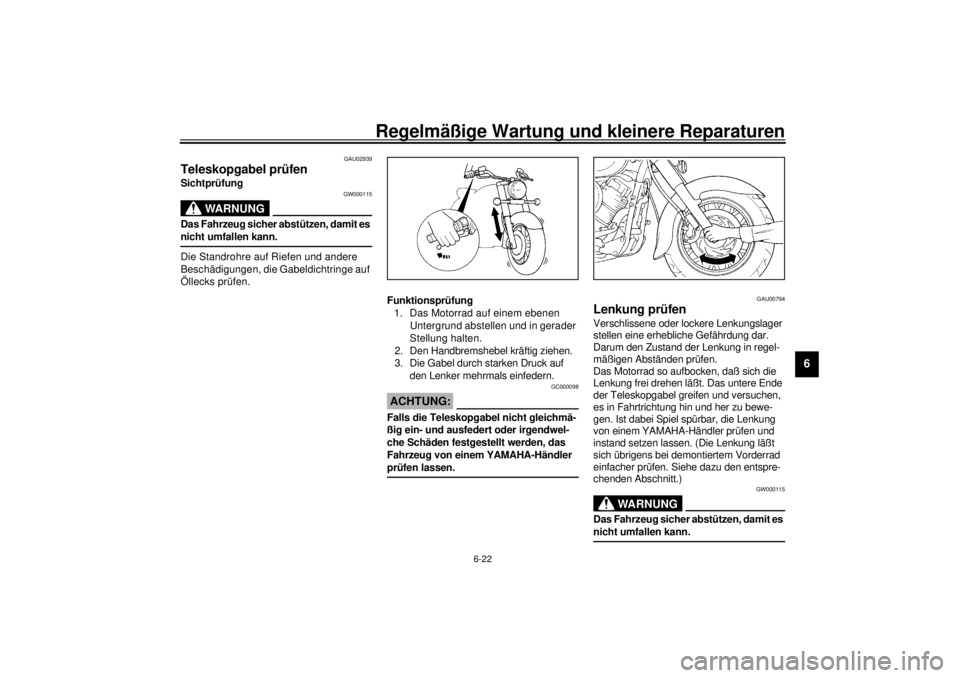

Teleskopgabel prüfenSichtprüfung
GW000115
WARNUNG
@ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. @Die Standrohre auf Riefen und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Funktionsprüfung
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.
2. Den Handbremshebel kräftig ziehen.
3. Die Gabel durch starken Druck auf
den Lenker mehrmals einfedern.
GC000098
ACHTUNG:@ Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einem YAMAHA-Händler
prüfen lassen. @
GAU00794
Lenkung prüfenVerschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum den Zustand der Lenkung in regel-
mäßigen Abständen prüfen.
Das Motorrad so aufbocken, daß sich die
Lenkung frei drehen läßt. Das untere Ende
der Teleskopgabel greifen und versuchen,
es in Fahrtrichtung hin und her zu bewe-
gen. Ist dabei Spiel spürbar, die Lenkung
von einem YAMAHA-Händler prüfen und
instand setzen lassen. (Die Lenkung läßt
sich übrigens bei demontiertem Vorderrad
einfacher prüfen. Siehe dazu den entspre-
chenden Abschnitt.)
GW000115
WARNUNG
@ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. @
G_5el_Periodic.fm Page 22 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-23
6
GAU01144
Radlager prüfen und wartenFalls die Vorder- oder Hinterradlager zuviel
Spiel aufweisen oder die Räder nicht leicht-
gängig drehen, die Radlager von einem
YAMAHA-Händler überprüfen lassen.
GAU00800
BatterieDie Batterie ist versiegelt und daher war-
tungsfrei. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.l
Bei Entladung die Batterie von einem
YAMAHA-Händler prüfen lassen.
l
Durch den Anbau elektrischer Neben-
verbraucher entlädt die Batterie sich
schneller und muß deshalb öfter auf-
geladen werden.
GC000101
ACHTUNG:@ Unter keinen Umständen die Verschluß-
kappen entfernen, da dies die Batterie
ernsthaft beschädigen würde. @
GW000116
WARNUNG
@ Batterien enthalten giftige Schwefelsäu-
re, die schwere Verätzungen und blei-
bende Augenschäden hervorrufen kann.
Daher beim Umgang mit Batterien stets
einen geeigneten Augenschutz tragen.
Augen, Haut und Kleidung unter keinen
Umständen mit Batteriesäure in Berüh-
rung bringen.
Erste Hilfel
Äußerlich
: Mit reichlich Wasser ab-
spülen.
l
Innerlich
: Große Mengen Wasser
trinken und sofort einen Arzt rufen.
l
Augen
: Mindestens 15 Minuten
lang gründlich mit Wasser spülen
und sofort einen Arzt aufsuchen.
Batterien erzeugen explosives Wasser-
stoffgas (Knallgas). Daher die Batterie
von Funken, offenen Flammen, brennen-
den Zigaretten und anderen Feuerquel-
len fernhalten. Beim Laden der Batterie
in geschlossenen Räumen für ausrei-
chende Belüftung sorgen. BATTERIEN
VON KINDERN FERNHALTEN.
@
G_5el_Periodic.fm Page 23 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-24
6
Batterie lagern
Vor einer mehr als einmonatigen Stillegung
die Batterie demontieren und an einem
kühlen, trockenen Ort lagern. Vor der Mon-
tage die Batterie vollständig aufladen.
GC000102
ACHTUNG:@ l
Die Batterie vor der Lagerung voll-
ständig aufladen. Das Lagern im
entladenen Zustand führt der Batte-
rie bleibende Schäden zu.
l
Zum Laden wartungsfreier Batteri-
en ist ein spezielles Ladegerät nötig
(Konstantspannung und -strom-
stärke oder nur Konstantspan-
nung). Konventionelle Ladegeräte
können die Lebensdauer wartungs-
freier Batterien vermindern. Sollten
Sie nicht mit Sicherheit über ein
korrektes Ladegerät verfügen, wen-
den Sie sich bitte an Ihren
YAMAHA-Händler.
l
Bei der Montage der Batterie unbe-
dingt auf richtige Polung achten.
@
1. Pluspol
2. Minuspol
G_5el_Periodic.fm Page 24 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-25
6
GAU01711

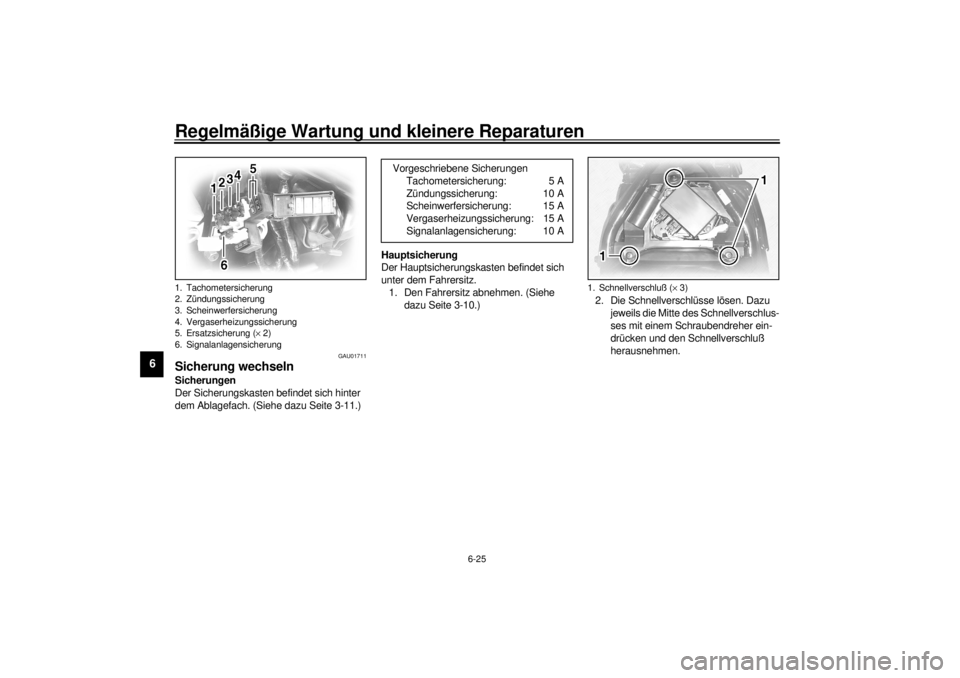

Sicherung wechselnSicherungen
Der Sicherungskasten befindet sich hinter
dem Ablagefach. (Siehe dazu Seite 3-11.)Hauptsicherung
Der Hauptsicherungskasten befindet sich
unter dem Fahrersitz.
1. Den Fahrersitz abnehmen. (Siehe
dazu Seite 3-10.)2. Die Schnellverschlüsse lösen. Dazu
jeweils die Mitte des Schnellverschlus-
ses mit einem Schraubendreher ein-
drücken und den Schnellverschluß
herausnehmen.1. Tachometersicherung
2. Zündungssicherung
3. Scheinwerfersicherung
4. Vergaserheizungssicherung
5. Ersatzsicherung (´ 2)
6. Signalanlagensicherung
Vorgeschriebene Sicherungen
Tachometersicherung: 5 A
Zündungssicherung: 10 A
Scheinwerfersicherung: 15 A
Vergaserheizungssicherung: 15 A
Signalanlagensicherung: 10 A
1. Schnellverschluß (´ 3)
G_5el_Periodic.fm Page 25 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-26
6
3. Die Zündbox-Tragfläche nach rechts
hochziehen.
Falls eine Sicherung durchgebrannt ist, die
Zündung sowie den Schalter des betroffe-
nen Stromkreises ausschalten und eine
neue Sicherung mit der vorgesehenen
Amperezahl einsetzen. Danach die Zün-
dung und den Stromkreis wieder einschal-
ten und prüfen, ob das elektrische System
einwandfrei arbeitet. Falls die neue Siche-
rung sofort wieder durchbrennt, die elektri-
sche Anlage von einem YAMAHA-Händler
überprüfen lassen.
GC000103
ACHTUNG:@ Niemals Sicherungen mit einer höheren
als der empfohlenen Amperezahl ver-
wenden. Eine Sicherung mit falscher Am-
perezahl kann Schäden an elektrischen
Komponenten und sogar einen Brand
verursachen. @4. Die Zündbox-Tragfläche in ihre ur-
sprüngliche Lage bringen und Schnell-
verschlüsse montieren.
HINWEIS:@ Schnellverschluß-Montage: Den Stift ein-
drücken, so daß dieser aus dem Schnell-
verschlußkopf herausragt. Dann den
Schnellverschluß einsetzen und den Stift
mit einem Schraubendreher eindrücken,
so daß er mit dem Schnellverschlußkopf
fluchtet. @5. Den Fahrersitz aufsetzen.

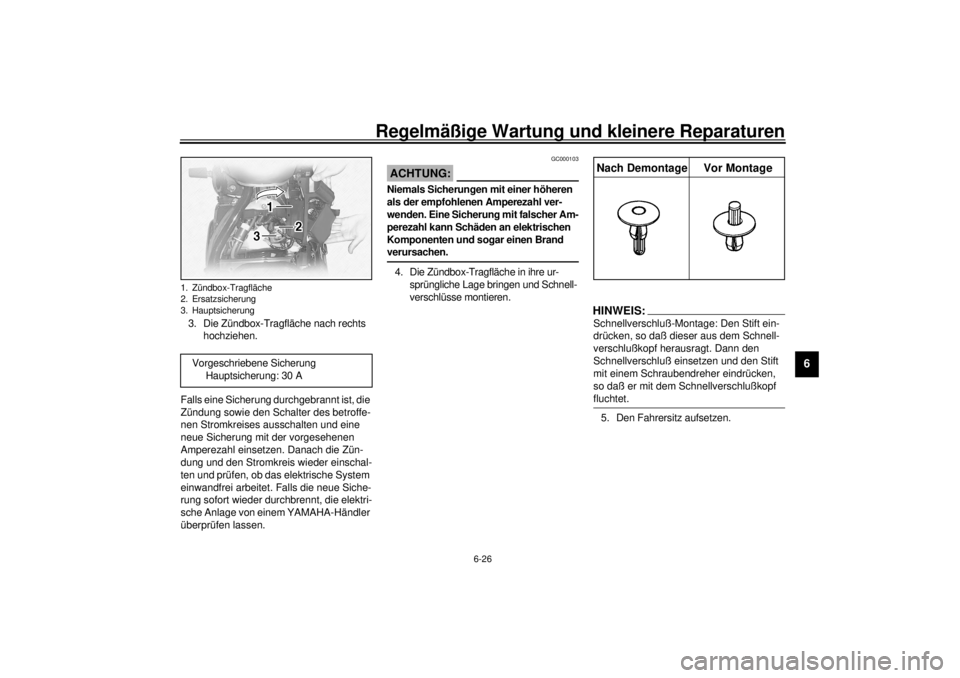

1. Zündbox-Tragfläche
2. Ersatzsicherung
3. Hauptsicherung
Vorgeschriebene Sicherung
Hauptsicherung: 30 A
Nach Demontage
Vor Montage
G_5el_Periodic.fm Page 26 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-27
6
GAU00833

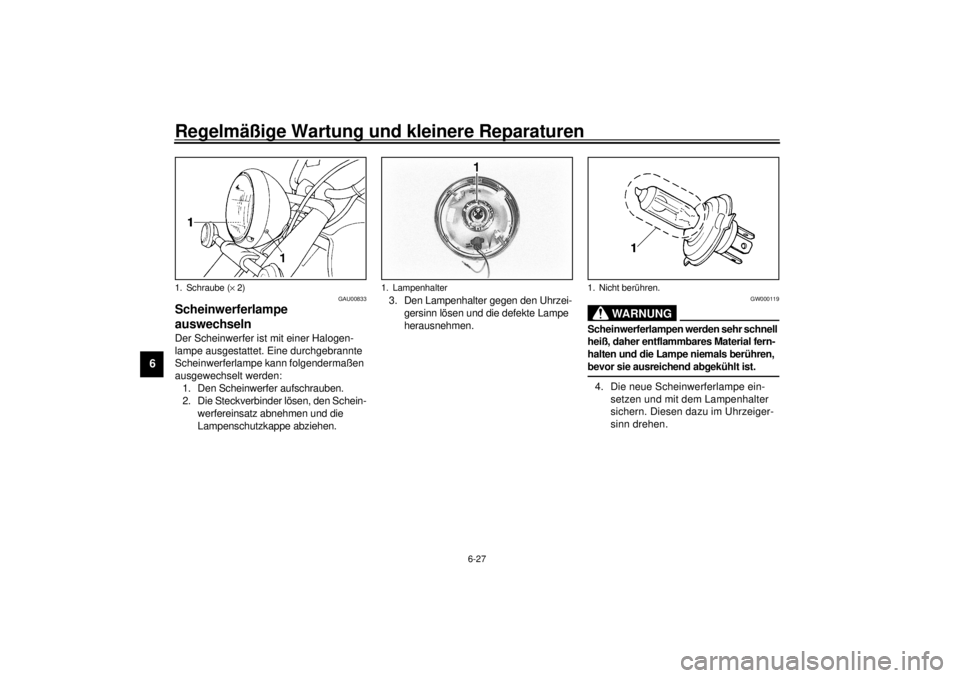

Scheinwerferlampe
auswechselnDer Scheinwerfer ist mit einer Halogen-
lampe ausgestattet. Eine durchgebrannte
Scheinwerferlampe kann folgendermaßen
ausgewechselt werden:
1. Den Scheinwerfer aufschrauben.
2. Die Steckverbinder lösen, den Schein-
werfereinsatz abnehmen und die
Lampenschutzkappe abziehen.3. Den Lampenhalter gegen den Uhrzei-
gersinn lösen und die defekte Lampe
herausnehmen.
GW000119
WARNUNG
@ Scheinwerferlampen werden sehr schnell
heiß, daher entflammbares Material fern-
halten und die Lampe niemals berühren,
bevor sie ausreichend abgekühlt ist. @4. Die neue Scheinwerferlampe ein-
setzen und mit dem Lampenhalter
sichern. Diesen dazu im Uhrzeiger-
sinn drehen.
1. Schraube (´ 2)
1. Lampenhalter
1. Nicht berühren.
G_5el_Periodic.fm Page 27 Monday, May 1, 2000 11:08 AM
