Regelmäßige Wartung und kleinere Reparaturen
6-12
6
2. Die Leerlaufdrehzahl mit der Leerlauf-
einstellschraube einstellen. Zum Erhö-
hen der Leerlaufdrehzahl die Einstell-
schraube in Richtung
a drehen, zum
Verringern der Leerlaufdrehzahl die
Einstellschraube in Richtung
b dre-
hen.HINWEIS:@ Falls sich die Leerlaufdrehzahl nicht auf die
beschriebene Weise einstellen läßt, den
Motor von einem YAMAHA-Händler über-
prüfen lassen. @
GAU00635
Gaszugspiel einstellenDer Gasdrehgriff muß in Drehrichtung ein
Spiel von 4–6 mm aufweisen. Falls das
Spiel nicht dem korrekten Wert entspricht,
die Einstellung vom YAMAHA-Händler
durchführen lassen.
GAU00637
Ventilspiel einstellenMit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert
erreicht. Darüber hinaus kann es durch
falsches Ventilspiel zu Schäden am Motor
kommen. Um dem vorzubeugen, muß das
Ventilspiel regelmäßig geprüft und ggf.
eingestellt werden. Diese Einstellung soll-
te grundsätzlich nur von einem YAMAHA-
Händler durchgeführt werden.
1. Leerlaufeinstellschraube
Leerlaufdrehzahl
950 –1.050 U/min
a. Gaszugspiel am Gasdrehgriff
G_5el_Periodic.fm Page 12 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-13
6
GAU00647*
Reifen prüfenOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.
Luftdruck
Den Reifenluftdruck stets vor Fahrtantritt
prüfen. (Siehe nachfolgende Tabelle.)
GW000082
WARNUNG
@ Den Druck bei kalten Reifen (d. h. Reifen-
temperatur entspricht Umgebungstem-
peratur) prüfen und ggf. korrigieren. Der
Reifenluftdruck muß der Zuladung, d. h.
dem Gesamtgewicht aus Fahrer, Sozius
und Zubehör (Koffer usw., falls zulässig),
sowie der vorgesehenen Geschwindig-
keit angepaßt werden. @
CE-32GGW000083
WARNUNG
@ Eine falsche Beladung beeinträchtigt
das Fahr- und Bremsverhalten und da-
durch die Sicherheit. Deswegen auf ein
korrektes Anbringen des Gepäcks und
eine richtige Gewichtsverteilung achten.
Auf keinen Fall Gegenstände mitführen,
die verrutschen können. Schwere Lasten
zum Fahrzeugmittelpunkt hin plazieren
und das Gewicht möglichst gleichmäßig
auf beide Seiten verteilen. Ebenso müs-
sen Fahrwerk und Reifenluftdruck auf
die Gesamtzuladung abgestimmt wer-
den. Niemals überladen!
Sicherstellen,
daß das Gesamtgewicht von Gepäck,
Fahrer, Sozius und zulässigem Zubehör
(Koffer usw.) nicht die Maximalzuladung
überschreitet. Überladen beeinträchtigt
nicht nur das Fahrverhalten und die
Sicherheit, sondern kann auch Reifen-
schäden und Unfälle zur Folge haben.
@
Max. Zuladung*200 kg (nur D, A, SF)
201 kg (nicht D, A, SF)
Druck bei
kaltem ReifenVorn Hinten
Bis 90 kg
Zuladung*200 kPa
2,00 kg/cm
2
2,00 bar225 kPa
2,25 kg/cm
2
2,25 bar
90 kg bis max.
Zuladung*225 kPa
2,25 kg/cm
2
2,25 bar250 kPa
2,50 kg/cm
2
2,50 bar
* Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
G_5el_Periodic.fm Page 13 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-14
6
Zustand
Vor jeder Fahrt die Reifen prüfen. Bei un-
zureichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flan-
ken usw. den Reifen umgehend von einem
YAMAHA-Händler austauschen lassen.
CE-10G
CE-26GHINWEIS:@ Die gesetzlichen Vorschriften zu den Min-
destprofiltiefen können von Land zu Land
abweichen. Richten Sie sich nach den
Vorschriften Ihres Landes. @
GAU00681
WARNUNG
@ l
Übermäßig abgefahrene Reifen
beeinträchtigen die Fahrstabilität
und können zum Verlust der Fahr-
zeugkontrolle führen. Abgenutzte
Reifen unverzüglich vom YAMAHA-
Händler erneuern lassen. Den Aus-
tausch von Bauteilen an Rädern
und Bremsanlage sowie Reifen-
wechsel grundsätzlich von einem
YAMAHA-Händler vornehmen las-
sen.
l
Ein beschädigter Schlauch sollte
am besten nicht mehr repariert
werden. Falls die Lage es jedoch
erfordert, die Reparatur mit größ-
ter Sorgfalt ausführen und den
Schlauch dann möglichst bald er-
neuern.
@
1. Reifenflanke
a. Profiltiefe
Vorn:
Hersteller Dimension Typ
Bridgestone 110/90-18 61S L309
Dunlop 110/90-18 61S K555F
Hinten:
Hersteller Dimension Typ
Bridgestone 170/80-15M/C 77S G546
Dunlop 170/80-15M/C 77S K555
Mindestprofiltiefe
(Vorder- und Hinterrad)1,6 mm
G_5el_Periodic.fm Page 14 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-15
6
GAU00685
RäderOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet:l
Räder und Reifen vor jeder Fahrt
inspizieren. Die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Ebenfalls Zustand und Spannung der
Speichen kontrollieren. Bei Mängeln
an Reifen oder Rädern das Motorrad
vom YAMAHA-Händler überprüfen
lassen. Selbst kleinste Reparaturen
an Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Fel-
gen mit Verzug und anderen Verfor-
mungen müssen ausgetauscht wer-
den.
l
Nach dem Austausch von Felgen
und/oder Reifen muß das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und ver-
kürzt die Lebensdauer des Reifens.
l
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optima-
len Eigenschaften entwickeln kann,
muß seine Lauffläche vorsichtig ein-
gefahren werden.
GAU00692
Kupplungshebel-Spiel einstellenDer Kupplungshebel muß ein Spiel von
5–10 mm aufweisen. Erforderlichenfalls
folgende Einstellung vornehmen:
1. Die Kontermutter am Handgriff lok-
kern.
2. Die Einstellschraube am Handgriff
nach
a drehen, um das Hebelspiel
zu erhöhen, bzw. nach
b drehen, um
das Hebelspiel zu reduzieren.
3. Die Kontermutter festziehen.
HINWEIS:@ Falls sich die Kupplung nicht richtig ein-
stellen läßt oder nicht ordnungsgemäß
funktioniert, den internen Kupplungsme-
chanismus von einem YAMAHA-Händler
überprüfen lassen. @
1. Kontermutter
2. Einstellschraube
c. Kupplungshebel-Spiel
G_5el_Periodic.fm Page 15 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-16
6
GAU00696
Handbremshebel-Spiel einstellenDer Handbremshebel sollte ein Spiel von
5–8 mm aufweisen. Die Einstellung wie
folgt vornehmen:
1. Die Kontermutter am Handbrems-
hebel lockern.
2. Zum Erhöhen des Spiels am Hebel-
ende die Einstellschraube in Rich-
tung
a drehen, zum Reduzieren des
Hebelspiels die Einstellschraube in
Richtung
b drehen.
3. Die Kontermutter festziehen.
GW000099
WARNUNG
@ l
Das Spiel am Handbremshebel prü-
fen und sicherstellen, daß die Brem-
se richtig funktioniert.
l
Ein weiches oder schwammiges
Gefühl bei der Betätigung des
Handbremshebels läßt auf Luft in
der Bremsanlage schließen, die un-
bedingt vor Fahrtantritt durch Ent-
lüften der Bremsen entfernt werden
muß. Luft in der Bremsanlage ver-
ringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
Erforderlichenfalls die Bremsen
von einem YAMAHA-Händler über-
prüfen und entlüften lassen.
@
1. Kontermutter
2. Einstellschraube
a. Handbremshebel-Spiel
G_5el_Periodic.fm Page 16 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-17
6
GAU01746
Fußbremshebel-Position

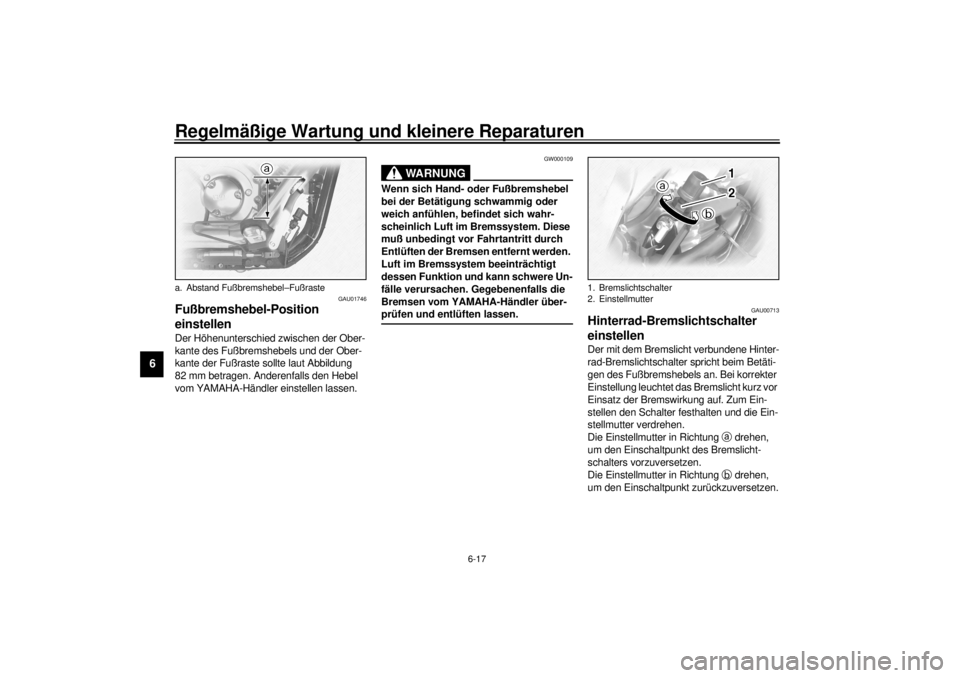

einstellenDer Höhenunterschied zwischen der Ober-
kante des Fußbremshebels und der Ober-
kante der Fußraste sollte laut Abbildung
82 mm betragen. Anderenfalls den Hebel
vom YAMAHA-Händler einstellen lassen.
GW000109
WARNUNG
@ Wenn sich Hand- oder Fußbremshebel
bei der Betätigung schwammig oder
weich anfühlen, befindet sich wahr-
scheinlich Luft im Bremssystem. Diese
muß unbedingt vor Fahrtantritt durch
Entlüften der Bremsen entfernt werden.
Luft im Bremssystem beeinträchtigt
dessen Funktion und kann schwere Un-
fälle verursachen. Gegebenenfalls die
Bremsen vom YAMAHA-Händler über-
prüfen und entlüften lassen. @
GAU00713
Hinterrad-Bremslichtschalter
einstellenDer mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsatz der Bremswirkung auf. Zum Ein-
stellen den Schalter festhalten und die Ein-
stellmutter verdrehen.
Die Einstellmutter in Richtung
a drehen,
um den Einschaltpunkt des Bremslicht-
schalters vorzuversetzen.
Die Einstellmutter in Richtung
b drehen,
um den Einschaltpunkt zurückzuversetzen.
a. Abstand Fußbremshebel–Fußraste
1. Bremslichtschalter
2. Einstellmutter
G_5el_Periodic.fm Page 17 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-18
6
GAU01314
Scheibenbremsbeläge vorn und
hinten prüfenDie Bremsbeläge weisen Verschleißanzei-
ger (Nuten) auf, die ein Prüfen der Brems-
beläge ohne Ausbau erlauben. Wenn die
Nuten fast
verschwunden sind, die Brems-
beläge schnellstmöglich vom YAMAHA-
Händler austauschen lassen.
1. Verschleißanzeiger
1. Verschleißanzeiger
G_5el_Periodic.fm Page 18 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-19
6
GAU00731
Bremsflüssigkeitsstand prüfenBei Bremsflüssigkeitsmangel kann Luft in
das Bremssystem eindringen und dessen
Funktion beeinträchtigen. Deshalb vor je-
dem Fahrtantritt den Flüssigkeitsstand im
Vorratsbehälter prüfen und erforderlichen-
falls Bremsflüssigkeit nachfüllen.
Folgende Vorsichtsmaßregeln beachten:l
Zum Ablesen des Bremsflüssigkeits-
stands den Lenker so halten, daß der
Vorratsbehälter des Hauptbremszylin-
ders waagrecht steht.
l
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Undichtigkeit verursachen und da-
durch die Bremsfunktion beeinträch-
tigen.
l
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
l
Darauf achten, daß beim Nachfüllen
kein Wasser in den Hauptbremszylin-
der gelangt. Wasser setzt den Siede-
punkt der Bremsflüssigkeit erheblich
herab und kann Dampfblasenbildung
verursachen.
l
Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsichtig
handhaben und verschüttete Brems-
flüssigkeit sofort abwischen.
l
Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit
zunehmendem Verschleiß der
Bremsbeläge normal; bei plötzli-
chem Absinken jedoch die Brems-
anlage vom YAMAHA-Händler
überprüfen lassen.
1. Minimalstand
1. Minimalstand
Empfohlene Bremsflüssigkeit: DOT 4
