Page 25 of 96
Armaturen, Bedienungselemente und deren Funktion
3-10
3
GAU01710

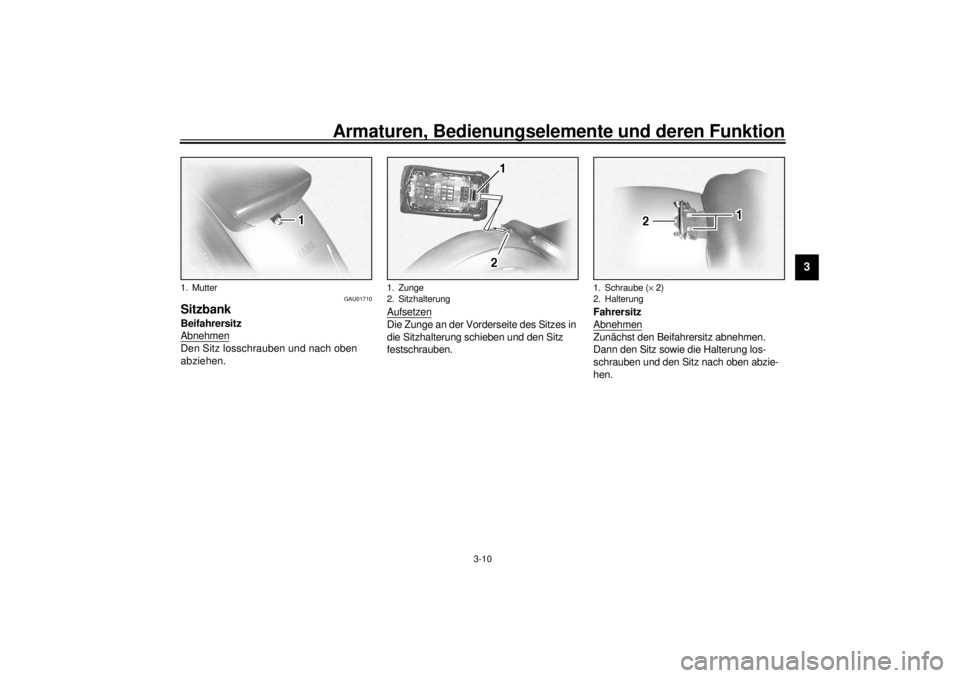

SitzbankBeifahrersitz
AbnehmenDen Sitz losschrauben und nach oben
abziehen.Aufsetzen
Die Zunge an der Vorderseite des Sitzes in
die Sitzhalterung schieben und den Sitz
festschrauben.Fahrersitz
Abnehmen
Zunächst den Beifahrersitz abnehmen.
Dann den Sitz sowie die Halterung los-
schrauben und den Sitz nach oben abzie-
hen.
1. Mutter
1. Zunge
2. Sitzhalterung
1. Schraube (´ 2)
2. Halterung
G_5el_Functions.fm Page 10 Monday, May 1, 2000 11:06 AM
Page 26 of 96
Armaturen, Bedienungselemente und deren Funktion
3-11
3

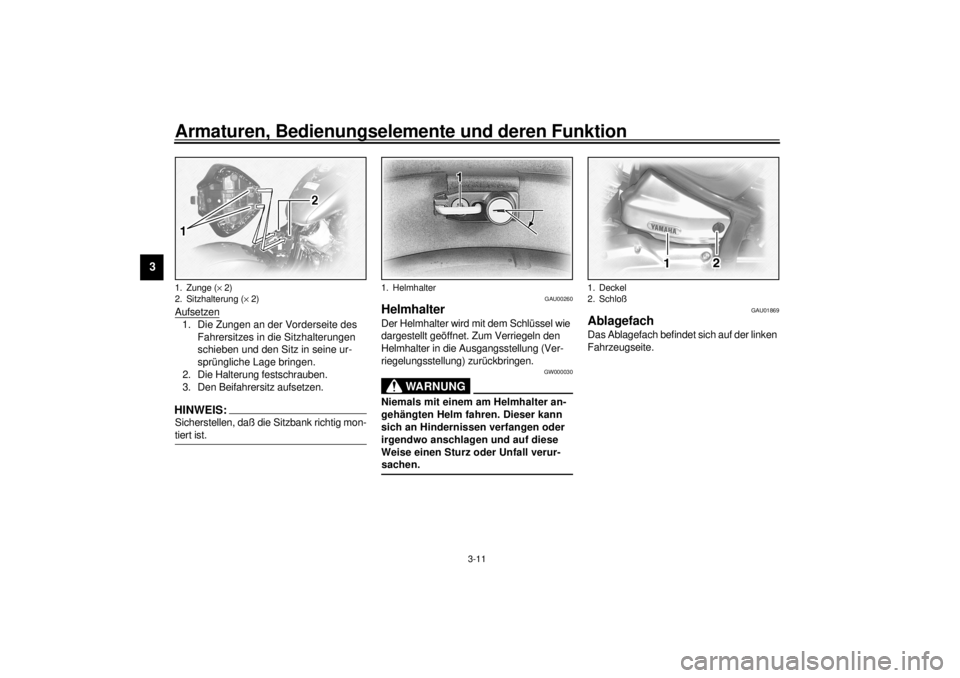

Aufsetzen1. Die Zungen an der Vorderseite des
Fahrersitzes in die Sitzhalterungen
schieben und den Sitz in seine ur-
sprüngliche Lage bringen.
2. Die Halterung festschrauben.
3. Den Beifahrersitz aufsetzen.HINWEIS:@ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. @
GAU00260
HelmhalterDer Helmhalter wird mit dem Schlüssel wie
dargestellt geöffnet. Zum Verriegeln den
Helmhalter in die Ausgangsstellung (Ver-
riegelungsstellung) zurückbringen.
GW000030
WARNUNG
@ Niemals mit einem am Helmhalter an-
gehängten Helm fahren. Dieser kann
sich an Hindernissen verfangen oder
irgendwo anschlagen und auf diese
Weise einen Sturz oder Unfall verur-
sachen. @
GAU01869
AblagefachDas Ablagefach befindet sich auf der linken
Fahrzeugseite.
1. Zunge (´ 2)
2. Sitzhalterung (´ 2)
1. Helmhalter
1. Deckel
2. Schloß
G_5el_Functions.fm Page 11 Monday, May 1, 2000 11:06 AM
Page 27 of 96
Armaturen, Bedienungselemente und deren Funktion
3-12
3

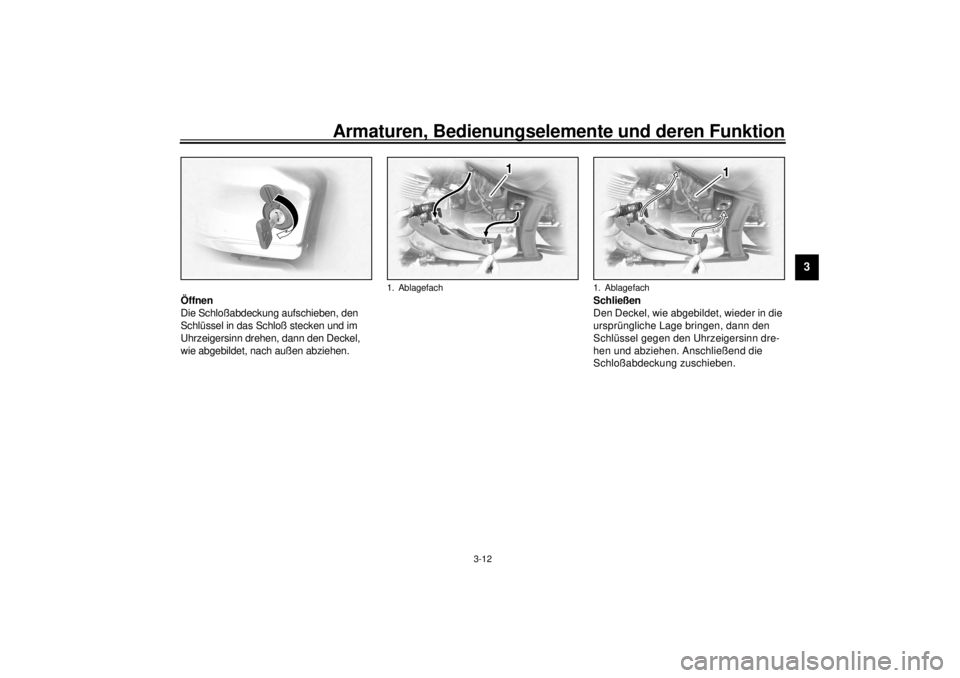

Öffnen
Die Schloßabdeckung aufschieben, den
Schlüssel in das Schloß stecken und im
Uhrzeigersinn drehen, dann den Deckel,
wie abgebildet, nach außen abziehen.Schließen
Den Deckel, wie abgebildet, wieder in die
ursprüngliche Lage bringen, dann den
Schlüssel gegen den Uhrzeigersinn dre-
hen und abziehen. Anschließend die
Schloßabdeckung zuschieben.
1. Ablagefach
1. Ablagefach
G_5el_Functions.fm Page 12 Monday, May 1, 2000 11:06 AM
Page 28 of 96
Armaturen, Bedienungselemente und deren Funktion
3-13
3
GAU01713
Federbein einstellenAm Hinterradfederbein kann die Federvor-
spannung folgendermaßen eingestellt wer-
den.
1. Den Fahrersitz abnehmen. (Siehe
dazu Seite 3-10.)
2. Die Schnellverschlüsse lösen. Dazu
jeweils die Mitte des Schnellverschlus-
ses mit einem Schraubendreher ein-
drücken und den Schnellverschluß
herausnehmen.3. Die Zündbox-Tragfläche nach rechts
hochziehen.
1. Schnellverschluß (´ 3)
1. Zündbox-Tragfläche
G_5el_Functions.fm Page 13 Monday, May 1, 2000 11:06 AM
Page 29 of 96

Armaturen, Bedienungselemente und deren Funktion
3-14
3

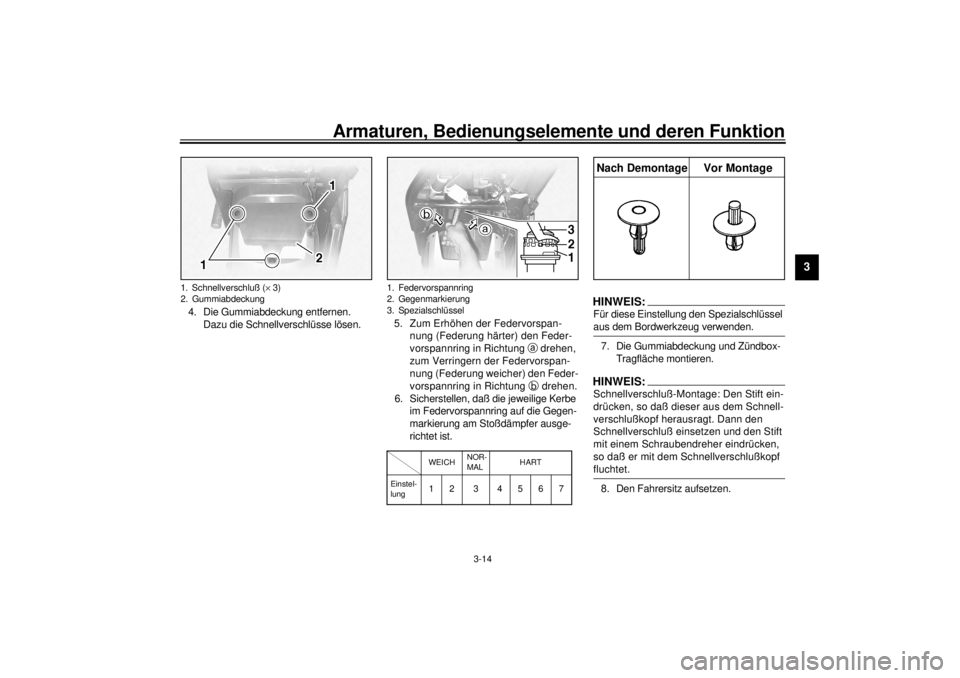

4. Die Gummiabdeckung entfernen.
Dazu die Schnellverschlüsse lösen.5. Zum Erhöhen der Federvorspan-
nung (Federung härter) den Feder-
vorspannring in Richtung
a drehen,
zum Verringern der Federvorspan-
nung (Federung weicher) den Feder-
vorspannring in Richtung
b drehen.
6. Sicherstellen, daß die jeweilige Kerbe
im Federvorspannring auf die Gegen-
markierung am Stoßdämpfer ausge-
richtet ist.
CI-15G
HINWEIS:@ Für diese Einstellung den Spezialschlüssel
aus dem Bordwerkzeug verwenden. @7. Die Gummiabdeckung und Zündbox-
Tragfläche montieren.HINWEIS:@ Schnellverschluß-Montage: Den Stift ein-
drücken, so daß dieser aus dem Schnell-
verschlußkopf herausragt. Dann den
Schnellverschluß einsetzen und den Stift
mit einem Schraubendreher eindrücken,
so daß er mit dem Schnellverschlußkopf
fluchtet. @8. Den Fahrersitz aufsetzen.
1. Schnellverschluß (´ 3)
2. Gummiabdeckung
1. Federvorspannring
2. Gegenmarkierung
3. Spezialschlüssel
WEICHNOR-
MALHART
Einstel-
lung12 3 4567
Nach Demontage
Vor Montage
G_5el_Functions.fm Page 14 Monday, May 1, 2000 11:06 AM
Page 30 of 96

Armaturen, Bedienungselemente und deren Funktion
3-15
3

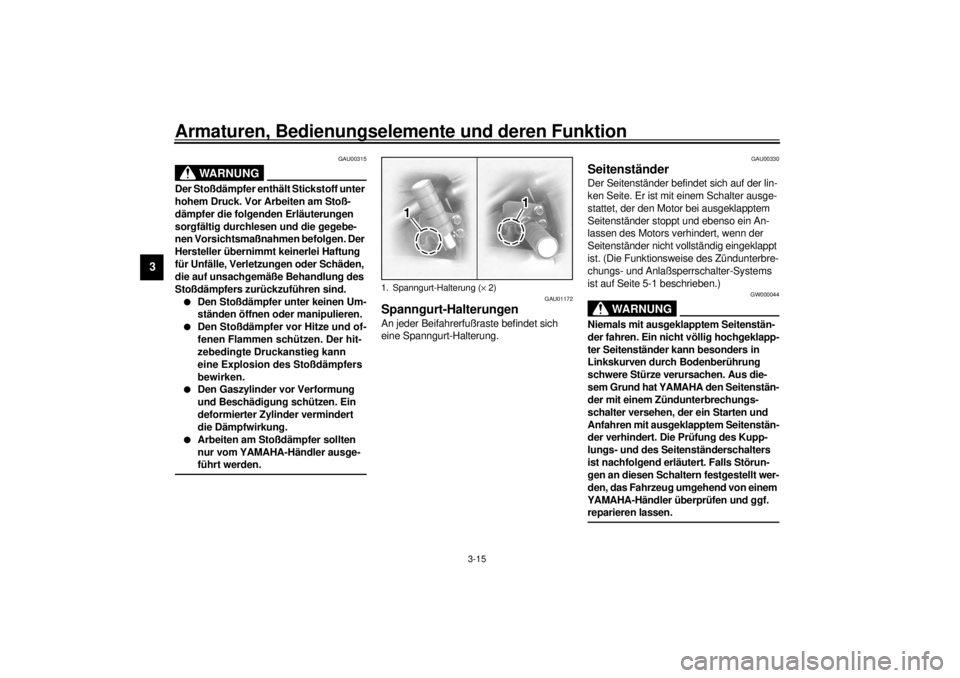

GAU00315
WARNUNG
@ Der Stoßdämpfer enthält Stickstoff unter
hohem Druck. Vor Arbeiten am Stoß-
dämpfer die folgenden Erläuterungen
sorgfältig durchlesen und die gegebe-
nen Vorsichtsmaßnahmen befolgen. Der
Hersteller übernimmt keinerlei Haftung
für Unfälle, Verletzungen oder Schäden,
die auf unsachgemäße Behandlung des
Stoßdämpfers zurückzuführen sind.l
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
l
Den Stoßdämpfer vor Hitze und of-
fenen Flammen schützen. Der hit-
zebedingte Druckanstieg kann
eine Explosion des Stoßdämpfers
bewirken.
l
Den Gaszylinder vor Verformung
und Beschädigung schützen. Ein
deformierter Zylinder vermindert
die Dämpfwirkung.
l
Arbeiten am Stoßdämpfer sollten
nur vom YAMAHA-Händler ausge-
führt werden.
@
GAU01172
Spanngurt-HalterungenAn jeder Beifahrerfußraste befindet sich
eine Spanngurt-Halterung.
GAU00330
SeitenständerDer Seitenständer befindet sich auf der lin-
ken Seite. Er ist mit einem Schalter ausge-
stattet, der den Motor bei ausgeklapptem
Seitenständer stoppt und ebenso ein An-
lassen des Motors verhindert, wenn der
Seitenständer nicht vollständig eingeklappt
ist. (Die Funktionsweise des Zündunterbre-
chungs- und Anlaßsperrschalter-Systems
ist auf Seite 5-1 beschrieben.)
GW000044
WARNUNG
@ Niemals mit ausgeklapptem Seitenstän-
der fahren. Ein nicht völlig hochgeklapp-
ter Seitenständer kann besonders in
Linkskurven durch Bodenberührung
schwere Stürze verursachen. Aus die-
sem Grund hat YAMAHA den Seitenstän-
der mit einem Zündunterbrechungs-
schalter versehen, der ein Starten und
Anfahren mit ausgeklapptem Seitenstän-
der verhindert. Die Prüfung des Kupp-
lungs- und des Seitenständerschalters
ist nachfolgend erläutert. Falls Störun-
gen an diesen Schaltern festgestellt wer-
den, das Fahrzeug umgehend von einem
YAMAHA-Händler überprüfen und ggf.
reparieren lassen. @
1. Spanngurt-Halterung (´ 2)
G_5el_Functions.fm Page 15 Monday, May 1, 2000 11:06 AM
Page 31 of 96
Armaturen, Bedienungselemente und deren Funktion
3-16
3
GAU00331
Seitenständer- und
Kupplungsschalter prüfenDie Funktion der beiden Schalter folgender-
maßen prüfen:CD-11G
CD-11G
GW000045
WARNUNG
@ Falls irgend etwas nicht in Ordnung
scheint, das Fahrzeug umgehend von
einem YAMAHA-Händler überprüfen
lassen. @
Zündschlüssel auf “ON” und Motor-
stoppschalter auf “ ” stellen.Gang einlegen und Seitenständer hoch-
klappen.Kupplungshebel ziehen und Starter-
schalter drücken.Motor springt an.Seitenständer ausklappen.Kupplungsschalter funktionsfähig.
Motor stirbt ab.Seitenständerschalter funktionsfähig.
