Regelmäßige Wartung und kleinere Reparaturen
6-21
6
GAU00773
Gaszug und -drehgriff schmierenDa zur Schmierung des Gaszugs der Gas-
drehgriff ohnehin abgenommen werden
muß, sollte die Schmierung beider Kompo-
nenten sinnvollerweise gleichzeitig durch-
geführt werden. Die Gehäuseschrauben
des Gasdrehgriffs lösen und den Griff ab-
nehmen. Jetzt den Seilzugnippel hochhal-
ten und einige Tropfen Öl in die Hülle und
auf den Zug träufeln. Griff und Gehäuse
werden an den Schmierstellen mit einem
geeigneten Universalschmierfett ge-
schmiert.
GAU02984
Fußbrems- und Schalthebel
schmierenDie Drehpunkte von Fußbrems- und Schalt-
hebel schmieren.
GAU02985
Handbrems- und Kupplungs-
hebel schmierenDie Drehpunkte von Handbrems- und
Kupplungshebel schmieren.
Empfohlenes Schmiermittel
Motoröl
Empfohlenes Schmiermittel
Motoröl

Regelmäßige Wartung und kleinere Reparaturen
6-22
6
GAU02965

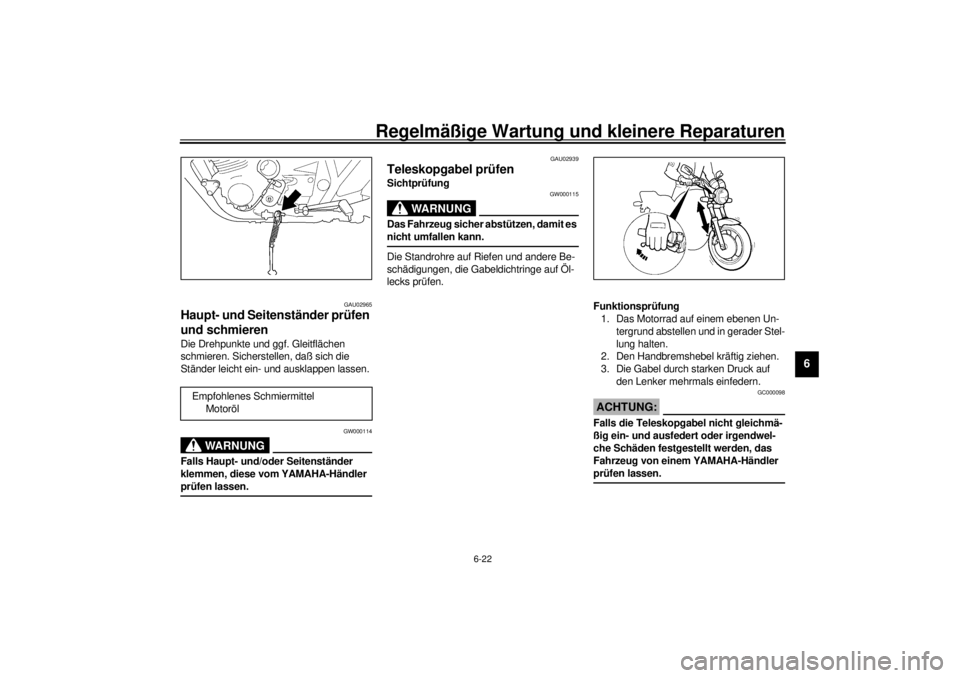

Haupt- und Seitenständer prüfen
und schmierenDie Drehpunkte und ggf. Gleitflächen
schmieren. Sicherstellen, daß sich die
Ständer leicht ein- und ausklappen lassen.
GW000114
WARNUNG
@ Falls Haupt- und/oder Seitenständer
klemmen, diese vom YAMAHA-Händler
prüfen lassen. @
GAU02939
Teleskopgabel prüfenSichtprüfung
GW000115
WARNUNG
@ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. @Die Standrohre auf Riefen und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Den Handbremshebel kräftig ziehen.
3. Die Gabel durch starken Druck auf
den Lenker mehrmals einfedern.
GC000098
ACHTUNG:@ Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einem YAMAHA-Händler
prüfen lassen. @
Empfohlenes Schmiermittel
Motoröl

Regelmäßige Wartung und kleinere Reparaturen
6-23
6
GAU00794
Lenkung prüfenVerschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum den Zustand der Lenkung in regel-
mäßigen Abständen prüfen.
Das Motorrad so aufbocken, daß sich die
Lenkung frei drehen läßt. Das untere Ende
der Teleskopgabel greifen und versuchen,
es in Fahrtrichtung hin und her zu bewe-
gen. Ist dabei Spiel spürbar, die Lenkung
von einem YAMAHA-Händler prüfen und
instand setzen lassen. (Die Lenkung läßt
sich übrigens bei demontiertem Vorderrad
einfacher prüfen. Siehe dazu den entspre-
chenden Abschnitt.)
GW000115
WARNUNG
@ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. @
GAU01144
Radlager prüfen und wartenFalls die Vorder- oder Hinterradlager zuviel
Spiel aufweisen oder die Räder nicht leicht-
gängig drehen, die Radlager von einem
YAMAHA-Händler überprüfen lassen.
GAU01271
BatterieDie Batterie ist versiegelt und daher war-
tungsfrei. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen somit.l
Bei Entladung die Batterie von einem
YAMAHA-Händler prüfen lassen.
l
Durch den Anbau elektrischer Neben-
verbraucher entlädt die Batterie sich
schneller und muß deshalb öfter auf-
geladen werden.

Regelmäßige Wartung und kleinere Reparaturen
6-24
6
GW000116
WARNUNG
@ Batterien enthalten giftige Schwefelsäu-
re, die schwere Verätzungen und blei-
bende Augenschäden hervorrufen kann.
Daher beim Umgang mit Batterien stets
einen geeigneten Augenschutz tragen.
Augen, Haut und Kleidung unter keinen
Umständen mit Batteriesäure in Berüh-
rung bringen.l
Äußerlich
: Mit reichlich Wasser ab-
spülen.
l
Innerlich
: Große Mengen Wasser
trinken und sofort einen Arzt rufen.
l
Augen
: Mindestens 15 Minuten
lang gründlich mit Wasser spülen
und sofort einen Arzt aufsuchen.
Batterien erzeugen explosives Wasser-
stoffgas (Knallgas). Daher die Batterie
von Funken, offenen Flammen, brennen-
den Zigaretten und anderen Feuerquel-
len fernhalten. Beim Laden der Batterie
in geschlossenen Räumen für ausrei-
chende Belüftung sorgen.
BATTERIEN VON KINDERN FERN-
HALTEN.
@
Batterie lagern
Vor einer mehr als einmonatigen Stillegung
die Batterie demontieren und an einem
kühlen, trockenen Ort lagern. Vor der Mon-
tage die Batterie vollständig aufladen.
GC000102
ACHTUNG:@ l
Die Batterie vor der Lagerung voll-
ständig aufladen. Das Lagern im
entladenen Zustand führt der Batte-
rie bleibende Schäden zu.
l
Zum Laden wartungsfreier Batterien
ist ein spezielles Ladegerät nötig
(Konstantspannung und -strom-
stärke oder nur Konstantspannung).
Konventionelle Ladegeräte können
die Lebensdauer wartungsfreier
Batterien vermindern. Sollten Sie
nicht mit Sicherheit über ein korrek-
tes Ladegerät verfügen, wenden Sie
sich bitte an Ihren YAMAHA-Händ-
ler.
l
Bei der Montage der Batterie unbe-
dingt auf richtige Polung achten.
@

Regelmäßige Wartung und kleinere Reparaturen
6-25
6
GAU01470

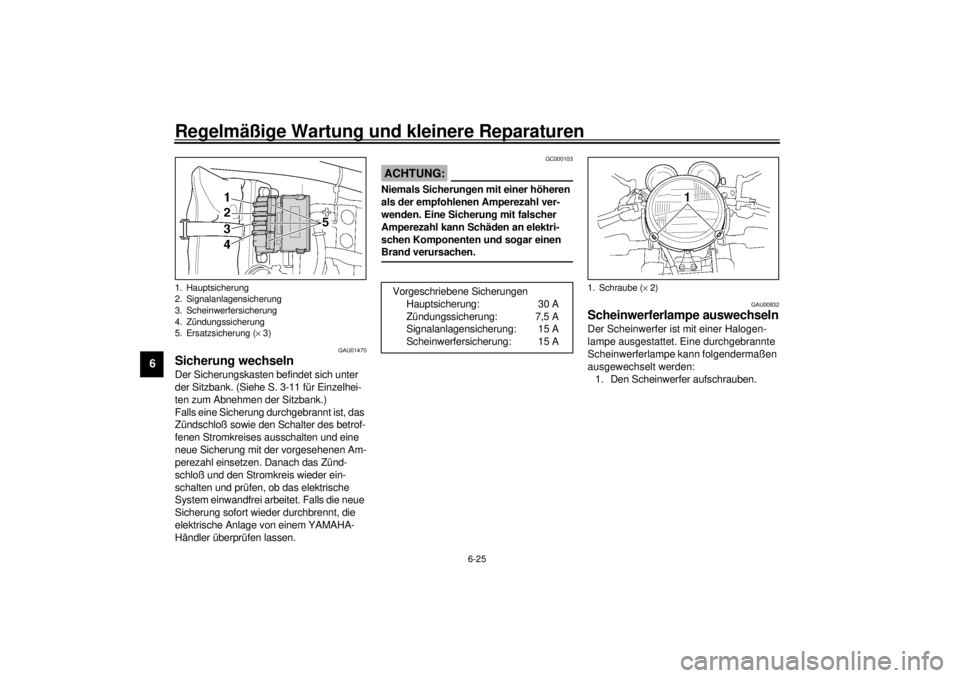

Sicherung wechselnDer Sicherungskasten befindet sich unter
der Sitzbank. (Siehe S. 3-11 für Einzelhei-
ten zum Abnehmen der Sitzbank.)
Falls eine Sicherung durchgebrannt ist, das
Zündschloß sowie den Schalter des betrof-
fenen Stromkreises ausschalten und eine
neue Sicherung mit der vorgesehenen Am-
perezahl einsetzen. Danach das Zünd-
schloß und den Stromkreis wieder ein-
schalten und prüfen, ob das elektrische
System einwandfrei arbeitet. Falls die neue
Sicherung sofort wieder durchbrennt, die
elektrische Anlage von einem YAMAHA-
Händler überprüfen lassen.
GC000103
ACHTUNG:@ Niemals Sicherungen mit einer höheren
als der empfohlenen Amperezahl ver-
wenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen
Brand verursachen. @
GAU00832

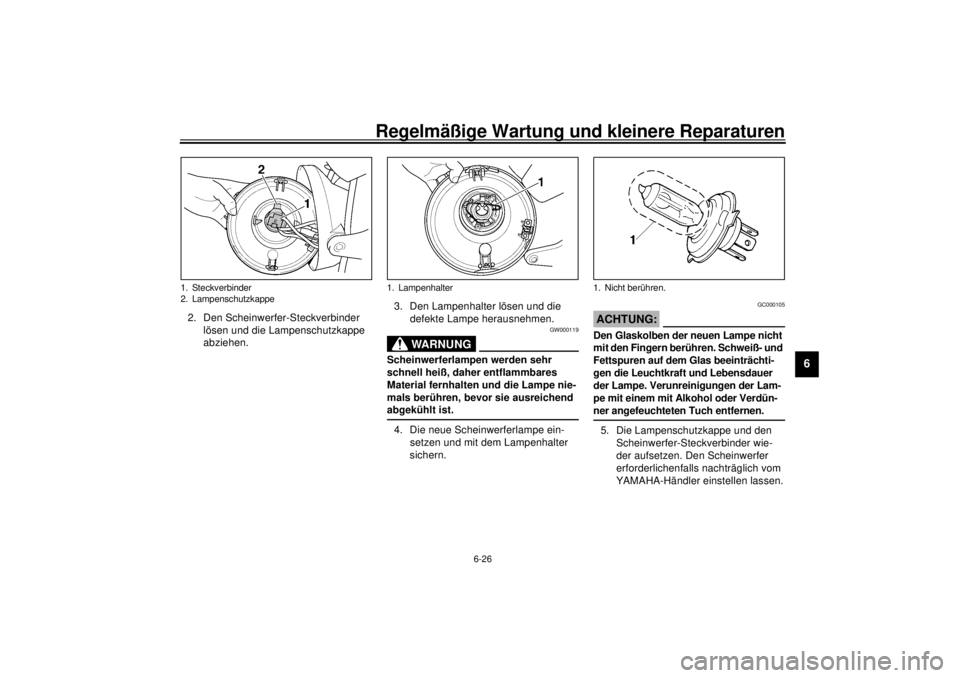

Scheinwerferlampe auswechselnDer Scheinwerfer ist mit einer Halogen-
lampe ausgestattet. Eine durchgebrannte
Scheinwerferlampe kann folgendermaßen
ausgewechselt werden:
1. Den Scheinwerfer aufschrauben.
1. Hauptsicherung
2. Signalanlagensicherung
3. Scheinwerfersicherung
4. Zündungssicherung
5. Ersatzsicherung (´ 3)
Vorgeschriebene Sicherungen
Hauptsicherung: 30 A
Zündungssicherung: 7,5 A
Signalanlagensicherung: 15 A
Scheinwerfersicherung: 15 A
1. Schraube (´ 2)

Regelmäßige Wartung und kleinere Reparaturen
6-26
6
2. Den Scheinwerfer-Steckverbinder
lösen und die Lampenschutzkappe
abziehen.3. Den Lampenhalter lösen und die
defekte Lampe herausnehmen.
GW000119
WARNUNG
@ Scheinwerferlampen werden sehr
schnell heiß, daher entflammbares
Material fernhalten und die Lampe nie-
mals berühren, bevor sie ausreichend
abgekühlt ist. @4. Die neue Scheinwerferlampe ein-
setzen und mit dem Lampenhalter
sichern.
GC000105
ACHTUNG:@ Den Glaskolben der neuen Lampe nicht
mit den Fingern berühren. Schweiß- und
Fettspuren auf dem Glas beeinträchti-
gen die Leuchtkraft und Lebensdauer
der Lampe. Verunreinigungen der Lam-
pe mit einem mit Alkohol oder Verdün-
ner angefeuchteten Tuch entfernen. @5. Die Lampenschutzkappe und den
Scheinwerfer-Steckverbinder wie-
der aufsetzen. Den Scheinwerfer
erforderlichenfalls nachträglich vom
YAMAHA-Händler einstellen lassen.
1. Steckverbinder
2. Lampenschutzkappe
1. Lampenhalter
1. Nicht berühren.

Regelmäßige Wartung und kleinere Reparaturen
6-27
6
GAU00856*

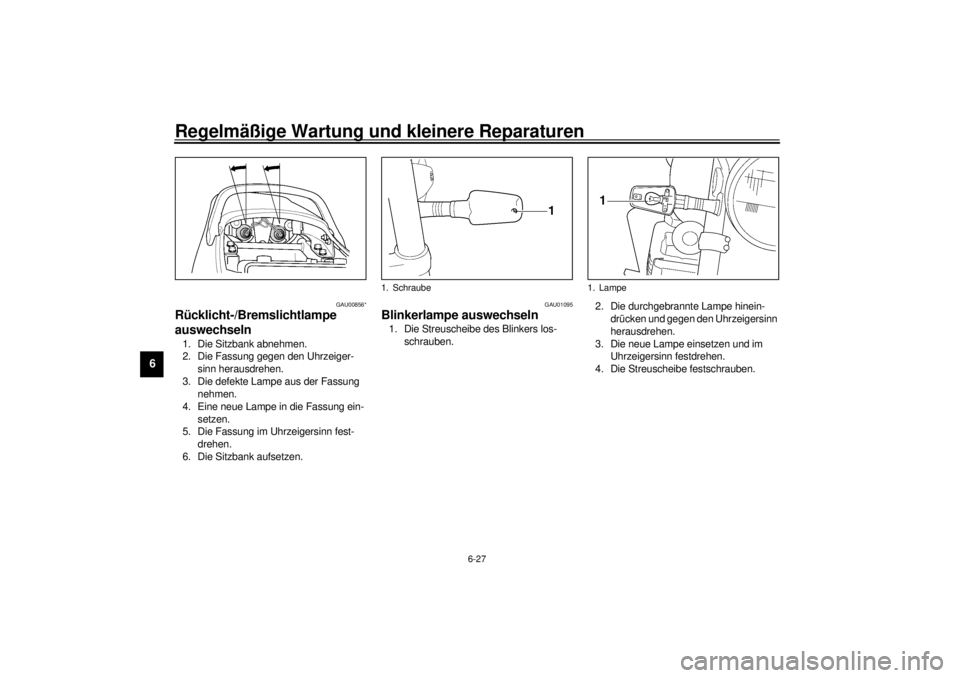

Rücklicht-/Bremslichtlampe
auswechseln1. Die Sitzbank abnehmen.
2. Die Fassung gegen den Uhrzeiger-
sinn herausdrehen.
3. Die defekte Lampe aus der Fassung
nehmen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung im Uhrzeigersinn fest-
drehen.
6. Die Sitzbank aufsetzen.
GAU01095
Blinkerlampe auswechseln1. Die Streuscheibe des Blinkers los-
schrauben.2. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeigersinn
herausdrehen.
3. Die neue Lampe einsetzen und im
Uhrzeigersinn festdrehen.
4. Die Streuscheibe festschrauben.1. Schraube
1. Lampe

Regelmäßige Wartung und kleinere Reparaturen
6-28
6
GAU00869

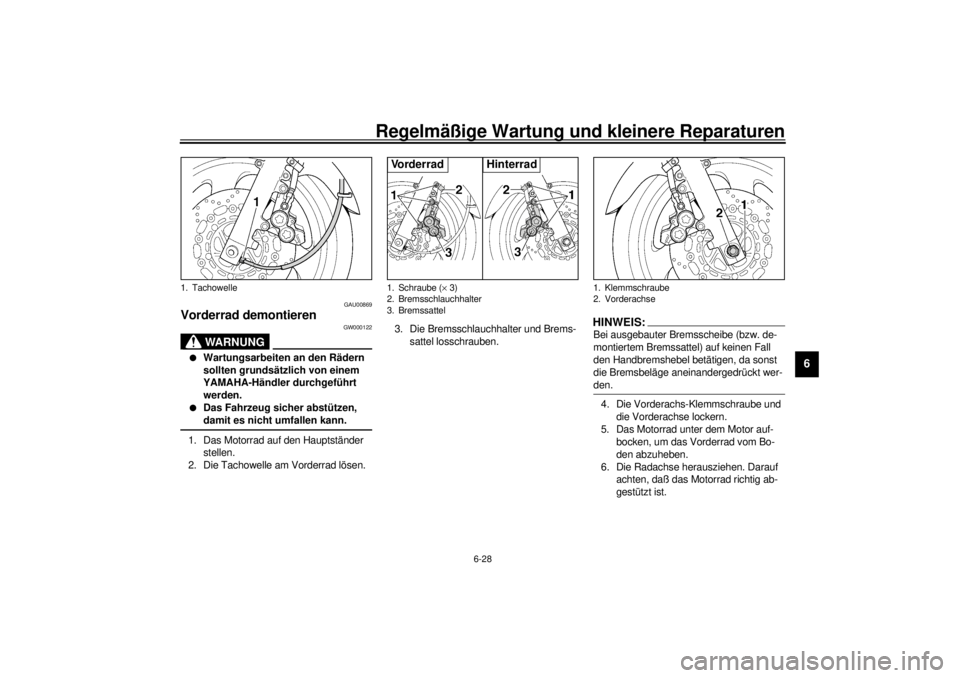

Vorderrad demontieren
GW000122
WARNUNG
@ l
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einem
YAMAHA-Händler durchgeführt
werden.
l
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
@1. Das Motorrad auf den Hauptständer
stellen.
2. Die Tachowelle am Vorderrad lösen.3. Die Bremsschlauchhalter und Brems-
sattel losschrauben.
HINWEIS:@ Bei ausgebauter Bremsscheibe (bzw. de-
montiertem Bremssattel) auf keinen Fall
den Handbremshebel betätigen, da sonst
die Bremsbeläge aneinandergedrückt wer-
den. @4. Die Vorderachs-Klemmschraube und
die Vorderachse lockern.
5. Das Motorrad unter dem Motor auf-
bocken, um das Vorderrad vom Bo-
den abzuheben.
6. Die Radachse herausziehen. Darauf
achten, daß das Motorrad richtig ab-
gestützt ist.
1. Tachowelle
1. Schraube (´ 3)
2. Bremsschlauchhalter
3. BremssattelVorderrad
Hinterrad
1. Klemmschraube
2. Vorderachse
