Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU00073
Stromkreis der Ölstand-Warnleuchte prüfen
CB-52G
Einige Sekunden warten.
(Siehe HINWEIS.)
Ölstand-Warnleuchte erlischt.
Ölstand-Warnleuchte brennt weiter.
Motorölstand prüfen.
Ölstand-Warn-
leuchte brennt.
Ölstand-Warnleuchte brennt
noch immer nicht.
Motorölstand und Strom-
kreis der Warnleuchte sind in
Ordnung. Fahrzeug kann
gefahren werden.
Kupplungshebel ziehen oder Getriebe in Leerlauf-
stellung bringen und Starterschalter drücken.
Den Stromkreis der Warn-
leuchte von einem YAMAHA-
Händler überprüfen lassen.
Ölstand ist
ausreichend.
Motoröl
nachfüllen.Ölstand ist
zu niedrig.
Zündschlüssel auf “ON”,
Motorstoppschalter auf “ ”
HINWEIS:Beim Einschalten der Zündung sollte die Ölstand-
Warnleuchte aufleuchten und erlöschen. Leuchtet die
Kontrolleuchte nicht auf, den Stromkreis vom YAMAHA-
Händler prüfen lassen.

Armaturen, Bedienungselemente und deren Funktion
3-4
3
GAU00097
TachometerZum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der Ta-
geskilometerzähler kann mit dem Rück-
stellknopf auf Null zurückgesetzt werden.
In Verbindung mit der Tankanzeige kann
damit z. B. die durchschnittliche Reich-
weite einer Tankfüllung ermittelt werden,
was die Planung von Tankintervallen er-
laubt.
GAU00101
DrehzahlmesserDer elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
GC000003
ACHTUNG:@ Nicht in den roten Bereich drehen!
Roter Bereich: ab 9.500 U/min @
GAU00109
Diebstahlanlage (Sonderzubehör)Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
1. Rückstellknopf
2. Tageskilometerzähler
3. Kilometerzähler
4. Tachometer
1. Drehzahlmesser
2. Roter Bereich

Armaturen, Bedienungselemente und deren Funktion
3-5
3
GAU00110
TankanzeigeDie Tankanzeige zeigt den Kraftstoffvorrat
an. Wenn die Nadel auf “E” (empty = leer)
absinkt, verbleiben noch ca. 4,5 L Kraftstoff
im Tank.
GAU00118
Lenkerarmaturen
GAU00120
Lichthupenschalter “PASS”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU00121
Abblendschalter
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“ ” stellen.
GAU00127
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter in
Richtung “ ” drücken; vor dem Linksab-
biegen den Schalter in Richtung “ ” drük-
ken. Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.
1. Tankanzeige
1. Lichthupenschalter “PASS”
2. Abblendschalter
3. Blinkerschalter
4. Hupenschalter “ ”

Armaturen, Bedienungselemente und deren Funktion
3-6
3
GAU00138
Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen,
z. B. bei überdrehendem Motor, klemmen-
der Drosselklappe oder Umfallen des
Motorrads. Der Motor kann nur in Schalter-
stellung “ ” laufen. Den Schalter nur in
Notsituationen auf “ ” stellen.
GAU00134
Lichtschalter
In der Position “ ” sind der Scheinwerfer,
die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet.
In der Position “ ” sind lediglich das
Standlicht vorn, die Instrumentenbeleuch-
tung und das Rücklicht eingeschaltet.
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:@ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen. @
1. Motorstoppschalter
2. Lichtschalter
3. Starterschalter “ ”

Armaturen, Bedienungselemente und deren Funktion
3-7
3
GAU00153
KupplungshebelDer Kupplungshebel, der einen Anlaßsperr-
schalter beherbergt, befindet sich auf der
linken Seite des Lenkers. (Für nähere Infor-
mationen über den Kupplungsschalter die
Anweisungen zum Anlassen des Motors
lesen.)
Zum Auskuppeln den Kupplungshebel
zügig ziehen, beim Einkuppeln gefühlvoll
loslassen, um ein weiches Einrücken der
Kupplung zu gewährleisten.Der Abstand des Kupplungshebels zum
Lenkergriff kann eingestellt werden. Dazu
den Hebel nach vorn drücken und die He-
belposition durch Drehen des Einstellrads
verändern. Die Einstellung auf dem Ein-
stellrad muß mit der Pfeilmarkierung auf
dem Hebel fluchten.
GAU00157
FußschalthebelDie Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung ge-
schaltet.
1. Kupplungshebel
1. Kupplungshebel-Einstellrad
2. Pfeilmarkierung
1. Fußschalthebel

Armaturen, Bedienungselemente und deren Funktion
3-8
3
GAU00161
HandbremshebelDer Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.Der Abstand des Handbremshebels zum
Gasdrehgriff kann eingestellt werden.
Dazu den Hebel nach vorne drücken und
die Hebelposition durch Drehen des Ein-
stellrads verändern. Die Einstellung auf
dem Einstellrad muß mit der Pfeilmarkie-
rung auf dem Hebel fluchten.
GAU00162
FußbremshebelDer Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der rech-
ten Fußraste. Zum Betätigen der Hinterrad-
bremse, den Hebel mit dem Fuß nach un-
ten drücken.
1. Handbremshebel
1. Pfeilmarkierung
2. Handbremshebel-Einstellrad
1. Fußbremshebel

Armaturen, Bedienungselemente und deren Funktion
3-9
3
GAU02935

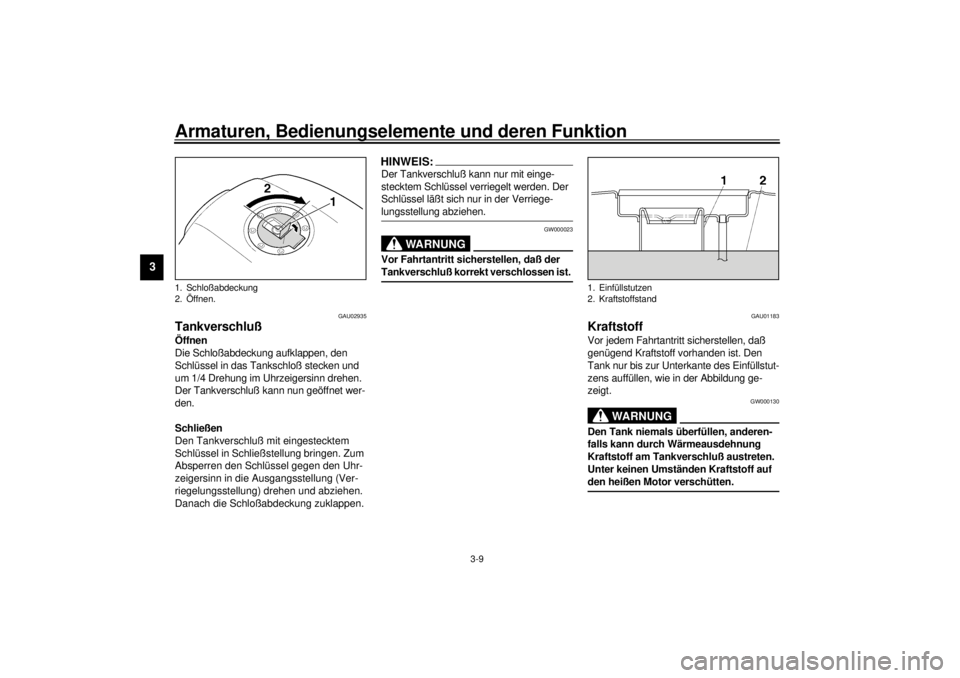

TankverschlußÖffnen
Die Schloßabdeckung aufklappen, den
Schlüssel in das Tankschloß stecken und
um 1/4 Drehung im Uhrzeigersinn drehen.
Der Tankverschluß kann nun geöffnet wer-
den.
Schließen
Den Tankverschluß mit eingestecktem
Schlüssel in Schließstellung bringen. Zum
Absperren den Schlüssel gegen den Uhr-
zeigersinn in die Ausgangsstellung (Ver-
riegelungsstellung) drehen und abziehen.
Danach die Schloßabdeckung zuklappen.
HINWEIS:@ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel verriegelt werden. Der
Schlüssel läßt sich nur in der Verriege-
lungsstellung abziehen. @
GW000023
WARNUNG
@ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. @
GAU01183
KraftstoffVor jedem Fahrtantritt sicherstellen, daß
genügend Kraftstoff vorhanden ist. Den
Tank nur bis zur Unterkante des Einfüllstut-
zens auffüllen, wie in der Abbildung ge-
zeigt.
GW000130
WARNUNG
@ Den Tank niemals überfüllen, anderen-
falls kann durch Wärmeausdehnung
Kraftstoff am Tankverschluß austreten.
Unter keinen Umständen Kraftstoff auf
den heißen Motor verschütten. @
1. Schloßabdeckung
2. Öffnen.
1. Einfüllstutzen
2. Kraftstoffstand

Armaturen, Bedienungselemente und deren Funktion
3-10
3
GAU00185
ACHTUNG:@ Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem trockenen, sauberen Lappen
abwischen. @
GAU00191
HINWEIS:@ Tritt bei hoher Last (Vollgas) Motorklingeln
bzw. -klopfen auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
höherer Oktanzahl verwenden. @
GAU00207

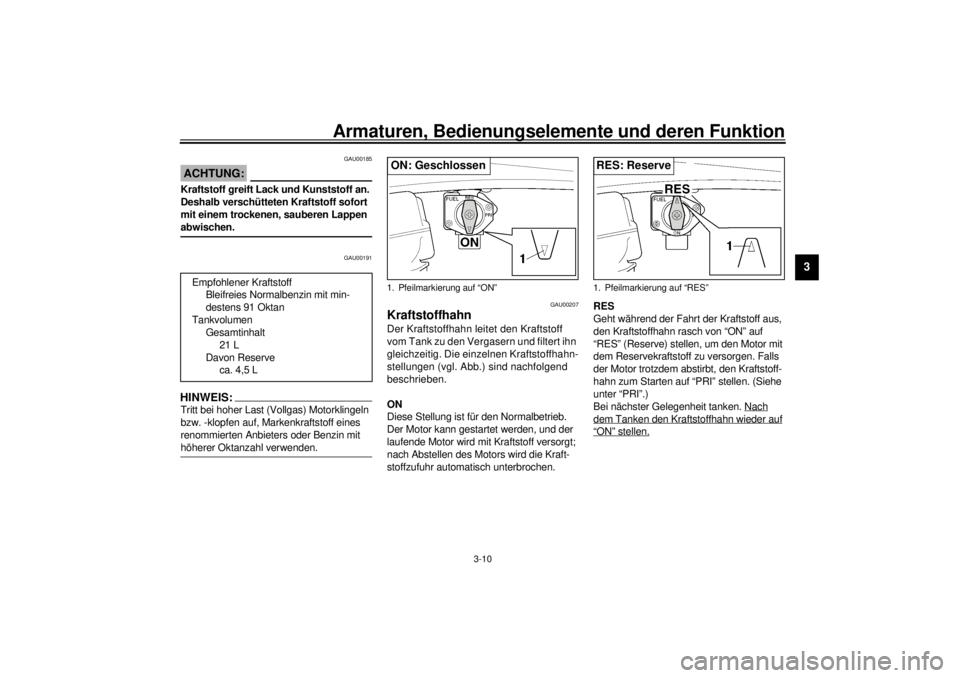

KraftstoffhahnDer Kraftstoffhahn leitet den Kraftstoff
vom Tank zu den Vergasern und filtert ihn
gleichzeitig. Die einzelnen Kraftstoffhahn-
stellungen (vgl. Abb.) sind nachfolgend
beschrieben.
ON
Diese Stellung ist für den Normalbetrieb.
Der Motor kann gestartet werden, und der
laufende Motor wird mit Kraftstoff versorgt;
nach Abstellen des Motors wird die Kraft-
stoffzufuhr automatisch unterbrochen.RES
Geht während der Fahrt der Kraftstoff aus,
den Kraftstoffhahn rasch von “ON” auf
“RES” (Reserve) stellen, um den Motor mit
dem Reservekraftstoff zu versorgen. Falls
der Motor trotzdem abstirbt, den Kraftstoff-
hahn zum Starten auf “PRI” stellen. (Siehe
unter “PRI”.)
Bei nächster Gelegenheit tanken. Nach

dem Tanken den Kraftstoffhahn wieder auf

“ON” stellen.
Empfohlener Kraftstoff
Bleifreies Normalbenzin mit min-
destens 91 Oktan
Tankvolumen
Gesamtinhalt
21 L
Davon Reserve
ca. 4,5 L
1. Pfeilmarkierung auf “ON”ON: Geschlossen
1. Pfeilmarkierung auf “RES”RES: Reserve
