2000 YAMAHA XJR 1300 Betriebsanleitungen (in German)

Wichtige Fahr- und Bedienungshinweise
5-5
5
GAU02941
Empfohlene Schaltpunkte
(nur CH)Die nachfolgende Tabelle zeigt die empfoh-
lenen Schaltpunkte beim Beschleunigen.CF-25GHINWEIS:@ Wenn direkt um zwei Stufen, beispielsweise
vom 4. in den 2. Gang, hinuntergeschaltet
werden soll, das Motorrad entsprechend zu-
erst auf eine Geschwindigkeit von 35 km/h
abbremsen. @
GAU00424
Tips zum KraftstoffsparenDer Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.l
Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.
l
Den Choke so früh wie möglich ab-
schalten.
l
Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.
l
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
l
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU01128
EinfahrvorschriftenDie ersten 1.600 km sind ausschlaggebend
für die Leistung und Lebensdauer des neu-
en Motors. Darum sollten die nachfolgen-
den Anweisungen sorgfältig gelesen und
genau beachtet werden. Der Motor darf
während der ersten 1.600 km nicht zu stark
beansprucht werden, da verschiedene
Bauteile während dieser Einfahrzeit auf das
korrekte Betriebsspiel einlaufen. Daher sind
hohe Drehzahlen, längeres Vollgasfahren
und andere Belastungen, die den Motor
stark erhitzen, während der Einfahrzeit zu
vermeiden.
Schaltpunkt
(km/h)
1. Gang®
2. Gang
2. Gang®
3. Gang
3. Gang®
4. Gang
4. Gang®
5. Gang23
36
50
60

Wichtige Fahr- und Bedienungshinweise
5-6
5
GAU01329*
0–1.000 km
Drehzahlen über 4.000 U/min vermeiden.
1.000–1.600 km
Dauerdrehzahlen über 5.000 U/min vermei-
den.
GC000052*
ACHTUNG:@ Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter wechseln. @Nach 1.600 km
Das Motorrad kann voll ausgefahren wer-
den.
GC000053*
ACHTUNG:@ l
Drehzahlen im roten Bereich unbe-
dingt vermeiden.
l
Bei Motorstörungen während der
Einfahrzeit sofort den YAMAHA-
Händler aufsuchen.
@
GAU00460
ParkenZum Parken den Motor abstellen und den
Zündschlüssel abziehen.
GW000058
WARNUNG
@ Schalldämpfer und Abgaskanäle werden
sehr heiß. Darum so parken, daß Kinder
oder Fußgänger die heißen Teile nicht
versehentlich berühren können. Das
Fahrzeug nicht auf abschüssigem oder
weichem Untergrund abstellen, damit es
nicht umfallen kann. @

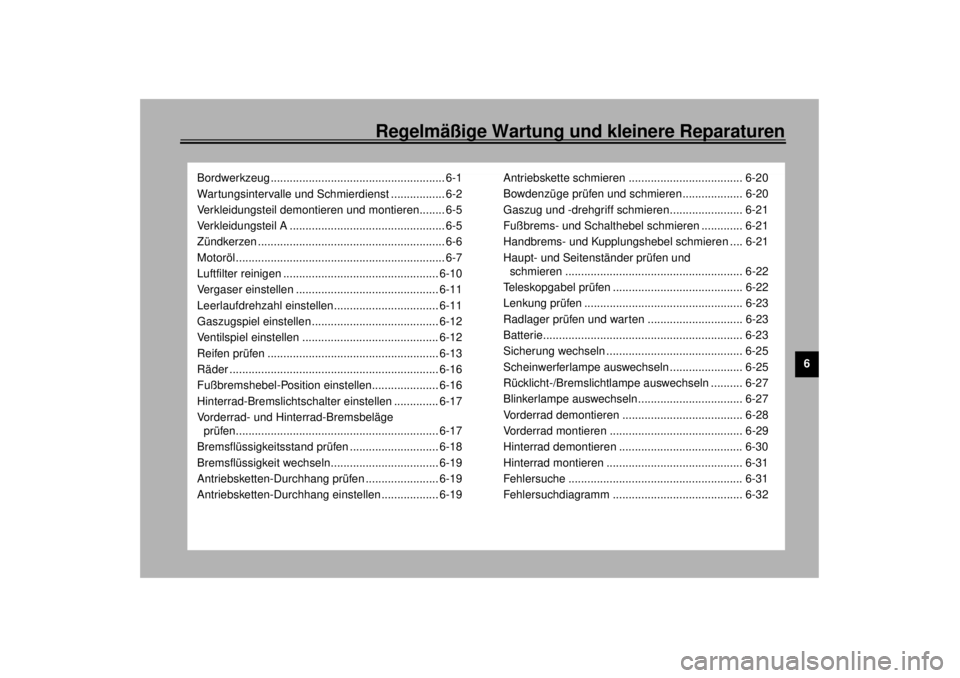

6
Regelmäßige Wartung und kleinere Reparaturen
Bordwerkzeug ....................................................... 6-1
Wartungsintervalle und Schmierdienst ................. 6-2
Verkleidungsteil demontieren und montieren........ 6-5
Verkleidungsteil A ................................................. 6-5
Zündkerzen ........................................................... 6-6
Motoröl .................................................................. 6-7
Luftfilter reinigen ................................................. 6-10
Vergaser einstellen ............................................. 6-11
Leerlaufdrehzahl einstellen................................. 6-11
Gaszugspiel einstellen ........................................ 6-12
Ventilspiel einstellen ........................................... 6-12
Reifen prüfen ...................................................... 6-13
Räder .................................................................. 6-16
Fußbremshebel-Position einstellen..................... 6-16
Hinterrad-Bremslichtschalter einstellen .............. 6-17
Vorderrad- und Hinterrad-Bremsbeläge
prüfen................................................................ 6-17
Bremsflüssigkeitsstand prüfen ............................ 6-18
Bremsflüssigkeit wechseln.................................. 6-19
Antriebsketten-Durchhang prüfen ....................... 6-19
Antriebsketten-Durchhang einstellen .................. 6-19Antriebskette schmieren .................................... 6-20
Bowdenzüge prüfen und schmieren................... 6-20
Gaszug und -drehgriff schmieren....................... 6-21
Fußbrems- und Schalthebel schmieren ............. 6-21
Handbrems- und Kupplungshebel schmieren .... 6-21
Haupt- und Seitenständer prüfen und
schmieren ........................................................ 6-22
Teleskopgabel prüfen ......................................... 6-22
Lenkung prüfen .................................................. 6-23
Radlager prüfen und warten .............................. 6-23
Batterie............................................................... 6-23
Sicherung wechseln ........................................... 6-25
Scheinwerferlampe auswechseln ....................... 6-25
Rücklicht-/Bremslichtlampe auswechseln .......... 6-27
Blinkerlampe auswechseln................................. 6-27
Vorderrad demontieren ...................................... 6-28
Vorderrad montieren .......................................... 6-29
Hinterrad demontieren ....................................... 6-30
Hinterrad montieren ........................................... 6-31
Fehlersuche ....................................................... 6-31
Fehlersuchdiagramm ......................................... 6-32

6-1
6
GAU00462
6-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regelmä-
ßige Schmierung und korrekte Einstellung
können optimale Leistung und Sicherheit
gewährleisten. Jeder Fahrer ist für die Ver-
kehrssicherheit seines Fahrzeugs selbst
verantwortlich. Die hier empfohlenen Zeit-
abstände für Wartung und Schmierung
sollten jedoch lediglich als Richtwerte für
den Normalbetrieb angesehen werden.
Je nach Wetterbedingungen, Belastung
und Einsatzgebiet können in Abweichung
des regelmäßigen Wartungsplans kürzere

Intervalle notwendig
werden.
Dieses Kapitel informiert über die wichtig-
sten Kontroll-, Einstellungs- und Schmie-
rungsarbeiten.
GW000060
WARNUNG
@ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese seinem YAMAHA-Händler
überlassen. @
GAU00469

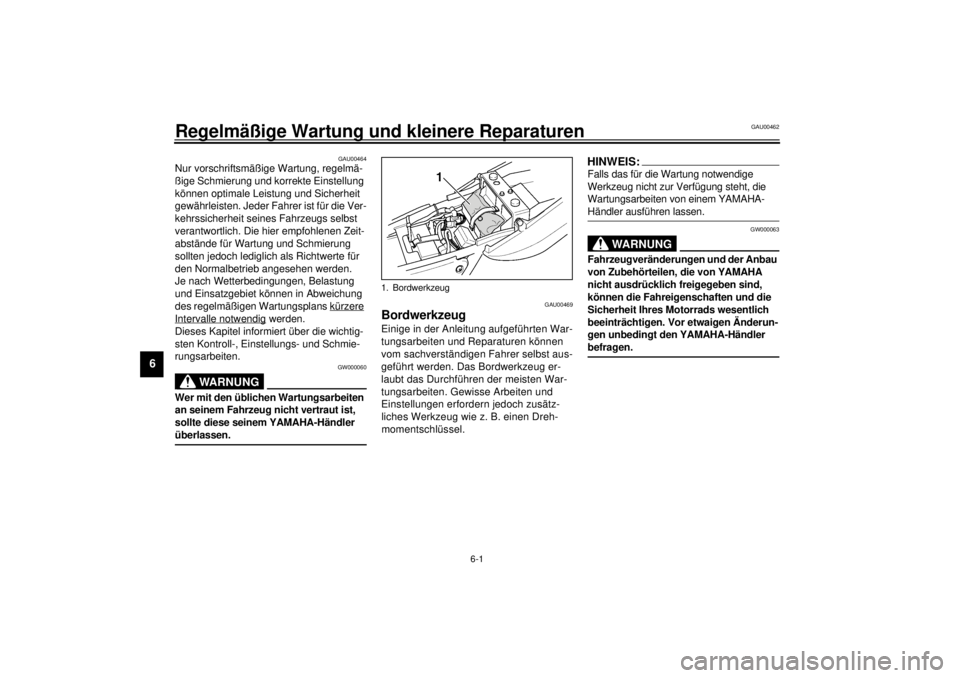

BordwerkzeugEinige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug er-
laubt das Durchführen der meisten War-
tungsarbeiten. Gewisse Arbeiten und
Einstellungen erfordern jedoch zusätz-
liches Werkzeug wie z. B. einen Dreh-
momentschlüssel.
HINWEIS:@ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. @
GW000063
WARNUNG
@ Fahrzeugveränderungen und der Anbau
von Zubehörteilen, die von YAMAHA
nicht ausdrücklich freigegeben sind,
können die Fahreigenschaften und die
Sicherheit Ihres Motorrads wesentlich
beeinträchtigen. Vor etwaigen Änderun-
gen unbedingt den YAMAHA-Händler
befragen. @
1. Bordwerkzeug

Regelmäßige Wartung und kleinere Reparaturen
6-2
6
GAU00473
Wartungsintervalle und Schmierdienst
CP-01GNr. Bezeichnung Ausführung
Erstinspektion(n. 1.000 km)Alle
6.000 km,
spätest. n.
6 Mon.12.000 km,
spätest. n.
12 Mon.
1
*Kraftstoffleitung• Kraftstoffschläuche und Unterdruckschlauch auf Risse und
Beschädigung prüfen.
• Gegebenenfalls erneuern.ÖÖ
2*Kraftstoffilter• Zustand prüfen.
• Gegebenenfalls erneuern.Ö
3 Zündkerzen• Zustand prüfen.
• Reinigen, Elektrodenabstand einstellen, ggf. erneuern.ÖÖÖ
4*Ventilspiel• Kontrollieren.
• Gegebenenfalls einstellen.Alle 24.000 km, spätestens nach 24 Monaten
5 Luftfilter• Reinigen, ggf. erneuern.ÖÖ
6*Kupplung• Funktion prüfen, Flüssigkeitsstand kontrollieren, Anlage auf
Undichtigkeit prüfen. (Siehe HINWEIS auf Seite 6-4.)
• Entsprechend korrigieren.ÖÖÖ
7*Vorderradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren, Anlage auf
Undichtigkeit prüfen. (Siehe HINWEIS auf Seite 6-4.)
• Entsprechend korrigieren.
• Scheibenbremsbeläge kontrollieren, ggf. erneuern.ÖÖÖ
8*Hinterradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren, Anlage auf
Undichtigkeit prüfen. (Siehe HINWEIS auf Seite 6-4.)
• Entsprechend korrigieren.
• Scheibenbremsbeläge kontrollieren, ggf. erneuern.ÖÖÖ
9*Räder• Auf Unwucht, Schlag und Beschädigung prüfen.
• Auswuchten, ggf. erneuern.ÖÖ
10*Reifen• Profiltiefe kontrollieren, auf Beschädigung prüfen.
• Gegebenenfalls erneuern.
• Luftdruck kontrollieren.
• Gegebenenfalls korrigieren.ÖÖ

Regelmäßige Wartung und kleinere Reparaturen
6-3
6
11
*Radlager• Auf Schwergängigkeit und Beschädigung prüfen.
• Gegebenenfalls erneuern.ÖÖ
12*Schwingenlager• Spiel kontrollieren.
• Gegebenenfalls korrigieren.
• Alle 24.000 km, spätestens nach 24 Monaten mit
Molybdändisulfidfett schmieren.ÖÖ
13 Antriebskette• Kettendurchhang kontrollieren.
• Gegebenenfalls einstellen. Sicherstellen, daß das Hinterrad
korrekt ausgerichtet ist.
• Reinigen und schmieren.Alle 1.000 km sowie nach jeder
Fahrzeugwäsche und Regenfahrt
14*Lenkkopflager• Spiel kontrollieren und auf Schwergängigkeit prüfen.
• Entsprechend korrigieren.
• Alle 24.000 km, spätestens nach 24 Monaten mit Lithiumfett
schmieren.ÖÖ
15*Schraubverbindungen
am Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.
• Gegebenenfalls festziehen.ÖÖ
16 Seitenständer, Hauptständer• Funktion prüfen.
• Gegebenenfalls korrigieren.ÖÖ
17*Seitenständerschalter• Funktion prüfen.
• Gegebenenfalls erneuern.ÖÖÖ
18*Teleskopgabel• Funktion und auf Undichtigkeit prüfen.
• Gegebenenfalls korrigieren.ÖÖ
19*Federbeine• Funktion und Stoßdämpfer auf Undichtigkeit prüfen.
• Gegebenenfalls Federbein komplett erneuern.ÖÖ
20*Vergaser• Leerlaufdrehzahl, Synchronisation und Kaltstarteinrichtung
kontrollieren.
• Gegebenenfalls einstellen.ÖÖÖ Nr. Bezeichnung Ausführung
Erstinspektion(n. 1.000 km)Alle
6.000 km,
spätest. n.
6 Mon.12.000 km,
spätest. n.
12 Mon.

Regelmäßige Wartung und kleinere Reparaturen
6-4
6
* Diese Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher vom YAMAHA-Händler verrichtet werden.
GAU02971
HINWEIS:@ l
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
l
Brems-/Kupplungsanlagen und -flüssigkeit:
• Regelmäßig den Flüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bauteile von Hauptbremszylinder und Bremssattel sowie Kupplungsgeber- und -nehmerzylinder
erneuern und die Flüssigkeit wechseln.
• Die Schläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
@21 Motoröl• Ölstand kontrollieren und Fahrzeug auf Undichtigkeiten
prüfen.
• Gegebenenfalls korrigieren.
• Wechseln (bei Betriebstemperatur).ÖÖÖ
22 Ölfiltereinsatz• Erneuern.ÖÖ Nr. Bezeichnung Ausführung
Erstinspektion(n. 1.000 km)Alle
6.000 km,
spätest. n.
6 Mon.12.000 km,
spätest. n.
12 Mon.
