2000 YAMAHA XJ900S Manuale de Empleo (in Spanish)

ESPECIFICACIONES
8-3
8
Carga máxima* 205 kg
Presión de aire (neumático frío)
Hasta 90 kg de carga*
Frontal 225 kPa (2,25 kg/cm
2, 2,25 bar)
Trasero 250 kPa (2,50 kg/cm2, 2,50 bar)
Desde 90 kg a carga máxima*
Frontal 250 kPa (2,50 kg/cm2, 2,50 bar)
Trasero 290 kPa (2,90 kg/cm2, 2,90 bar)
Uso alta velocidad
Frontal 250 kPa (2,50 kg/cm2, 2,50 bar)
Trasero 290 kPa (2,90 kg/cm2, 2,90 bar)
* La carga es el peso total de cargamento, conductor, pasajero y
accesorios.
Ruedas
Frontal
Tipo Presofundida
Ta m a ñ o 1 7 ´ MT 3,00
Trasero
Tipo Presofundida
Ta m a ñ o 1 7 ´ MT 4,00Frenos
Frontal
Tipo Doble, Freno de disco
Operación Operación con mano derecha
Líquido DOT 4
Trasero
TipoUnico, Freno de disco
OperaciónOperación con pie derecho
Líquido DOT 4
Suspensión
Frontal
Tipo Horqulla telescópica
Trasero
Tipo Brazo oscilante
(suspensión de articulación)
Amortiguador
Frontal Resorte en espiral / amortiguador de
aceite
Trasero Resorte en espiral de gas / amorti-
guador de aceite
Trayectoria de la rueda
Frontal 140 mm
Trasero 110 mm
S_4km_Spec.fm Page 3 Tuesday, September 21, 1999 11:31 AM

ESPECIFICACIONES
8-4
8
Sistema eléctrico
Sistema de encendido T.C.I. (digital)
Sistema estándar
Tipo Generador de C.A.
Salida estándar 13,5 V, 34 A 5.000 rpm
Batería
Tipo YTX14-BS
Vataje, capacidad 12 V, 12 AH
Tipo del faroBombilla de cuarzo (halógena)
Vataje de bombilla ´
cantidad
Faro 12 V, 60/55 W ´ 1
Luz trasera/del freno 12 V, 5/21 W ´ 2
Luz auxiliar 12 V, 4 W ´ 1
Luz del señalizador 12 V, 21 W ´ 4
Luz del medidor 12 V, 3,4 W ´ 4
Luz indicadora de punto muerto 12 V, 3,4 W ´ 1
Luz indicadora de luz de carretera 12 V, 3,4 W ´ 1
Indicador del nivel de aceite 12 V, 3,4 W ´ 1
Luz indicadora de giro 12 V, 3,4 W ´ 2
Luz indicadora de combustible 12 V, 3,4 W ´ 1Fusibles
Fusible principal 30 A
Fusible del sistema de señalización 20 A
Fusible del faro 15 A
Fusible de la luz de peligro 10 A
Fusible del encendido 10 A
Fusible de reloj 10 A
S_4km_Spec.fm Page 4 Tuesday, September 21, 1999 11:31 AM

S_4km_Spec.fm Page 5 Tuesday, September 21, 1999 11:31 AM

9
INFORMACION PARA EL CONSUMIDOR
Registros del número de identification........................................................... 9-1
Número de identificación de la llave .............................................................. 9-1
Número de identificación del vehículo .......................................................... 9-1
Etiqueta del modelo........................................................................................ 9-2
S_4km_ConsumerTOC.fm Page 1 Tuesday, September 21, 1999 11:31 AM

9-1
9
SAU01039
9-INFORMACION PARA EL CONSUMIDOR
SAU02944
Registros del número de identifica-
tionRegistre el número de identificación de la llave,
número de identificación del vehículo y la infor-
mación de la etiqueta del modelo en los espacios
suministrados para facilitar el pedido de repues-
tos a unconcesionario Yamaha o para referencia
en caso de robo del vehículo.
1. NUMERO DE IDENTIFICACION DE
LA LLAVE:CA-02S2. NUMERO DE IDENTIFICACION DEL
VEHICULO:CA-02S3. INFORMACION DE LA ETIQUETA
DEL MODELO:CA-01SSAU01041
Número de identificación de la llaveEl número de identificación de la llave está es-
tampado en la etiqueta de la llave. Registre este
número en el espacio suministrado como refe-
rencia para cuando deba pedir una llave nueva.
SAU01043
Número de identificación del vehícu-
loEl número de identificación del vehículo se es-
tampa en el tubo del cabezal de dirección. Regis-
tre este número en el espacio correspondiente.NOTA:@ El número de identificación se usa para identifi-
car su motocicleta y puede usarse para el regis-
tro de su motocicleta con la autoridad que otorga
la licencia de conducción en su estado. @
1. Número de identificación de la llave
1. Número de identificación del vehículo
S_4km_Consumer.fm Page 1 Tuesday, September 21, 1999 11:31 AM

INFORMACION PARA EL CONSUMIDOR
9-2
9
SAU01050
Etiqueta del modeloLa etiqueta del modelo estádherida al bastidor de-
bajo del asiento. (Para ver los procedimientos de
extracción del asiento, consulte la página 3-15.)
Registre la información de esta etiqueta en el es-
pacio provisto. Esta información será necesaria
para hacer pedidos de repuestos de su concesio-
nario Yamaha.1. Etiqueta del modelo
S_4km_Consumer.fm Page 2 Tuesday, September 21, 1999 11:31 AM

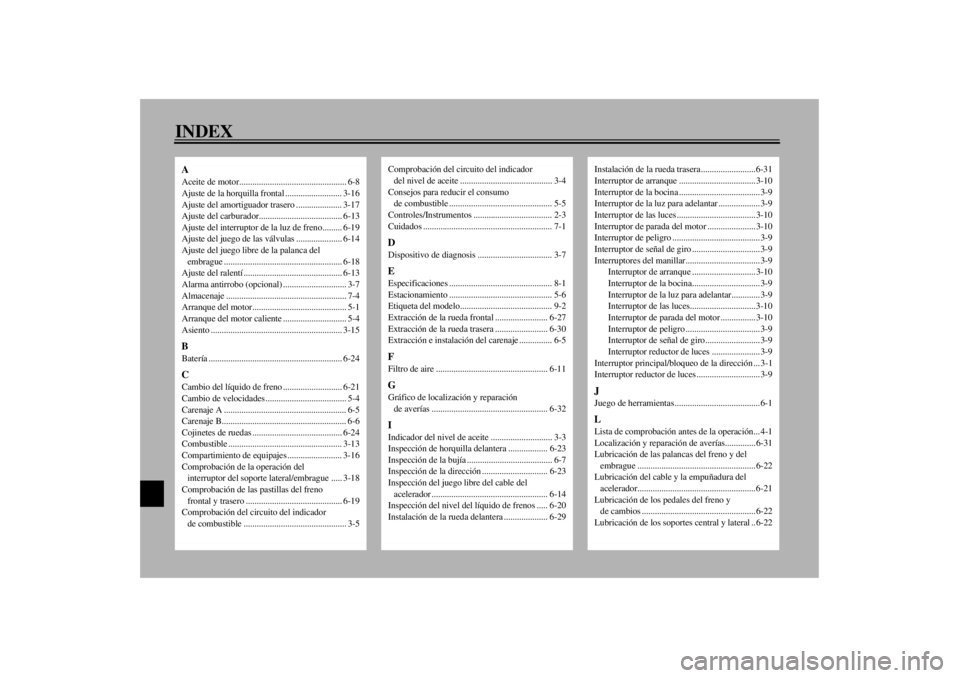

10-INDEXAAceite de motor................................................. 6-8
Ajuste de la horquilla frontal .......................... 3-16
Ajuste del amortiguador trasero ..................... 3-17
Ajuste del carburador...................................... 6-13
Ajuste del interruptor de la luz de freno......... 6-19
Ajuste del juego de las válvulas ..................... 6-14
Ajuste del juego libre de la palanca del
embrague ...................................................... 6-18
Ajuste del ralentí ............................................. 6-13
Alarma antirrobo (opcional) ............................. 3-7
Almacenaje ....................................................... 7-4
Arranque del motor........................................... 5-1
Arranque del motor caliente ............................. 5-4
Asiento ............................................................ 3-15BBatería ............................................................. 6-24CCambio del líquido de freno ........................... 6-21
Cambio de velocidades ..................................... 5-4
Carenaje A ........................................................ 6-5
Carenaje B......................................................... 6-6
Cojinetes de ruedas ......................................... 6-24
Combustible .................................................... 3-13
Compartimiento de equipajes ......................... 3-16
Comprobación de la operación del
interruptor del soporte lateral/embrague ..... 3-18
Comprobación de las pastillas del freno
frontal y trasero ............................................ 6-19
Comprobación del circuito del indicador
de combustible ............................................... 3-5
Comprobación del circuito del indicador
del nivel de aceite .......................................... 3-4
Consejos para reducir el consumo
de combustible ............................................... 5-5
Controles/Instrumentos .................................... 2-3
Cuidados ........................................................... 7-1DDispositivo de diagnosis .................................. 3-7EEspecificaciones ............................................... 8-1
Estacionamiento ............................................... 5-6
Etiqueta del modelo.......................................... 9-2
Extracción de la rueda frontal ........................ 6-27
Extracción de la rueda trasera ........................ 6-30
Extracción e instalación del carenaje ............... 6-5FFiltro de aire ................................................... 6-11GGráfico de localización y reparación
de averías ..................................................... 6-32IIndicador del nivel de aceite ............................ 3-3
Inspección de horquilla delantera .................. 6-23
Inspección de la bujía ....................................... 6-7
Inspección de la dirección .............................. 6-23
Inspección del juego libre del cable del
acelerador ..................................................... 6-14
Inspección del nivel del líquido de frenos ..... 6-20
Instalación de la rueda delantera .................... 6-29
Instalación de la rueda trasera......................... 6-31
Interruptor de arranque ................................... 3-10
Interruptor de la bocina ..................................... 3-9
Interruptor de la luz para adelantar ................... 3-9
Interruptor de las luces .................................... 3-10
Interruptor de parada del motor ...................... 3-10
Interruptor de peligro ........................................ 3-9
Interruptor de señal de giro ............................... 3-9
Interruptores del manillar.................................. 3-9
Interruptor de arranque ............................. 3-10
Interruptor de la bocina............................... 3-9
Interruptor de la luz para adelantar............. 3-9
Interruptor de las luces.............................. 3-10
Interruptor de parada del motor ................ 3-10
Interruptor de peligro .................................. 3-9
Interruptor de señal de giro......................... 3-9
Interruptor reductor de luces ...................... 3-9
Interruptor principal/bloqueo de la dirección ... 3-1
Interruptor reductor de luces ............................. 3-9JJuego de herramientas....................................... 6-1LLista de comprobación antes de la operación... 4-1
Localización y reparación de averías.............. 6-31
Lubricación de las palancas del freno y del
embrague ...................................................... 6-22
Lubricación del cable y la empuñadura del
acelerador...................................................... 6-21
Lubricación de los pedales del freno y
de cambios .................................................... 6-22
Lubricación de los soportes central y lateral .. 6-22
S_4kmIX.fm Page 1 Tuesday, September 21, 1999 11:32 AM

INDEX
Luces indicadoras ............................................. 3-3
Indicador del nivel de aceite ....................... 3-3
Luces indicadoras de giro ........................... 3-3
Luz indicadora de combustible .................. 3-3
Luz indicadora de luz de carretera ............. 3-3
Luz indicadora de punto muerto................. 3-3
Luces indicadoras de giro ................................. 3-3
Luz indicadora de combustible......................... 3-3
Luz indicadora de luz de carretera.................... 3-3
Luz indicadora de punto muerto ....................... 3-3MManguera de respiración del depósito de
combustible (sólo para Alemania) ............... 3-14
Mantenimiento y lubricación periódicos .......... 6-2
Medidor de combustible ................................... 3-8NNeumáticos...................................................... 6-15
Número de identificación de la llave ................ 9-1
Número de identificación del vehículo ............ 9-1PPalanca del embrague ..................................... 3-10
Palanca del estrangulador (choke) “ ” ...... 3-14
Palanca del freno delantero............................. 3-11
Pedal de cambio .............................................. 3-11
Pedal del freno trasero .................................... 3-11
Piense siempre primero en la seguridad ........... 1-1
Portacascos ...................................................... 3-15
Puntos de cambio recomendado
(solamente para Suiza) ................................... 5-5
RReemplazo de fusibles .................................... 6-25
Reemplazo de la bombilla del faro................. 6-26
Reemplazo del aceite del engranaje final....... 6-11
Registros del número de identification ............ 9-1
Reloj digital ...................................................... 3-8
Revisión y lubricación de los cables .............. 6-21
Rodaje del motor .............................................. 5-5
Ruedas............................................................. 6-18SSoporte lateral ................................................. 3-18TTacómetro ......................................................... 3-6
Tapa del depósito de combustible .................. 3-12VVelocímetro ...................................................... 3-6
Vista derecha .................................................... 2-2
Vista izquierda .................................................. 2-1
S_4kmIX.fm Page 2 Tuesday, September 21, 1999 11:32 AM
