2000 BMW MOTORRAD R 1100 S Libretto di uso e manutenzione (in Italian)

2
23
Controlli di sicurezza
1
MAX
2
MIN

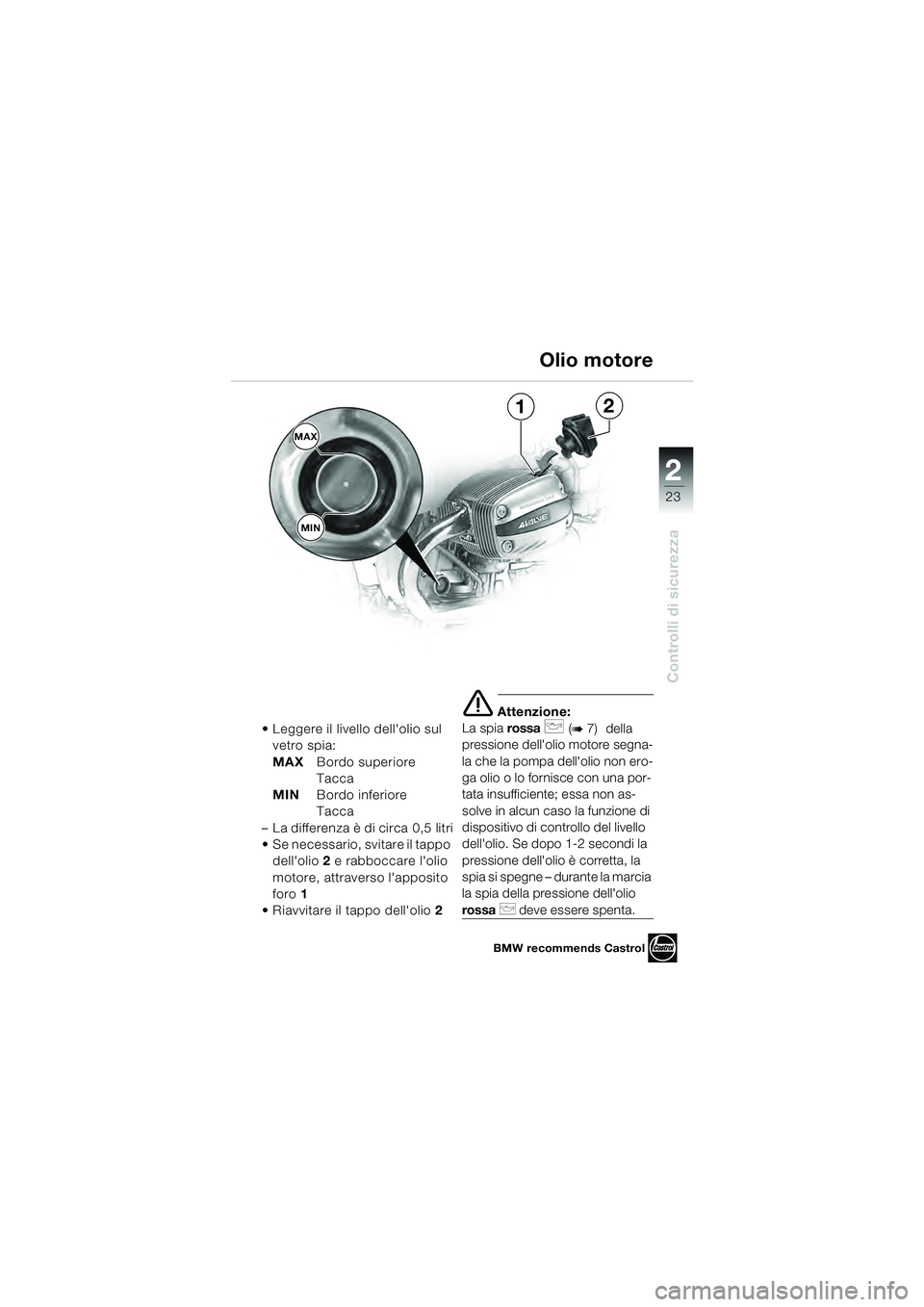

Leggere il livello dell'olio sul vetro spia:
MAX Bordo superiore
Tacca
MIN Bordo inferiore
Tacca
– La differenza è di circa 0,5 litri
Se necessario, svitare il tappo dell'olio 2 e rabboccare l'olio
motore, attraverso l'apposito
foro 1
Riavvitare il tappo dell'olio 2
e Attenzione:
La spia rossa
p (b 7) della
pressione dell'olio motore segna-
la che la pompa dell'olio non ero-
ga olio o lo fornisce con una por-
tata insufficiente; essa non as-
solve in alcun caso la funzione di
dispositivo di controllo del livello
dell'olio. Se dopo 1-2 secondi la
pressione dell'olio è corretta, la
spia si spegne – durante la marcia
la spia della pressione dell'olio
rossa p deve essere spenta.
Olio motore
BMW recommends Castrol
10sbki4.bk Seite 23 Dienstag, 29. Juni 2010 11:35 11

2
24
Controlli di sicurezza
2

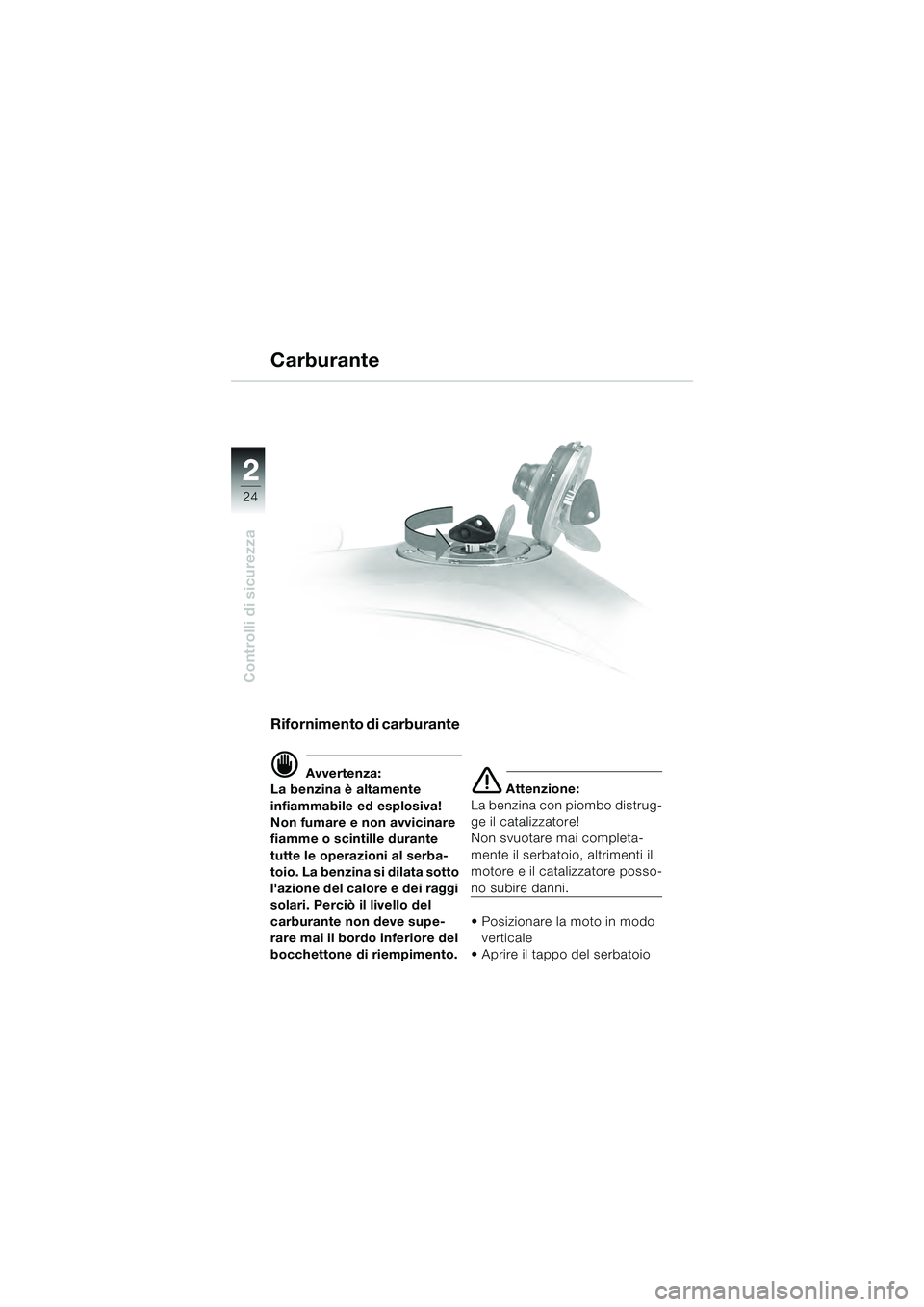

Rifornimento di carburante
d Avvertenza:
La benzina è altamente
infiammabile ed esplosiva!
Non fumare e non avvicinare
fiamme o scintille durante
tutte le operazioni al serba-
toio. La benzina si dilata sotto
l'azione del calore e dei raggi
solari. Perciò il livello del
carburante non deve supe-
rare mai il bordo inferiore del
bocchettone di riempimento.
e Attenzione:
La benzina con piombo distrug-
ge il catalizzatore!
Non svuotare mai completa-
mente il serbatoio, altrimenti il
motore e il catalizzatore posso-
no subire danni.
Posizionare la moto in modo verticale
Aprire il tappo del serbatoio
Carburante
10sbki4.bk Seite 24 Dienstag, 29. Juni 2010 11:35 11

2
25
Controlli di sicurezza

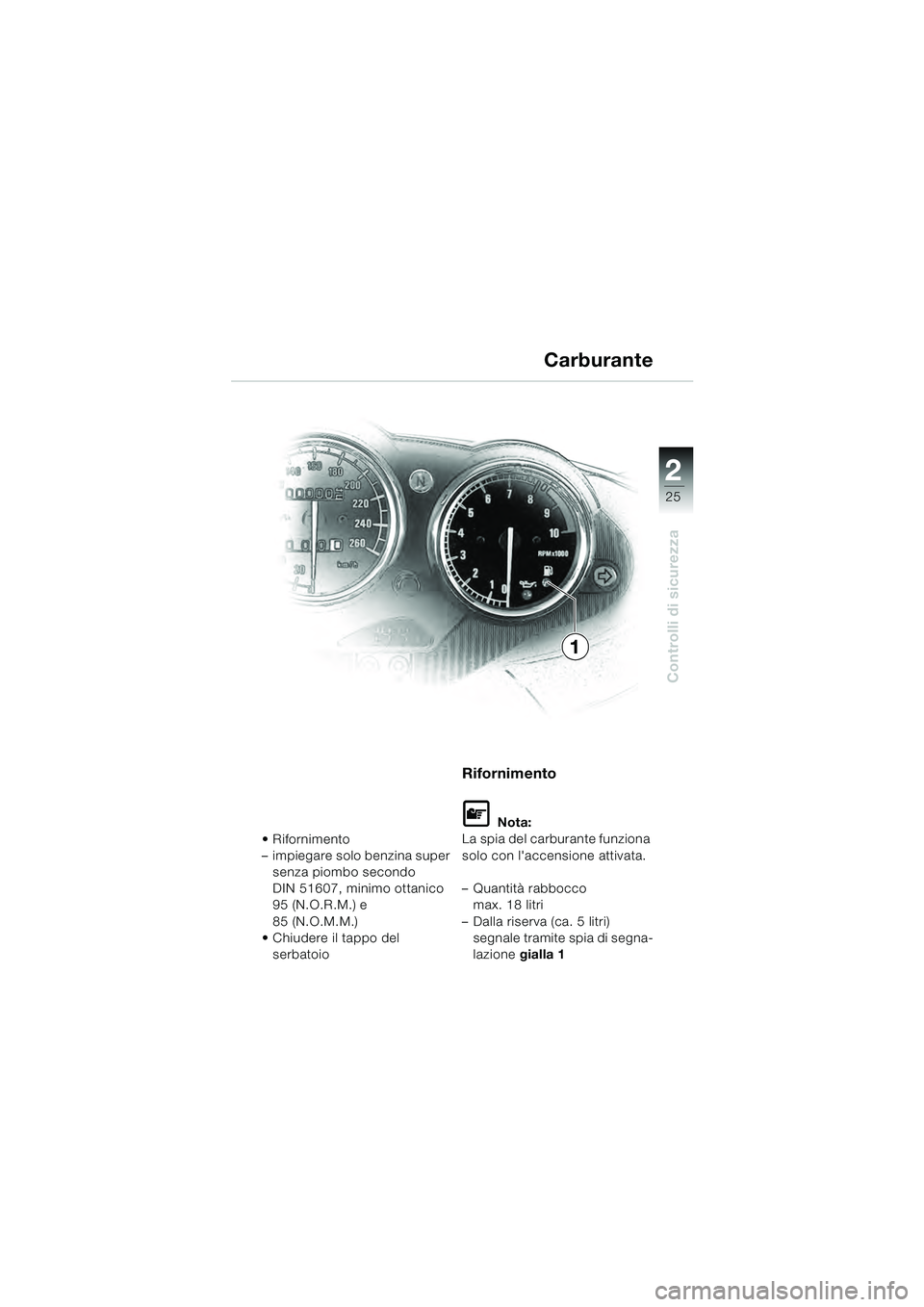

Rifornimento
– impiegare solo benzina super senza piombo secondo
DIN 51607, minimo ottanico
95 (N.O.R.M.) e
85 (N.O.M.M.)
Chiudere il tappo del
serbatoio
Rifornimento
L Nota:
La spia del carburante funziona
solo con l'accensione attivata.
– Quantità rabbocco max. 18 litri
– Dalla riserva (ca. 5 litri) segnale tramite spia di segna-
lazione gialla 1
Carburante
1
10sbki4.bk Seite 25 Dienstag, 29. Juni 2010 11:35 11

2
26
Controlli di sicurezza
2

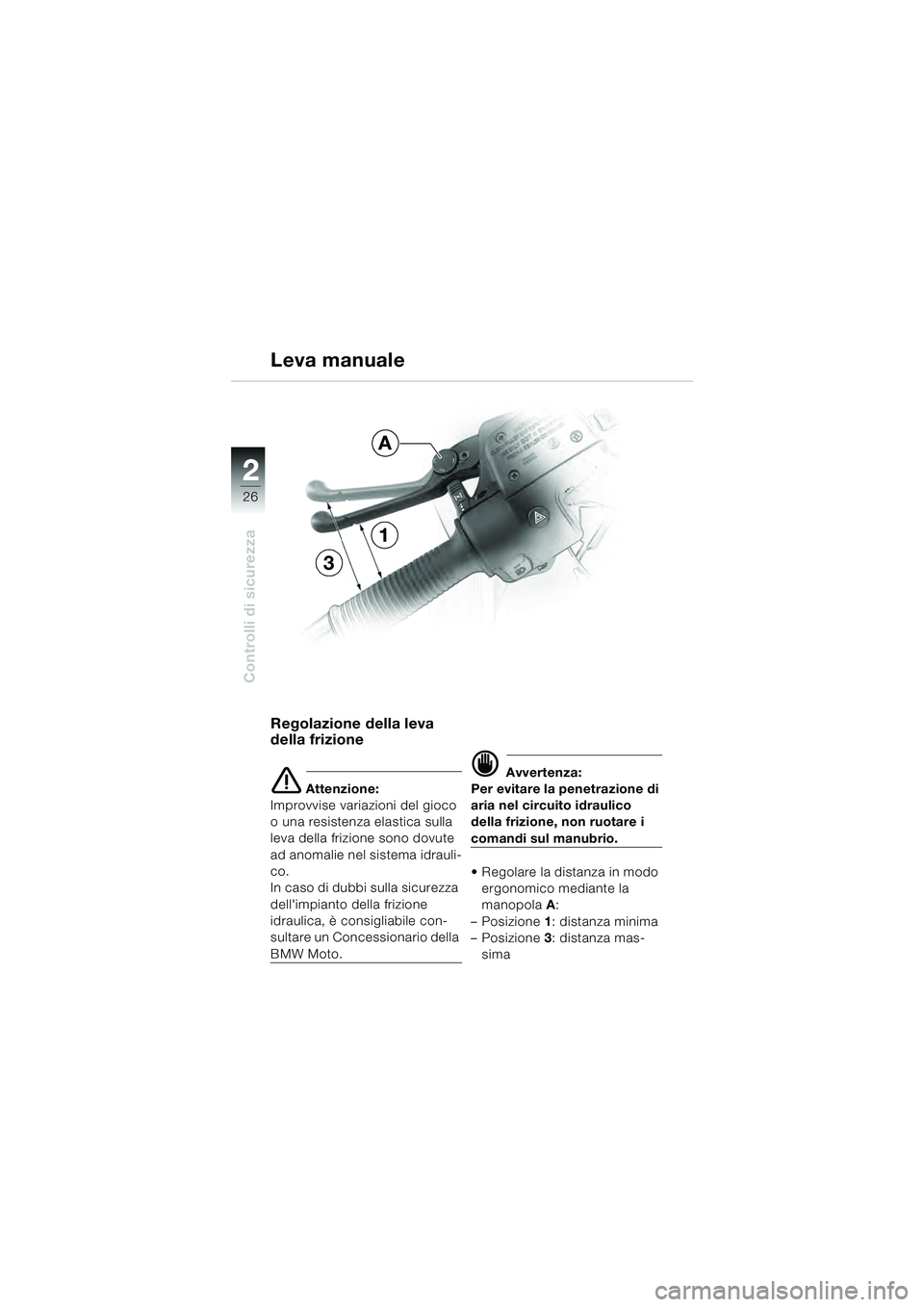

Leva manuale
Regolazione della leva
della frizione
e Attenzione:
Improvvise variazioni del gioco
o una resistenza elastica sulla
leva della frizione sono dovute
ad anomalie nel sistema idrauli-
co.
In caso di dubbi sulla sicurezza
dell'impianto della frizione
idraulica, è consigliabile con-
sultare un Concessionario della
BMW Moto.
d Avvertenza:
Per evitare la penetrazione di
aria nel circuito idraulico
della frizione, non ruotare i
comandi sul manubrio.
Regolare la distanza in modo ergonomico mediante la
manopola A:
– Posizione 1: distanza minima
– Posizione 3: distanza mas-
sima
1
3
A
10sbki4.bk Seite 26 Dienstag, 29. Juni 2010 11:35 11

2
27
Controlli di sicurezza

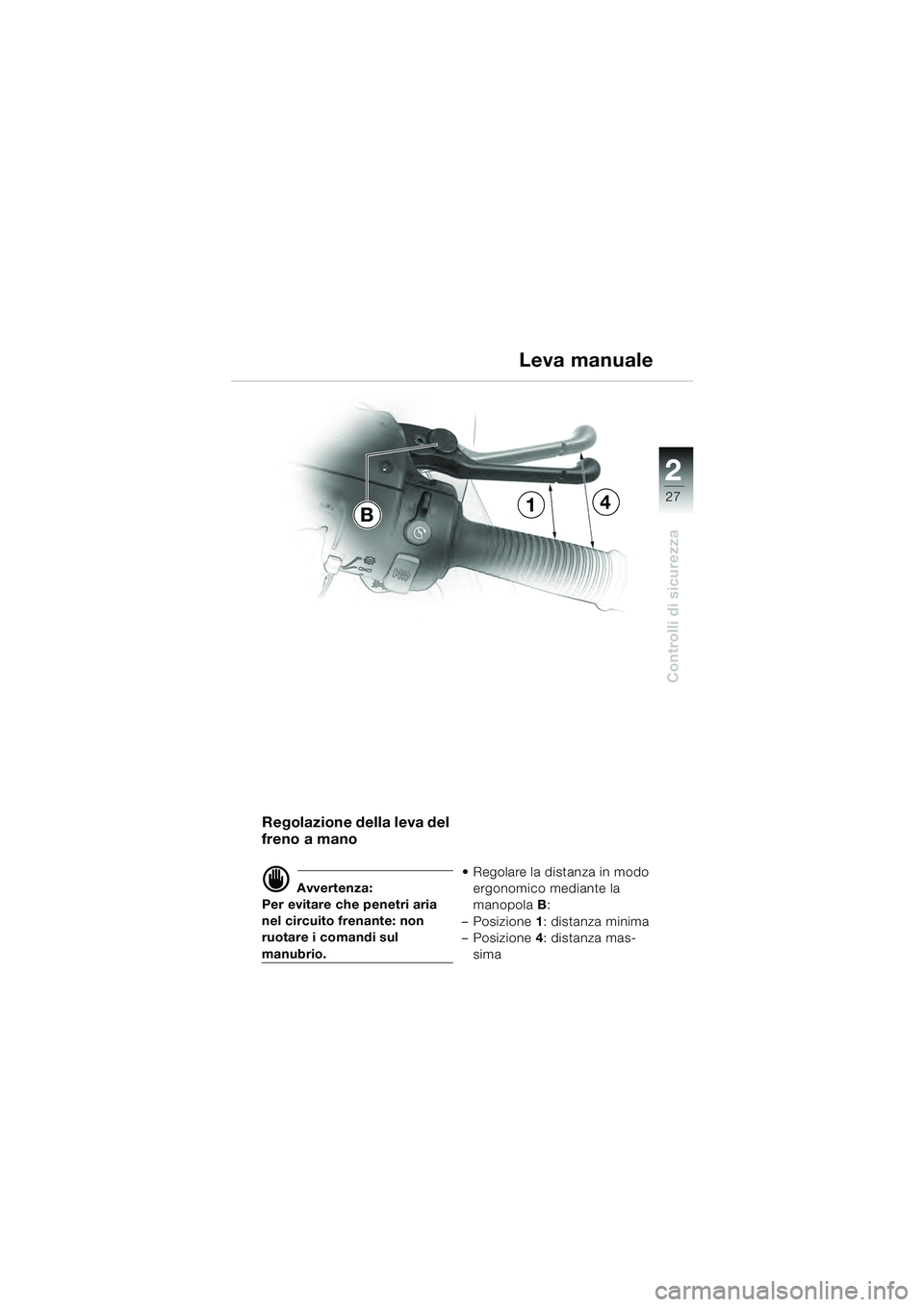

Regolazione della leva del
freno a mano
d Avvertenza:
Per evitare che penetri aria
nel circuito frenante: non
ruotare i comandi sul
manubrio. Regolare la distanza in modo
ergonomico mediante la
manopola B:
– Posizione 1: distanza minima
– Posizione 4: distanza mas-
sima
Leva manuale
14B
10sbki4.bk Seite 27 Dienstag, 29. Juni 2010 11:35 11

2
28
Controlli di sicurezza
2

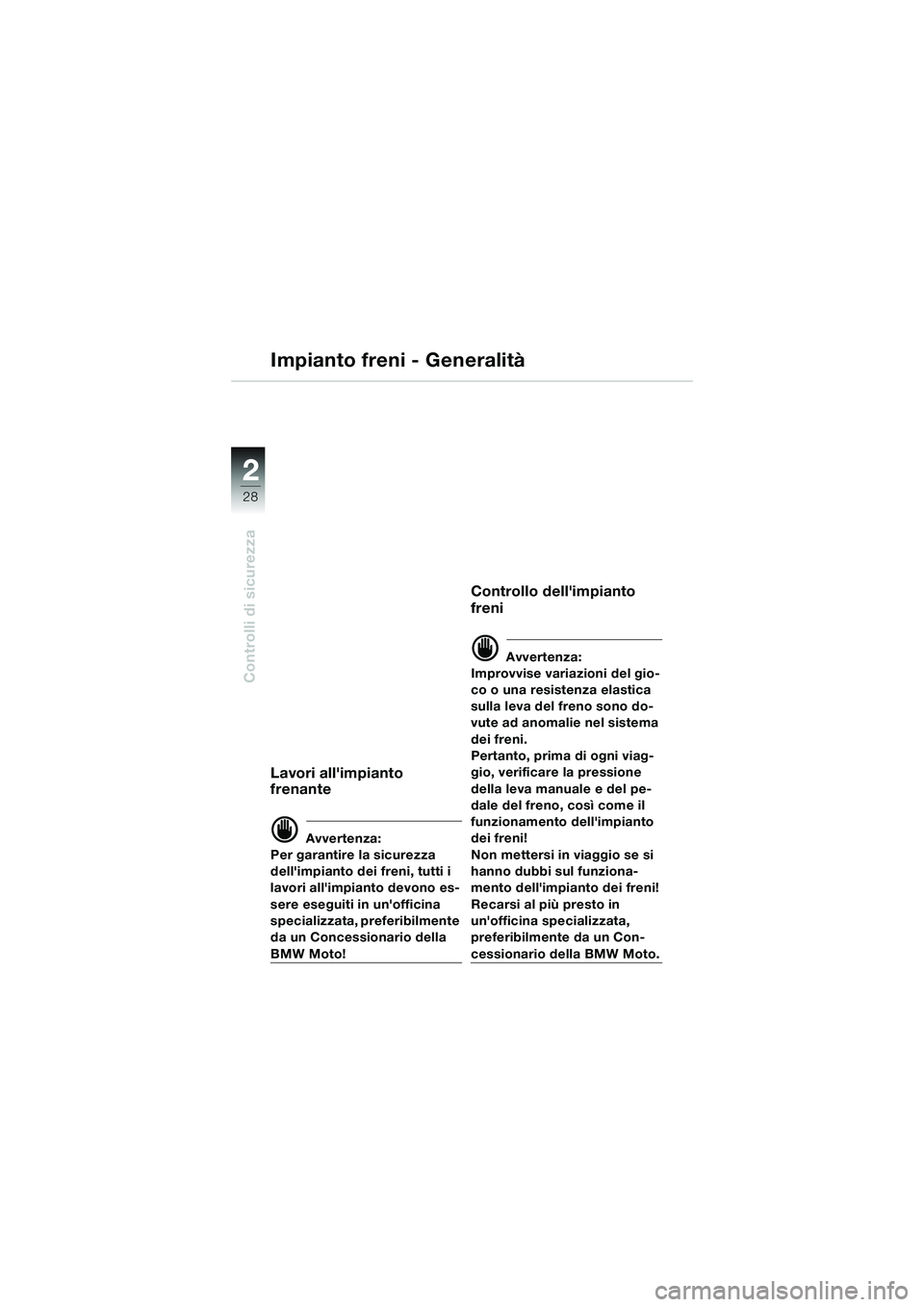

Impianto freni - Generalità
Lavori all'impianto
frenante
d Avvertenza:
Per garantire la sicurezza
dell'impianto dei freni, tutti i
lavori all'impianto devono es-
sere eseguiti in un'officina
specializzata, preferibilmente
da un Concessionario della
BMW Moto!
Controllo dell'impianto
freni
d Avvertenza:
Improvvise variazioni del gio-
co o una resistenza elastica
sulla leva del freno sono do-
vute ad anomalie nel sistema
dei freni.
Pertanto, prima di ogni viag-
gio, verificare la pressione
della leva manuale e del pe-
dale del freno, così come il
funzionamento dell'impianto
dei freni!
Non mettersi in viaggio se si
hanno dubbi sul funziona-
mento dell'impianto dei freni!
Recarsi al più presto in
un'officina specializzata,
preferibilmente da un Con-
cessionario della BMW Moto.
10sbki4.bk Seite 28 Dienstag, 29. Juni 2010 11:35 11

2
29
Controlli di sicurezza

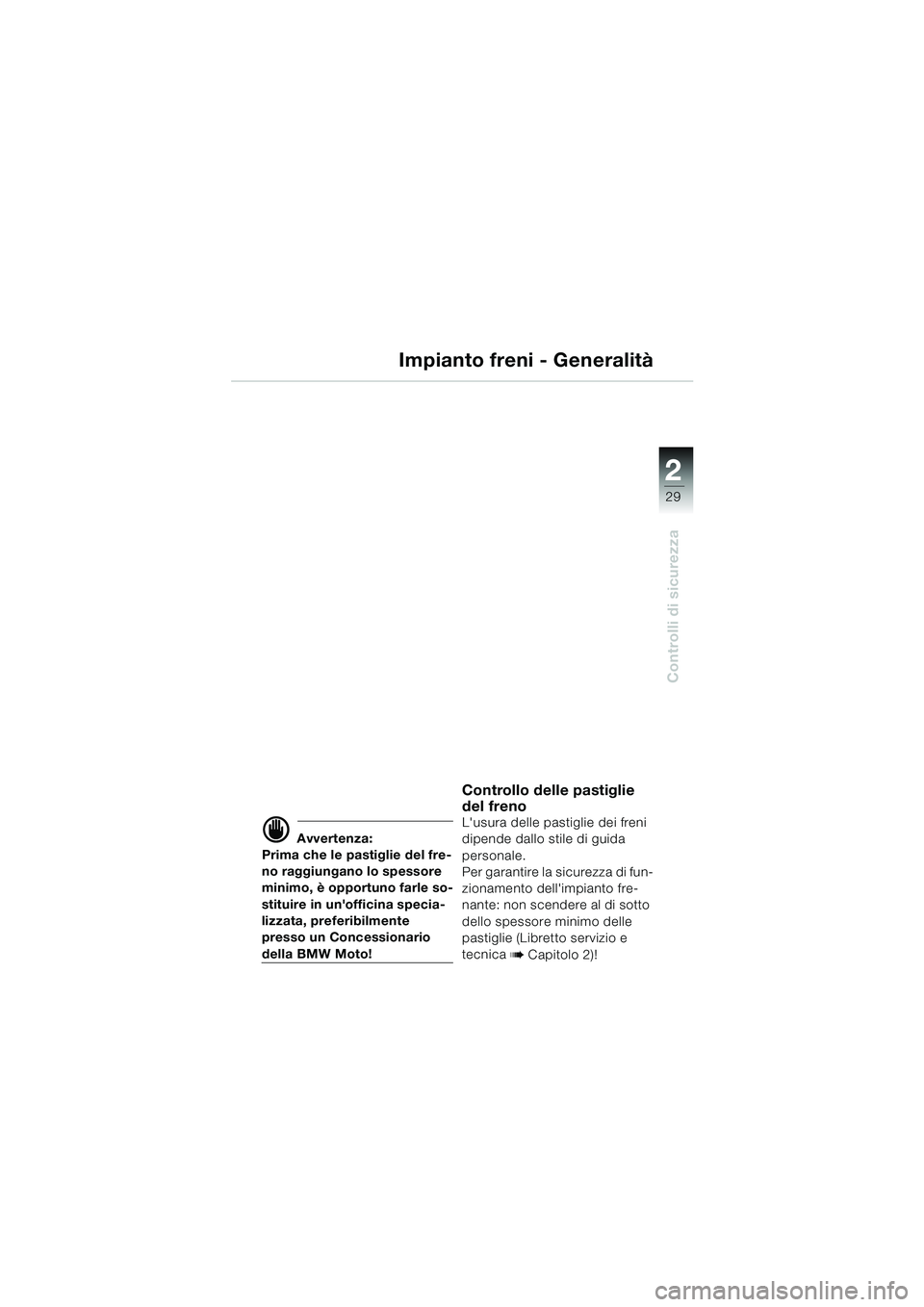

Impianto freni - Generalità
d Avvertenza:
Prima che le pastiglie del fre-
no raggiungano lo spessore
minimo, è opportuno farle so-
stituire in un'officina specia-
lizzata, preferibilmente
presso un Concessionario
della BMW Moto!
Controllo delle pastiglie
del freno
L'usura delle pastiglie dei freni
dipende dallo stile di guida
personale.
Per garantire la sicurezza di fun-
zionamento dell'impianto fre-
nante: non scendere al di sotto
dello spessore minimo delle
pastiglie (Libretto servizio e
tecnica
b Capitolo 2)!
10sbki4.bk Seite 29 Dienstag, 29. Juni 2010 11:35 11

2
30
Controlli di sicurezza
2

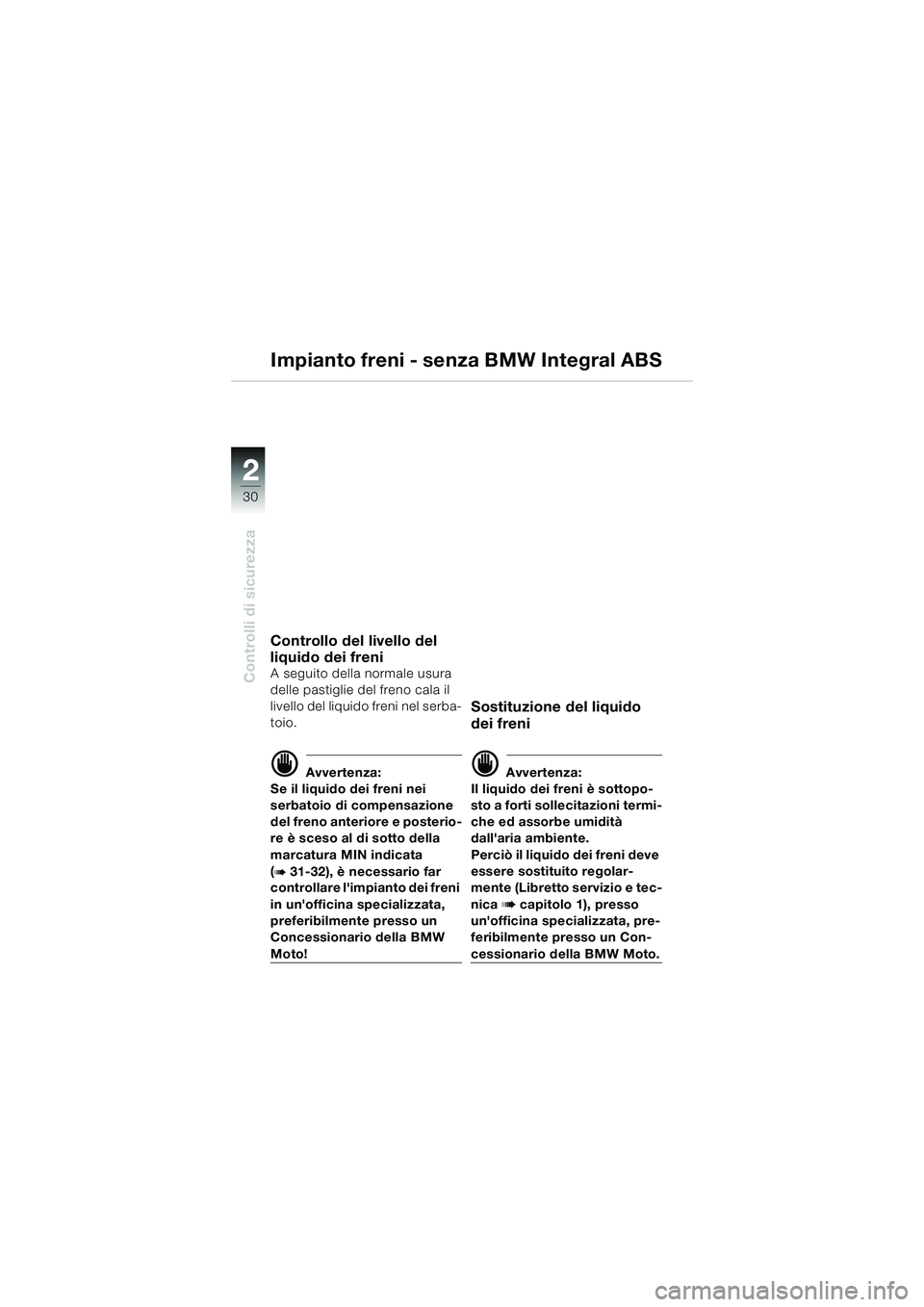

Impianto freni - senza BMW Integral ABS
Controllo del livello del
liquido dei freni
A seguito della normale usura
delle pastiglie del freno cala il
livello del liquido freni nel serba-
toio.
d Avvertenza:
Se il liquido dei freni nei
serbatoio di compensazione
del freno anteriore e posterio-
re è sceso al di sotto della
marcatura MIN indicata
(
b 31-32), è necessario far
controllare l'impianto dei freni
in un'officina specializzata,
preferibilmente presso un
Concessionario della BMW
Moto!
Sostituzione del liquido
dei freni
d Avvertenza:
Il liquido dei freni è sottopo-
sto a forti sollecitazioni termi-
che ed assorbe umidità
dall'aria ambiente.
Perciò il liquido dei freni deve
essere sostituito regolar-
mente (Libretto servizio e tec-
nica
b capitolo 1), presso
un'officina specializzata, pre-
feribilmente presso un Con-
cessionario della BMW Moto.
10sbki4.bk Seite 30 Dienstag, 29. Juni 2010 11:35 11
