2000 BMW MOTORRAD R 1100 S Libretto di uso e manutenzione (in Italian)

Uso e manutenzione
R 1100 S
TIT_S_BA.fm5 Seite 4 Montag, 28. Juni 2010 4:15 16

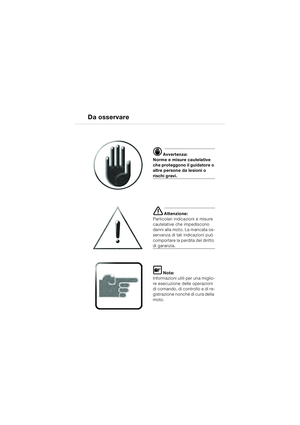

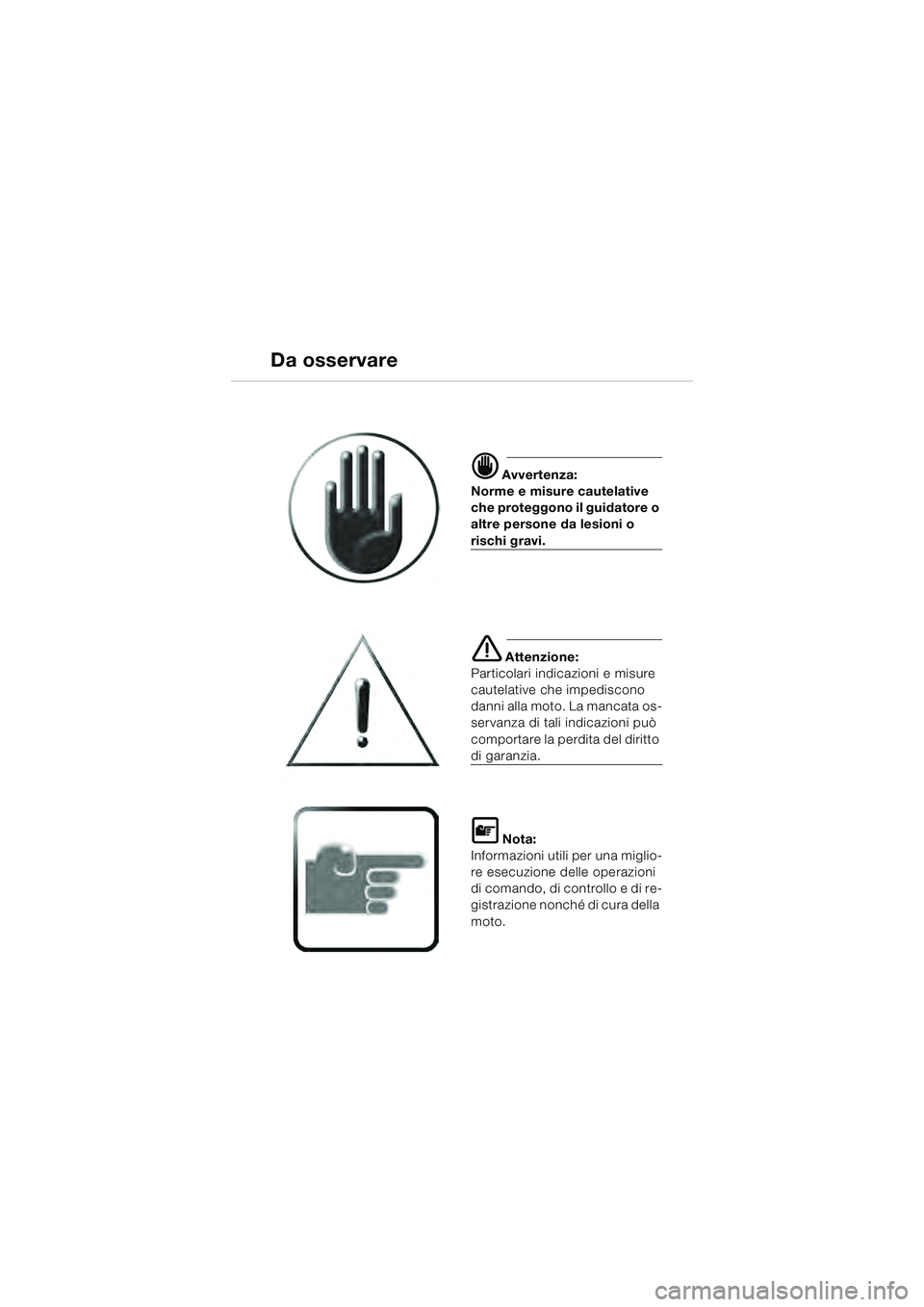

Da osservare
d Avvertenza:
Norme e misure cautelative
che proteggono il guidatore o
altre persone da lesioni o
rischi gravi.
e Attenzione:
Particolari indicazioni e misure
cautelative che impediscono
danni alla moto. La mancata os-
servanza di tali indicazioni può
comportare la perdita del diritto
di garanzia.
L Nota:
Informazioni utili per una miglio-
re esecuzione delle operazioni
di comando, di controllo e di re-
gistrazione nonché di cura della
moto.
10sbki4.bk Seite 92 Dienstag, 29. Juni 2010 11:35 11

1
Introduzione
i

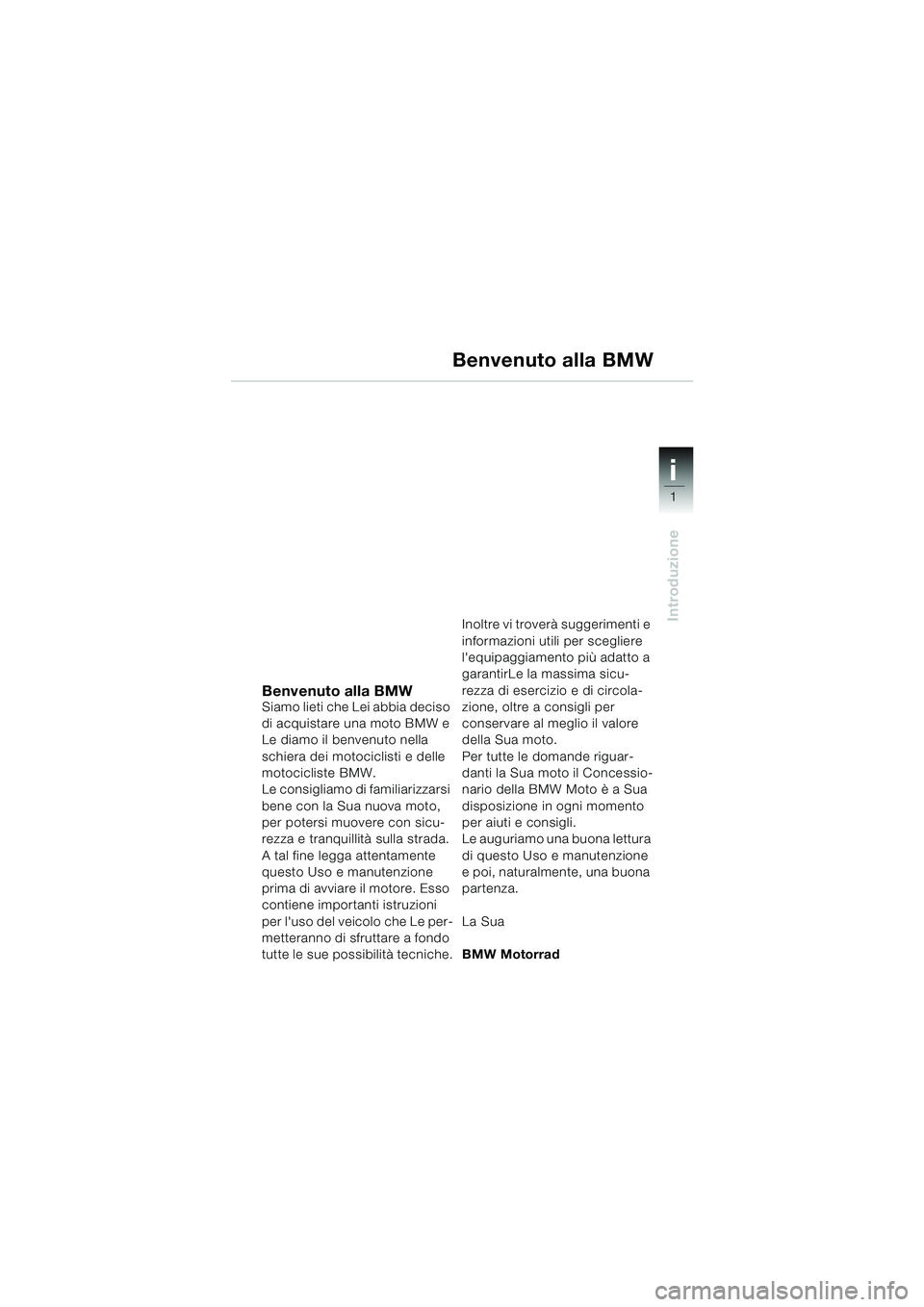

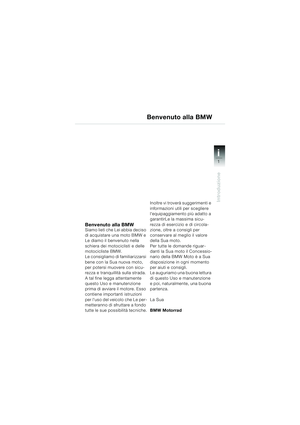

Benvenuto alla BMWSiamo lieti che Lei abbia deciso
di acquistare una moto BMW e
Le diamo il benvenuto nella
schiera dei motociclisti e delle
motocicliste BMW.
Le consigliamo di familiarizzarsi
bene con la Sua nuova moto,
per potersi muovere con sicu-
rezza e tranquillità sulla strada.
A tal fine legga attentamente
questo Uso e manutenzione
prima di avviare il motore. Esso
contiene importanti istruzioni
per l'uso del veicolo che Le per-
metteranno di sfruttare a fondo
tutte le sue possibilità tecniche.Inoltre vi troverà suggerimenti e
informazioni utili per scegliere
l'equipaggiamento più adatto a
garantirLe la massima sicu-
rezza di esercizio e di circola-
zione, oltre a consigli per
conservare al meglio il valore
della Sua moto.
Per tutte le domande riguar-
danti la Sua moto il Concessio-
nario della BMW Moto è a Sua
disposizione in ogni momento
per aiuti e consigli.
Le auguriamo una buona lettura
di questo Uso e manutenzione
e poi, naturalmente, una buona
partenza.
La Sua
BMW Motorrad
Benvenuto alla BMW
10sbki4.bk Seite 1 Dienstag, 29. Juni 2010 11:35 11

i
Introduzione
12
2
12
i

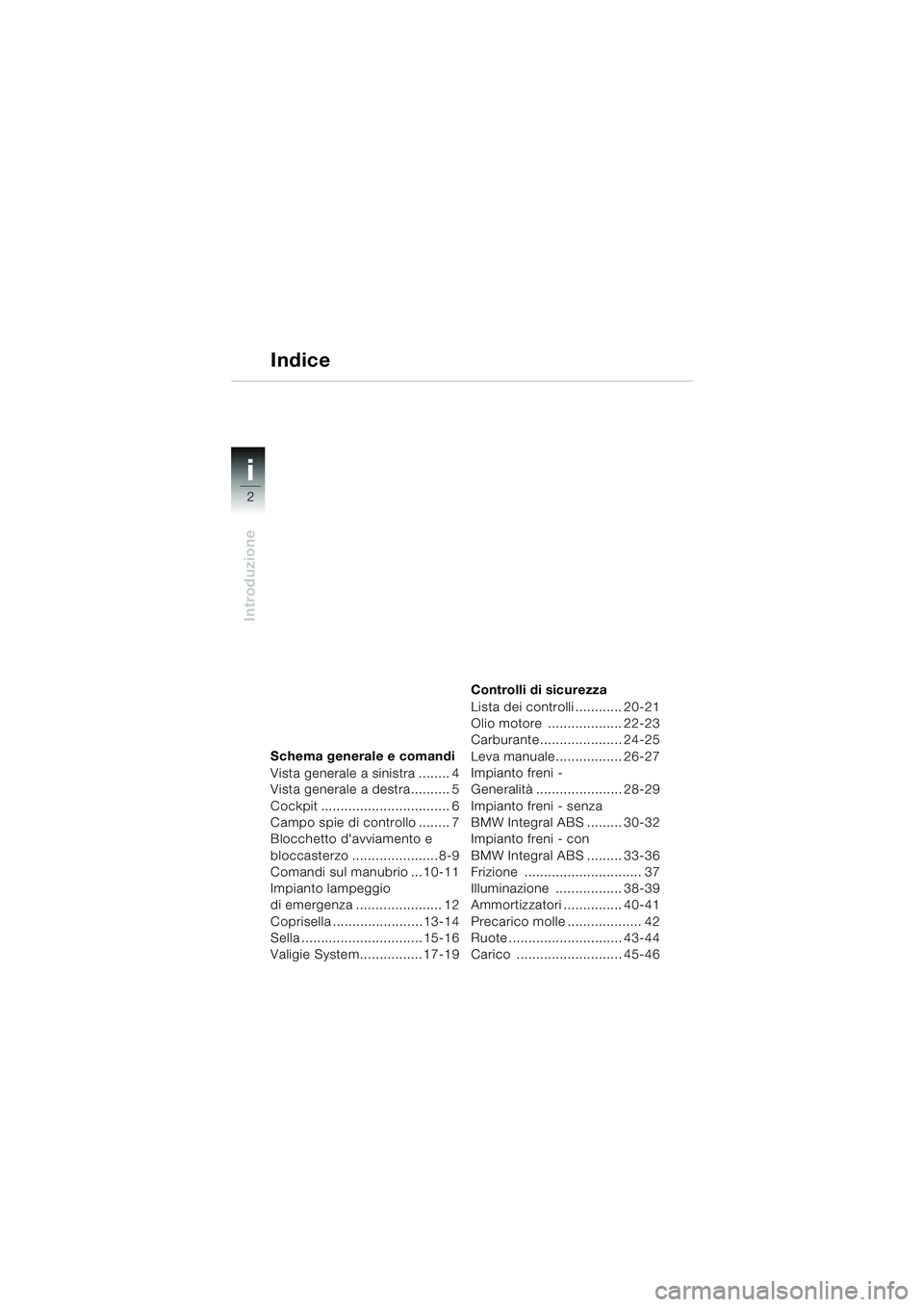

Schema generale e comandi
Vista generale a sinistra ........ 4
Vista generale a destra.......... 5
Cockpit ................................. 6
Campo spie di controllo ........ 7

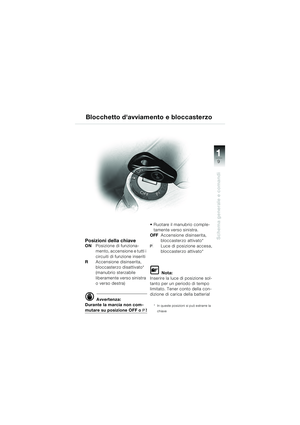

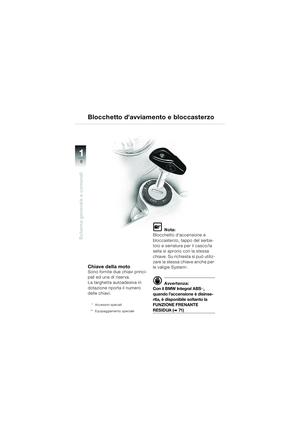

Blocchetto d'avviamento e
bloccasterzo ...................... 8-9

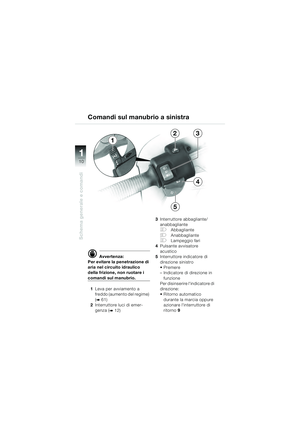

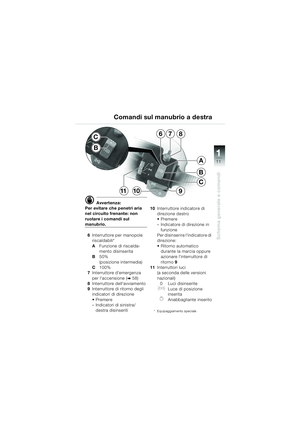

Comandi sul manubrio ... 10-11

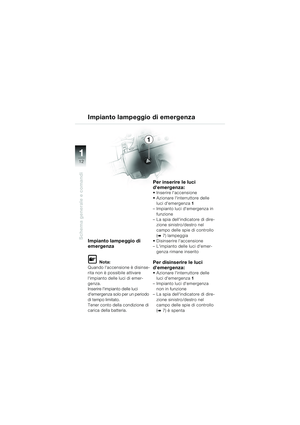

Impianto lampeggio
di emergenza ...................... 12

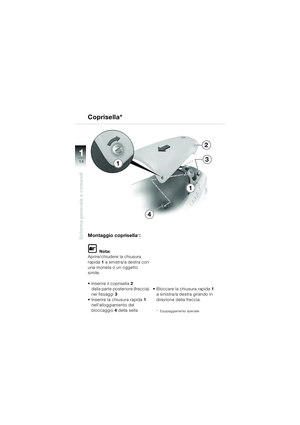

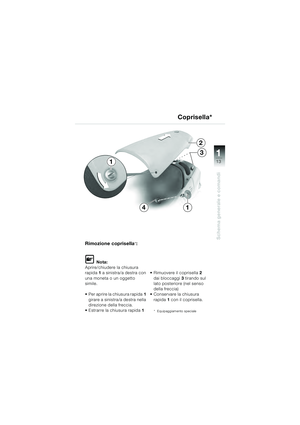

Coprisella .......................13-14

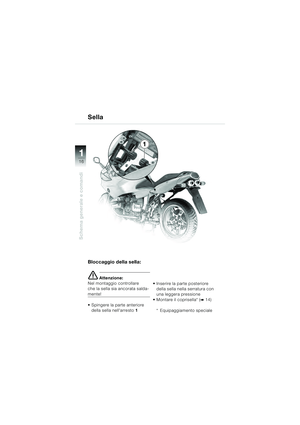

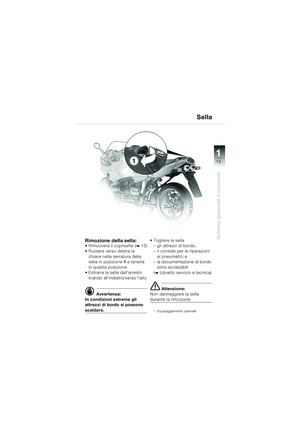

Sella ............................... 15-16

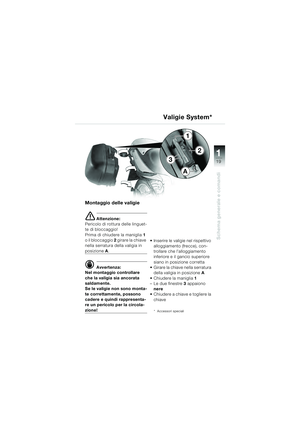

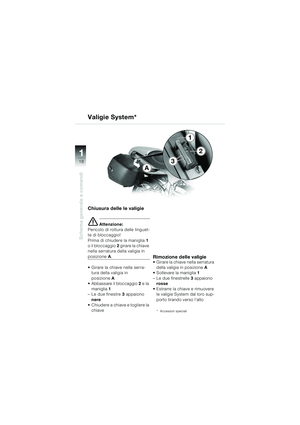

Valigie System................ 17-19 Controlli di sicurezza

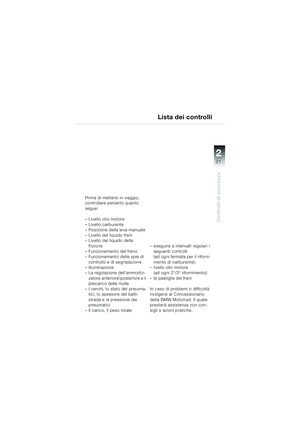

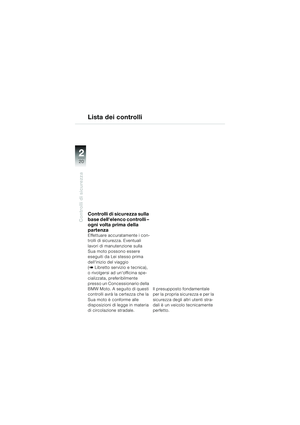

Lista dei controlli ............ 20-21

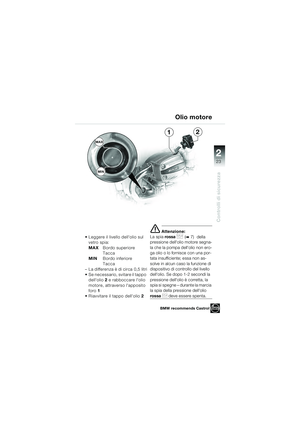

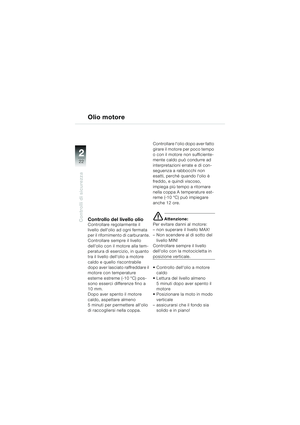

Olio motore ................... 22-23

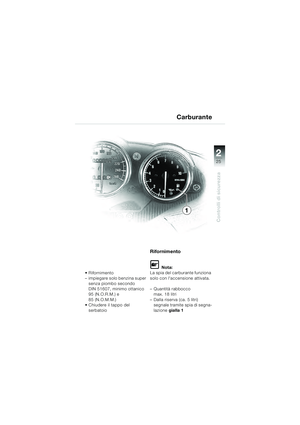

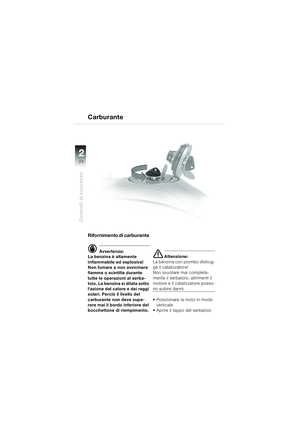

Carburante..................... 24-25

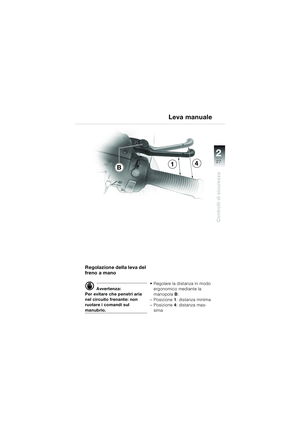

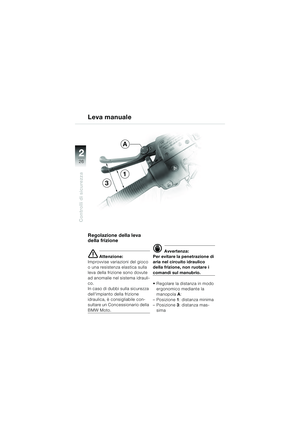

Leva manuale................. 26-27

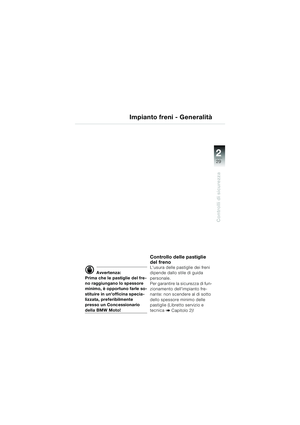

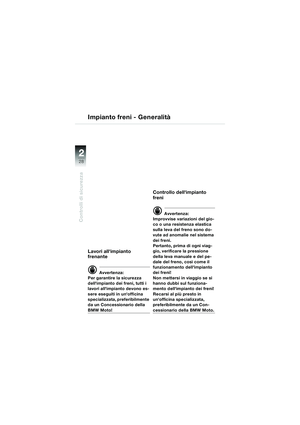

Impianto freni -
Generalità ...................... 28-29

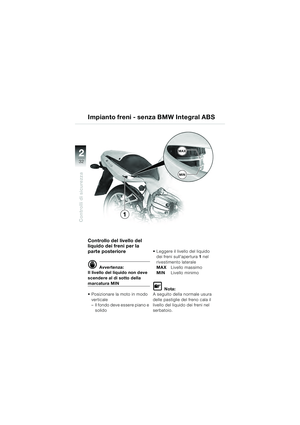

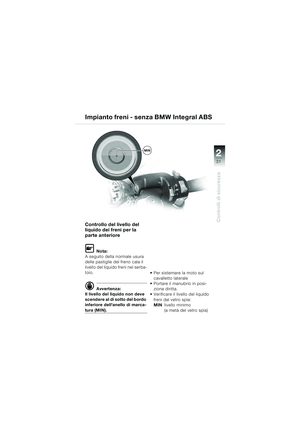

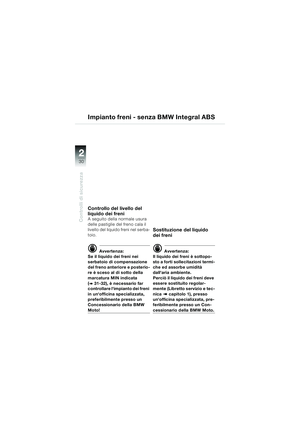

Impianto freni - senza
BMW Integral ABS ......... 30-32

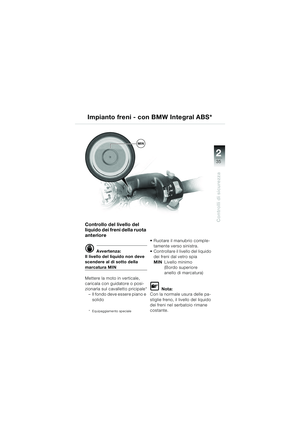

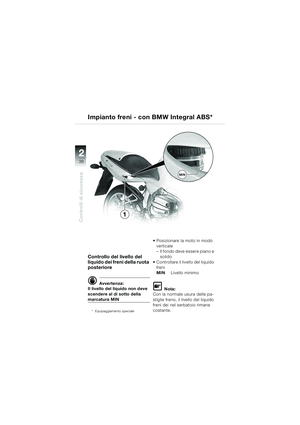

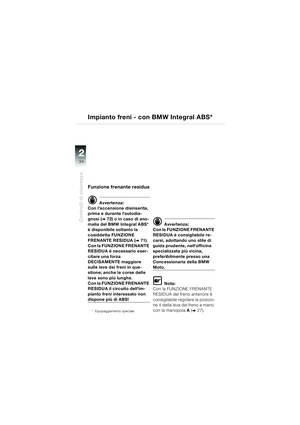

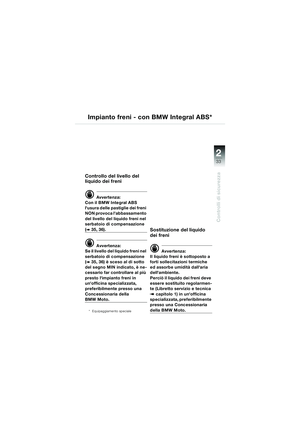

Impianto freni - con
BMW Integral ABS ......... 33-36

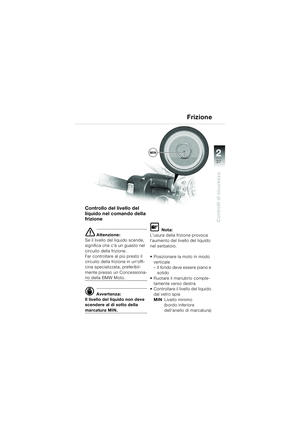

Frizione .............................. 37

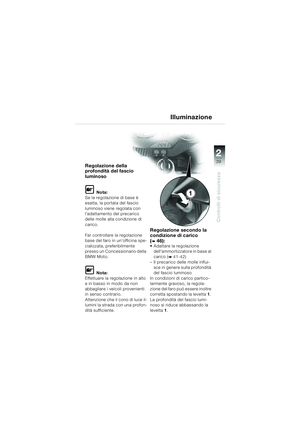

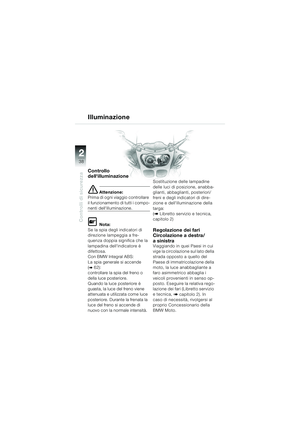

Illuminazione ................. 38-39

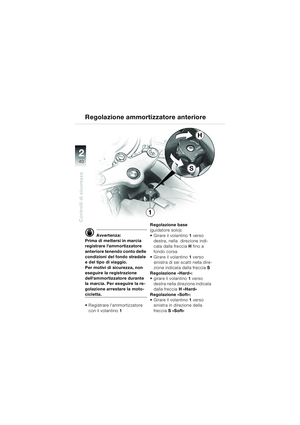

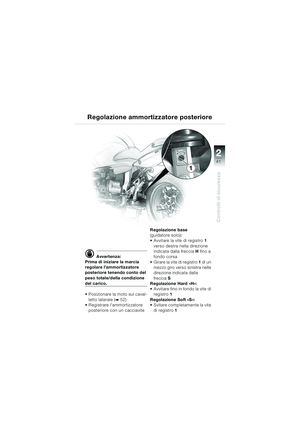

Ammortizzatori ............... 40-41

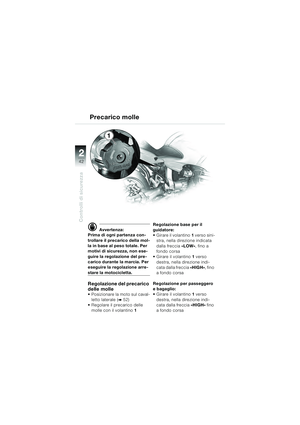

Precarico
molle ................... 42

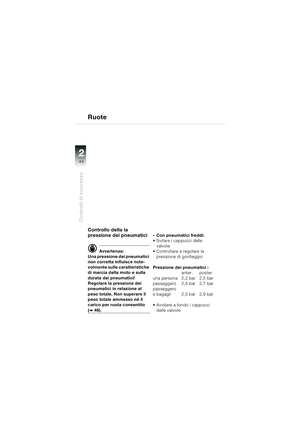

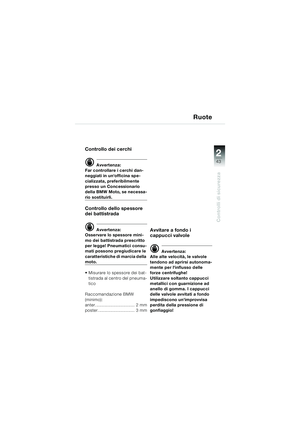

Ruote ............................. 43-44

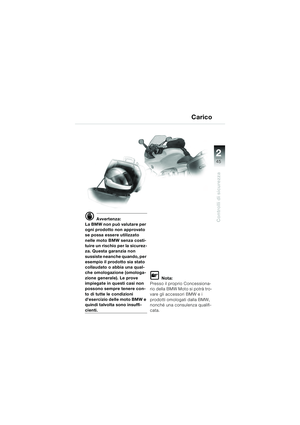

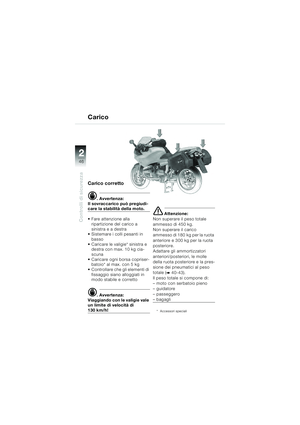

Carico ........................... 45-46

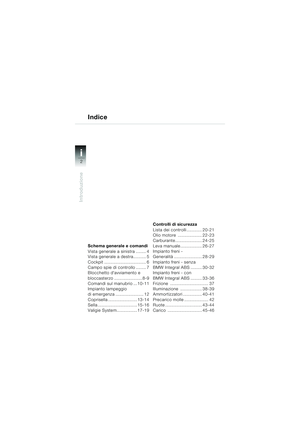

Indice
10sbki4.bk Seite 2 Dienstag, 29. Juni 2010 11:35 11

i
3
Introduzione
34 34
i

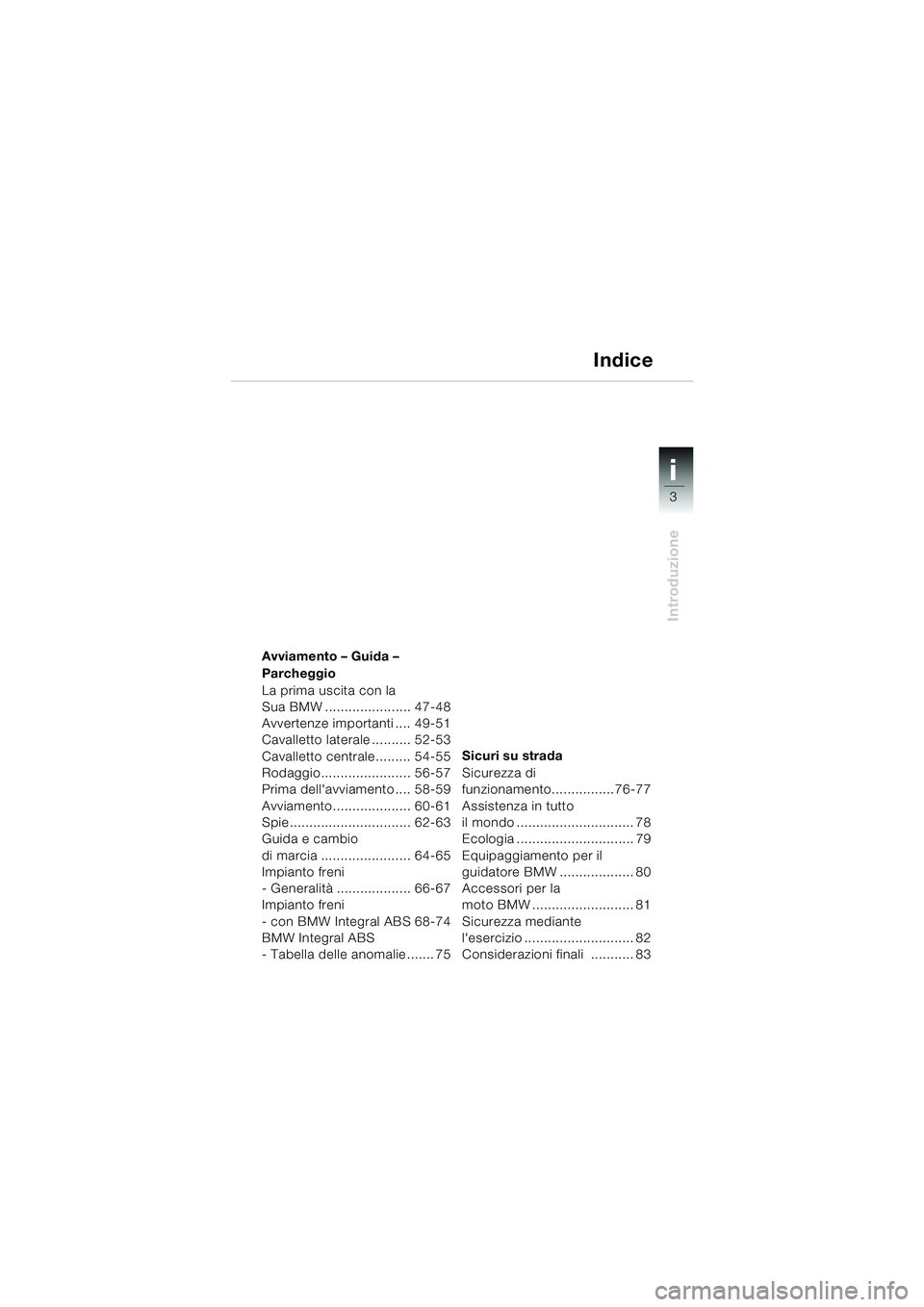

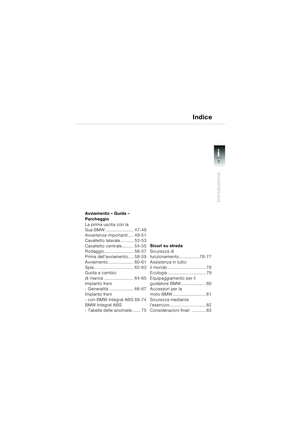

Avviamento – Guida –
Parcheggio

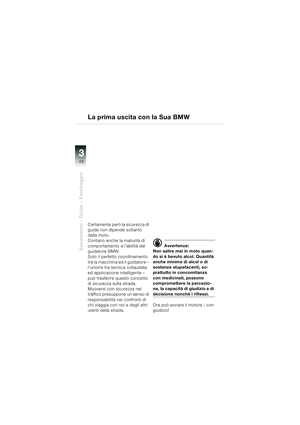

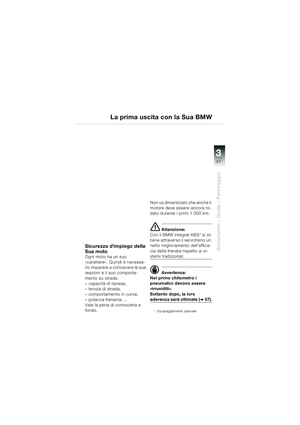

La prima uscita con la
Sua BMW ...................... 47-48

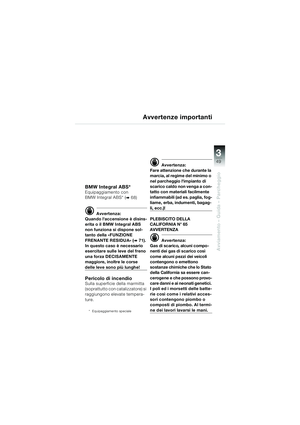

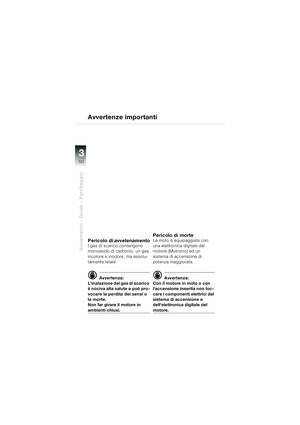

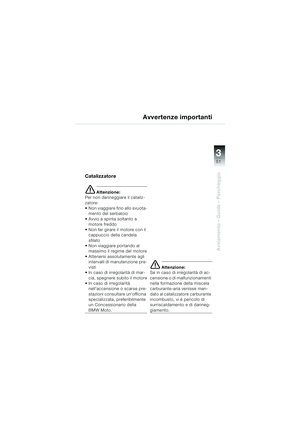

Avvertenze importanti .... 49-51

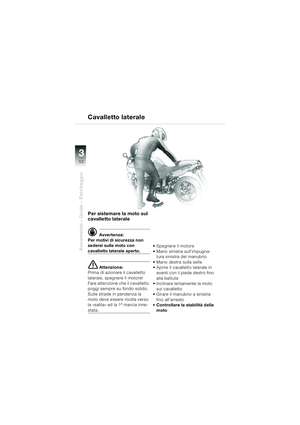

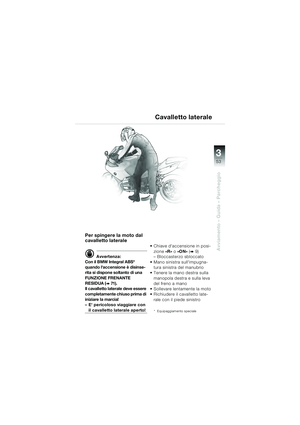

Cavalletto laterale .......... 52-53

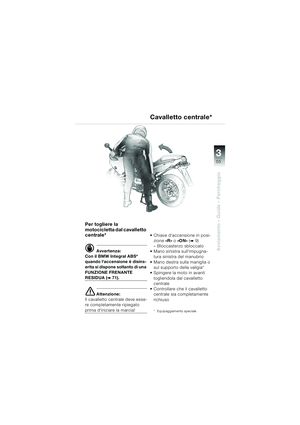

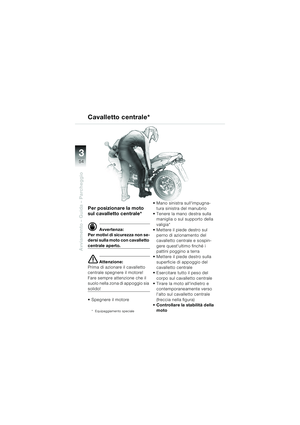

Cavalletto centrale......... 54-55

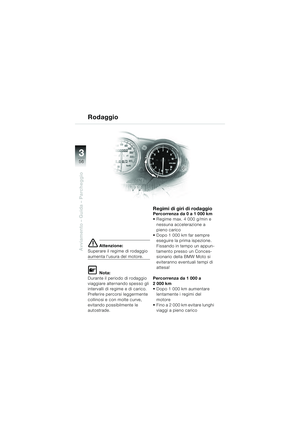

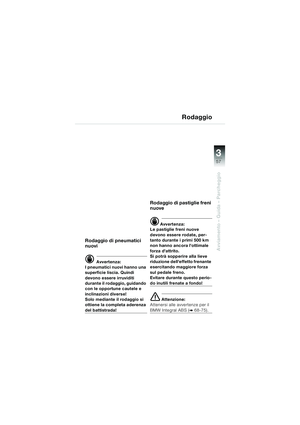

Rodaggio....................... 56-57

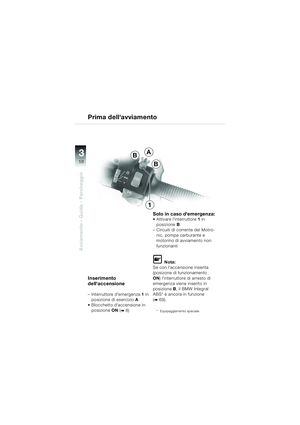

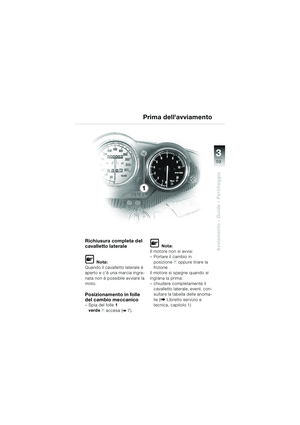

Prima dell'avviamento .... 58-59

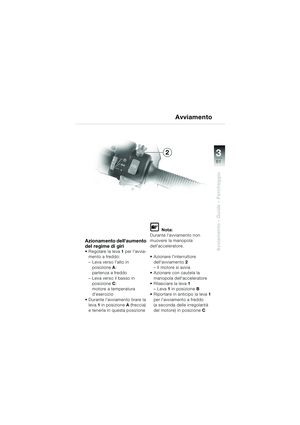

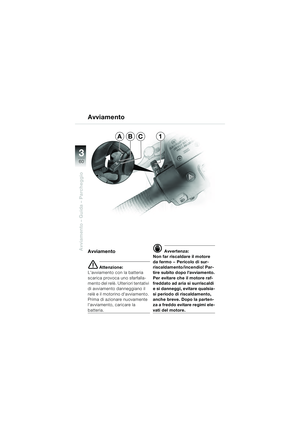

Avviamento.................... 60-61

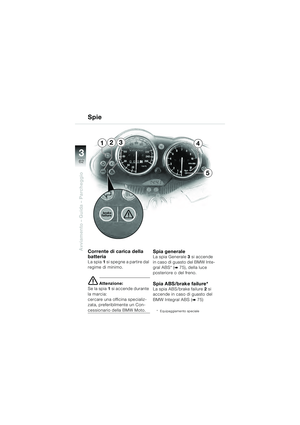

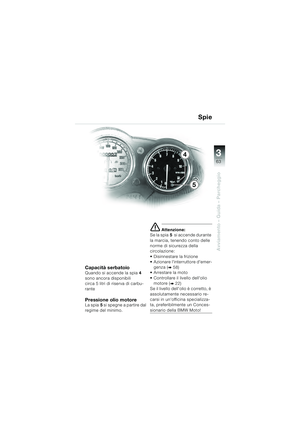

Spie............................... 62-63

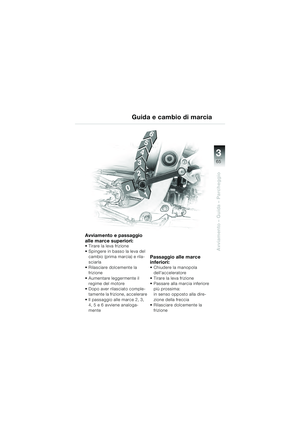

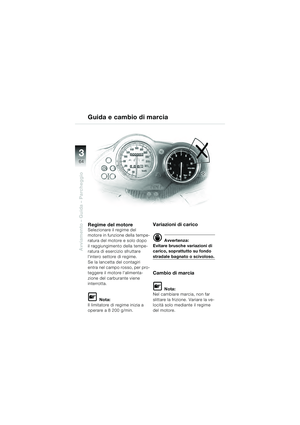

Guida e cambio
di marcia ....................... 64-65

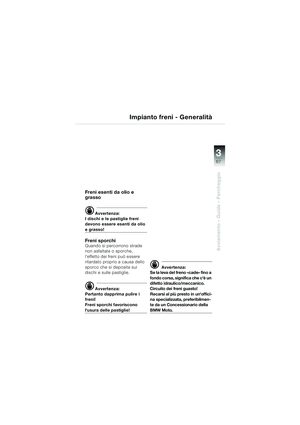

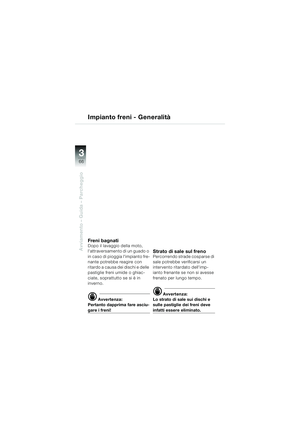

Impianto freni
- Generalità ................... 66-67

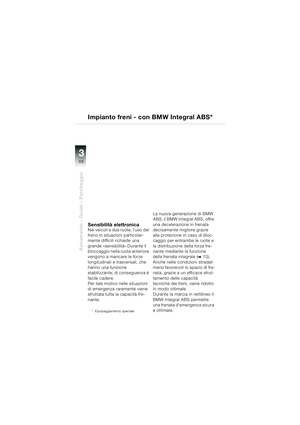

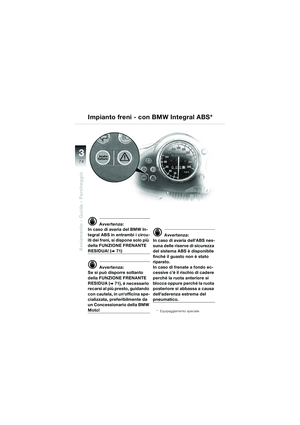

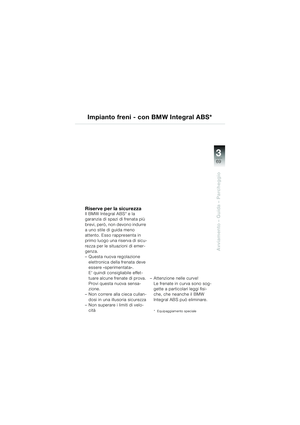

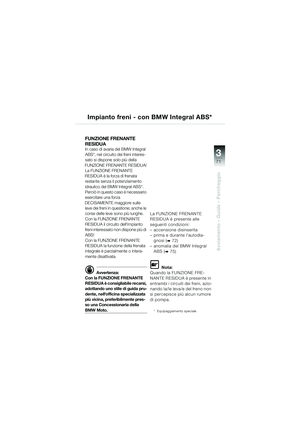

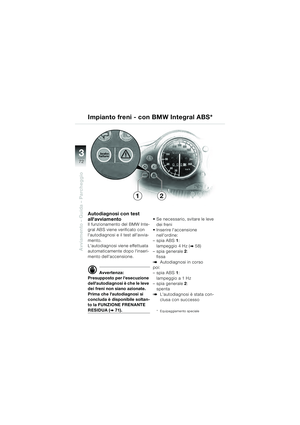

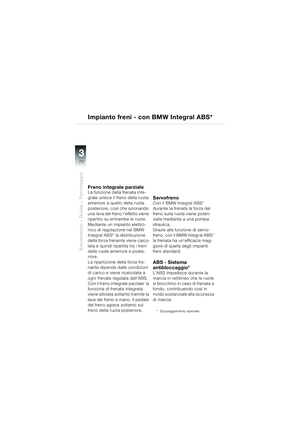

Impianto freni

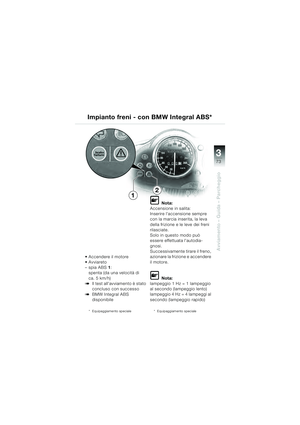

- con BMW Integral ABS 68-74

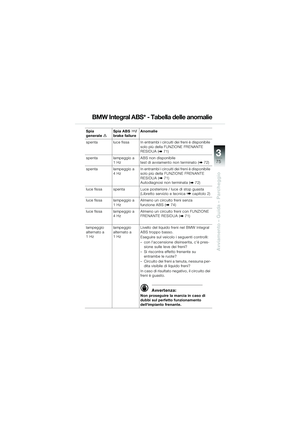

BMW Integral ABS
- Tabella delle anomalie ....... 75Sicuri su strada

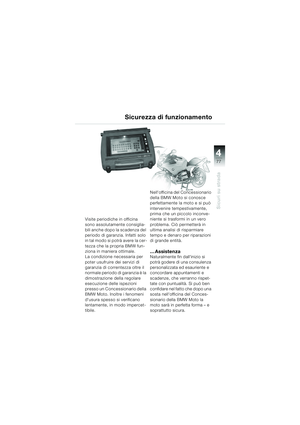

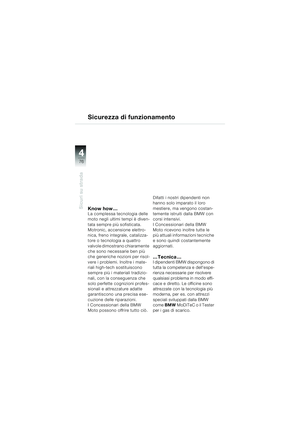

Sicurezza di
funzionamento................76-77

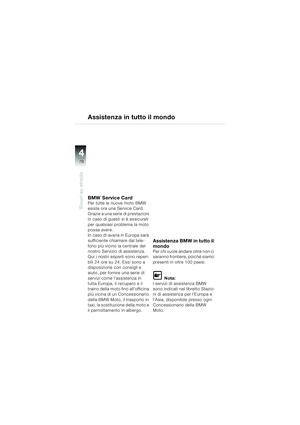

Assistenza in tutto
il mondo .............................. 78

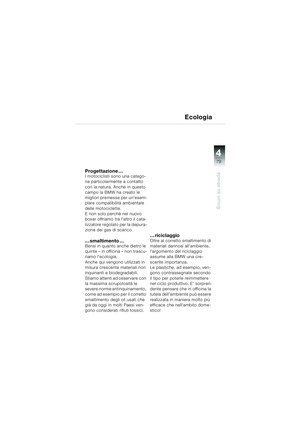

Ecologia .............................. 79

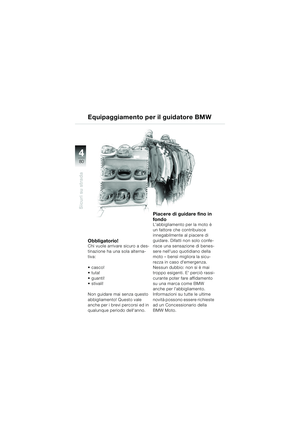

Equipaggiamento per il
guidatore BMW ................... 80

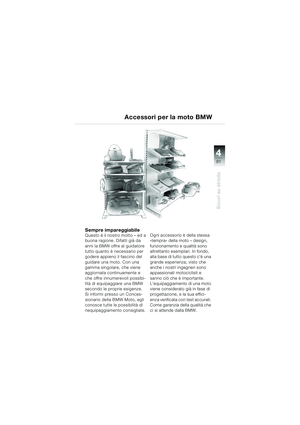

Accessori per la
moto BMW .......................... 81
Sicurezza mediante
l'esercizio ............................ 82

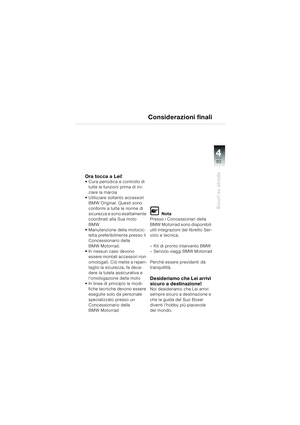

Considerazioni finali ........... 83
Indice
10sbki4.bk Seite 3 Dienstag, 29. Juni 2010 11:35 11

11
4

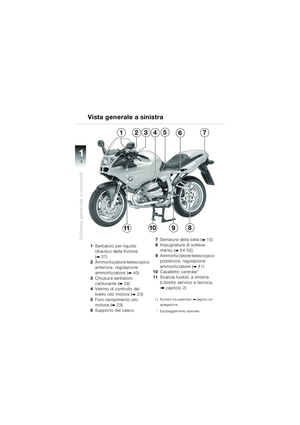

Schema generale e comandi
1234675
119108
1Serbatoio per liquido
idraulico della frizione
(
b 37)
2 Ammortizzatore telescopico
anteriore, regolazione
ammortizzatore (
b 40)
3 Chiusura serbatoio
carburante (
b 24)
4 Vetrino di controllo del
livello olio motore (
b 23)
5 Foro riempimento olio
motore (
b 23)
6 Supporto del casco 7
Serratura della sella (
b 15)
8 Impugnatura di solleva-
mento (
b 54-55)
9 Ammortizzatore telescopico
posteriore, regolazione
ammortizzatore (
b 41)
10 Cavalletto centrale*
11 Scatola fusibili, a sinistra
(Libretto servizio e tecnica,
b capitolo 2)
( ) Numero tra parentesi bpagina con
spiegazione
* Equipaggiamento speciale

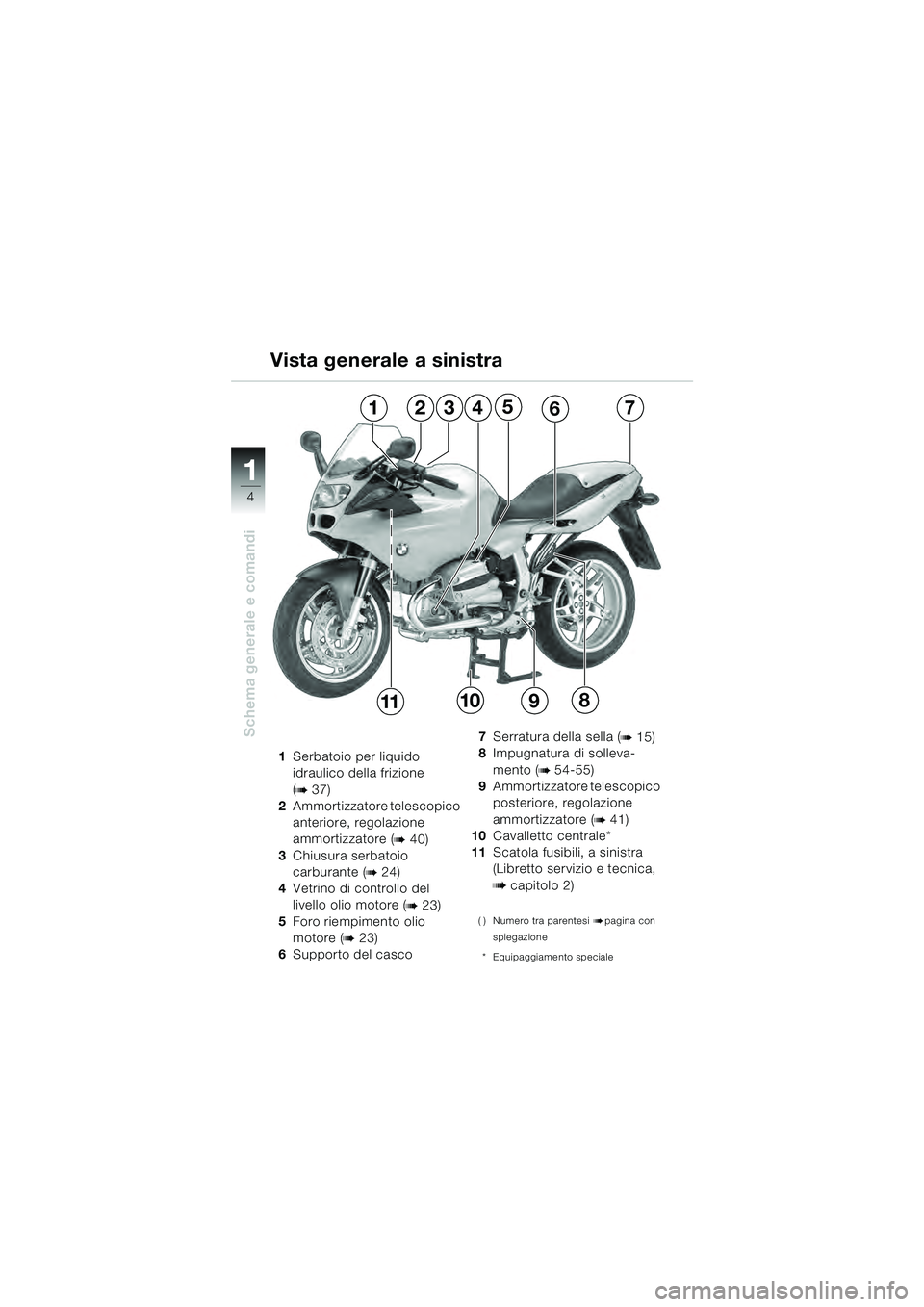

Vista generale a sinistra
10sbki4.bk Seite 4 Dienstag, 29. Juni 2010 11:35 11

11
5
Schema generale e comandi

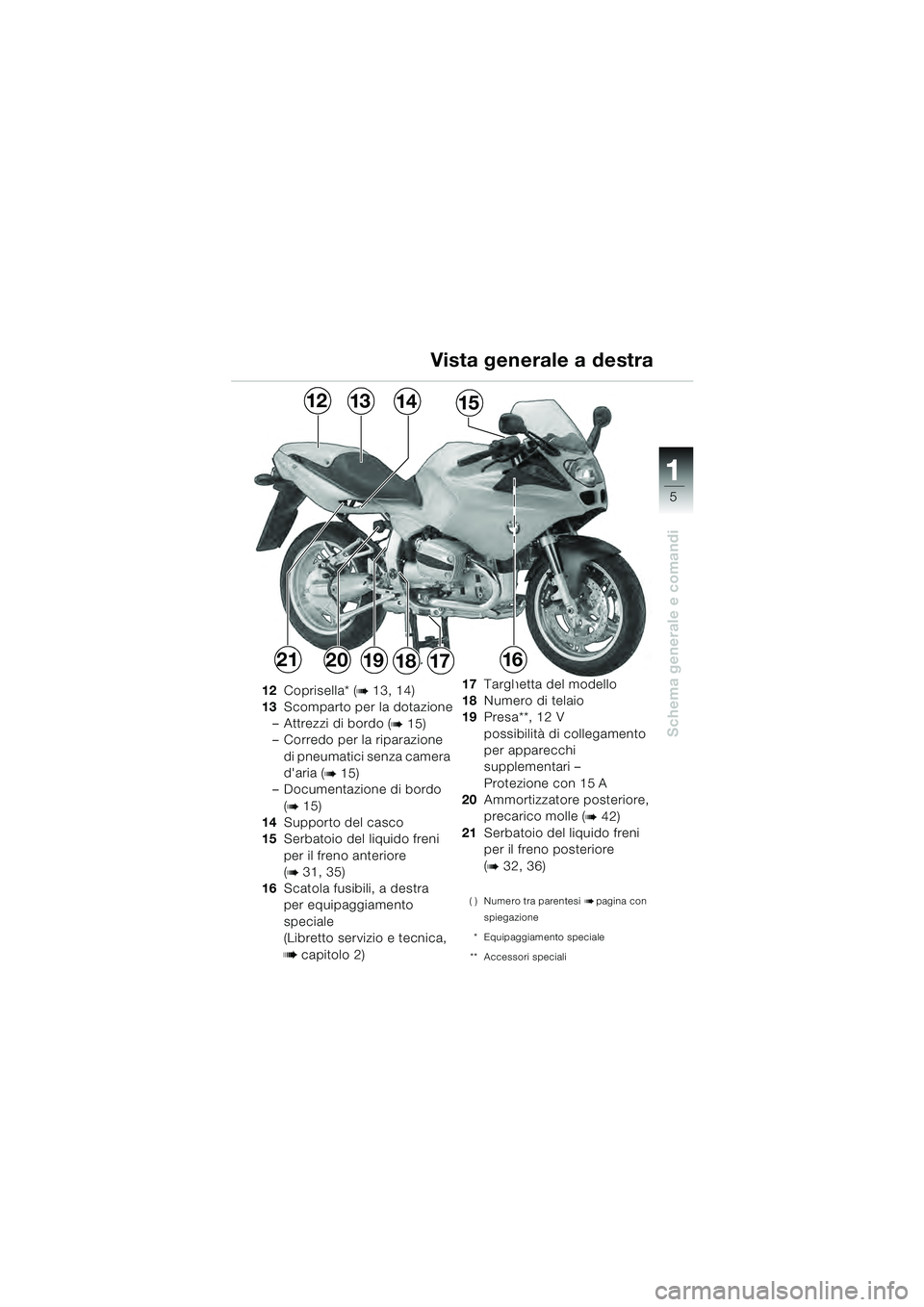

12Coprisella* (b 13, 14)
13 Scomparto per la dotazione
– Attrezzi di bordo (
b 15)
– Corredo per la riparazione
di pneumatici senza camera
d'aria (
b 15)
– Documentazione di bordo
(
b 15)
14 Supporto del casco
15 Serbatoio del liquido freni
per il freno anteriore
(
b 31, 35)
16 Scatola fusibili, a destra
per equipaggiamento
speciale
(Libretto servizio e tecnica,
b capitolo 2) 17
Targhetta del modello
18 Numero di telaio
19 Presa**, 12 V
possibilità di collegamento
per apparecchi
supplementari –
Protezione con 15 A
20 Ammortizzatore posteriore,
precarico molle (
b 42)
21 Serbatoio del liquido freni
per il freno posteriore
(
b 32, 36)
( ) Numero tra parentesi bpagina con
spiegazione
* Equipaggiamento speciale
** Accessori speciali

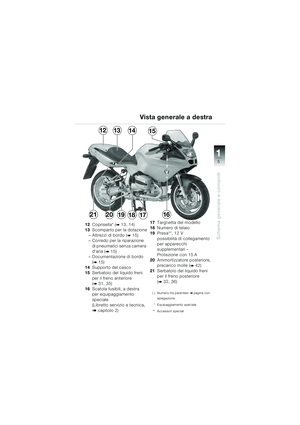

Vista generale a destra
21
15141312
2019171618
10sbki4.bk Seite 5 Dienstag, 29. Juni 2010 11:35 11

11
6

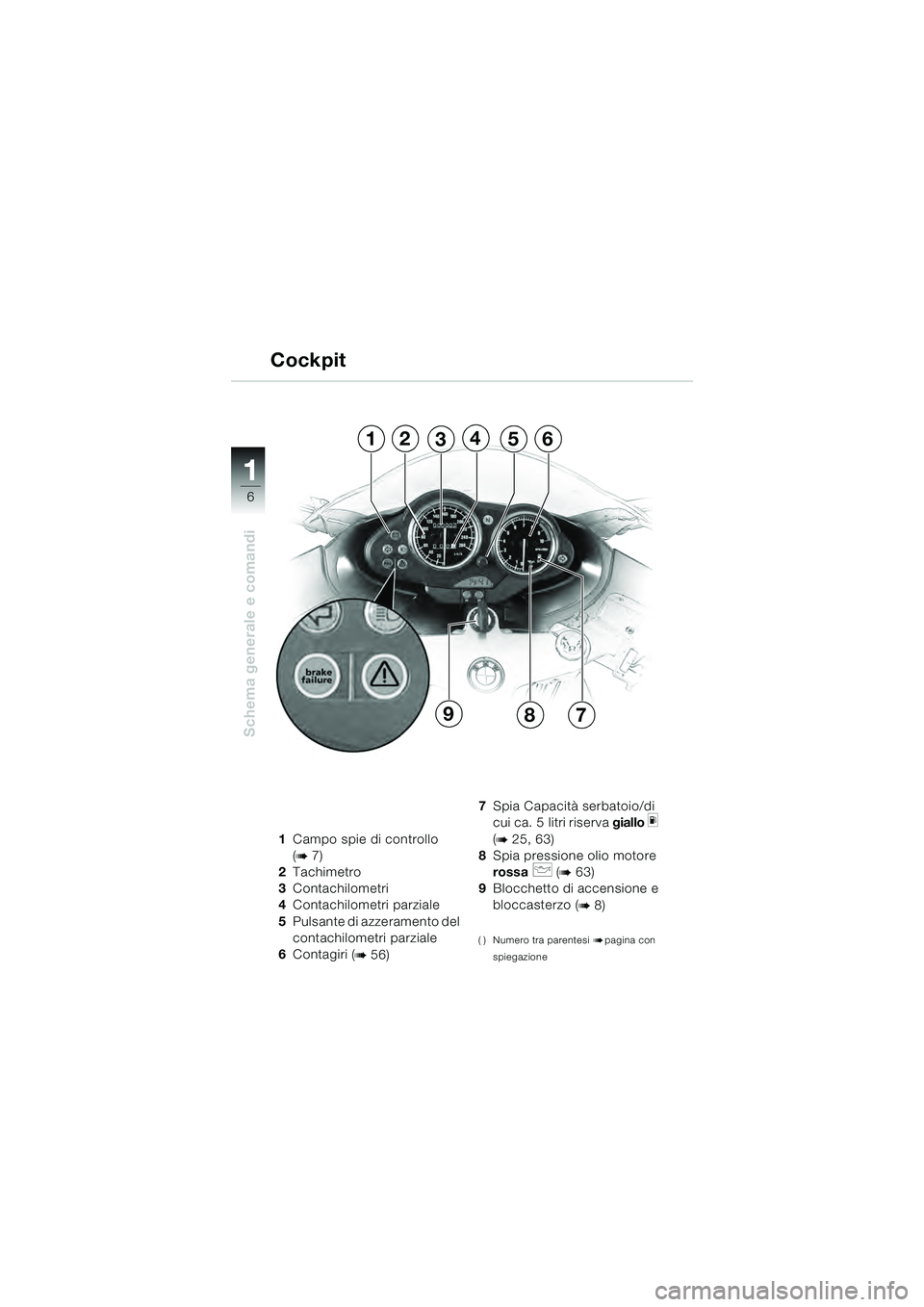

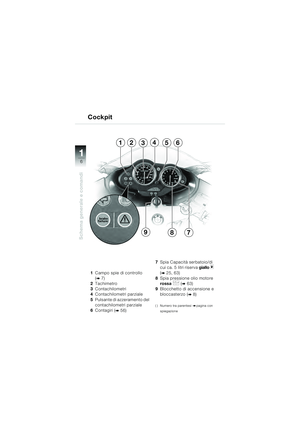

Schema generale e comandi
12356
79
4
8

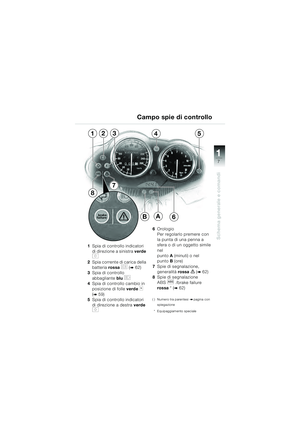

1Campo spie di controllo
(
b 7)
2 Tachimetro
3 Contachilometri
4 Contachilometri parziale
5 Pulsante di azzeramento del
contachilometri parziale
6 Contagiri (
b 56) 7
Spia Capacità serbatoio/di
cui ca. 5 litri riserva giallo
m
(
b 25, 63)
8 Spia pressione olio motore
rossa
p (b 63)
9 Blocchetto di accensione e
bloccasterzo (
b 8)
( ) Numero tra parentesi bpagina con
spiegazione
Cockpit
