2000 BMW MOTORRAD R 1100 S Handleiding (in Dutch)

11
7
Overzicht en bediening
1Controlelamp knipperlich-
ten, links groen
s
2 Laadstroomcontrolelamp
rood
r (b 62)
3 Controlelamp grootlicht
blauw
q
4Controlelamp versnellings-
bak vrijstand groen
k
(
b 59)
5 Controlelamp knipperlich-
ten, rechts groen
t

6 Klok
Druk met bijvoorbeeld een
balpen op punt A(minuten)
of punt B (uren) om de klok
gelijk te zetten
7 Controlelamp, algemeen
rood
e (b 62)
8 Controlelampen ABS
l/
brake failure rood* (
b 62)
( ) Getal tussen haakjes bpagina met
toelichting
*Optie
7
12354
Controlelampenblok
8
B6A
10SBKN4.BK Seite 7 Dienstag, 29. Juni 2010 11:52 11

11
8
Overzicht en bediening

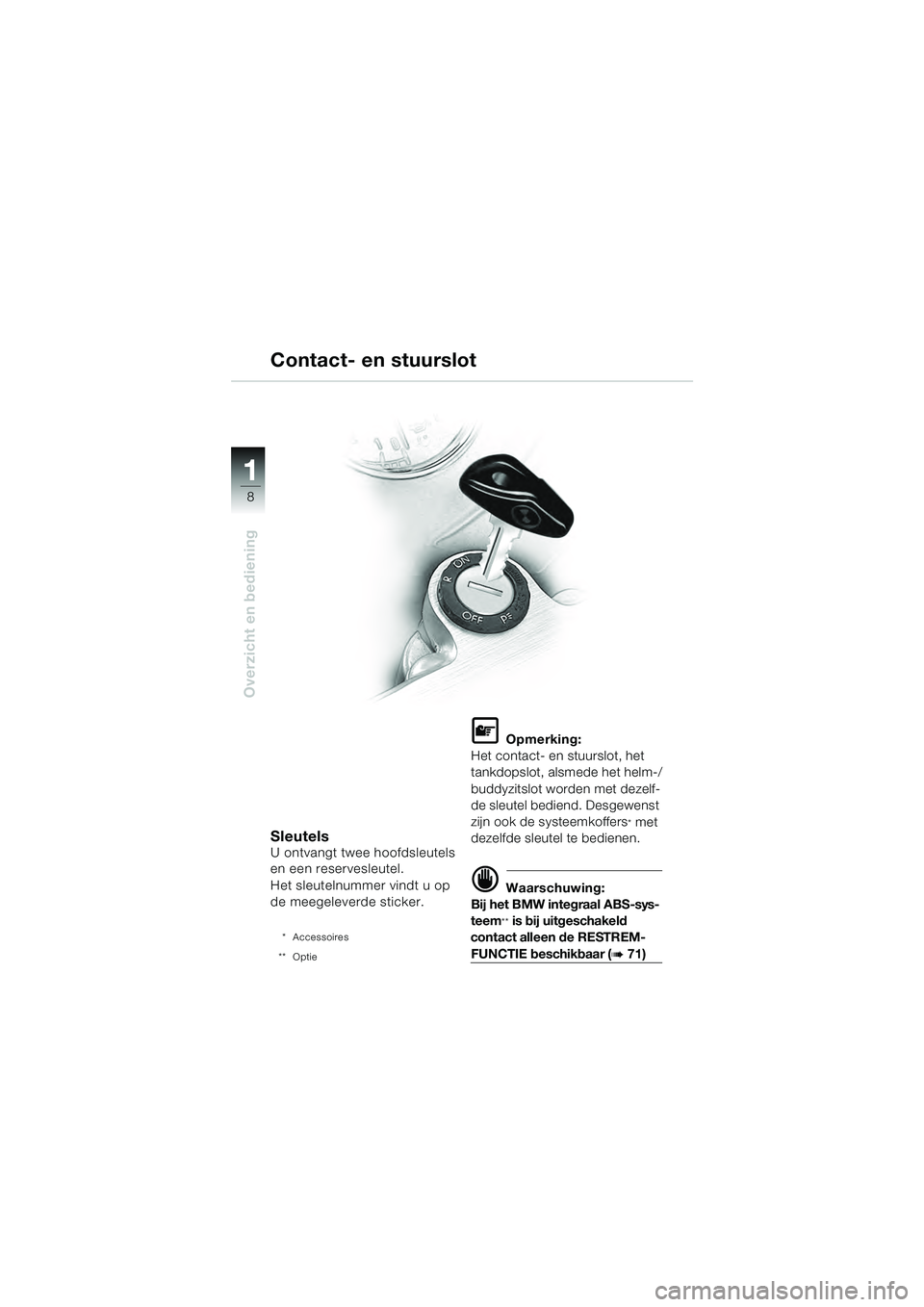

SleutelsU ontvangt twee hoofdsleutels
en een reservesleutel.
Het sleutelnummer vindt u op
de meegeleverde sticker.
* Accessoires
** Optie
L Opmerking:
Het contact- en stuurslot, het
tankdopslot, alsmede het helm-/
buddyzitslot worden met dezelf-
de sleutel bediend. Desgewenst
zijn ook de systeemkoffers
* met
dezelfde sleutel te bedienen.
d Waarschuwing:
Bij het BMW integraal ABS-sys-
teem
** is bij uitgeschakeld
contact alleen de RESTREM-
FUNCTIE beschikbaar (b 71)
Contact- en stuurslot
10SBKN4.BK Seite 8 Dienstag, 29. Juni 2010 11:52 11

11
9
Overzicht en bediening

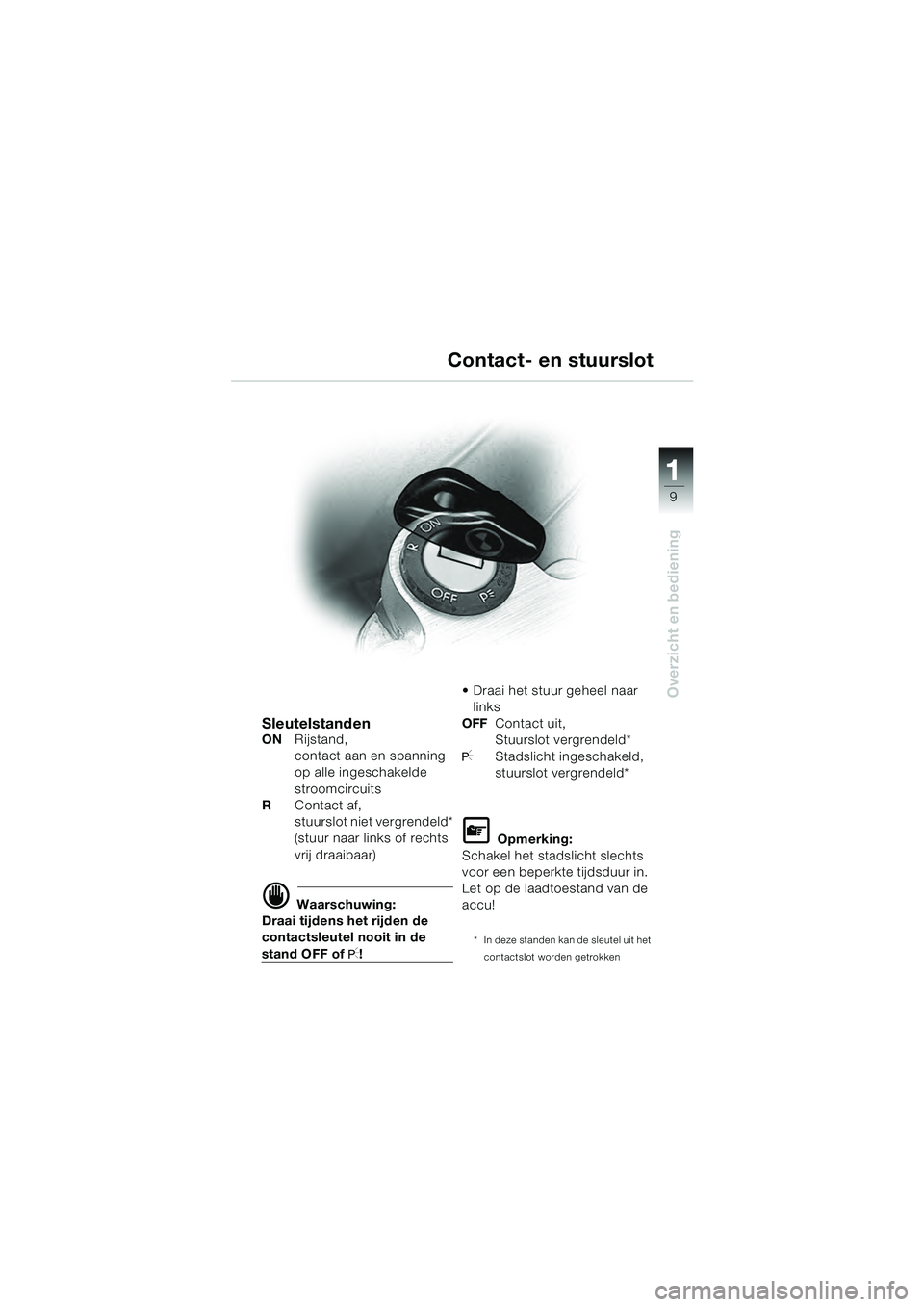

Contact- en stuurslot
SleutelstandenONRijstand,
contact aan en spanning
op alle ingeschakelde
stroomcircuits
R Contact af,
stuurslot niet vergrendeld*
(stuur naar links of rechts
vrij draaibaar)
d Waarschuwing:
Draai tijdens het rijden de
contactsleutel nooit in de
stand OFF of I! Draai het stuur geheel naar
links
OFF Contact uit,
Stuurslot vergrendeld*
IStadslicht ingeschakeld,
stuurslot vergrendeld*
L Opmerking:
Schakel het stadslicht slechts
voor een beperkte tijdsduur in.
Let op de laadtoestand van de
accu!
* In deze standen kan de sleutel uit het
contactslot worden getrokken
10SBKN4.BK Seite 9 Dienstag, 29. Juni 2010 11:52 11

11
10
Overzicht en bediening
23
4
5
1

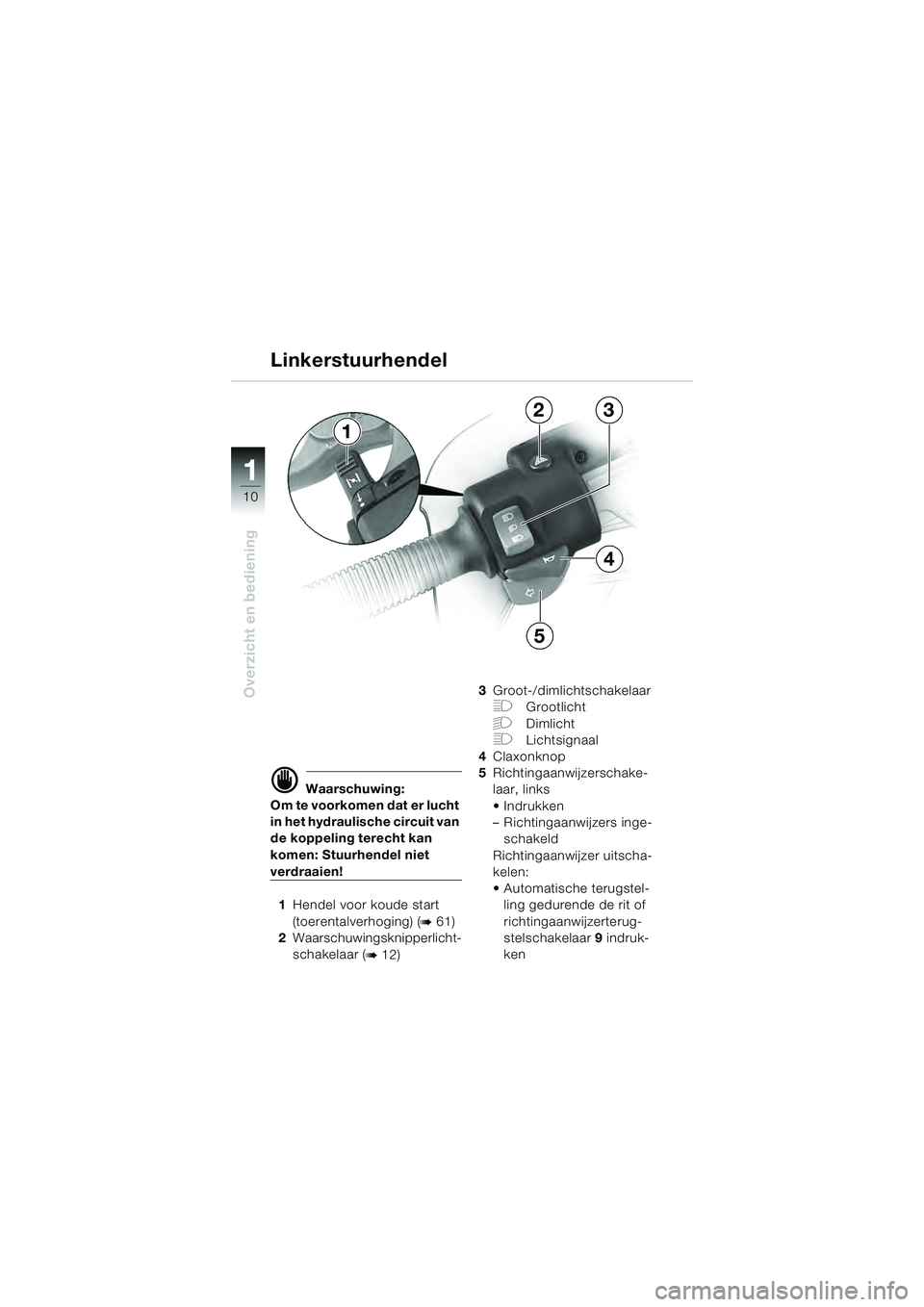

d Waarschuwing:
Om te voorkomen dat er lucht
in het hydraulische circuit van
de koppeling terecht kan
komen: Stuurhendel niet
verdraaien!
1 Hendel voor koude start
(toerentalverhoging) (
b 61)
2 Waarschuwingsknipperlicht-
schakelaar (
b 12) 3
Groot-/dimlichtschakelaar
FGrootlicht
GDimlicht
FLichtsignaal
4 Claxonknop
5 Richtingaanwijzerschake-
laar, links

– Richtingaanwijzers inge-
schakeld
Richtingaanwijzer uitscha-
kelen:
Automatische terugstel- ling gedurende de rit of
richtingaanwijzerterug-
stelschakelaar 9 indruk-
ken
Linkerstuurhendel
10SBKN4.BK Seite 10 Dienstag, 29. Juni 2010 11:52 11

11
11
Overzicht en bediening

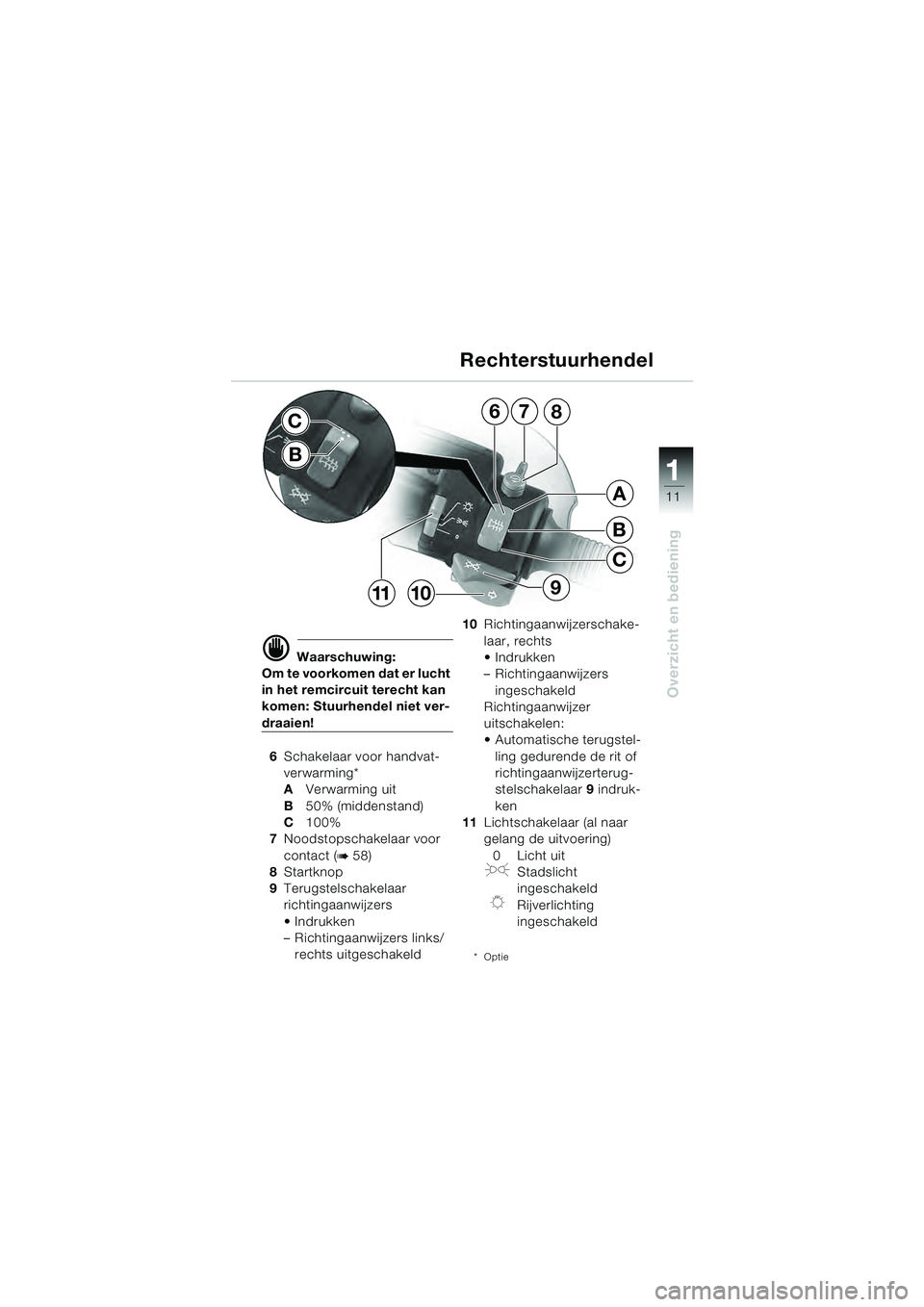

d Waarschuwing:
Om te voorkomen dat er lucht
in het remcircuit terecht kan
komen: Stuurhendel niet ver-
draaien!
6 Schakelaar voor handvat-
verwarming*
A Verwarming uit
B 50% (middenstand)
C 100%
7 Noodstopschakelaar voor
contact (
b 58)
8 Startknop
9 Terugstelschakelaar
richtingaanwijzers

– Richtingaanwijzers links/
rechts uitgeschakeld 10
Richtingaanwijzerschake-
laar, rechts
Indrukken
– Richtingaanwijzers
ingeschakeld
Richtingaanwijzer
uitschakelen:
Automatische terugstel-
ling gedurende de rit of
richtingaanwijzerterug-
stelschakelaar 9 indruk-
ken
11 Lichtschakelaar (al naar
gelang de uitvoering)
0Licht uit
JStadslicht
ingeschakeld

KRijverlichting
ingeschakeld
*Optie
Rechterstuurhendel
7
B
C
A
68
91011
C
B
10SBKN4.BK Seite 11 Dienstag, 29. Juni 2010 11:52 11

11
12
Overzicht en bediening
1

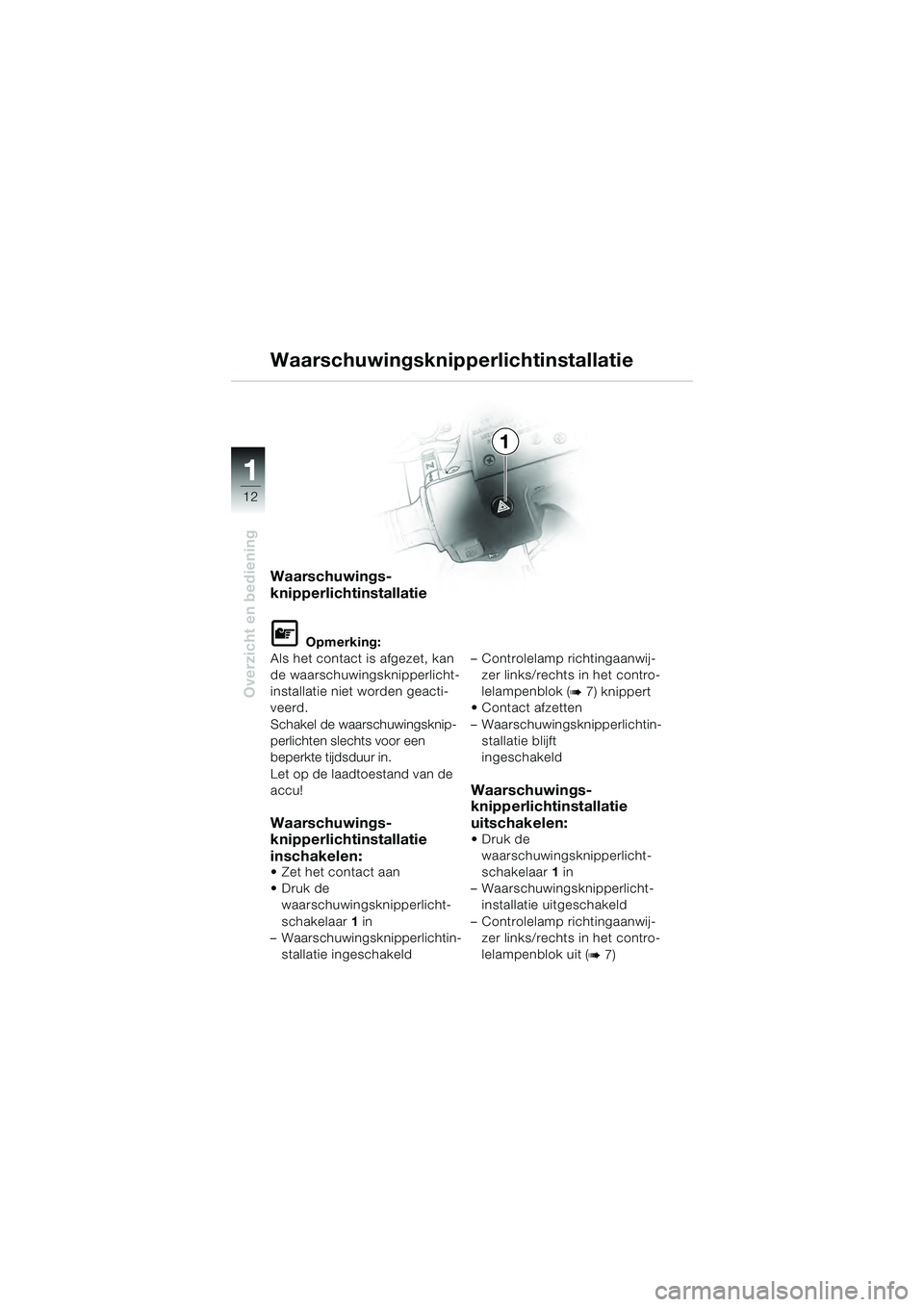

Waarschuwingsknipperlichtinstallatie
Waarschuwings-
knipperlichtinstallatie
L Opmerking:
Als het contact is afgezet, kan
de waarschuwingsknipperlicht-
installatie niet worden geacti-
veerd.
Schakel de waarschuwingsknip-
perlichten slechts voor een
beperkte tijdsduur in.
Let op de laadtoestand van de
accu!
Waarschuwings-
knipperlichtinstallatie
inschakelen:
Zet het contact aan
waarschuwingsknipperlicht-
schakelaar 1 in
– Waarschuwingsknipperlichtin-
stallatie ingeschakeld – Controlelamp richtingaanwij-
zer links/rechts in het contro-
lelampenblok (
b 7) knippert
Contact afzetten
– Waarschuwingsknipperlichtin-
stallatie blijft
ingeschakeld
Waarschuwings-
knipperlichtinstallatie
uitschakelen:
waarschuwingsknipperlicht-
schakelaar 1 in
– Waarschuwingsknipperlicht- installatie uitgeschakeld
– Controlelamp richtingaanwij- zer links/rechts in het contro-
lelampenblok uit (
b 7)
10SBKN4.BK Seite 12 Dienstag, 29. Juni 2010 11:52 11

11
13
Overzicht en bediening
2
3
14
1

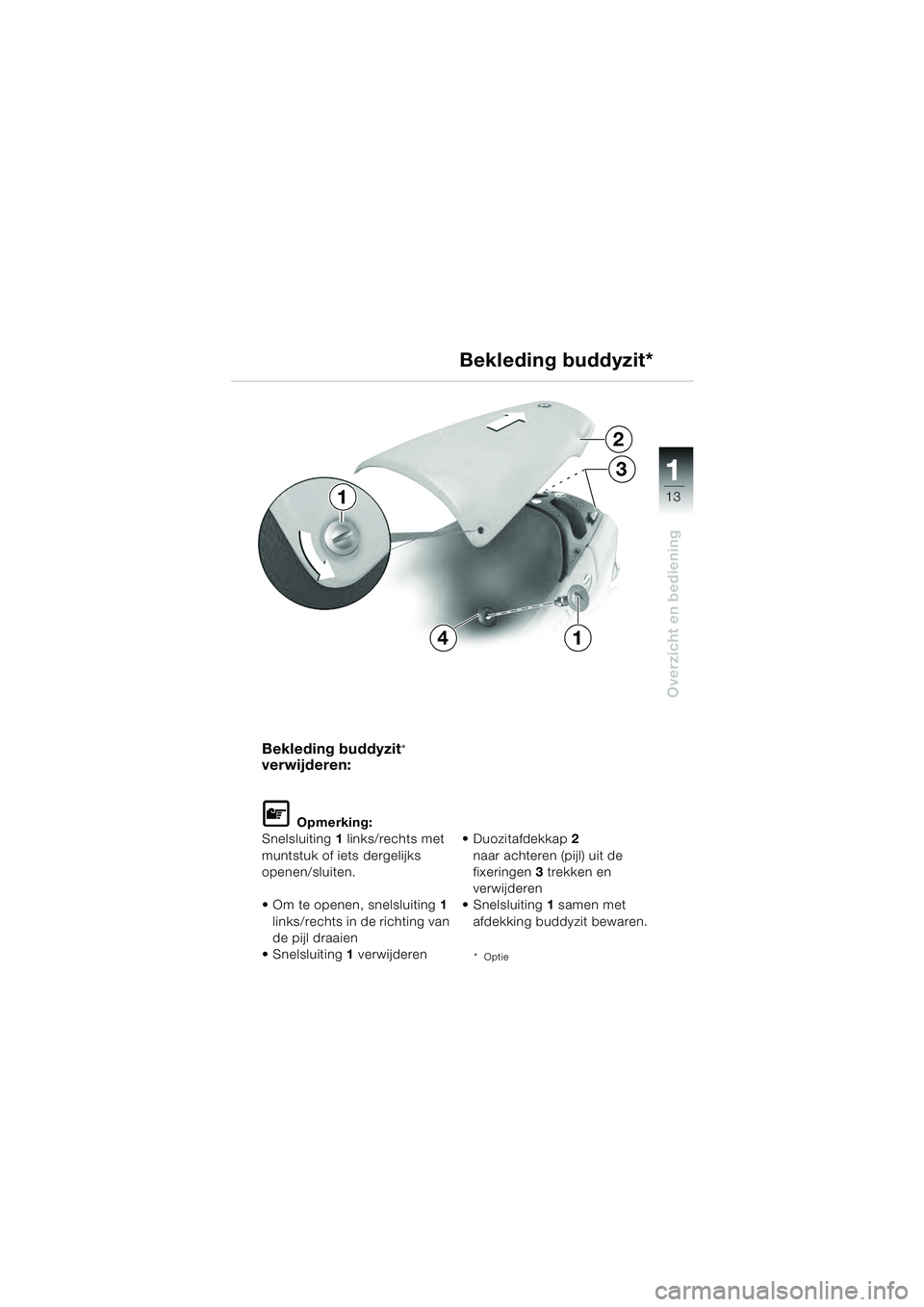

Bekleding buddyzit*
verwijderen:
L Opmerking:
Snelsluiting 1 links/rechts met
muntstuk of iets dergelijks
openen/sluiten.
Om te openen, snelsluiting 1
links/rechts in de richting van
de pijl draaien
Snelsluiting 1 verwijderen Duozitafdekkap
2
naar achteren (pijl) uit de
fixeringen 3 trekken en
verwijderen
Snelsluiting 1 samen met
afdekking buddyzit bewaren.
*Optie
Bekleding buddyzit*
10SBKN4.BK Seite 13 Dienstag, 29. Juni 2010 11:52 11

11
14
Overzicht en bediening

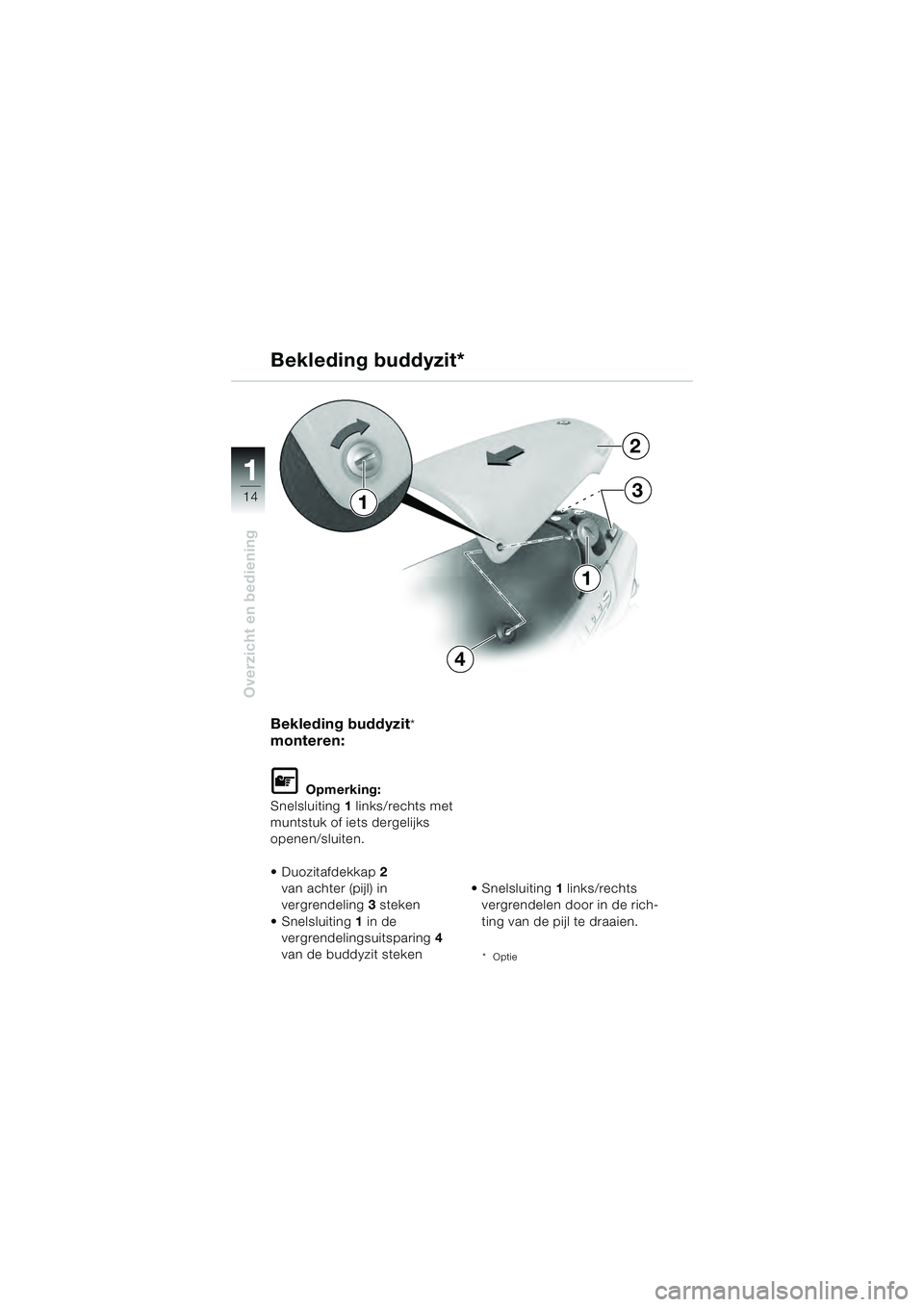

Bekleding buddyzit*
monteren:
L Opmerking:
Snelsluiting 1 links/rechts met
muntstuk of iets dergelijks
openen/sluiten.
2
van achter (pijl) in
vergrendeling 3 steken
Snelsluiting 1 in de
vergrendelingsuitsparing 4
van de buddyzit steken Snelsluiting
1 links/rechts
vergrendelen door in de rich-
ting van de pijl te draaien.
*Optie
Bekleding buddyzit*
2
3
4
1
1
