SUBARU LEGACY 1997  Service Repair Manual B2M0656
BI: DTC P0705

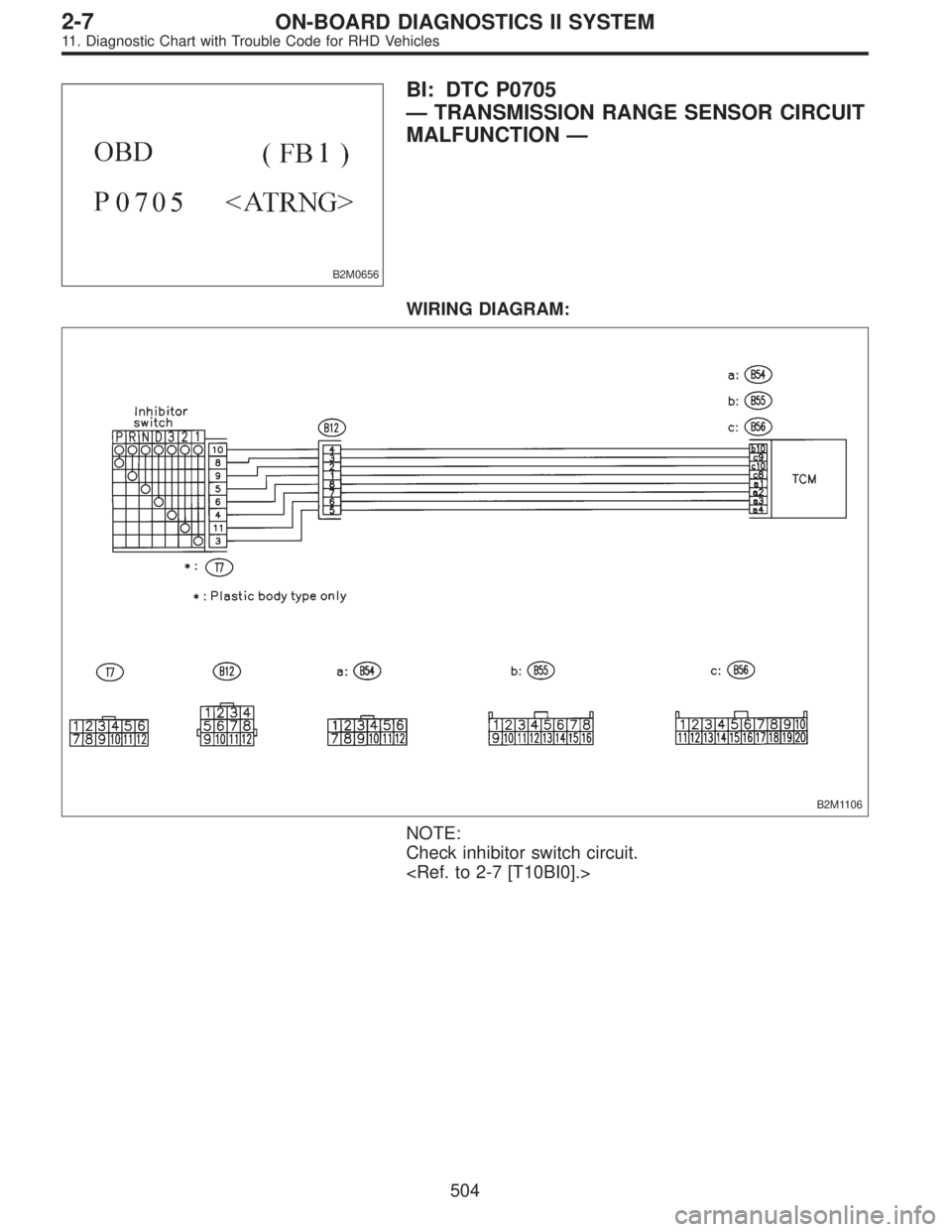

—TRANSMISSION RANGE SENSOR CIRCUIT
MALFUNCTION—
WIRING DIAGRAM:
B2M1106
NOTE:
Check inhibitor switch circuit.
<Ref. to 2-7 [T10BI0].>
504
2-7ON-BOARD DIAGNOSTICS II SYSTEM
11

Page 2356 of 3342

SUBARU LEGACY 1997  Service Repair Manual OBD0380
BJ: DTC P0710

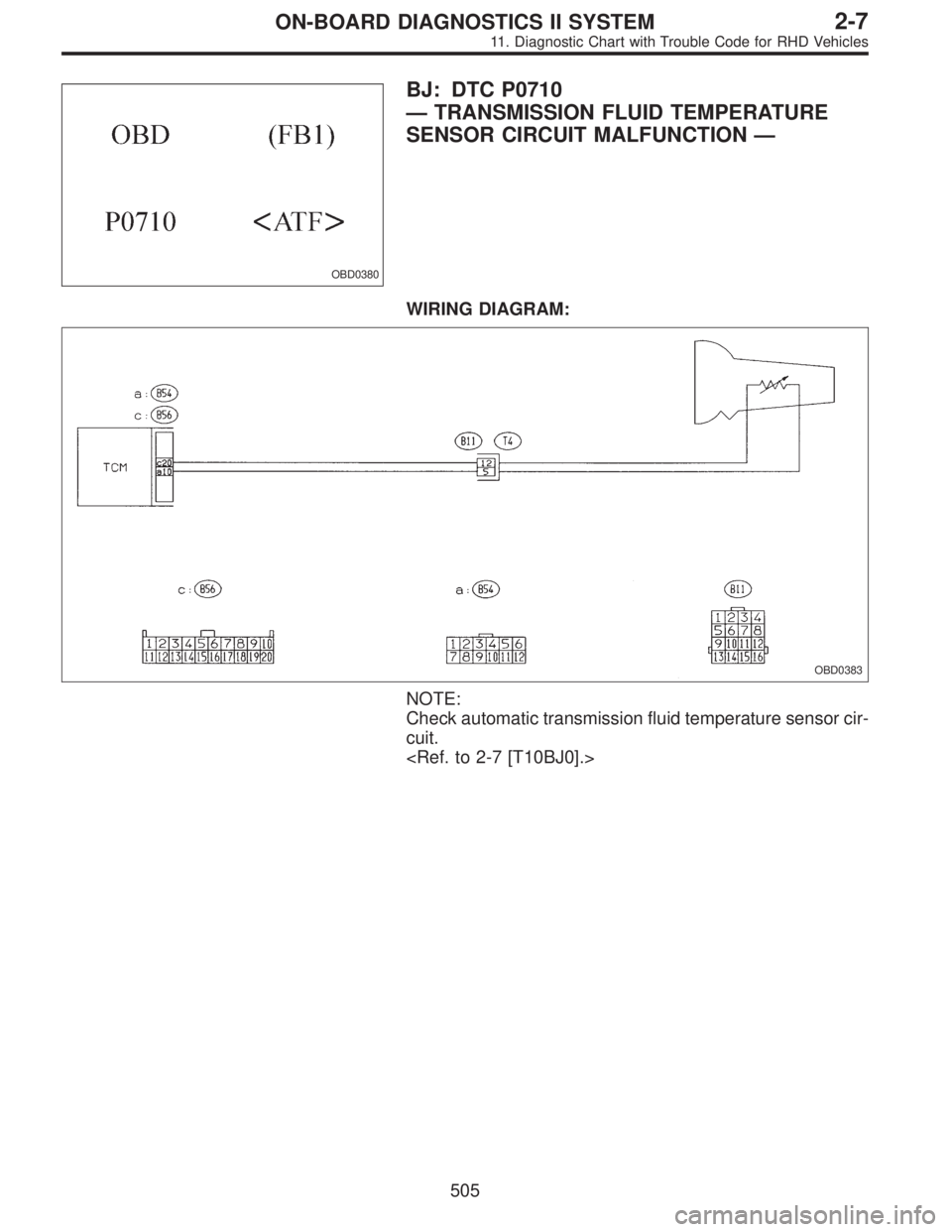

—TRANSMISSION FLUID TEMPERATURE
SENSOR CIRCUIT MALFUNCTION—
WIRING DIAGRAM:
OBD0383
NOTE:
Check automatic transmission fluid temperature sensor cir-
cuit.
<Ref. to 2-7 [T10BJ

Page 2357 of 3342

SUBARU LEGACY 1997  Service Repair Manual OBD0392
BK: DTC P0720

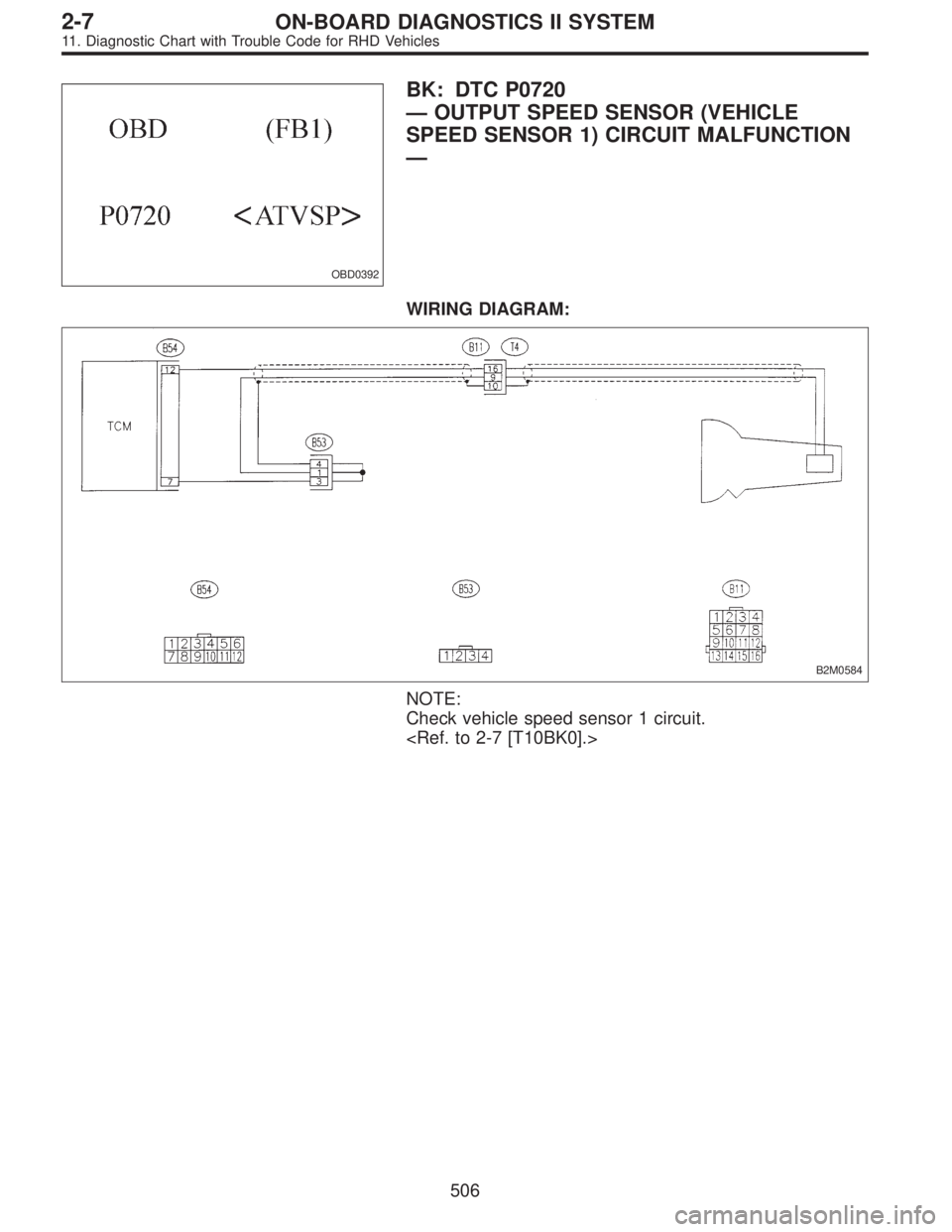

—OUTPUT SPEED SENSOR (VEHICLE
SPEED SENSOR 1) CIRCUIT MALFUNCTION
—
WIRING DIAGRAM:
B2M0584
NOTE:
Check vehicle speed sensor 1 circuit.
<Ref. to 2-7 [T10BK0].>
506
2-7ON-BOAR

Page 2375 of 3342

SUBARU LEGACY 1997  Service Repair Manual B2M1126
CE: DTC P1141

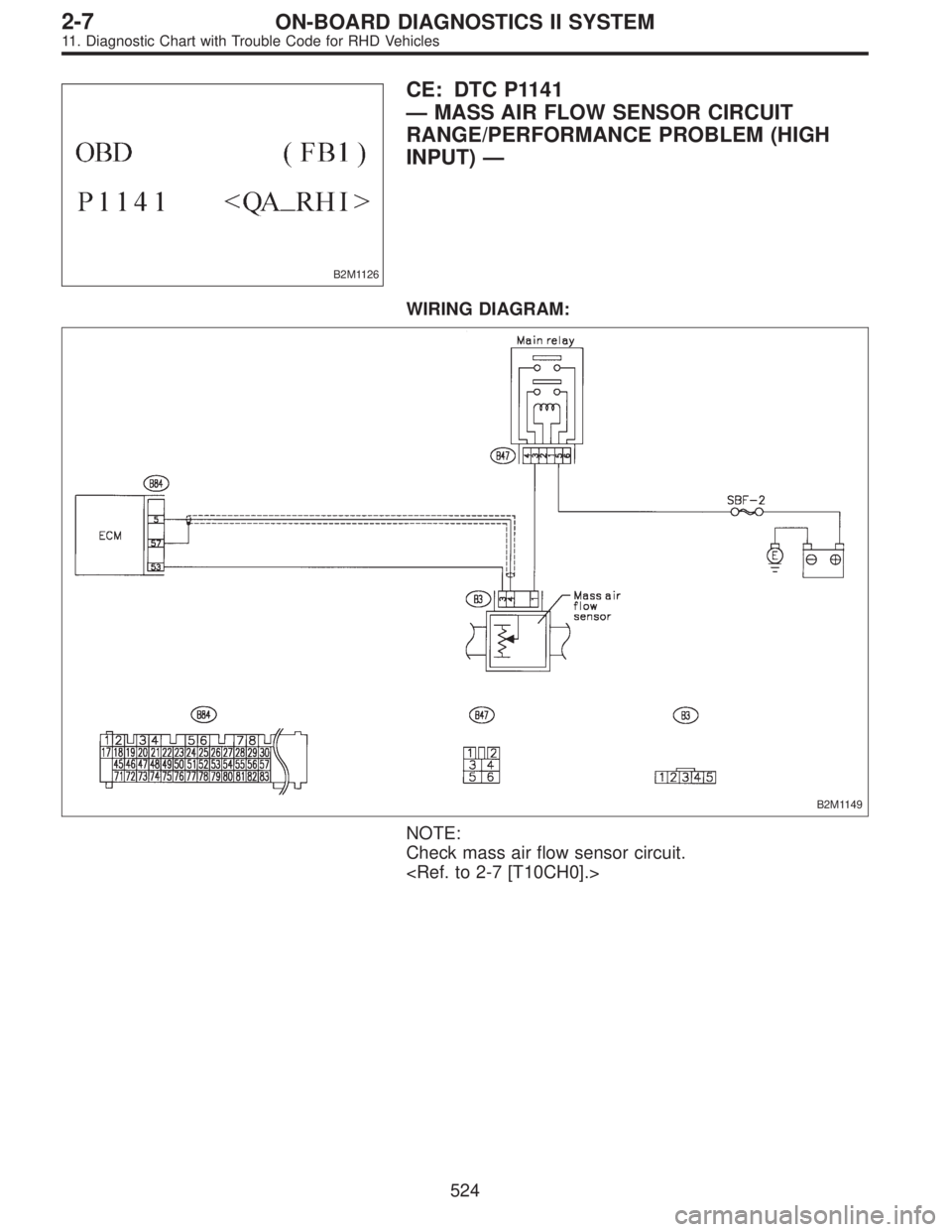

—MASS AIR FLOW SENSOR CIRCUIT
RANGE/PERFORMANCE PROBLEM (HIGH
INPUT)—
WIRING DIAGRAM:
B2M1149
NOTE:
Check mass air flow sensor circuit.
<Ref. to 2-7 [T10CH0].>
524
2-7ON-BOAR

Page 2376 of 3342

SUBARU LEGACY 1997  Service Repair Manual B2M1127
CF: DTC P1142

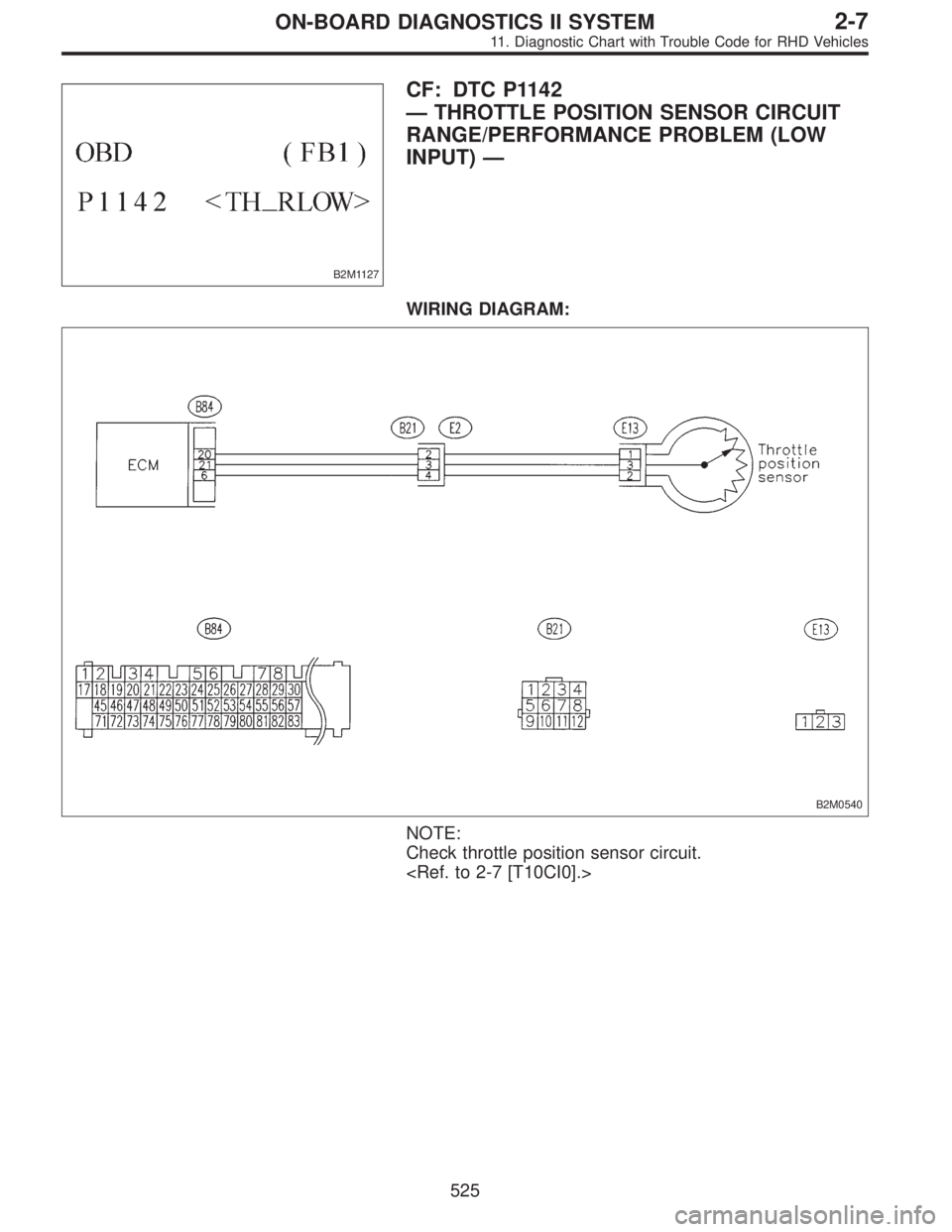

—THROTTLE POSITION SENSOR CIRCUIT
RANGE/PERFORMANCE PROBLEM (LOW
INPUT)—
WIRING DIAGRAM:
B2M0540
NOTE:
Check throttle position sensor circuit.
<Ref. to 2-7 [T10CI0].>
525
2-7

Page 2377 of 3342

SUBARU LEGACY 1997  Service Repair Manual B2M1128
CG: DTC P1143

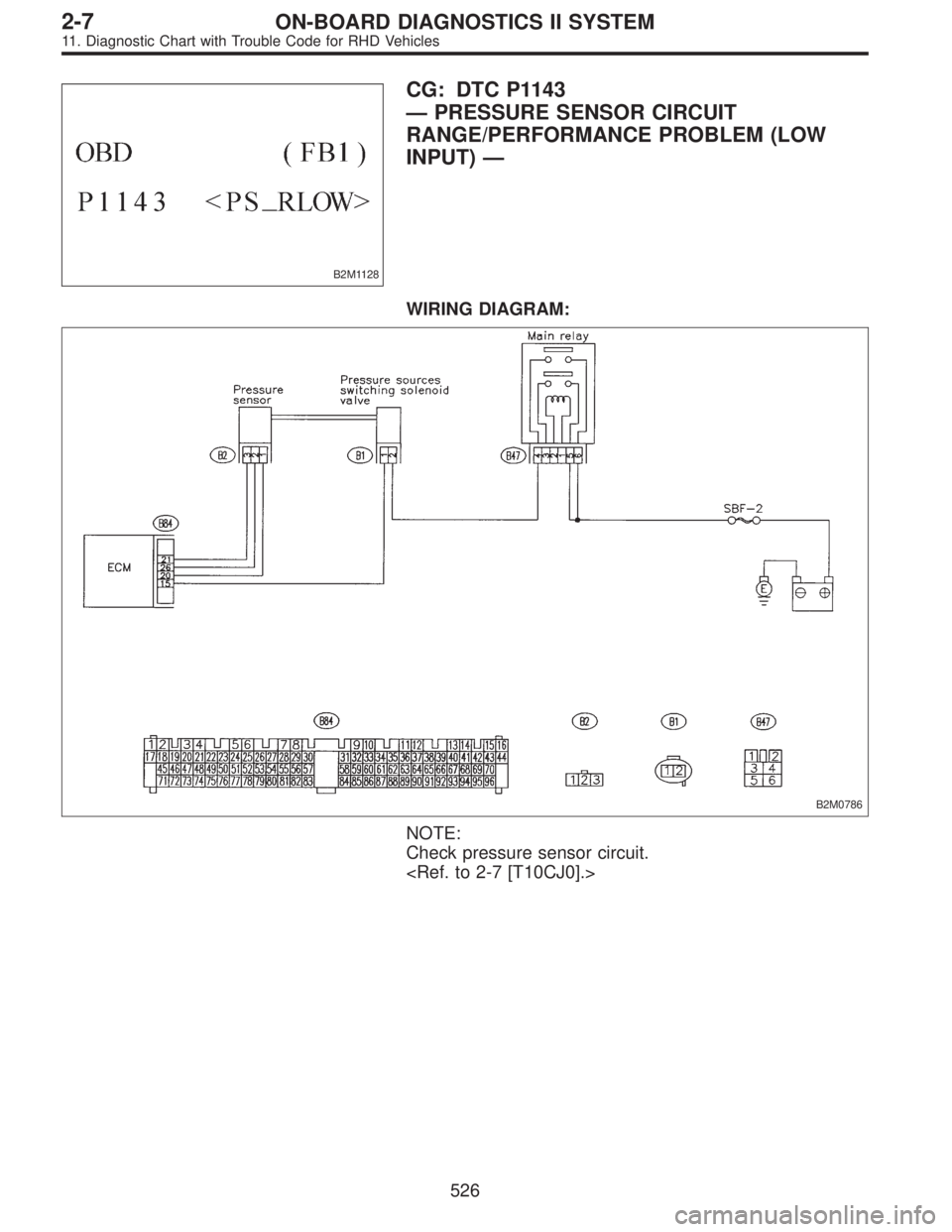

—PRESSURE SENSOR CIRCUIT
RANGE/PERFORMANCE PROBLEM (LOW
INPUT)—
WIRING DIAGRAM:
B2M0786
NOTE:
Check pressure sensor circuit.
<Ref. to 2-7 [T10CJ0].>
526
2-7ON-BOARD DIAGNOSTI

Page 2378 of 3342

SUBARU LEGACY 1997  Service Repair Manual B2M1129
CH: DTC P1144

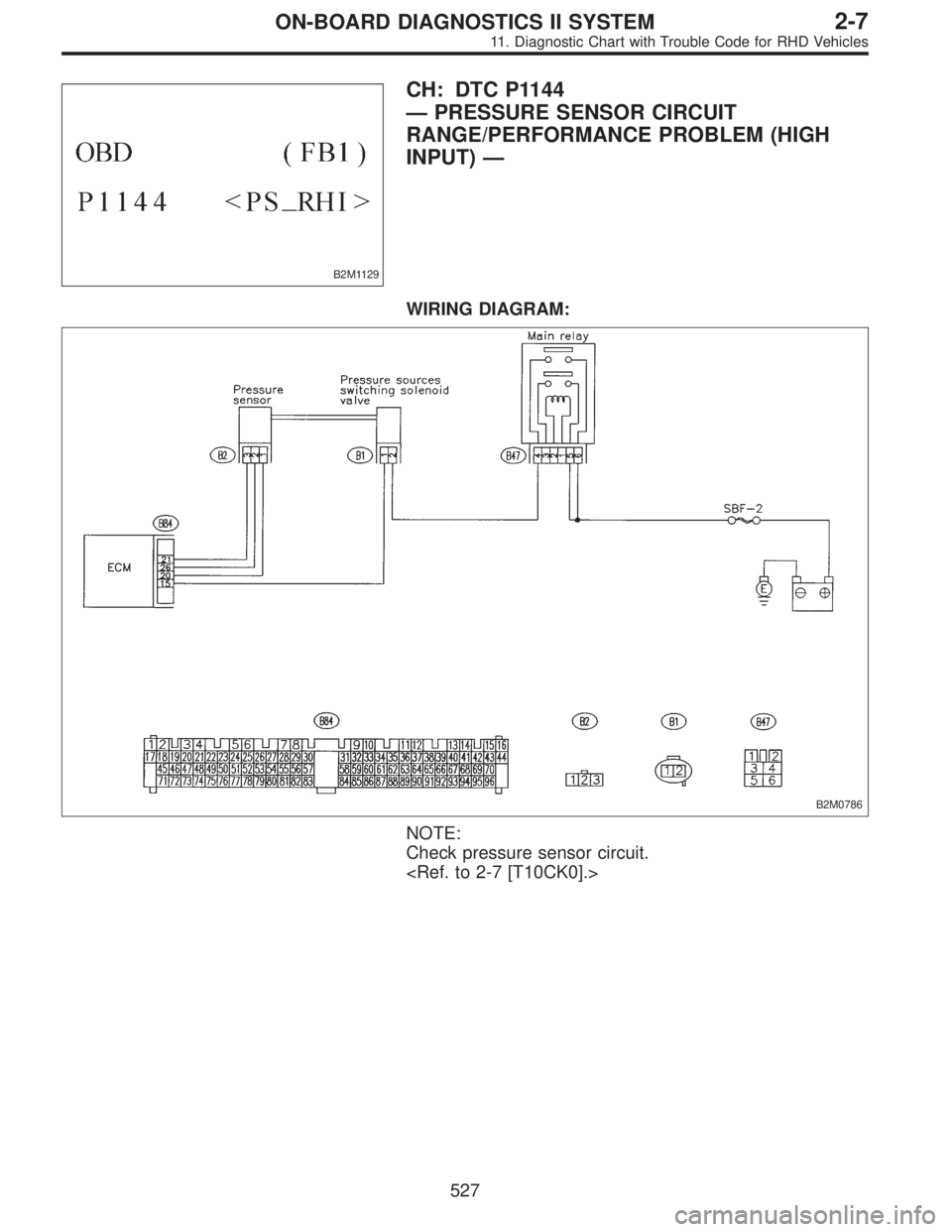

—PRESSURE SENSOR CIRCUIT
RANGE/PERFORMANCE PROBLEM (HIGH
INPUT)—
WIRING DIAGRAM:
B2M0786
NOTE:
Check pressure sensor circuit.
<Ref. to 2-7 [T10CK0].>
527
2-7ON-BOARD DIAGNOST

Page 2393 of 3342

SUBARU LEGACY 1997  Service Repair Manual B2M1137
CP: DTC P1442

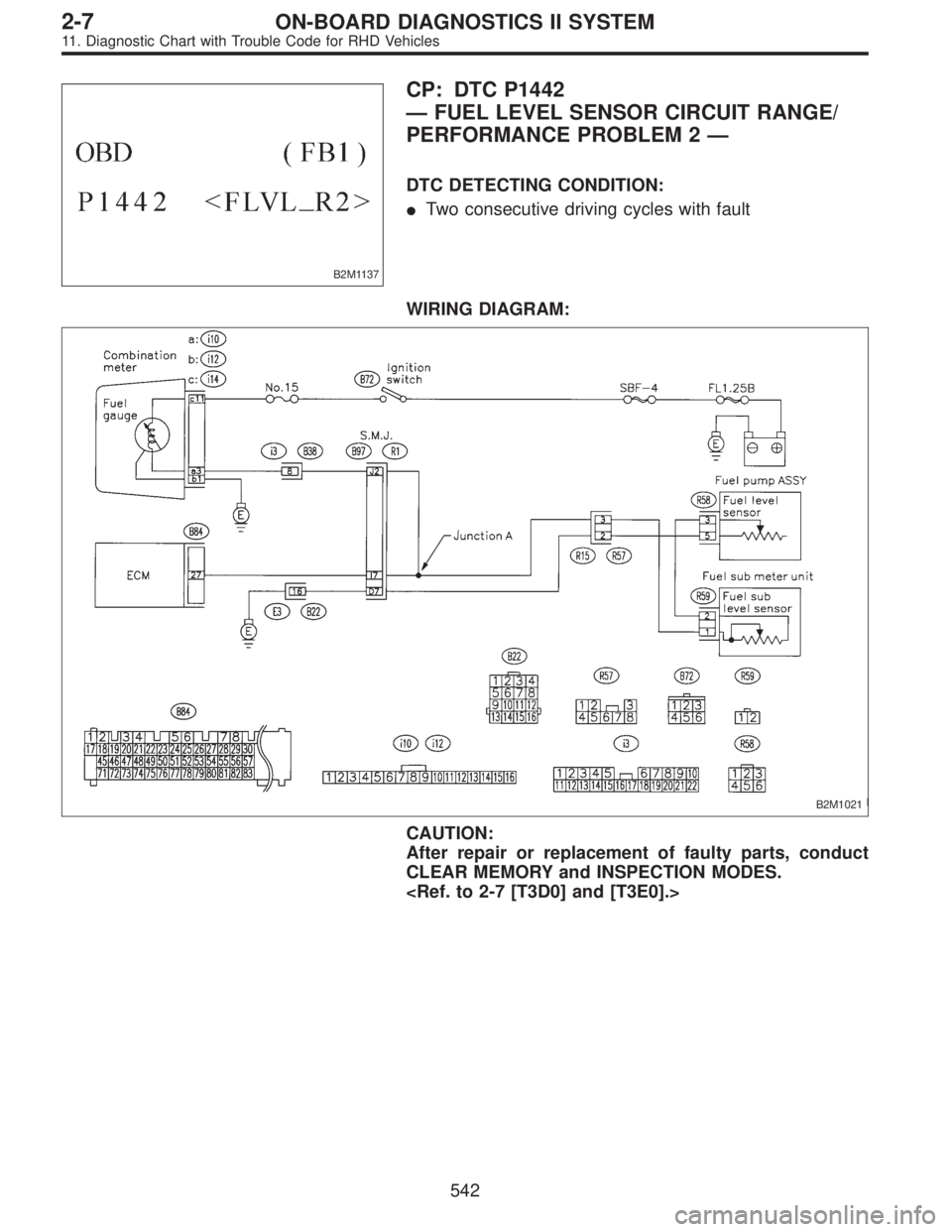

—FUEL LEVEL SENSOR CIRCUIT RANGE/
PERFORMANCE PROBLEM 2—
DTC DETECTING CONDITION:
Two consecutive driving cycles with fault
WIRING DIAGRAM:
B2M1021
CAUTION:
After repair or
