5-4. Uso dei sistemi di supporto alla guida
Guida
(Per esempio: PCS, controllo della coppia alla partenza)
●Quando il freno di stazionamento è stato azionato
●Situazioni in cui alcune o tutte le funzioni del sistema non possono operare: P.273
*: Se presente
■Visualizzazione misuratori
Velocità del veicolo impostata
Indicatore limitatore di velocità
Limitatore di velocità*
La velocità massima desiderata
può essere impostata utilizzando
l’interruttore limitatore di velocità.
Il limitatore di velocità impedisce
che la velocità del veicolo superi il
valore impostato.
AVVISO
■Situazioni in cui il limitatore di velo- cità non dovrebbe essere utilizzato
●Situazioni in cui i sensori potrebbero
non funzionare correttamente: P.272
●Quando è necessario disattivare il sistema: P.267
Componenti del sistema

317
5
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Guida
dizioni della strada, ecc.
Dopo aver decelerato per un determinato
periodo, le luci intermittenti di emergenza
(luci lampeggianti) cominceranno a lampeg-
giare.
Se il guidatore continua a non rispon-
dere, il cicalino di avvertimento comin-
cerà a suonare in modo continuo e
comparirà un messaggio di avverti-
mento per il guidatore, quindi il veicolo
rallenterà gradualmente fino ad arre-
starsi. Durante la fase di decelerazione,
le luci intermittenti di emergenza (luci
lampeggianti) lampeggeranno per
avvertire gli altri guidatori dell’emer-
genza.
Dopo che il veicolo si è completamente
arrestato, il freno di stazionamento sarà
innestato automaticamente. Una volta
avviata la fase di arresto e attesa, il
cicalino continuerà a suonare in modo
continuo, le luci intermittenti di emer-
genza (luci lampeggianti) lampegge-
ranno per avvertire gli altri guidatori
dell’emergenza e le porte si sblocche-
ranno.
*: Se presente
Fase di decelerazione e arresto
Fase di arresto e attesa
BSM (monitoraggio punti
ciechi)*
Il monitor di rilevazione punti cie-
chi è un sistema che utilizza dei
sensori radar posteriori installati
sulla parte interna del paraurti
posteriore, sul lato destro e sini-
stro, per aiutare il guidatore a veri-
ficare le condizioni di sicurezza
prima di cambiare corsia.
AVVISO
■Avvertenze relative all’utilizzo del
sistema
●Il guidatore rimane sempre unico responsabile di una guida sicura. Gui-dare sempre nel rispetto delle regole
per la sicurezza, prestando attenzione a quanto avviene sulla strada.
●Il Monitor di rilevazione punti ciechi è
una funzione supplementare, in grado di avvertire il guidatore della presenza di un veicolo che si trova in un punto cieco
degli specchietti retrovisori esterni o che, avvicinandosi rapidamente da die-tro, entra in un punto cieco. Si racco-
manda di non fare eccessivo affidamento sul monitor di rilevazione punti ciechi. Dato che questa funzione
non è in grado di valutare se è sicuro cambiare corsia, se si facesse ecces-sivo affidamento su di essa, si potrebbe
causare un incidente con conseguenti lesioni gravi o mortali.
Poiché il sistema potrebbe non funzionare
correttamente in determinate condizioni, è necessario che il guidatore verifichi con i propri occhi che sussistano le condizioni di
sicurezza.

318
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Interruttori di comando
Attivazione/disattivazione del monitoraggio
punti ciechi.
Indicatori degli specchietti retrovi-
sori esterni
Quando viene rilevata la presenza di un vei-
colo nel punto cieco degli specchietti retrovi-
sori esterni o di un veicolo che si avvicina ad
alta velocità da dietro al punto cieco, l’indica-
tore dello specchietto retrovisore esterno sul
lato del rilevazione si illumina. Se viene azio-
nata la leva indicatore di direzione verso il
lato di rilevazione, l’indicatore dello spec-
chietto retrovisore esterno lampeggia.
Indicatore informazioni del sistema
di assistenza alla guida
Si accende quando il Monitoraggio punti cie-
chi è disattivato. A questo punto, sul display
multifunzione apparirà il messaggio “Disatti-
vaz. Monitoraggio punti ciechi”.
■Visibilità dell’indicatore degli spec-
chietti retrovisori esterni
In presenza di una forte luce solare, potrebbe risultare difficile vedere l’indicatore dello specchietto retrovisore esterno.
■Personalizzazione
Alcune funzioni possono essere personaliz-
zate. ( P.571)
■Certificazione
 P.647Componenti del sistema
AVVISO
■Per assicurare che il sistema possa funzionare correttamente
I sensori del monitor di rilevazione punti
ciechi sono installati dietro ai fianchi destro e sinistro del paraurti posteriore del vei-colo. Osservare le seguenti precauzioni
per accertarsi che il monitor di rilevazione punti ciechi possa funzionare corretta-mente.
●Mantenere costantemente puliti i sen-sori e le aree circostanti del paraurti posteriore.
Se il sensore o la zona circostante del
paraurti posteriore s ono sporchi o coperti
di neve, il monitoraggio punti ciechi
potrebbe non funzionare, in tal caso com-
pare un messaggio di avvertimento
( P.526). In questa situazione, rimuovere
lo sporco o la neve e guidare il veicolo
nelle condizioni di funzionamento della
funzione BSM ( P.321) per circa 10
minuti. Se il messaggio di avvertimento
non scompare, far controllare il veicolo da
un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
●Non applicare accessor i, adesivi (anche se trasparenti), nastro in alluminio, ecc.
su un sensore o sull’area circostante del paraurti posteriore.

319
5
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Guida
Il monitoraggio punti ciechi può essere
abilitato/disabilitato su del display
multifunzione. ( P.164)
Quando il Monitoraggio punti ciechi è disatti-
vato, la spia informativa di assistenza alla
guida ( P.157) si accenderà. A questo
punto, sul display multifunzione apparirà il
messaggio “Disattivaz. Monitoraggio punti
ciechi”.
Ogni volta che l’interruttore POWER viene
portato su ON, il Monitoraggio punti ciechi
viene abilitato.AVVISO
●Non sottoporre il sensore o la zona cir-
costante del paraurti a forti impatti. Se il sensore si sposta leggermente fuori posizione, il sistema potrebbe non
funzionare correttamente e non rilevare correttamente la presenza di veicoli. Nelle seguenti situazioni, far controllare
il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualifi-
cato e attrezzato.
• Un sensore o la zona circostante sono stati sottoposti a forti impatti.
• Se la zona circostante il sensore è graf- fiata o ammaccata o esso si è parzial-mente staccato.
●Non smontare il sensore.
●Non modificare il sensore né l’area cir-costante del paraurti posteriore.
●Se il sensore o il paraurti posteriore devono essere rimossi/installati o sosti-tuiti, contattare un qualsiasi concessio-
nario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
●Verniciare il paraurti posteriore solo nei colori ufficiali Toyota.
Attivazione/disattivazione del
monitoraggio punti ciechi

320
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
■Veicoli che possono essere rilevati dal monitoraggio punti ciechi
Il monitoraggio punti ciechi si serve dei sensori radar lateral i posteriori per rilevare i
veicoli che viaggiano nelle corsie parallele e segnala al guida tore la presenza di tali
veicoli attraverso gli indicatori degli specchietti retrovisori esterni.
Veicoli che viaggiano in zone non visibili utilizzando gli spec chietti retrovisori
esterni (punti ciechi)
Veicoli che si avvicinano ad alta velocità da dietro in zone no n visibili utilizzando
gli specchietti retrovisori esterni (punti ciechi)
■Aree di rilevazione del monit or di rilevazione punti ciechi
Sono delineate sotto le aree entro le quali il sistema riesce a rilevare la presenza di
veicoli.
La portata di ciascuna area di rilevazione è:
Da 0,5 m a 3,5 m circa da entrambi i lati del veicolo*1
Circa 1 m in avanti rispetto al paraurti posteriore
Circa 3 m dal paraurti posteriore
Da 3 m a 60 m circa rispetto al paraurti posteriore*2
Funzionamento del monitoraggio punti ciechi

321
5
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Guida
*1: L’area compresa tra il lato del veicolo e una distanza di 0,5 m dallo stesso non rientra
nell’area di rilevazione.
*2: Maggiore è la differenza tra la velocità del proprio veicolo e quella del veicolo rilevato, mag-
giore è la distanza alla quale tale veicolo viene rilevato, fac endo illuminare o lampeggiare
l’indicatore dello specchietto retrovisore esterno.
■Il monitor di rilevazione punti ciechi è operativo quando
Il monitor di rilevazione punti ciechi è in fun-
zione in presenza di tutte le seguenti condi- zioni:
●L’interruttore POWER si trova su ON.
●Il monitoraggio punti ciechi è attivo.
●La posizione di innesto è diversa da R.
●La velocità del veicolo è superiore a circa 10 km/h.
■Il monitor di rilevazione punti ciechi rileva la presenza di un veicolo quando
Il monitor di rilevazione punti ciechi rileva la
presenza di un veicolo nell’area di rilevazione nelle seguenti situazioni:
●Un veicolo di una corsia adiacente supera il vostro veicolo.
●Voi superate lentamente un veicolo nella corsia adiacente.
●Un altro veicolo entra nell’area di rileva-zione quando cambia corsia.
■Condizioni in cui il sistema non rileva la presenza di un veicolo
Il monitor di rilevazione punti ciechi non è
progettato per rilevare i seguenti tipi di veicoli e/o oggetti:
●Scooter, biciclette, pedoni, ecc.*
●Veicoli che viaggiano in direzione opposta
●Guard-rail, muri, segnali stradali, veicoli
parcheggiati e oggetti fissi di natura ana-
loga*
●Veicoli che seguono viaggiando sulla
stessa corsia*
●Veicoli in marcia ad una distanza di 2 cor-
sie da quella del proprio veicolo*
●Veicoli che si superano rapidamente*
*: A seconda delle condizioni, il veicolo e/o
l’oggetto potrebbero invece essere rilevati.
■Condizioni in cui il sistema potrebbe non funzionare correttamente
●Il monitor di rilevazione punti ciechi potrebbe non rilevare correttamente i vei-coli nelle situazioni seguenti:
• Quando il sensore è disallineato a causa di un forte impatto contro il sensore stesso o la zona circostante
• Quando il sensore o la zona circostante del paraurti posteriore sono coperti di fango, neve, ghiaccio, adesivi, ecc.
• Durante la guida su strade bagnate a causa dell’acqua residua in caso di cattivo tempo, ad esempio pioggia battente, neve
o nebbia • Quando si avvicinano più veicoli e la distanza tra essi è molto modesta
• Quando la distanza tra il proprio veicolo e quello che segue è insufficiente• Qualora vi sia una differenza notevole tra
la velocità del vostro veicolo e quella del veicolo che entra nell’area di rilevazione• Quando vi è una variazione nella diffe-
renza tra la velocità del proprio veicolo e quella di un altro veicolo• Quando il veicolo che entra nell’area di
rilevazione sta marciando all’incirca alla stessa velocità del vostro veicolo• Quando il vostro veicolo riparte dopo una
sosta, un veicolo rimane nell’area di rileva- zione• Durante la marcia su pendii ripidi consecu-
tivi, in salita e in discesa, per esempio su strade collinari, a causa di profondi avval-lamenti della strada, ecc.
• Durante la guida su strade con curve strette, tornanti o fondo irregolare• In caso di corsie molto ampie o se il vei-
colo marcia lungo il bordo della corsia e il veicolo nella corsia adiacente è molto distante dal vostro veicolo
• Quando sono installati accessori (quali un portabiciclette) sul retro del veicolo• Qualora vi sia una differenza notevole di

322

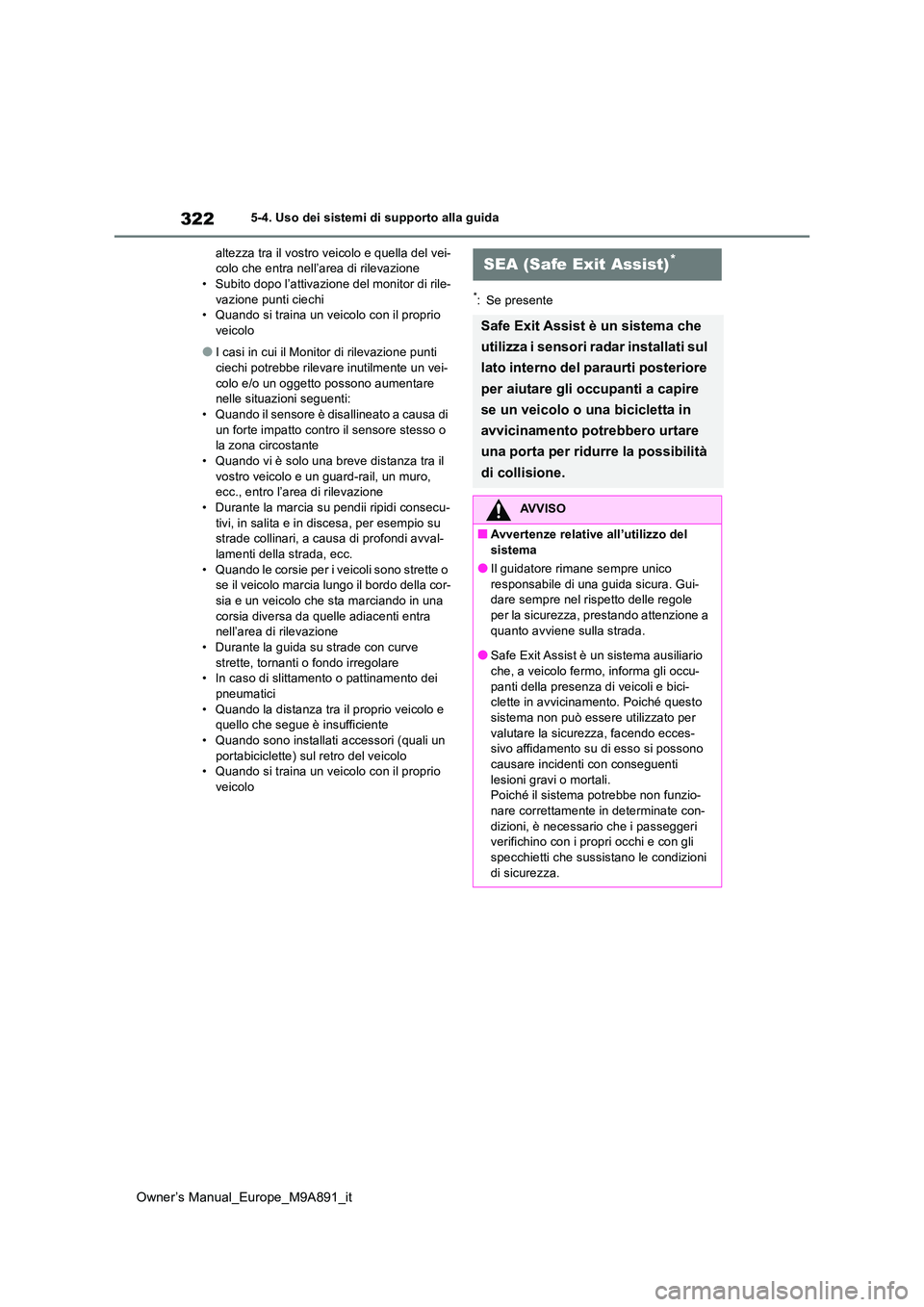

Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
altezza tra il vostro veicolo e quella del vei- colo che entra nell’area di rilevazione• Subito dopo l’attivazione del monitor di rile-
vazione punti ciechi • Quando si traina un veicolo con il proprio veicolo
●I casi in cui il Monitor di rilevazione punti ciechi potrebbe rilevare inutilmente un vei-
colo e/o un oggetto possono aumentare nelle situazioni seguenti:• Quando il sensore è disallineato a causa di
un forte impatto contro il sensore stesso o la zona circostante• Quando vi è solo una breve distanza tra il
vostro veicolo e un guard-rail, un muro, ecc., entro l’area di rilevazione• Durante la marcia su pendii ripidi consecu-
tivi, in salita e in discesa, per esempio su strade collinari, a causa di profondi avval-lamenti della strada, ecc.
• Quando le corsie per i veicoli sono strette o se il veicolo marcia lungo il bordo della cor-sia e un veicolo che sta marciando in una
corsia diversa da quelle adiacenti entra nell’area di rilevazione• Durante la guida su strade con curve
strette, tornanti o fondo irregolare • In caso di slittamento o pattinamento dei pneumatici
• Quando la distanza tra il proprio veicolo e quello che segue è insufficiente• Quando sono installati accessori (quali un
portabiciclette) sul retro del veicolo • Quando si traina un veicolo con il proprio veicolo
*: Se presente
SEA (Safe Exit Assist)*
Safe Exit Assist è un sistema che
utilizza i sensori radar installati sul
lato interno del paraurti posteriore
per aiutare gli occupanti a capire
se un veicolo o una bicicletta in
avvicinamento potrebbero urtare
una porta per ridurre la possibilità
di collisione.
AVVISO
■Avvertenze relative all’utilizzo del sistema
●Il guidatore rimane sempre unico
responsabile di una guida sicura. Gui- dare sempre nel rispetto delle regole per la sicurezza, prestando attenzione a
quanto avviene sulla strada.
●Safe Exit Assist è un sistema ausiliario che, a veicolo fermo, informa gli occu-
panti della presenza di veicoli e bici- clette in avvicinamento. Poiché questo sistema non può essere utilizzato per
valutare la sicurezza, facendo ecces- sivo affidamento su di esso si possono causare incidenti con conseguenti
lesioni gravi o mortali. Poiché il sistema potrebbe non funzio-nare correttamente in determinate con-
dizioni, è necessario che i passeggeri verifichino con i propri occhi e con gli specchietti che sussistano le condizioni
di sicurezza.

323
5
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Guida
Display multifunzione
Attivazione/disattivazione del sistema Safe
Exit Assist
Quando il sistema determina che la possibi-
lità di una collisione con una porta è alta, la
porta interessata viene visualizzata sul
display multifunzione. Inoltre, se la porta
viene aperta quando la spia dello spec-
chietto retrovisore esterno è accesa, suo-
nerà un cicalino come avviso.
Indicatori degli specchietti retrovi-
sori esterni
Quando esiste il rischio che un veicolo o una
bicicletta collidano con una porta (diversa
dal portellone posteriore), quando ne viene
rilevata l’apertura, l’indicatore dello spec-
chietto retrovisore esterno sul lato di rileva-
mento si accenderà. Se la porta sul tale lato
è aperta, l’indicatore dello specchietto retro-
visore esterno lampeggerà.
■Visibilità dell’indicatore degli spec- chietti retrovisori esterni
In presenza di una forte luce solare, potrebbe
risultare difficile vedere l’indicatore dello specchietto retrovisore esterno.
■Cicalino
Se il volume impostato dell’impianto audio è alto o se l’area circostante è rumorosa,
potrebbe essere difficile udire il cicalino di avvertimento.
■Personalizzazione
Alcune funzioni possono essere personaliz- zate. ( P.572)

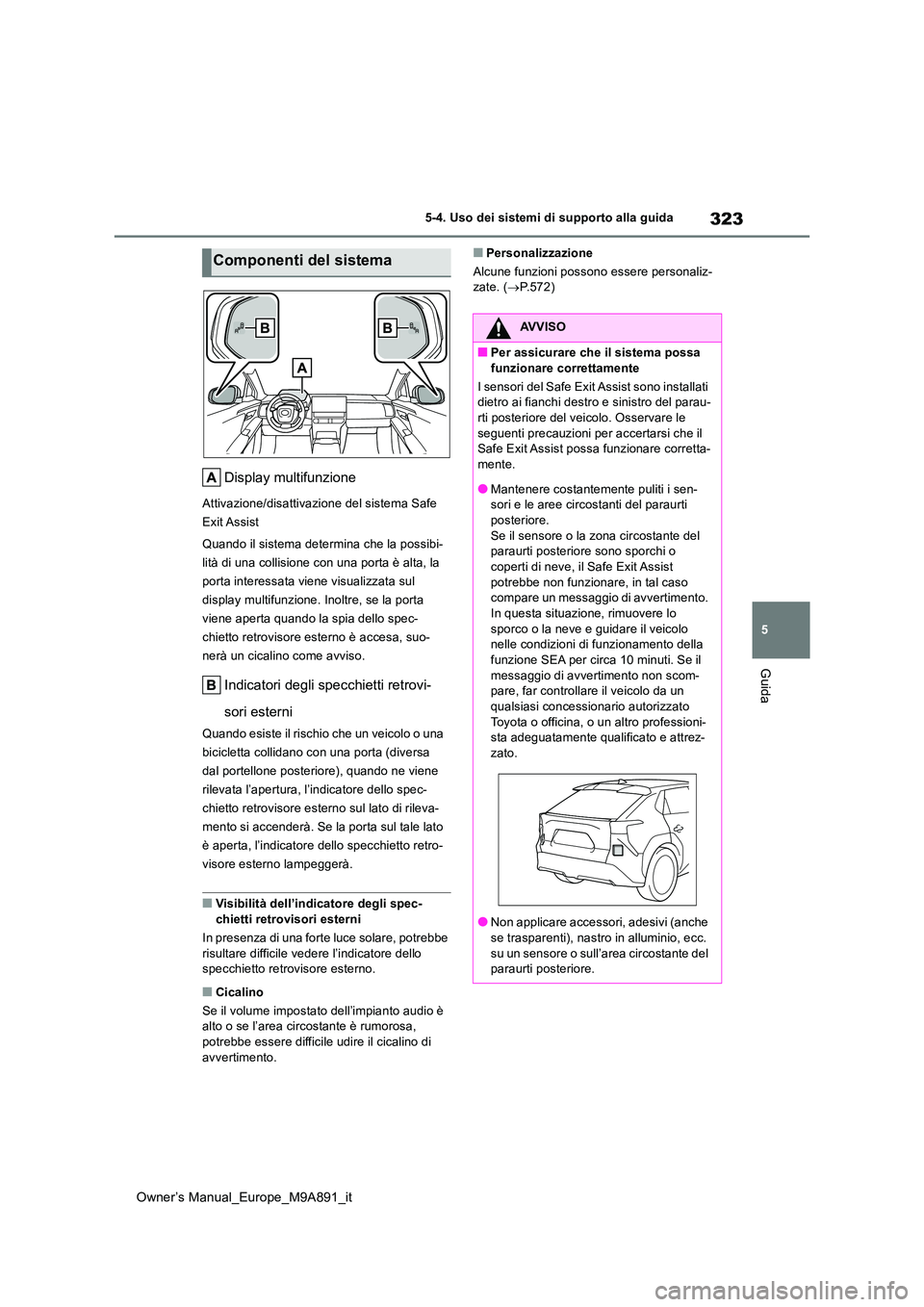

Componenti del sistema
AVVISO
■Per assicurare che il sistema possa
funzionare correttamente
I sensori del Safe Exit Assist sono installati dietro ai fianchi destro e sinistro del parau-rti posteriore del veicolo. Osservare le
seguenti precauzioni per accertarsi che il Safe Exit Assist possa funzionare corretta-mente.
●Mantenere costantemente puliti i sen-sori e le aree circostanti del paraurti posteriore.
Se il sensore o la zona circostante del paraurti posteriore sono sporchi o coperti di neve, il Safe Exit Assist
potrebbe non funzionare, in tal caso compare un messaggio di avvertimento. In questa situazione, rimuovere lo
sporco o la neve e guidare il veicolo nelle condizioni di funzionamento della funzione SEA per circa 10 minuti. Se il
messaggio di avvertimento non scom- pare, far controllare il veicolo da un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professioni- sta adeguatamente qualificato e attrez-
zato.
●Non applicare accessor i, adesivi (anche
se trasparenti), nastro in alluminio, ecc. su un sensore o sull’area circostante del paraurti posteriore.
