Sommaire
Aides à la conduite et à la manœuvre -
Recommandations générales 11 8
Raccourcis des aides à la conduite 120
Reconnaissance des panneaux 120
Limiteur de vitesse 124
Régulation de vitesse

- Recommandations
particulières
126
Régulateur de vitesse programmable 126
Drive Assist Plus 128
Régulateur de vitesse adaptatif 128
Aide au maintien de la position dans la voie 132
Active Safety Brake avec Alerte Risque
Collision et Assistance au freinage d'urgence
intelligent
136
Détection d'inattention 139
Alerte active de franchissement involontaire
de ligne
141
Surveillance des angles morts 144
Aide au stationnement 145
Visiopark 1 148
Visiopark 2 149
 7Informations pratiquesCompatibilité des carburants 153
Approvisionnement en carburant 153
Détrompeur carburant (Diesel) 154
Système hybride rechargeable 155
Charge de la batterie de traction (Hybride
rechargeable)
164
Dispositif d'attelage 167
Attelage avec rotule escamotable 167
Barres de toit 169
Écran grand froid 170
Chaînes à neige 170
Mode économie d'énergie 171
Capot 172
Compartiment moteur 173
Vérification des niveaux 173
Contrôles 175
AdBlue® (BlueHDi) 177
Mise en roue libre du véhicule 179
Conseils d'entretien 180
 8En cas de panneTriangle de présignalisation 183
Panne de carburant (Diesel) 183
Outillage de bord 183
Kit de dépannage provisoire de pneumatique 185
Roue de secours 188
Changement d'une lampe 191
Fusibles 193
Batterie 12

V

/ Batteries d'accessoires 194
Remorquage du véhicule 199
 9Caractéristiques techniquesCaractéristiques des moteurs et charges
remorquables 203
Moteurs essence 204
Moteurs Diesel 205
Moteurs hybrides rechargeables 206
Dimensions 208
Éléments d'identification 208
 10 PEUGEOT i-Connect Advanced -PEUGEOT i-Connect
Premiers pas 210
Personnalisation 214
Commandes au volant 214
Applications 215
Commandes vocales 215
Navigation 217
Connectivité 218
Mirror Screen 219
Média 221
Téléphone 223
Paramètres 224
Aide 225
  11 Enregistrement des données du véhicule et confidentialité
 ■
Index alphabétique
 ■
Annexe

171
Informations pratiques

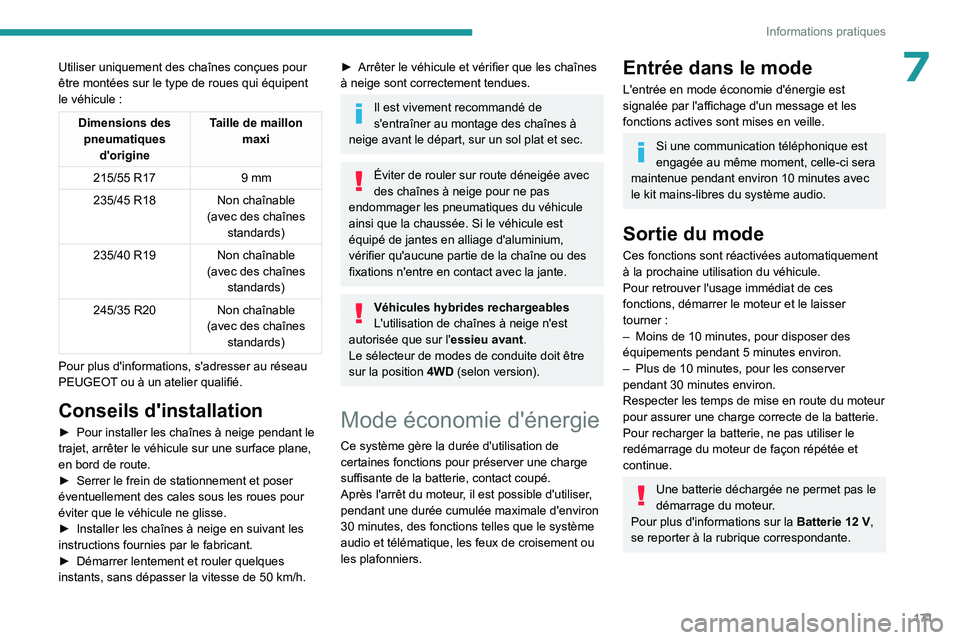

7Utiliser uniquement des chaînes conçues pour
être montées sur le type de roues qui équipent
le véhicule :
Dimensions des pneumatiques d'origine Taille de maillon
maxi
215/55 R17 9
mm
235/45 R18 Non chaînable
(avec des chaînes standards)
235/40 R19 Non chaînable
(avec des chaînes standards)
245/35 R20 Non chaînable
(avec des chaînes standards)
Pour plus d'informations, s'adresser au réseau
PEUGEOT ou à un atelier qualifié.
Conseils d'installation
► Pour installer les chaînes à neige pendant le
trajet, arrêter le véhicule sur une surface plane,
en bord de route.
►

Serrer le frein de stationnement et poser
éventuellement des cales sous les roues pour
éviter que le véhicule ne glisse.
►


Installer les chaînes à neige en suivant les
instructions fournies par le fabricant.
►


Démarrer lentement et rouler quelques
instants, sans dépasser la vitesse de 50

km/h.
► Arrêter le véhicule et vérifier que les chaînes
à neige sont correctement tendues.
Il est vivement recommandé de
s'entraîner au montage des chaînes à
neige avant le départ, sur un sol plat et sec.
Éviter de rouler sur route déneigée avec
des chaînes à neige pour ne pas
endommager les pneumatiques du véhicule
ainsi que la chaussée. Si le véhicule est
équipé de jantes en alliage d'aluminium,
vérifier qu'aucune partie de la chaîne ou des
fixations n'entre en contact avec la jante.
Véhicules hybrides rechargeables
L'utilisation de chaînes à neige n'est
autorisée que sur l' essieu avant.
Le sélecteur de modes de conduite doit être
sur la position

4WD
(selon version).
Mode économie d'énergie
Ce système gère la durée d'utilisation de
certaines fonctions pour préserver une charge
suffisante de la batterie, contact coupé.
Après l'arrêt du moteur, il est possible d'utiliser,
pendant une durée cumulée maximale d'environ
30
minutes, des fonctions telles que le système
audio et télématique, les feux de croisement ou
les plafonniers.
Entrée dans le mode
L'entrée en mode économie d'énergie est
signalée par l'affichage d'un message et les
fonctions actives sont mises en veille.
Si une communication téléphonique est
engagée au même moment, celle-ci sera
maintenue pendant environ 10
minutes avec
le kit mains-libres du système audio.
Sortie du mode
Ces fonctions sont réactivées automatiquement
à la prochaine utilisation du véhicule.
Pour retrouver l'usage immédiat de ces
fonctions, démarrer le moteur et le laisser
tourner
:
–

Moins de 10
minutes, pour disposer des
équipements pendant 5
minutes environ.
–

Plus de 10
minutes, pour les conserver
pendant 30
minutes environ.
Respecter les temps de mise en route du moteur
pour assurer une charge correcte de la batterie.
Pour recharger la batterie, ne pas utiliser le
redémarrage du moteur de façon répétée et
continue.
Une batterie déchargée ne permet pas le
démarrage du moteur.
Pour plus d'informations sur la Batterie 12
V,
se reporter à la rubrique correspondante.

177
Informations pratiques

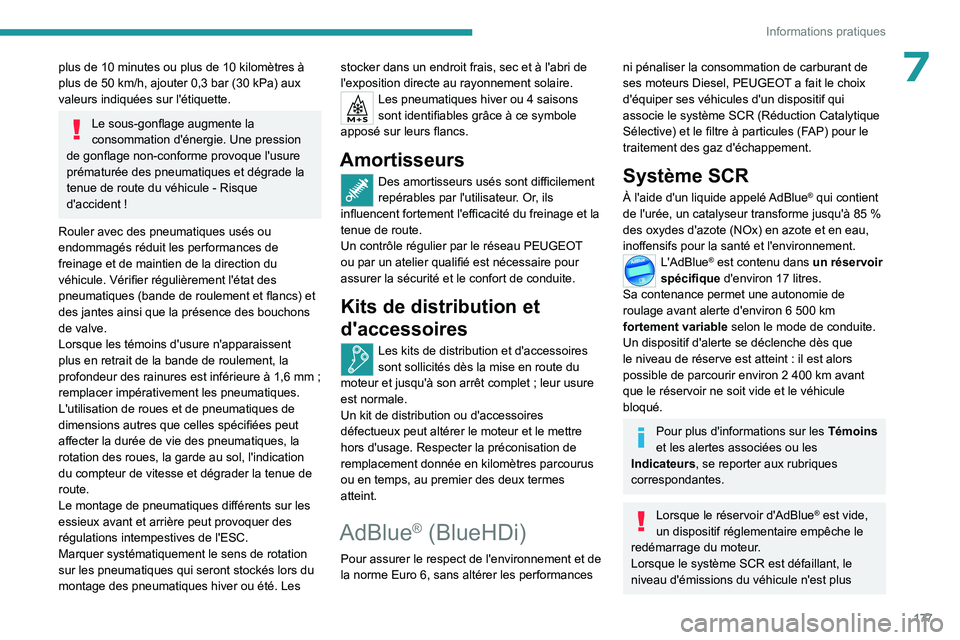

7plus de 10 minutes ou plus de 10 kilomètres à
plus de 50 km/h, ajouter 0,3 bar (30 kPa) aux
valeurs indiquées sur l'étiquette.
Le sous-gonflage augmente la
consommation d'énergie. Une pression
de gonflage non-conforme provoque l'usure
prématurée des pneumatiques et dégrade la
tenue de route du véhicule
- Risque
d'accident
!
Rouler avec des pneumatiques usés ou
endommagés réduit les performances de
freinage et de maintien de la direction du
véhicule. Vérifier régulièrement l'état des
pneumatiques (bande de roulement et flancs) et
des jantes ainsi que la présence des bouchons
de valve.
Lorsque les témoins d'usure n'apparaissent
plus en retrait de la bande de roulement, la
profondeur des rainures est inférieure à 1,6
mm ;
remplacer impérativement les pneumatiques.
L'utilisation de roues et de pneumatiques de
dimensions autres que celles spécifiées peut
affecter la durée de vie des pneumatiques, la
rotation des roues, la garde au sol, l'indication
du compteur de vitesse et dégrader la tenue de
route.
Le montage de pneumatiques différents sur les
essieux avant et arrière peut provoquer des
régulations intempestives de l'ESC.
Marquer systématiquement le sens de rotation
sur les pneumatiques qui seront stockés lors du
montage des pneumatiques hiver ou été. Les stocker dans un endroit frais, sec et à l'abri de
l'exposition directe au rayonnement solaire.
Les pneumatiques hiver ou 4 saisons
sont identifiables grâce à ce symbole
apposé sur leurs flancs.
Amortisseurs
Des amortisseurs usés sont difficilement
repérables par l'utilisateur. Or, ils
influencent fortement l'efficacité du freinage et la
tenue de route.
Un contrôle régulier par le réseau PEUGEOT
ou par un atelier qualifié est nécessaire pour
assurer la sécurité et le confort de conduite.
Kits de distribution et
d'accessoires
Les kits de distribution et d'accessoires
sont sollicités dès la mise en route du
moteur et jusqu'à son arrêt complet
; leur usure
est normale.
Un kit de distribution ou d'accessoires
défectueux peut altérer le moteur et le mettre
hors d'usage. Respecter la préconisation de
remplacement donnée en kilomètres parcourus
ou en temps, au premier des deux termes
atteint.
AdBlue® (BlueHDi)
Pour assurer le respect de l'environnement et de
la norme Euro 6, sans altérer les performances
ni pénaliser la consommation de carburant de
ses moteurs Diesel, PEUGEOT a fait le choix
d'équiper ses véhicules d'un dispositif qui
associe le système SCR (Réduction Catalytique
Sélective) et le filtre à particules (FAP) pour le
traitement des gaz d'échappement.
Système SCR
À l'aide d'un liquide appelé AdBlue® qui contient
de l'urée, un catalyseur transforme jusqu'à 85 %
des oxydes d'azote (NOx) en azote et en eau,
inoffensifs pour la santé et l'environnement.
L'AdBlue® est contenu dans un réservoir
spécifique d'environ 17 litres.
Sa contenance permet une autonomie de
roulage avant alerte d'environ 6
500 km
fortement variable selon le mode de conduite.
Un dispositif d'alerte se déclenche dès que
le niveau de réserve est atteint
: il est alors
possible de parcourir environ 2
400 km avant
que le réservoir ne soit vide et le véhicule
bloqué.
Pour plus d'informations sur les Témoins
et les alertes associées ou les
Indicateurs, se reporter aux rubriques
correspondantes.
Lorsque le réservoir d'AdBlue® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant, le
niveau d'émissions du véhicule n'est plus

208
Caractéristiques techniques
Dimensions (en mm)
Ces dimensions ont été mesurées sur un
véhicule non chargé.
Berline



SW



Éléments d'identification
Différents dispositifs de marquage visibles pour
l'identification et la recherche du véhicule.


A. Numéro d'identification véhicule (V.I.N.),
sous le capot moteur.
Gravé sur le châssis.

209
Caractéristiques techniques

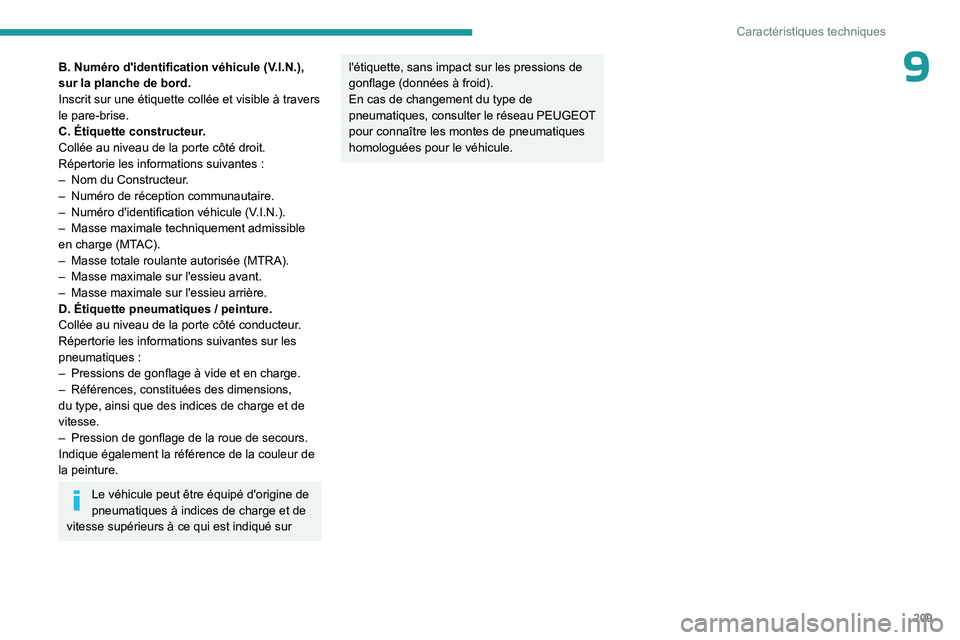

9B. Numéro d'identification véhicule (V.I.N.),
sur la planche de bord.
Inscrit sur une étiquette collée et visible à travers
le pare-brise.
C. Étiquette constructeur.
Collée au niveau de la porte côté droit.
Répertorie les informations suivantes :
–

Nom du Constructeur
.
–

Numéro de réception communautaire.
–


Numéro d'identification véhicule (V
.I.N.).
–

Masse maximale techniquement admissible
en charge

(MTAC).
–

Masse totale roulante autorisée
(MTRA).
–

Masse maximale sur l'essieu avant.
–


Masse maximale sur l'essieu arrière.
D. Étiquette pneumatiques

/ peinture.
Collée au niveau de la porte côté conducteur.
Répertorie les informations suivantes sur les
pneumatiques
:
–

Pressions de gonflage à vide et en charge.
–


Références, constituées des dimensions,
du type, ainsi que des indices de charge et de
vitesse.
–


Pression de gonflage de la roue de secours.
Indique également la référence de la couleur de
la peinture.
Le véhicule peut être équipé d'origine de
pneumatiques à indices de charge et de
vitesse supérieurs à ce qui est indiqué sur
l'étiquette, sans impact sur les pressions de
gonflage (données à froid).
En cas de changement du type de
pneumatiques, consulter le réseau PEUGEOT
pour connaître les montes de pneumatiques
homologuées pour le véhicule.

232
Index alphabétique
Démarrage / Arrêt du véhicule 104
Démarrage de secours
105, 195
Démarrage du moteur

104
Démarrage d'un moteur Diesel

153
Démarrage du véhicule

104, 110
Démarrer

195
Démontage d'une roue

189, 191
Démontage du surtapis

61–62
Désembuage

50, 56
Désembuage arrière

57
Désembuage avant

56
Détection de sous-gonflage

116, 188
Détection d’inattention

139–140
Détection d'obstacles

145
Détrompeur carburant

154–155
Déverrouillage

27, 29
Déverrouillage de l'intérieur

31
Déverrouillage des portes

31
Déverrouillage du coffre

27, 29
Déverrouillage du hayon

27, 29
Diagnostic véhicule

22
Dimensions

208
Diodes électroluminescentes -
LED

70, 192–193
Disques de freins

176
Drive Assist Plus

128
E
Éclairage adaptatif des projecteurs 74
Éclairage à distance
72
Éclairage coffre 68
Éclairage d'accompagnement
71–72
Éclairage d'accueil

71–72
Éclairage d'ambiance

62
Éclairage de conduite

69, 72
Éclairage extérieur

72
Éclairage intérieur

62
Éco-conduite (conseils)

8
Économie d'énergie (mode)

171
Écran grand froid

170
Écran pare-neige

170
Écran tactile

24–25, 57
Éléments d'identification

208
Enfants

87, 94–95
Enfants (sécurité)

100
Enregistrement des données du véhicule
et vie privée

227
Enregistreur de données d'évènement

83
Entrée d'air

55–56
Entretien carrosserie

180
Entretien (conseils)

156, 180
Entretien courant

119, 175, 177
Environnement

8, 33
ESC (programme de stabilité
électronique)

84
Essuie-vitre

76, 79
Essuie-vitre arrière

77
Essuie-vitre avant

77, 79
Étiquettes d'identification

208F
Fermeture des portes 30, 35
Fermeture du coffre
30, 37
Feux antibrouillard arrière

69, 193
Feux arrière

193
Feux à technologie Full LED

71, 192
Feux de croisement

192
Feux de détresse

80, 183
Feux de position

70, 192–193
Feux de recul

193
Feux de route

192
Feux de stationnement

70
Feux de stop

193
Feux diurnes

70, 192
Feux indicateurs de direction

70
Filet de retenue de charges hautes

66
Filtre à air

176
Filtre à huile

176
Filtre à particules

175–176
Filtre habitacle

53, 175
Fixations ISOFIX

94, 99
Flux d'énergie

25
Fonction e-Save (réserve d'énergie)

25
Fonction massage

49
Fonctionnalités disponibles à distance

166
Fonctionnalités disponibles à distance
(Hybride rechargeable)

25–26, 57
Fonctions de conduite préférées

120
Freinage

11 0
Freinage automatique d'urgence

136–139
Freinage dynamique de secours

107–108
