159
Praktične informacije
7

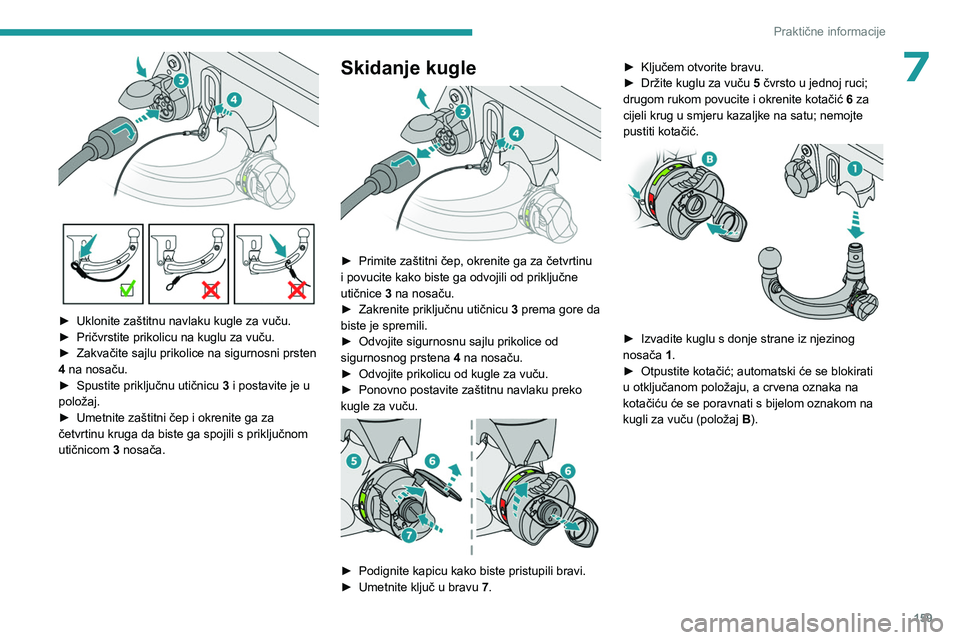

► Uklonite zaštitnu navlaku kugle za vuču.
► Pričvrstite prikolicu na kuglu za vuču.
►

Zakvačite sajlu prikolice na sigurnosni prsten
4

na nosaču.
►

Spustite priključnu utičnicu 3

i postavite je u
položaj.
►

Umetnite zaštitni čep i okrenite ga za
četvrtinu kruga da biste ga spojili s priključnom
utičnicom

3 nosača.
Skidanje kugle

► Primite zaštitni čep, okrenite ga za četvrtinu
i povucite kako biste ga odvojili od priključne
utičnice
3 na nosaču.
►

Zakrenite priključnu utičnicu 3

prema gore da
biste je spremili.
►

Odvojite sigurnosnu sajlu prikolice od
sigurnosnog prstena 4

na nosaču.
►

Odvojite prikolicu od kugle za vuču.
►


Ponovno postavite zaštitnu navlaku preko
kugle za vuču.


► Podignite kapicu kako biste pristupili bravi.
► Umetnite ključ u bravu 7
.►

Ključem otvorite bravu.
►

Držite kuglu za vuču
5
čvrsto u jednoj ruci;
drugom rukom povucite i okrenite kotačić 6 za
cijeli krug u smjeru kazaljke na satu; nemojte
pustiti kotačić.


► Izvadite kuglu s donje strane iz njezinog
nosača 1.
►

Otpustite kotačić; automatski će se blokirati
u otključanom položaju, a crvena oznaka na
kotačiću će se poravnati s bijelom oznakom na
kugli za vuču (položaj B

).

160
Praktične informacije

► Ponovno postavite zaštitni čep 2 na nosač 1.
► Spremite kuglu za vuču u vrećicu kako biste
je zaštitili od udaraca i prljavštine.
Održavanje
Za ispravan rad kugla i njezin nosač moraju biti
čisti.
Prije pranja vozila mlazom pod visokim tlakom
kugla se mora skinuti, a čep umetnuti u nosač.
Rad na kuki za vuču
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Krovni nosači
Radi sigurnosti i kako ne bi došlo do
oštećenja krova, obvezno morate koristiti
poprečne krovne nosače homologirane za
vaše vozilo.
Pridržavajte se uputa za ugradnju i uvjeta za
korištenje navedenih u knjižici koju ste dobili s
krovnim nosačima.
Maksimalno opterećenje raspoređeno na
poprečnim krovnim nosačima za teret
koji nije viši od 40 cm (osim nosača bicikla):
80

kg.
Budući da se ta vrijednost može promijeniti,
provjerite maksimalno opterećenje navedeno
u uputama priloženim uz krovne nosače.
Ako je teret viši od 40 cm, prilagodite brzinu
vozila profilu ceste, kako se ne bi oštetile
krovni nosači i pričvršćenja na vozilu.
Pri prijevozu predmeta dužih od vozila
pridržavajte se važećih propisa u svojoj
zemlji.
Izravno postavljanje na krov

Poprečne šipke smiju se pričvrstiti samo na četiri
hvatišta koja se nalaze na krovnom okviru. Te
su točke skrivene vratima vozila kad su vrata
zatvorena.
Pričvrsni elementi krovnih nosača imaju klin koji
morate umetnuti u otvor svakog od hvatišta.
Savjeti
Ravnomjerno rasporedite teret, pazeći da
ne preopteretite niti jednu stranu.
Najteže predmete postavite što bliže krovu.
Dobro osigurajte teret.
Vozite lagano radi povećane osjetljivosti na
bočni vjetar (zbog utjecaja vjetra na stabilnost
vozila).
Redovito provjeravajte sigurnost i pričvršćenje
krovnih nosača, bar prije svakog puta.

161
Praktične informacije
7

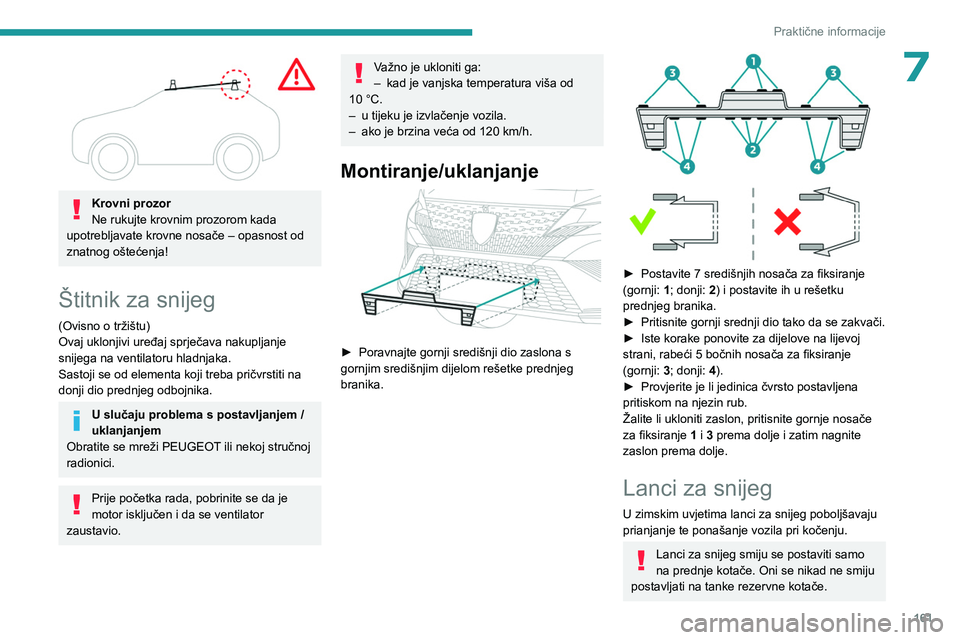

Krovni prozor
Ne rukujte krovnim prozorom kada
upotrebljavate krovne nosače – opasnost od
znatnog oštećenja!
Štitnik za snijeg
(Ovisno o tržištu)
Ovaj uklonjivi uređaj sprječava nakupljanje
snijega na ventilatoru hladnjaka.
Sastoji se od elementa koji treba pričvrstiti na
donji dio prednjeg odbojnika.
U slučaju problema s postavljanjem /
uklanjanjem
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Prije početka rada, pobrinite se da je
motor isključen i da se ventilator
zaustavio.
Važno je ukloniti ga:
– kad je vanjska temperatura viša od
10 °C.
–

u tijeku je izvlačenje vozila.
–


ako je brzina veća od 120 km/h.
Montiranje/uklanjanje

► Poravnajte gornji središnji dio zaslona s
gornjim središnjim dijelom rešetke prednjeg
branika.


► Postavite 7 središnjih nosača za fiksiranje
(gornji: 1; donji: 2) i postavite ih u rešetku
prednjeg branika.
►

Pritisnite gornji srednji dio tako da se zakvači.
►


Iste korake ponovite za dijelove na lijevoj
strani, rabeći 5 bočnih nosača za fiksiranje
(gornji:

3; donji: 4).
►

Provjerite je li jedinica čvrsto postavljena
pritiskom na njezin rub.
Žalite li ukloniti zaslon, pritisnite gornje nosače
za fiksiranje 1

i 3 prema dolje i zatim nagnite
zaslon prema dolje.
Lanci za snijeg
U zimskim uvjetima lanci za snijeg poboljšavaju
prianjanje te ponašanje vozila pri kočenju.
Lanci za snijeg smiju se postaviti samo
na prednje kotače. Oni se nikad ne smiju
postavljati na tanke rezervne kotače.

162
Praktične informacije

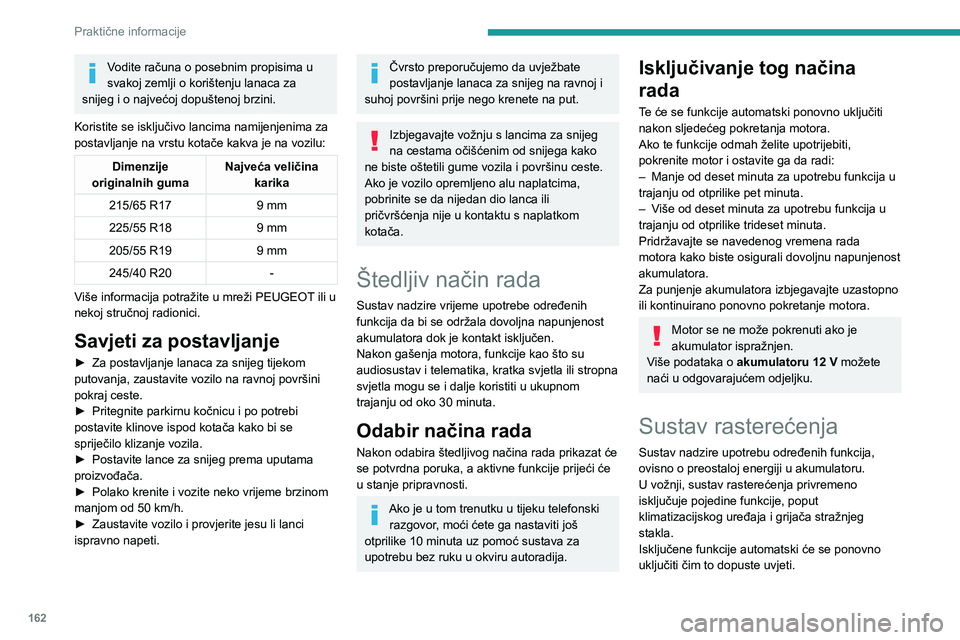

Vodite računa o posebnim propisima u
svakoj zemlji o korištenju lanaca za
snijeg i o najvećoj dopuštenoj brzini.
Koristite se isključivo lancima namijenjenima za
postavljanje na vrstu kotače kakva je na vozilu:
Dimenzije
originalnih guma Najveća veličina
karika
215/65 R17 9 mm
225/55 R18 9 mm
205/55 R19 9 mm
245/40 R20 -
Više informacija potražite u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Savjeti za postavljanje
► Za postavljanje lanaca za snijeg tijekom
putovanja, zaustavite vozilo na ravnoj površini
pokraj ceste.
►

Pritegnite parkirnu kočnicu i po potrebi
postavite klinove ispod kotača kako bi se
spriječilo klizanje vozila.
►


Postavite lance za snijeg prema uputama
proizvođača.
►


Polako krenite i vozite neko vrijeme brzinom
manjom od 50

km/h.
►

Zaustavite vozilo i provjerite jesu li lanci
ispravno napeti.
Čvrsto preporučujemo da uvježbate
postavljanje lanaca za snijeg na ravnoj i
suhoj površini prije nego krenete na put.
Izbjegavajte vožnju s lancima za snijeg
na cestama očišćenim od snijega kako
ne biste oštetili gume vozila i površinu ceste.
Ako je vozilo opremljeno alu naplatcima,
pobrinite se da nijedan dio lanca ili
pričvršćenja nije u kontaktu s naplatkom
kotača.
Štedljiv način rada
Sustav nadzire vrijeme upotrebe određenih
funkcija da bi se održala dovoljna napunjenost
akumulatora dok je kontakt isključen.
Nakon gašenja motora, funkcije kao što su
audiosustav i telematika, kratka svjetla ili stropna
svjetla mogu se i dalje koristiti u ukupnom
trajanju od oko 30 minuta.
Odabir načina rada
Nakon odabira štedljivog načina rada prikazat će
se potvrdna poruka, a aktivne funkcije prijeći će
u stanje pripravnosti.
Ako je u tom trenutku u tijeku telefonski razgovor, moći ćete ga nastaviti još
otprilike 10 minuta uz pomoć sustava za
upotrebu bez ruku u okviru autoradija.
Isključivanje tog načina
rada
Te će se funkcije automatski ponovno uključiti
nakon sljedećeg pokretanja motora.
Ako te funkcije odmah želite upotrijebiti,
pokrenite motor i ostavite ga da radi:
–

Manje od deset minuta za upotrebu funkcija u
trajanju od otprilike pet minuta.
–


V
iše od deset minuta za upotrebu funkcija u
trajanju od otprilike trideset minuta.
Pridržavajte se navedenog vremena rada
motora kako biste osigurali dovoljnu napunjenost
akumulatora.
Za punjenje akumulatora izbjegavajte uzastopno
ili kontinuirano ponovno pokretanje motora.
Motor se ne može pokrenuti ako je
akumulator ispražnjen.
Više podataka o akumulatoru 12
V možete
naći u odgovarajućem odjeljku.
Sustav rasterećenja
Sustav nadzire upotrebu određenih funkcija,
ovisno o preostaloj energiji u akumulatoru.
U vožnji, sustav rasterećenja privremeno
isključuje pojedine funkcije, poput
klimatizacijskog uređaja i grijača stražnjeg
stakla.
Isključene funkcije automatski će se ponovno
uključiti čim to dopuste uvjeti.

163
Praktične informacije

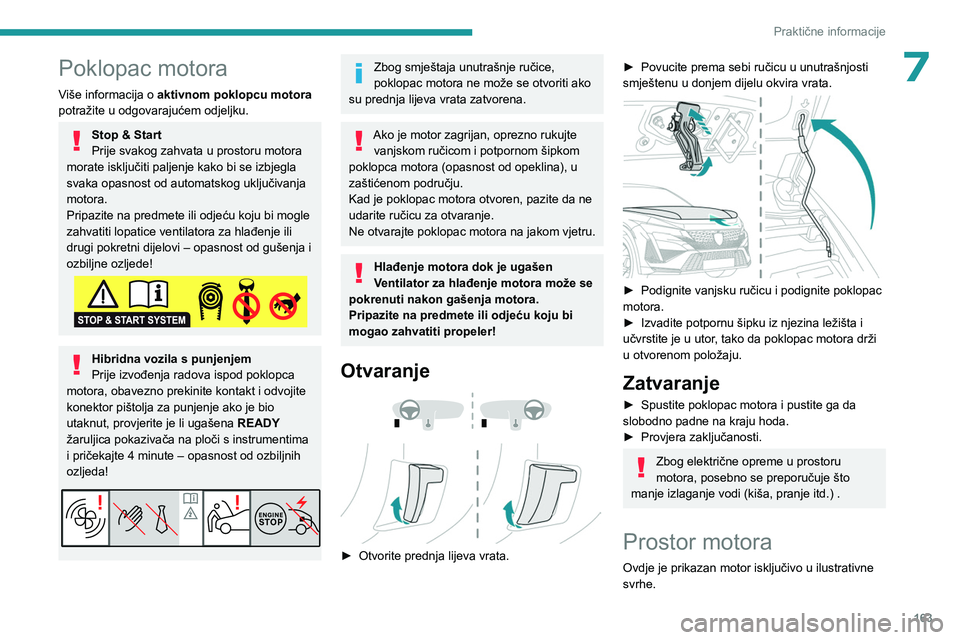

7Poklopac motora
Više informacija o aktivnom poklopcu motora
potražite u odgovarajućem odjeljku.
Stop & Start
Prije svakog zahvata u prostoru motora
morate isključiti paljenje kako bi se izbjegla
svaka opasnost od automatskog uključivanja
motora.
Pripazite na predmete ili odjeću koju bi mogle
zahvatiti lopatice ventilatora za hlađenje ili
drugi pokretni dijelovi – opasnost od gušenja i
ozbiljne ozljede!
Hibridna vozila s punjenjem
Prije izvođenja radova ispod poklopca
motora, obavezno prekinite kontakt i odvojite
konektor pištolja za punjenje ako je bio
utaknut, provjerite je li ugašena

READY

žaruljica pokazivača na ploči s instrumentima
i pričekajte 4 minute – opasnost od ozbiljnih
ozljeda!
Zbog smještaja unutrašnje ručice,
poklopac motora ne može se otvoriti ako
su prednja lijeva vrata zatvorena.
Ako je motor zagrijan, oprezno rukujte vanjskom ručicom i potpornom šipkom
poklopca motora (opasnost od opeklina), u
zaštićenom području.
Kad je poklopac motora otvoren, pazite da ne
udarite ručicu za otvaranje.
Ne otvarajte poklopac motora na jakom vjetru.
Hlađenje motora dok je ugašen
Ventilator za hlađenje motora može se
pokrenuti nakon gašenja motora.
Pripazite na predmete ili odjeću koju bi
mogao zahvatiti propeler!
Otvaranje



► Otvorite prednja lijeva vrata.
► Povucite prema sebi ručicu u unutrašnjosti
smještenu u donjem dijelu okvira vrata.


► Podignite vanjsku ručicu i podignite poklopac
motora.
►

Izvadite potpornu šipku iz njezina ležišta i
učvrstite je u utor

, tako da poklopac motora drži
u otvorenom položaju.
Zatvaranje
► Spustite poklopac motora i pustite ga da
slobodno padne na kraju hoda.
►

Provjera zaključanosti.
Zbog električne opreme u prostoru
motora, posebno se preporučuje što
manje izlaganje vodi (kiša, pranje itd.) .
Prostor motora
Ovdje je prikazan motor isključivo u ilustrativne
svrhe.

164
Praktične informacije

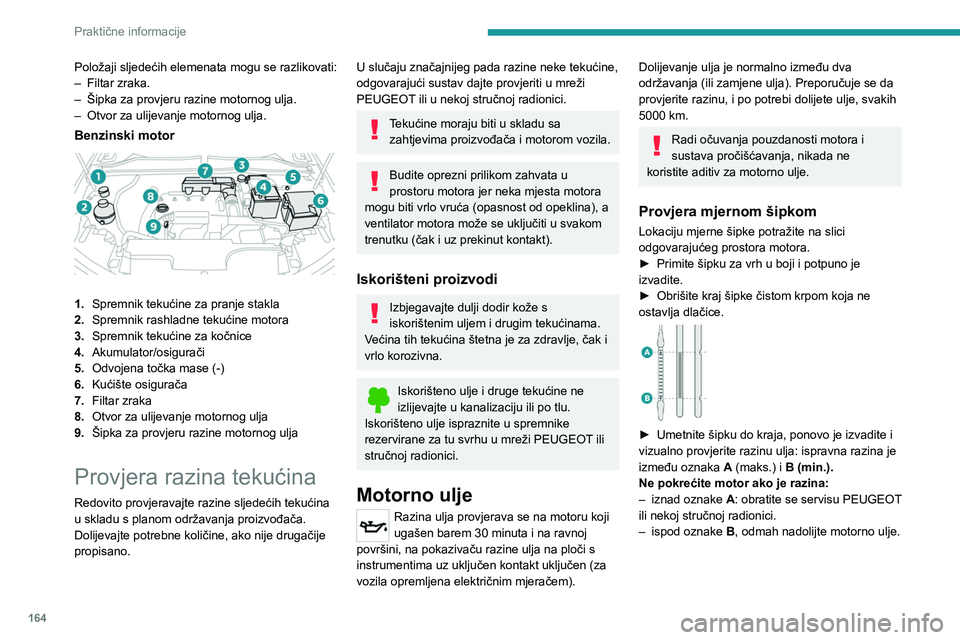

Položaji sljedećih elemenata mogu se razlikovati:
– Filtar zraka.
–

Šipka za provjeru razine motornog ulja.
–


Otvor za ulijevanje motornog ulja.
Benzinski motor

1. Spremnik tekućine za pranje stakla
2. Spremnik rashladne tekućine motora
3. Spremnik tekućine za kočnice
4. Akumulator/osigurači
5. Odvojena točka mase (-)
6. Kućište osigurača
7. Filtar zraka
8. Otvor za ulijevanje motornog ulja
9. Šipka za provjeru razine motornog ulja
Provjera razina tekućina
Redovito provjeravajte razine sljedećih tekućina
u skladu s planom održavanja proizvođača.
Dolijevajte potrebne količine, ako nije drugačije
propisano.
U slučaju značajnijeg pada razine neke tekućine,
odgovarajući sustav dajte provjeriti u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Tekućine moraju biti u skladu sa
zahtjevima proizvođača i motorom vozila.
Budite oprezni prilikom zahvata u
prostoru motora jer neka mjesta motora
mogu biti vrlo vruća (opasnost od opeklina), a
ventilator motora može se uključiti u svakom
trenutku (čak i uz prekinut kontakt).
Iskorišteni proizvodi
Izbjegavajte dulji dodir kože s
iskorištenim uljem i drugim tekućinama.
Većina tih tekućina štetna je za zdravlje, čak i
vrlo korozivna.
Iskorišteno ulje i druge tekućine ne
izlijevajte u kanalizaciju ili po tlu.
Iskorišteno ulje ispraznite u spremnike
rezervirane za tu svrhu u mreži PEUGEOT ili
stručnoj radionici.
Motorno ulje
Razina ulja provjerava se na motoru koji
ugašen barem 30 minuta i na ravnoj
površini, na pokazivaču razine ulja na ploči s
instrumentima uz uključen kontakt uključen (za
vozila opremljena električnim mjeračem).
Dolijevanje ulja je normalno između dva
održavanja (ili zamjene ulja). Preporučuje se da
provjerite razinu, i po potrebi dolijete ulje, svakih
5000
km.
Radi očuvanja pouzdanosti motora i
sustava pročišćavanja, nikada ne
koristite aditiv za motorno ulje.
Provjera mjernom šipkom
Lokaciju mjerne šipke potražite na slici
odgovarajućeg prostora motora.
►

Primite šipku za vrh u boji i potpuno je
izvadite.
►


Obrišite kraj šipke čistom krpom koja ne
ostavlja dlačice.


► Umetnite šipku do kraja, ponovo je izvadite i
vizualno provjerite razinu ulja: ispravna razina je
između oznaka A
(maks.) i B (min.).
Ne pokrećite motor ako je razina:
–

iznad
oznake A: obratite se servisu PEUGEOT
ili nekoj stručnoj radionici.
–

ispod oznake B

, odmah nadolijte motorno ulje.

165
Praktične informacije

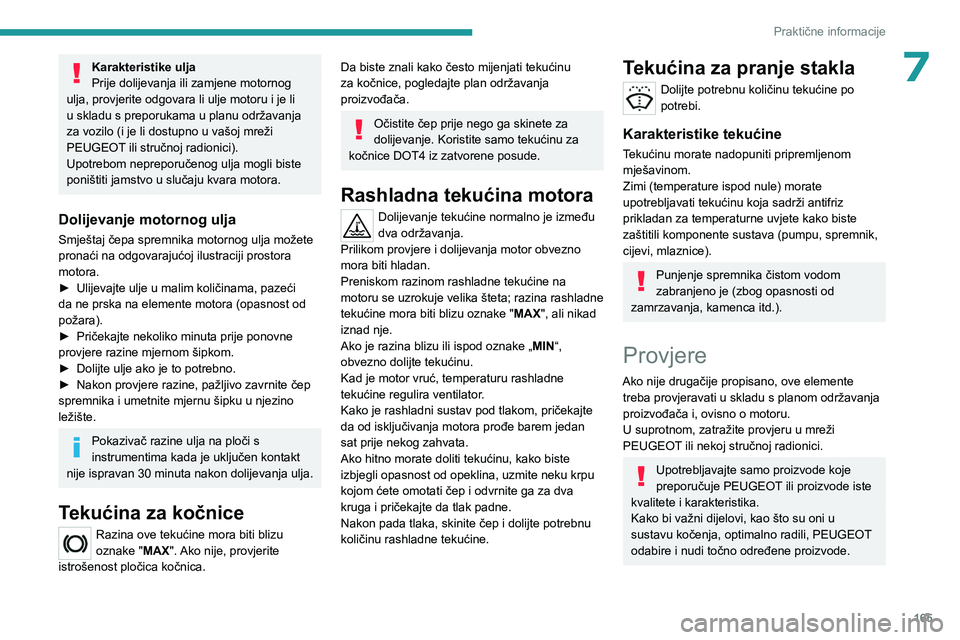

7Karakteristike ulja
Prije dolijevanja ili zamjene motornog
ulja, provjerite odgovara li ulje motoru i je li
u skladu s preporukama u planu održavanja
za vozilo (i je li dostupno u vašoj mreži
PEUGEOT ili stručnoj radionici).
Upotrebom nepreporučenog ulja mogli biste
poništiti jamstvo u slučaju kvara motora.
Dolijevanje motornog ulja
Smještaj čepa spremnika motornog ulja možete
pronaći na odgovarajućoj ilustraciji prostora
motora.
►

Ulijevajte ulje u malim količinama, pazeći
da ne prska na elemente motora (opasnost od
požara).
►


Pričekajte nekoliko minuta prije ponovne
provjere razine mjernom šipkom.
►


Dolijte ulje ako je to potrebno.
►


Nakon provjere razine, pažljivo zavrnite čep
spremnika i umetnite mjernu šipku u njezino
ležište.
Pokazivač razine ulja na ploči s
instrumentima kada je uključen kontakt
nije ispravan 30 minuta nakon dolijevanja ulja.
Tekućina za kočnice
Razina ove tekućine mora biti blizu
oznake "MAX". Ako nije, provjerite
istrošenost pločica kočnica.
Da biste znali kako često mijenjati tekućinu
za kočnice, pogledajte plan održavanja
proizvođača.
Očistite čep prije nego ga skinete za
dolijevanje. Koristite samo tekućinu za
kočnice DOT4 iz zatvorene posude.
Rashladna tekućina motora
Dolijevanje tekućine normalno je između
dva održavanja.
Prilikom provjere i dolijevanja motor obvezno
mora biti hladan.
Preniskom razinom rashladne tekućine na
motoru se uzrokuje velika šteta; razina rashladne
tekućine mora biti blizu oznake " MAX", ali nikad
iznad nje.
Ako je razina blizu ili ispod oznake „ MIN“,
obvezno dolijte tekućinu.
Kad je motor vruć, temperaturu rashladne
tekućine regulira ventilator.
Kako je rashladni sustav pod tlakom, pričekajte
da od isključivanja motora prođe barem jedan
sat prije nekog zahvata.
Ako hitno morate doliti tekućinu, kako biste
izbjegli opasnost od opeklina, uzmite neku krpu
kojom ćete omotati čep i odvrnite ga za dva
kruga i pričekajte da tlak padne.
Nakon pada tlaka, skinite čep i dolijte potrebnu
količinu rashladne tekućine.
Tekućina za pranje stakla
Dolijte potrebnu količinu tekućine po
potrebi.
Karakteristike tekućine
Tekućinu morate nadopuniti pripremljenom
mješavinom.
Zimi (temperature ispod nule) morate
upotrebljavati tekućinu koja sadrži antifriz
prikladan za temperaturne uvjete kako biste
zaštitili komponente sustava (pumpu, spremnik,
cijevi, mlaznice).
Punjenje spremnika čistom vodom
zabranjeno je (zbog opasnosti od
zamrzavanja, kamenca itd.).
Provjere
Ako nije drugačije propisano, ove elemente treba provjeravati u skladu s planom održavanja
proizvođača i, ovisno o motoru.
U suprotnom, zatražite provjeru u mreži
PEUGEOT ili nekoj stručnoj radionici.
Upotrebljavajte samo proizvode koje
preporučuje PEUGEOT ili proizvode iste
kvalitete i karakteristika.
Kako bi važni dijelovi, kao što su oni u
sustavu kočenja, optimalno radili, PEUGEOT
odabire i nudi točno određene proizvode.

166
Praktične informacije

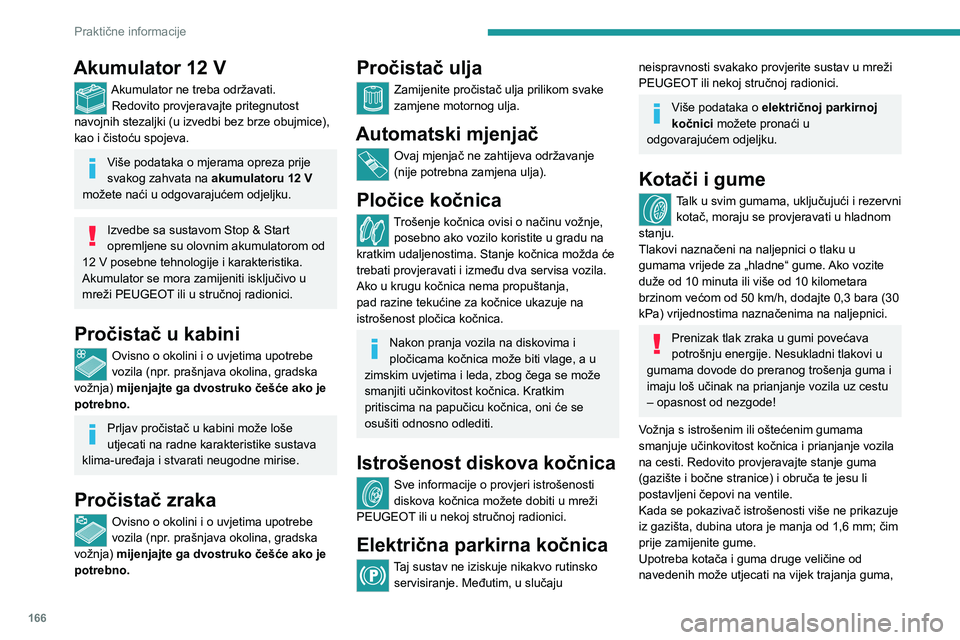

Akumulator 12 V
Akumulator ne treba održavati.Redovito provjeravajte pritegnutost
navojnih stezaljki (u izvedbi bez brze obujmice),
kao i čistoću spojeva.
Više podataka o mjerama opreza prije
svakog zahvata na akumulatoru 12
V
možete naći u odgovarajućem odjeljku.
Izvedbe sa sustavom Stop & Start
opremljene su olovnim akumulatorom od
12

V posebne tehnologije i karakteristika.
Akumulator se mora zamijeniti isključivo u
mreži PEUGEOT ili u stručnoj radionici.
Pročistač u kabini
Ovisno o okolini i o uvjetima upotrebe
vozila (npr. prašnjava okolina, gradska
vožnja) mijenjajte ga dvostruko češće ako je
potrebno.
Prljav pročistač u kabini može loše
utjecati na radne karakteristike sustava
klima-uređaja i stvarati neugodne mirise.
Pročistač zraka
Ovisno o okolini i o uvjetima upotrebe
vozila (npr. prašnjava okolina, gradska
vožnja) mijenjajte ga dvostruko češće ako je
potrebno.
Pročistač ulja
Zamijenite pročistač ulja prilikom svake
zamjene motornog ulja.
Automatski mjenjač
Ovaj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
Pločice kočnica
Trošenje kočnica ovisi o načinu vožnje, posebno ako vozilo koristite u gradu na
kratkim udaljenostima. Stanje kočnica možda će
trebati provjeravati i između dva servisa vozila.
Ako u krugu kočnica nema propuštanja,
pad razine tekućine za kočnice ukazuje na
istrošenost pločica kočnica.
Nakon pranja vozila na diskovima i
pločicama kočnica može biti vlage, a u
zimskim uvjetima i leda, zbog čega se može
smanjiti učinkovitost kočnica. Kratkim
pritiscima na papučicu kočnica, oni će se
osušiti odnosno odlediti.
Istrošenost diskova kočnica
Sve informacije o provjeri istrošenosti
diskova kočnica možete dobiti u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Električna parkirna kočnica
Taj sustav ne iziskuje nikakvo rutinsko servisiranje. Međutim, u slučaju
neispravnosti svakako provjerite sustav u mreži
PEUGEOT ili nekoj stručnoj radionici.
Više podataka o električnoj parkirnoj
kočnici možete pronaći u
odgovarajućem odjeljku.
Kotači i gume
Talk u svim gumama, uključujući i rezervni
kotač, moraju se provjeravati u hladnom
stanju.
Tlakovi naznačeni na naljepnici o tlaku u
gumama vrijede za „hladne“ gume. Ako vozite
duže od 10 minuta ili više od 10 kilometara
brzinom većom od 50
km/h, dodajte 0,3 bara (30
kPa) vrijednostima naznačenima na naljepnici.
Prenizak tlak zraka u gumi povećava
potrošnju energije. Nesukladni tlakovi u
gumama dovode do preranog trošenja guma i
imaju loš učinak na prianjanje vozila uz cestu
– opasnost od nezgode!
Vožnja s istrošenim ili oštećenim gumama
smanjuje učinkovitost kočnica i prianjanje vozila
na cesti. Redovito provjeravajte stanje guma
(gazište i bočne stranice) i obruča te jesu li
postavljeni čepovi na ventile.
Kada se pokazivač istrošenosti više ne prikazuje
iz gazišta, dubina utora je manja od 1,6 mm; čim
prije zamijenite gume.
Upotreba kotača i guma druge veličine od
navedenih može utjecati na vijek trajanja guma,
