2023 PEUGEOT 408 Manual de utilização (in Portuguese)

151
Informações práticas

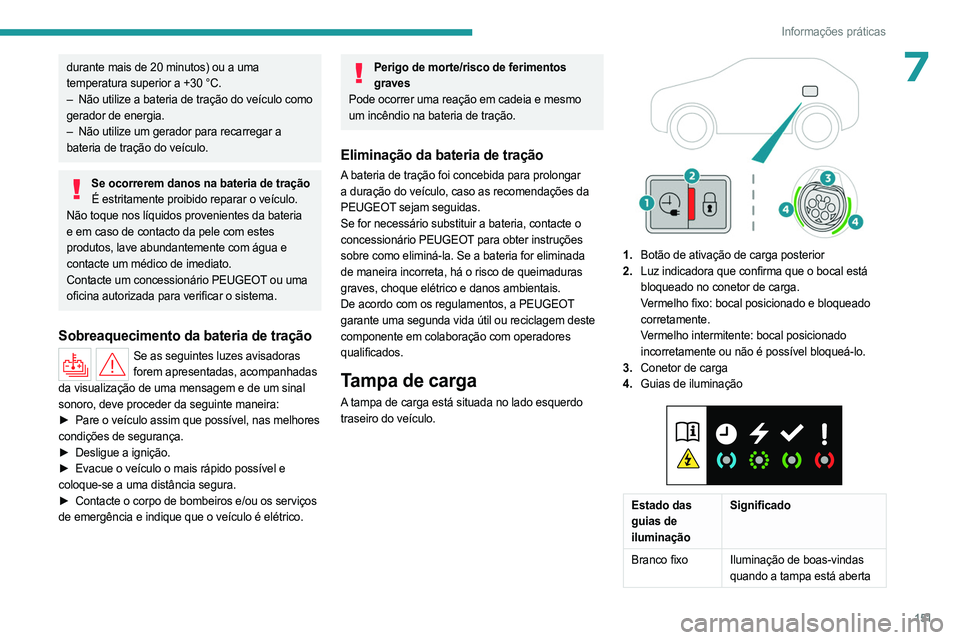

7durante mais de 20 minutos) ou a uma
temperatura superior a +30 °C.
–
Não utilize a bateria de tração do veículo como

gerador de energia.
–

Não utilize um gerador para recarregar a

bateria de tração do veículo.
Se ocorrerem danos na bateria de tração É estritamente proibido reparar o veículo.
Não toque nos líquidos provenientes da bateria
e em caso de contacto da pele com estes
produtos, lave abundantemente com água e
contacte um médico de imediato.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada para verificar o sistema.
Sobreaquecimento da bateria de tração
Se as seguintes luzes avisadoras forem apresentadas, acompanhadas
da visualização de uma mensagem e de um sinal
sonoro, deve proceder da seguinte maneira:
►

Pare o veículo assim que possível, nas melhores

condições de segurança.
►

Desligue a ignição.
►


Evacue o veículo o mais rápido possível e

coloque-se a uma distância segura.
►

Contacte o corpo de bombeiros e/ou os serviços

de emergência e indique que o veículo é elétrico.
Perigo de morte/risco de ferimentos graves
Pode ocorrer uma reação em cadeia e mesmo
um incêndio na bateria de tração.
Eliminação da bateria de tração
A bateria de tração foi concebida para prolongar
a duração do veículo, caso as recomendações da
PEUGEOT sejam seguidas.
Se for necessário substituir a bateria, contacte o
concessionário PEUGEOT para obter instruções
sobre como eliminá-la. Se a bateria for eliminada
de maneira incorreta, há o risco de queimaduras
graves, choque elétrico e danos ambientais.
De acordo com os regulamentos, a PEUGEOT
garante uma segunda vida útil ou reciclagem deste
componente em colaboração com operadores
qualificados.
Tampa de carga
A tampa de carga está situada no lado esquerdo
traseiro do veículo.


1. Botão de ativação de carga posterior
2. Luz indicadora que confirma que o bocal está
bloqueado no conetor de carga.
Vermelho fixo: bocal posicionado e bloqueado
corretamente.
Vermelho intermitente: bocal posicionado
incorretamente ou não é possível bloqueá-lo.
3. Conetor de carga
4. Guias de iluminação


Estado das
guias de
iluminação Significado
Branco fixo Iluminação de boas-vindas
quando a tampa está aberta

152
Informações práticas

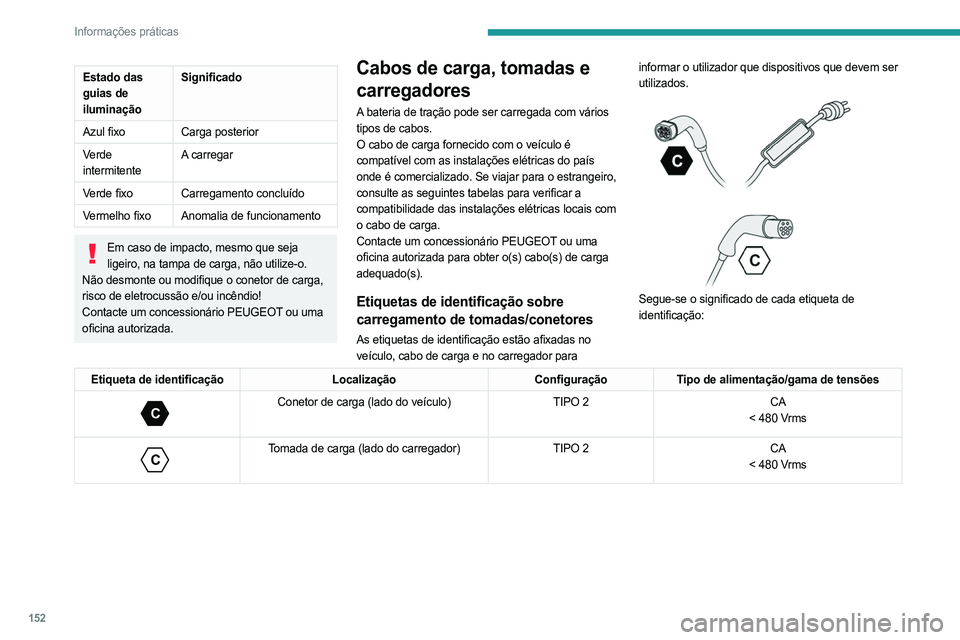

Estado das
guias de
iluminaçãoSignificado
Azul fixo Carga posterior
Verde
intermitente A carregar
Verde fixo Carregamento concluído
Vermelho fixo Anomalia de funcionamento
Em caso de impacto, mesmo que seja
ligeiro, na tampa de carga, não utilize-o.
Não desmonte ou modifique o conetor de carga,
risco de eletrocussão e/ou incêndio!
Contacte um concessionário PEUGEOT ou uma
oficina autorizada.
Cabos de carga, tomadas e
carregadores
A bateria de tração pode ser carregada com vários
tipos de cabos.
O cabo de carga fornecido com o veículo é
compatível com as instalações elétricas do país
onde é comercializado. Se viajar para o estrangeiro,
consulte as seguintes tabelas para verificar a
compatibilidade das instalações elétricas locais com
o cabo de carga.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada para obter o(s) cabo(s) de carga
adequado(s).
Etiquetas de identificação sobre
carregamento de tomadas/conetores
As etiquetas de identificação estão afixadas no
veículo, cabo de carga e no carregador para informar o utilizador que dispositivos que devem ser
utilizados.




Segue-se o significado de cada etiqueta de
identificação:
Etiqueta de identificação LocalizaçãoConfiguraçãoTipo de alimentação/gama de tensões
C
Conetor de carga (lado do veículo) TIPO 2CA
< 480 Vrms

C
Tomada de carga (lado do carregador) TIPO 2CA
< 480 Vrms

153
Informações práticas

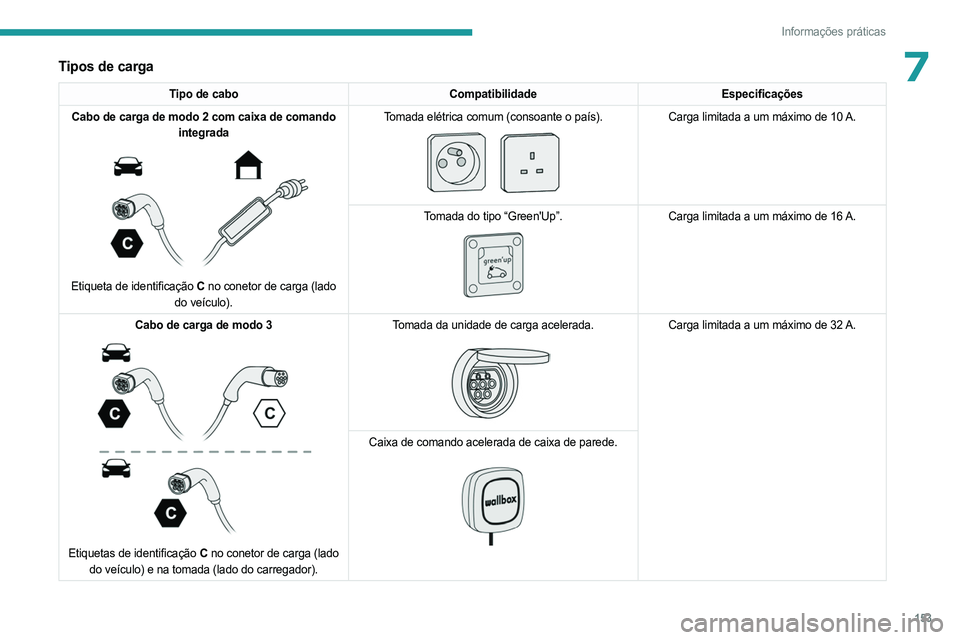

7Tipos de carga
Tipo de caboCompatibilidadeEspecificações
Cabo de carga de modo 2 com caixa de comando integrada


Etiqueta de identificação C no conetor de carga (lado
do veículo). Tomada elétrica comum (consoante o país).


Carga limitada a um máximo de 10 A.
T
omada do tipo “Green'Up”.


Carga limitada a um máximo de 16 A.
Cabo de carga de modo 3


Etiquetas de identificação C no conetor de carga (lado
do veículo) e na tomada (lado do carregador). Tomada da unidade de carga acelerada.


Carga limitada a um máximo de 32 A.
Caixa de comando acelerada de caixa de parede.

154
Informações práticas

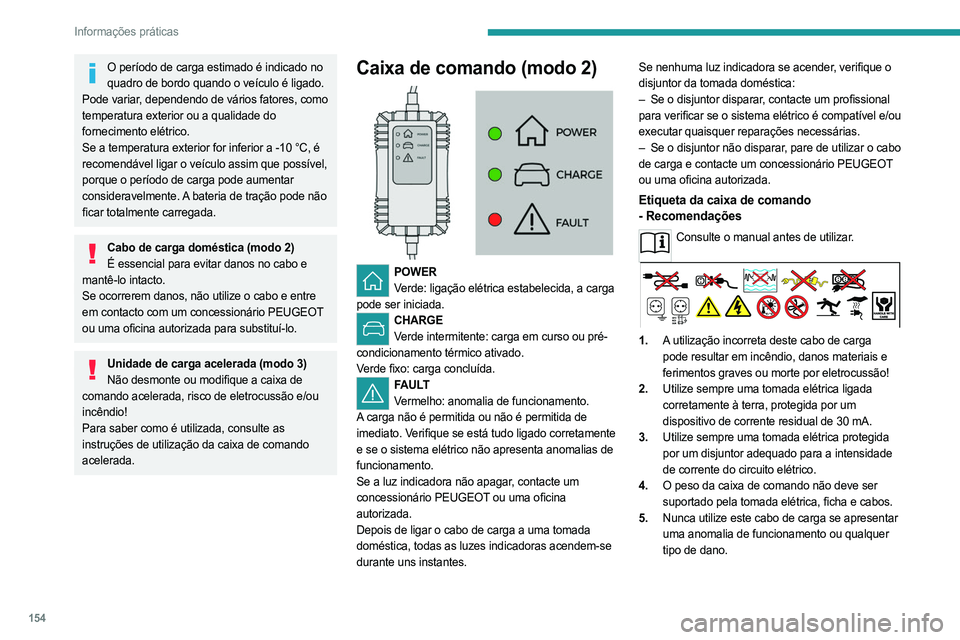

O período de carga estimado é indicado no quadro de bordo quando o veículo é ligado.
Pode variar, dependendo de vários fatores, como
temperatura exterior ou a qualidade do
fornecimento elétrico.
Se a temperatura exterior for inferior a -10 °C, é
recomendável ligar o veículo assim que possível,
porque o período de carga pode aumentar
consideravelmente. A bateria de tração pode não
ficar totalmente carregada.
Cabo de carga doméstica (modo 2) É essencial para evitar danos no cabo e
mantê-lo intacto.
Se ocorrerem danos, não utilize o cabo e entre
em contacto com um concessionário PEUGEOT
ou uma oficina autorizada para substituí-lo.
Unidade de carga acelerada (modo 3) Não desmonte ou modifique a caixa de
comando acelerada, risco de eletrocussão e/ou
incêndio!
Para saber como é utilizada, consulte as
instruções de utilização da caixa de comando
acelerada.
Caixa de comando (modo 2)

POWER Verde: ligação elétrica estabelecida, a carga
pode ser iniciada.
CHARGE Verde intermitente: carga em curso ou pré-
condicionamento térmico ativado.
Verde fixo: carga concluída.
FAULT Vermelho: anomalia de funcionamento.
A carga não é permitida ou não é permitida de
imediato. Verifique se está tudo ligado corretamente
e se o sistema elétrico não apresenta anomalias de
funcionamento.
Se a luz indicadora não apagar, contacte um
concessionário PEUGEOT ou uma oficina
autorizada.
Depois de ligar o cabo de carga a uma tomada
doméstica, todas as luzes indicadoras acendem-se
durante uns instantes. Se nenhuma luz indicadora se acender, verifique o
disjuntor da tomada doméstica:
–

Se o disjuntor disparar
, contacte um profissional
para verificar se o sistema elétrico é compatível e/ou
executar quaisquer reparações necessárias.
–
Se o disjuntor não disparar
, pare de utilizar o cabo
de carga e contacte um concessionário PEUGEOT
ou uma oficina autorizada.
Etiqueta da caixa de comando
- Recomendações
Consulte o manual antes de utilizar.
1.A utilização incorreta deste cabo de carga
pode resultar em incêndio, danos materiais e
ferimentos graves ou morte por eletrocussão!
2. Utilize sempre uma tomada elétrica ligada
corretamente à terra, protegida por um
dispositivo de corrente residual de 30 mA.
3. Utilize sempre uma tomada elétrica protegida
por um disjuntor adequado para a intensidade
de corrente do circuito elétrico.
4. O peso da caixa de comando não deve ser
suportado pela tomada elétrica, ficha e cabos.
5. Nunca utilize este cabo de carga se apresentar
uma anomalia de funcionamento ou qualquer
tipo de dano.

155
Informações práticas

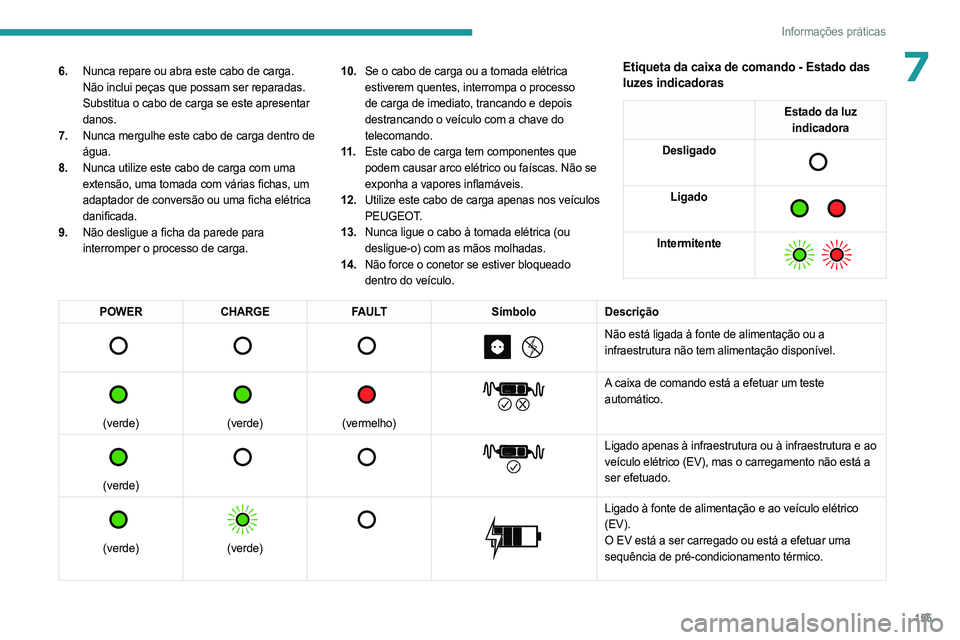

76.Nunca repare ou abra este cabo de carga.
Não inclui peças que possam ser reparadas.
Substitua o cabo de carga se este apresentar
danos.
7. Nunca mergulhe este cabo de carga dentro de
água.
8. Nunca utilize este cabo de carga com uma
extensão, uma tomada com várias fichas, um
adaptador de conversão ou uma ficha elétrica
danificada.
9. Não desligue a ficha da parede para
interromper o processo de carga. 10.
Se o cabo de carga ou a tomada elétrica
estiverem quentes, interrompa o processo
de carga de imediato, trancando e depois
destrancando o veículo com a chave do
telecomando.
11 . Este cabo de carga tem componentes que
podem causar arco elétrico ou faíscas. Não se
exponha a vapores inflamáveis.
12. Utilize este cabo de carga apenas nos veículos
PEUGEOT.
13. Nunca ligue o cabo à tomada elétrica (ou
desligue-o) com as mãos molhadas.
14. Não force o conetor se estiver bloqueado
dentro do veículo.Etiqueta da caixa de comando - Estado das
luzes indicadoras
Estado da luz
indicadora
Desligado


Ligado

Intermitente

POWER CHARGE FAULT SímboloDescrição

Não está ligada à fonte de alimentação ou a
infraestrutura não tem alimentação disponível.


(verde)


(verde)


(vermelho)


A caixa de comando está a efetuar um teste
automático.


(verde)


Ligado apenas à infraestrutura ou à infraestrutura e ao
veículo elétrico (EV), mas o carregamento não está a
ser efetuado.


(verde)


(verde)



Ligado à fonte de alimentação e ao veículo elétrico
(EV).
O EV está a ser carregado ou está a efetuar uma
sequência de pré-condicionamento térmico.

156
Informações práticas

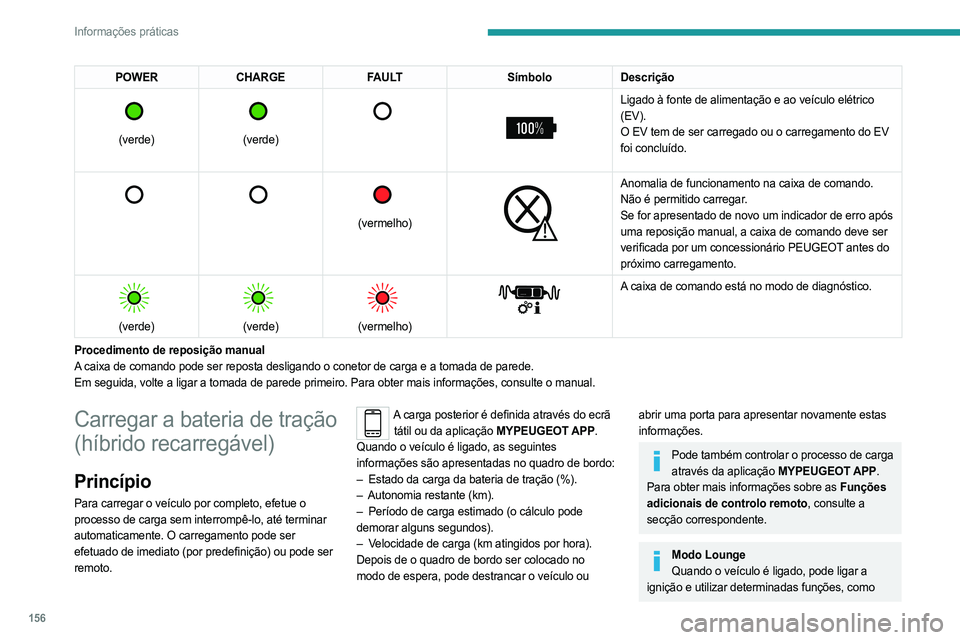

POWERCHARGE FAULT SímboloDescrição

(verde)


(verde)



Ligado à fonte de alimentação e ao veículo elétrico
(EV).
O EV tem de ser carregado ou o carregamento do EV
foi concluído.


(vermelho)


Anomalia de funcionamento na caixa de comando.
Não é permitido carregar.
Se for apresentado de novo um indicador de erro após
uma reposição manual, a caixa de comando deve ser
verificada por um concessionário PEUGEOT antes do
próximo carregamento.


(verde)


(verde)


(vermelho)


A caixa de comando está no modo de diagnóstico.
Procedimento de reposição manual
A caixa de comando pode ser reposta desligando o conetor de carga e a tom\
ada de parede.
Em seguida, volte a ligar a tomada de parede primeiro. Para obter mais i\
nformações, consulte o manual.
Carregar a bateria de tração
(híbrido recarregável)
Princípio
Para carregar o veículo por completo, efetue o
processo de carga sem interrompê-lo, até terminar
automaticamente. O carregamento pode ser
efetuado de imediato (por predefinição) ou pode ser
remoto.
A carga posterior é definida através do ecrã tátil ou da aplicação MYPEUGEOT APP.
Quando o veículo é ligado, as seguintes
informações são apresentadas no quadro de bordo:
–

Estado da carga da bateria de tração (%).
–


Autonomia restante (km).
–


Período de carga estimado (o cálculo pode

demorar alguns segundos).
–

V

elocidade de carga (km atingidos por hora).
Depois de o quadro de bordo ser colocado no
modo de espera, pode destrancar o veículo ou abrir uma porta para apresentar novamente estas
informações.
Pode também controlar o processo de carga através da aplicação MYPEUGEOT APP.
Para obter mais informações sobre as Funções
adicionais de controlo remoto, consulte a
secção correspondente.
Modo Lounge Quando o veículo é ligado, pode ligar a
ignição e utilizar determinadas funções, como

157
Informações práticas

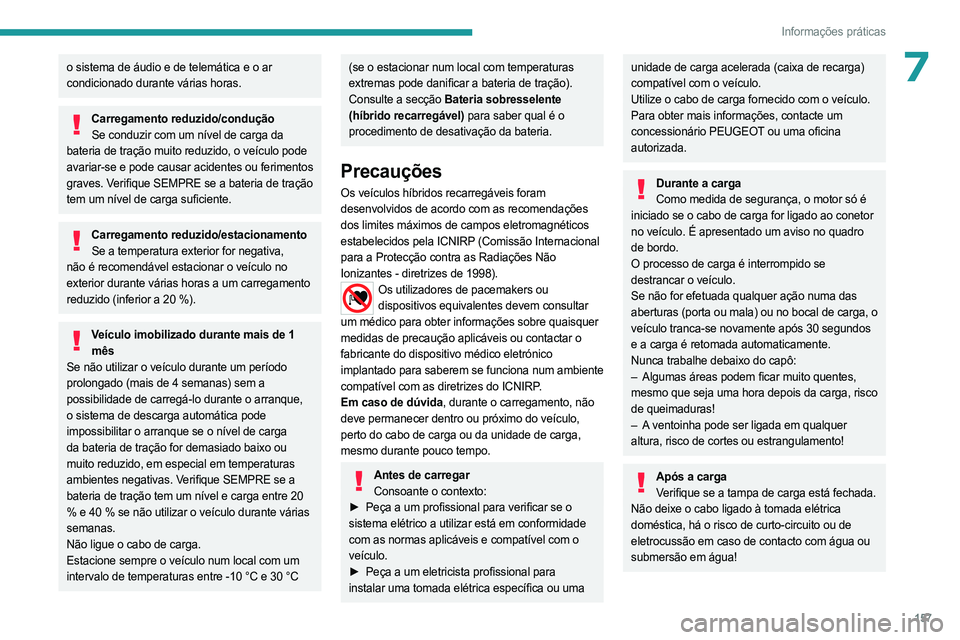

7o sistema de áudio e de telemática e o ar
condicionado durante várias horas.
Carregamento reduzido/conduçãoSe conduzir com um nível de carga da
bateria de tração muito reduzido, o veículo pode
avariar-se e pode causar acidentes ou ferimentos
graves. Verifique SEMPRE se a bateria de tração
tem um nível de carga suficiente.
Carregamento reduzido/estacionamento Se a temperatura exterior for negativa,
não é recomendável estacionar o veículo no
exterior durante várias horas a um carregamento
reduzido (inferior a 20 %).
Veículo imobilizado durante mais de 1 mês
Se não utilizar o veículo durante um período
prolongado (mais de 4 semanas) sem a
possibilidade de carregá-lo durante o arranque,
o sistema de descarga automática pode
impossibilitar o arranque se o nível de carga
da bateria de tração for demasiado baixo ou
muito reduzido, em especial em temperaturas
ambientes negativas. Verifique SEMPRE se a
bateria de tração tem um nível e carga entre 20
% e 40 % se não utilizar o veículo durante várias
semanas.
Não ligue o cabo de carga.
Estacione sempre o veículo num local com um
intervalo de temperaturas entre -10 °C e 30 °C
(se o estacionar num local com temperaturas
extremas pode danificar a bateria de tração).
Consulte a secção Bateria sobresselente
(híbrido recarregável) para saber qual é o
procedimento de desativação da bateria.
Precauções
Os veículos híbridos recarregáveis foram
desenvolvidos de acordo com as recomendações
dos limites máximos de campos eletromagnéticos
estabelecidos pela ICNIRP (Comissão Internacional
para a Protecção contra as Radiações Não
Ionizantes - diretrizes de 1998).
Os utilizadores de pacemakers ou dispositivos equivalentes devem consultar
um médico para obter informações sobre quaisquer
medidas de precaução aplicáveis ou contactar o
fabricante do dispositivo médico eletrónico
implantado para saberem se funciona num ambiente
compatível com as diretrizes do ICNIRP.
Em caso de dúvida, durante o carregamento, não
deve permanecer dentro ou próximo do veículo,
perto do cabo de carga ou da unidade de carga,
mesmo durante pouco tempo.
Antes de carregar Consoante o contexto:
►

Peça a um profissional para verificar se o

sistema elétrico a utilizar está em conformidade
com as normas aplicáveis e compatível com o
veículo.
►

Peça a um eletricista profissional para

instalar uma tomada elétrica específica ou uma
unidade de carga acelerada (caixa de recarga)
compatível com o veículo.
Utilize o cabo de carga fornecido com o veículo.
Para obter mais informações, contacte um
concessionário PEUGEOT ou uma oficina
autorizada.
Durante a carga Como medida de segurança, o motor só é
iniciado se o cabo de carga for ligado ao conetor
no veículo. É apresentado um aviso no quadro
de bordo.
O processo de carga é interrompido se
destrancar o veículo.
Se não for efetuada qualquer ação numa das
aberturas (porta ou mala) ou no bocal de carga, o
veículo tranca-se novamente após 30 segundos
e a carga é retomada automaticamente.
Nunca trabalhe debaixo do capô:
–

Algumas áreas podem ficar muito quentes,

mesmo que seja uma hora depois da carga, risco
de queimaduras!
–

A

ventoinha pode ser ligada em qualquer
altura, risco de cortes ou estrangulamento!
Após a carga Verifique se a tampa de carga está fechada.
Não deixe o cabo ligado à tomada elétrica
doméstica, há o risco de curto-circuito ou de
eletrocussão em caso de contacto com água ou
submersão em água!

158
Informações práticas

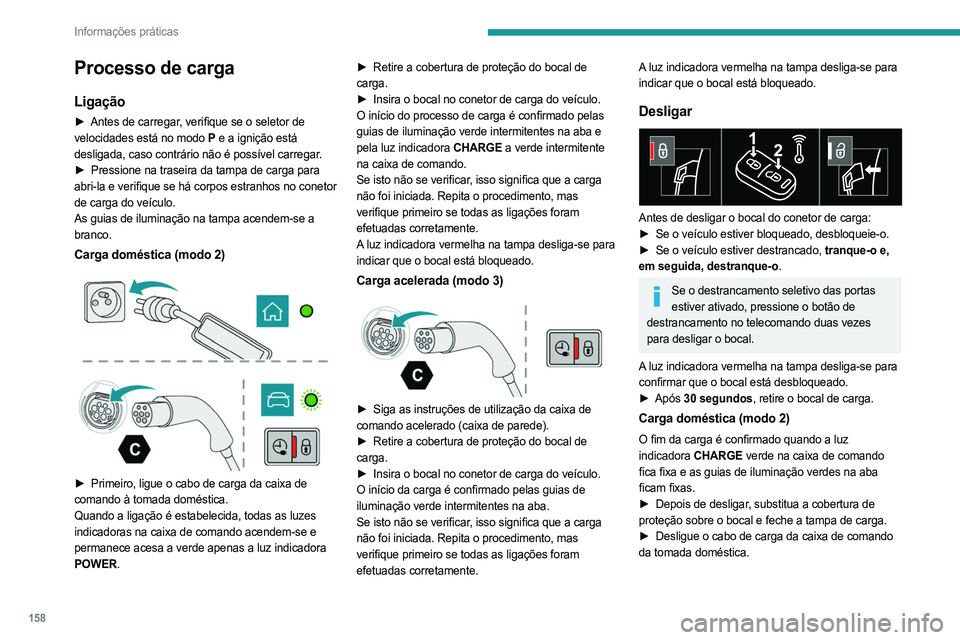

Processo de carga
Ligação
► Antes de carregar, verifique se o seletor de
velocidades está no modo P e a ignição está
desligada, caso contrário não é possível carregar.
►

Pressione na traseira da tampa de carga para

abri-la e verifique se há corpos estranhos no conetor
de carga do veículo.
As guias de iluminação na tampa acendem-se a
branco.
Carga doméstica (modo 2)



► Primeiro, ligue o cabo de carga da caixa de
comando à tomada doméstica.
Quando a ligação é estabelecida, todas as luzes
indicadoras na caixa de comando acendem-se e
permanece acesa a verde apenas a luz indicadora
POWER. ►

Retire a cobertura de proteção do bocal de

carga.
►
Insira o bocal no conetor de carga do veículo.
O início do processo de carga é confirmado pelas

guias de iluminação verde intermitentes na aba e
pela luz indicadora CHARGE a verde intermitente
na caixa de comando.
Se isto não se verificar, isso significa que a carga
não foi iniciada. Repita o procedimento, mas
verifique primeiro se todas as ligações foram
efetuadas corretamente.
A luz indicadora vermelha na tampa desliga-se para
indicar que o bocal está bloqueado.
Carga acelerada (modo 3)

► Siga as instruções de utilização da caixa de
comando acelerado (caixa de parede).
►

Retire a cobertura de proteção do bocal de

carga.
►

Insira o bocal no conetor de carga do veículo.
O início da carga é confirmado pelas guias de


iluminação verde intermitentes na aba.
Se isto não se verificar, isso significa que a carga
não foi iniciada. Repita o procedimento, mas
verifique primeiro se todas as ligações foram
efetuadas corretamente.
A luz indicadora vermelha na tampa desliga-se para
indicar que o bocal está bloqueado.
Desligar

Antes de desligar o bocal do conetor de carga:
► Se o veículo estiver bloqueado, desbloqueie-o.
►

Se o veículo estiver destrancado,
tranque-o e,
em seguida, destranque-o.
Se o destrancamento seletivo das portas estiver ativado, pressione o botão de
destrancamento no telecomando duas vezes
para desligar o bocal.
A luz indicadora vermelha na tampa desliga-se para
confirmar que o bocal está desbloqueado.
►

Após
30 segundos, retire o bocal de carga.
Carga doméstica (modo 2)
O fim da carga é confirmado quando a luz
indicadora CHARGE verde na caixa de comando
fica fixa e as guias de iluminação verdes na aba
ficam fixas.
►

Depois de desligar
, substitua a cobertura de
proteção sobre o bocal e feche a tampa de carga.
►

Desligue o cabo de carga da caixa de comando

da tomada doméstica.
