2023 PEUGEOT 408 Manual de utilização (in Portuguese)

175
Em caso de anomalia
8O macaco cumpre a regulamentação europeia,
conforme definido pela Diretiva de Máquinas
2006/42/CE.
O macaco não necessita de qualquer
manutenção.

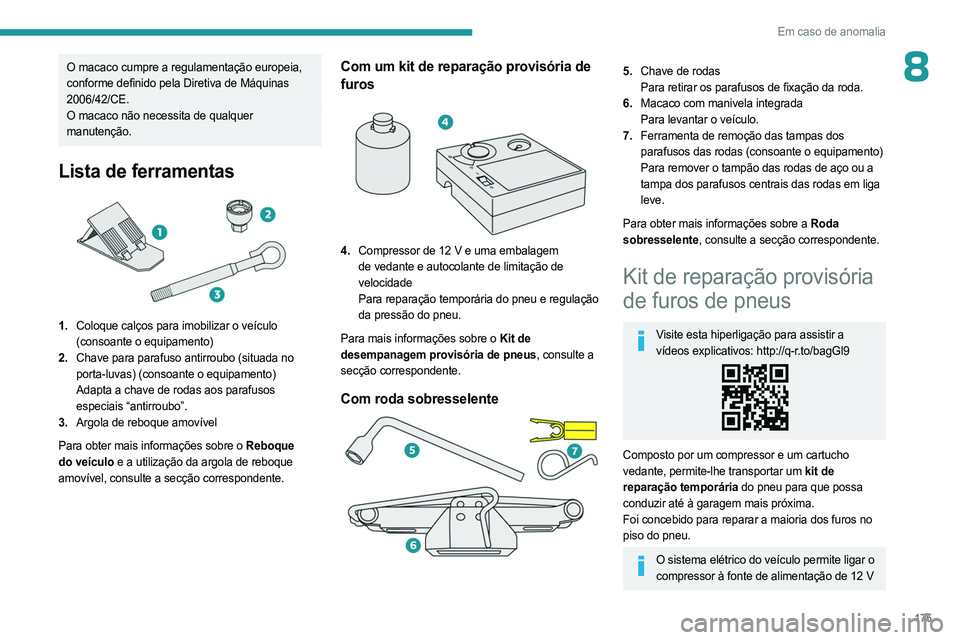

Lista de ferramentas

1.Coloque calços para imobilizar o veículo
(consoante o equipamento)
2. Chave para parafuso antirroubo (situada no
porta-luvas) (consoante o equipamento)
Adapta a chave de rodas aos parafusos
especiais “antirroubo”.
3. Argola de reboque amovível
Para obter mais informações sobre o Reboque
do veículo e a utilização da argola de reboque
amovível, consulte a secção correspondente.
Com um kit de reparação provisória de
furos


4. Compressor de 12 V e uma embalagem
de vedante e autocolante de limitação de
velocidade
Para reparação temporária do pneu e regulação
da pressão do pneu.
Para mais informações sobre o Kit de
desempanagem provisória de pneus, consulte a
secção correspondente.
Com roda sobresselente

5. Chave de rodas
Para retirar os parafusos de fixação da roda.
6. Macaco com manivela integrada
Para levantar o veículo.
7. Ferramenta de remoção das tampas dos
parafusos das rodas (consoante o equipamento)
Para remover o tampão das rodas de aço ou a
tampa dos parafusos centrais das rodas em liga
leve.
Para obter mais informações sobre a Roda
sobresselente, consulte a secção correspondente.
Kit de reparação provisória
de furos de pneus
Visite esta hiperligação para assistir a vídeos explicativos: http://q-r.to/bagGl9
Composto por um compressor e um cartucho
vedante, permite-lhe transportar um kit de
reparação temporária do pneu para que possa
conduzir até à garagem mais próxima.
Foi concebido para reparar a maioria dos furos no
piso do pneu.
O sistema elétrico do veículo permite ligar o compressor à fonte de alimentação de 12 V

176
Em caso de anomalia
o tempo suficiente para reparar um pneu
perfurado.
Apenas a tomada de 12 V, situada na parte dianteira do veículo, pode ser utilizada para
alimentação do compressor.
Para mais informações sobre o Kit de ferramentas, consulte a secção
correspondente.
A pressão de enchimento dos pneus encontra-se indicada nesta etiqueta.
Para obter mais informações sobre os
Elementos de identificação, em especial esta
etiqueta, consulte a secção correspondente.
Em caso de modificação da pressão de um ou vários pneus, é necessário reinicializar o
sistema de deteção de pressão baixa dos pneus.
Para obter mais informações sobre a Deteção
de pressão baixa dos pneus, consulte a
secção correspondente.

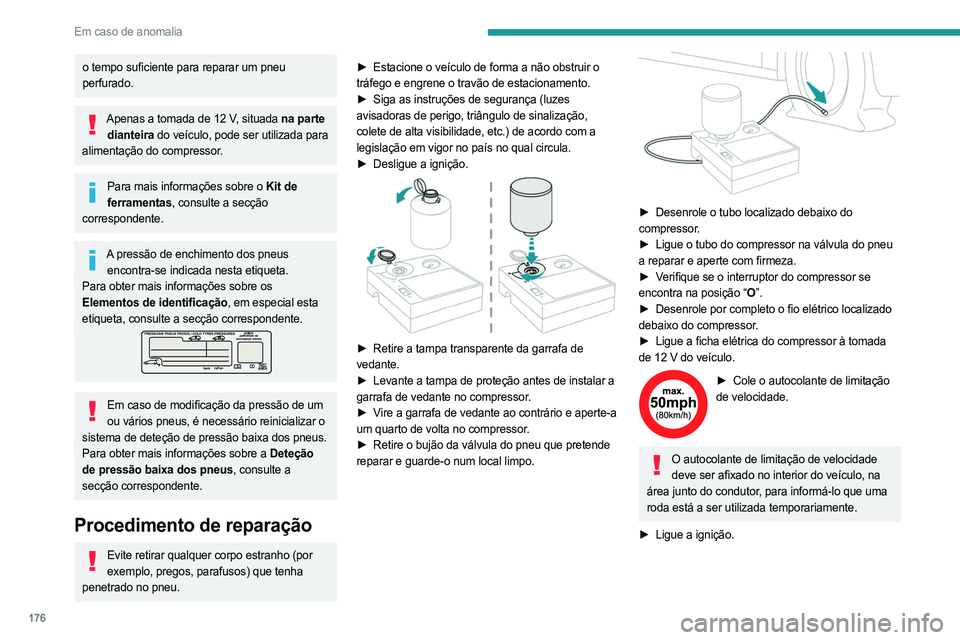

Procedimento de reparação
Evite retirar qualquer corpo estranho (por exemplo, pregos, parafusos) que tenha
penetrado no pneu. ►

Estacione o veículo de forma a não obstruir o

tráfego e engrene o travão de estacionamento.
►
Siga as instruções de segurança (luzes

avisadoras de perigo, triângulo de sinalização,
colete de alta visibilidade, etc.) de acordo com a
legislação em vigor no país no qual circula.
►
Desligue a ignição.

► Retire a tampa transparente da garrafa de

vedante.
►

Levante a tampa de proteção antes de instalar a

garrafa de vedante no compressor.
►

V
ire a garrafa de vedante ao contrário e aperte-a
um quarto de volta no compressor.
►

Retire o bujão da válvula do pneu que pretende

reparar e guarde-o num local limpo.


► Desenrole o tubo localizado debaixo do
compressor.
►

Ligue o tubo do compressor na válvula do pneu

a reparar e aperte com firmeza.
►

V
erifique se o interruptor do compressor se
encontra na posição “O ”.
►

Desenrole por completo o fio elétrico localizado

debaixo do compressor.
►

Ligue a ficha elétrica do compressor à tomada

de 12 V do veículo.
► Cole o autocolante de limitação
de velocidade.
O autocolante de limitação de velocidade deve ser afixado no interior do veículo, na
área junto do condutor, para informá-lo que uma
roda está a ser utilizada temporariamente.
►

Ligue a ignição.

177
Em caso de anomalia
8

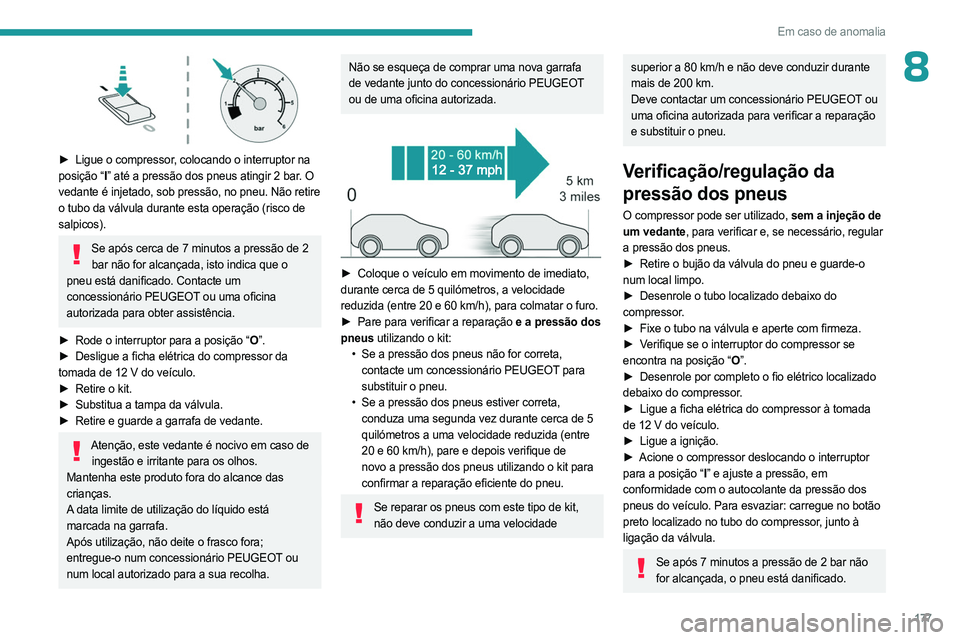

► Ligue o compressor, colocando o interruptor na
posição “I ” até a pressão dos pneus atingir 2 bar. O
vedante é injetado, sob pressão, no pneu. Não retire
o tubo da válvula durante esta operação (risco de
salpicos).
Se após cerca de 7 minutos a pressão de 2 bar não for alcançada, isto indica que o
pneu está danificado. Contacte um
concessionário PEUGEOT ou uma oficina
autorizada para obter assistência.
►

Rode o interruptor para a posição “
O”.
►

Desligue a ficha elétrica do compressor da

tomada de 12 V do veículo.
►

Retire o kit.
►


Substitua a tampa da válvula.
►


Retire e guarde a garrafa de vedante.
Atenção, este vedante é nocivo em caso de ingestão e irritante para os olhos.
Mantenha este produto fora do alcance das
crianças.
A data limite de utilização do líquido está
marcada na garrafa.
Após utilização, não deite o frasco fora;
entregue-o num concessionário PEUGEOT ou
num local autorizado para a sua recolha.
Não se esqueça de comprar uma nova garrafa
de vedante junto do concessionário PEUGEOT
ou de uma oficina autorizada.


► Coloque o veículo em movimento de imediato,
durante cerca de 5 quilómetros, a velocidade
reduzida (entre 20 e 60 km/h), para colmatar o furo.
►

Pare para verificar a reparação
e a pressão dos
pneus utilizando o kit: •

Se a pressão dos pneus não for correta,

contacte um concessionário PEUGEOT para
substituir o pneu.
•

Se a pressão dos pneus estiver correta,

conduza uma segunda vez durante cerca de 5
quilómetros a uma velocidade reduzida (entre
20 e 60 km/h), pare e depois verifique de
novo a pressão dos pneus utilizando o kit para
confirmar a reparação eficiente do pneu.
Se reparar os pneus com este tipo de kit, não deve conduzir a uma velocidade
superior a 80 km/h e não deve conduzir durante
mais de 200 km.
Deve contactar um concessionário PEUGEOT ou
uma oficina autorizada para verificar a reparação
e substituir o pneu.
Verificação/regulação da
pressão dos pneus
O compressor pode ser utilizado, sem a injeção de
um vedante, para verificar e, se necessário, regular
a pressão dos pneus.
►

Retire o bujão da válvula do pneu e guarde-o

num local limpo.
►

Desenrole o tubo localizado debaixo do

compressor.
►

Fixe o tubo na válvula e aperte com firmeza.
►


V
erifique se o interruptor do compressor se
encontra na posição “O ”.
►

Desenrole por completo o fio elétrico localizado

debaixo do compressor.
►

Ligue a ficha elétrica do compressor à tomada

de 12 V do veículo.
►

Ligue a ignição.
►


Acione o compressor deslocando o interruptor

para a posição “I ” e ajuste a pressão, em
conformidade com o autocolante da pressão dos
pneus do veículo. Para esvaziar: carregue no botão
preto localizado no tubo do compressor, junto à
ligação da válvula.
Se após 7 minutos a pressão de 2 bar não for alcançada, o pneu está danificado.

178
Em caso de anomalia
Contacte um concessionário PEUGEOT ou uma
oficina autorizada para obter assistência.
►

Uma vez atingida a pressão correta, coloque o

interruptor na posição “O ”.
►

Retire o kit e arrume-o.
►


Substitua a tampa da válvula.
Roda sobresselente
Visite esta hiperligação para assistir a vídeos explicativos: http://q-r.to/bagGl9
Para mais informações sobre o Kit de ferramentas, consulte a secção
correspondente.
Acesso à roda sobresselente

A roda sobresselente encontra-se instalada sob o
piso da mala.
Para aceder à roda sobresselente, consulte primeiro
a secção Kit de ferramentas.
Dependendo da versão, a roda sobresselente pode ter um tamanho normal
(em aço ou alumínio) ou uma roda sobresselente
de utilização temporária.
Remoção da roda sobresselente

► Desenrosque a porca central.
► Retire o dispositivo de fixação (porca e
parafuso).
►

Levante a roda sobresselente na sua direção

pela parte traseira.
►

Retire a roda da mala.
Instalar novamente a roda sobresselente
no respetivo lugar
A roda furada não pode ser arrumada sob o piso da mala.


► Instale novamente a roda sobresselente no
respetivo alojamento.
►

Desenrosque algumas voltas a porca que está

no parafuso.
►

Coloque o dispositivo de fixação (porca e

parafuso) no centro da roda.


► Aperte a porca central o suficiente para fixar a
roda corretamente.
►

Guarde de novo a caixa de ferramentas no

centro da roda e encaixe-a no devido lugar.

179
Em caso de anomalia

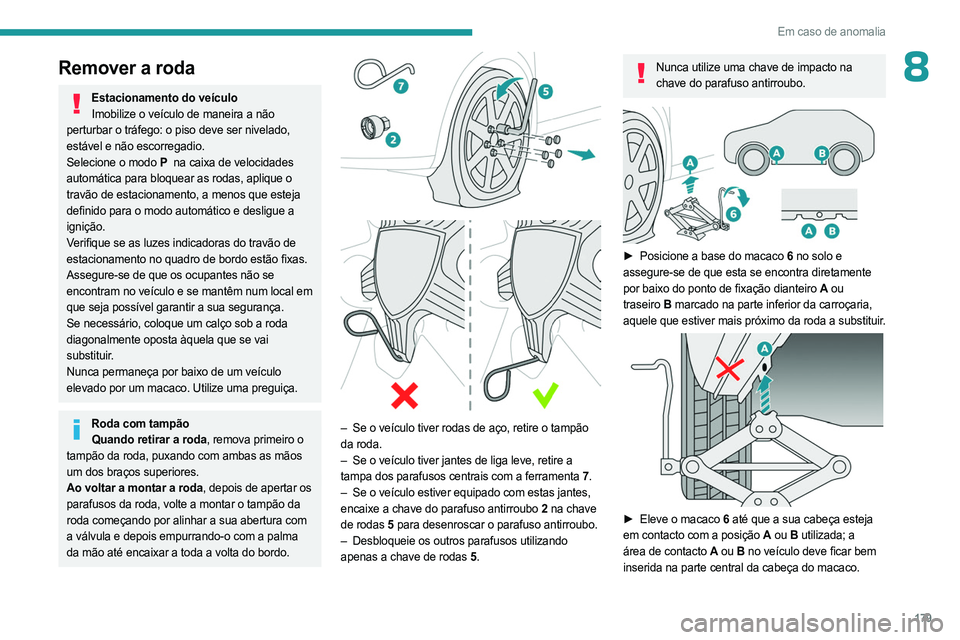

8Remover a roda
Estacionamento do veículoImobilize o veículo de maneira a não
perturbar o tráfego: o piso deve ser nivelado,
estável e não escorregadio.
Selecione o modo
P
na caixa de velocidades
automática para bloquear as rodas, aplique o
travão de estacionamento, a menos que esteja
definido para o modo automático e desligue a
ignição.
Verifique se as luzes indicadoras do travão de
estacionamento no quadro de bordo estão fixas.
Assegure-se de que os ocupantes não se
encontram no veículo e se mantêm num local em
que seja possível garantir a sua segurança.
Se necessário, coloque um calço sob a roda
diagonalmente oposta àquela que se vai
substituir.
Nunca permaneça por baixo de um veículo
elevado por um macaco. Utilize uma preguiça.
Roda com tampão Quando retirar a roda, remova primeiro o
tampão da roda, puxando com ambas as mãos
um dos braços superiores.
Ao voltar a montar a roda, depois de apertar os
parafusos da roda, volte a montar o tampão da
roda começando por alinhar a sua abertura com
a válvula e depois empurrando-o com a palma
da mão até encaixar a toda a volta do bordo.




– Se o veículo tiver rodas de aço, retire o tampão
da roda.
–

Se o veículo tiver jantes de liga leve, retire a

tampa dos parafusos centrais com a ferramenta 7 .
–

Se o veículo estiver equipado com estas jantes,

encaixe a chave do parafuso antirroubo 2 na chave
de rodas 5 para desenroscar o parafuso antirroubo.
–

Desbloqueie os outros parafusos utilizando

apenas a chave de rodas
5.
Nunca utilize uma chave de impacto na
chave do parafuso antirroubo.


► Posicione a base do macaco 6 no solo e
assegure-se de que esta se encontra diretamente
por baixo do ponto de fixação dianteiro
A ou
traseiro

B marcado na parte inferior da carroçaria,


aquele que estiver mais próximo da roda a substituir.


► Eleve o macaco 6 até que a sua cabeça esteja
em contacto com a posição A ou
B utilizada; a
área de contacto
A ou B no veículo deve ficar bem
inserida na parte central da cabeça do macaco.

180
Em caso de anomalia

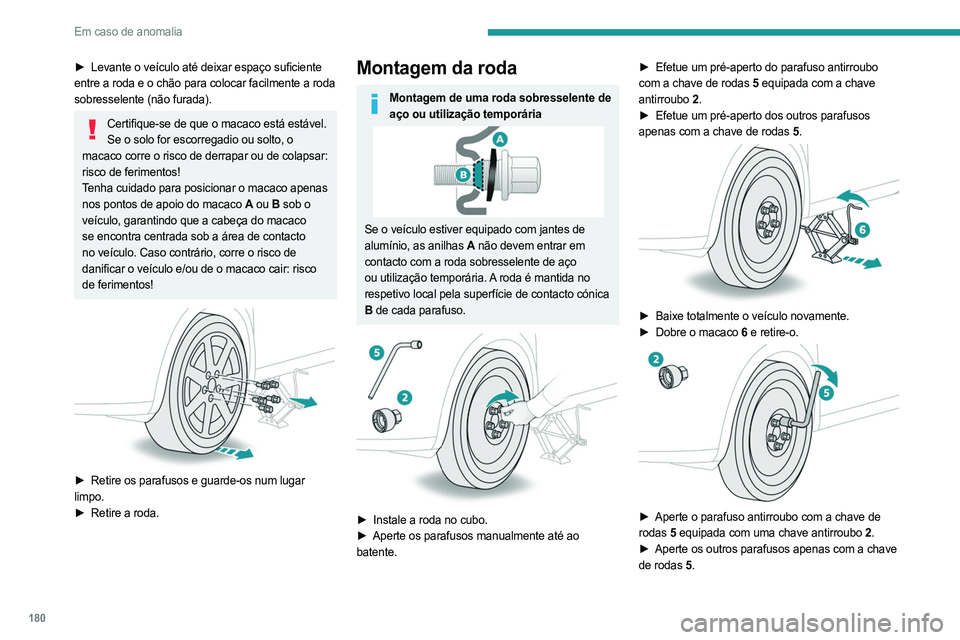

► Levante o veículo até deixar espaço suficiente
entre a roda e o chão para colocar facilmente a roda
sobresselente (não furada).
Certifique-se de que o macaco está estável. Se o solo for escorregadio ou solto, o
macaco corre o risco de derrapar ou de colapsar:
risco de ferimentos!
Tenha cuidado para posicionar o macaco apenas
nos pontos de apoio do macaco
A ou B sob o
veículo, garantindo que a cabeça do macaco
se encontra centrada sob a área de contacto
no veículo. Caso contrário, corre o risco de
danificar o veículo e/ou de o macaco cair: risco
de ferimentos!


► Retire os parafusos e guarde-os num lugar
limpo.
►

Retire a roda.
Montagem da roda
Montagem de uma roda sobresselente de aço ou utilização temporária
Se o veículo estiver equipado com jantes de
alumínio, as anilhas A não devem entrar em
contacto com a roda sobresselente de aço
ou utilização temporária. A roda é mantida no
respetivo local pela superfície de contacto cónica
B de cada parafuso.


► Instale a roda no cubo.
► Aperte os parafusos manualmente até ao
batente. ►

Efetue um pré-aperto do parafuso antirroubo

com a chave de rodas 5
equipada com a chave
antirroubo
2
.
►

Efetue um pré-aperto dos outros parafusos

apenas com a chave de rodas 5
.


► Baixe totalmente o veículo novamente.
► Dobre o macaco 6 e retire-o.


► Aperte o parafuso antirroubo com a chave de
rodas 5 equipada com uma chave antirroubo
2.
►

Aperte os outros parafusos apenas com a chave

de rodas
5.

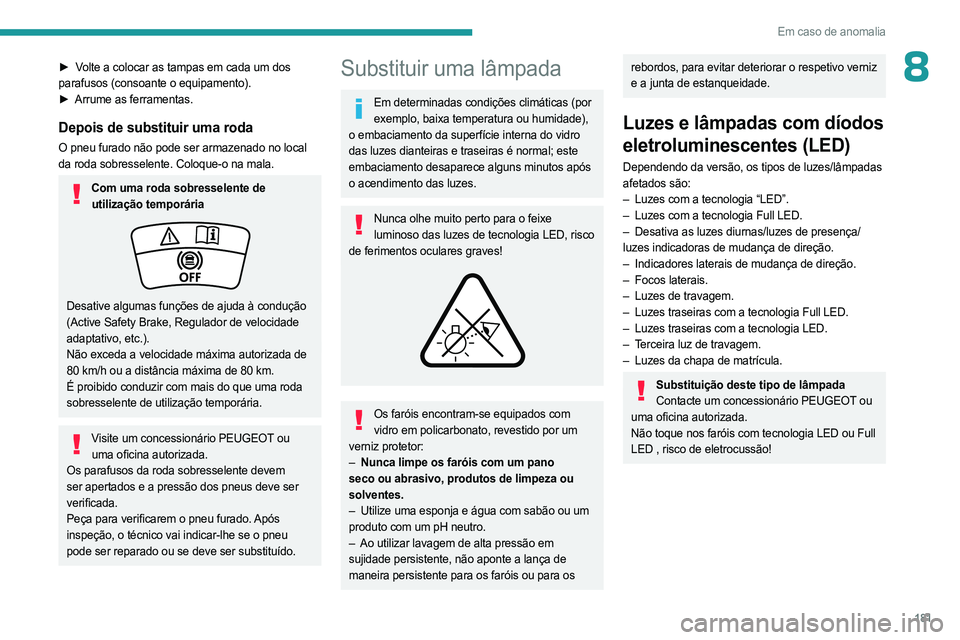

181
Em caso de anomalia
8► Volte a colocar as tampas em cada um dos
parafusos (consoante o equipamento).
►
Arrume as ferramentas.
Depois de substituir uma roda
O pneu furado não pode ser armazenado no local
da roda sobresselente. Coloque-o na mala.
Com uma roda sobresselente de utilização temporária
Desative algumas funções de ajuda à condução
(Active Safety Brake, Regulador de velocidade
adaptativo, etc.).
Não exceda a velocidade máxima autorizada de
80 km/h ou a distância máxima de 80 km.
É proibido conduzir com mais do que uma roda
sobresselente de utilização temporária.
Visite um concessionário PEUGEOT ou uma oficina autorizada.
Os parafusos da roda sobresselente devem
ser apertados e a pressão dos pneus deve ser
verificada.
Peça para verificarem o pneu furado. Após
inspeção, o técnico vai indicar-lhe se o pneu
pode ser reparado ou se deve ser substituído.
Substituir uma lâmpada
Em determinadas condições climáticas (por exemplo, baixa temperatura ou humidade),
o embaciamento da superfície interna do vidro
das luzes dianteiras e traseiras é normal; este
embaciamento desaparece alguns minutos após
o acendimento das luzes.
Nunca olhe muito perto para o feixe luminoso das luzes de tecnologia LED, risco
de ferimentos oculares graves!


Os faróis encontram-se equipados com vidro em policarbonato, revestido por um
verniz protetor:
–

Nunca limpe os faróis com um pano

seco ou abrasivo, produtos de limpeza ou
solventes.
–

Utilize uma esponja e água com sabão ou um

produto com um pH neutro.
–

Ao utilizar lavagem de alta pressão em

sujidade persistente, não aponte a lança de
maneira persistente para os faróis ou para os
rebordos, para evitar deteriorar o respetivo verniz
e a junta de estanqueidade.
Luzes e lâmpadas com díodos
eletroluminescentes (LED)
Dependendo da versão, os tipos de luzes/lâmpadas
afetados são:
–

Luzes com a tecnologia “LED”.
–


Luzes com a tecnologia Full LED.
–


Desativa as luzes diurnas/luzes de presença/
luzes indicadoras de mudança de direção.
–


Indicadores laterais de mudança de direção.
–


Focos laterais.
–


Luzes de travagem.
–


Luzes traseiras com a tecnologia Full LED.
–


Luzes traseiras com a tecnologia LED.
–


T
erceira luz de travagem.
–

Luzes da chapa de matrícula.
Substituição deste tipo de lâmpadaContacte um concessionário PEUGEOT ou
uma oficina autorizada.
Não toque nos faróis com tecnologia LED ou Full
LED
, risco de eletrocussão!

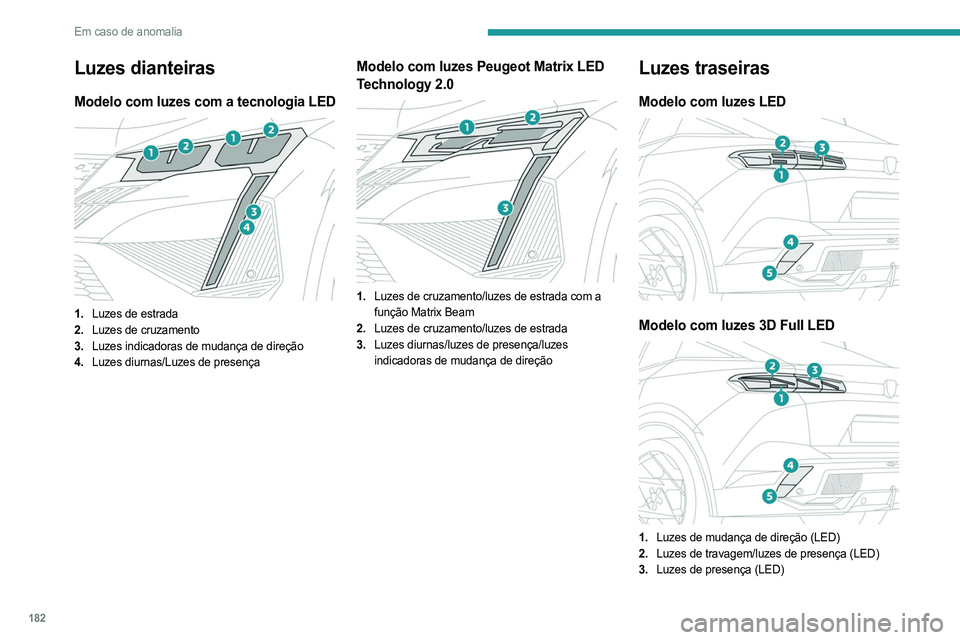

182
Em caso de anomalia
Luzes dianteiras
Modelo com luzes com a tecnologia LED

1.Luzes de estrada
2. Luzes de cruzamento
3. Luzes indicadoras de mudança de direção
4. Luzes diurnas/Luzes de presença
Modelo com luzes Peugeot Matrix LED
Technology 2.0


1.Luzes de cruzamento/luzes de estrada com a
função Matrix Beam
2. Luzes de cruzamento/luzes de estrada
3. Luzes diurnas/luzes de presença/luzes
indicadoras de mudança de direção
Luzes traseiras
Modelo com luzes LED

Modelo com luzes 3D Full LED

1.Luzes de mudança de direção (LED)
2. Luzes de travagem/luzes de presença (LED)
3. Luzes de presença (LED)
