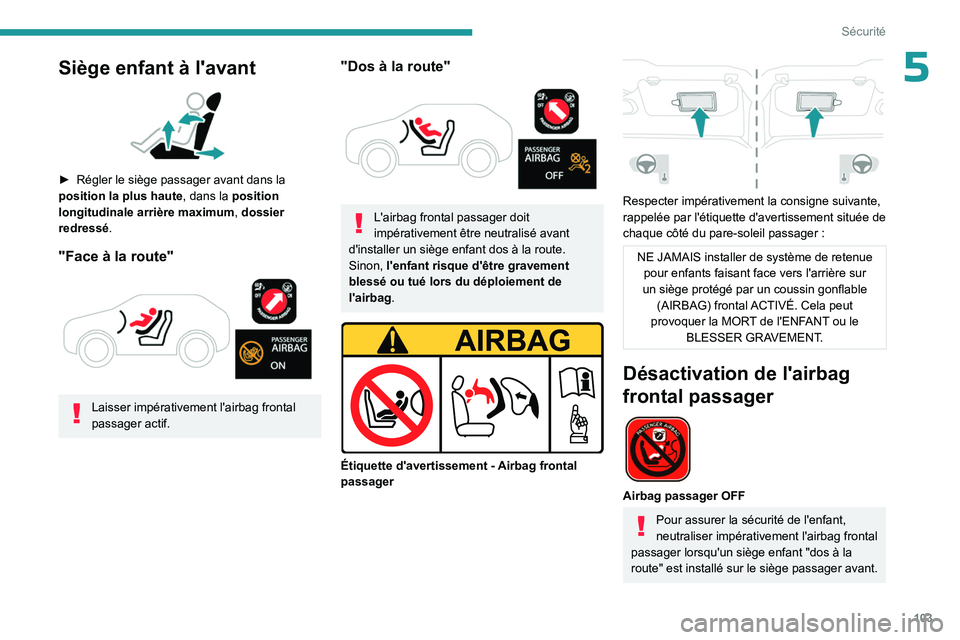

Page 105 of 292

103
Sécurité
5Siège enfant à l'avant
► Régler le siège passager avant dans la
position la plus haute , dans la
position
longitudinale arrière maximum, dossier
redressé .
"Face à la route"
Laisser impérativement l'airbag frontal
passager actif.
"Dos à la route"
L'airbag frontal passager doit
impérativement être neutralisé avant
d'installer un siège enfant dos à la route.
Sinon, l'enfant risque d'être gravement
blessé ou tué lors du déploiement de
l'airbag.
Étiquette d'avertissement - Airbag frontal
passager
Respecter impérativement la consigne suivante,
rappelée par l'étiquette d'avertissement située de
chaque côté du pare-soleil passager
:
NE JAMAIS installer de système de retenue pour enfants faisant face vers l'arrière sur
un siège protégé par un coussin gonflable (AIRBAG) frontal ACTIVÉ. Cela peut
provoquer la MORT de l'ENFANT ou le BLESSER GRAVEMENT.
Désactivation de l'airbag
frontal passager
Airbag passager OFF
Pour assurer la sécurité de l'enfant,
neutraliser impérativement l'airbag frontal
passager lorsqu'un siège enfant "dos à la
route" est installé sur le siège passager avant.
Page 106 of 292

104
Sécurité
Sinon, l'enfant risque d'être gravement blessé
ou tué lors du déploiement de l'airbag.
Véhicules non équipés de la
commande de neutralisation /
réactivation
Il est formellement interdit d'installer un siège
enfant "dos à la route" sur le siège passager
avant
- Risque de blessure grave ou de mort
lors du déploiement de l'airbag
!
Neutralisation / Réactivation de
l'airbag frontal passager
Pour les véhicules équipés, la commande est
située dans la boîte à gants.
Contact coupé :
► Pour neutraliser l'airbag, tourner la clé dans
la commande en position
"OFF".
►
Pour le réactiver
, la tourner en position "ON".
À la mise du contact
:
Ce témoin s'allume, en permanence, pour
signaler la neutralisation. Ou
Ce témoin s'allume, pendant 1 minute
environ, pour signaler l'activation.
Sièges enfants
recommandés
Gamme de sièges enfants se fixant à l'aide
d'une ceinture de sécurité trois points.
Groupe 0+ : de la naissance à 13 kg
L1
"RÖMER Baby-Safe"
S'installe "dos à la route".
Groupes 2 et 3 : de 15 à 36 kg
Groupes 2 et 3 : de 15 à 36 kg
L5
"RÖMER KIDFIX 2R"
Peut être fixé sur les ancrages ISOFIX du véhicule.
L'enfant est retenu par la ceinture de sécurité. S'installe uniquement sur les places latérales arrière.
L'appui-tête du siège du véhicule doit être enlevé.
Groupes 2 et 3 : de 15 à 36 kg
L6
"GRACO Booster"
L'enfant est retenu par la ceinture de sécurité. S'installe uniquement sur le siège passager avant ou sur les places latérales arrière.
Page 107 of 292
105
Sécurité
5Emplacements des sièges enfants attachés avec la ceinture de sé\
curité
Conformément à la réglementation européenne, ce tableau indique les possibilités d'installation des sièges enfants se fixant avec la ceinture de sécurité et
homologués en universel (a) en fonction du poids de l'enfant et de la place dans le véhicule.
Poids de l'enfant / âge indicatif
Place Airbag frontal
passager Inférieur à 13
kg
(groupes 0 (b)
et 0+)
Jusqu'à environ 1
an De 9 à 18
kg
(groupe
1)
De 1 à 3
ans
environ De 15 à 25
kg
(groupe
2)
De 3 à 6
ans
environ De 22 à 36
kg
(groupe
3)
De 6 à 10
ans
environ
Rang 1 (c) Siège passager
avec réglage en hauteur (d)
sans réglage en hauteur (e)
Désactivé : "OFF" U UUU
Activé : "ON" X UF UFUF
Rang 2 (f) Places arrière (c) (g)
U UUU
Rang 3 (f)Places arrière latérales
XXXX
Page 108 of 292

106
Sécurité
U :Place adaptée à l'installation d'un siège
enfant s'attachant avec la ceinture de
sécurité et homologué en universel "dos à la
route" et/ou "face à la route".
UF
:Place adaptée à l'installation d'un siège
enfant s'attachant avec la ceinture de
sécurité et homologué en universel "face
à la route".
X
: Place non adaptée à l'installation d'un siège
enfant du groupe de poids indiqué.
(a) Siège enfant universel
: siège enfant
pouvant s'installer dans tous les véhicules
avec la ceinture de sécurité.
(b) Groupe 0
: de la naissance à 10 kg.
Les nacelles et les lits "auto" ne peuvent
pas être installés en place passager avant.
Les nacelles et les lits "auto" ne peuvent
pas être installés en place passager avant
ou en 3
ème rangée.
(c) Consulter la législation en vigueur dans
votre pays, avant d'installer votre enfant à
cette place. (d)
Position hauteur maxi.
(e) Dossier redressé.
(f) Pour installer un siège enfant en place
arrière, dos ou face à la route, avancer le
siège avant, puis redresser le dossier pour
laisser suffisamment de place au siège
enfant et aux jambes de l'enfant.
(g)
Un siège enfant avec béquille ne doit jamais
être installé en place arrière centrale.
Fixations "ISOFIX"
Les sièges représentés ci-dessous sont équipés
d'ancrages ISOFIX réglementaires :
* Selon version.
Il s'agit de trois anneaux, signalés par un
marquage, pour chaque assise :
–
Deux anneaux
A
, situés entre le dossier et
l'assise du siège du véhicule.
Page 109 of 292
107
Sécurité
5
Les 2 verrous des sièges enfants ISOFIX
viennent s'y ancrer . –
Un anneau
B
, situé derrière le siège, appelé
TOP TETHER pour la fixation des sièges
équipés d'une sangle haute.
Siège avant
* Selon pays de commercialisation.
Sièges arrière
En cas de choc frontal, ce dispositif limite le
basculement du siège enfant vers l'avant.
Ce système de fixation ISOFIX assure un
montage fiable, solide et rapide, du siège enfant
dans le véhicule.
Pour fixer le siège enfant au TOP TETHER
:
►
Enlever et ranger l'appui-tête avant d'installer
le siège enfant à cette place (le remettre en
place une fois que le siège enfant a été enlevé).
►
Passer la sangle du siège enfant derrière le
dossier du siège, en la centrant entre les orifices
de tiges d'appui-tête.
►
Fixer l'attache de la sangle haute à
l'anneau
B
.
►
T
endre la sangle haute.
Lors de l'installation d'un siège
enfant ISOFIX sur la place arrière
gauche de la banquette, avant de fixer le
Page 110 of 292

108
Sécurité
siège, écarter au préalable la ceinture de
sécurité arrière centrale vers le milieu du
véhicule, de façon à ne pas gêner le
fonctionnement de la ceinture.
La mauvaise installation d'un siège
enfant dans un véhicule compromet la
protection de l'enfant en cas de collision.
Respecter strictement les consignes
de montage indiquées dans la notice
d'installation livrée avec le siège enfant.
Pour connaître les possibilités
d'installation des sièges ISOFIX dans
votre véhicule, consulter le tableau
récapitulatif.
Sièges enfants ISOFIX
recommandés
Se reporter également à la notice
d'installation du fabricant du siège enfant
pour connaître les indications d'installation et
de retrait du siège.
"RÖMER Baby-Safe et sa base ISOFIX" (classe de taille : E )
Groupe 0+
: de la naissance à 13 kg
S'installe "dos à la route" à l'aide d'une base ISOFIX qui s'accroche aux anneaux A .
La base comporte une béquille, réglable
en hauteur, qui repose sur le plancher du véhicule.
Ce siège enfant peut également être fixé à l'aide d'une ceinture de sécurité. Dans ce
cas, seule la coque est utilisée et attachée au siège du véhicule par la ceinture de sécurité trois points.
"RÖMER Duo Plus ISOFIX "
(classe de taille : B1 )
Groupe 1
: de 9 à 18 kg
"RÖMER Duo Plus ISOFIX "
(classe de taille : B1 )
Groupe 1
: de 9 à 18 kg
S'installe uniquement "face à la route". S'accroche aux anneaux
A
, ainsi qu'à
l'anneau
B
, appelé TOP TETHER, à l'aide d'une sangle haute.
3 positions d'inclinaison de la coque
: assise,
repos et allongée.
Ce siège enfant peut également être utilisé
aux places non équipées de fixations ISOFIX. Dans ce cas, il est obligatoirement attaché au siège du véhicule par la ceinture de sécurité
trois points. Régler le siège avant du véhicule pour que les pieds de l'enfant ne touchent pas le dossier.
Page 111 of 292

109
Sécurité
5Emplacements des sièges enfants ISOFIX
Conformément à la réglementation européenne, ce tableau indi\
que les possibilités d'installation des sièges enfants ISOFIX aux \
places équipées
d'ancrages ISOFIX dans le véhicule.
Pour les sièges enfants ISOFIX universels et semi-universels, la clas\
se de taille ISOFIX du siège enfant, déterminée par une lettre \
comprise entre
A
et G,
est indiquée sur le siège enfant à côté du logo i-Size.
Poids de l'enfant / âge indicatif
Inférieur à
10 kg
(groupe 0) Jusqu'à
environ 6
mois Inférieur à 10
kg
Inférieur à 13 kg
(groupe 0)
(groupe 0+)
Jusqu'à environ 1
anDe 9 à 18
kg
(groupe 1)
De 1 à 3
ans environ
Type de siège enfant ISOFIX Nacelle"Dos à la route" "Dos à la
route""Face à la route"
Classe de taille ISOFIX F G C D E C D A B B1 B2 B3
Place Airbag
frontal
passager
Rang 1 (a) Siège
passager avec ou sans
réglage en hauteur Désactivé
:
"OFF" X
IL IL IUF / IL
Activé
:
"ON" X
XX IUF / IL
Rang 2 Places arrière
latérales IL (b)
ILIL IUF / IL
Place
arrière
centrale Non ISOFIX
Page 112 of 292
11 0
Sécurité
Poids de l'enfant / âge indicatif
Inférieur à
10 kg
(groupe 0) Jusqu'à
environ 6
mois Inférieur à 10
kg
Inférieur à 13 kg
(groupe 0)
(groupe 0+)
Jusqu'à environ 1
anDe 9 à 18
kg
(groupe 1)
De 1 à 3
ans environ
Type de siège enfant ISOFIX Nacelle"Dos à la route" "Dos à la
route""Face à la route"
Classe de taille ISOFIX F G C D E C D A B B1 B2 B3
Place Airbag
frontal
passager
Rang 1 (a) Siège
passager avec ou sans
réglage en hauteur Désactivé
:
"OFF" Non ISOFIX
Activé
:
"ON"
