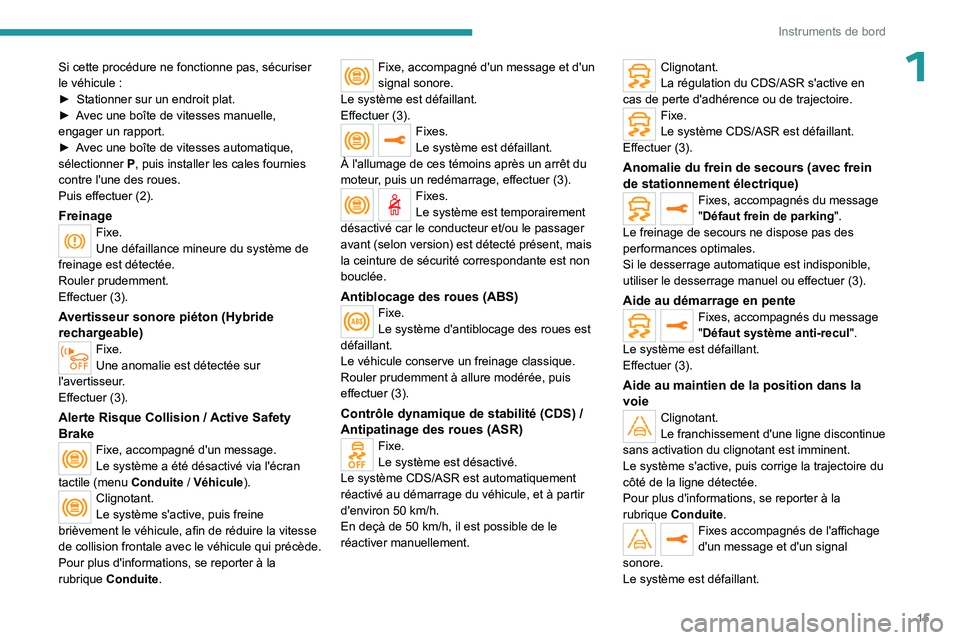

Page 17 of 292

15
Instruments de bord
1Si cette procédure ne fonctionne pas, sécuriser
le véhicule :
►
Stationner sur un endroit plat.
►
A
vec une boîte de vitesses manuelle,
engager un rapport.
►
A
vec une boîte de vitesses automatique,
sélectionner
P
, puis installer les cales fournies
contre l'une des roues.
Puis effectuer
(2).
FreinageFixe.
Une défaillance mineure du système de
freinage est détectée.
Rouler prudemment.
Effectuer
(3).
Avertisseur sonore piéton (Hybride
rechargeable)
Fixe.
Une anomalie est détectée sur
l'avertisseur.
Effectuer
(3).
Alerte Risque Collision / Active Safety
Brake
Fixe, accompagné d'un message.
Le système a été désactivé via l'écran
tactile (menu Conduite
/ Véhicule).
Clignotant.
Le système s'active, puis freine
brièvement le véhicule, afin de réduire la vitesse
de collision frontale avec le véhicule qui précède.
Pour plus d'informations, se reporter à la
rubrique Conduite.
Fixe, accompagné d'un message et d'un
signal sonore.
Le système est défaillant.
Effectuer (3).
Fixes.
Le système est défaillant.
À l'allumage de ces témoins après un arrêt du
moteur, puis un redémarrage, effectuer
(3).
Fixes.
Le système est temporairement
désactivé car le conducteur et/ou le passager
avant (selon version) est détecté présent, mais
la ceinture de sécurité correspondante est non
bouclée.
Antiblocage des roues (ABS)Fixe.
Le système d'antiblocage des roues est
défaillant.
Le véhicule conserve un freinage classique.
Rouler prudemment à allure modérée, puis
effectuer
(3).
Contrôle dynamique de stabilité (CDS) /
Antipatinage des roues (ASR)
Fixe.
Le système est désactivé.
Le système CDS/ASR est automatiquement
réactivé au démarrage du véhicule, et à partir
d'environ 50
km/h.
En deçà de 50
km/h, il est possible de le
réactiver manuellement.
Clignotant.
La régulation du CDS/ASR s'active en
cas de perte d'adhérence ou de trajectoire.
Fixe.
Le système CDS/ASR est défaillant.
Effectuer (3).
Anomalie du frein de secours (avec frein
de stationnement électrique)
Fixes, accompagnés du message
"Défaut frein de parking".
Le freinage de secours ne dispose pas des
performances optimales.
Si le desserrage automatique est indisponible,
utiliser le desserrage manuel ou effectuer
(3).
Aide au démarrage en penteFixes, accompagnés du message
"Défaut système anti-recul ".
Le système est défaillant.
Effectuer (3).
Aide au maintien de la position dans la
voie
Clignotant.
Le franchissement d'une ligne discontinue
sans activation du clignotant est imminent.
Le système s'active, puis corrige la trajectoire du
côté de la ligne détectée.
Pour plus d'informations, se reporter à la
rubrique Conduite.
Fixes accompagnés de l'affichage
d'un message et d'un signal
sonore.
Le système est défaillant.

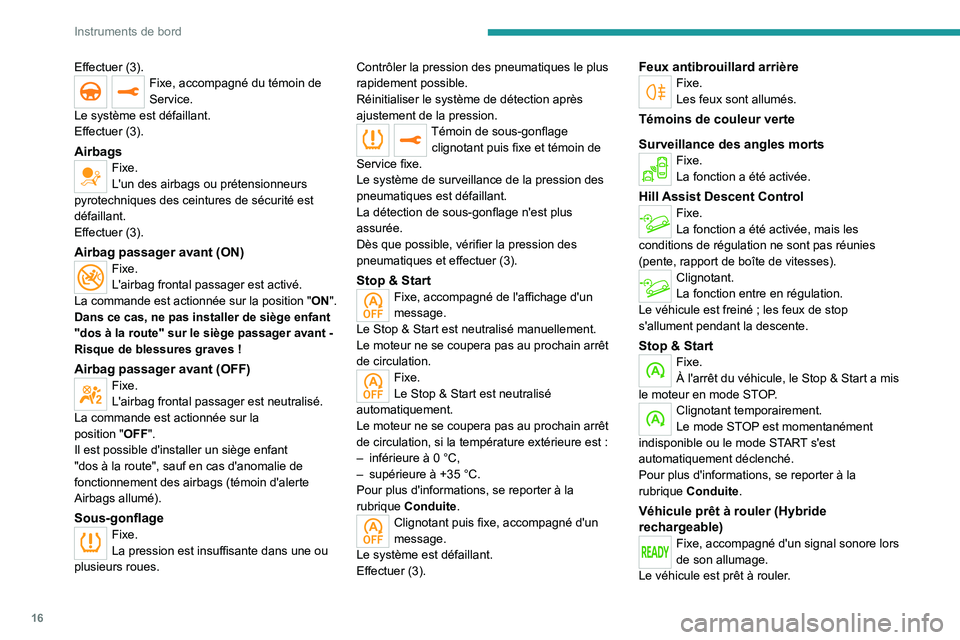

Page 18 of 292

16
Instruments de bord
Effectuer (3).Fixe, accompagné du témoin de
Service.
Le système est défaillant.
Effectuer (3).
AirbagsFixe.
L'un des airbags ou prétensionneurs
pyrotechniques des ceintures de sécurité est
défaillant.
Effectuer (3).
Airbag passager avant (ON)Fixe.
L'airbag frontal passager est activé.
La commande est actionnée sur la position
"ON".
Dans ce cas, ne pas installer de siège enfant
"dos à la route" sur le siège passager avant
-
Risque de blessures graves
!
Airbag passager avant (OFF)Fixe.
L'airbag frontal passager est neutralisé.
La commande est actionnée sur la
position
"OFF".
Il est possible d'installer un siège enfant
"dos à la route", sauf en cas d'anomalie de
fonctionnement des airbags (témoin d'alerte
Airbags allumé).
Sous-gonflageFixe.
La pression est insuffisante dans une ou
plusieurs roues. Contrôler la pression des pneumatiques le plus
rapidement possible.
Réinitialiser le système de détection après
ajustement de la pression.
Témoin de sous-gonflage
clignotant puis fixe et témoin de
Service fixe.
Le système de surveillance de la pression des
pneumatiques est défaillant.
La détection de sous-gonflage n'est plus
assurée.
Dès que possible, vérifier la pression des
pneumatiques et effectuer
(3).
Stop & StartFixe, accompagné de l'affichage d'un
message.
Le Stop & Start est neutralisé manuellement.
Le moteur ne se coupera pas au prochain arrêt
de circulation.
Fixe.
Le Stop & Start est neutralisé
automatiquement.
Le moteur ne se coupera pas au prochain arrêt
de circulation, si la température extérieure est
:
–
inférieure à 0
°C,
–
supérieure à +35
°C.
Pour plus d'informations, se reporter à la
rubrique Conduite.
Clignotant puis fixe, accompagné d'un
message.
Le système est défaillant.
Effectuer (3).
Feux antibrouillard arrièreFixe.
Les feux sont allumés.
Témoins de couleur verte
Surveillance des angles morts
Fixe.
La fonction a été activée.
Hill Assist Descent ControlFixe.
La fonction a été activée, mais les
conditions de régulation ne sont pas réunies
(pente, rapport de boîte de vitesses).
Clignotant.
La fonction entre en régulation.
Le véhicule est freiné
; les feux de stop
s'allument pendant la descente.
Stop & StartFixe.
À l'arrêt du véhicule, le Stop & Start a mis
le moteur en mode STOP.
Clignotant temporairement.
Le mode STOP est momentanément
indisponible ou le mode START s'est
automatiquement déclenché.
Pour plus d'informations, se reporter à la
rubrique Conduite.
Véhicule prêt à rouler (Hybride
rechargeable)
Fixe, accompagné d'un signal sonore lors
de son allumage.
Le véhicule est prêt à rouler.

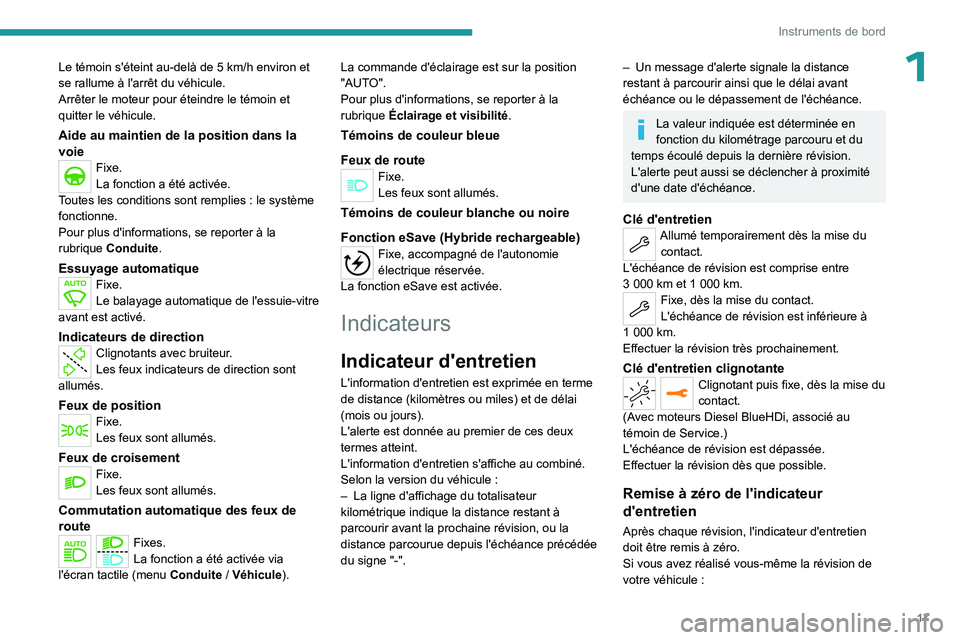

Page 19 of 292

17
Instruments de bord
1Le témoin s'éteint au-delà de 5 km/h environ et
se rallume à l'arrêt du véhicule.
Arrêter le moteur pour éteindre le témoin et
quitter le véhicule.
Aide au maintien de la position dans la
voie
Fixe.
La fonction a été activée.
Toutes les conditions sont remplies
: le système
fonctionne.
Pour plus d'informations, se reporter à la
rubrique Conduite.
Essuyage automatiqueFixe.
Le balayage automatique de l'essuie-vitre
avant est activé.
Indicateurs de directionClignotants avec bruiteur.
Les feux indicateurs de direction sont
allumés.
Feux de positionFixe.
Les feux sont allumés.
Feux de croisementFixe.
Les feux sont allumés.
Commutation automatique des feux de
route
Fixes.
La fonction a été activée via
l'écran tactile (menu Conduite
/ Véhicule). La commande d'éclairage est sur la position
"AUTO".
Pour plus d'informations, se reporter à la
rubrique
Éclairage et visibilité.
Témoins de couleur bleue
Feux de route
Fixe.
Les feux sont allumés.
Témoins de couleur blanche ou noire
Fonction eSave (Hybride rechargeable)
Fixe, accompagné de l'autonomie
électrique réservée.
La fonction eSave est activée.
Indicateurs
Indicateur d'entretien
L'information d'entretien est exprimée en terme
de distance (kilomètres ou miles) et de délai
(mois ou jours).
L'alerte est donnée au premier de ces deux
termes atteint.
L'information d'entretien s'affiche au combiné.
Selon la version du véhicule
:
–
La ligne d'affichage du totalisateur
kilométrique indique la distance restant à
parcourir avant la prochaine révision, ou la
distance parcourue depuis l'échéance précédée
du signe
"-".
– Un message d'alerte signale la distance
restant à parcourir ainsi que le délai avant
échéance ou le dépassement de l'échéance.
La valeur indiquée est déterminée en
fonction du kilométrage parcouru et du
temps écoulé depuis la dernière révision.
L'alerte peut aussi se déclencher à proximité
d'une date d'échéance.
Clé d'entretienAllumé temporairement dès la mise du contact.
L'échéance de révision est comprise entre
3
000
km et 1 000 km.
Fixe, dès la mise du contact.
L'échéance de révision est inférieure à
1
000
km.
Effectuer la révision très prochainement.
Clé d'entretien clignotanteClignotant puis fixe, dès la mise du
contact.
(Avec moteurs Diesel BlueHDi, associé au
témoin de Service.)
L'échéance de révision est dépassée.
Effectuer la révision dès que possible.
Remise à zéro de l'indicateur
d'entretien
Après chaque révision, l'indicateur d'entretien
doit être remis à zéro.
Si vous avez réalisé vous-même la révision de
votre véhicule
:

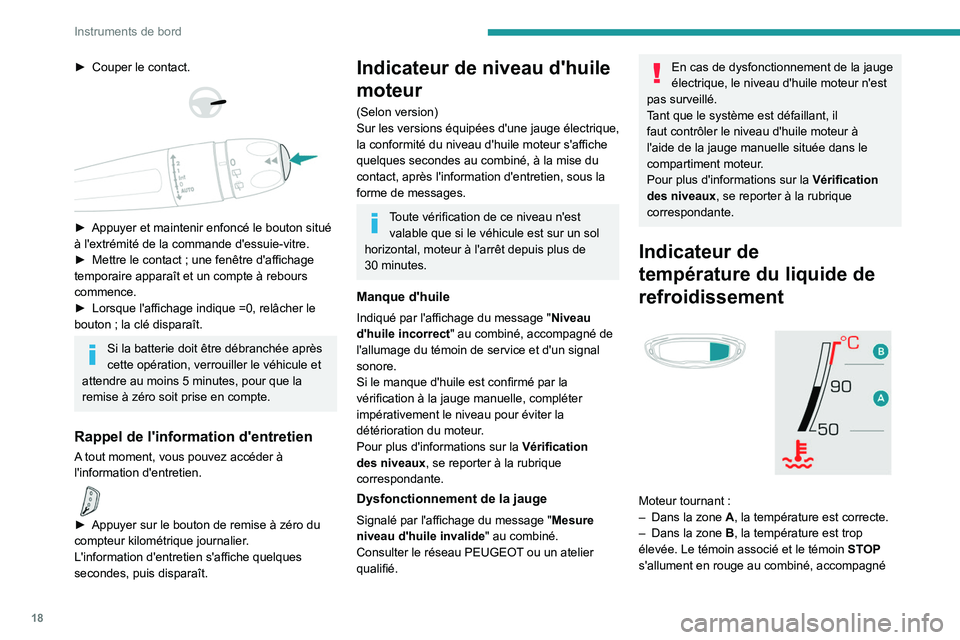

Page 20 of 292

18
Instruments de bord
► Couper le contact.
► Appuyer et maintenir enfoncé le bouton situé
à l'extrémité de la commande d'essuie-vitre.
►
Mettre le contact
; une fenêtre d'affichage
temporaire apparaît et un compte à rebours
commence.
►
Lorsque l'affichage indique =0, relâcher le
bouton
; la clé disparaît.
Si la batterie doit être débranchée après
cette opération, verrouiller le véhicule et
attendre au moins 5
minutes, pour que la
remise à zéro soit prise en compte.
Rappel de l'information d'entretien
A tout moment, vous pouvez accéder à
l'information d'entretien.
► Appuyer sur le bouton de remise à zéro du
compteur kilométrique journalier .
L'information d'entretien s'affiche quelques
secondes, puis disparaît.
Indicateur de niveau d'huile
moteur
(Selon version)
Sur les versions équipées d'une jauge électrique,
la conformité du niveau d'huile moteur s'affiche
quelques secondes au combiné, à la mise du
contact, après l'information d'entretien, sous la
forme de messages.
Toute vérification de ce niveau n'est valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus de
30
minutes.
Manque d'huile
Indiqué par l'affichage du message " Niveau
d'huile incorrect " au combiné, accompagné de
l'allumage du témoin de service et d'un signal
sonore.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, compléter
impérativement le niveau pour éviter la
détérioration du moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Dysfonctionnement de la jauge
Signalé par l'affichage du message " Mesure
niveau d'huile invalide " au combiné.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
En cas de dysfonctionnement de la jauge
électrique, le niveau d'huile moteur n'est
pas surveillé.
Tant que le système est défaillant, il
faut contrôler le niveau d'huile moteur à
l'aide de la jauge manuelle située dans le
compartiment moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Indicateur de
température du liquide de
refroidissement
Moteur tournant :
– Dans la zone A , la température est correcte.
–
Dans la zone
B
, la température est trop
élevée. Le témoin associé et le témoin STOP
s'allument en rouge au combiné, accompagné

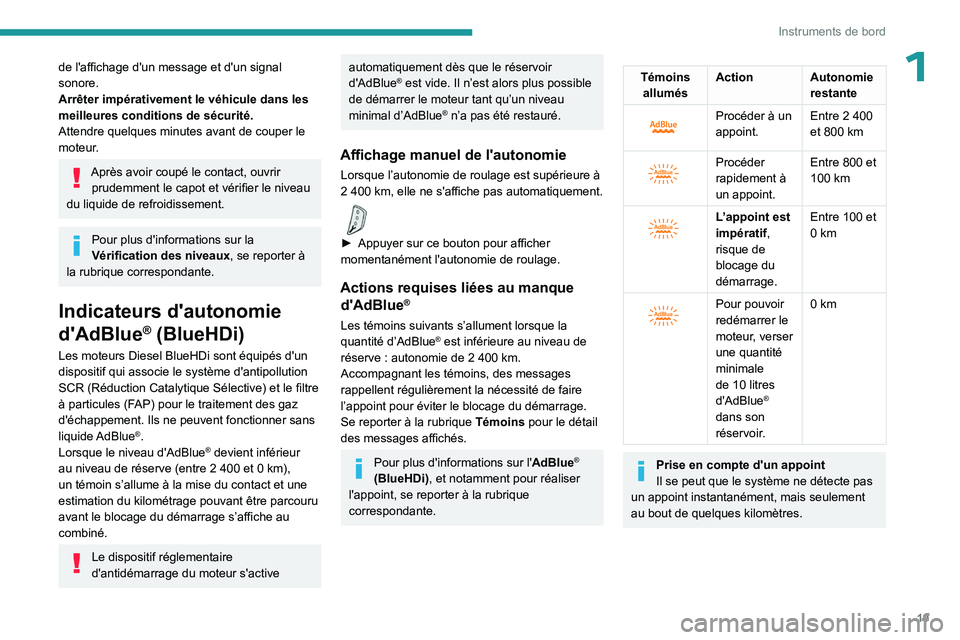

Page 21 of 292

19
Instruments de bord
1de l'affichage d'un message et d'un signal
sonore.
Arrêter impérativement le véhicule dans les
meilleures conditions de sécurité.
Attendre quelques minutes avant de couper le
moteur.
Après avoir coupé le contact, ouvrir prudemment le capot et vérifier le niveau
du liquide de refroidissement.
Pour plus d'informations sur la
Vérification des niveaux, se reporter à
la rubrique correspondante.
Indicateurs d'autonomie
d'AdBlue
® (BlueHDi)
Les moteurs Diesel BlueHDi sont équipés d'un
dispositif qui associe le système d'antipollution
SCR (Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement. Ils ne peuvent fonctionner sans
liquide AdBlue
®.
Lorsque le niveau d'AdBlue® devient inférieur
au niveau de réserve (entre 2 400 et 0 km),
un témoin s’allume à la mise du contact et une
estimation du kilométrage pouvant être parcouru
avant le blocage du démarrage s’affiche au
combiné.
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue® est vide. Il n’est alors plus possible
de démarrer le moteur tant qu’un niveau
minimal d’AdBlue
® n’a pas été restauré.
Affichage manuel de l'autonomie
Lorsque l’autonomie de roulage est supérieure à
2 400 km, elle ne s'affiche pas automatiquement.
► Appuyer sur ce bouton pour afficher
momentanément l'autonomie de roulage.
Actions requises liées au manque d'AdBlue®
Les témoins suivants s’allument lorsque la
quantité d’AdBlue® est inférieure au niveau de
réserve
: autonomie de 2 400 km.
Accompagnant les témoins, des messages
rappellent régulièrement la nécessité de faire
l’appoint pour éviter le blocage du démarrage.
Se reporter à la rubrique Témoins pour le détail
des messages affichés.
Pour plus d'informations sur l' AdBlue®
(BlueHDi), et notamment pour réaliser
l'appoint, se reporter à la rubrique
correspondante.
Témoins allumés Action Autonomie
restante
Procéder à un
appoint.Entre 2
400
et 800 km
Procéder
rapidement à
un appoint.Entre 800 et
100
km
L’appoint est
impératif,
risque de
blocage du
démarrage.Entre 100 et
0
km
Pour pouvoir
redémarrer le
moteur, verser
une quantité
minimale
de 10
litres
d'AdBlue
®
dans son
réservoir. 0
km
Prise en compte d'un appoint
Il se peut que le système ne détecte pas
un appoint instantanément, mais seulement
au bout de quelques kilomètres.
Page 22 of 292

20
Instruments de bord

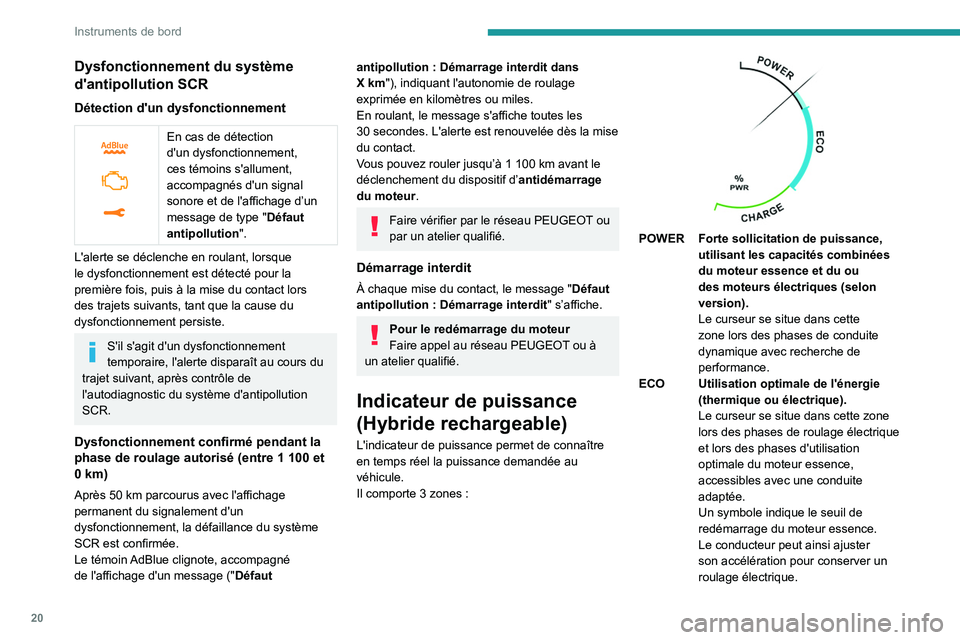

Dysfonctionnement du système
d'antipollution SCR
Détection d'un dysfonctionnement
En cas de détection
d'un dysfonctionnement,
ces témoins s'allument,
accompagnés d'un signal
sonore et de l'affichage d’un
message de type "Défaut
antipollution".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparaît au cours du
trajet suivant, après contrôle de
l'autodiagnostic du système d'antipollution
SCR.
Dysfonctionnement confirmé pendant la
phase de roulage autorisé (entre 1 100 et
0
km)
Après 50 km parcourus avec l'affichage
permanent du signalement d'un
dysfonctionnement, la défaillance du système
SCR est confirmée.
Le témoin
AdBlue clignote, accompagné
de l'affichage d'un message (" Défaut
antipollution : Démarrage interdit dans
X km"), indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30
secondes. L'alerte est renouvelée dès la mise
du contact.
Vous pouvez rouler jusqu’à 1
100 km avant le
déclenchement du dispositif d’ antidémarrage
du moteur.
Faire vérifier par le réseau PEUGEOT ou
par un atelier qualifié.
Démarrage interdit
À chaque mise du contact, le message " Défaut
antipollution : Démarrage interdit " s’affiche.
Pour le redémarrage du moteur
Faire appel au réseau PEUGEOT ou à
un atelier qualifié.
Indicateur de puissance
(Hybride rechargeable)
L'indicateur de puissance permet de connaître
en temps réel la puissance demandée au
véhicule.
Il comporte 3 zones
:
POWER Forte sollicitation de puissance, utilisant les capacités combinées
du moteur essence et du ou
des moteurs électriques (selon
version).
Le curseur se situe dans cette
zone lors des phases de conduite
dynamique avec recherche de
performance.
ECO Utilisation optimale de l'énergie (thermique ou électrique).
Le curseur se situe dans cette zone
lors des phases de roulage électrique
et lors des phases d'utilisation
optimale du moteur essence,
accessibles avec une conduite
adaptée.
Un symbole indique le seuil de
redémarrage du moteur essence.
Le conducteur peut ainsi ajuster
son accélération pour conserver un
roulage électrique.
Page 23 of 292

21
Instruments de bord

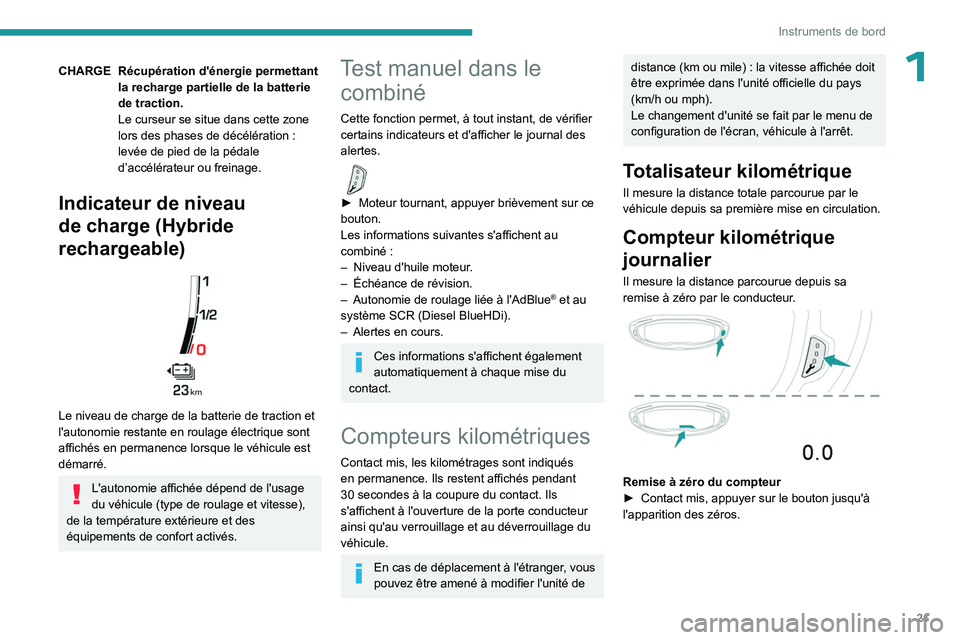

1CHARGE Récupération d'énergie permettant la recharge partielle de la batterie
de traction.
Le curseur se situe dans cette zone
lors des phases de décélération
:
levée de pied de la pédale
d’accélérateur ou freinage.
Indicateur de niveau
de charge (Hybride
rechargeable)
Le niveau de charge de la batterie de traction et
l'autonomie restante en roulage électrique sont
affichés en permanence lorsque le véhicule est
démarré.
L'autonomie affichée dépend de l'usage
du véhicule (type de roulage et vitesse),
de la température extérieure et des
équipements de confort activés.
Test manuel dans le combiné
Cette fonction permet, à tout instant, de vérifier
certains indicateurs et d'afficher le journal des
alertes.
► Moteur tournant, appuyer brièvement sur ce
bouton.
Les informations suivantes s'affichent au
combiné
:
–
Niveau d'huile moteur
.
–
Échéance de révision.
–
Autonomie de roulage liée à l'AdBlue® et au
système SCR (Diesel BlueHDi).
–
Alertes en cours.
Ces informations s'affichent également
automatiquement à chaque mise du
contact.
Compteurs kilométriques
Contact mis, les kilométrages sont indiqués
en permanence. Ils restent affichés pendant
30
secondes à la coupure du contact. Ils
s'affichent à l'ouverture de la porte conducteur
ainsi qu'au verrouillage et au déverrouillage du
véhicule.
En cas de déplacement à l'étranger, vous
pouvez être amené à modifier l'unité de
distance (km ou mile) : la vitesse affichée doit
être exprimée dans l'unité officielle du pays
(km/h ou mph).
Le changement d'unité se fait par le menu de
configuration de l'écran, véhicule à l'arrêt.
Totalisateur kilométrique
Il mesure la distance totale parcourue par le
véhicule depuis sa première mise en circulation.
Compteur kilométrique
journalier
Il mesure la distance parcourue depuis sa
remise à zéro par le conducteur.
Remise à zéro du compteur
► Contact mis, appuyer sur le bouton jusqu'à
l'apparition des zéros.
Page 24 of 292

22
Instruments de bord
Rhéostat d'éclairage du
combiné
Permet d'allumer ou d'éteindre l'éclairage du
combiné.
► Appuyer sur ce bouton.
Le réglage de l'intensité de l'éclairage du
combiné se fait par l'écran tactile.
Avec PEUGEOT Connect Radio
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Luminosité ".
► Régler la luminosité, en utilisant les
flèches ou en déplaçant le curseur.
Le réglage est appliqué instantanément.
►
Appuyer en dehors de la fenêtre de réglage
pour quitter
.
Vous pouvez également éteindre l'écran
:
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Dark".
L'écran s'éteint complètement.
►
Appuyer une nouvelle fois sur l'écran (toute la
surface) pour l'activer
.
Avec PEUGEOT Connect Nav
Avec les feux allumés :► Appuyer sur cette touche pour
sélectionner le menu Réglages
.►
Sélectionner "
OPTIONS".► Sélection ner "Configuration écran ".
►
Sélectionner l'onglet " Luminosité".► Régler la luminosité du combiné et de
l'écran en utilisant les flèches ou en
déplaçant le curseur.
► Appuyer sur cette touche pour
enregistrer et quitter .
Vous pouvez également éteindre l'écran
:
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Eteindre écran".
L'écran s'éteint complètement.
►
Appuyer une nouvelle fois sur l'écran (toute la
surface) pour l'activer
.
Ordinateur de bord
Affiche des informations sur le trajet en cours (autonomie, consommations, vitesse
moyenne...).
Affichage des données au combiné
L'affichage des données de l'ordinateur de bord
est permanent lorsque le mode d'affichage
"ORDINATEUR DE BORD" ou "PERSONNEL"
est sélectionné, selon version.
Pour tous les autres modes d'affichage, un appui
sur l'extrémité de la commande d'essuie-vitre fait apparaître ces données temporairement dans
une fenêtre spécifique.
Affichage des différents onglets
► Appuyer sur le bouton situé à l'extrémité
de la commande d'essuie-vitre pour afficher
successivement les onglets suivants
:
–
Informations instantanées
:
•
Autonomie totale (Essence ou Diesel).
•
Consommation instantanée (Essence ou
Diesel).
•
Compteur de temps du Stop & Start
(Essence ou Diesel).
•
Pourcentage du trajet en cours parcouru en
tout électrique (Hybride rechargeable).
–
T
rajets "1" puis "2" :
•
V
itesse moyenne.
•
Consommation moyenne.
•
Distance parcourue.
Remise à zéro du trajet
► Lorsque l e trajet désiré est affiché,
appuyer plus de 2 secondes sur le bouton
situé à l'extrémité de la commande
d'essuie-vitre.
