Informazioni pratiche
7Veicolo equipaggiato di portellone
elettrico con funzione mani occupate
(Portellone con apertura a mani occupate)
Per evitare l'apertura involontaria del
portellone elettrico durante l'utilizzo del
dispositivo di traino:
–

Disattivare prima la funzione nel menu di
configurazione del veicolo.
–


Oppure spostare la chiave elettronica
lontano dalla zona di riconoscimento, con il
portellone posteriore chiuso.
Gancio traino a sgancio
rapido
Presentazione
Le operazioni di montaggio e smontaggio di
questo gancio traino originale non richiedono
l'utilizzo di attrezzi.


1. Supporto
2. Tappo di protezione
3. Presa di connessione
4. Anello di sicurezza
5. Gancio traino con rotula amovibile
6. Rotella di bloccaggio/sbloccaggio
7. Serratura di sicurezza a chiave
8. Etichetta per annotare i riferimenti principali


A.Posizione di bloccaggio (riferimenti verdi
opposti l'uno all'altro); la rotella è a contatto
con la rotula del gancio traino (nessuno
spazio).
B. Posizione di sbloccaggio (riferimento rosso
opposto al riferimento verde); la rotella non è
più a contatto con la rotula del gancio traino
(spazio di circa 5
mm).
Apporre l'etichetta in dotazione in una posizione chiaramente visibile, vicino al
supporto o nel bagagliaio.
I rimorchi con fari a LED non sono
compatibili con il cablaggio di questo
dispositivo.
Per garantire una guida in totale
sicurezza in presenza di un dispositivo
di traino , consultare la sezione
corrispondente.
Prima di qualsiasi utilizzo
Controllare che la rotula del gancio traino
sia montata correttamente, verificando i punti
seguenti:
–

il riferimento verde sulla rotella deve essere
allineato con il riferimento verde sulla rotula
del gancio traino;
–


la rotella di bloccaggio deve essere a
contatto con la rotula del gancio traino
(posizione A

);
–

la serratura di sicurezza a chiave deve
essere chiusa e la chiave rimossa; la rotella di
bloccaggio non può più essere azionata;
–


la rotula del gancio traino non deve potersi
muoversi nel relativo supporto; verificare
tentando di scuoterla con una mano.
Se la rotula del gancio traino non è bloccata,
il rimorchio si potrebbe separare. Rischio di
incidente!

192
Informazioni pratiche
Durante l'utilizzo
Non sbloccare mai il dispositivo con un
rimorchio o un carrello sulla rotula del gancio
traino.
Non superare mai il peso massimo consentito
del veicolo: peso lordo del treno o GTW.
Rispettare sempre il peso massimo
consentito sul dispositivo di traino: se viene
superato, il dispositivo potrebbe separarsi dal
veicolo. Rischio di incidenti!
Prima di guidare, controllare la regolazione
dell'altezza dei fari e verificare che i fari del
rimorchio funzionino correttamente.
Per ulteriori informazioni sulla Regolazione
dell'altezza dei fari , fare riferimento alla
sezione corrispondente.
Dopo l'utilizzo
Quando si viaggia senza rimorchio o
carrello, rimuovere la rotula del gancio traino
e inserire il tappo di protezione nel supporto,
per

permettere la visibilità e la leggibilità della
targa e/o della relativa illuminazione.
Montaggio della rotula del
gancio traino


► Sotto il paraurti posteriore, rimuovere il tappo
di protezione 2
dal supporto 1.
►

Inserire l'estremità della rotula del gancio
traino

5 nel supporto 1 e spingere verso l'alto; si
bloccherà automaticamente in posizione.


► Ruotare la rotella 6 di 90° in senso antiorario;
tenere le mani a distanza!


► Controllare che il meccanismo si sia bloccato
correttamente in posizione (posizione A
).
►

Chiudere la serratura 7

con la chiave.
►

Estrarre la chiave. La chiave non può essere
estratta se la serratura è aperta.
►


Agganciare il cappuccio alla serratura.

► Rimuovere il rivestimento di protezione dalla
rotula.
►

Fissare il rimorchio alla rotula del gancio
traino.

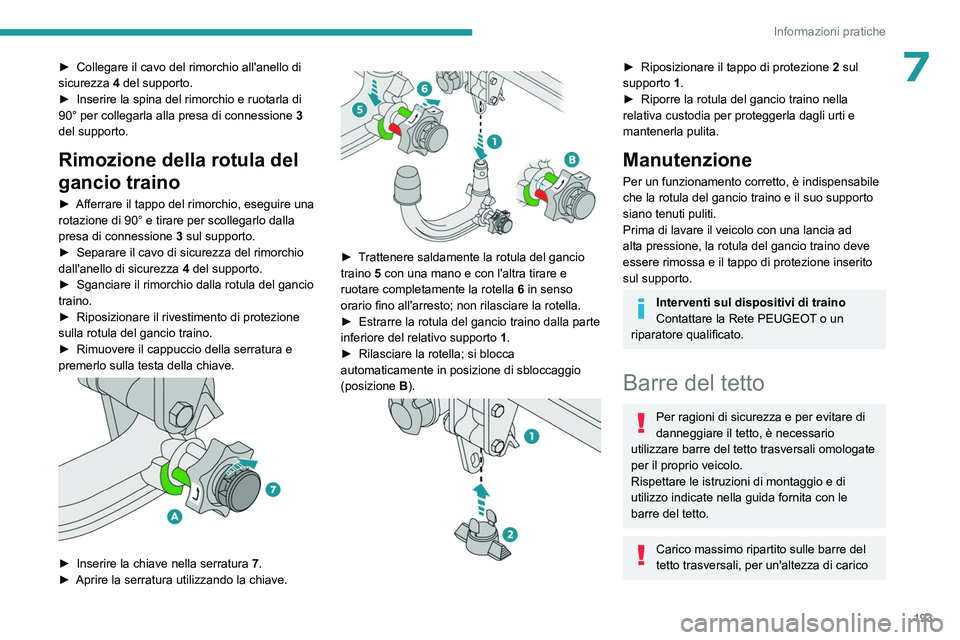

193
Informazioni pratiche
7► Collegare il cavo del rimorchio all'anello di
sicurezza 4 del supporto.
►

Inserire la spina del rimorchio e ruotarla di
90° per collegarla alla presa di connessione 3


del supporto.
Rimozione della rotula del
gancio traino
► Afferrare il tappo del rimorchio, eseguire una
rotazione di 90° e tirare per scollegarlo dalla
presa di connessione 3
sul supporto.
►

Separare il cavo di sicurezza del rimorchio
dall'anello di sicurezza 4

del supporto.
►

Sganciare il rimorchio dalla rotula del gancio
traino.
►


Riposizionare il rivestimento di protezione
sulla rotula del gancio traino.
►


Rimuovere il cappuccio della serratura e
premerlo sulla testa della chiave.


► Inserire la chiave nella serratura 7 .
► Aprire la serratura utilizzando la chiave.


► Trattenere saldamente la rotula del gancio
traino 5 con una mano e con l'altra tirare e
ruotare completamente la rotella 6 in senso
orario fino all'arresto; non rilasciare la rotella.
►

Estrarre la rotula del gancio traino dalla parte
inferiore del relativo supporto


1
.
►

Rilasciare la rotella; si blocca
automaticamente in posizione di sbloccaggio
(posizione B

).


► Riposizionare il tappo di protezione 2 sul
supporto 1.
►

Riporre la rotula del gancio traino nella
relativa custodia per proteggerla dagli urti e
mantenerla pulita.
Manutenzione
Per un funzionamento corretto, è indispensabile
che la rotula del gancio traino e il suo supporto
siano tenuti puliti.
Prima di lavare il veicolo con una lancia ad
alta pressione, la rotula del gancio traino deve
essere rimossa e il tappo di protezione inserito
sul supporto.
Interventi sul dispositivi di traino
Contattare la Rete PEUGEOT o un
riparatore qualificato.
Barre del tetto
Per ragioni di sicurezza e per evitare di
danneggiare il tetto, è necessario
utilizzare barre del tetto trasversali omologate
per il proprio veicolo.
Rispettare le istruzioni di montaggio e di
utilizzo indicate nella guida fornita con le
barre del tetto.
Carico massimo ripartito sulle barre del
tetto trasversali, per un'altezza di carico

194
Informazioni pratiche
che non superi i 40 cm (portabiciclette
escluso): 80 kg.
Questo valore potrebbe differire; pertanto,
verificare il carico massimo indicato nelle
istruzioni fornite con le barre del tetto.
Se l'altezza supera i 40
cm, adeguare la
velocità del veicolo in base al tipo di strada, al
fine di non danneggiare le barre del tetto e i
fissaggi sul veicolo.
Fare riferimento alle legislazioni nazionali in
modo da rispettare le norme sul trasporto di
oggetti più lunghi del veicolo.
Montaggio sulle barre
longitudinali


Le barre trasversali devono essere fissate
all'altezza dei riferimenti presenti sulle barre
longitudinali.
Installazione diretta sul tetto

Le barre trasversali devono essere fissate
esclusivamente ai quattro punti di ancoraggio sul
telaio del tetto. Questi punti sono nascosti dalle
porte del veicolo quando sono chiuse.
Le barre del tetto sono dotate di un perno, che
deve essere inserito nell'apertura di ogni punto
di ancoraggio.
Raccomandazioni
Distribuire il carico in modo uniforme,
evitando di caricare eccessivamente un lato.
Disporre il carico più pesante il più vicino
possibile al tetto.
Fissare saldamente il carico.
Guidare con cautela: il veicolo sarà più
suscettibile agli effetti del vento laterale e la
stabilità può essere compromessa.
Controllare periodicamente la sicurezza e
il fissaggio delle barre del tetto, comunque
prima di ogni viaggio.
Smontare le barre del tetto non appena il
trasporto è ultimato.
Tetto apribile
Verificare che il carico non sporga
sotto le barre del tetto, per non impedire il
movimento del tetto apribile. Rischio di danni
gravi!
Catene da neve
In inverno le catene da neve migliorano la
trazione e il comportamento del veicolo in
frenata.
Le catene da neve devono essere
montate solo sulle ruote anteriori. Non
devono essere montate sulle ruote di scorta
tipo "ruotino".
Rispettare le leggi in vigore nel proprio
Paese relative all'utilizzo delle catene da
neve e alle velocità massime consentite.
Utilizzare solo catene realizzate per essere
montate sul tipo di ruote che equipaggiano il
veicolo:
Dimensioni dei
pneumatici originali Misura massima
delle maglie
215/65 R17 9
mm
225/55 R18 9
mm

195
Informazioni pratiche
7Dimensioni dei
pneumatici originali Misura massima
delle maglie
205/55 R19 9
mm
235/50 R19 Non catenabile
Per maggiori informazioni sulle catene da neve,
consultare la Rete PEUGEOT o un riparatore
qualificato.
Consigli per il montaggio
► Per montare le catene da neve durante un
viaggio, fermare il veicolo su una superficie in
piano a bordo strada.
►

Inserire il freno di stazionamento e collocare
eventualmente dei cunei davanti alle ruote, per
evitare che il veicolo si sposti.
►


Montare le catene da neve seguendo le
istruzioni del fabbricante.
►


Partire lentamente e guidare per qualche
minuto, senza superare i 50

km/h.
►

Fermare il veicolo e verificare che le catene
da neve siano ben tese.
Prima di partire, si raccomanda di
acquisire familiarità con il montaggio
delle catene da neve su una superficie in
piano e asciutta.
Per evitare di danneggiare i pneumatici
del veicolo e il manto stradale, evitare di
guidare con le catene da neve su strade dove
la neve è stata spalata. Se il veicolo è
equipaggiato di cerchi in alluminio, verificare
che nessuna parte delle catene o dei relativi
dispositivi di fissaggio sia a contatto con il
bordo del cerchio.
Veicoli ibridi ricaricabili
L'utilizzo di catene da neve è autorizzato
solo sulle ruote anteriori.
Il selettore della modalità di guida deve
essere sulla posizione 4WD (secondo la
versione).
Schermo di protezione
neve
(Secondo il Paese di commercializzazione)
Questo dispositivo amovibile evita l'accumulo di
neve attorno alla ventola di raffreddamento del
radiatore.
È costituito da due elementi che vanno fissati al
paraurti anteriore.


In caso di difficoltà durante
l'installazione/rimozione
Contattare la Rete PEUGEOT o un riparatore
qualificato.
Prima di qualunque utilizzo, assicurarsi
che il motore sia spento e che la ventola
di raffreddamento sia ferma.
È essenziale rimuoverli quando:
– la temperatura esterna è superiore a
10°C;
–

è in corso il traino;
–


la velocità è superiore a 120
km/h.
Collocazione

► Posizionare lo schermo corrispondente
davanti alla griglia inferiore del paraurti.
►

Inserire per prime le staffe di fissaggio
superiore e laterali nel paraurti.

196
Informazioni pratiche
► Inclinare lo schermo verso il basso per
agganciare la parte inferiore dello schermo al
paraurti.
►

V
erificare che l'unità sia fissata saldamente
premendo lungo i bordi.
Ripetere le operazioni per l'altro schermo.
Rimozione

► Inserire un dito nella tacca situata nella parte
superiore dello schermo.
►

T
irare verso di sé per sganciare l'insieme.
Ripetere le operazioni per l'altro schermo.
Modalità risparmio
energetico
Questo sistema gestisce la durata dell'utilizzo
di alcune funzioni, per conservare un livello
sufficiente di carica della batteria a contatto
interrotto.
Dopo lo spegnimento del motore e per una
durata totale massima di circa 30 minuti, è
ancora possibile continuare a utilizzare alcune
funzioni quali il sistema audio e telematico, i fari
anabbaglianti o le plafoniere.
Selezione della modalità
All'attivazione della modalità risparmio d'energia
appare un messaggio di conferma e le funzioni
attive
passano in standby.
Se in quel momento è in corso una
telefonata, la stessa sarà mantenuta per
circa 10 minuti tramite il sistema mani
libere
del sistema audio.
Disattivazione della
modalità
Queste funzioni vengono riattivate
automaticamente al successivo utilizzo del
veicolo.
Per ripristinare l'utilizzo immediato di queste
funzioni, avviare il motore e lasciarlo avviato:
–

meno di 10 minuti, per utilizzare gli
equipaggiamenti per cinque minuti circa;
–


più di 10 minuti, per utilizzare gli
equipaggiamenti per 30 minuti circa.
Lasciare il motore avviato per la durata
specificata, per assicurarsi che la carica della
batteria sia sufficiente.
Per ricaricare la batteria, evitare di riavviare
ripetutamente o continuamente il motore.
Se la batteria è scarica, il motore non
può essere avviato.
Per ulteriori informazioni sulla batteria da
12

V, leggere la sezione corrispondente.
Modalità alleggerimento
elettrico
Questo sistema gestisce l'uso di alcune funzioni
rispetto al livello di energia rimanente nella
batteria.
Quando il veicolo è in marcia, la funzione
alleggerimento elettrico disattiva
temporaneamente alcune funzioni, come l’aria
climatizzata e lo sbrinamento del lunotto termico.
Le funzioni disattivate vengono riattivate
automaticamente non appena le condizioni lo
permettono.
Cofano motore
Stop & Start
Prima di qualsiasi intervento nel cofano
motore, è necessario interrompere il contatto
per evitare il rischio di avviamento automatico
del motore.
Prestare attenzione quando si utilizzano
oggetti o indumenti che potrebbero
rimanere impigliati nelle palle della ventola
di raffreddamento o in alcuni componenti

197
Informazioni pratiche
7in movimento. Rischio di strangolamento e
lesioni gravi!
Veicoli ibridi ricaricabili
Prima di intervenire nel cofano motore,
è essenziale interrompere il contatto e
scollegare la pistola del connettore di carica,
se è collegata, verificare che la spia READY
sia spenta sul quadro strumenti e attendere 4
minuti. Rischio di lesioni gravi!
L'ubicazione della leva interna di rilascio
del cofano motore ne impedisce
l'apertura quando la porta anteriore sinistra è
chiusa.
A motore caldo, maneggiare con cautela il fermo di sicurezza e l'asta del cofano
motore (rischio di ustioni), utilizzando la zona
protetta.
Quando il cofano motore è aperto, prestare
attenzione a non urtare il fermo di sicurezza.
Non aprire il cofano motore in caso di vento
forte.
Raffreddamento del motore a veicolo
fermo
L'elettroventola può funzionare anche
dopo l'arresto del veicolo.
Prestare attenzione con oggetti o
indumenti che potrebbero incastrarsi
nell'elica della ventola!
Apertura



► Aprire la porta anteriore sinistra.
► T irare verso di sé la leva di rilascio interna,
situata in basso sul telaio della porta.


► Sollevare il fermo di sicurezza esterno e
sollevare il cofano motore.


► Sganciare l'asta dal relativo alloggiamento
e posizionarla nella scanalatura di supporto per
tenere aperto il cofano motore.
Chiusura
► Trattenere il cofano motore ed estrarre l'asta
dalla scanalatura di supporto.
►

Fissare l'asta nel relativo alloggiamento.
►


Abbassare il cofano motore e rilasciarlo in
prossimità del fine corsa.

198
Informazioni pratiche
► Tirare il coperchio del cofano motore per
verificare che sia ben chiuso.
Data la presenza di equipaggiamenti
elettrici sotto il cofano motore, si
raccomanda di limitare l'esposizione all’acqua
(pioggia, lavaggio, ecc.) .
Vano motore
Il motore qui raffigurato è puramente a scopo
illustrativo.
Le posizioni dei seguenti elementi possono
variare:
–

Filtro dell'aria.
–


Astina di livello dell'olio motore.
–


T
appo del serbatoio dell'olio motore.
Motore benzina

Motore Diesel

1.Serbatoio del liquido lavacristallo
2. Serbatoio del liquido di raffreddamento
motore
3. Serbatoio del liquido dei freni
4. Batteria/Fusibili
5. Punto di massa separato (-)
6. Scatola portafusibili
7. Filtro dell'aria
8. Tappo del serbatoio dell'olio motore
9. Astina di livello dell'olio motore
Circuito del carburante Diesel
Questo circuito è sottoposto a pressione
molto elevata.
Qualsiasi intervento deve essere realizzato
esclusivamente dalla Rete PEUGEOT o da
un riparatore qualificato
Verifica dei livelli
Controllare tutti livelli indicati di seguito secondo
il programma di manutenzione del Costruttore.
Effettuare il rabbocco se necessario, salvo
indicazione contraria.
In caso di notevole riduzione di uno dei livelli, far
verificare il relativo circuito dalla Rete PEUGEOT
o da un riparatore qualificato.
I liquidi devono corrispondere alla
motorizzazione del proprio veicolo ed
essere conformi alle raccomandazioni del
Costruttore.
Quando si interviene nel vano motore,
prestare attenzione, poiché alcune zone
del motore possono essere estremamente
calde (rischio di ustioni) ed il motoventilatore
potrebbe inserirsi in qualsiasi momento
(anche a contatto interrotto).
Prodotti esausti
Evitare il contatto prolungato dell'olio e
dei liquidi esausti con la pelle.
La maggior parte di questi liquidi è nociva per
la salute e a volte molto corrosiva.
Non gettare l’olio e i liquidi esausti nella
fognatura o nel terreno.
Versare l'olio usato negli appositi contenitori
disponibili presso la Rete PEUGEOT o presso
un riparatore qualificato.
