Regelmäßige Wartung und Einstellung
6-7
6
18Kupplungshebe-
lumlenkwelle • Mit Lithiumseifenfett schmieren.
√√√√√
19 Fußschalthebelum-
lenkwelle
• Mit Lithiumseifenfett schmieren.
√√√√√
20 Seitenständer • Funktion prüfen.
• Mit Molybdändisulfidfett schmie-
ren. √√√√√
21 *Seitenständerschal-
ter • Funktion kontrollieren und erneu-
ern, falls nötig. √√√√√√
22 *Teleskopgabel • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. √√√√
23 *Federbein • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. √√√√
24 *Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des Verbin-
dungsschenkels • Funktion prüfen.
√√√√
• Mit Lithiumseifenfett schmieren. √√
25 Motoröl • Wechseln (vor dem Ablassen den
Motor warmlaufen lassen).
• Den Ölstand kontrollieren und das Fahrzeug auf Öllecks prüfen. √√√√√√
26 Ölfilterpatrone •Ersetzen. √√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBEBG0G0.book Page 7 Friday, July 2, 2021 10:19 AM

Regelmäßige Wartung und Einstellung
6-8
6
27*Kühlsystem • Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen. √√√√√
• Wechseln. Alle 3 Jahre
28 *Vorderrad- und Hin-
terrad-Bremslicht-
schalter • Funktion prüfen.
√√√√√√
29 *Sich bewegende
Teile und Seilzüge • Schmieren.
√√√√√
30 *Gasdrehgriffgehäu-
se und Seilzug • Funktion und Spiel kontrollieren.
• Das Spiel des Gaszugs einstellen,
falls nötig.
• Gasdrehgriffgehäuse und Seilzug schmieren. √√√√√
31 *Lichter, Signale und
Schalter • Funktion prüfen.
• Scheinwerferlichtkegel einstellen.
√√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UBEBG0G0.book Page 8 Friday, July 2, 2021 10:19 AM

Regelmäßige Wartung und Einstellung
6-9
6

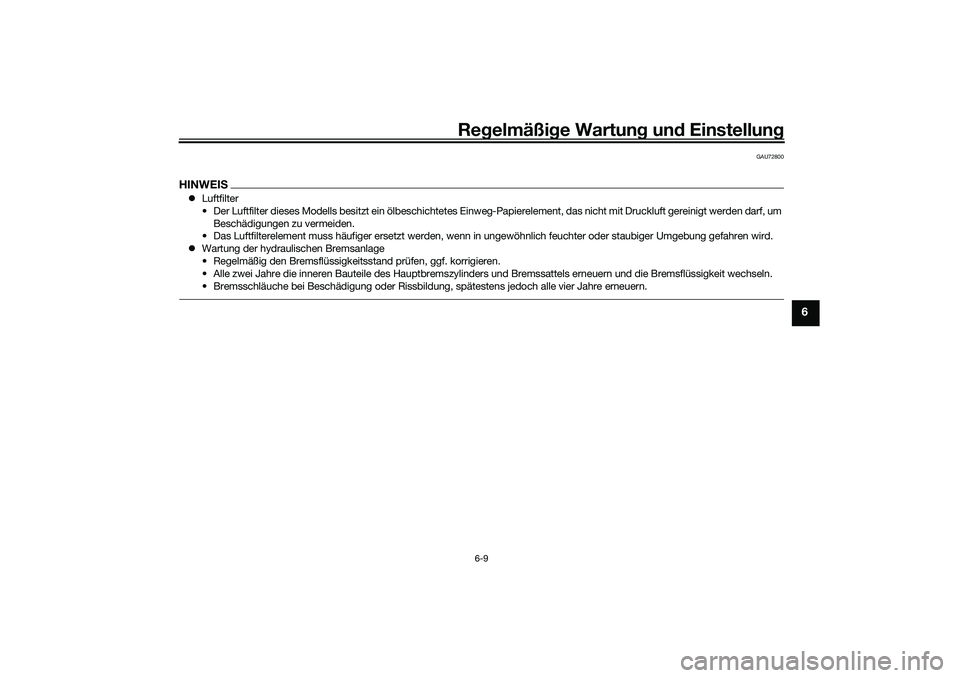

GAU72800
HINWEISLuftfilter
• Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg -Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
• Das Luftfilterelement muss häufiger ersetzt werden, wenn in ung ewöhnlich feuchter oder staubiger Umgebung gefahren wird.
 Wartung der hydraulischen Bremsanlage
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bauteile de s Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
UBEBG0G0.book Page 9 Friday, July 2, 2021 10:19 AM

Regelmäßige Wartung und Einstellung
6-10
6
GAU18782

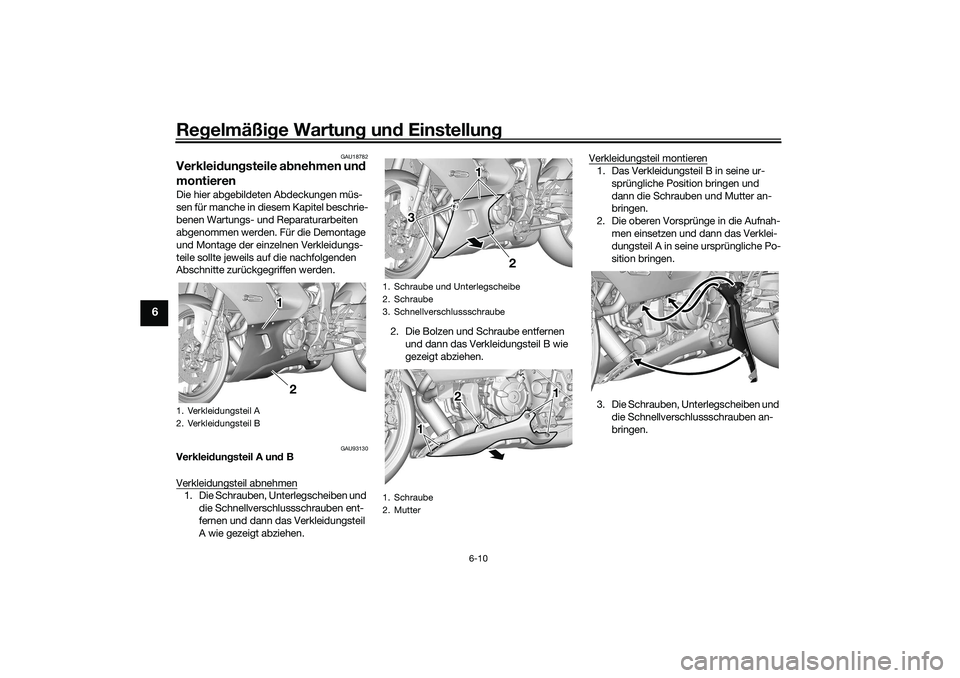

Verkleidungsteile abnehmen und
montierenDie hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Verkleidungs-
teile sollte jeweils auf die nachfolgenden
Abschnitte zurückgegriffen werden.
GAU93130
Verkleidungsteil A und B
Verkleidungsteil abnehmen1. Die Schrauben, Unterlegscheiben und die Schnellverschlussschrauben ent-
fernen und dann das Verkleidungsteil
A wie gezeigt abziehen. 2. Die Bolzen und Schraube entfernen
und dann das Verkleidungsteil B wie
gezeigt abziehen. Verkleidungsteil montieren
1. Das Verkleidungsteil B in seine ur-
sprüngliche Position bringen und
dann die Schrauben und Mutter an-
bringen.
2. Die oberen Vorsprünge in die Aufnah- men einsetzen und dann das Verklei-
dungsteil A in seine ursprüngliche Po-
sition bringen.
3. Die Schrauben, Unterlegscheiben und die Schnellverschlussschrauben an-
bringen.
1. Verkleidungsteil A
2. Verkleidungsteil B
1 1 1
2
1. Schraube und Unterlegscheibe
2. Schraube
3. Schnellverschlussschraube
1. Schraube
2. Mutter
1 1 1
3 3
2
111
11
22
UBEBG0G0.book Page 10 Friday, July 2, 2021 10:19 AM

Regelmäßige Wartung und Einstellung
6-11
6
GAU19653
Zündkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs- wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen. Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.ACHTUNG
GCA10841
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der Zündkerzenste-
cker ist mit einer Gummidichtung
versehen und sitzt deshalb fest auf. Um
den Zündkerzenstecker auszubauen,
ihn einfach vor- und zurückdrehen, wäh-
rend Sie ihn herausziehen; um ihn einzu-
bauen, wird er vor- und zurückgedreht,
während Sie ihn hineindrücken.
Empfohlene Zündkerze:
NGK/LMAR8A-9
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:0.8–0.9 mm (0.031–0.035 in)
Anzugsmoment: Zündkerze:13 N·m (1.3 kgf·m, 9.6 lb·ft)
UBEBG0G0.book Page 11 Friday, July 2, 2021 10:19 AM

Regelmäßige Wartung und Einstellung
6-12
6
GAU36113
KanisterDieses Modell ist mit einem Kanister aus-
gestattet, um zu verhindern, dass Kraft-
stoffdämpfe in die Atmosphäre gelangen.
Vor Inbetriebnahme des Fahrzeugs sicher-
stellen, dass Folgendes kontrolliert wird: Jeden Schlauchanschluss kontrollie-
ren.
 Jeden Schlauch und Kanister auf Ris-
se oder Beschädigung kontrollieren.
Bei Beschädigung ersetzen.
 Sicherstellen, dass die Kanisterentlüf-
tung nicht blockiert ist, und ggf. reini-
gen.
GAU93141
Motoröl und ÖlfilterpatroneDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die
Ölfilterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor starten, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich das
Öl für eine genaue Messung setzen
kann. Dann den Ölstand durch das
Motorölstand-Schauglas links unten
am Kurbelgehäuse ablesen.HINWEISDer Motorölstand sollte sich zwischen der
Minimal- und Maximalstand-Markierung
befinden.
4. Falls der Ölstand unter der Minimal-stand-Markierung liegt, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.HINWEISDen O-Ring auf Beschädigung überprüfen
und, falls beschädigt, erneuern.
1. Aktivkohlebehälter
2. Aktivkohlebehälter-Entlüftungsschlauch
2 2 2 1 1
1. Motoröl-Einfüllschraubverschluss
2. Prüffenster für den Motorölstand
3. Maximalstand-Markierung
4. Minimalstand-Markierung
1 1 1
2 2
3
4
UBEBG0G0.book Page 12 Friday, July 2, 2021 10:19 AM

Regelmäßige Wartung und Einstellung
6-13
6
Öl wechseln (mit/ohne Filterwechsel)
1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Das Verkleidungsteil A und B entfer- nen. (Siehe Seite 6-10.)
3. Den Motor starten, einige Minuten lang warmlaufen lassen und dann
ausschalten.
4. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen.
5. Den Motoröl-Einfüllschraubver-
schluss und die Motoröl-Ablass-
schraube mit ihrer Dichtung heraus-
drehen, um das Motoröl aus dem
Kurbelgehäuse abzulassen.
HINWEISDie Schritte 6–8 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.6. Die Ölfilterpatrone mit einem Ölfilter-schlüssel abschrauben.
HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.7. Den O-Ring der neuen Ölfilterpatrone mit sauberem Motoröl benetzen.HINWEISSicherstellen, dass der O-Ring korrekt sitzt.8. Die neue Ölfilterpatrone mit einem Öl-filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.
1. Motoröl-Einfüllschraubverschluss
2. O-Ring
21
1. Motor

Regelmäßige Wartung und Einstellung
6-14
6

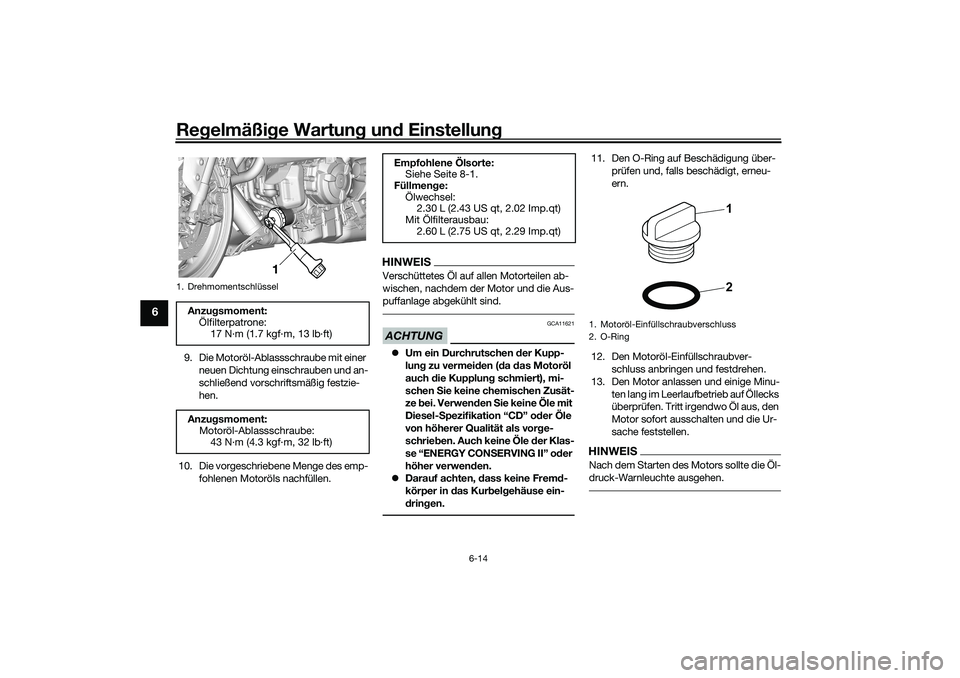

9. Die Motoröl-Ablassschraube mit einer neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
10. Die vorgeschriebene Menge des emp- fohlenen Motoröls nachfüllen.
HINWEISVerschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.ACHTUNG
GCA11621
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
 Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
11. Den O-Ring auf Beschädigung über-
prüfen und, falls beschädigt, erneu-
ern.
12. Den Motoröl-Einfüllschraubver- schluss anbringen und festdrehen.
13. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.HINWEISNach dem Starten des Motors sollte die Öl-
druck-Warnleuchte ausgehen.
1. DrehmomentschlüsselAnzugsmoment:Ölfilterpatrone:17 N·m (1.7 kgf·m, 13 lb·ft)
Anzugsmoment: Motoröl-Ablassschraube:
43 N·m (4.3 kgf·m, 32 lb·ft)
1 1 1
Empfohlene Ölsorte:Siehe Seite 8-1.
Füllmenge: Ölwechsel:2.30 L (2.43 US qt, 2.02 Imp.qt)
Mit Ölfilterausbau: 2.60 L (2.75 US qt, 2.29 Imp.qt)
1. Motoröl-Einfüllschraubverschluss
2. O-Ring
21
UBEBG0G0.book Page 14 Friday, July 2, 2021 10:19 AM
